Принципиальная схема системы вентиляции — что это такое?

При проектировании стадии П проекта вентиляции необходимо выполнить «Принципиальную схему вентиляции».

Аксонометрическая схема

Схемы вентиляции необходимо выполнять в аксонометрии (фронтальной изометрической проекции). Аксонометрия позволяет увидеть сеть воздуховодов в трех измерениях. В аксонометрии появляется третья ось, на которой указываются значения высоты.

Принципиальная схема

Согласно «ГОСТ 21.602-2003 Система проектной документации для строительства (СПДС). Правила выполнения рабочей документации отопления, вентиляции и кондиционирования» п.4.13

4.13 Условные обозначения приборов, средств автоматизации и линий связи следует принимать по ГОСТ 21.404.
Пример выполнения принципиальной технологической схемы вентиляционной системы с указанием приборов, средств автоматизации и линий связи приведен в приложении В ГОСТ 21.205.
Буквенные обозначения измеряемых величин и функциональных признаков приборов, указанные на схеме и в таблице (приложение В ГОСТ 21. 205), приняты по ГОСТ 21.404.

Смотрим «ГОСТ 21.205-93 Система проектной документации для строительства (СПДС). Условные обозначения элементов санитарно-технических систем».

ПРИЛОЖЕНИЕ В (справочное). ПРИМЕР ВЫПОЛНЕНИЯ ПРИНЦИПИАЛЬНОЙ ТЕХНОЛОГИЧЕСКОЙ СХЕМЫ ВЕНТИЛЯЦИОННОЙ СИСТЕМЫ

Примечание — Буквенные обозначения измеряемых величин и функциональных признаков приборов, указанные на схеме и в таблице, приняты по ГОСТ 21.404.

Обозначение	Измеряемая величина	Функциональный признак прибора
Т	Температура	—
P	Давление	—
D	Перепад	—
H	Ручное воздействие	—
I	—	Показание
C	—	Автоматическое регулирование
S	—	Включение, отключение, блокировка

Подробнее про оформление и обозначения на схеме нужно смотреть в ГОСТ 21. 404.

Более подробно с принципиальными схемами можно в:

Пособие по проектированию принципиальных схем систем вентиляции и противодымной вентиляции в жилых, общественных зданиях и стоянках автомобилей: примеры схем и решений. Огнестойкие воздуховоды. Противопожарные клапаны и дымовые клапаны.

Шифр ТО-06-17640

Вот несколько схем примеров из пособия:

Пособие по проектированию принципиальных схем систем вентиляции в формате PDF можно почитать онлайн:

Опубликовано: 28 января 2018 г.   Автор: Rudic   Просмотров: 20736 Обсудить   Подписаться на RSS

Как правильно составляется принципиальная схема вентиляции

Проектная документация включает несколько подразделов, один из которых – принципиальная схема вентиляции. Это важная графическая часть, на которой указывается расположение всех элементов. Выполняется в виде разрезов или аксонометрии. Конкретный набор чертежей не регламентируется, а определяется по месту.

Содержание

• 1 Основные понятия
• 2 Требования, нормы и правила
• 3 Состав
• 4 Классификация систем воздухообмена
• 5 Ошибки самостоятельного проектирования

Основные понятия

Принципиальная схема разрабатывается для вентиляционных систем жилых, общественных и производственных зданий. Входит в состав проектной документации согласно 87 постановлению правительства РФ, которое регламентирует список документов, необходимых для успешного прохождения государственной экспертизы.

Государственной экспертизе подвергаются все проекты вентиляции жилых, общественных и производственных зданий. Исключение составляет частное домостроительство, т.е., свой дом можно построить без получения соответствующей разрешительной документации.

Принципиальная схема

Официальное определение предлагает ГОСТ 2.701-2008. Принципиальная схема – подробный чертёж вентиляции, отражающий полную картину расположения и принципов работы элементов. Правила выполнения строго не регламентированы. Есть положение, согласно которому в рабочей документации выполняются аксонометрические схемы вентиляции, но нет упоминания о «принципиальных». Рабочие чертежи используются для монтажа, а не обоснования выбора того или иного проектного решения.

При необходимости можно воспользоваться положениями подраздела 5.1 ГОСТ Р ЕН 13779-2007, а нормативные данные, необходимые для расчёта мощности воздухообмена, собраны в СНиП 41-01-2003 «Вентиляция, отопление и кондиционирование».

Требования, нормы и правила

В государственных стандартах, строительных нормах и правилах, а также сводах правил собран большой объём данных, обязательных для учёта при разработке проекта вентиляции:

• Вентсистема подбирается в строгом соответствии с федеральными законами РФ, а также ГОСТ 12.1.005, ГОСТ 30494, ГОСТ Р 51541, СП 7.13130, СП 44.13330, СП 49.13330, СП 54.13330.
• Согласно постановлению правительства РФ от 18 февраля 2018 года номер 87, перед непосредственной разработкой проектной документации надо выполнить и согласовать технические условия (ТУ).
• Вентилирование должно обеспечивать нормативные показатели кратности воздухообмена, а также температуру, влажность, давление и предельно допустимую концентрацию вредных веществ (ПДК).
• В графической части проекта потоки воздуха обозначаются согласно ГОСТ Р ЕН 13779.

Состав

Схема состоит из чертежа и таблицы с условными обозначениями. Чертёж должен содержать достаточный объём информации для понимания схемы работы вентиляционной системы.

Условные обозначения

Есть два типа принципиальной схемы – поэтажный и поперечный разрез. Первый – отражает вид сверху в пределах одного этажа, второй – аналог аксонометрии.

Каждая схема обязательно включает условные обозначения:

• Воздуховодов, связи между ветками.
• Точек подключения и соединения вентиляторов с воздуховодами.
• Места забора и подачи воздуха.
• Другое оборудование (рекуператоры, калориферы).

Все элементы вентсистемы содержат выноски, где кратко описывается модель или название оборудования.

Классификация систем воздухообмена

Во время работы над проектом учитывается рециркуляция воздуха для снижения затрат на отопление, а также рассчитывается разделение вентсистемы на функциональные участки. Дробление осуществляется исходя из специфики и режима работы каждого помещения. Они могут объединяться в одну систему вентилирования или разделяться на несколько параллельных, невзаимодействующих между собой веток.

При выборе проектного решения анализируется несколько принципиальных типов воздушного обмена:

• Общеобменная система воздухообмена с прямоточной схемой движения или использованием принципа рециркуляции.

Общеобменная вентиляция

• Местная или локальная. Включает приточку и вытяжку от конкретных рабочих мест или станков.

Местная вентиляция

При пожаре с частичным или полным задымлением помещений применяется противодымная вентиляция. Она удаляет продукты горения из всего здания или путей эвакуации (лестничные клетки, лифтовые шахты, проходные тамбур-шлюзы).

Если есть вероятность неконтролируемого увеличения ПДК вредных веществ в одном или нескольких помещениях, то применяется аварийная вентиляция, она срабатывает автоматически и оборудуется своей электрической системой управления питанием, не зависящей от общей.

Для удаления излишков тепловой энергии или холодного воздуха используются:

1. Теплоносители, установленные в промежуточных точках.
2. Теплообменники пластичного или регенеративного типа действия.
3. Системы оборотного водоснабжения и насосы.

Дополнительный эффект при использовании стандартных схем обмена воздуха достигается за счёт использования следующих инженерных решений:

• Применение местных рециркуляторов. Это значительно сокращает затраты энергии на обогрев/охлаждение. Используется только в случае объединения вентилирования и отопления.
• Альтернативные источники генерирования холодного воздуха. Это косвенное или испарительное охлаждение.

Ошибки самостоятельного проектирования

Проектировщики-любители не всегда могут оценить весь объект, факторы и условия. Например, при расчёте тепловых потерь не учитывается оборудование или микрокапилярное вентилирование, а вентиляторы подбираются с излишней мощностью или, наоборот, слишком слабые. Не учитывается среднее количество работников за смену. Таких недочётов очень много. Последствия от непрофессионального проекта могут проявиться не сразу, а через несколько лет

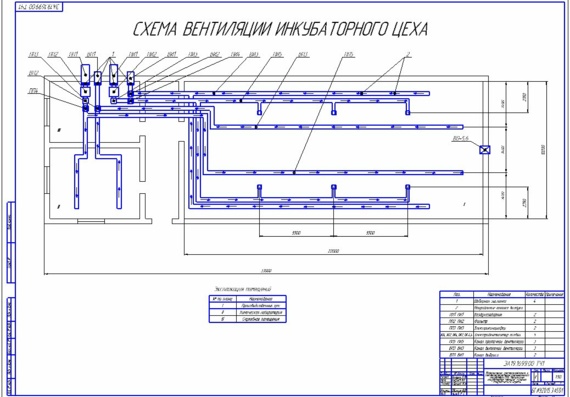

Пример принципиальной схемы

Перед заключением договора на расчёт проекта вентиляции следует оценить уровень компетенции подрядчика. Компания «Мега.ру» предоставляет услуги в данной области. У нас в штате только профессионалы, инженеры с большим опытом, постоянно повышающие свою квалификацию. Мы оказываем услуги по Москве и области, занимаемся проектной деятельностью и в соседних регионах, работаем удалённо. Наши специалисты готовы проконсультировать вас по любым вопросам. Все способы связи опубликованы на странице «Контакты».



Программа вентиляции для малого бизнеса | Бизнес Виктория

Программа закрыта

Программа вентиляции малого бизнеса закрыта для приложений.

Если вы непосредственно пострадали от наводнения в Виктории, которое началось в октябре 2022 года, вы можете получить поддержку в рамках программы экстренной помощи малым предприятиям при наводнении и иметь право на получение гранта.

Обзор программы

Программа вентиляции для малого бизнеса стоимостью 60 миллионов долларов США помогает соответствующим малым предприятиям, работающим с общественностью, улучшать вентиляцию зданий в зонах, доступных для клиентов, и снижать риск распространения COVID-19.

Улучшение вентиляции помогает снизить распространение COVID-19 и дает клиентам уверенность в том, что предприятия делают все возможное для их безопасности.

В рамках программы будут доступны два типа поддержки:

1. Скидка на вентиляцию — Скидка в размере 500 долларов США для малых предприятий, работающих в общественных местах, для принятия немедленных мер, таких как покупка оборудования или наем квалифицированного специалиста для выполнения мелких услуг по улучшению вентиляции в помещениях. площади, доступные для клиентов.
2. Грант на вентиляцию — Совместные гранты в размере от 1000 до 5000 долларов, чтобы дать возможность общественным малым предприятиям, нанимающим сотрудников, инвестировать в более крупные проекты, такие как строительные работы, привлечение профессиональных услуг или оборудования для улучшения вентиляции в местах, доступных для клиентов.

Предприятие может подать заявку на как Скидку на вентиляцию, так и Грант на вентиляцию. Поданные заявки могут запрашивать средства для одного и того же вентиляционного проекта, однако средства

не должны должны быть отнесены к той же приемлемой статье расходов .

Если вы ранее подавали заявку на Ventilation Rebate или Ventilation Grant и получили положительный результат, вы не можете подать повторную заявку в том же потоке для того же бизнеса (Ventilation Rebate) или того же помещения (Ventilation Grant). Например, если вы получили скидку на вентиляцию в размере 500 долларов США, вы не можете снова подать заявку на скидку, даже при новых расходах. Если вы соответствуете требованиям, вы можете подать заявку на грант на вентиляцию.

Заявки на участие в Программе вентиляции для малого бизнеса — Грант на вентиляцию и Скидка на вентиляцию закрыты.

Почему важна вентиляция?

Хорошая вентиляция важна, поскольку COVID-19 передается воздушно-капельным путем и в основном распространяется между людьми, вдыхающими очень маленькие капли или аэрозоли, содержащие вирус. Риск аэрозольной передачи выше в плохо проветриваемом помещении, поскольку мелкодисперсный аэрозоль от инфицированного человека может продолжать циркулировать, задерживаться и легче распространяться.

Правительство Виктории выпустило Руководство по вентиляции для малого бизнеса, чтобы помочь предприятиям улучшить вентиляцию и уменьшить распространение COVID-19.стимулируя приток воздуха извне. Владельцам бизнеса рекомендуется прочитать это руководство перед подачей заявки.

Типы вентиляции и способы их улучшения:

• Естественная вентиляция – подача воздуха снаружи через и вокруг занятого помещения или для улучшения воздушного потока в крытом наружном пространстве, используемом клиентами
• Механическая вентиляция – использует механическое оборудование для увеличения потока воздуха за счет замены или разбавления воздуха в помещении наружным воздухом
• Расширенная вентиляция — использует портативные фильтрующие устройства для улавливания частиц в фильтре, чтобы увеличить скорость подачи чистого воздуха и снизить концентрацию вирусных частиц в воздухе.

Владельцы бизнеса должны использовать свое суждение и принимать решения, которые подходят для их бизнеса, чтобы улучшить вентиляцию и качество воздуха. Это может включать обращение за профессиональной консультацией перед совершением покупки.

Руководство по программе

Руководство по гранту на вентиляцию легких

Руководство по субсидиям на вентиляцию для малого бизнеса (PDF 363,31 КБ)

Руководство по субсидиям на вентиляцию для малого бизнеса (DOCX 1596,37 КБ)

Руководство по скидкам на вентиляцию

1601,48 КБ)

Часто задаваемые вопросы (FAQ)

Прочтите полный список часто задаваемых вопросов для Ventilation Grant.

Ознакомьтесь с полным списком часто задаваемых вопросов о скидках на вентиляцию.

Кто может подать заявку на участие в этой программе?

Предприятиям следует проверить право на получение гранта и/или скидки, прежде чем принять решение о подаче заявки.

Что мне нужно сделать?

1. Прочтите Руководство по вентиляции для малого бизнеса.
2. Оцените общедоступные комнаты или помещения на вашем рабочем месте, чтобы определить возможности улучшения вентиляции.
3. Просмотрите критерии участия в программе, решите, какие улучшения вы внесете в свой бизнес, и решите, будете ли вы подавать заявку на Ventilation Rebate или Ventilation Grant (или на то и другое).
4. Если вы подаете заявку на скидку на вентиляцию, приобретите оборудование , выполните работы и/или обратитесь за профессиональным советом, который улучшит вентиляцию в соответствии с вашими обстоятельствами и деятельностью.
5. Если вы подаете заявку на субсидию на вентиляцию
   1. , приобретите оборудование , выполните работы и/или обратитесь за профессиональным советом, который улучшит вентиляцию в соответствии с вашими обстоятельствами и бизнес-деятельностью ИЛИ
   2. подготовить предложение по проекту вентиляции , если средства будут израсходованы после 8 сентября 2022 года. Подтверждение приемлемых расходов должно быть предоставлено до 15 ноября 2022 года. можно использовать

      Примеры приемлемых расходов включают:

      • работы в здании для обеспечения максимальной вентиляции, например, установка окон, чтобы они открывались, или установка дополнительных окон или дверей для создания большего потока воздуха
      • покупка и установка запасных частей для обеспечения эффективной работы существующей системы вентиляции
      • ремонт, обслуживание или очистка существующей системы отопления, вентиляции и кондиционирования воздуха (HVAC) или кондиционера для улучшения потока воздуха
      • покупка очистителя воздуха использование высокоэффективного воздушного фильтра для твердых частиц (HEPA) для помещений
      • осмотр квалифицированным профессиональным поставщиком услуг с целью аудита вентиляции, проверки состояния ОВКВ или помощи в вопросах, указанных в руководстве по самостоятельной оценке вентиляции.
      • оборудование и работы, улучшающие вентиляцию и/или очистку воздуха для установки, модернизации, технического обслуживания и ремонта инфраструктуры здания и вентиляционных систем
      • прямые затраты на реализацию проекта вентиляции, такие как рабочая сила, разрешения регулирующих органов или затраты на модификацию здания, непосредственно связанные и требуется для размещения проектного предложения по вентиляции.

      Ключевые даты

      Прием заявок на участие в программе вентиляции для малого бизнеса закрывается в 23:00 в четверг, 8 сентября 2022 г.

      Как подать заявку

      Эта программа закрыта. Если у вас есть какие-либо вопросы по поданной заявке, прочтите всю информацию на этой странице, включая правила программы и часто задаваемые вопросы (FAQ).

      Дополнительная информация

      Правительство штата Виктория не несет ответственности за решение о покупке предприятия, а также за любые убытки или ущерб, возникшие в результате или в связи с покупкой или работами, на которые распространяется скидка.

      Обратитесь к принципам и стратегиям вентиляции в связи с COVID-19 для получения дополнительных рекомендаций по снижению передачи аэрозолей.

      Для получения дополнительной помощи звоните на горячую линию Business Victoria по телефону 13 22 15. Если вам нужен переводчик, сообщите об этом оператору, и он позвонит для вас в Службу письменных и устных переводов.

      Для получения информации о другой поддержке и ресурсах см. Гранты и программы.

      Естественная вентиляция | Центр технологий зеленого дома

      Меню навигации

      Дом  //  Пассивное проектирование  //  Естественная вентиляция

      Естественная вентиляция – это использование ветра и тепловой плавучести для создания движения воздуха в дом и из него без использования механических систем с целью подачи свежего воздуха. воздух в ваш дом. В ночное время в летние месяцы естественная вентиляция может обеспечить естественное охлаждение и снизить потребление энергии в вашем доме. Дизайн естественной вентиляции обычно рассматривается на этапе проектирования дома.

      Следующее видео демонстрирует, как работает естественная вентиляция. Затем мы обсудим факторы, влияющие на естественную вентиляцию, и типы методов естественной вентиляции, которые обычно включаются в дизайн дома. Наконец, вводятся дополнительные соображения по дизайну.

      Видео: Hologram Digital

      Эффективность естественной вентиляции зависит от:

      • Преобладающая скорость и направление ветра

      • Окружающая среда

      • Площадь основания и ориентация здания

      • Температура и влажность наружного воздуха

      • Размер окна, расположение и функционирование

      Существует два широко используемых метода естественной вентиляции : ветровая вентиляция и дымовая вентиляция.

      ветровая вентиляция

      когда ветер дует по зданию, он соприкасается с наветренной стеной, которая создает положительное давление. Одновременно противоположная стена, также называемая подветренной, создает отрицательное давление. Если на наветренной и подветренной стенах дома есть отверстия, свежий воздух будет поступать через отверстия на наветренной стене и выходить через подветренные. При более сильном ветре и больших проемах через здание может проходить больше воздуха.

      вентиляция дымовой трубы

      , также известная как плавучая или тепловая вентиляция, в основном вызвана разницей температур в доме. Когда воздух в доме нагревается , он становится менее плотным, из-за чего воздух поднимается вверх. Этот теплый воздух будет выходить из вашего дома через окно или отверстие, расположенное выше в доме, в результате чего прохладный свежий воздух поступает через нижние отверстия. Поскольку вентиляция дымовой трубы не зависит от ветра, она может осуществляться при относительно стабильном потоке воздуха в жаркие летние дни без ветра.

      Если вы рассматриваете естественную вентиляцию в вашем новом доме, вам следует учитывать следующие основные методы проектирования:

      Ориентация и расположение здания

      Дома должны быть ориентированы так, чтобы наветренная стена была перпендикулярна летнему ветру. Посмотрите карту розы ветров, чтобы определить преобладающее направление ветра в вашем районе.

      Форма и размеры здания

      Здания с естественной вентиляцией не должны быть слишком глубокими, поскольку ветровому воздуху будет трудно проходить через дом.

      Типы окон и элементы управления

      Различные типы окон приводят к различной скорости вентиляции.

      Внешние элементы

      , такие как деревья, соседние здания или другие конструкции , могут препятствовать ветру.

      Впускные и выпускные отверстия для воздуха

      Впускные отверстия для воздуха должны быть расположены низко в помещении, а выпускные отверстия для воздуха должны быть выше и через всю комнату от нижнего впускного отверстия. Между впускными и выпускными отверстиями должно быть заметное расстояние по вертикали, чтобы воспользоваться преимуществом эффект стека.

      Вентиляционные отверстия

       могут улучшить движение воздуха.

      Будьте осторожны , чтобы не поставить под угрозу пожарные выходы

      закрытых лестниц в проекте здания.
