Систему отопления дома можно представить как состоящую из трех частей: теплогенератор, транспортное звено и теплообменники.

Теплогенератор – это, конечно, котел. Задача котла состоит в передаче тепла, получаемого в результате химических реакций (горения) или преобразования электрической энергии в тепловую, к теплоносителю (воде или, незамерзающим при отрицательных температурах, жидкостям).

По сути, котел – это теплообменник, предназначенный для нагрева теплоносителя.

Котлы – самостоятельные технические устройства, оснащенные по определенным правилам автоматикой и другими элементами для безопасной и эффективной работы.

Все приборы, которые отдают тепло от теплоносителя, также теплообменники. К их числу относятся радиаторы, конвекторы, бойлеры косвенного нагрева, теплые полы. Они предназначены для нагрева воздуха или воды (это бойлеры).

Это, как правило, также готовые технические устройства, изготовленные в заводских условиях и обладающие заданными техническими характеристиками.

При проектировании системы отопления наша задача заключается выбрать нужные устройства исходя из технических и других (например, дизайнерских) требований для выполнения задач по нагреву воздуха в помещениях дома для компенсации теплопотерь в окружающую среду.

Исключение составляют лишь теплые полы – они не являются законченным заводским продуктом, который нужно лишь установить в нужном месте. Теплые полы монтируются на месте и поэтому требуют грамотного и внимательного отношения в части проектирования, подбора комплектующих материалов, гидравлической и тепловой увязки с остальными частями системы отопления, а также управления.

Таким образом мы обозначили два элемента системы отопления: теплогенерацию и теплотдачу. Третьей важной частью системы отопления является транспортное звено.

Задачи транспортного звена очевидны: это доставка от котла теплоносителя ко всем частям системы отопления (ко всем теплообменникам) нагретого теплоносителя и его возврат к котлу для последующего нагрева.

Транспортное звено системы отопления – это система труб, насосов, дополнительных емкостей (для компенсации теплового расширения/сжатия), регуляторов, узлов гидравлической развязки контуров и т.п.

При всей, кажущейся, на первый взгляд, простоте задач транспортного звена, эта часть системы отопления крайне важна и ее важность усиливается с увеличением различных функций системы.

Эта часть, как и теплые полы, в отличие от котлов и радиаторов не является продуктом заводской сборки. Гидравлическую часть системы отопления мы формируем на месте и от правильно принятых решений при ее создании, зависит не только комфорт в доме, но и ресурс надежной работы всех частей системы отопления, например, срок службы котла.

подключение труб к коллектору

для котлов до 50 кВт

для котлов выше 50 кВт

к одноконтурному котлу без радиаторного отопления

к одноконтурному котлу с радиаторным отоплением

к одноконтурному котлу от радиаторного отопления

Каким образом расположить трубы на основании теплого водяного пола

• Плюсы и минусы
• Спиральная схема
• Особенности схемы «змейка»
• Комбинированный вариант

В холодные времена кроме основной системы отопления приходиться использовать и дополнительные источники. Но тепловентиляторы и обогреватели тратят большое количество энергии. В таком случае стоит подумать о встраиваемой отопительной системе, обладающей большим количеством положительных качеств. Среди них особую популярность имеет теплый водяной пол, который можно выполнить при использовании различных монтажных схем теплого пола.

Плюсы и минусы

По сравнению с теми же обогревательными приборами теплый водяной пол отличается низким расходом энергии, повышенным комфортом, эстетическим внешним видом и безопасностью в использовании. Но стоит отметить и другие плюсы, которые можно получить в том случае, если по технологии выполнить монтаж отопительной системы водяного типа в полу.

Но так как имеют достоинства, нельзя забывать про те трудности, которые можно встретить в процессе использования системы теплого водяного пола. Самый основной из них – сложный монтаж. С первого раза вряд ли новичок строительной сферы сможет справиться с поставленной задачей в одиночку. Лучше всего воспользоваться услугами специалистов, которые имеют опыт в данном направлении. До начала установки всех компонентов следует произвести качественную подготовку основания, выполнить выбранный вариант стяжки для выравнивания основания. К тому же в основном выполняется все в несколько слоев, что еще больше увеличивает монтажный процесс.

Если обнаружатся дефекты трубопровода, то пойдет утечка теплоносителя, который направится вниз. Если там располагается стяжка, то вряд ли он пойдет к соседям, но все же ситуации могут быть разные. Но от этого нарушиться работоспособность всей системы и тепло не будет поступать внутрь помещения. Обнаружить проблемное место самостоятельно будет трудно. Придется выполнять демонтаж напольного покрытия и искать участок для ремонта.

Когда в помещении имеется хорошая теплоизоляция, то теплый водяной пол может выступать в качестве основного источника отопления. При этом должен быть установлены качественные стеклопакеты и двери, чтобы тепло никуда не пропадало. Кроме этого будут участки, где осуществить монтаж теплого пола водяного типа произвести не удастся – лестницы на второй этаж, незначительные по площади коридорчики. Здесь уже придется думать об оборудовании помещений дополнительными источниками отопления.

Специалисты уверяют в том, что теплый водяной пол можно считать по праву самым лучшим дополнительным источникам тепла.

Для устройства теплого водяного пола могут использовать различные монтажные схемы, которые в свою очередь имеют свои особенности.

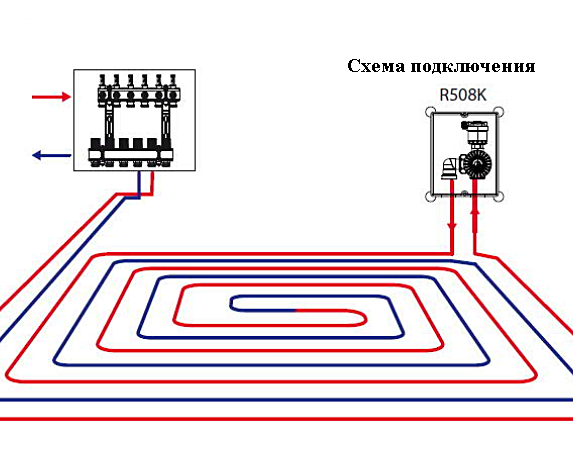

Спиральная схема

В данном методе расположение трубопровода выполняется в форме «улитки». Все они расположены по всей плоскости в помещении, как те элементы, где проходит нагретый теплоноситель, а также остывший для последующего нагрева. Трубы должны располагаться параллельно относительно друг друга.

Нагрев воздуха в помещение и основания пола выполняется поступательно и равномерно. Стены, которые являются внешними к улице, можно дополнительно утеплить, выполнив сдвоенную спираль. Малая спираль крепится на основание пола у входной двери и вдоль «прогретых» стен, а вдоль холодных участков располагается вторая спираль. Если посмотреть на устроенный трубопровод, то можно без сомнения сказать, что по форме это улитка. Шаг труб может уменьшаться при расположении около «холодной» стены.

Среди положительных качеств можно отметить то, что схема теплого пола выполняет нагрев комнаты равномерно. При этом гидравлическое сопротивление заметно сокращается. При выборе данной схемы для теплого водяного пола количество и расход труб и другого материала несколько меньшее, так как заполняется исключительно необходимое пространство. Сокращение шага достигается за счет плавного изгиба трубы.

Все эти положительные моменты сопряжены с трубным монтажом, который вряд ли получится выполнить в первый раз и собственными силами. По сравнению с другими вариантами расположения трубопровода, данная схема теплого пола водяного типа относится к числу самой сложной по проектной части.

Поверхность пола прогревается равномерно по всем участкам еще и за счет того, что витки спирали равномерно распределены по всему основанию пола. Не смотря на то, что труба отвода носителя тепла располагается также внутри помещения, она размещается последовательно вместе с нагретыми  элементами, что видно на представленной схеме теплого водяного пола в доме.

Особенности схемы «змейка»

Используемая схема расположения теплого водяного пола предусмотрена для тех помещений, где следует разделить его на соответствующие зоны по температурным показателям. Режимы будут различаться за счет выбранного распределения отопительных элементов.

Виток с горячей водой может пускаться параллельно и вдоль одной из стен, а внутри помещения в таком случае создается одинарная змейка. В таком случае основной уровень температуры и тепла в комнате будет располагаться в одной из половин помещения от источника подачи теплоносителя. Вторая половина в таком случае будет прогреваться несколько меньше и к месту ухода носителя тепла будет вообще прохладной. Так что этот вариант больше подходит для помещений с зонированием участков пола с разными уровнями температур. У входа можно создать более теплый участок, а в дальней части – более прохладный. Или же выполнить все наоборот.

Большей эффективностью обладает двойная змейка, когда образно прохладные и теплые участки будут чередоваться друг с другом. Тогда прогрев будет более равномерным, но все равно ярко будут просматриваться участки с меньшей температурой от нагревательных элементов. По мере удаления от участка подачи теплоносителя будут сокращаться и степень нагрева поверхности пола. К тому же в таком случае трубы будут иметь больший угол изгиба, что может негативно сказаться на качестве материала.

Есть еще один вариант схема укладки теплого водяного пола – угловая змейка. В основном это подходит для помещений с углами. Следовательно, на улицу будут выходить сразу две стены, и они будут считаться «холодными». Ее очень легко реализовать на деле. Но с другой стороны создается значительный угол изгиба трубы на всем протяжении участка для обогрева. Если сделать все небольшим шагом, то возникает большая вероятность излома конкретного участка.

Комбинированный вариант

Прямоугольную форму имеют не все помещения. Кроме этого две «холодные» стены в комнате не всегда можно прогреть с учетом использования одной конкретной схемы расположения труб теплого водяного пола. В таком случае применяется комбинированный вариант, где сочетается несколько схем в одном, или же чередуется одна и та же схема на разных участках в комнате.

Петлями располагаются трубы по наружным стенам. Чаще всего их крепят на основании под прямым углом относительно друг друга. В этом месте можно даже уменьшить шаг расположения труб, чтобы достичь наилучшего результата по прогреву помещения в целом.

Для устройства теплых водяных полов в городской квартире следует ознакомиться со всей документацией и возможно получить соответствующее разрешение. Исключение составляет включение теплых водяных полов в базовый вариант отопительной системы новых строений.

Комбинированный вариант укладки водяных полов по схеме функционирует лишь в отопительный период. Все работы по монтажу придется производить собственными силами. Если же подключение осуществляется к единому автономному котлу, что характерно для новостроек, то тогда отопление будет подавать тепло внутрь помещение в течение круглого года. Схема укладки труб теплого пола в таком случае выбирается по усмотрению исполнителя.



При устройстве теплого пола водяного типа по одной из выбранной схемы получиться желаемый результат. Помещение будет прогреваться от пола и позволит чувствовать себя в нем комфортно. Лишней траты энергии не будет, за счет сокращения предельной температуры теплоносителя. К тому же в комнатах с высокими потолками тепло не будет подниматься выше 2.5 метров от уровня пола. Это также уменьшает трату средств на отопление.

Предварительно можно просмотреть видеоинструкции, посоветоваться со специалистами в данном направлении, чтобы произвести самостоятельно монтаж схемы для теплого водяного пола грамотно. Только при четком следовании технологии расположения труб под стяжкой пола помещение будет получать необходимое количество тепла, начиная от его поверхности. В дополнение рекомендуем видео как укладывать  водяной теплый пол в квартире,  данная подборка поможет выполнить монтаж и не совершить ошибок.
