Схемы и особенности подключения проходных выключателей
Что такое проходной выключатель? Это устройство, с виду как обычный выключатель света, однако с более расширенными опциями. При помощи двух и более устройств можно коммутировать одну световую линию. Например: длинный коридор, в начале и конце которого стоят выключатели. Зашел — включил свет, прошел на другой конец — выключил. Удобство такой схемы несомненно. В этой публикации мы рассмотрим эти чудо-выключатели подробнее и научимся их подключать различными схемами.
Виды переключателей
Это не ошибка или опечатка, именно переключателей, привычное понятие «выключатель» не совсем
подходит. Вообще, здесь нет четких стандартов и данное изделие может называться как «выключатель»,
так и «переключатель». Поэтому не стоит зацикливаться на названии, указанном на ценнике или упаковке
в магазине.
Самый простой переключатель проходного типа имеет три контакта для подключения — два неподвижных и один подвижный, который замыкается на один из неподвижных. Кстати, у проходного переключателя нет положения вкл/выкл. Понятнее всего, когда производитель пишет название: переключатель проходной на 2 направления. Но данная формулировка используется не всегда, поэтому нужно смотреть схематическую маркировку. Подобные устройства могут быть одноклавишными или двухклавишными. Как вы поняли, двухклавишными управляют разными, независимыми друг от друга точками света.
Для использования в схемах управления света из трех и более точек применяется как минимум один
перекрестный переключатель. Одноклавишный перекрестный переключатель имеет четыре клеммы для подключения и
соответственно, требует четырех проводников в подрозетнике.
Иногда перекрестный проходной выключатель называют перекидным.
Схемы подключения

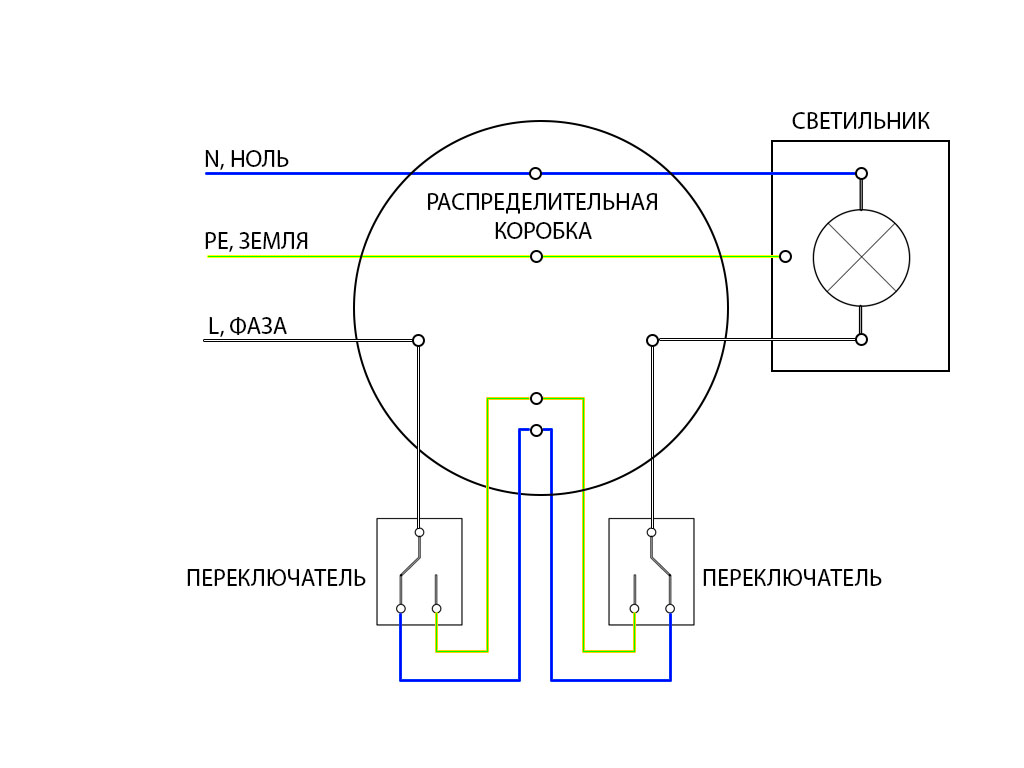

Если нужно управлять включением света из двух точек, используется схема из двух переключателей на два направления. Вот наглядная схема, на рисунке указанны соединения в распаячной коробке.
На упаковке установочной электрики может встречаться альтернативная схема управления светом из двух мест. Никакими преимуществами она не обладает, кроме того, что в распределительной коробке нужно делать на одно соединение меньше.
Схема с обертки выключателей Legrand. Контакты «L» на схеме — подвижные.
Та же самая схема, перерисованная в более понятный вид с соединениями в распредкоробке.
Для управления светом из трех или более точек используются два переключателя обычных (на два направления) и один или несколько перекрестных. Количество перекрестных переключателей зависит от количества точек управления: при коммутации тремя выключателями используется один перекрестный, далее, можно увеличивать число перектрестных сколько угодно раз.
Вот схема управления с трех выключателей со всеми соединениями в распаячной коробке.
Для удобства на схеме показана расцветка проводников, за исключением четырех жил на перекрестный переключатель. На него придется тянуть два двухжильных кабеля или иной многожильный.
Схема подключения на четыре выключателя идентична предыдущей, только на один перекрестный переключатель больше.
Подобным образом можно подключить сколько угодно выключателей, вопрос лишь в практичности.
Проходные выключатели с подсветкой
Сразу должен предупредить, что проходные выключатели с подсветкой нечасто встречаются в ассортименте. Но это не главная проблема. У разных производителей может отличаться способ подключения сигнальной лампочки (или светодиода) между трех контактов. О наличии перекрестных переключателей с подсветкой ничего не известно, поэтому остановимся на обзоре проходной схемы управления из двух мест.
Обязательным условием правильной работы схемы является подсветка между двумя неподвижными контактами, как на фото ниже:
Лампа подсветки находится между неподвижными контактами 6 и 3.
Никаких изменений в схемах, на две точки или более — производить не нужно. Если сигнальная лампа или светодиод включены между неподвижными контактами,
то подсветка будет функционировать даже в перекрестных выключателях.
Проходные выключатели без распаечных коробок
Иногда возникает необходимость реализовать проходную схему освещения без распределительных коробок. Тут как говорится хозяин барин — это возможно.
Однако следует понимать, что при воплощении таких схем увеличивается количество жил в подрозетниках. Следовательно придется распутывать этот «клубок» и разбираться в назначении каждого проводника при замене выключателей.
Схема легко адаптируется на две точки или более трех. Также возможно добавление PE защитного проводника, для этого нужно добавить по 1 жиле в каждый из трех кабелей и соединить их в подрозетниках аналогично нулевым.
Как можно понять из схемы, вся разница в наличии нулевого провода в подрозетниках — он просто соединяется со следующим. В схему можно добавить
проводник заземления, соответственно в каждом кабеле должно быть на 1 жилу больше.
Управление светом дистанционно и с выключателя
Это решение будет приемлемо тогда, когда нужно сделать управление с нескольких точек, а проводка уже проложена на один выключатель. Для реализации понадобится радиореле в виде настенного выключателя, такое устройство называется «выключатель-приемник». Более подробно о такой схеме и вообще о радиоуправлении светом можно узнать в публикации «Дистанционное управление светом по радиоканалу — обзор решений»
Использование импульсного реле
Проходную схему также можно организовать при помощи импульсного реле.
Какие преимущества? Главное достоинство этой схемы — неограниченное число точек управления. На каждый выключатель нужно тянуть всего два проводника.
Какие недостатки? Необходимо установочное место в щите, а соответственно придется вести всю проводку туда же.
В
качестве выключателей придется использовать выключатели кнопочного типа
Моделей импульсных реле много и в целом вопрос требует отдельной темы, поэтому подробности в рамках этой публикации рассматриваться не будут.
Полезные мелочи
А напоследок несколько полезных замечаний по теме:
Несмотря на то, что по сути между всеми выключателями проходит линия из двух проводников, без надобности
подключения в распределительной коробке, тянуть проводники напрямую не рекомендуется. Так будет легче
запутаться при последующем ремонте или реконструкции электропроводки. Гораздо правильнее и понятнее для
постороннего электрика (который, возможно будет иметь дело с этой проводкой), когда от каждого выключателя
кабель идет в коробку или несколько коробок.
Проводка проложена, соединения сделаны, напряжение подано, а ремонт продолжается и нет в наличии переключателей? При необходимости в свете, вполне возможно воспользоваться обычным выключателем в качестве временного решения. Для этого нужно соединить все проводники в неиспользуемых подрозетниках в пучки и заизолировать, оставив только один подрозетник. В нужном подрозетнике экспериментальным или логическим путем найти нужные два провода и подцепить к ним обычный выключатель.
На этом публикацию о проходных выключателях заканчиваем.
Задать вопрос или обсудить тему можно на нашем канале в яндекс дзен.
Смотрите также другие статьи
ВСЕ О ПРОХОДНЫХ ВЫКЛЮЧАТЕЛЯХ — СХЕМЫ ПОДКЛЮЧЕНИЯ, СРАВНЕНИЕ, ВИДЕО
Все хотят много света и чтобы было удобно включать.
Как это сделать? Ответ прост — проходные выключатели. Переключатели, импульсные реле, дистанционные выключатели, с распайками и без — все это в одном месте.
Итак, что такое проходной выключатель?
Проходные выключатели — это способ включения света из нескольких мест. Точнее это когда свет можно в одном месте включить, а в другом выключить. Например, в начале и в конце коридора, на лестничных пролетах или в спальне, когда выключатель света устанавливается при входе и возле кровати.
Если ваши выключатели позволяют включать свет из мескольких мест, то они проходные по определению и не важно по какой схеме они сделаны, на переключателях, импульсных реле или дистанционных выключателях. Далее будут рассмотрены основные схемы включения и их достоинства и недостатки.
Проходная схема включения на переключателях
Начнем с классики. Самый часто используемый, но не самый простой, способ это схема на переключателях. В отличии от выключателя, который разрывает и замыкает цепь переключатель перекидывает контакт с одной клеммы на другую.
Используя в пару таких переключателей легко сделать включение света из двух мест. Однако если придется добавить еще один или два, то схема приобретает очень хитроумный вид. В ам придется тянуть шлейфы от каждого выключателя.
Схема подключения одноклавишного проходного из 2-х мест
Схема подключения одноклавишного проходного из 3-х мест
Схема подключения двухклавишного проходного из 2-х мест
Проходная схема включения на импульсных реле
Перейдем к схеме на импульсных реле. Здесь разделяется шина питания и шина управления. Шиной питания, к которой подключены лампочки занимается реле, которому приходят сигналы по шине управления, к которой подключены кнопки.
Большой плюс по сравнению с переключателями — здесь не приходится заниматься сложной комбинаторикой и путаться в проводах.
Схема очень логичная и понятная.
Также эта схема позволяет одинаково эффективно включать разные типы освещения (светодиодное, газоразрядное и тп) и включать большую нагрузку правильно подобрав номинал импульсного реле. А в ситуациях, когда пусковой ток сильно превышает номинальный, реле по определению выигрывают у выключателей и переключателей.
Отдельные производители утверждают, что экономия может доходить 40% сравнению со схемой на переключателях.
Схема управления освещением из 4-х мест на импульсном реле
Проходная схема включения на дистанционных выключателях
Глядя на схему управления освещением на дистанционных выключателей, их еще называют радиовыключателями или беспроводными, говорить даже особо не о чем — светильник подключается через блок управления, который управляется по сигналу с выключателя.
На вход блока управления подается напряжение 220В. К выходу подключается светильник или группа светильников, которые будут включаться вместе по сигналу с радиовыключателя.
После этого в память блока управления прописываются коды выключателей нажатием на кнопку блока и клавишу выключателя. Таких выключателей можно поставить сколько угодно и где угодно, единственное ограничение — это память блока управления, куда записываются коды выключателей. Тут, как говорится, читайте инструкцию.
Схема управления освещением из 2-х и более мест на дистанционных выключателях
Преимущества схемы включения на дистанционных выключателях
Применение дистанционного управления позволяет сократить время и расходы на монтаж систем освещения более чем в 2 раза.
- Минимум проводки. Электропроводка останется только там, где это реально необходимо
- Минимум соединений. Сокращения числа распаечных коробок и соединений проводов
- Минимум работы по установке и подключению.
Сокращение работ по прокладке электропроводки и времени на монтаж - Гибкость и адаптивность. Добавить, убрать, переставить, поменять схему включения можно в любой момент
Сокращение работ по прокладке электропроводки и времени на монтажСхема управления 2-я линиями освещения из 2-х и более мест на дистанционных выключателях
Остались вопросы?
Вы можете задать все вопросы по материалам данной статьи и получить бесплатную консультацию:
Тел.: +7 (495) 151-00-74 доб. 101
E-mail: [email protected]
Учебное пособие по основам электричества — Выключатели
Учебное пособие по основам электричества — Выключатели| ВСЕ эти схемы могут быть построены только с использованием батареек (сухих элементов)!!! Если у вас нет опыта работы с электропроводкой ИЛИ если вам нужны предложения о том, какие расходные материалы купить, нажмите здесь.          Как и в случае с «Проектом Линкольн Сент», электричество это другое хороший пример того, как наука является частью нашей повседневной жизни. Смотреть вокруг тебя. Ваш телевизор, радиочасы, компьютер, которым вы пользуетесь и многие другие электроприборы используют электроэнергия.           Чтобы объяснить как можно короче, электричество — это поток электронов. Вещества, которые позволяют электронам свободно течь, называются дирижеры а те что не называются изоляторы. Диаграмма № 1 иллюстрирует
предельно простая схема. (На данный момент не обращайте внимания на пунктирную линию и
точки А и Б). Батарея представлена 4 горизонтальными линиями.
Начиная с отрицательного полюса (-) батареи, электроны «ходят по кругу».
через один провод, пройти через лампочку, пройти через другой провод
а потом
вернуться к батарее (+), тем самым замыкая цепь.         Это все хорошо, но есть 2 недостатка к этой цепи 1) свет всегда остается включенным и 2) питание постоянно использовался. Как мы можем «выключить» лампочку? Ну, мы могли бы открутить лампочку из розетки, но в реале это очень неудобно. (Лампочки внутри светильников, на потолках и так далее). Возможно, мы могли бы отключить питание в источнике. Это тоже очень неудобно. Ты придется спуститься в подвал, чтобы отключить электричество. Или — многое другое опасный — вам придется отключить провод электропитания до того, как он достигнет розетки.           Есть ли безопасный способ прервать поток электронов без физического прикосновения к проводу? Конечно. Это называется ВЫКЛЮЧАТЕЛЬ !!!           внутри типичного бытового настенного выключателя
имеет полоску металла (B), соприкасающуюся с точкой «A», замыкая цепь и
тем самым проводя электричество к свету. Из-за хорошей изоляции и смонтированные в коробке, бытовые выключатели являются безопасным способом для включения и выключения электроприборов.         Наконец, , давайте поговорим об этой пунктирной линии на диаграмме 1.
Теперь, что произойдет
если бы точка А и точка В соприкасались ИЛИ если бы они были соединены проводом или
другой проводник? Ну, лампочка бы «выключилась», провода и
батарея очень быстро нагревалась, и электроны просто перемещались
от
Аккумулятор в точку А, в точку Б и обратно к аккумулятору. Заметь
в этой новой цепи электроны
путешествуя по пути (или кругу), который составляет короче , чем исходный.
Следовательно, вы только что узнали, что такое «короткое замыкание».         Есть много разных типов переключателей: тумблер, поворотный, кнопочный, «качелька», «цепочка», слайд, магнитная, ртутная, таймер, голосовое управление, «сенсорные» и многие другие. Черт возьми, даже Клаппер другой тип переключателя!           «рубильник» (редко встречается
в наши дни) — это тип, который наиболее легко демонстрирует функционирование
выключатель. Старые научно-фантастические фильмы («Франкенштейн (1931)» или
Например, в «Молодом Франкенштейне» (1974) эти переключатели широко использовались в лабораторных сценах. Сегодня использование рубильников было ограничивается 1) тяжелыми промышленными применениями и 2) демонстрацией цели — например, научные проекты.  Рубильник имеет металлический рычаг,
изолирован на «свободном конце», который соприкасается с металлической «щелью». С
электрические соединения открыты, рубильники никогда не видны в
бытовая проводка.Ссылаясь на Диаграмма 2 , проводка очень похож на диаграмму 1, за исключением того, что добавлен переключатель. Сравните это к схеме типового бытового выключателя света. Примерно такой же принцип в работе ты не скажешь? Этот тип переключателя является однополюсным. Бросок (или SPST). Это означает, что он управляет одним проводом (полюсом) и это делает 1 соединение (бросок). Да, это переключатель включения/выключения, но «бросок» засчитывается только тогда, когда соединение выполнено. «Выкл» не считается «броском». Также обратите внимание, что только 1 провод должен быть переключен. (По схеме с одного конца аккумулятор к другому вы можете понять, почему это так).           Как есть, эта схема
может быть вашим научным проектом. Вариантом может быть замена
кнопочный выключатель и установка «зуммера» или «дверного звонка» там, где горит свет.           Практическое использование мгновенного выключения переключатель — это «кнопка отключения звука» на ваш телефон. Если бы использовался выключатель мгновенного действия, это было бы очень напрягает постоянно нажимать на кнопку пока говорил и отпустил только для отключения звука. Это показывает, как каждый тип переключателя имеет свое конкретное применение.  2 кнопки дверного звонка не
должны быть рядом друг с другом. Одна кнопка может быть на входной двери и
другой у боковой двери. Если вы будете следить за схемой, вы можете увидеть, что
нажатие кнопки или вызовет звонок в дверь. 2 переключателя
Говорят, что они подключены параллельно . Схема охранной сигнализации слева использует магнитные переключатели. Эти переключатели и их
связанные магниты обычно устанавливаются на дверях и окнах. Заметь
Переключатель 1 и переключатель 2 подключены в 9Серия 0021. Оба переключателя должны быть замкнуты, чтобы цепь была замкнутой и
чтобы лампочка загорелась. (Это укажет на состояние «вооружён» этого
охранная сигнализация.)
Магнитные выключатели бывают 2-х разновидностей — «Нормально закрытые» и «Нормально открытые». Эти 2 термина описывают состояние переключателя
когда он НЕ контролируется магнитом. Переключатели на этой схеме
относятся к типу «нормально открытый», и поскольку магниты находятся далеко
достаточно далеко, переключатели находятся в «разомкнутом» состоянии.           Следующий тип переключателя (без схемы) — это Двухполюсный одноходовой (DPST). Эти переключатели используются, когда 2 «живые» линии для переключения, но могут только включаться или выключаться (однократно). Эти переключатели используются мало и обычно используются в приложениях на 240 вольт. Диаграмма 3 использует одиночный полюс.
Двухпозиционный переключатель. Общий терминал — это средний терминал в
Ножевой переключатель SPDT или, если вы используете бытовой переключатель, это будет
клемма латунного цвета.
Если вы используете рубильник SPDT, у вас есть положение «от центра»,
который НЕ имел бы обычный настенный выключатель, и в этом случае вам нужно будет
добавьте переключатель SPST для отключения этой цепи. (В работе с электроникой
многие переключатели SPDT имеют среднее положение, в котором включается электричество
на ОБЕИХ цепях. Это центр SPDT
выключатель. Кроме того, некоторые электронные переключатели SPDT имеют «центральное положение».
должность.           На диаграмме 4 (ниже) показано, что, вероятно, наиболее обычное использование для переключателя SPDT — 3-ходовое переключение света схема. Электрики неправильно называть переключатель SPDT «трехходовым переключателем». Правильная терминология должно быть «трехконцевой выключатель». Однако термин «трехпозиционный переключатель» прижился, и это неправильное название, с которым нам просто придется жить. Так как же это работает?
Допустим, Switch 1 находится внизу
лестницы, а переключатель 2 находится наверху. Предположим, что переключатель 1 находится в состоянии «вниз».
(подключены B и C), а переключатель 2 в верхнем положении (подключены D и E).
Лампочка выключена. Теперь кто-то подходит к нижней части лестницы и
переворачивает переключатель 1 «вверх». Если вы будете следить за схемой, вы можете понять, почему свет
лампочка теперь включится, потому что A & B и D & E соединены.           Простой способ представить себе этот переключатель
2 переключателя SPDT рядом с «ручками», прикрепленными друг к другу. В «старые времена» до 3 зубцов
вилки, выключатели питания на некоторых электрических устройствах, использующих эту коммутацию
устройство для переключения полярности в случае, если вилка была в розетке
«Неправильный путь».          Еще один важный (хотя и не очень распространенный) использовать, чтобы положить это переключаться между трехпозиционными переключателями, чтобы один и тот же свет можно было переключать с много различных мест. Ссылаясь на диаграмму 4, если бы A и B и E и F были подключен, лампочка будет выключена. Но теперь подумайте о проводах, идущих от А к D. и C к F. Если их соединения были обратными (A к F, C к D), лампочка включился бы снова. Итак, как бы мы могли изменить полярность этих 2 провода? С помощью переключателя смены полярности ! (См. диаграмму 5 ниже).  Видишь
что за 4-позиционный переключатель? Это переключатель DPDT, подключенный для реверсирования фазы.
без открытых двух нижних клемм (они не должны быть). Если вы можете
купите 4-позиционный переключатель, отлично. Если нет, вы знаете, как сделать это правильно?          Кроме того, вам не нужно ограничивать себя использованием только одного 4-позиционного переключателя. Если бы вы были прикрепите второй 4-позиционный переключатель к клеммам Y и Z 9-го0021 первый переключатель на клеммы W 2 и X 2 из второго переключателя , вы можете включить тот же свет с 4-го места. (См. Диаграмму 6). Удачи с проектом !!! Авторское право © 1999 — 1728 программных систем |
Видеть? Довольно просто.
Очевидно, это будет положение «ВКЛ.».
Когда изолированный рычаг перемещается вниз в положение «ВЫКЛ», он толкает металлическую полосу.
от точки «А», разорвав цепь и выключив свет.
есть и как его зовут
полученный! Короткие замыкания опасны. Они вызывают нагрев проводов, автоматических выключателей.
«споткнуться» и даже вызвать пожар.
Теперь у вас есть
хорошая демонстрация того, как устроен дверной звонок. Кнопочные переключатели обычно «мгновенное включение».
То есть соединение устанавливается только тогда, когда
вы нажимаете кнопку. Есть «моментальное отключение» кнопочные выключатели, но
использование одного в цепи дверного звонка означало бы, что звонок будет постоянно включен до кто-то нажал кнопку. Непрактично, вам не кажется?
(Комик Тим Конвей пошутил, что его отец подключил дверной звонок как раз в этом
путь. Когда наступала тишина, кто-то говорил: «Эй, кто-то у двери»).
Если бы магниты были принесены
ближе, лампочка загорится, и схема будет «взведена на охрану». В этот момент,
переезд или магнит заставит лампочку погаснуть и сработает сигнализация.
(Для простоты цепь активированной сигнализации не нарисована).
Важно отметить, что обрезка проводов в любой точке также заставит лампочку погаснуть и сработает сигнализация.
Лучшим примером переключателя такого типа является селектор «пикап».
на электрогитаре, которая может выбрать ритм, высокие частоты или оба звукоснимателя
на 3 разновидности звуков).
Когда человек
достигает вершины лестницы, переключатель 2 перевернут «вниз», E и F теперь
подключен, и поэтому лампочка гаснет. Другой человек появляется на
внизу лестницы и переворачивает переключатель 1 «вниз», соединяя тем самым B и C
снова включить свет. Человек достигает вершины лестницы, переворачивается
Переключатель 2 «вверх», соединяющий D и E, и лампочка гаснет. Обратите внимание, что в
В случае второго человека движение вниз включает лампочку, а
ход вверх выключает лампочку. Если в вашем доме есть такие выключатели ИЛИ если
вы приобрели бытовые настенные выключатели для этой цепи, теперь вы видите
причина, по которой на них НЕ напечатаны слова «включено» и «выключено».
Возможно, самое популярное использование этого переключателя
«переворот фазы или полярности». Итак, как работает DPDT
переключатель выполнить это?
Первый, вам необходимо соединить 2 «верхних» и 2 «нижних» клеммы в
«перекрестная» мода. Верхние 2 терминала становятся входом, а средний
два терминала становятся выходом. Теперь, обратившись к нижней левой диаграмме,
переключатель находится в положении «вверх», W и Y соединены, как и X и Z.
полярность сохраняется, потому что вход и выход соединены напрямую.
Не проблема увидеть это правильно?Схема подключения 3-позиционного переключателя: полное руководство
Знания
Создайте собственную схему подключения трехпозиционного переключателя
Существует несколько видов выключателей, используемых для управления освещением и другими приборами в вашем доме.
Одним из наиболее распространенных выключателей является однополюсный выключатель, который позволяет управлять светом из одного места в доме. Другим очень распространенным типом переключателя является 9.0199 трехпозиционный переключатель .
Трехпозиционный переключатель очень удобен, если вы хотите управлять светом из нескольких мест по всему дому. Его также можно использовать в сочетании с четырехпозиционными переключателями, чтобы увеличить количество мест, откуда вы можете управлять освещением или бытовой техникой. Прежде чем углубляться, давайте посмотрим, что такое трехпозиционные переключатели.
Что такое трехпозиционный переключатель?
Трехпозиционный переключатель позволяет включать и выключать свет или приборы из двух разных мест. Трехпозиционные выключатели необходимы, особенно на лестницах или в длинных коридорах, чтобы вы могли включать свет, подходя с одной стороны. Затем вы можете выключить свет, уходя с другой стороны коридора.
Если вы хотите использовать эти диаграммы, вы можете нажать, чтобы загрузить их. В то время как файл eddx необходимо открыть в EdrawMax. Если у вас еще нет EdrawMax, вы можете скачать EdrawMax и используйте его для бесплатно !
Трехпозиционный переключатель сконструирован иначе, чем обычный переключатель. Во-первых, нет специального переключателя включения или выключения. Если оба переключателя находятся в верхнем положении или оба в нижнем положении, цепь замыкается, и свет включается. Но когда оба переключателя находятся в противоположных направлениях, цепь разомкнута и свет не горит.
Трехпозиционный переключатель имеет четыре винта. Один зеленый винт заземления, а остальные три являются частью цепи. Два из них — терминалы для путешественников, а один, чуть более темный, называется обычным. Чтобы узнать больше о трехпозиционном переключателе, давайте посмотрим, как работает трехпозиционный переключатель.
EdrawMax для настольных ПК
Создайте более 280 типов диаграмм
Windows, Mac, Linux (работает во всех средах)
Профессиональные встроенные ресурсы и шаблоны
Локальное программное обеспечение для бизнеса
Безопасность данных корпоративного уровня
EdrawMax Онлайн
Создавайте более 280 типов диаграмм онлайн
Доступ к диаграммам в любом месте и в любое время
Сообщество шаблонов
Управление командой и сотрудничество
Интеграция личного облака и Dropbox
ПЫТАТЬСЯ ОНЛАЙН
Как работает трехпозиционный переключатель?
Чтобы понять , как работает трехпозиционный переключатель , нужно обратить внимание, какой провод к какому винту идет. Зеленый или заземляющий винт крепится к оголенным медным или зеленым проводам. Это заземляющие провода. Заземляющие винты — это новое дополнение к трехпозиционным переключателям. Вот почему вы можете не найти их на старых трехпозиционных переключателях.
Затем идут ходовые винты, которые подключаются к горячему или заряженному проводу. Эти винты обеспечат два разных пути прохождения электричества к светильнику.
Наконец, есть общий терминал, который темнее по цвету, чем терминалы для путешественников. Он либо подключается к горячему проводу, ведущему к светильнику, либо принимает горячий провод, идущий от источника питания.
Если питание цепи включено, любой из них может быть горячим в зависимости от того, как переключаются переключатели. Трехпозиционный переключатель предназначен для прерывания горячего провода, когда он выключен. Белый провод, идущий прямо от источника питания, непрерывно входит в светильник, а горячие провода проходят через выключатели.
Как подключить 3-позиционные переключатели
Существует три важных способа установки 3-позиционных переключателей в зависимости от положения переключателей и индикаторов и от того, где питание входит в цепь.
Случай 1
В первом случае мы видим, входят ли провода от источника питания сначала в одну распределительную коробку, затем идут в сторону светильника, а затем в другую распределительную коробку. Белый провод от источника питания идет сначала в распределительную коробку, а затем в светильник. Там он заканчивается, не переходя ко второму распределительному щитку. На приведенной ниже схеме показано, как мы можем подключить переключатель в таком случае.
Если вы хотите использовать эти диаграммы, вы можете нажать, чтобы загрузить их. В то время как файл eddx необходимо открыть в EdrawMax. Если у вас еще нет EdrawMax, вы можете скачать EdrawMax и использовать его для бесплатно !
Случай 2
В другом случае провода от источника питания могут войти сначала в коробку светильника, потом в одну распределительную коробку, потом в другую.
В этом типе проводки входящий белый провод подключается к светильнику без каких-либо разрывов. Затем черный провод соединяется с белым проводом с изоляцией, идущим от первого переключателя, а затем подключается к общей клемме второго переключателя. Затем красные и черные контактные группы подключают парные контактные клеммы к обоим переключателям.
Случай 3
В третьем случае провода от источника питания идут от одного выключателя к другому, затем к светильнику. Белый провод, соединенный с помощью гаек, непрерывно движется от источника к светильнику. Горячий черный провод подключается к общему зажиму первого выключателя, а затем парными контактными проводами проводится на контактные зажимы второго выключателя. Наконец, общий вывод второго переключателя посылает черный провод в осветительную арматуру.
Схемы подключения 3-позиционного переключателя
Если вы являетесь экспертом по электрике и хотите создать схему подключения трехпозиционного переключателя для места, вы можете просмотреть несколько типов схем, которые вы можете сделать.
Существует множество шаблонов схем подключения, доступных в Интернете или в EdrawMax , которые можно немного изменить в соответствии с вашими потребностями.
Схема подключения 3-позиционного переключателя, кабель NM
Очень распространенный тип трехсторонней электрической схемы — это когда провод питания перемещается от одного переключателя ко второму переключателю и, наконец, заканчивается на светильнике. На этой схеме подключения показаны оба переключателя, выровненные вместе с приспособлением в конце. Вы можете использовать инструменты или цвета для маркировки различных типов используемых проводов и использовать различные стили линий для отображения заряженных или незаряженных проводов.
Схема подключения 3-позиционного переключателя Светильник между переключателями
Другой способ подключения трехпозиционного переключателя — это когда питание поступает на переключатель, идет к приспособлению и заканчивается на другом переключателе.
На этой схеме подключения светильник подключается к выключателям трехжильным кабелем. Вы можете создать подробную диаграмму, подобную этой, или создать простой план макета.
Схема подключения 3-позиционного выключателя Линия к светильнику
В другой конфигурации источник питания сначала входит в прибор, проходит в один переключатель и, наконец, заканчивается на другом переключателе, замыкающем цепь. Эта схема подключения поможет вам понять, какой тип кабелей вам потребуется для этой конфигурации.
Используйте EdrawMax для создания схемы подключения
Трехпозиционные выключатели чрезвычайно полезны в доме. Вы можете установить выключатели на обоих концах длинного коридора или лестничного пролета, чтобы можно было выключать свет, когда вы находитесь на другом конце. Это избавит вас от необходимости возвращаться, чтобы выключить свет, и уменьшит ваши счета за электроэнергию.
