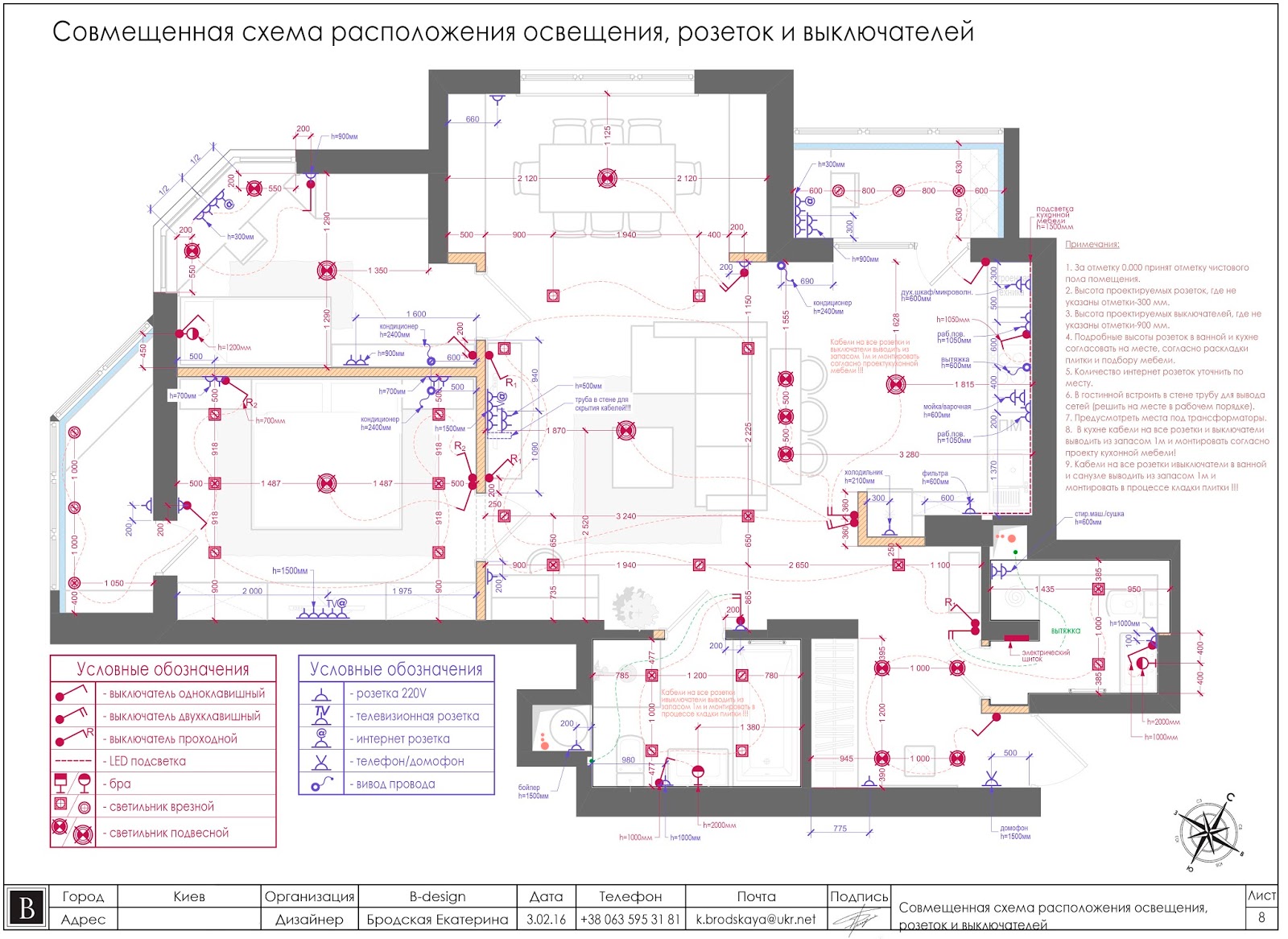

Схема розеток и выключателей в квартире: Расположение розеток в квартире: высота, правила установки, фото

Содержание

Расположение розеток в квартире: высота, правила установки, фото

Опубликовано 24.05.2019 | Полезная информация

Поделиться статьей:

Правильно располагая розетки в квартире, вы избавитесь от потребности в подключении тройников и удлинителей. В этом случае использование электроприборов будет не только более удобным, но и более безопасным.

Устанавливать розетки в квартире можно практически в любом месте. И все же для большинства помещений есть «классические» точки монтажа — они учитывают специфику комнаты и особенности электроприборов, которые в ней обычно используются. Приведенные в статье рекомендации не являются обязательными, но все же стоит ориентироваться на них при разработке и реализации проекта электроснабжения.



Правила размещения и монтажа розеток и выключателей в квартире

Расположение розеток и выключателей в квартире должно соответствовать нескольким правилам:

  • Место нужно выбирать с учетом беспрепятственного доступа для включения или выключения электрооборудования.
  • Выбор места монтажа должен исключать или минимизировать риск попадания влаги на контакты розетки или выключателя.
  • И сами модели розеток/выключателей, и провода для их присоединения должны выбираться с учетом мощности подключаемого оборудования.

Высота расположения

Выбирая, где лучше устанавливать выключатели и розетки в квартиру нужно в первую очередь определиться с высотой. Ранее придерживались простого стандарта: розетки ставятся на высоте 90 см от пола, выключатели 160 см.

Но этот стандарт подходил для домов старой постройки, в которых не предусматривалась возможность одновременного подключения нескольких электроприборов. Поэтому сегодня место для установки розеток и выключателей выбирают по трехуровневой схеме:

Выше всего размещают розетки для включения вытяжек, кондиционеров, плазменных панелей и т.д. Оптимальная высота от 2 до 2,5 м в зависимости от среднего роста людей, проживающих в квартире.

Далее идут розеточные группы над кухонными столешницами или рабочими столами в кабинетах. Серии по 3-4 розетки располагаются на высоте 10-15 см над уровнем столешницы (около 120 см от пола).

Ниже всего в 30 см от пола располагают розетки для подключения стационарной техники. Такая высота оптимальна, если вилку не приходится вынимать очень часто: провода не бросаются в глаза, при этом риск случайного попадания воды при влажной уборке сводится к минимуму.

Выключатели сегодня располагают на высоте 90 см от пола. Но если вы сторонник традиционный, то можно устанавливать их и в 160 см.

Расположение розеток в квартире для каждой комнаты выбирается отдельно. Отталкиваться нужно от планируемого размещения электроприборов, а также от планировки. Ниже мы приведем типовые рекомендации для различных помещений.

Прихожая

Прихожая это помещение, в котором электроприборы используются не слишком часто. Блок из двух розеток на высоте в 30 см от пола то, что нужно для подключения электросушилки для обуви или включения пылесоса при генеральной уборке.

А вот к выбору места для установки выключателя нужно подойти очень внимательно. Его стоит расположить так, чтобы при входе в помещении включить свет можно было одним интуитивным движением, не высматривая клавишу выключателя в темноте.

Гостиная

Гостиная обычно самая просторная комната в квартире, и больше всего времени жильцы проводят именно здесь. В этом помещении схема расположения розеток разрабатывается с учетом особенностей расстановки мебели. Основными группами будут:

  • Точки подключения для телевизора (1-2). Их располагают либо чуть выше телевизионной тумбы, либо на стене так, чтобы они были скрыты за экраном, и телевизор можно было подключить максимально незаметно.
  • Точки для подключения зарядных устройств, планшетов или ноутбуков. Монтируются либо над тумбами возле кресел, либо около дивана на высоте 30 см от пола. Если гостиная используется в качестве кабинета, то 2-3 розетки можно расположить в 10 см от поверхности рабочего стола.
  • Точки подключения бытовой техники (пылесос, масляный обогреватель) в 10-15 см возле дверного проема на стандартной высоте в 30 см.

Оптимальное место расположения выключателя справа от входа на высоте около 90 см.

Кабинет

Выделение в квартире отдельной комнаты в качестве кабинета оптимальное решение в первую очередь для тех, кто работает дома. При этом современная удалённая работа предполагает активное использование различной электроники, которой нужно обеспечить стабильное электропитание. Делается это путем рационального расположения розеток в таких комнатах:

  • Первая группа из 4-х розеток устанавливается над столешницей, на высоте примерно 10-15 см от ее верхнего края. Такое расположение идеально подходит для включения настольного ПК и другой техники.
  • В нижней части стены, сразу над плинтусом, тоже можно установить группу из 3-х розеток. Они будут использоваться для включения источника бесперебойного питания, системного блока и других стационарных устройств.
  • Обычно в кабинете выделяют зону отдыха рядом с книжным шкафом или полками. На стене возле кресла или журнального столика располагают блок из 2 розеток: для торшера и подключения зарядки ноутбука/планшета. Оптимальная высота от 10 до 3 см.

Кухня

В большинстве квартир именно кухня становится комнатой с максимальной концентрацией электроприборов. Именно поэтому стоит хотя бы в первом приближении распланировать их расположение, и только затем выбирать места монтажа розеток.

Обычно в кухне устанавливают до 10 точек подключения на всех трех уровнях. Стационарная техника включается обычно в нижние розетки, закрепленные по периметру помещения в 30 см от пола. Для вытяжки стоит предусмотреть отдельную точку подключения над верхними модулями кухонного гарнитура либо в любом месте на высоте до 2,5 м.

Мелкая бытовая техника включается в одну или несколько розеточных групп по 3-4 гнезда каждая. Эти группы закрепляются над столешницей на высоте 10-20 см от ее верхнего края (отступ нужен, чтобы исключить попадания влаги).

Ванная комната и туалет

В ванной комнате розетки нужны для подключения:

  • Стиральной машины.
  • Душевой кабинки.
  • Мелкой техники лойки, фена и т.д.

В любом случае расстояние от точки подключения до пола и до источника воды должно быть не меньше 0,6 м.

Для установки в ванной комнате нужно использовать специальные влагозащищенные модели (класс защиты не ниже IP44). В их конструкцию обычно включают крышку, закрывающую отверстия от попадания воды, и пластиковый фланец для дополнительной защиты контактов от влаги.

Целесообразность установки розетки в туалете под вопросом (если санузел не совмещенный). Максимум одна точка подключения, рассчитанная на зарядное устройство для смартфона или планшета. Размещение — не ниже 30 см от пола во избежание попадания влаги.

Спальня

Если вы живете в достаточно просторной квартире, то спальню, скорее всего, используете только для отдыха.

В этом случае розетки располагаются по такой схеме:

  • С каждой стороны спального места, у прикроватных тумбочек по две двойные розеточные группы. Одна точка подключения для светильника или бра, вторая для зарядного устройства мобильного телефона.
  • Напротив, кровати, на стене двойная или тройная розеточная группа, которая будет использоваться для подключения телевизора. Если телевизора в спальне нет, то можно ограничиться одной розеткой у двери на высоте 30 см от пола.

В типовых квартирах спальня часто используется и в качестве рабочего кабинета. В этом случае нужно добавить одну или две группы розеток для подключения электроники (компьютер, принтер, Wi-Fi-роутер). Их оптимальное расположение над столешницей.

Детская

Семьи, в которых есть дети, часто выделяют отдельную комнату в квартире в качестве детской. При этом стоит учесть, что со временем потребности в энергоснабжении помещения изменятся – и планировать расположение розеток и выключателей заранее.

Комната, в которой будет жить вначале маленький ребенок, а затем школьник-подросток, оснащается розетками по такой схеме:

  • Одна у двери на высоте 15-30 см для подключения пылесоса или электрообогревателя.
  • Две в 10-15 см над прикроватной тумбочкой. Они будут использоваться для включения ночника или других приборов (например, увлажнителя воздуха).
  • Блок из 4-5 розеток над столешницей рабочего стола. Даже если пока комнату обустраивают для малыша, стоит заранее заложить в проект этот элемент, чтобы потом можно было оборудовать полноценное рабочее место школьника без использования удлинителей.

Естественно, розетки в детскую нужно выбирать специальные, со шторками, перекрывающими контакты и минимизирующими риск поражения ребенка электрическим током.

Конечно, установить розетки в квартире можно и по другим схемам. Но приведенные алгоритмы достаточно рациональны, а главное они учитывают специфику использования разных комнат. Поэтому можно применять их в качестве руководства к действию, при необходимости внося корректировки в расположение оборудования. Именно так поступают профессионалы в области электромонтажа, проектируя и монтируя розеточную сеть дома или квартиры.

Метки:

Как правильно разместить розетки в квартире — INMYROOM

С каждым годом появляется все больше устройств, без которых мы не представляем свой быт. Чтобы создать комфортное пространство дома и не спотыкаться о провода, тянущиеся через всю квартиру, следуйте нашим советам.

Прихожая

Достаточно одной-двух розеток в углу над плинтусом, на высоте 30 см от пола. С их помощью можно без проблем подключить к сети сушку для обуви или пылесос.

Ванная

Количество розеток зависит от того, сколько электроприборов (стиральная машина, фен, бритва) вы планируете подключать в ванной. Для душевой кабины или водонагревателя потребуется отдельная розетка. Важно, чтобы расстояние от розетки до пола и до источника воды составляло не менее 60 см.

Не забудьте: для ванной нужны специальные влагозащищенные розетки с крышкой со степенью защиты IP44. Они оснащены пластиковым фланцем во внутренней части, чтобы обеспечить сток воды в случае ее попадания  в зону розетки. Это помогает снизить риск поражения электрическим током.

Гостиная

Для аудио- и и видеотехники в гостиной понадобится несколько специальных розеток — телевизионных в первую очередь. Расположите их на высоте примерно

130 см — тогда провода не будут видны за техникой.

Совет INMYROOM: гостиная — «лицо» всей квартиры, поэтому каждая деталь должна идеально вписываться в интерьер — и розетки в том числе. Например, розетки Schneider Electric серии Glossa скрытой установки монтируются вплотную к стене, они соответствуют международным требованиям безопасности и удобны в установке.Внешний вид изделий разработал дизайнер французского агентства Design Lab Гийом Рейнер (Guillaume Reiner). Цветовая гамма серии включает 14 вариантов, включая оригинальные оттенки: шоколад, фисташковый, баклажановый и «сиреневый туман».

Спрятать электрику вместе с проводами можно разместив ее за придиванными тумбочками. Это позволит легко подключить к сети настольные лампы. Не забудьте предусмотреть розетки для других электроприборов: кондиционера, увлажнителя, радиатора — а также зарядки мобильных устройств.

Если вам необходима розетка у двери в гостиную, размещайте ее на высоте 30 см от пола и 10 см от дверного проема.

Кухня

Наибольшую сложность представляет размещение розеток для встраиваемой техники. Их нельзя располагать за электроприборами, поэтому электрику придется переносить за соседний шкаф и монтировать на расстоянии либо 30—60 см от пола, либо в цоколе, ниже уровня шкафов — это примерно 5 см от пола.

Чуть проще с розеткой для вытяжки: просто разместите ее, отступив 5—6 см вверх от навесных шкафов. Главное, чтобы она не была закрыта вентиляционным коробом.

Легче всего определиться с положением розеток над столешницей — просто отступите вверх 10—30 см. В зоне столешницы рекомендуем поставить розетки с крышкой с повышенной защитой от влажности IP 44.

Для электроплиты устанавливаем специальные трехфазные розетки 20-25 ампер.

Если на вашей кухне будет телевизор, установите несколько розеток и для него: аудио-, телевизионные, стандартные. Располагайте их так, чтобы корпус телевизора все скрыл, но при этом оставался доступ к вилкам питания. Понадобятся как минимум две электрические розетки — для телевизора и WIFi — роутера.

Дополнительно можно разместить розетки рядом со входом на высоте 30—40 см от пола — это пригодится, к примеру, для подключения пылесоса.

Спальня

План разводки электрики и количество розеток зависят от функциональных зон и расположения мебели. Мысленно разделите комнату на спальную зону (кровать и тумбочки), зону хранения (шкаф и комод) и рабочую — если она есть (письменный стол).

Классический вариант для освещения спальной зоны — блок из двух розеток над прикроватными тумбочками на расстоянии 15 см от их поверхности. В прикроватной зоне рекомендуется расположить USB-розетки для зарядки мобильных устройств.

В зоне хранения понадобится пара розеток — для подключения подсветки шкафа и зарядки телефона. Обычно располагается на высоте 5 см от пола.

Для рабочей зоны предусмотрите два блока по две розетки: первый установите на высоте 30 см для компьютера, а второй — на высоте 15 см от поверхности стола для подключения дополнительного света.

Если вы планируете смотреть в спальне телевизор, как и вдругих комнатах, разместите блок из нескольких розеток за его корпусом.

Чтобы уборка в спальне не доставала хлопот, не забудьте расположить одну розетку у входа на высоте 30 см от пола и 10 см от проема двери для подключения  бытовых приборов.

Детская

В комнате, где отдыхает самый младший член семьи, не обойтись без розеток у кровати: одна пригодится для ночника, еще пара для дополнительных приборов — например, увлажнителя воздуха.

В комнате школьника, как правило, есть рабочая зона. Разместите над письменным столом ребенка несколько розеток для компьютера, необходимой техники и зарядки гаджетов — здесь пригодятся и USB-розетки.

В детском пространстве обязательной считается установка электрических розеток со шторками , «с защитой от детей».
Они ограничивают случайный доступ к розетке со стороны ребенка.

Удобным и современным является инсталляция USB-розетки в зоне нахождения ребенка.

Кабинет

У рабочего стола потребуется минимум пять розеток (для компьютера или ноутбука, светильника, зарядных устройств) — на высоте до 15 см от столешницы. К технике личного пользования отлично подойдут USB-розетки.

Для оптимизации пространства используются лючки в пол, в них устанавливаются любые виды розеток: силовые, телефонные, компьютерные или телевизионные. Их можно использовать в зоне отдыха.

В зоне отдыха, как и в других комнатах, расположите специальные розетки для аудио-и и видеотехники. Они должны быть на высоте примерно 130 см.

Если у вас есть домашняя библиотека, возле стеллажей с книгами установите одну-две розетки для лампы или торшера на высоте от 10—15 см от пола.

Как разместить розетки и выключатели в квартире правильно и удобно

Кухня

1. Для бытовой техники и внутреннего освещения

Перед установкой кухни важно спланировать расположение техники и ее количество, чтобы предусмотреть нужные розетки. Стандартные предметы: плита или варочная панель и духовой шкаф, холодильник, вытяжка. Опционально: микроволновая печь, посудомоечная машина, чайник, кофемашина, тостер, мультиварка, встроенное освещение.

При ремонте вы не можете точно знать, появится ли у вас тостер через несколько лет или нет, поэтому лучше заранее сделать чуть больше розеток. При этом нужно учесть, что не каждый раз мелкая бытовая техника будет использоваться и подключаться к сети одновременно. В итоге получается примерно 7-8 розеток только в районе кухонного гарнитура. Добавьте еще пару штук около обеденного стола — вдруг вам понадобится подключить телефон на зарядку или вы захотите поставить там настольную лампу.

Фото: Instagram 9520383777marat

Рекомендуемая высота установки розеток для встроенной техники: 30-60 см. Некоторые размещают их в цоколе мебели — на высоте 5 см от пола. Нельзя располагать розетки непосредственно за встроенными электроприборами. Розетку для вытяжки лучше сделать на высоте 50-60 мм от верха кухонного шкафа. Ее не должен закрывать вентиляционный воздуховод.

Розетки над столешницей расположите на высоте 10-30 см от рабочей поверхности.

Фото: Instagram sdelano.ru

2. Для дополнительной техники

Иногда розетки на кухне нужны и для пылесоса. В таком случае их стоит расположить на высоте 30-40 см от пола.

Общий кухонный выключатель иногда выносят в коридор, располагайте его на высоте 75-90 см и на расстоянии 10-15 см от двери.

Дизайн: AnARCHI

Размещение розеток под телевизор зависит от места, где вы его расположите, и от размеров экрана. Лучше скрыть их за экраном, но обеспечить доступ к вилкам питания. Понадобятся 2 стандартные электророзетки: одна ТВ и одна интернет-розетка — для современных смарт-телевизоров обязательная опция.

Гостиная

1. У двери

Для расположения выключателей и розеток у двери гостиной действуют те же правила, что и в кухне: высота 75-90 см, свободный доступ всех членов семьи с разным ростом.

Фото: kvadrim.ru

Во входной зоне тоже нужна розетка: для пылесоса или обогревателя. В среднем высота от пола должна быть 30 см, от проема двери — 10 см.

2. В ТВ-зоне

Телевизор — обязательная вещь для многих в гостиной. В ТВ-зоне нужно несколько розеток. Средняя высота расположения — 130 см, тогда их не будет видно за техникой. Понадобятся 2 электрические розетки и по одной розетке для ТВ и интернета.

Дизайн: Студия NW-Interior

3. В зоне дивана

При планировании розеток в гостиной нужно учесть расположение торшеров, электроприборов, а также дополнительных розеток для ноутбука и телефона. Средняя высота расположения — от 30 см.

Часто при планировании розеток в гостиных забывают о такой технике, как кондиционеры, электрокамины, увлажнители воздуха и игровые приставки. Учитывайте имеющиеся у вас приборы, те, которые вы планируете приобрести, и исходя из этого планируйте количество розеток.

4. У рабочего стола

Нередко гостиная является еще и рабочим уголком. В таком случае розеток понадобится больше. Предусмотрите 2-3 штуки в том месте, где будет стоять рабочий стол. Удобнее расположить их над столом, чтобы не залезать каждый раз под него для включения/отключения, но не всем такое решение нравится эстетически. Если у вас стационарный компьютер, можно поставить розетки внизу — вряд ли вы будете постоянно включать и выключать его.

Дизайн: ItalProject

Детская комната

1. У двери

При входе в комнату традиционно размещают выключатель. Обычно тумблер устанавливают на высоте 75-90 см от пола, чтобы каждому члену семьи было удобно. Также важно проследить, не закрывает ли выключатель шкаф или открытая дверь — размещайте его с той же стороны, где находится ручка.

Фото: sdelano.ru

Рядом с выключателем стоит расположить и розетку. Она понадобится для пылесоса, обогревателя или увлажнителя воздуха. Рекомендуемые параметры размещения: высота около 30 см и расстояние от двери 10 см. Если ребенок маленький и начинает ходить, предусмотрите заглушки или крышки для розеток.

2. У спального места

Возле кровати потребуется розетка для ночника, музыкальной подвески на кроватку или другого прибора (того же увлажнителя воздуха). Не забудьте про защиту, это место станет самым доступным для ребенка, как только он начнет вставать самостоятельно в кроватке.

Для взрослого ребенка розетки пригодятся и напротив кровати, для телевизора. Иногда их можно интересно обыграть в интерьере, если телевизор пока не куплен.

3. У рабочего стола

Комната школьника должна быть с письменным столом — там тоже необходимы розетки. Как минимум, для лампы и компьютера. Где ставить — над столешницей или внизу — вопрос спорный. Некоторые считают, что постоянно лезть под стол, чтобы подключить устройство, неудобно. Другим не нравится вид проводов. Выбирайте, взвесив все за и против.

Спальня

1. Рядом с кроватью

Современному человеку необходима розетка около кровати. Зарядить телефон, электронную книгу, поработать за ноутбуком — без розетки рядом будет неудобно. Блок из нескольких розеток по бокам кровати спасет от этих неудобств.

Фото: Instagram switchtowood

2. У функциональных зон

Дальнейшие варианты зависят от мебели и зон, которые предусмотрены в спальне. Если это рабочий стол — правила будут те же, что для гостиной и детской. Если хотите повесить телевизор — тоже учитывайте рекомендации, перечисленные выше.

Дизайн: Ольга Шипкова

3. У двери

Здесь нужно расположить выключатель — средняя высота та же, что и в других комнатах. Выключателей может быть несколько, в зависимости от плана освещения комнаты: споты, торшеры, бра. Также не лишним будет предусмотреть розетку для пылесоса.

Ванная

Количество розеток зависит от электроприборов, которые вы будете размещать в ванной комнате. Стандартно: стиральная машина, фен; опционально: водонагреватель и электрический полотенцесушитель. Важно, чтобы расстояние от розетки до пола и источника воды было не менее 60 см.

Фото: Instagram sdelano.ru

Для ванной комнаты нужны специальные влагозащищенные варианты розеток с крышкой и специальной степенью защиты. Они защищены во внутренней части и обеспечивают сток воды, если она попадает внутрь розетки.

Прихожая

В прихожей розетка и выключатель нужны у входной двери. Розетка пригодится для пылесоса, а свет всегда удобно включить сразу после входа в квартиру. Иногда выключатели размещают в прихожей у входа в ванную комнату и кухню.

Фото: Instagram sdelano.ru

правила установки электрических розеток на определенном расстоянии однокомнатной или многокомнатной квартире, в доме

Правильное расположение розеток в доме сделает пользование приборами комфортным. Существуют рекомендации по установке точек питания в помещении.

Правильное расположение розеток в квартире

Ежедневно мы используем множество электроприборов. Они питаются от розетки, поэтому следует грамотно их расположить по всему помещению.

Если подойти к проведению установки с предварительным планированием, не придется перегружать сеть, спотыкаться о кабели и распутывать провода.

Зачем это нужно

По примерным подсчетам в каждой квартире используется не менее 6 бытовых приборов за сутки. Это число постоянно возрастает, а количество электророзеток остается неизменным, поэтому важно грамотно спланировать их местоположение. Если точки питания установлены в доме хаотично, придется отключать одни устройства для зарядки других. Это ведет к неудобству использования и риску повышения предельной мощности, на которую рассчитан механизм, и поломке подключаемого устройства.

Самостоятельно планируя помещение, нужно понимать его предназначение, какие устройства использоваться и как располагаться. Расстановку производят с учетом технических норм.

Требования ПУЭ

ПУЭ (полностью – Правила устройства электроустановок) устанавливают нормы электромонтажа розеток и выключателей. Точные требования к расположению не описываются, а лишь некоторые важные моменты.

При проектировании учитывают следующие требования:

  • стационарный выключатель располагают на высоте 1 м от пола со стороны дверной ручки;
  • от пола до розетки или выключателя расстояние 1 м;
  • розетки и выключатели ставятся на отдалении не менее 50 см от газовых приборов;
  • в комнатах с повышенной влажностью (ванные, кухни) электророзетки и выключатели располагают от 60 см от пола и источника воды.

Правила размещения разделяются на советский стандарт и евростандарт. По европейским требованиям от пола до электророзетки 30 см, до выключателя – 90 см. По советским нормам выключатель устанавливается на уровне плеч (160 см), источник питания – на высоте 90-100 см.

Размещение электрических розеток в квартире – где делать?

Местоположение напрямую зависит от предназначения комнаты. В каждом помещении советуется установить по одной дополнительной розетке.

В гостиной или зале

В залах и гостиных существует 4 варианта размещения электророзеток.

  1. Элементы питания монтируются около дверного проема. Высота 0,3 м от пола, до двери не менее 0,1 м. Находиться выключатель должен со стороны ручки на высоте 90 см.
  2. Диванная зона. Розетки располагаются так, чтобы пользователю было удобно их использовать – например, для зарядки телефона или планшета, подключения светильника.
  3. Зона телевизора. Точка питания устанавливается на стене за панелью.
  4. Рабочий стол. Если в гостиной предусмотрено место для работы за компьютером, следует добавить несколько точек питания.

Для аудио- и видеотехники потребуются специальные розетки.

В спальне или детской комнате – правильное расположение

Располагать выключатели в спальной и детской комнате следует исходя из нужности, комфорта и безопасности использования. Электророзетки устанавливаются около прикроватных тумб или кровати. Если в помещении расположен письменный стол, следует добавить 2 электророзетки для лампы и компьютера. Над рабочей поверхностью размещают на высоте 0,2 м. Для телевизора нужна еще одна точка питания на высоте примерно 1,3 м от пола, установленная за прибором.

В детской комнате точки питания размещаются на безопасном расстоянии и оборудуются шторками.

Как правильно разместить в однокомнатной квартире, в кухне

По требованиям ПУЭ нужно соблюдать следующие правила:

  • штепсельные устройства – не ближе 60 см к полу и водным коммуникационным выходам;
  • аналогичное требование и к газовым коммуникациям – не менее 60 см от электроустановочных механизмов.

На нижнем уровне 10-15 см располагаются точки питания для устройств, которые включаются на непродолжительное время – стиральная и посудомоечная машина, электроплита. На втором уровне 100-130 см от пола размещают розетки для приборов, находящихся на рабочем столе, и светильников. Высота определяется конфигурацией мебели. На 2-2,5 м закрепляются розетки для включения вытяжки и освещения рабочей зоны.

В ванной

Важный критерий при проведении точек питания в ванной – безопасность.

Высота размещения от пола:

  • Оптимальная – 60 см, но для стиральной машины розетку допустимо установить ниже.
  • Для бойлеров – 1,5 м от пола.
  • 1 метр для бритвы и фена.

Расстояние от источников воды также должно быть не менее 60 см. Выключатели света по нормам ПУЭ располагают за пределами комнаты.

В ванной обязательно используются розетки, степень защиты которой составляет IP44 и выше. Применение устройств с меньшей защитой от влаги запрещено.

В коридоре и прихожей

В коридоре устанавливается 1-2 разъема питания. Выключатель – на высоте 90 см и 10 см от дверной ручки, розетки – не менее 30 см от уровня пола.

Размещение электрических розеток в квартире: советы и правила

При планировке размещения точек питания желательно установить по дополнительной розетке в каждом помещении. Ее можно использовать для подключения аппаратов для хозяйственных работ.

По возможности электророзетки размещают за приборами – за телевизором, прикроватными тумбами, чтобы сделать незаметными. При этом расставляют механизмы так, чтобы добраться по необходимости не составило.

Расположение розеток и выключателей основывается на требованиях безопасности и с учетом комфорта пользователя. Осуществлять работу по установке нужно соблюдая технику безопасности.

Каждая квартира индивидуальна, и поэтому нужно разрабатывать отдельный план размещения розеток. Подсчет количества точек питания определяется числом и мощностью приборов, которые будут использоваться. Строгих требований к схеме расположения нет, важно, чтобы работу проводил высококвалифицированный мастер.

Полезное видео

Идеальное количество розеток и выключателей в квартире

Всякий, кто только начинает заниматься ремонтом своей квартиры, обязательно задается вопросом — сколько розеток и выключателей света должно быть в каждой комнате и где их лучше всего расположить.

По хорошему, все это определяется грамотным проектом, и в нынешних реалиях без него даже не стоит приступать к работам.

Однако большинство из нас, по прежнему делает все по старинке, основываясь на предыдущем опыте или советах знакомых электриков.

В итоге кто-то с этим делом перебарщивает, после чего его электрощиток превращается в подобие щитовой управления небольшой подстанции.

А кто-то впадает в минимализм, а потом всю жизнь бегает с переносками, удлинителями и тройниками.

Давайте попробуем подобрать идеальное количество розеток и выключателей света для небольшой двухкомнатной квартиры, рассматривая каждую комнату в отдельности. А также кратко затронем те задачи, которые они должны выполнять в этих местах.

Начнем с прихожей. Сразу после входной двери под рукой должен располагаться проходной выключатель. Именно проходной, а не простой одноклавишник. Почему, будет понятно далее.

Этот выключатель отвечает за свет в коридоре. Если вы открываете дверь правой рукой, а левая у вас остается свободной, то его желательно ставить именно слева, на высоте 90см от пола.

На случай наличия домофона, возле двери следует заложить кабель питания и одну витую пару. Она необходима для передачи видеосигнала.

Если пожелаете, чтобы данный видеосигнал передавался на телевизор в гостиной или спальне, закладывайте две витые пары.

Под потолком в прихожей обязательно запланируйте место под минисерверную со своей розеткой, Wi-Fi роутером и т.п.

В современных условиях она должна быть в каждой квартире.

Это будет то самое место, куда изначально из подъезда стекаются все TV и интернет кабели, а затем сигналы от них расходятся по всем помещениям.

Естественно, в прихожей должен располагаться сам электрощиток.

В коридоре у большинства из нас находится зеркало с небольшими шкафчиками. Это место можно назвать макияжной зоной.

Данный уголок также должен быть электрофицирован. Для него закладывайте 2 розетки:

  • для подключения фена и других женских приборов по наведению красоты

А также отдельный выключатель:

  • он отвечает за подсветку этой самой макияжной зоны

В конце прихожей в обязательном порядке ставится второй проходной выключатель. Он работает в связке с тем, что вы заложили слева от двери на входе в квартиру.

Основное правило по освещению в прихожей – делать переключатель света на “грязную” зону, в “чистой” зоне.

То есть, вы попали в квартиру – включили свет. Сняли обувь и пошли в чистую кухню или зал. Дабы вам не возвращаться в одних носках по грязному полу, вы просто отключаете свет на выходе из прихожей и все.

Еще не помешает в коридоре блок из двух розеток на уровне пола. В него очень удобно включать пылесос при уборке не только данного пространства, но и всех комнат.



А еще сюда же подключается ультрафиолетовая сушилка для обуви.

Осенью и весной, вы скажете спасибо электрику, который вам посоветовал ее заложить.

С прихожей на этом все. Итого, если суммировать все электроточки, получаем следующий результат:

  • место под электрощиток
  • место под серверную
  • кабель питание 220В и витая пара под домофон
  • 2 проходных выключателя
  • 1 простой выключатель

Гостиная или зал

Переходим к следующей жилой комнате. Сразу при входе в зал монтируется выключатель. Располагайте его с обратной стороны от той, куда открывается дверь.

Высота установки – 90см.

На той стороне, где у вас будет стоять мебель, заложите кабель питания и подрозетник для подключения подсветки. Ни одна современная “стенка” без нее не обходится.

Чаще всего ее делают светодиодной лентой, а от этого самого кабеля запитывают блок питания 12/24В. Включение выключение подсветки осуществляется миниатюрными бесконтактными инфракрасными выключателями.

Там же монтируйте блок из двух розеток для подключения переносных приборов.

Обычно в углу такой жилой комнаты планируется учебно-рабочее место с компьютером и письменным столиком.

Какие электроточки лучше всего вывести здесь? Для компьютера и монитора требуется минимум 3 розетки и отдельный вывод под витую пару. Этот блок размещается под столом.

Над столом монтируется еще один блок из 4-х розеток:

  • настольной лампы
  • любой другой компьютерно-зависимой техники

Не забывайте про откосы в окнах. Очень удобно сидя за столом, отключать общий свет на потолке, при этом не возвращаясь к входной двери комнаты, а просто щелкнув соответствующий выключатель под рукой в откосе.

Таким образом выключатель света на входе и в откосе должны быть проходными. Плюс в этом же блоке с выключателем, обязательно размещают еще одну розетку.



Она чаще всего используется для подзарядки смартфонов.

В диванной зоне ставится блок из трех электроточек. Во-первых, два выключателя.

Они отвечают за два источника света, расположенных на стене по краям дивана.



Запомните раз и навсегда, над диваном нельзя устанавливать один светильник. Иначе вечером при просмотре телевизора, вы будете видеть не экран, а отражающуюся в нем лампочку.

И этот огонек вас будет прилично раздражать.

Настенные маломощные светильники требуются обязательно, если не хотите при просмотре фильмов в полной темноте, испортить себе зрение.

Кстати, чтобы сделать из обычных светильников маломощные, можете установить вместо двух обычных выключателей диммеры. Правда будьте внимательны с выбором моделей, не все они идеально подходят для светодиодных источников света.

Третий выключатель в этом блоке, опять же должен быть проходным. Он отвечает за основной свет.

Не будете же вы каждый раз вставать с дивана и идти к двери, дабы выключить люстру перед просмотром телевизора. Таким образом все три выключателя:

  • на входе в гостиную

должны быть связаны между собой. Как можно сделать подключение по такой схеме, подробно разъясняется в статье ниже.

Зона телевизора.

Здесь устанавливается блок из двух розеток, TV кабеля и интернет розетка.

Последний пункт обязателен, так как все современные телевизоры самостоятельно умеют выходить в интернет.

Еще один угол комнаты, противоположный от компьютерного стола, обычно отводится хозяйкой дома под макияжную зону. В этом месте монтируете две розетки под фен, плойку и другие женские приборы для наведения красоты.

Здесь же присутствует отдельный выключатель, который отвечает за подсветку этой самой макияжной зоны.

Последний кабель, который протягивается в штробах в гостиной – это питание под кондиционер. Не все его изначально устанавливают, но если в планах он присутствует, то не забывайте про эту электроточку.

Подключается он чаще всего отдельным контуром, непосредственно от электрощитка.

Подведем итог по гостиной. Для почти идеальной электрики в этой комнате вам потребуется:

  • 3 проходных выключателя
  • 3 обычных выключателя
  • 2 интернет розетки под витую пару

Переходим к спальне. По логике предыдущих помещений, у входа с одной из сторон от двери, опять ставится проходной выключатель основного света.

Над кроватью в обязательном порядке располагаются два светильника, каждый со своим одноклавишником.

Рядом с ними в этом же блоке монтируется проходной выключатель для света на потолке.

Возле прикроватной тумбочки, с каждой из сторон, не помешает блок из розетки 220В и специальной розетки для USB зарядки телефонов.



Электропитание кондиционера в спальне выводится по желанию.

В откосах неизменно должны присутствовать одна или две розетки. Плюс здесь же, но с другой стороны от розеток, еще один выключатель света люстры на потолке.

Все по такой же схеме, как и в гостиной.

В углу возле окна, где расположена учебно-рабочая зона со своим компьютером, та же компоновка, что и рассмотренная ранее:

  • под столом — 3 розетки и вывод под витую пару
  • сверху, за компьютером – блок из 4-х розеток

На стене противоположной от кровати, обычно вешают телевизор, а внизу ставят ресивер, игровую приставку, плюс другие современные гаджеты и девайсы.

В этой зоне снизу делаете блок из 4-х розеток, а сверху практически повторяете схему гостиной:

На этом в принципе достаточно. Итого в спальне имеем:

  • 3 проходных выключателя
  • 2 простых выключателя
  • 2 розетки под USB зарядку

В кухне, в отличии от гостиной и спальни, все очень сильно взаимосвязано с выбором кухонной мебели и тех электроприборов, которые будут в нее встроены.

Здесь нет какого-то одного универсального варианта. Стоит произойти каким-то изменениям в гарнитуре, и тут же вся электрика поменяется самым кардинальным образом.

Более подробно по выбору конкретных электроточек и их расположению, можете ознакомиться в отдельной статье.

В ней описаны все оптимальные варианты расположения розеток и выключателей в данной кухонной зоне.

Ванная и туалет

Осталось пройтись по ванной комнате. Как правило, в этом помещении обязательно ставится вентилятор на вытяжку.

Выключатель под нее можете смонтировать на стене, недалеко от унитаза.

В допустимой близости от раковины, с соблюдением минимальных расстояний для мокрой зоны, устанавливаете блок с выключателем для подсветки зеркала и одну розетку.

Замечу, что розетки здесь должны быть не простые.

Ну и еще один выключатель монтируется при входе в саму ванную, для управления основным светом в этой комнате.

Выполнив электрику по вышеприведенным рекомендациям, и установив в своей двушке такое количество электроточек как указано в статье, вы получите хорошо освещенную, безопасную, удобную и эргономичную квартиру, в которой не придется через несколько лет опять штробить стены и прокладывать новые кабели и провода.

Источник — Zems.pro

Статьи по теме

на кухне, в спальне, гостиной, детской, ванной комнате

Для квартиры

Неудобное расположение электрических выводов, например в новостройках, не случайно. Электрик не знает как расположить розетки и выключатели в соответствии с вашими желаниями.

Ситуацию можно исправить во время ремонта. Какие правила и особенности помогут обеспечить комфорт разберем в этой статье.

Как расположить розетки и выключатели в квартире

Общие правила

Подготовительные работы начинаем с планирования схемы подключения.

Учитываем зоны. Заранее продумайте где вам хочется и будет удобно подключать технику. Планирование должно учитывать расположение мебели и электроприборов в доме.

На этапе проектирования распишем где какую технику расположить. Продумаем виды и типы осветительных приборов для разных частей помещений. Набросаем примерный план расстановки мебели и бытовых приборов. При составлении дизайн-проекта специалист учтет ваши интересы и разработает варианты с точными привязками. В нем на развертке стен будет указана точная высота расположения розеток и выключателей.

На какой высоте располагать розетки и выключатели

Основные моменты:

  1. Выключатели. Их расположение напрямую зависит от функционала. Где разместить выключатели основного источника света? Как минимум у входа в комнату. Дублирующий – так, чтобы управлять освещением, не вставая с рабочего места или дивана.
    Высота монтажа:
    — на уровне плеча взрослого человека — советский вариант. Неудобно, так как не все обладают среднестатистическим ростом, особенно дети;
    — на уровне опущенной руки: более естественный способ, подходит большинству.

    Важно также расположение выключателей — их не должно закрывать полотно двери.

  2. На какой высоте располагать розетки, варианты:
    — на уровне бедра: для любых приборов, стоящих на поверхностях;
    — непосредственно над плинтусом: для напольных торшеров и не часто используемой бытовой техники.

Важно

Если вы хотите правильно расположить в квартире выключатели и розетки, нельзя действовать на ощупь. Хорошо бы знать где проходят провода. Это может быть указано на монтажном плане электропроводки. Если есть возможность, запросите его при заселении в новостройку.

Если в квартире до вас кто-то жил, есть 2 способа определить схему разводки:

  • найти план в управляющей компании;

  • обратиться к специалисту, который «прозвонит» электропроводку и составит план.


Как правильно разместить розетки на кухне

Начинаем с кухни, потому что именно она больше всего населена электроприборами и техникой. Сложна по своему функциональному устройству. Здесь всё должно быть очень удобно.

Нас волнуют 2 вопроса: где и сколько.

Где расположить розетки на кухне будем решать только после детального планирования, когда есть четкое понимание конфигурации мебели, ширины и высоты всех шкафов, полок. Где будет располагаться бытовая техника и какая именно. Куда можно будет добавить новые бытовые гаджеты, если они появятся.

Варочная поверхность и духовка

Сейчас варочную поверхность и духовой шкаф чаще подключают порознь. Потребляемая мощность этих электроприборов велика и их включение одновременно с другим устройством может выбить пробки, например в старом доме. Поэтому для электроплит выпускают специальные трехфазные розетки на 20-25 А. Лучше всего модели со встроенным

УЗО = Устройство защитного отключения.

В итоге количество розеток: 2.

Холодильник

Где разместить розетку для холодильника вопрос важный. Хотя длина провода обычно в пределах 1 метра, прибор нежелательно подключать через удлинитель. Поэтому подключение делаем в месте выхода шнура. Приблизительно в 5 см от края. Для того, чтобы обеспечить к розетке свободный доступ.

Бывает, что холодильную камеру и морозилку встраивают в разных местах. Значит потребуется еще 1 розетка.

Встроенная техника: посудомоечная и стиральная машины и другая

Уделим ей особое внимание. Не размещайте розетку для подключения непосредственно за ними, лучше рядом. Иначе встраиваемые устройства могут не поместиться в нишу по глубине.

Расчет количества розеток тоже лучше начинать с такой техники, потом уже для отдельно стоящих приборов.

Вытяжка

Способ подключения зависит от модели. Открытую вытяжку чаще всего подключают напрямую. Где расположить розетку для вытяжки? Правильное место будет зависеть от габаритов вытяжки и инструкции по монтажу. Например, чуть выше уровня навесных шкафов на 5–6 см.

Рабочая поверхность

Мысленно расставьте приборы, подумайте где будет максимально удобно подключать миксер, кухонный комбайн, чайник и другую утварь. Прибавьте 1–2 розетки про запас, не помешают.

Бывает так, что есть несколько сценариев и не понятно на чем остановиться. Выход такой: разместите несколько групп розеток по 3–4 штуки с равномерным интервалом над рабочей поверхностью. Не забудьте про гнезда на острове.

На какой высоте располагать розетки

Высота размещения над столешницей колеблется от 10 до 30 см. Хорошо также ориентироваться на размер и рисунок плиток фартука.

В зоне столешницы лучше монтировать модели с крышкой для повышенной защиты от влажности IP 44.

Если точек подключения в нужных местах не хватает, выводите розетки на боковые поверхности кухонных шкафов.

На какой высоте расположить розетки на кухне

Мнения по этому вопросу расходятся.

Слишком низко:

  • не для всех удобно, ведь часто наклоняться сможет не каждый человек;

  • дети ползают по полу и сделать очередное «открытие» для них одно удовольствие, то есть это опасно, либо нужна надежная защита;

  • забивается пыль и грязь, опять же продумываем модель.

Самые распространенные варианты высоты в см 20–75, 100–130 см от пола.

Розетки в гостиной. Как правильно расположить

Первым делом продумываем меблировку. Учитываем также образ жизни и пожелания.

Начнем с мест отдыха — кресел, диванов.

Высота обычно берется по уровню бедра (75–90 см от пола).

Преимущество в возможности удобного подключения любых приборов, стоящих на поверхностях: настольной лампы, зарядки для телефона, ноутбука и других гаджетов. Если сместить розетку ближе к плинтусу, то будет свисать провод. К тому же родная зарядка иногда бывает очень короткой.

Для торшеров наоборот лучше уровень 30 см от пола. Можно компактно сложить шнур и закрепить стяжкой.

Маскировочный вариант — прячем в плинтусе: для редко используемой техники.

Количество розеток лучше запланировать с запасом по обе стороны дивана и у кресел.

Особые планировки требуют особых решений:

  1. Островная планировка, когда диван стоит по центру комнаты.

  2. Мебель стоит на достаточном удалении от стен.

  3. Зона кабинета или библиотеки в гостиной. Стол в окружении книжных полок.

Эти интерьеры легко испортить удлинителем, протянутым к стене.

В таких случаях должна быть предусмотрена возможность подключать локальное освещение в центральной части комнаты. Здесь подойдут варианты размещения розеток, утопленные в пол.

Для мебели есть 2 удачных технических решения:

  • в столешнице выпиливают отверстие, которое при необходимости закрывают Г-образной заглушкой, в нём прячут розетку;

  • в корпус мебели встраивают выдвижную розетку с заглушкой на конце.

Телевизор

Для подключения понадобится несколько точек. Высота должна быть продумана. Это позволит:

  • максимально приблизить телевизор к стене;

  • избежать помех при монтаже кронштейна;

  • без труда подключить к ТВ любые кабели.

Настенный телевизор на кронштейне: оптимальная высота розеток около 130 см. Их положение не должно совпадать с выступами на тыльной стороне прибора. Понадобятся 2–3 обычных точки, 1 ТВ- и 1 интернет-слот.  Слоты для колонок музыкальной системы и домашнего кинотеатра.

Для подсчета общего количества розеток:

  • составьте список всех электроприборов, которые у вас есть и которые вы хотите купить в ближайшие годы;

  • мысленно пройдите маршрут перемещения пылесоса. Для больших комнат установите точки подключения на входе и в дальней части комнаты.

Как правильно разместить розетки и выключатели в спальне

Спланируйте интерьер. Определите сценарии освещения. Должно быть удобно включать и выключать свет, розетки и выключатели не должны быть скрыты за мебелью. Лишние усилия в зоне релакса неуместны.

Сколько розеток понадобится, можно поинтересоваться у дизайнера. Эргономика пространства дело серьезное. Учитываем также свою индивидуальность, то есть привычки и образ жизни. Все необходимые точки подключения планируйте на расстоянии вытянутой руки от места отдыха.

Количество источников света зависит от количества обитателей.  С каждой стороны спального места — отдельный светильник. Где будет стоять кровать определяем до начала планирования с точностью до сантиметра. От этого зависит место вывода для подключения осветительных приборов.

Рядом с кроватью запланируйте выключатель для верхнего света, как в отелях. Включите в одну рамку парные выключатели, 1 для общего источника света, 1 для локального.

Отдельная подсветка нужна для:

  • туалетного столика с зеркалом;

  • зеркала со встроенной подсветкой;

  • шкафа со светодиодной лентой внутри.

Итого плюс 3 штуки.

Не помешает розетка для подключения для пылесоса и увлажнителя воздуха.

Детская комната

Когда будете решать где расположить розетки в детской, учтите, что они должны быть безопасны. Удачное решение – защитные шторки.

Они крепятся к крышке с внутренней стороны. Автоматически закрывают гнезда. Это не дает вставить в них инородные предметы – проводники тока. Ассортимент широкий. Выпускают даже отдельные линейки таких устройств. Они надежно уберегают от ударов током.

Кабинет

Для домашнего офиса необходимо несколько выходов у рабочего стола. Для подключения стационарного компьютера подойдет нижний уровень розеток.

Для работы за ноутбуком и подзарядки планшета или смартфона розетки лучше иметь под рукой.

К точному количеству розеток прибавьте: для светильника, зарядного устройства, сетевого фильтра и охлаждающей платформы для ноутбука.

Ванная

В открытом доступе должны быть розетки для фена и электробритвы.

Если стиральная машина находится здесь, то + 1.

Для подключения дополнительных электроприборов тоже нужно предусмотреть скрытое питание.

Можно проложить кабель под плинтусом до тумбы с раковиной и вывести розетку на полку или внутренний выдвижной ящик. Это в том случае, если  подключение монтируется в уже готовой ванной комнате.

Прихожая

Отталкиваться будем от площади помещения. Лучше размещать трозетки в нескольких местах по всему периметру.

Какие ставить розетки и выключатели в зависимости от типа и вида

Типы розеток

Нестандартные розетки.  Такие как USB-модели для зарядки телефона/планшета и специальная для стационарного телефона. Их можно разместить в одной рамке со стандартными.

Розетки с крышечкой. Декоративный камуфляж. Для красоты и чтобы скрыть от детских глаз. Крышечка откидывается.

Розетки в полу. У них особая конструкция для монтажа. Их утапливают в пол и снабжают закрытыми лючками. Конструкция с утапливаемой лицевой панелью препятствует скоплению пыли и других инородных тел. В неактивном состоянии панель находится на одном уровне с декоративной рамкой и не соприкасается с токопроводящими контактами. Нажали и скрыли контакты. Удачное, практичное и долговечное устройство. Защита от пыли и детского любопытства.

Умные розетки или дистанционно управляемые.

Используются, когда нужно разместить розетки, которые умеют слушаться вас. Отличие от обычных: их можно запрограммировать на работу в определенное время,  управлять с компьютера, смартфона или с помощью специального пульта. Возможные типы управления:

  • радио-модели;

  • по телефону;

  • с помощью SMS;

  • по Wi-Fi.

По внешнему виду:

  • накладные, похожи на переходники;

  • вмонтированные в стену.

Возможности:

  1. Отключать технику, питающуюся от сети:
    — при неисправности;
    — когда никого нет дома;
    — при скачках напряжения;
    — включать и выключать в заданное время;

  2. Контролировать состояние техники, подсоединенной к сети.

  3. Экономить электроэнергию, в режиме ожидания.

Где размещать выключатель в зависимости от типа

Многофункциональные выключатели — для любителей комфорта. Подходящий вариант для спальни и гостиной. На несколько клавиш программируются разные устройства. Их можно включать и выключать одним нажатием.

Оптимальный вариант 3–4 пластины. На две подключают источники света, например центральный и боковой. На остальные — кондиционер и шторы. В результате получается комфортная среда обитания. Ловким движением руки создается любой сценарий освещения. К тому же к таким выключателям можно подсоединить любую технику или настроить программу-таймер.

Выключатели со встроенным датчиком движения

Включается и выключается вручную. По истечении некоторого времени, которое определяется моделью, свет гаснет автоматически, если не будет зафиксировано движения. Подобный тип не используют для жилых комнат.

Они предназначены для холлов, ванных комнат или гардеробных. Экономия электроэнергии для забывчивых.

Выключатель дистанционного управления

Беспроводной. По сути это пульт дистанционного управления для света. Устанавливается в любой точке помещения, крепится к стене. Не требует дополнительного питания. Работает на встроенном гальваническом элементе. Управляет светильниками посредством радиосигнала.  Ему подчиняются лампы накаливания, а также галогенные, энергосберегающие и светодиодные лампы. Удобно в случае проблемной проводки. Подойдет, если невозможно вывести обычный выключатель в нужное место.

Кнопка Master-off

Супер-выключатель техники. Разместите у выхода из дома или квартиры. Одно нажатие кнопки отключает все розетки, за исключением холодильника и приборов, которые должны работать весь день. Перестанете волноваться, выключили утюг или нет. Безопасность, спокойствие, экономия времени и средств.

Электрика — дело тонкое, без специалиста далеко не всегда можно справиться. Мы готовы помочь. Включаемся в работу на любом этапе. Будем с вами от начала проектирования до конца ремонта.

Подскажем как расставить розетки и выключатели в доме и квартире грамотно. И не забудьте, наши партнеры LEGRAND Valena LIFE готовы сделать скидку на розетки и выключатели.

Расположение розеток и выключателей в квартире

Постоянно распутывать кабели питания разнообразной бытовой техники – дело не из приятных. Чтобы избежать такой ситуации, необходимо тщательно спланировать установку и размещение в различных точках помещения нужного количества электрических розеток. Как показывает статистика, в большинстве современных домах имеется не менее шести электрических приборов, кроме того, электророзетки периодически используются для зарядки различных гаджетов. В этой статье мы разберемся, каким должно быть расположение розеток в квартире, чтобы использование бытовой аппаратуры не доставляло дискомфорта.

Как спланировать установку?

Планировать, где будут установлены розетки в вашей квартире, лучше всего одновременно с разработкой дизайна помещения. Если сделать проект интерьера специалист может и самостоятельно, то план размещения розеток, как и выключателей, следует проработать вместе с ним. Дизайнер не волшебник, и он не угадает, где должна стоять розетка, чтобы вы, например, работали на ноутбуке в спальне. Поэтому определиться с размещением стационарных элементов электропитания необходимо до того, как проект будет утвержден.

При самостоятельной планировке интерьера нужно учитывать, где будет стоять мебель, иначе может получиться так, что электророзетка окажется за шкафом-купе, где она будет бесполезна. Разработав интерьер и определившись с обстановкой, можно переходить к вопросу расчета и монтажа электрооборудования.

Чтобы упростить планирование обстановки, лучше всего заранее определиться, какие модели различной мебели будут находиться в доме.

Зная их размеры и место размещения, вы легко определитесь с расположением розеток и выключателей.

Также заранее желательно ознакомиться с недочетами в расположении розеток и выключателей, которые показаны на видео:

Правила установки элементов питания в разных помещениях

Розетки устанавливаются в помещениях квартиры, в первую очередь, исходя из назначения конкретной комнаты, а также электроприборов, которые будут в ней установлены. Разберемся, сколько розеток должно быть в помещениях и где их лучше устанавливать.

Кухня

Практически в любой современной кухне имеется большое количество электроприборов. Поэтому первый шаг в проектировании интерьера – определение мест для каждого из них. Большинство аппаратов устанавливается на кухонном гарнитуре.

Исходя их этого, дадим несколько рекомендаций на тему размещения точек электропитания на кухонном фартуке:

  • Электророзетки, предназначенные для встроенной техники, следует разместить за соседними шкафами, поскольку включать такие электрические приборы непосредственно напротив их задней панели запрещено.
  • Точка питания для кухонной вытяжки монтируется на расстоянии 0,6 м от верха навесного шкафа.
  • Для запитки мелких кухонных аппаратов, типа блендера или миксера электророзетки монтируются на высоте 0,2-0,3 м от поверхности столешницы.

Нужно помнить также о необходимости установки точек питания для варочной панели, духовки и холодильника. Варочную панель не следует подключать в двойную розетку вместе с духовым шкафом – элемент питания не выдержит такой нагрузки. Еще одну-две точки питания можно установить рядом с обеденным столом.

Наглядно про розетки на кухне на видео:

Гостиная

Имеется четыре варианта размещения электророзеток в таких комнатах, как зал и гостиная. К ним относятся:

  • Дверной проем. Элементы электропитания монтируются здесь обычно для подключения пылесоса и электрического обогревателя. Установка должна осуществляться на высоте 0,3 м от уровня пола, при этом расстояние до двери должно составлять не менее 0,1 м.

  • Диванная зона. В этом месте точки электропитания должны размещаться таким образом, чтобы в них было удобно включать шнур питания ноутбука или зарядное устройство для планшетного компьютера или мобильного телефона. Нельзя забывать и о таких необходимых приборах, как торшеры и светильники, а также кондиционер.
  • Зона ТВ. Точка питания здесь должна размещаться на стене за панелью прибора, если речь идет о подвесном телевизоре, или, если аппарат установлен на подставке, таким образом, чтобы при взгляде на экран не было видно кабелей.
  • Пространство около рабочего стола. Если в квартире небольшое количество комнат, гостиная нередко выполняет функцию кабинета. В таком случае число разъемов электропитания следует увеличить. В этой зоне нужно расположить розетки для подключения ПК или ноутбука, а также настольной лампы.

Спальня

Любое спальное помещение можно разделить на несколько зон, в в которых нужно разместить точки электропитания. Розетки в спальне в первую очередь нужно установить около прикроватных тумбочек или кровати для подключения ночного светильника, который особенно необходим для любителей почитать перед сном журнал или книгу.

При наличии в комнате для отдыха письменного стола около него нужно расположить две электророзетки, в одну из которых подключается настольная лампа, а в другую – компьютер. Высота их над рабочей поверхностью должна составлять приблизительно 0,2 м. При установке в этой комнате телевизора необходимо еще как минимум две точки питания, которые монтируются на высоте приблизительно 1,3 м от уровня плинтуса. Чтобы кабели не портили интерьер, их желательно спрятать за телевизором.

Около дверного проема также необходимо разместить элементы электропитания, в которые можно будет подключить пылесос или электрический камин.

На видео дополнительно показаны нюансы расположения розеток и выключателей в квартире:

Таковым должно быть расположение розеток в спальне. Теперь переходим к следующему помещению, на котором нужно остановиться более подробно.

Ванная комната

Размещение розеток в этой комнате также стало необходимостью. В них подключается стиральная машина, электробритва, фен, а при отсутствии в доме горячего водоснабжения – электрический водонагреватель. Правила устройства электроустановок гласят, что точки питания не должны располагаться близко к ванной (душевой кабине), и расстояние между ними должно быть не менее 0,6 м.

Поскольку влажность в этом помещении наиболее высока, то количество стационарных элементов питания в нем желательно сократить до минимума.

Розетки, которые устанавливаются в ванной комнате, должны быть защищены от попадания влаги на контакты специальной крышкой. Кроме того, ПУЭ предусматривает возможность использования в этом помещении только тех элементов, схема которых предусматривает подсоединение к устройству защитного отключения. В аварийной ситуации оно прекратит подачу электроэнергии и не допустит возникновения пожара.

Прихожая

Через это помещение проходит любой человек, вошедший в квартиру. Здесь обычно устанавливается один-два разъема электропитания – для подключения пылесоса или аппарата для сушки обуви.

Заключение

Мы разобрались, сколько розеток нужно устанавливать в каждом из основных помещений для комфортного пользования электроприборами. Напоследок нужно сказать, что в каждом помещении, по возможности, желательно предусмотреть по одной дополнительной розетке. Это позволит при подключении новой техники или какого-нибудь аппарата для хозяйственных работ обойтись без удлинителей.

Ознакомившись с этой статьей, вы получили представление о том, каким должно быть расположение электрических розеток в квартире. Надеемся, что эти рекомендации помогут определиться с количеством точек электропитания, необходимым для вашей квартиры, и местами, где следует их устанавливать.

Электроплан — Планирование электромонтажных работ

Трудно вызвать много энтузиазма по поводу выполнения электрического плана во время ремонта, но вы будете очень рады, если найдете время, чтобы выполнить его должным образом. Комната, в которой розетки и выключатели находятся в нужном месте, намного удобнее для жизни, чем та, в которой вам придется бродить в темноте, чтобы включить лампы.Мне нравится одно нажатие переключателя, чтобы сделать все — или почти все.

Первое, что нужно сделать при планировании комнаты — это расстановка мебели — подойдет даже грубый набросок. Когда у вас есть это и вы знаете, где, например, будут находиться диваны, вы можете отметить, где должна быть размещена каждая розетка. Это миф, что они не стоят много и что стоит вкладывать больше, чем нужно. Розетки не так привлекательны, и загонка проводов в стены может значительно увеличить счет от электрика.

Переключатели

— непростая задача для понимания: существуют трехклавишные, двусторонние, переключаемые, тележки или диммерные режимы. Мой мозг начинает заклинивать. Но сохраняйте спокойствие. Банды указывают количество переключателей на пластине, и каждый переключатель управляет отдельной схемой. Таким образом, трехклавишный выключатель будет выполнять три цепи, которые могут быть потолочными светильниками, настольными лампами и настенными светильниками. Способы указывают количество переключателей, управляющих фарами. Итак, если у вас есть один выключатель на одном конце коридора и один на другом, работающий с одним комплектом света, то это будет двухпозиционный двухпозиционный выключатель.Укажите пластины переключателей, которые вы хотите — мне нравится True Edge с отделкой из латуни. Пусть их купит электрик, так как это может сбить с толку и делать это самому не удастся.

Спальни — это то место, где нужно проявлять методичность. В идеале вы хотите иметь возможность управлять всем освещением, по крайней мере, с одной стороны кровати, а также у двери. Поместите выключатели над прикроватной тумбочкой и в нескольких сантиметрах от кровати. Вставьте лампы в розетки на 5 ампер, иначе вы с ума сойдете, прыгая и вставая с постели, чтобы включать и выключать их все.

Я использую Urban Cottage Industries для изготовления фурнитуры, ламп Factorylux и льняной или шелковой ткани. Если вы используете эмалевые оттенки, выбирайте льняной флекс, так как он имеет такой же утилитарный вид. Эмалевые абажуры — хороший источник актуальных оттенков. В заключение, поставьте все на диммеры; сила света, которая вам нужна, сильно меняется в течение дня.

ШЕСТЬ ПРАВИЛ ДЛЯ ПРОЕКТИРОВАНИЯ ЭЛЕКТРИКИ, КАК ПРОФЕССИОНАЛЬНОЙ

1. Вставьте 5-амперные розетки для настольных ламп, чтобы их можно было включить на стене.

2. Подумайте о розетках в полу для светильников. Убедитесь, что розетка достаточно утоплена, чтобы, когда что-то подключили, крышка могла снова подняться и оставаться заподлицо с полом — ваш электрик может не подумать об этом.

3. Теперь вы можете купить розетки с портами USB. Стоит поставить на кухню парочку телефонов и айпадов.

4. Не идеально иметь розетку в середине стены за предметом мебели, так как в этом случае вам придется постоянно перемещать мебель, чтобы добраться до нее.Вместо этого держите их ближе к краю мебели — вот здесь и появляется план мебели.

5. Если у вас в ванной есть шкафчик, вставьте в него розетку для бритвы для электрической зубной щетки.

6. Розетки на лестничной площадке и лестнице пригодны для пылесосов.

Рита Заметки: как создать эффективное хранилище

Как определить, какой автоматический выключатель контролирует розетку или свет в вашем доме

Как определить, какой автоматический выключатель управляет освещением или розеткой в ​​вашем доме

Проблема: Вам необходимо выполнить некоторые электромонтажные работы на определенной розетке, выключателе или осветительном приборе в вашем доме.Вы знаете, что первое, что вам нужно сделать, это отключить автоматический выключатель этого устройства. Но какой выключатель правильный.

Решение: Пройдите к главной электрической панели, откройте внешнюю крышку и вы увидите 20-30 или более автоматических выключателей. Не паникуйте, на обратной стороне крышки панели есть список по номерам выключателей. Рядом с каждым номером выключателя приводится описание каждой цепи и того, что она контролирует. Это, конечно, лучший сценарий.Описание может быть минимальным — например, «освещение» или «розетки» с линией, идущей вверх и вниз, охватывающей 3, 4, 5 или более выключателей. Иногда в этом списке ничего не написано.

Вместо того, чтобы выключать все «осветительные» автоматические выключатели, вы должны идентифицировать и маркировать эти цепи. Для этого вам понадобится помощник. Каждый из вас берет свои сотовые телефоны и, находясь рядом с автоматом и вашим помощником внутри, устанавливает связь. Попросите помощника подойти к устройству, на котором вы хотите работать (розетка, включенный светильник и т. Д.).). Если вы работаете с розеткой, подключите к розетке лампу или радио (включенное) и убедитесь, что розетка находится под напряжением. Если розетка выключена, включите выключатель, чтобы розетка была под напряжением. Если вы работаете с настенным бра или любым типом встраиваемого освещения (освещение, которое не подключено к розетке), убедитесь, что светильник включен. Теперь, пока вы общаетесь со своим помощником, выключайте выключатели по порядку, пока ваш помощник не сообщит, что свет (или радио) погас.Подключив радио к розетке, вы можете сделать это самостоятельно, увеличив громкость и открыв двери и окна. После того, как вы определили цепь, вы хотите пометить ее на диаграмме рядом с номером выключателя. Вы можете сделать то же самое для других выключателей, чтобы вам не пришлось делать это в будущем.

ПРИМЕЧАНИЕ: Вы можете устранить несколько прерывателей, используя следующую информацию. Автоматические выключатели розеток и освещения должны иметь обозначение «15» AMP или «20» AMP.Групповые выключатели (два выключателя, соединенные вместе на своих переключателях) и выключатели с номиналом «20» AMP не будут использоваться для электрических розеток или цепей освещения. ПРИМЕЧАНИЕ ПО БЕЗОПАСНОСТИ: После того, как вы определили и отключили автоматический выключатель, дважды проверьте мультиметром, чтобы убедиться, что питание отключено. См. Раздел «Как использовать мультиметр» на этом веб-сайте. выс ..

Основы блока автоматических выключателей

для каждого домовладельца

Каждый домовладелец должен быть знаком с работой и особенностями панели автоматического выключателя / коробки электрического выключателя, которая находится в подсобном помещении и подает электроэнергию в дом.Знание того, что это такое, почему это важно и как работает, может помочь вам в устранении неполадок с электричеством в доме и избежать опасных ситуаций.

И, к счастью, это не сложно!

Вот все, что домовладельцу нужно знать о панели автоматического выключателя / распределительной коробке :

Как работает блок автоматического выключателя?

Панель главного выключателя — это, по сути, большой выключатель, который безопасно распределяет электроэнергию в ваш дом.В коробке автоматического выключателя также находятся другие более мелкие вспомогательные переключатели, которые подключаются к определенным областям вашего дома. Эти небольшие переключатели называются выключателями, и их функция заключается в обеспечении электробезопасности.

Таким образом, как домовладельцу, вам нужно будет получить доступ к главной панели автоматического выключателя только при отключении питания или при выполнении ремонта или замены.

Почему коробка автоматического выключателя важна для домашней безопасности?

Электроэнергия, которая течет из линии вашей коммунальной компании, проходит через счетчик в главную панель автоматического выключателя .Это делает вас и вашу семью уязвимыми для поражения электрическим током от вашей бытовой техники, системы отопления, вентиляции и кондиционирования воздуха и электронного оборудования, а поражение электрическим током, ожоги и пожары могут нанести серьезный ущерб жизни и имуществу.

Панель автоматического выключателя обеспечивает питание, но также имеет функции безопасности, которые защищают проводку и предотвращают поражение электрическим током и возгорание из-за перегрузки или перегрева. Механизм безопасности панели автоматического выключателя защищает ваш дом и его жителей от всех опасностей, связанных с неправильным заземлением, короткими замыканиями, колебаниями напряжения, неисправной проводкой и поврежденной изоляцией.

Основные функции безопасности панели автоматического выключателя

Основные источники электропитания и материалы для панели автоматического выключателя:

  • Главный автоматический выключатель — это выключатель, который включается и выключается для управления протеканием тока. Таким образом, если возникает перегрузка из-за короткого замыкания или из-за того, что одновременно работает слишком много устройств, соответствующий автоматический выключатель автоматически отключается, чтобы перекрыть прохождение тока.Стандартные выключатели можно подразделить на следующие две категории:
  • Однополюсный выключатель — Эти однополюсные выключатели обычно рассчитаны на ток от 15 до 20 А, обычно встречаются в большинстве автоматических выключателей и могут выдерживать напряжение до 120 В.
  • Двухполюсный выключатель — Эти полюсные выключатели доступны с разной силой тока и могут выдерживать 240 вольт. Двухполюсные выключатели предназначены для крупной бытовой техники, такой как кондиционеры, водонагреватели, стиральные машины и плиты.
  • Прерыватели цепи от дугового замыкания — Это специальные автоматические выключатели, разработанные для дополнительной защиты от электрического пожара и поражения электрическим током.
  • Субпанели — субпанели — это небольшие блоки выключателей , предназначенные для обработки большего количества цепей, когда у вас нет места для размещения новых цепей.
  • Шины — Два ряда на главной панели автоматического выключателя подключаются к шинам под напряжением. Здесь ток течет от главного выключателя к разветвительным цепям и достигает розетки.

Различия между размерами коробки выключателя

В идеале в большинстве домов есть автоматические выключатели на 100 или 200 ампер, в зависимости от количества электричества, которое требуется панели, и количества цепей, добавленных к главной панели автоматического выключателя.

Итак, когда кому-то нужен автоматический выключатель большего размера, они могут иметь в виду усилители или количество цепей.

Предупреждающие знаки для замены коробки автоматического выключателя

В идеале долговечности и надежности коробки выключателя должно хватить на 25-30 лет, но вам может потребоваться заменить ее раньше, если вы заметите любой из следующих признаков:

  • Автоматический выключатель часто срабатывает
  • Автоматический выключатель не сбрасывается
  • Перегрев источников электропитания и материалов
  • Запах гари в щите выключателя
  • Физическое повреждение источников питания и материалов

Напоминания о безопасности для домовладельцев

Если вы проверяете панель автоматического выключателя в какой-либо момент, это, вероятно, связано с электрическими проблемами или отключением питания.Но прежде чем приступить к проекту своими руками, имейте в виду следующие моменты:

  • Включите и выключите переключатель и проверьте различные области вашего дома, контролируемые главным выключателем
  • Всегда работайте сухими руками и на сухой поверхности
  • Избегайте повторного сброса отключения питания, если автоматический выключатель не сбрасывает
  • Не прикасайтесь к поврежденной и оголенной проводке и не пытайтесь устранить ее, всегда вызывайте лицензированного и сертифицированного электрика!

Если вы часто сталкиваетесь с проблемами, связанными с панелью автоматического выключателя, переключитесь на наши высококачественные, надежные и долговечные автоматические выключатели, чтобы вы всегда были спокойны.Позвоните нам по телефону 1.800.458.9600.

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния. Он хранит обширный инвентарь электрических соединителей, фитингов, автоматических выключателей, распределительных коробок, проводов, предохранительных выключателей и т. Д. Он закупает электрические материалы у ведущих компаний по всему миру. Компания также ведет обширный инвентарь взрывозащищенной электротехнической продукции и современных решений в области электрического освещения.Поскольку компания D&F закупает материалы оптом, она занимает уникальное положение, предлагая конкурентоспособную структуру ценообразования. Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

Что делать, если в ЧАСТИ моего дома отключено электричество?

Что делать, если в моем съемном доме или квартире отключено электричество только частично? GFCI и автоматические выключатели.

Если все ваше питание отключено, вероятно, отключение электроэнергии. Свяжитесь с Duke Energy 800.343.3525. Если в некоторых из ваших розеток пропало электричество, давайте проведем небольшое тестирование и посмотрим на это отличное видео!

Отключено GFCI

GFCI с контрольным желтым светом, указывающим на отключение.Нажмите «Сбросить».

На самом деле это просто разновидность сработавших выключателей. Многие электрические цепи в доме (особенно кухня, ванные комнаты и внешние розетки) имеют так называемый GFCI (или GFI). Это «прерыватель замыкания на землю». GFCI — это устройство, которое отключает электрическую цепь, когда обнаруживает, что ток течет по непредусмотренному пути, например, через воду или через человека. Это хорошая вещь! GFI могут отключиться по разным причинам, и они отключают питание цепи до тех пор, пока GFI не будет сброшен.

Для его сброса необходимо найти розетку, на которой есть две кнопки: тест и сброс. Он также, скорее всего, будет гореть желто-оранжевым светом при отключении. Нажмите сбросить.

Если он сразу же снова отключается, попробуйте отключить оборудование от сети и сбросить его. Если вы обнаружите, что он не срабатывает после того, как вы что-то отключили, то, вероятно, с этим устройством что-то не так. Также возможно, что розетки или фонари переместятся с помощью заземляющего или нейтрального провода и коснутся чего-то еще, создав «непреднамеренный путь».«Если сброс не решает проблему и вы не можете найти проблемное устройство, отправьте заявку, и мы можем пригласить электрика для проверки. Обратите внимание, что сброс GFCI похож на домашний 101, основные вещи.

Выключатели срабатывания

Коммутационная панель. Найдите выключатель, который выключен или частично выключен, затем полностью отключите его, а затем снова включите.

А, значит, в большинстве случаев, если в некоторых, но не во всех ваших домах / квартирах отключено электричество, вы, скорее всего, сработали выключатель.Возможно, в розетку было вставлено слишком много вещей, или скачок напряжения вызвал перегрузку. Найдите панель автоматического выключателя (часто в гараже или туалете) и посмотрите, не перевернут ли один из выключателей частично. Если это так, отодвиньте его полностью, а затем снова включите и посмотрите, что произойдет. Если необходимо сбросить часть дома без электричества. Если он снова споткнется, то может произойти пара вещей. Скорее всего, что-то, подключенное к этому выключателю, замкнулось и вызвало его срабатывание. В более редких случаях неисправен выключатель, но это случается не так часто.

Это видео охватывает все, от GFCI до автоматических выключателей и многое другое.

Потеряна фаза

Существует также очень редкая ситуация, когда в части вашего дома может явно отключаться электричество, и Duke Energy по-прежнему несет ответственность за это. Возможно, что-то случится с одним участком линии («одна фаза») вашего дома, в результате чего дом будет работать от половины напряжения. В этом случае большинство ламп и подобных устройств будут работать, но большие приборы, которым требуется больше энергии, не будут….Да, это случилось у меня дома…

Если в части вашего дома отключено электричество, и вы не можете понять это, просто отправьте билет через свой портал, и мы попросим электрика проверить это. Обратите внимание: если к вам подключено что-то, что вызывает отключение питания, вы полностью несете ответственность за этот сервисный вызов. Обогреватели и тому подобное — одни из самых распространенных виновников.

Есть ли стандартное количество розеток на комнату на квадратный фут?

Требования к сосудам чуть более подробны, чем каждые 12 футов.И есть исключения, когда по согласованию с вашим электриком (почти всегда кто-то другой, кроме bldg insp) вы можете отказаться от размещения розетки. Вот несколько вещей, основанных на уроках, извлеченных во время моей сборки:

— розетки и выключатели должны быть размещены на одинаковой высоте в пределах комнаты. НО нет кода, определяющего высоту. Высота розеток регулируется для детей и людей с ограниченными физическими возможностями.

— В первую очередь необходимо спроектировать план ванны / кухонного шкафа, чтобы стенные розетки очищали заднюю панель столешницы и оставались под навесными шкафами.

— Планируйте установку большего количества розеток, чем требует код. Код минимальный. Вы можете переборщить, но я рекомендую следующее: розетка под каждым настенным выключателем в комнате, розетки в карнизе крыши для светильников Christman / party, внешние розетки в каждом углу дома (на уровне земли и палубы), по крайней мере, одна розетка в незавершенных помещениях ( например, чердаки), а также потолочные розетки в каждой комнате (для немедленного или будущего использования).

— Кодекс требует наличия розеток GFCI на 20 А в ванных комнатах / кухнях.Для этого требуется проводка 12 га, тогда как для схем 15 А требуется только провод 14 га. Однако многие электрики сегодня проводят повсюду проводку 12га. 12ga толще и дороже, но стоит того. Другой вариант — узнать, хочет ли ваш электрик подключить розетки и лампы к отдельным цепям. Запустите розетки на 12 га, а фары на 14 га.

— подключите датчики дыма / CO2 к цепи освещения, используемой ежедневно. Это помогает быстро предупредить вас, если выключатель сработает и вы потеряете первичное питание детекторов.

— не забудьте спланировать расположение розеток низкого напряжения (кабельное телевидение, компьютерная сеть, телефон и т. Д.). Расстояние от розеток должно быть не менее 10 дюймов.

— проложить линию метро до любого здания, не примыкающего к дому.

— спросите о защите от перенапряжения для всего дома на вашей электрической панели, НО все же планируйте использовать удлинители с защитой от перенапряжения для всей вашей электроники.

Это может показаться сложным, но я думаю, что проектирование расположения розеток намного проще, чем проектирование освещения.Удачи.

Справочник по электрике в старых домах

Большинство старинных домов были построены в эпоху до того, как электрическое освещение и бытовая техника стали стандартом в домах и, как таковые, просто не были спроектированы с учетом современных требований к электричеству.

Это делает старые электропроводку и арматуру поводом для беспокойства, поскольку они не только не соответствуют требованиям современного образа жизни, но и представляют потенциальную угрозу безопасности, которая может привести к возгоранию или поражению электрическим током.

Хотя очень важно работать вместе с электриком, когда дело доходит до проводки или повторного подключения, наше руководство по электрике в старых домах идеально подходит, если вы хотите понять, что необходимо сделать.

Если вы занимаетесь электрикой в ​​рамках более крупного проекта, наше руководство по ремонту дома содержит множество советов экспертов.

Нужно ли мне ремонтировать мой дом?

Если в вашем доме не меняли электропроводку в течение последних 25–30 лет, то, вероятно, потребуется хотя бы частичный ремонт электропроводки. Если вы не уверены, не рискуйте — вызовите квалифицированного электрика для проверки.

Чтобы все работало должным образом, рекомендуется каждые 10 лет проводить профессиональный осмотр электрики.По завершении электрик составит EICR (отчет о состоянии электроустановки).

Верхние знаки, электричество, нуждаются в обновлении

  • Старомодный блок предохранителей (теперь известный как потребительский блок). Это может быть деревянная задняя панель, чугунные переключатели, белые керамические предохранители или смесь предохранителей.
  • Накладные кабели , идущие вдоль плинтусов и вверх по стенам, выглядят некрасиво и предполагают, что проводились минимальные работы по быстрому ремонту.Однако иногда его используют, чтобы не повредить ткань здания.
  • Кабели, покрытые черной резиной, свинцом или тканью — современные кабели имеют покрытие из ПВХ.
  • Старомодные розетки и бакелитовые выключатели . Хотя, иногда они остаются в нерабочем состоянии, или могут быть установлены новые конструкции реплик.
  • Сочетание различных стилей розеток и переключателей указывает на то, что произошла частичная переустановка проводки.

Сколько стоит переналадка?

Средняя стоимость переустановки трехместного полуфабриката в Великобритании составляет 3500 фунтов стерлингов, но эта сумма будет варьироваться в зависимости от того, где вы живете.Если дом больше, работа более сложная или есть проблемы с доступом, цена на электроэнергию соответственно вырастет.

Иногда полной перепрограммирования можно избежать. Если кабели надежны и способны выдерживать любые дополнительные нагрузки, их можно модернизировать, добавив современный потребительский блок, надлежащие устройства заземления и перекрестные соединения.

Добавление новой розетки с помощью ответвления может быть делом своими руками, но не полной заменой проводки

Что делать с электрикой своими руками?

По закону разрешается выполнять только минимальные электромонтажные работы на условиях «сделай сам» без необходимости проверки работы компетентным электриком — услуга, которую готовы предоставить немногие, — и получения одобрения строительных норм.

Опытный мастер по ремонту может добавить новую розетку, запустив ответвление, или добавить или изменить осветительную арматуру, но когда дело доходит до более важных работ, вы всегда должны обращаться к профессионалу.

Любые новые электромонтажные работы должны соответствовать действующим строительным нормам, а по завершении должен быть выдан сертификат. Для получения дополнительной информации посетите сайт «Электрическая безопасность прежде всего».

Составьте план того, что вам нужно, чтобы избежать ошибок и изменений позже

Как составить электрический план

Больше из Period Living

(Изображение предоставлено: Period Living)

P eriod Журнал Living — идеальный источник вдохновения для тех, кто владеет более старой собственностью или просто любит характерный стиль. Ознакомьтесь с последними предложениями по подписке.

Важно составить план электропроводки до начала работ, чтобы вы точно знали, где вам нужны светильники и розетки. Дополнения в середине обходятся дорого, и если вы упустите полезную точку питания, вы пожалеете об этом позже.

Используя план дома, отметьте положение вашей мебели, затем добавьте расположение осветительных приборов, розеток и выключателей, а также других электрических точек. Подумайте о включении дополнительных принадлежностей, таких как освещение под шкафом и прикроватное освещение.

Всегда включайте больше розеток, чем вы думаете, потребуется, и не забывайте включать расходные материалы для котлов и стационарных приборов.

Планируйте будущее, добавляя воздуховоды с тросом при укладке полов или при проведении работ со стенами, чтобы кабели можно было протянуть позже.

По окончании работы нарисуйте планы, показывающие кабельные трассы, где бы ни проводились новые электромонтажные работы. Это предотвратит случайное повреждение проводки в будущем.

По возможности старайтесь не прорезать рейки под штукатуркой во время электромонтажных работ.

Что необходимо при повторном подключении?

К сожалению, установка новых кабелей и розеток нарушает структуру дома, поэтому постарайтесь провести работы по электрике на ранних этапах ремонта или ремонта, а также одновременно с любыми переделками центрального отопления или водопровода. Лучше всего, если вы сможете съехать, когда будут работать.

Наилучший способ подойти к электромонтажным работам в старых домах — убрать как можно большую часть установки вне поля зрения в нечувствительных местах (подсобные помещения или пустоты, такие как полости в полу), чтобы минимизировать ее физическое и визуальное воздействие.

Перед тем, как начать ремонт электропроводки, важно помнить следующее:

  • Штукатурка будет затронута, поэтому убедитесь, что повторные штукатурные работы соответствуют характеру дома; обратите внимание на дышащую известковую штукатурку.
  • Старые половицы необходимо аккуратно поднять — рекомендуется закрепить их винтами, а не гвоздями, для доступа в будущем.
  • Если ваш дом построен с использованием традиционных материалов, таких как дубовый каркас, глыба или массивная каменная кладка, убедитесь, что вы нанимаете электрика, имеющего опыт работы с такими зданиями.
  • Старайтесь избегать прокладки кабелей в пространстве на крыше . Если это неизбежно, кладите их над изоляционными материалами, а не под ними, чтобы предотвратить их перегрев.
  • Постарайтесь сделать так, чтобы внешние крепления для кабелей или ламп были сделаны в растворе, а не лицевой стороной из кирпича или камня. Их нелегко отремонтировать, тогда как строительный раствор может быть успешно залатан в будущем.

Кабели должны быть проложены поверх изоляции, чтобы предотвратить перегрев

Обновление освещения в старом доме

Хотя электричество было впервые использовано для освещения домов примерно в 1880 году, только после Первой мировой войны оно стало заменил газ как основной источник освещения.Лампы накаливания господствовали до сравнительно недавнего времени, но, поскольку эти лампы преобразуют только 10 процентов потребляемой энергии в свет, в настоящее время их заменяют гораздо более энергоэффективные альтернативы.

При размещении светильников тщательно подумайте о риске возгорания и о повреждениях, которые могут быть вызваны их установкой. Например, встраиваемые даунлайты могут ослабить хрупкие потолки, поставить под угрозу огнезащиту, которую обеспечивает потолок, и допустить утечку воздуха, сквозняки и проникновение влаги.Всегда следите за тем, чтобы потолочные светильники были огнестойкими и что изоляция не располагалась рядом с ними.

Там, где потолки низкие и потолочные светильники или подвесные светильники неуместны, хорошей альтернативой являются настольные лампы или верхние светильники, особенно если они питаются от розеток на 2 или 5 ампер, которые включаются от главного выключателя.

Традиционные лампы накаливания неэффективны и постепенно заменяются более энергоэффективными лампами, такими как светодиоды.

Какой тип лампы лучше?

При выборе современных источников освещения для старых зданий учитывайте качество и цветовую температуру света, который они предлагают.Традиционные лампы накаливания (лампы) излучают спектр света, не отличающийся от света огня или свечей, поэтому они, как правило, кажутся более естественными в исторических интерьерах, чем некоторые современные альтернативы.

Светодиодные (светоизлучающие диоды) лампы обычно являются лучшим способом замены ламп накаливания, так как они потребляют очень мало энергии и способны производить свет высокого качества. Они доступны с различной цветовой температурой, и в настоящее время разработан ряд специализированных светодиодных ламп специально для исторических интерьеров и арматуры, чтобы имитировать внешний вид традиционной нити накала.

Маршрутизаторы и кабели могут быть неудобными для размещения

Стоит ли устанавливать решения для умного дома одновременно с электрикой

Наряду с интернетом и развлекательными установками, интеллектуальные технологические системы, которые позволяют контролировать дом и управлять им удаленно компьютер или мобильный телефон, теперь становятся доступными.

Помимо душевного спокойствия и комфорта, они могут помочь снизить потребление энергии, обеспечивая включение отопления, освещения и других систем только тогда, когда это необходимо.

Несмотря на то, что многие технологии являются беспроводными, важно заранее продумать, как они будут интегрированы в дом, чтобы кабели и такие элементы, как маршрутизаторы, можно было установить в наиболее удобном месте во время перенастройки.

Несмотря на то, что беспроводные системы имеют то преимущество, что избегают использования кабелей, системы с жесткой проводкой иногда предпочитают в старинных домах, поскольку толщина стен, грудей дымоходов, стальных конструкций и даже изоляционных материалов с фольгой может мешать сигналам, включая Wi-Fi.По этой причине могут потребоваться дополнительные передатчики Wi-Fi.

Наше руководство по лучшим технологиям для умного дома для вашего дома будет полезно прочитать, если вам нравится идея решений для умного дома, но вы не знаете, с чего начать.

Ищете другие советы и идеи по ремонту?

Статья 210 — Ответвительные цепи: Требуемые розетки освещения, Часть II

210,70 Требуемые розетки освещения

Национальный электротехнический кодекс определяет его цель как «практическую защиту людей и имущества от опасностей, связанных с использованием электричества.[90.1 (A)] Адекватность кода рассматривается в 90.1 (B). Некоторые ключевые моменты, затронутые в этом разделе, включают: 1) положения, содержащиеся в Кодексе , считаются необходимыми для обеспечения безопасности; 2) в то время как надлежащее обслуживание и соблюдение Кодекса приведет к установке, которая практически не будет опасна поражением электрическим током, она не обязательно будет эффективной, удобной или адекватной для хорошего обслуживания; и 3) положения Национального электротехнического кодекса не обязательно предусматривают расширение использования электричества в будущем.Хотя планирование использования электричества в будущем не требуется, мы также не ограничиваемся минимальными требованиями.

Требования к розеткам и розеткам освещаются в Статье 210. Охватываются все помещения, но многие из этих положений относятся к жилым единицам. В прошлом месяце модель In Focus начала новую серию, охватывающую необходимые осветительные розетки. Серия началась с обсуждения терминологии статьи 100; затем обсудили некоторые связанные положения статей 314 и 422.В этом месяце индекс In Focus возобновляется с 210,70.

Как указано в 210.70, розетки освещения должны быть установлены в соответствии с положениями 210.70 (A), (B) и (C). Эти три подраздела содержат требования к жилым единицам, комнатам для гостей (гостиница, мотель и т. Д.) И определенным областям в нежилых помещениях. Требования к розеткам освещения для жилых единиц разделены на три подраздела в разделе 210.70 (A). К ним относятся: жилые помещения, дополнительные помещения и места для хранения (или оборудования).В первом подразделе рассматриваются положения розеток для освещения жилых комнат (и ванных комнат). Второй содержит требования к коридорам, лестницам и гаражам. Последний подраздел 210.70 (A) охватывает чердаки, подпольные помещения, подсобные помещения и подвалы.

Осветительные розетки в жилых домах должны быть установлены в соответствии с 210.70 (A) (1), (2) и (3). В каждой жилой комнате (и ванной) жилища должна быть установлена ​​как минимум одна осветительная розетка, управляемая выключателем [210.70 (А) (1)]. Это положение требует наличия как минимум одной розетки освещения в каждой жилой комнате и как минимум одного настенного выключателя для управления ею. Словарь определяет пригодное для жизни как «пригодное для проживания». Жилые комнаты включают, но не ограничиваются: кухни, зоны для завтрака, столовые, семейные комнаты, великолепные комнаты, бонусные комнаты, гостиные, гостиные, салоны, библиотеки, логова, солярии, спальни, комнаты для отдыха и т. Д. одно из двух исключений, по крайней мере, одна розетка освещения, управляемая настенным выключателем, требуется в каждой жилой комнате.(См. Рисунок 1.)

Как указано в пункте 90.1 (C), код не предназначен для использования в качестве проектной спецификации. Поэтому точная высота настенного выключателя не указана. Хотя розетка освещения должна находиться в помещении, расположение выключателя не оговаривается. Настенный выключатель можно установить внутри или снаружи помещения. В большинстве случаев настенный выключатель находится в комнате и находится в пределах досягаемости при входе в комнату. Иногда настенный выключатель располагается сразу за пределами комнаты.Например, кухня в жилом доме имеет розетку в центре комнаты. У входа в кухню дверь не будет. Слева от входа — кладовая, а сразу за ней — холодильник. С левой стороны нет места для переключателя. Справа — электрическая плита. На стене за плитой металлический фартук. Из-за такой конструкции на кухне нет удобного места для настенного переключателя. Выключатель будет установлен на стене сразу за входом в кухню.(См. Рисунок 2.)

В то время как код не требует наличия более одного настенного выключателя в каждой комнате, дополнительные выключатели часто устанавливаются в помещениях с более чем одной дверью (или входом). Например, гостиная в жилом доме имеет три входа. Хотя требуется только один переключатель, подрядчик по электрике установит три. Освещение в этой комнате будет регулироваться двумя трехпозиционными и одним четырехпозиционным переключателем. (См. Рис. 3.) В некоторых штатах и ​​местных юрисдикциях могут потребоваться дополнительные настенные выключатели в комнатах, имеющих более одной двери (или входа).Получите копию любых дополнительных правил и положений для вашего региона.

Два исключения относятся к жилым комнатам. За исключением кухонь и ванных комнат, одна или несколько розеток, управляемых настенным выключателем, могут быть установлены вместо розетки освещения [210.70 (A) (1) Исключение № 1]. Если настенный выключатель управляет одной или несколькими розетками, розетка не требуется. Например, настенный выключатель, установленный в гостиной, будет управлять нижней половиной каждой дуплексной розетки в этой комнате.Из-за переключаемых розеток розетки не требуются. (См. Рисунок 4.)

Подключение розетки таким образом, чтобы одна половина была стандартной розеткой, а другая половина управлялась переключателем, обычно называется розеткой с разделенной проводкой. Язычок сбоку удален, поэтому одной розеткой можно управлять с настенного выключателя, а другой может оставаться под напряжением, независимо от того, включен или выключен выключатель. (См. Рис. 5.) Розетки с разделенной проводкой могут питаться от одного источника (один прерыватель или предохранитель) или от нескольких источников.Розетка с разделенной проводкой, питаемая от одного источника, не является многопроволочной ответвленной цепью. Следовательно, соблюдение требований к многопроволочной ответвленной цепи не требуется.

Розетки с разделенной проводкой, питаемые от многопроволочной ответвленной цепи, должны быть установлены в соответствии с положениями 210.4 (B) и 300.13 (B). Многопроволочная ответвленная цепь состоит из двух или более незаземленных (токоведущих) проводов и одного заземленного (нейтрального) проводника. В жилых домах, если многопроволочная ответвленная цепь питает более одного устройства (или оборудования) на одном и том же ярме, должны быть предусмотрены средства для одновременного отключения всех незаземленных (токоведущих) проводов.Это средство одновременного отключения должно быть расположено на панели управления, откуда берутся ответвления [210.4 (B)]. Например, в жилом доме есть розетка с разделенной проводкой, которая питается от многопроволочной ответвленной цепи. Одна цепь питает розетку, управляемую настенным выключателем. Другой контур питает другую розетку. Поскольку эта многопроволочная ответвленная цепь питает одно устройство на одном и том же ярме, должны быть предусмотрены средства для одновременного отключения обеих цепей. Этого можно добиться с помощью одного двухполюсного выключателя или двух однополюсных выключателей с утвержденными рукоятками для стяжки.(См. Рисунок 6.) В многопроволочных параллельных цепях целостность заземленного проводника не должна зависеть от соединений устройств, таких как розетки, патроны и т. Д., Удаление таких устройств может нарушить целостность [300.13 (B)].

Первое исключение из 210.70 (A) не устанавливает максимальное или минимальное количество переключаемых розеток. На Рисунке 4 нижняя половина каждой розетки в гостиной переключается. Это исключение выполняется, даже если настенным переключателем управляет только половина одной дуплексной розетки.Местоположение переключаемой розетки также не уточняется. Коммутируемая розетка может находиться под переключателем, в дальнем конце комнаты или где-нибудь между ними.

В следующем месяце In Focus продолжит обсуждение необходимых осветительных розеток в жилых домах 210.70 (A) (1). EC

МИЛЛЕР , владелец Lighthouse Educational Services, ведет индивидуальные занятия и проводит семинары, охватывающие различные аспекты электротехнической промышленности.Он является автором «Иллюстрированного руководства к Национальному электротехническому кодексу ». Для получения дополнительной информации посетите его веб-сайт www.charlesRmiller.com. С ним можно связаться по телефону (615) 333-3336 или по электронной почте charles@charlesRmiller.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
