Расположение розеток на кухне :: PlazaReal в Санкт-Петербурге

Кухня, как самое технически оснащенное место, должна быть оборудована достаточным количеством розеток. Лишними они не будут однозначно, а вот их нехватка чревата неудобством и даже потерей безопасностью. Тройники могут спровоцировать замыкание, мощности одной розетки может не хватить для работы нескольких агрегатов. А через удлинители хозяйке придется переступать неоднократно. Конечно, можно и позже сделать еще одну или несколько. В лучшем случае будут неэстетичные дырки в стене и, возможно, в мебели. В худшем случае понадобится перевешивать шкафы или вести еще одну линию, а это уже сродни ремонту. Поэтому количество и размещение розеток на кухне продумывается заранее.

С чего начать планирование розеток на кухне?

Прежде чем приглашать электриков для разведения проводки по местам нужно поработать самостоятельно. А именно – вспомнить черчение и замерить старую мебель или взять данные со схемы новой (покупной или заказной). Эти данные следует перенести в масштабе на чертеж, то есть прорисовать на бумаге каждую тумбу, шкаф, полочку или стеллаж, не забыв о крупногабаритной и встраиваемой технике.

Подобный прием дает возможность представить, где и какая будет стоять бытовая техника, куда встанет посудомоечная или стиральная машина, в каком месте нужно будет подключить вытяжку, плиту или духовку.

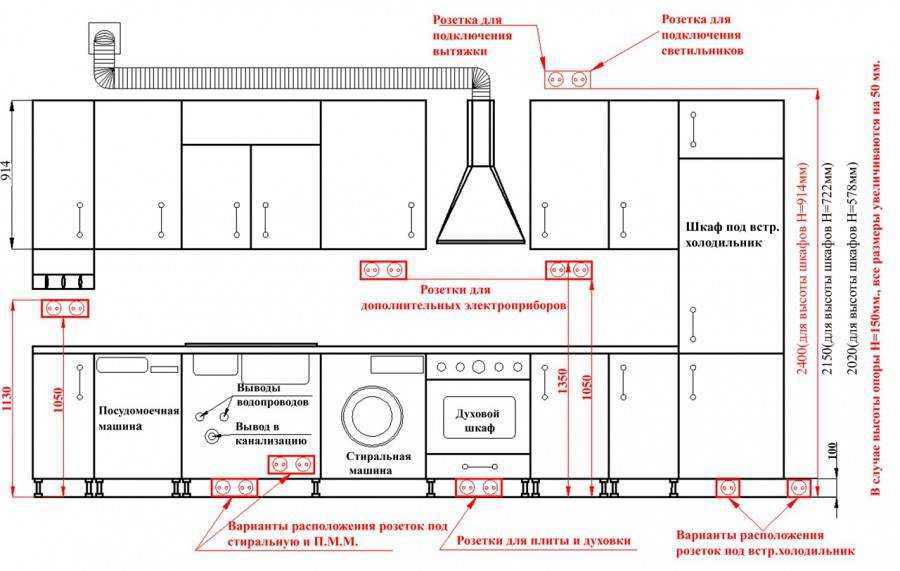

Пример такого схематического изображения можно увидеть на рисунке. А подробней о том, на какой высоте розетке на кухне расположить, расскажем ниже.

Схема расположения розеток

Теперь определим количество розеток. Подсчитаем требуемый минимум и тоже перенесем их на чертеж.

Посмотрите на предложенный вариант схемы розеток на кухне. На ней указано не только их расположение розеток на кухне для крупной кухонной техники и мелких бытовых приборов, но и расстояние между ними, а также удаленность по высоте от пола.

Сравните эту схему с фотографией уже размещенных гнезд – нижние розетки расположены неверно.

Для холодильника, духовки, электроплиты, посудомоечной машины и стиральной разумно установить розетки возле приборов. Поэтому так важно сначала схематически разместить технику, а потом решить, куда ее подключать. За задней стенкой напольных тумб или за бытовой техникой размещать розетки не стоит. Правильно будет их установить сбоку, снизу, в крайнем случае, за выдвижными ящичками – вдруг понадобится срочно отключить агрегат.
Техника средних размеров зачастую стоит на столешнице постоянно. Это кофеварка, кухонный комбайн, хлебопечь, чайник, СВЧ печь, мультиварка. Поэтому и розетки нужно ставить ближе к ней, обычно над столешницей или в столешнице.
Мелкие кухонные приборы более мобильны. Тот же миксер, блендер, слайсер, электромясорубку можно доставать из шкафа по мере необходимости и подключать ее там, где будет работать хозяйка. Но и им понадобятся свободные точки, чтобы не пришлось отключать кофеварку или микроволновую печь. В этом случае розетки также находятся над рабочей тумбой.
Есть еще гаджеты, которые непосредственного отношения к кухне не имеют, но все же присутствуют в ней. Это ноутбук/планшет/лэптоп, телефон и телевизор. Розетку для телевизора планируют там, где он будет висеть – на стене или под потолком на кронштейне. Для остальных нужно продумать пару гнезд в обеденной зоне.

Важно! В рабочей зоне следует соблюдать правила безопасности – установка розеток на кухне должна быть подальше от мойки и плиты.

Сколько розеток на кухне должно быть?

По идее, чем больше розеток, тем лучше. Но установить их через каждые 10 сантиметров не получится. Поэтому стоит рассчитать оптимальное количество и взять цифру с запасом.

Холодильник.
Вытяжка.
Посудомоечная и/или стиральная машина.
Плита и духовка.
СВЧ печь.
Телевизор.
Компьютерная техника и телефон.
Стационарные кухонные приборы среднего размера.
Мобильная мелкая бытовая техника.
Розетка для лампы и/или электрозажигалки.

Средний показатель – около 10 штук. А некоторые можно сделать и двойными. И добавить еще пару штук про запас.

Требования, предъявляемые к проводке и розеткам

У каждого электрического прибора своя мощность. Этот показатель указан в техническом паспорте.

Есть мощная техника, для которой потребуется протягивать отдельную линию (кабель) от счетчика:

электроплита – от 5000 Вт;
электродуховка – от 3000 Вт;
стиральная машина – от 2000 Вт;
бойлер – от 1500 Вт;
посудомоечная машина – от 1000 Вт.

Кабель имеет собственный автомат и к нему не подключается остальная домашняя электросеть.

Другая техника менее мощная. Однако одновременное использование нескольких приборов грозит порчей техники, розеток или замыканием:

холодильник – от 500 Вт;
вытяжка – от 150 Вт;
кухонный комбайн – от 500 Вт;
блендер – от 100 Вт;
электрочайник – от 500 Вт;
кофеварка – от 800 Вт;
СВЧ печь – от 900 Вт;
тостер – от 700 Вт;
телевизор – от 100 Вт;
ноутбук – от 50 Вт.

В идеале должно быть 2-3 линии электропроводки. Нагрузка на электросеть рассчитывается, исходя из суммарной мощности одновременно включенных приборов.

При включении или выключении некоторых из них может наблюдаться скачок напряжения. Поэтому итоговую цифру следует увеличить вдвое. Вот теперь получили выносливость проводки.

Учтите, что выносливость розетки не безразмерна. На каждой единице указана сила тока в Амперах, которую они могут проводить. Легко подсчитать суммарную мощность, которую розетка с тройником, двойная или тройная может выдержать: 2,2 кВт – это 10 Ампер; 3,5 кВт – 16 Ампер. Почти все приспособления соответствуют этим цифрам. Исключение составляет разъем для плиты и электродуховки – 32 А+40А.

Для повышения сопротивления рекомендуется использовать медные провода сечением 2,5 мм². Они несколько дороже обычного провода, но и более безопасней и надежней.

Типы электрических розеток

Розетки делятся не только на советские, американские и евророзетки. Отличаются они размером, типом монтажа и другими параметрами.

Какие розетки на кухне бывают?

Стандартные розетки настенные или накладные. К ним подключается крупная и встраиваемая бытовая техника.
Угловые розетки. Удобный вариант, поскольку не занимают много места.
Встраиваемые розетки на кухне – в фартуке или в столешнице. В пассивном состоянии они прикрыты крышечкой. При необходимости крышечка нажатием на нее открывается. Практикуется для обеденной и рабочей зоны.
Выдвигающиеся розетки для кухни. Они монтируются в навесной шкаф, в рабочую тумбу, как тайник, или в столешницу, как перископ или книжка, и за надобностью вытаскиваются и используются.
Гнезда для подключения интернета или телефона.

Высота розеток на кухне

Чуть раньше уже была краткая информация о высоте розеток на кухне, Расположение, фото – в начале статьи. А теперь более предметно о том, как правильно установить их.

Нижняя секция. Оптимальная высота над полом розеток для встроенной бытовой техники – 5-10 см. Если меньше, может коротнуть, если пол зальет водой. Если выше, дно тумбы не даст воткнуть штепсель в гнездо.
Если розетка крепится к стене и мебель не мешает, ее высота может составлять 25-30 см.
Разъемы могут быть внутри шкафов. Но для этого придется выпиливать стенки. А размещенные в тумбе под мойкой должны быть дополнительно защищены от попадания влаги.
Средняя секция. Вариант – встроенные розетки в столешницу на кухне для мелкой кухонной техники. Если крепить накладные, то удаленность от пола должна составлять не менее метра и не более 1,40 м, что соответствует 10 см от столешницы.
Техника не должна быть удалена более чем на метр от розетки.
Если СВЧ печь встроенная, гнездо находится ниже – в 20-75 см от пола. То же касается встроенной духовки и кофемашины.
Промежуточная секция – для подключения светодиодной подсветки. Она может быть как под навесными шкафами, так и над ними. В зависимости от того, где располагаются светильники.
Верхняя секция. Высота розетки на кухне для вытяжки – 5-10 см от верха настенных шкафов или 2,40-2,50 м от пола.
Корпус вытяжки располагается в шкафу? Разумно и подключение сделать там же.
Розетка для телевизора располагается рядом с ним.
Гнезда в обеденной зоне – под столом, но выше 30 см от пола.
Расстояние между группами розеток – 120 см. Так можно варьировать местоположение кухонных приборов.
Если есть остров на кухне, непременно должна быть розетка и там. Если не миксер включить, так хотя бы ноутбук подзарядить.
Розетки для мощной бытовой техники нуждаются в заземлении, иначе она будет бить током.
Ставить розетка за встроенной техникой нельзя, поскольку она просто туда не войдет по глубине.

Все цифры даны для чистого пола. Если пол пока еще черновой, нет ламината или наливного пола, добавьте к приведенным цифрам высоту пола – от 2 до 10-15 см.

Соблюдайте правило – не устанавливайте розетки рядом с плитой или мойкой (если они не имеют защиту от влаги). Нельзя заставлять их коробками, банками, кухонными аксессуарами. Это не только небезопасно, но еще и не логично – прятать гнездо, которое по подсчетам необходимо.

Как расположить розетки на кухне? Самостоятельно или позвав на помощь электрика. При любом решении этого вопроса рекомендуется изучить нормативные акты и ГОСТы, касающиеся монтажа розеток и выключателей: ГОСТ 7396.1-89, ГОСТ 8594-80, СНиП 3.05.06-85. Знания лишними не будут, так как позволят проверить даже составленную профессионалами схему размещения розеток и учесть каждую единицу.

Вернуться к списку советов

Расположение розеток на кухне: схема размещения, высота, расстояния

Все о размещении кухонных розеток

Основные требования

Важные моменты проектирования

Как определить количество изделий

Как расположить электротехнические блоки

Распространенные ошибки

Современная кухня давно уже стала основным потребителем энергии в любом доме.

Здесь находится множество самых разных бытовых приборов, работающих от электричества. Чтобы обеспечить им безопасность, нормальное функционирование и удобство использования, нужно хорошо продумать расположение розеток на кухне. Это не менее важно, чем грамотное воплощение получившегося проекта.

Законы и финансы
Нормы размещения бытовой техники и мебели на кухне: подробный гид в цифрах

Поскольку электричество считается потенциально опасным, разработаны специальные нормативы и требования, которые нужно обязательно учитывать при проектировании. Вот основные положения.

Подключаемое устройство не может находиться от источника питания дальше, чем 1,5 м.
Электрический разъем должен быть максимально защищен от влаги, пара и брызг. Поэтому его следует удалять от плиты и мойки на расстояние минимум на 200 мм.
Для встраиваемых приборов разрешается обустраивать розетки в расположенных рядом мебельных корпусах. Для этого в них выпиливаются подходящие отверстия на высоте 300-600 мм от пола.
Разрешено монтировать электротехнические элементы внутри тумбы с мойкой. В этом случае используются только конструкции со специальными влагозащищенными корпусами.
На кухне высота розеток, устанавливаемых на фартуке, должна составлять 150-250 мм от уровня столешницы. Так на них будет попадать минимум брызг.

Instagram irina_igorek

Запрещено монтировать электророзетки непосредственно за корпусом любой встроенной техники, за мойкой или за выдвижными ящиками. Особенно этот запрет актуален для посудомойки и стиральной машины

Декорирование
12 самых частых ошибок при установке бытовых приборов

Чтобы предотвратить возникновение аварийных ситуаций, нужно учесть ряд правил:

Мощность питающих электророзетки линий, заведенных в помещение, должна вдвое превышать потребность всех подключенных устройств. Чтобы это определить, делим помещение на участки, на каждом из которых располагается одна розеточная группа. Подсчитываем ее мощность, удваиваем результат. Складываем полученные величины.
Распределяем потребителей энергии так, чтобы суммарная мощность подключенного к одному источнику оборудования не превышала допустимые значения.
Электрооборудование высокой мощности лучше запитывать через отдельные линии с защитной автоматикой. Поэтому стоит подвести к помещению от распределительного щитка нужное количество таких линий. Чтобы было удобнее разбираться в разводке, каждый автомат можно подписать.

Instagram mikuhni.ru

Для бытовой техники в металлическом корпусе требуется заземление. Поэтому предназначенные для нее розеточные блоки правильно подключать через УЗО либо дифференциальные автоматические выключатели

Оптимальным вариантом будет подсчитать примерное потребление всех устройств. Для этого можно пользоваться такими усредненными значениями:

освещение 150-200 Вт;
холодильник 100 Вт;
чайник 2000 Вт;
микроволновая печь 2000 Вт;
варочная панель 3000-7500 Вт;
духовка 2000 Вт;
посудомойка 1000-2000 Вт.

Нужно подсчитать суммарную мощность оборудования. Она должна находиться в пределах от 10 до 15 кВт. Одновременно вся техника включаться не будет, поэтому рассчитывать проводку на такие значения не стоит. Однако надо определить максимальную возможную мощность, когда включены несколько токоприемников. Если она превышает 7 КВт, стоит подумать о подведении линии на 380 В и пофазном распределении нагрузки.

Безопасность и домашняя автоматика
Как правильно выбрать и установить розетки и выключатели во влажных помещениях

Чтобы сделать все правильно, начать следует с составления плана расстановки техники и мебели. Если будущее оформление еще не определено, придется отложить это мероприятие. Иначе может оказаться так, что электророзетки «встанут» совсем не там, где нужно. Учитывая, что их место расположения связано с подведением проводки, произвести перенос будет достаточно сложно. Проще сначала определиться с дизайном помещения.

Квартира
6 ошибок при планировании электрики, которые портят ваш интерьер

Строим схему расстановки предметов мебели и бытовых приборов. Определяем примерное количество необходимых блоков. По одному должно приходиться на каждую единицу стационарной техники плюс минимум два блока с каждого края столешницы и один около обеденного стола. При условии, что последний не располагается на удалении от стены. Стационарным оборудованием считаем:

вытяжку;
духовой шкаф;
варочную панель;
холодильник;
морозильную камеру;
стиральную машину;
посудомойку;
микроволновую печь;
измельчитель для мусора.

Хорошо установить электророзетку около кухонного выключателя. Обычно эта зона относительно свободна от мебели, поэтому точка доступа к сети здесь будет очень кстати. Особенно она пригодится для подключения пылесоса. После этого продумываем расположение разъемов под остальные бытовые приборы. Их, как мы знаем, должно быть минимум два с каждой стороны столешницы.

Instagram geosideal

Делаем расчет с запасом, чтобы при приобретении новых устройств не пришлось использовать удлинитель или сетевой разветвитель, его еще называют тройник. Это небезопасно, а потому крайне нежелательно.

После того, как точно определено необходимое количество разъемов, строят подробную схему с указанием всех отступов и размеров:

Замеряем высоту, ширину и длину кухни.
Схематически чертим каждую из стен, Должно получиться то, что в черчении называют «вид спереди».
Дополняем чертеж схематическим изображением мебели и бытовой техники. При этом размер и масштаб строго соблюдаем.
Отмечаем расположение электророзеток, сверяясь с планом, на котором определяли их количество.

Выстраивая схему размещения розеток на кухне с размерами и расстояниями, обязательно учитываем особенности их расположения и назначения. Разберемся с основными нюансами подключения.

Кухня
Что нужно учесть, начиная ремонт на кухне: 8 обязательных пунктов

Холодильник

Производители агрегатов рекомендуют запитывать их снизу, чтобы разъем не был заметен. Это хорошо для оборудования, которое не планируется часто отключать.

Instagram jatijudesign

Для оборудования, к вилке которого не требуется постоянный доступ розеточный блок устанавливается на высоте порядка 10 см от пола или выше. Если свободный доступ необходим, оптимально смонтировать конструкцию в районе рабочей зоны.

Вытяжка

Оборудование подключают на высоте 1,8-2,1 м от пола. Проще всего сделать это без вилки, подсоединив выведенный кабель непосредственно к устройству. Это оптимальный вариант для недорогих моделей. Однако так можно сделать не всегда. К примеру, срезать вилку с дорогостоящей техники не нужно. В этом случае гарантия будет потеряна, что очень нежелательно.

Духовой шкаф и варочная панель

Мощные варочные панели подключаются через специальную силовую электророзетку. Возможен вариант, когда вывод кабеля соединяется напрямую с контактными клеммами панели. Духовки, в отличие от них, не нуждаются в специальном оборудовании. Оптимально устанавливать разъемы для подключения в соседнюю тумбу гарнитура. При условии, что она имеет распашную дверцу. Если это невозможно, размещают блок снизу, на небольшом расстоянии от пола.

Посудомойка и стиральная машина

Правила запрещают устанавливать электророзетки за корпусом этой техники. Ее работа связана с использованием воды, что при утечке может создать серьезную аварийную ситуацию. Лучше всего установить электротехнический блок во влагозащищенном корпусе слева/справа от агрегата. Если есть такая возможность, можно спрятать его в мебельной тумбе.

Рабочая зона

Характеризуется наличием большого количества разъемов. Их должно быть как минимум по два с каждого края стены. Высота розеток над столешницей на кухне может быть любой, но не ниже, чем 10-25 см от покрытия. Нужно так разместить блоки, чтобы они были максимально защищены от влаги и раскаленных капель готовящейся пищи. Для размещения в непосредственной близости от мойки либо плиты лучше выбирать изделия в корпусах с повышенной защитой.

Кухонный фартук выполняет не только защитную, но и декоративную функцию, и большое количество электророзеток может испортить его внешний вид. Поэтому можно подобрать скрытые модели, которые функциональны и незаметны.

Instagram kuxdvor

Хороши встроенные в столешницу или навесной шкафчик разъемы. Когда они не нужны, изделия утоплены в покрытие. По мере необходимости их приводят в рабочее состояние. На фото пример такой модели

Газо- и энергоснабжение
Как правильно выбрать и заменить электророзетку

Чтобы выполнить проектирование и монтаж правильно, разберем ошибки, которые чаще всего встречаются на практике.

Монтаж электротехнических блоков и проводки до покупки или заказа мебели. В результате часть разъемов может оказаться закрытой гарнитуром, а шнуры электрооборудования не смогут дотянуться до источника питания. Придется либо удлинять/укорачивать линии и переносить электротехнику, что очень трудоемко и накладно. Либо использовать разветвители и переноски, а это опасно.
Подключение холодильника. Производитель особо подчеркивает нежелательность и даже запрещает запитывать аппарат через удлинитель. Учитывая, что длина кабеля у холодильника порядка 1 м, разъем для него нужно проектировать с учетом точного места, где он будет устанавливаться. Если аппарат еще не куплен, можно найти техническую документацию выбранной модели в интернете. Так можно точно узнать ее ширину и сторону, на которую выходит шнур. С учетом этого обозначить точку подключения.
Монтаж электротехнических блоков в стандартном корпусе в «мокрых» зонах. В непосредственной близости от смесителя или взаимодействующих с водой устройств, например, посудомоечной и стиральной машиной, нужно ставить только специальные электротехнические изделия. Шторки и уплотнители защитят проводку от воды в случае возникновения аварийной ситуации.

Instagram dizain_idey

Подключать взаимодействующие с водой устройства через простой автомат категорически нельзя. Обязательно используется диф.автомат или УЗО. Только так может быть обеспечена необходимая безопасность

Безопасность и удобство использования бытовых гаджетов во многом зависит от того, как расположить розетки на кухне. Не стоит пренебрегать требованиями нормативов и рекомендациями мастеров, иначе можно столкнуться с серьезными проблемами.

Квартира
Как разместить розетки и выключатели в квартире правильно и удобно

Материал подготовила

Инна Ясиновская

Электротехнические нормы и правила для розеток в доме

По

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 26.10.21

Jupiterimages / Stockbyte / Getty Images

Электрические нормы — это официальный набор рекомендаций, определяющих, как следует устанавливать различные аспекты электрической системы. Большинство местных электротехнических норм для жилых помещений основаны на NEC — Национальном электротехническом кодексе — типовом кодексе, который предоставляет рекомендации, на основе которых местные сообщества могут моделировать свои собственные жилищные кодексы.

Среди других сведений об установке электропроводки электрические нормы и правила определяют, как должны располагаться электрические розетки и какие типы розеток использовать в общих жилых помещениях, ванных комнатах, на кухнях и в других местах. Далеко не произвольный, электрический кодекс, относящийся к розеткам, неизбежно практичен.

Одним из ярких примеров этого является расстояние между выходными отверстиями. На кухне розетки должны находиться на расстоянии не более 48 дюймов друг от друга. Это расстояние основано на средней длине электрического шнура большинства небольших кухонных приборов. Цель состоит в том, чтобы помешать домовладельцам слишком сильно натягивать шнуры и создавать опасности.

Требования к нормам для розеток в жилых домах могут различаться в разных сообществах, поскольку типовые строительные нормы и правила могут быть приняты и адаптированы по усмотрению сообщества. Большинство, но не все, следуют рекомендациям национального модельного кодекса NEC. Обязательно уточните подробности в местном отделе разрешений на строительство.

Смотреть сейчас: Электротехнические правила для розеток в доме

Расстояние между розетками в общих жилых помещениях

Для целей кода «общие зоны» определяются как комнаты, такие как гостиные, семейные комнаты, спальни и коридоры.

Статья 210.52(А)(1) гласит:

Розетки должны быть установлены таким образом, чтобы ни одна точка, измеренная по горизонтали вдоль линии пола любого пространства стены, не находилась на расстоянии более 6 футов от розетки розетки.

Это расстояние выбрано таким образом, чтобы лампа, компьютер, телевизор или другой прибор никогда не находились на расстоянии более 6 футов от электрической розетки.

Допускается более частое размещение розеток, но это не требуется по нормам. Если пространство интенсивно используется, например, когда люди заряжают телефоны или подключают ноутбуки, может быть хорошей идеей более короткое расстояние между розетками.

Одно исключение из правила: если ширина стены менее 24 дюймов, розетка не требуется. Опять же, вам разрешено разместить розетку в этом пространстве, если вы того пожелаете.

Коридоры длиной более 10 футов должны иметь по крайней мере одну электрическую розетку, желательно посередине.

Расстояние между розетками в ванных комнатах

На стенах ванной комнаты должна быть емкость, по крайней мере, в пределах 3 футов от внешнего края раковины. Как правило, розетку желательно устанавливать над столешницей. Но 3-футовое обозначение кода дает свободу действий на случай, если это невозможно или нецелесообразно.

Расстояние между розетками на кухне

На кухнях электрические розетки должны располагаться на расстоянии не более 48 дюймов друг от друга, чтобы ни одна точка столешницы не находилась на расстоянии более 24 дюймов от розетки. Любая столешница шириной 12 дюймов и более должна иметь розетку на стене за столешницей.

Розетки не должны располагаться выше 20 дюймов над столешницами, за некоторыми исключениями для людей с ограниченными физическими возможностями, а также для островов или полуостровов, где это правило высоты не может быть соблюдено.

Сила тока розеток

Розетки общего назначения должны иметь номинал, соответствующий силе тока цепи, которую они обслуживают. Как правило, эти бытовые цепи обеспечивают ток 15 или 20 ампер, и номинал розетки не должен превышать этот ток. Проверьте автоматический выключатель на сервисной панели, чтобы узнать, рассчитан ли он на 15 или 20 ампер, и выберите розетки, соответствующие этому номиналу.

Установка 15-амперных розеток на 20-амперную цепь не опасна (на самом деле это стандартная практика), но ни при каких обстоятельствах нельзя устанавливать 20-амперную розетку на 15-амперную цепь. Розетка на 20 ампер рассчитана на использование специальной вилки на приборах с более интенсивным использованием, и если такой прибор подключается к цепи на 15 ампер, существует опасность слишком большого потребления энергии и перегрузки цепи. Розетка на 20 ампер устанавливается только в цепи на 20 ампер или больше и обычно предназначена для мест, где обычно используются мощные устройства, например, розетка, которая может питать обогреватель.

Сосуды с защитой от несанкционированного доступа

В качестве дополнительной меры безопасности в большинстве муниципалитетов требуются розетки с защитой от несанкционированного доступа для общих помещений дома. Эти розетки обозначены утопленными буквами «TR» на лицевой стороне розетки. В розетках с защитой от несанкционированного доступа подпружиненная заслонка внутри розетки не позволяет маленьким детям просовывать такие предметы, как ножи, в выходные щели.

Розетки с защитой от несанкционированного доступа обычно не требуются:

Для розеток, расположенных на высоте 66 дюймов или более от пола
Для розеток за крупными приборами, которые трудно перемещать (например, холодильник)
Для розеток, являющихся частью светильника или электроприбора

Требования защиты GFCI

Электрический кодекс требует, чтобы розетки имели защиту GFCI (прерыватель замыкания на землю) в определенных областях дома, в том числе:

Сосуды над кухонными столешницами
Сосуды для питания посудомоечных машин
Сосуды в ванных комнатах
Сосуды в прачечных
Сосуды в незавершенных подвалах
Сосуды в гаражах и других доступных открытых местах

Защита GFCI направлена на снижение риска поражения электрическим током при замыкании на землю и может быть обеспечена одним из двух способов: за счет использования специальных автоматических выключателей GFCI, обеспечивающих защиту всей цепи; или с розетками GFCI, которые специально разработаны для обеспечения защиты GFCI конкретной розетки или этой розетки, а также розеток «ниже по течению», которые являются частью той же цепи.

Требования к защите GFCI постепенно расширялись с последующими изменениями NEC, и эти требования, возможно, могут быть расширены в будущем.

Требования защиты AFCI

С 1 января 2014 года NEC также требует другого типа защиты для всех 15-амперных и 20-амперных розеток в обычных жилых помещениях. Это требование требует защиты AFCI (прерыватель цепи от дугового замыкания) для этих розеток. Защита AFCI стремится обнаружить и отключить цепь, когда дуговое замыкание —незначительное искрение между проводами или соединениями проводов — имеет место. Защита AFCI снижает вероятность возгорания из-за искрения.

Защита AFCI также может быть обеспечена одним из двух способов: с помощью специальных автоматических выключателей, защищающих все розетки и устройства в цепи; или через специальные розетки AFCI, которые обеспечивают защиту только в одном месте. Стандартной практикой является установка автоматических выключателей AFCI для защиты всей цепи, но отдельные розетки AFCI могут быть установлены там, где установка автоматического выключателя нецелесообразна.

Кухонные розетки: высота, расстояния и правила (Великобритания)

Перейти к содержимому

16 октября 2019 г. 31 января 2022 г.

Во время любого ремонта на кухне вас спросят, где бы вы хотели разместить розетки. Хотя вы можете подумать, что нет неправильного ответа, есть несколько важных моментов, которые следует учитывать при выборе высоты и положения ваших кухонных розеток.

В этом посте будут рассмотрены эти соображения и даны рекомендации, необходимые для принятия обоснованных решений о высоте кухонных розеток. Хотя это может показаться незначительным решением, оно играет важную роль в обеспечении безопасности и комфорта на вашей новой кухне.

Отказ от ответственности: этот пост предназначен только для ознакомления. Проверьте и подтвердите всю электрику у квалифицированного электрика.

Розетки и выключатели: нормы и правила (Великобритания)

Во-первых, давайте посмотрим, что NICEIC говорит о розетках и безопасных расстояниях.

NICEIC (Национальный инспекционный совет по заключению контрактов на электромонтажные работы) является одной из нескольких организаций, регулирующих обучение и работу электротехнических предприятий в Великобритании.

В Великобритании NICEIC гласит:

« Электрические розетки или выключатели должны быть установлены на безопасном расстоянии (рекомендуется не менее 30 см по горизонтали) от раковины, чтобы избежать попадания воды на электричество. Розетки также должны быть легко доступны.

Если электроприборы такие как холодильники, посудомоечные и стиральные машины устанавливаются под столешницей, добраться до сокетов может быть сложно. В идеале эти приборы должны быть управляется блоком соединения с переключаемым предохранителем, установленным над столешницей, где вы можете легко добраться до него.

Все новые розетки в доме требуют защиты с помощью устройства защитного отключения (УЗО). УЗО — это чувствительное защитное устройство, которое автоматически отключает электричество в случае неисправности. Это спасательное устройство, предназначенное для защиты от риска поражения электрическим током и пожара, вызванного замыканием на землю. “

Источник: www.elecsa.co.uk

Вам может понравиться:
Высота кухонной столешницы – информация и советы

На какой высоте должны быть мои кухонные розетки над столешницей?

Стандартная высота столешницы от пола до поверхности столешницы 910мм . Общее правило заключается в том, чтобы затем установить розетки 150 мм выше этого (измеряется от поверхности столешницы до нижней части розетки). В сумме это означает, что стандартная высота розетки составляет 1060 мм от пола до нижней части розетки.

Эта высота может немного меняться по разным причинам, начиная от разной высоты кухонного шкафа и заканчивая толщиной столешницы. Эти различия будут означать, что высота столешницы будет разной, и, соответственно, высота кухонной розетки может отличаться.

Помимо изменения высоты готовой столешницы, вы также можете подумать о том, как вы отделываете стену за столешницей, на которую вы собираетесь установить розетку. Если вы укладываете плитку, то вы можете установить коробки для розеток в соответствии с высотой плитки, что облегчит укладку плитки. Это означает меньше разрезов и гнездо, расположенное на одной линии с плиткой.

Если у вас есть бортик (небольшой бортик над рабочей поверхностью), вы можете принять во внимание его высоту. Вам нужен зазор не менее 100 мм от верхней части стойки до нижней части розетки. Это предотвратит изгиб вилки, изгибающейся относительно бортика. Думайте об этом, как о ваших розетках над вами, плинтусом на полу; если слишком близко, сложно что-то подключить.

Если вы сомневаетесь, посоветуйтесь со своим кухонным дизайнером, электриком и, возможно, румпелем, чтобы установить соответствующую высоту ваших розеток.

Столешница с подставкой. Показано более чем достаточное расстояние для гибкости вилки без напряжения.

Вам также могут понравиться:
Что такое выступ? (И нужна ли она вам)

На каком расстоянии должна быть кухонная розетка от плиты?

Правила и регламенты постоянно меняются, но последняя информация, которую я знаю с В Руководстве для электриков IET к Строительным нормам указано, что минимальное расстояние должно составлять 100 мм , измеренное по горизонтали от края любой электрической розетки до края отдельно стоящей плиты или варочной панели, установленной на столешнице.

Обеспечивает разумное разделение, предотвращая попадание брызг, вызванных приготовлением пищи, в розетку.

Минимальное расстояние 100 мм, но я всегда рекомендую сверяться с инструкцией по установке варочной панели или варочной панели, так как для некоторых может потребоваться большее расстояние. Если вы хотите быть в дополнительной безопасности, общая хорошая практика говорит, что у вас должен быть минимальное расстояние 300 мм .

Однако наличие розеток рядом с варочной панелью может быть полезным. Подключение погружного блендера к сети, размещение кухонного комбайна рядом с плитой и другие удобства могут сделать вашу кухню немного более комфортной. Вы никогда не пожалеете о дополнительных кухонных розетках — поверьте мне.

На каком расстоянии от раковины должна быть кухонная розетка?

Как и в случае с варочной панелью, между кухонной розеткой и раковиной должно быть достаточно места, чтобы вода не попала в электропроводку.

Вы должно быть не менее 300 мм между двумя зонами, чтобы предотвратить попадание воды. доходит до розетки.

Существует еще одно общее правило для расстояний розеток от раковин; розетка должна быть вне досягаемости рук, когда стоит у раковины. Теория заключается в том, что у вас не должно быть возможности дотянуться до розетки во время мытья посуды, когда у вас, вероятно, мокрые руки.

Глубина столешницы около 600 мм означает, что розетка, расположенная на расстоянии не менее 300 мм по обе стороны от раковины/сушилки, сделает ее недосягаемой для рук и любой зоны брызг.

Будьте осторожны, если у вас есть раковина в углу, а розетка находится на соседней стене. Убедитесь, что вы не можете стоять у раковины и доставать до розеток.

Заключительные мысли…

Когда дело доходит до размещения розеток на кухне, нет единого правила измерения, которому нужно следовать. Тем не менее, есть несколько важных факторов, которые следует принять во внимание, и рекомендации по передовой практике, которым необходимо следовать.

Придерживайтесь этих рекомендаций и руководствуйтесь здравым смыслом, и вы на пути к безопасной и комфортной электрической среде на кухне.

На кухне никогда не бывает слишком много розеток . Если сомневаетесь, вставьте еще один; лучше иметь запасную розетку на стене, чем не хватать. Вам не нужны многоразъемные вилки или удлинители повсюду, или вам не нужно постоянно отключать и подключать разные устройства.

Наконец, не забудьте включить питание на кухонном острове! Будь то выдвижная розетка или розетки на торцевых панелях, никогда не бывает плохой идеей. Вы поблагодарите себя позже.

Если ваш новый проект кухни включает в себя остров, ознакомьтесь с моим постом 9 вещей, которые следует учитывать при планировании идеального кухонного острова.

Отказ от ответственности: этот пост предназначен только в качестве руководства. Проверьте и подтвердите всю электрику у квалифицированного электрика.

УЗНАТЬ БОЛЬШЕ

Майкл Рив

Майкл — дизайнер кухонь из Великобритании. Он занимается проектированием и управлением проектами новых кухонных установок около 10 лет. До этого он был электриком и входил в бригаду по установке кухонь.

Схема расположения розеток на кухне с расстояниями: Расположение розеток на кухне :: PlazaReal в Санкт-Петербурге
