Схема проходных выключателей: из двух, трех и более точек, фото, видео

Содержание

из двух, трех и более точек, фото, видео

Нынешние цены на электричество заставляют задуматься об экономии там, где раньше об этом даже не думал. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть. Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно. Оказывается есть решение. Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные». Все это  — один тип электрооборудования. Отличаются от обычных большим числом контактов. Соответственно и схема подключения проходного выключателя сложнее. Тем не менее, разобраться можно.

Содержание статьи

  • 1 Как выглядит и работатет проходной выключатель
  • 2 Схема подключения проходного выключателя с двух мест
  • 3 Схема на 3 точки
  • 4 Двухклавишный проходной выключатель: схема подключения

Как выглядит и работатет проходной выключатель

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

Разница — в количестве контактов

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

  • вход соединен с выходом 1;
  • вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард),  Legrand (Легранд),  Viko (Вико). На китайских экземплярах они часто отсутствуют.

Так выглядит перекидной выключатель с тыла

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора).

Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Как подключить варочную панель написано тут, а про установку и включение водонагревателя — в этой статье.

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

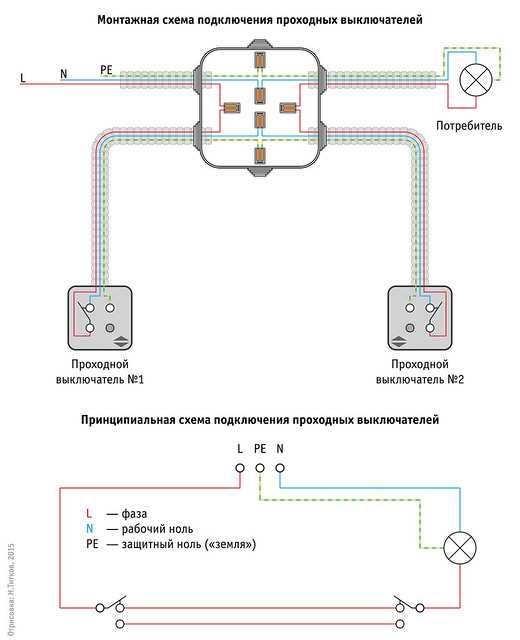

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Расключение проводов на проходном выключателе

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как разводятся провода по помещению

Как самому подключить люстру читайте тут.

Схема на 3 точки

Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

Электрическая схема управления лампой с трех точек

Как собрать такую схему? Вот порядок действий:

  1. Ноль (и заземление, если есть) заводится сразу на лампу.
  2. Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
  3. Вход второго подается на свободный провод лампы.
  4. Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
  5. Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

Куда подключать провода

А вот примерно так разводить по помещению.

Проводка при управлении лампой из трех мест

Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

Схема подключения проходных выключателей на 5 точек

Уберете один «перекрестник»,  получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

О правилах соединения проводов в распределительной коробке читайте тут.

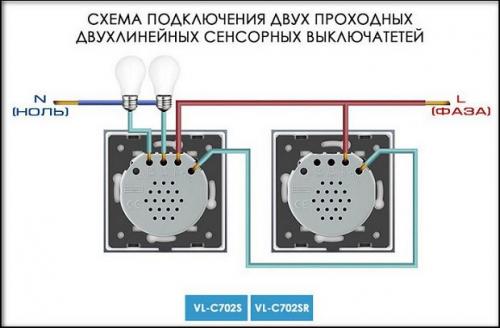

Двухклавишный проходной выключатель: схема подключения

Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

Принцип подключения двухклавишных проходных выключателей

Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

Как организовать управление двумя лампами из четырех мест

Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

Проходные выключатели схема подключения из 2-3 мест

В этой статье мы расскажем о проходном выключателе, как он работает, как правильно подключать, и чем его внутреннее устройство отличается от обычного выключателя.

Проходные выключатели что это такое? Проходной выключатель – это такое устройство, которое позволяет управлять одним источником света с нескольких разных точек. Места установки проходных выключателей планируются заранее при проектирование электрики и имеют некоторые особенности электромонтажа.

Это удобно в длинном коридоре. Например, мы подходим к выключателю, включаем свет, проходим по освещенному длинному коридору, и в конце коридора выключаем свет. И любой человек, который прошёл после нас, может подойти с любого края коридора и включить или выключить свет независимо от положения выключателя недругом конце коридора.

Конечно, у многих не укладывается в голове как это работает и как это устроено. А весь секрет в том, что проходной выключатель, несмотря на то, что он внешне похож на обычный, внутри устроен по-другому. Обычный выключатель – это просто прерыватель электричества, или его еще называют ключ, он может держать электрическую цепь всего лишь в двух состояниях. Либо она замкнута, либо разомкнута. В реальной жизни, лампочка либо включена, либо выключена.

Чем проходной выключатель отличается от обычного?

Главное отличие состоит в том, что в обычном выключателе есть два отверстия для проводов: один вход и один выход. У проходного выключателя таких отверстия три: один вход, и два выхода. А вот внутри он устроен таким образом, что с этого входа он может давать электричество либо на один выход, либо на другой.

Как подключать проходной выключатель?

  1. Все, что в распаянной коробке нужно разделить на тройки;
  2. Находим первую вводную тройку: белая жилка – фаза, жёлто-зелёная – земля, синяя – 0;
  3. Выход на лампочку 6: синяя – 0, жёлто-зелёная – земля, белая – фаза;
  4. Находим провод от первого выключателя 1 (сзади) и два спереди, далее три провода от 2 (1 сзади и два спереди).
  5. В первую очередь подключаем то, что идет со входа напрямую – это ноль и земля. Вначале соединяем ноль, затем землю.
  6. Фазовый провод от лампочки приводим в конец первого выключателя.
  7. После чего цепляем два провода от одного выключателя к другому.
Для того, чтобы подключить правильно два проходных выключателя в распаянной коробке должны быть:
  1. Три вводных провода
  2. Три провода от лампочки
  3. Три провода от каждого из выключателя
  4. 1 провод сзади
  5. 2 провода спереди

Как соеденить?

Землю и ноль подсоединяем напрямую. В одной фазовой пробке включаем сзади одного выключателя. В одном фазовом проводе от лампочки подключаем сзади второго. Нам остается соединить два и два провода от проходных выключателей.

Для того, чтобы подключить проходные выключатели необходимо, всего лишь 6 соединений. Нередки случаи, когда управление освещением в помещении осуществляется с двух мест. Разница связана только с тем, что используются разные группы светильников или лампочек. К примеру, если управление освещением должно контролироваться как в самой комнате, так и в прихожей, то люстра включает в себя 5 лампочек. За счет этого, возникает необходимость в управлении разными группами лампочек в люстре.

Для этого понадобится придерживаться определенной схемы подключения.
  1. Подготавливает два проходных выключателя. Следит за тем, чтобы они были не одинарного типа, а двойные. Ещё одним их названием могут быть двухклавишные проходные выключатели.
  2. Двойные проходные выключатели включают в себя 6 контактов (2 входа и 4 выхода). В своей основе, речь идет о двух одинарных выключателях, которые помещены в один корпус.

Если понадобится управлять освещением из трех мест, то оптимальным вариантом будет придерживаться определенной схемы подключения. По сравнению с предыдущими схемами, разница минимальная в технологических аспектах. Основным отличием считается тот факт, что схема включает в себя проходной выключатель двойного спаренного типа или другими словами перекрестный выключатель.

Он имеет несколько особенностей, по сравнению с одинарными и двойными. В частности, в его основе 4 контакта, из которых 2 входа и 2 выхода. После включения двойного спаренного выключателя, происходит автоматического переключение 2 независимых контактов.

Количество мест управления освещением может быть и больше двух или трех. В некоторых квартирах, этот показатель может вырасти до шести или даже больше. При этом, схема подключения осуществляется по аналогичному принципу. С учетом этого, первый и последний проходной выключатель пользуется одинарным типом с 3 контактами, а между ними размещаются двойные спаренные с 4 контактами.


При подключении такого количества контактов следует следить за правильным включением клеммы и соответствием типа выключателя и схемы управления освещением. Это является своего рода гарантией безопасности помещения.

Проходной выключатель — схема подключения на 3 точки

Раньше все было проще, мы жили в типовых домах со стандартной сетью электроосвещения. Мы зашли в комнату, нажали выключатель, загорелся свет, а когда мы ушли, то погасли. Сейчас все чаще в городских квартирах и загородных домах интерьер разрабатывают дизайнеры, и у них может быть такое видение вашего будущего дома, что вопрос управления одними и теми же светильниками из нескольких мест станет очень актуальным. В этом случае на помощь придет проходной выключатель. 3-х точечная схема подключения считается не слишком сложной и в то же время максимально удобной. Поговорим о нем подробнее, когда и где он используется, как самому все подключить и что для этого требуется?

Содержание

  • Где применить такую ​​схему?
  • Схема переключения
    • Что особенного?
    • Что требуется?
  • Электрическое переключение
  • Сборник видео

Где применить такую ​​схему?

Проходные выключатели были придуманы для того, чтобы одни и те же осветительные приборы (или их группы), расположенные в длинных коридорах или больших помещениях, можно было подавать и снимать из разных точек.

Схема подключения проходного выключателя ровно из трех мест чаще всего используется при следующих обстоятельствах:

  1. При наличии длинных коридоров, откуда есть выходы в несколько разных комнат или помещений. При входе в такой коридор освещение включается одним выключателем, затем где-то посередине второй, а в конце помещения третий выключатель. С их помощью вы сможете выключить освещение с той точки, где находитесь в данный момент, и не возвращаться для этого в начало коридора.
  2. В загородных домах для освещения приусадебного участка или двора. Например, при выходе из дома устанавливается один выключатель, который включает лампы во дворе. А два других устанавливаются на некоторых дворовых постройках (гараж, сарай), дойдя до которых можно выключить освещение.
  3. В многоквартирных трехэтажных домах. При входе на первый этаж включали свет во всем подъезде, поднимались на второй или третий этаж, выключали. В этом случае схема подключения проходных выключателей позволяет значительно сэкономить электроэнергию, ведь часто бывает так, что свет в подъездах горит днем ​​и ночью.
  4. Когда в большой детской комнате несколько спальных мест. Всего установлено три выключателя: один у входа в комнату, два других возле детских кроваток. Войдя в спальню, ребенок включает свет, доходит до своей кровати, ложится в постель и выключает освещение.
  5. В загородных домах с помощью проходного выключателя с трех мест можно управлять освещением лестничных клеток или маршей. Один прибор устанавливается внизу в начале лестницы, при подъеме включает освещение всего марша. Поднявшись на второй этаж, устанавливают еще один выключатель, с помощью которого выключается свет. А третий расположен выше, там, где лестница выходит на чердак, чтобы, поднявшись туда, вы отключили освещение всего марша и не накручивали лишние киловатты, пока будете заниматься своими делами на чердаке.

На самом деле вариантов еще очень много, мы рассмотрели самые популярные, но и из этого понятно, насколько схема подключения проходного выключателя из 3-х мест сделает нашу жизнь комфортнее.

Схема переключения

Что особенного?

Внешне проходное коммутационное устройство выглядит как обычное, но это еще не вы начнете внимательно изучать его устройство.

У обычного аппарата есть два контакта — входной и выходной, при нажатии на клавишу они замыкаются или размыкаются между собой, тем самым создавая электрическую цепь или разрывая ее.

У проходного выключателя три контакта — один общий вход и два выхода. Внутри контактной части находится поперечина, которая никогда не находится в промежуточном положении посередине. При нажатии клавиши она переключается на ту или иную цепь, таким образом соединяя общий входной контакт с тем или иным выходом.

Опция тройного управления освещением использует перекрестный переключатель. Особенность его конструкции в том, что имеется четыре точки контакта (два входа и два выхода).

Соединение крестового выключателя всегда выполняется посередине между проходными изоляторами. Одна пара его контактов подключена к отходящим контактам первого проходного устройства, вторая пара соответственно к отходящим контактам другого проходного выключателя.

Имейте в виду, что при подключении выключателей из 3-х разных мест на группу освещения все три коммутационных устройства дублируют действия друг друга. В связи с этим их клавиши не будут иметь четко обозначенных положений «включено», «выключено», каждый раз они могут находиться в разных положениях.

Принцип работы проходных и перекрестных выключателей подробно показан и доступен в видео от Алексея Земскова:

Что требуется?

Для производства электромонтажных работ приобрести следующие материалы:

  • распределительная коробка;
  • осветительный прибор;
  • выключатели проходные — 2 шт.;
  • крестовой переключатель;
  • коробки розеток — 3 шт.;
  • 2-проводная, 3-проводная и 4-проводная.

Также при работе всегда должны быть такие инструменты:

    Бокорезы
  • ;
  • набор отверток
  • ;
  • инструмент для снятия изоляционного слоя с жил проводов;
  • мультиметр
  • ;
  • Инструмент
  • для изготовления штроб и отверстий в стенах.

Электрическая коммутация

Перед началом работ не забудьте о своей безопасности, отключите автоматический выключатель электропитания, проверьте отсутствие напряжения и только после этого приступайте к монтажу и коммутационным действиям с проводкой.

Распределительная коробка должна вмещать пять проводов:

  • 2-жильный — ноль и фаза от питающей сети;
  • 2-жильный — ноль и фаза от осветительного прибора;
  • 3-жильный — от одного проходного выключателя;
  • 3-жильный — от второго проходного выключателя;
  • 4-жильный — от перекрестного выключателя.

Если ваш светильник конструктивно подлежит заземлению, то вам понадобится провод с тремя жилами как для подключения осветительного прибора, так и для питания (фаза, земля и ноль).

Каждое подключение необходимо производить в распределительной коробке, это удобно — в одном месте коммутировать сразу несколько участков электропроводки. Сама коробка выступает промежуточным звеном между питающей сетью и проходными выключателями.

Теперь подключаемся, ничего сложного, главное будьте внимательны:

  1. Сначала нулевой провод от питающей сети соединяется с нулевым жильным проводом, идущим к светильнику.
  2. Подсоедините фазный провод от сети к жиле, идущей к общему входному контакту первого проходного выключателя.
  3. Теперь пара проводов от отходящих контактов первого проходного выключателя подключается к какой-либо одной паре проводов перекрестного устройства.
  4. Абсолютно аналогичная коммутация производится со вторым проходным выключателем. Его пара проводов от отходящих контактов подключается к оставшейся паре проводов кроссоверного аппарата.
  5. Осталось подключить фазу лампы к жиле общего входящего контакта на втором проходном выключателе.

Выполните соответствующие соединения проводов на контактах выключателей и в патроне лампы (фаза и ноль).

Советуем сначала протестировать работу собранной схемы, а потом только изолировать места скрутки, чтобы точно убедиться, что все сделано правильно. Включите машину от источника питания и проверьте работу выключателей. Любым из трех коммутационных устройств лампа включается и выключается. Все ли работает правильно? Затем закончите работу. Вновь отключите напряжение, заизолируйте изолентой места скрутки, закрепите на переключателях защитные кожухи и кнопки.

Схема подключения осуществляется аналогично двухклавишному проходному выключателю, только в этой ситуации нужно установить два перекидных устройства.

К схеме управления освещением можно подключить и четвертый выключатель, и пятый, тогда можно будет управлять еще большим пространством, например освещением подъезда многоэтажного дома. Конечно, в таких случаях схема будет сложнее. Но если вы поймете сам принцип на рассмотренной схеме управления из трех мест, то сможете справиться и с большим количеством точек.

Видео подборка

В этом видео показана работа двух проходных и тумблеров на специально собранном стенде:

Еще подробное описание той же схемы, только переключатели подключены напрямую:

Практический пример — установка трех выключателей в длинном коридоре:

Как подключить выключатель света

Опубликовано2 года назад

по Марчин

40399

Любовь0

Проекты по электричеству могут быть сложными и сложными для многих людей, но некоторые из них легко выполнить, например, , подключение выключателя света , это настолько просто, что любой может это сделать. При наличии надлежащих знаний и нескольких шагов любой может выполнить эту работу, не нанимая профессионального электрика . Каждый домовладелец должен знать как подключить выключатель света . Как владельцу дома, вам, вероятно, потребуется заменить выключатель света много раз, и нанять для этого электрика — не идеальный выбор, когда вы можете сделать это всего за несколько минут.

Принцип работы однополюсного выключателя света

Простейшая форма выключателя света в каждом доме — это однополюсный выключатель. Стандартные однополюсные выключатели света имеют две винтовые клеммы с заземляющим винтом. Один из них – для «горячего» провода, питающего выключатель от источника питания. Вторая винтовая клемма предназначена для другого горячего провода, известного как ножка переключателя, которая проходит между осветительной арматурой и переключателем. Нога переключателя несет питание к свету, когда переключатель включен. Заземляющий винт предназначен для подключения заземляющего провода цепи. Однополюсные выключатели света не подключаются к нейтральному проводу.

Чтобы выполнить работу, следуйте нашему пошаговому руководству по подключению выключателя света, описанному ниже. Очень важно ознакомиться с инструкциями, указанными на вашем конкретном выключателе света, поскольку инструкции могут отличаться для того, который вы приобрели, или они различаются с точки зрения технологии, которая требует другой процедуры установки выключателя света.

Как подключить однополюсный выключатель света

Подключить выключатель света несложно, но для безопасного выполнения этой работы необходимо иметь базовые знания об электричестве. Если вы раньше не занимались такими работами с электропроводкой, вам необходимо нанять для этой задачи электрика. Как только вы узнаете, как подключить выключатель света, вы обнаружите, что для его подключения потребуется не более 10 минут. Этот процесс не требует дополнительных инструментов, и шаги одинаковы независимо от того, заменяете ли вы поврежденный переключатель или модернизируете его, например, диммер.

Основные сведения о проводах в однополюсном выключателе освещения

Коричневый провод — это провод питания или нагрузки. Иногда это также красный или черный.

Синий или белый — это нейтральный провод.

Неизолированный медный (иногда в желтой оболочке с зелеными полосами) провод является проводом заземления.

Однополюсный выключатель света нуждается в коричневом проводе для подключения к выключателю, а затем в коричневом проводе, соединяющем выключатель с вашим светом. Выключатель действует как отсекатель источника питания, предотвращая его попадание на выключатель света.

Нейтральный провод или синий провод идет в обход выключателя света и идет непосредственно к светильнику. Этот провод необходим для замыкания электрической цепи .

Медно-латунный или желто-зеленый заземляющий провод должен быть подключен к выключателю и светильнику.

Необходимые инструменты и материалы

Однополюсный выключатель света

Плоскогубцы

Отвертка

Изолента

Многофункциональный инструмент

Инструкции по подключению выключателя света

1.
Безопасность превыше всего . Важно, чтобы сделал это в первую очередь, иначе это может привести к летальному исходу!  Отключение питания означает отключение выключателя из коробки выключателя, которая управляет выключателем, который вы хотите заменить.

2. Открутите пластину переключателя

Убедившись, что подача питания на этот конкретный переключатель отключена, возьмите отвертку и начните откручивать пластину переключателя. Многие пластины переключателей привинчены 2 маленькими винтами с плоской головкой. После этого отвинтите старый переключатель, если вы хотите заменить его новым. Теперь осторожно вытащите переключатель, пока провода все еще подключены к цепи.

3. Внимательно осмотрите провода

Обратите внимание на расположение всех проводов и способ их подключения. Вы увидите по одному проводу под каждой клеммой. Один будет коричневым/черным/красным проводом, то есть горячим проводом, а другой может быть синим или белым. Один из них — это силовая подача, а другой — ножка переключателя, как описано ранее в этой статье. Клеммы переключателя взаимозаменяемы, поэтому вам не нужно помнить, какой провод к какой клемме подключен. Кроме того, вы увидите медно-латунный или желто-зеленый провод, известный как заземляющий провод, который соединяется с винтом на левой стороне переключателя.

4. Отсоедините проводку выключателя

Чтобы снять старую проводку с правого выключателя и подключить выключатель света, ослабьте винты, удерживающие клеммные провода. Когда вы закончите, снимите клеммные провода и, если необходимо, используйте плоскогубцы, чтобы развязать тугие витки провода вокруг клеммы. Таким же образом развяжите и освободите провод заземления. Теперь вы сможете снять выключатель со стены

5. Проверить состояние проводов

Проверить концы проводов на изношенность или повреждение. Удалите перетертую часть проволоки с помощью кусачек или мультитула. Оставьте примерно полдюйма оголенного провода на каждой длине. Это связано с тем, что провода со временем ослабевают из-за постоянного использования и стресса, поэтому вы должны убедиться, что ни одна часть провода не повреждена при повторном подключении проводов к клеммам.

6. Согните провода, чтобы получился круглый крючок

С помощью плоскогубцев или многофункционального инструмента согните открытые части каждого провода и сделайте вокруг крючка. Убедитесь, что крючки затянуты достаточно плотно, чтобы надежно и аккуратно закрепить винты на выключателе освещения.

7. Подсоедините новый однополюсный выключатель света

Теперь подключите провода к выключателю света через загнутые концы. Начните с черного провода и белого провода, прикрепив их к обеим клеммам с правой стороны. Крючки обоих проводов должны быть направлены по часовой стрелке. Теперь возьмите зеленый провод заземления и прикрутите его к левой нижней стороне. При необходимости вы можете использовать острогубцы, чтобы удерживать провода на месте при затягивании каждого винта.

8. Накройте и выполните задание

Оберните изоляционной лентой винты клемм, чтобы защитить их от огня. Теперь спрячьте провода в коробку и прикрутите выключатель обратно к стене. Теперь снова прикрепите крышку переключателя и включите выключатель, чтобы восстановить питание.

9. Проверьте свой новый выключатель света

После включения выключателя проверьте правильность его работы и поразитесь своим навыкам работы с электричеством. Это все, и вы готовы зажечь свое место

Сопутствующие товары

Настенный кнопочный выключатель Design Light LED RF диммер

15,30 фунтов стерлингов (с учетом НДС) £18.00

(1)

Тип: Беспроводной радиочастотный настенный выключатель Напряжение: 12 В Ток: 12 А Тип связи: Радиоволны Диапазон управления: 30 м Тип монтажа: одноцветные светодиодные ленты. Разъем питания: разъем постоянного тока 2,1 мм x 5,5 мм. ..

Смарт-панель Mi-Light с 4-зонным регулированием яркости B1

18,36 фунтов стерлингов (с учетом НДС) 21,60 фунтов стерлингов

(1)

Название продукта: Пульт дистанционного управления Smart Panel с 4-зонным регулированием яркости Модель №: B1 Рабочая температура: -20 -60 ℃ Напряжение: 3 В (батарея 2 * AAA) Частота передачи: 2400-2483,5 МГц Метод модуляции: GFSK…

Интеллектуальная панель Mi-Light с 4 зонами CCT, регулируемая B2

18,36 фунтов стерлингов (с учетом НДС) 21,60 фунтов стерлингов

(2)

Название продукта: 4-зонная панель CCT Adjust Smart Panel Пульт дистанционного управления Модель №: B2 Рабочая температура: -20 -60 ℃ Напряжение: 3 В (батарея 2 * AAA) Частота передачи: 2400-2483,5 МГц Метод модуляции: GFSK Передача. ..

Интеллектуальная панель Mi-Light с 4 зонами RGB/RGBW B3

18,36 фунтов стерлингов (с учетом НДС) 21,60 фунтов стерлингов

(2)

Название продукта: Интеллектуальная панель RGB/RGBW с 4 зонами Пульт дистанционного управления Модель №: B3 Рабочая температура: -20 -60 ℃ Напряжение: 3 В (батарея 2 * AAA) Частота передачи: 2400-2483,5 МГц Метод модуляции: GFSK Передача…

Пульт дистанционного управления смарт-панелью Mi-Light с 4 зонами RGB+CCT B4

18,36 фунтов стерлингов (с учетом НДС) 21,60 фунтов стерлингов

(3)

Название продукта: Смарт-панель RGB+CCT с 4 зонами Пульт дистанционного управления Модель №: B4 Рабочая температура: -20 -60 ℃ Напряжение: 3 В (батарея 2 * AAA) Частота передачи: 2400-2483,5 МГц Метод модуляции: GFSK Передача. ..

Пульт дистанционного управления смарт-панелью с 4-зонным регулированием яркости Mi-Light T1

20,40 фунтов стерлингов (с учетом НДС) £24.00

(1)

Название продукта: Интеллектуальное затемнение с 4 зонами яркости Пульт дистанционного управления панелью Модель №: T1 Рабочая температура: -20 -60 ℃ Напряжение: AC90 ~ 110 В или 180 ~ 240 В переменного тока Частота передачи: 2400-2483,5 МГц Метод модуляции: GFSK…

Mi-Light 4-зонная CCT регулировка смарт-панели пульта дистанционного управления T2

20,40 фунтов стерлингов (с учетом НДС) £24.00

(1)

Название продукта: 4-зонная панель CCT Adjust Smart Panel Пульт дистанционного управления Модель №: T2 Рабочая температура: -20 -60 ℃ Напряжение: AC90 ~ 110 В или 180 ~ 240 В переменного тока Частота передачи: 2400-2483,5 МГц Метод модуляции: GFSK. ..

Смарт-панель Mi-Light с 4 зонами RGB/RGBW, пульт дистанционного управления T3

20,40 фунтов стерлингов (с учетом НДС) £24.00

(2)

Название продукта: Интеллектуальная панель RGB/RGBW с 4 зонами Пульт дистанционного управления Модель №: T3 Рабочая температура: -20 -60 ℃ Напряжение: AC90 ~ 110 В или 180 ~ 240 В переменного тока Частота передачи: 2400-2483,5 МГц Метод модуляции: GFSK…

Смарт-панель Mi-Light с 4 зонами RGB+CCT Пульт дистанционного управления T4

20,40 фунтов стерлингов (с учетом НДС) £24.00

(2)

Название продукта: Смарт-панель RGB+CCT с 4 зонами Пульт дистанционного управления Модель №: T4 Рабочая температура: -20 -60 ℃ Напряжение: AC90 ~ 110 В или 180 ~ 240 В переменного тока Частота передачи: 2400-2483,5 МГц Метод модуляции: GFSK. ..

Нет на складе (Распродано)

Модуль переключателя Wi-Fi TUYA Розеточный переключатель Дуплексное реле

20,40 фунтов стерлингов (с учетом НДС) £24.00

(3)

Напряжение питания: 110–230 В переменного тока Максимальный ток, потребляемый нагрузкой: 2200 Вт (10 А) Управление из любой точки мира Сотрудничество с Tuya Smart, Amazon Alexa, Google Home, IFTTT Создание расписаний и автоматическая…

Модуль двойного выключателя Wi-Fi Реле скрытого монтажа TUYA

26,52 фунтов стерлингов (с учетом НДС) 31,20 фунта стерлингов

(3)

Диапазон управления: не ограничен (работает с мобильным интернетом) Диапазон Wi-Fi: до 30 м (в зависимости от условий окружающей среды) Диапазон Wi-Fi: 2,4 ГГц Рабочая температура: 0-50 градусов С. Максимальная мощность: 2x 1150 Вт Сеть…

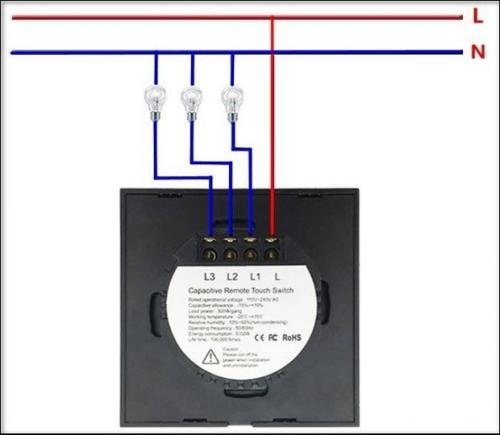

Интеллектуальный выключатель света NEO WiFi, 3 группы

31,62 фунта стерлингов (с учетом НДС) 37,20 фунтов стерлингов

(1)

Touch Sensitive — интеллектуальный чипсет обеспечивает немедленный отклик. Защита от перегрузки — автоматическое отключение питания. Индикатор, включенный в режиме ночного освещения при слабом освещении, позволяет легко найти выключатель освещения ночью….

Интеллектуальный выключатель света NEO WiFi, 2 группы

29,58 фунтов стерлингов (с учетом НДС) £34,80

(1)

Подключение к Wi-Fi одним ключом, домашний шлюз не требуется.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
