Все о прессостате — датчике уровня воды от стиральной машины

Устройства отвечающие за то, чтобы все работало слажено являются элементы управления, представленные электронными блоками и датчиками. Одной из важнейших деталей любого стирального агрегата является прессостат.

При неисправном датчике уровня воды, модуль управления стиральной машины неправильно обрабатывает сигнал или вообще его не принимает от данного устройства. В такой ситуации уровень воды в баке не контролируется, а следовательно происходит недолив воды либо перелив. Все признаки неисправности данного датчика будут описаны ниже.

Содержание

1. Что такое прессостат
2. Принцип работы датчика
3. Признаки неисправности прессостата
4. Где находится прессостат
5. Замена прессостата
6. Как самостоятельно проверить прессостат
7. Настройка прессостата стиральной машины

Задаваясь вопросом, что такое датчик уровня воды, необходимо понимать, что любой процесс связанный с подачей воды в стиральный агрегат должен строго регламентироваться заданной программе. По принципу работы, пресcостаты стиральных машин Lg, Samsung, Electrolux, Candy, Ariston или любых других брендов не отличаются, но по исполнению, виду и характеристикам могут быть отличия. Это устройство выглядит как небольшая пластиковая деталь, чаще всего круглой формы, с подсоединенной к нему электрической проводкой и трубкой от резервуара стирального бака.

Прессостат в стиральной машине — это устройство контролирующее уровень воды в баке, без которого работа любого агрегата просто невозможна. Элемент имеет небольшие размеры, а его замена не требует серьезных капиталовложений, однако важность этой детали огромна.

Принцип работы датчика

Принцип работы реле уровня воды стиральной машины основан на воздействии давления на специальную мембрану (диафрагму). Во время набора воды в бак стирального агрегата, вода заполняет компрессионную камеру и через специальную трубку в корпус датчика нагнетается давление, соответствующее уровню набранной воды.

Компрессионная камера обычно встроена в сливном патрубке. Сам же патрубок соединен с баком и улиткой от сливного насоса при помощи специальных хомутов. Существуют камеры впаянные непосредственно в сам бак. Бывает что данные камеры со временем забиваются жижей и грязью!

При воздействии давления на мембрану происходит замыкание и размыкание контактов, в результате чего на управляющий модуль посылается сигнал о поступившей воде. Существует несколько разновидностей прессостата: пневматические (механические) или с колебательным контуром (электронные), в данном случае будет описываться механический принцип.Так же их разделяют на однокамерные и двухкамерные.

Двухкамерные датчики давления специально разрабатываются для стиральных машин с малой и большой загрузкой. При малой загрузке срабатывает одна мембрана и вода подается в минимальном количестве. При большой загрузке барабана в действие приводится вторая мембрана, контакты замыкаются и управляющий процессор дает команду на подачу максимального количества воды.

Как правило, мембрана установленная внутри датчика, выполняется из резины или эластичного полимера и рассчитана но многократные циклы включения и выключения. Принцип работы прессостата объединил в себе последовательное влияний воздушного давления на механическую часть, над которой расположены электрические контакты, и непосредственный электрический импульс на управляющий процессор стирального агрегата.

Как в любом элементе стирального агрегата, в датчике уровня воды могут возникать неисправности, приводящие к сбоям в работе всего стирального агрегата. Это выражается в следующих признаках:

• начинается процесс стирки при отсутствии воды;
• вода в бак подается в слишком большом, или слишком малом количестве;
• после завершения стирки, вода не удаляется из бака;
• программа по отжиму белья не отрабатывается;
• происходит периодическое, не характерное для нормальной работы откачивание грязной и подача чистой воды в режиме полоскания;
• сбои в работе стиральной машины на всех программах стирки.

Кроме того, из — за отсутствия воды в баке и включении тэна может появится дым и запах гари. Обычно такое включение заканчивается заменой нагревательного элемента. Неисправный датчик может так же привести к выходу из строя электродвигатель из — за постоянной перегрузки на него, так как воды в бак часто набирается больше положенного уровня.

В стиральных машинах большинства производителей датчик устанавливается на кронштейне в верхней части корпуса на боковой стенке, однако в каждом конкретном случае узнать где находится данное устройство, можно лишь сняв верхнюю крышку или боковую обшивку агрегата. Очень редко на вертикальных видах машин реле давления располагается в нижней части агрегата.

Отличительной особенностью по которой легко найти датчик является, подсоединенная к нему небольшого диаметром трубка, как правило, выполненная из резины или полихлорвинила.

Если проверка реле уровня воды показала, что оно неисправно, то его замена в большинстве случаев не вызывает особых сложностей. Поэтому поменять данное устройство получиться своими руками, не прибегая к помощи специалистов. Сам ремонт устройства не только не целесообразен, но и бесполезен, так как корпус выполняется неразборным, любая попытка добраться до внутренних деталей приведет к нарушению его целостности. Некоторые виды датчиков давления воды подлежат вскрытию, но это довольно долгий процесс и требует некоторой компетенции в данной области.

Замена прессостата в стиральной машине начинается с отсоединения вакуумной трубки и электрических контактов. Ослабив или открутив крепежные болты следует снять датчик. Установка прибора на место производится в последовательности, обратной демонтажу. Хотя, подавляющее большинство датчиков внешне похожи, необходимо учитывать, что этот элемент настроен под определенную модель и марку стирального агрегата.

При проведении всех видов работ следует строго соблюдать меры безопасности. Приступая к работе в обязательном порядке необходимо отсоединить вилку стирального агрегата от розетки питания.

Датчик уровня воды в баке стиральной машины можно проверить на работоспособность и в домашних условиях. Для этого его необходимо демонтировать. Внимательно осмотреть корпус реле давления и вакуумную трубку на наличие механических повреждений (трещины, сколы, потертости). Трубку и подводящий штуцер внимательно проверить на наличие засоров, а если таковые имеются, то прочистить их пластиковой палочкой или мягкой проволокой.

Проверку прессостата на работоспособность можно провести путем вдувания в его корпус воздуха, при помощи небольшого шланга, идентичного по диаметру штатному. Для этого следует присоединить шланг к подводящему штуцеру и не сильно в него подуть несколько раз. Во взаимосвязи с силой давления, внутри корпуса должны раздаваться характерные щелчки. Количество щелчков зависит от того, сколько уровней воды предусматривает конкретная модель стирального агрегата. Их отсутствие говорит о неисправности.

Второй способ, как проверить датчик уровня воды, является замер при помощи мультиметра. Этот способ позволяет практически на сто процентов убедится в неисправности реле давления. Подключив прибор к прессостату необходимо замерить сопротивление. Если при вдувании воздуха в корпус устройства сопротивление не меняется, можно смело отправлять неисправный элемент в утиль.

Для того, чтобы избежать нежелательных последствий для всего стирального агрегата в целом, необходимо внимательно следить за его работой, и при обнаружении малейших сбоев принимать необходимые меры. Заранее заменив, относительно недорогой прессостат, можно на долго продлить жизнь всей стиральной машине.

Наряду с исправностью всех элементов датчика, важнейшее значение имеет и его точная настройка. Он должен срабатывать четко на определенные уровни давления, посылая необходимые сигналы на центральный процессор управления. От этого зависит количество подаваемой в бак воды, которое на каждом этапе стирки различно.

Точная калибровка прессостатов производится на заводе изготовителе при помощи специальных приборов омметров, и при нормальных условиях дополнительная настройка не требуется. Мастера по ремонту стиральных машин не только не рекомендуют, но и в категорической форме отрицают возможность регулировки датчика давления в домашних условиях.

На регулировочном болте практически любого прессостат имеется пломба, целостность которой, нарушать нельзя. Даже если просто, вставив отвертку повернуть болт на пол оборота, и затем повернуть его на те же пол оборота в обратном направлении, точная настройка будет сбита. В этом случае гарантировать нормальную работу стирального агрегата никто не сможет.

Эксперименты с регулировкой датчика уровня воды, как правило, приводят к выходу из строя нагревательного элемента или всего агрегата в целом. Если причиной сбоев в работе стиральной машины действительно является прессостат, его меняют целиком, при чем лучше всего если эту операцию проведет мастер сервисного центра с последующей качественной диагностикой.

( 33 оценки, среднее 3.97 из 5 )

что такое, как проверить, замена

Важным конструктивным элементом любой автоматической стиральной машины является  прессостат. Технологическая задача этого датчика — отслеживание уровня забора воды в бак машины. Разберемся, как устроен прессостат, какие неисправности могут быть вызваны поломкой этого узла, и как его проверить.

Содержание

Внешний вид

Конструкция простейшего электромеханического узла представляет собой пластиковый корпус цилиндрической формы, внутри которого находятся воздушная камера с диафрагмой, трубки, катушка индуктивности с сердечником и контактная группа проводников.

Сложность исполнения датчика зависит от количества программ стирки у стиральной машины. Прессостаты у разных моделей техники отличаются, и этот факт следует учитывать при необходимости замены вышедшего из строя датчика.

Место установки прессостата у разных моделей отличается и напрямую зависит от конструкции машины.

1. У машин с классической загрузкой белья и стальным барабаном датчик размещается под верхней крышкой.
2. У моделей с верхней загрузкой вещей для стирки прессостат устанавливается внизу под баком.
3. У стиралок, оборудованных пластиковыми барабанами, датчик размещается в задней части корпуса.

Вариант расположения прессостата в стиральной машине

Принцип работы прессостата

Суть работы рассматриваемого датчика состоит в подаче процессору машинки электрических сигналов. Когда вода в баке отсутствует, или жидкость в баке достигает определенного уровня, контроллер получает соответствующий сигнал, инициируемый прессостатом.

Когда вода в бак набирается, давление воздуха внутри датчика возрастает, и при достижении контрольного уровня он срабатывает. Получив сигнал, контроллер перекрывает подачу воды в бак. Когда происходит слив воды из бака, ситуация с давлением в прессостате меняется в сторону снижения. При отсутствии жидкости в баке срабатывает обратный сигнал.

Настройка датчика

Для правильной реакции прессостат стиральной машины должен быть точно настроен на необходимое давление. Это поможет ему вовремя подать сигнал и запустить процесс стирки. Обычно настройкой датчика занимается сам производитель, и чаще всего владелец машины не соприкасается с этим процессом.

Схема прессостата

Однако встречаются любители экспериментов, которые намеренно вмешиваются в стандартные настройки датчика уровня воды в стиральной машине. Сделать это довольно просто: достаточно изменить положение специального настроечного винта, расположенного прямо на корпусе. Выкрутив его до определенного уровня, можно добиться увеличения или уменьшения стандартного уровня давления.

Важно! Производители категорически не советуют менять стандартные настройки прессостата. Это может привести к нагрузкам, которые не учитывались при проектировании конструкции.

Признаки неисправности датчика

При поломке машинки, оборудованной дисплеем, генерируется код ошибки и высвечивается на экране. Неисправности прессостата соответствует определенная кодовая комбинация, по которой выявляется данная проблема. Если техника не оборудована дисплеем, определить неисправность датчика уровня воды в баке можно по следующим признакам.

1. Повторение цикла. Неисправный датчик не способен правильно распознавать уровень жидкости в баке. Поэтому в режиме стирки или полоскания происходит зацикливание подачи и слива воды в бак. Такая неисправность устраняется заменой вышедшего из строя  прессостата.
2. Низкое качество стирки. Плохо отстирываются вещи при недостаточном заборе воды в бак. Виновата в такой проблеме неверная регулировка датчика на низкое давление. Исправление ситуации достигается поджатием пружины за счет подкручивания регулировочного винта.
3. Остатки воды в барабане. При сливе часть воды остается в баке и попадает через отверстия в барабан. Отжимание белья не приносит ожидаемых результатов из-за присутствующей жидкости. Программа отжима не отрабатывает из-за неисправности прессостата. Требуется замена датчика.

   Остатки воды в барабане могут говорить о неправильной работе прессостата

4. Запах гари. При запуске программы стирки осуществляется забор воды с захватом порции стирального порошка, включается ТЭН, нагревающий жидкость в баке. Когда прессостат неисправен, вода может быть не набрана в бак, и тогда при включенном ТЭНе появляется запах гари и дым. Неисправность датчика может повлечь полный выход из строя нагревательного элемента.
5. Вода подается в бак в слишком большом объеме . Регулярный забор воды выше нормы — серьезная нагрузка на двигатель. Ситуация должна насторожить пользователя, поскольку неисправность датчика уровня воды рано или поздно может стать причиной выхода из стоя двигателя стиральной машины.

Проверка прессостата

При появлении малейших сомнений в правильности работы прессостата, необходимо сразу же заменить его на новый. Но перед этим необходимо обрести уверенность, что дело именно в датчике. Произвести проверку прессостата стиральной машины довольно просто:

1. Необходимо демонтировать верхнюю панель. Снять ее можно, выкрутив специальные болты и сдвинув в противоположном от вас направлении. В большинстве моделей датчик находится в верхней части боковой стенки.
2. Специалисты рекомендуют просто открутить прессостат. Закреплен он, как правило, при помощи нескольких шурупов, которые довольно легко открутить.
3. После этого отсоедините от датчика трубку и контакты. Шланг закреплен специальными хомутами, их придеться либо аккуратно разобрать, либо срезать и потом заменить новыми.

Внимательно изучите демонтированный прессостат: на корпусе не должно быть каких-либо повреждений и образований. Не менее тщательно проверьте трубку и состояние изоляционного материала проводки. Если потребуется, прочистите засоры и устраните мелкие повреждения. Очистите контакты датчиков.

Теперь займемся проверкой самого устройства. Обычно для этого используют десяти сантиметровый шланг, идентичный по диаметру уже снятому ранее. Присоединив трубку ко входному штуцеру прессостата, сильно дуньте в нее. В этот момент из датчика должны раздаться щелчки. Количество их зависит от силы вдувания.

Если датчик не издает никаких звуков, скорее всего он неисправен и требует замены.

Чтобы окончательно убедиться в нерабочем состоянии прессостата, замерьте его сопротивление при помощи мультиметра. Если при вдувании сопротивление осталось на прежнем уровне – смело выбрасывайте датчик и покупайте новый.

Для проверки прессостата лучше воспользоваться мультиметром

Как предотвратить поломку прессостата

Засоры напорной трубки, повреждение поверхности шлангов и клапанов, перегрев и подгорание контактов датчика — основные виды поломки прессостата. Источником этих проблем является скапливающаяся внутри машинки грязь.

Специалисты рекомендуют регулярно проводить очистку слива и не реже 2-х раз в году запускать режим профилактической стирки с применением специальных очищающих средств: Калгон, Алфагон, Luxus Professional и других.

Также во избежание поломки машины следует обращать внимание на следующие моменты.

1. Не допускать работу стиральной машины на холостом ходу.
   До запуска стирки автомат должен набирать в бак воду.
2. Оптимальная температура для стирки — не выше 45 градусов. Этого достаточно для качественной стирки белья.

Прессостат необходим для всей системы СМА. Выходя из строя, он лишает вас возможности стирать, и может привести к различным поломкам. Замена прессостата в автоматической стиральной машине хлопотный, но не сложный процесс. Обращайте внимание на поведение вашей машинки, и вы сможете вовремя заметить неисправность.

Как работает реле давления ~ Изучение техники КИПиА

Что такое реле давления?

Это устройство предназначено для контроля технологического давления и выдачи выходного сигнала при достижении заданного давления (уставки). Реле давления делает это, прикладывая технологическое давление к диафрагме или поршню, чтобы создать усилие, которое сравнимо с усилием предварительно сжатой пружины диапазона.

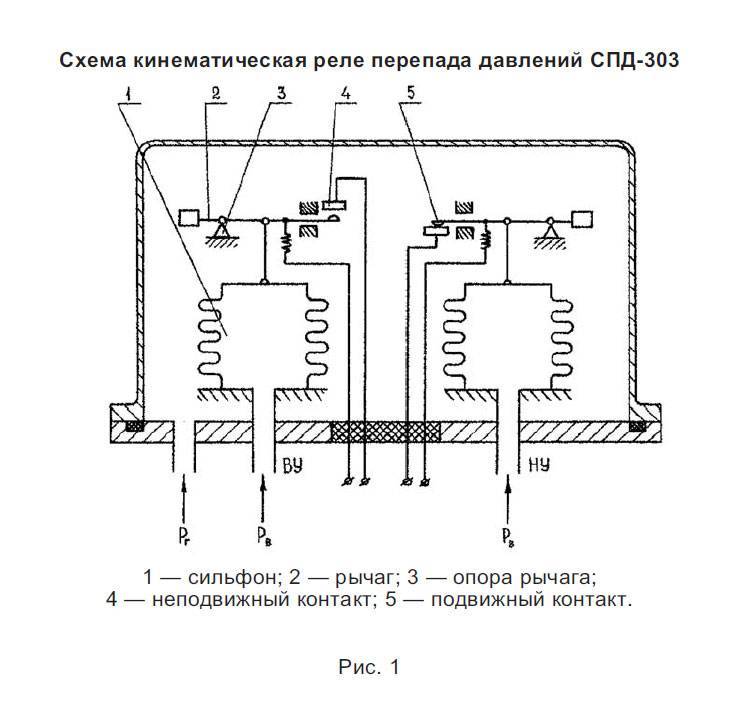

Реле давления используется для обнаружения наличия давления жидкости. В большинстве реле давления в качестве чувствительного элемента используется мембрана или сильфон. Движение этого чувствительного элемента используется для
активировать один или несколько переключающих контактов, чтобы подать сигнал тревоги или инициировать управляющее действие.

Реле давления имеют разную конструкцию с разными чувствительными элементами. Одним из наиболее распространенных является датчик с диафрагмой или сильфоном в качестве чувствительного элемента. Тот, который я буду обсуждать здесь, использует поршень в качестве элемента, чувствительного к давлению. В любом случае, принцип работы этого поршневого реле такой же, как и у реле давления мембранного или сильфонного типа.

Основные части реле давления:

Основные части типового реле давления показаны на схеме ниже:

Схема реле давления

A вид в разрезе реле давления, показывающий все основные части реле переключатель показан выше.

Ниже также показано изображение реле давления:

На виде в разрезе реле давления можно идентифицировать следующие основные части:

• Микропереключатель

• Изолированная кнопка отключения

• Рабочий штифт

• Гайка отключения

• Пружина диапазона

• Рабочий поршень

• Корпус переключателя или корпус

Микропереключатель

Микропереключатель используется для замыкания или размыкания электрической цепи при срабатывании реле давления. Микропереключатель на виде в разрезе представляет собой однополюсный двухпозиционный переключатель (SPDT). Этот переключатель состоит из одного нормально замкнутого контакта (НЗ) и одного нормально разомкнутого контакта (НО). Когда реле давления срабатывает, НО контакт замыкается, а НЗ размыкается.

Микропереключатели с золотыми контактами обычно используются в устройствах с низким напряжением и малым током (т. е. в искробезопасных цепях). Для более высоких напряжений/токов используются серебряные контакты.

Изолированная кнопка отключения

Эта кнопка переключает контакты NO и NC при срабатывании реле давления

Рабочий штифт

рабочий поршень. Когда поршень срабатывает в результате изменения давления на входе, рабочий штифт либо перемещается вверх и входит в контакт с кнопкой отключения, либо движется вниз и разрывает контакт с кнопкой отключения

Гайка настройки срабатывания

Гайка настройки срабатывания (также может называться винтом диапазона) используется для регулировки уставки реле давления. Это достигается за счет изменения степени сжатия пружины диапазона. Чем больше пружина диапазона сжимается гайкой настройки срабатывания, тем выше уставка давления для переключателя. Чем меньше сжатие, тем ниже уставка реле давления.

Пружина диапазона

Это предварительно сжатая пружина, и создаваемое ею усилие определяет давление, при котором срабатывает реле.

Рабочий поршень

Это часть реле давления, контактирующая с процессом. Давление процесса, действующее на площадь рабочего поршня, создает силу, противодействующую силе пружины диапазона. Диапазон переключателя зависит от площади рабочего поршня и жесткости пружины диапазона (измеряется в фунт-силах на дюйм, Н/мм и т. д.).

Корпус или корпус переключателя

Корпус, содержащий микропереключатель и другие принадлежности реле давления, называется корпусом или корпусом переключателя. Для реле давления, выдающего электрический выход, предусмотрено одно или несколько ответвлений, позволяющих ввести кабель в корпус через подходящий сальник. Для выключателя с пневматическим выходом предусмотрено два или более переборочных соединения для выходных соединений. Корпуса переключателей обычно изготавливаются из алюминия или нержавеющей стали.

Принцип действия реле давления

Как показано на изображении выше в разрезе реле давления, входное давление подается на нижнюю часть рабочего поршня. Этот поршень выталкивается вверх под действием давления на входе против пружины диапазона. Натяжение пружины диапазона можно отрегулировать так, чтобы она сжималась при определенном давлении или заданном значении. Когда это давление будет достигнуто, рабочий штифт ударит по кнопке отключения на микропереключателе и переключит его. Нормально разомкнутые контакты (NO на C) станут закрытыми, а нормально замкнутые контакты (NC на C) разомкнутся. Давление, при котором переключается микропереключатель, устанавливается регулировкой гайки настройки срабатывания. Эта гайка регулирует натяжение пружины диапазона (например, если гайка повернута по часовой стрелке, давление срабатывания будет выше).

Как использовать реле давления: 3 примера Комментарии отключены на Как использовать реле давления: 3 примера

Реле давления — это устройство, которое используется для обнаружения и контроля давления в различных приложениях. На этой странице мы покажем вам, как использовать реле давления тремя различными способами: путем обнаружения активного контура давления, обнаружения потери потока и контроля давления воздуха на входе. У нас есть видеоролики, демонстрирующие, как каждый из этих переключателей подключается к цепи и как они работают. Реле давления — это универсальные устройства, которые можно использовать в самых разных областях!

Как работает механическое реле давления

Реле давления при срабатывании зависят от изменения давления. Когда давление на мембрану переключателя увеличивается, он начинает сжимать пружину. Эта пружина откалибрована на сжатие только выше определенного номинального давления или заданного значения. Как только пружина сожмется сверх этой точки, переключатель сработает. Реле давления могут либо замыкать нормально разомкнутые (НО) электрические контакты, либо размыкать нормально замкнутые (НЗ) контакты. Узнайте больше: https://air-logic.com/pressure-vacuum-switches/

Пример 1: обнаружение активного контура давления

Принцип работы и подключение к системе

В этом видео красный правый подключен к (НЗ) нормально замкнутой цепи. Зеленый свет подключен к нормально разомкнутой цепи (NO). Идея состоит в том, чтобы использовать зеленый свет для индикации активированного контура давления.

Чтобы реле давления срабатывало только тогда, когда в предусмотренную цепь подается напряжение, оно должно быть установлено в правильном месте. На видео правильное место находится между 5-ходовым клапаном и обратным клапаном. Когда 5-ходовой клапан подает питание на пневматический контур, он оказывает давление на переключатель, и система загорается зеленым светом. После переключения 5-ходового клапана давление в контуре падает, реле давления сбрасывается и загорается красный индикатор.

Уставка переключателя:

Реле давления в этом видео настроено на 18 фунтов на квадратный дюйм, что немного ниже нормального рабочего диапазона системы, равного 20 фунтам на квадратный дюйм. Причина установки такого низкого значения? Чтобы избежать проблем с утечкой и допуском, наложением или дрейфом на оборудовании.

Применений:

Мониторинг промышленной автоматизации — обратная связь по пневматическому контуру может контролировать критические операции оборудования, создавая замкнутый контур. Таким образом можно узнать, действительно ли активирована пневматическая цепь, которая должна была быть активирована.

Цепи безопасности — реле давления может указать, если цепи находятся под напряжением перед техническим обслуживанием. Реле давления может показывать, находится ли оборудование в состоянии «готово» или «не готово» к техническому обслуживанию.

График технического обслуживания — ПЛК может предупредить технического специалиста о необходимости выполнения профилактического технического обслуживания после того, как цепь была активирована столько раз.

Пример 2: Обнаружение потери потока

Как это работает и как встраивается в систему:

Реле давления в этом видео установлено между ограничителем отверстия и устройством, использующим поток воздуха. Ограничитель отверстия обеспечивает контроль потока и снижает давление входящего воздуха. Итак, когда двигатель работает и потребляет воздух, давление низкое. Но, если потребление двигателя прерывается, происходит скачок давления, и реле давления фиксирует повышение.

Уставка переключателя:

Реле давления в этом видео настроено на 15 фунтов на квадратный дюйм, что немного выше, чем нормальное рабочее давление этого контура при нормальных условиях. Дифференциал переключателя важен в этом приложении, потому что переключатель должен сбрасываться, чтобы указать нормальное состояние потока.

Применений:

Мониторинг оборудования — потеря потока может указывать на неисправность оборудования. Реле давления может предупредить систему или оператора о сбое.

Контроль фильтрации — повышение давления может указывать на засорение фильтра. По мере блокировки фильтра ограничение в системе будет увеличиваться. После достаточного увеличения реле давления может указывать на фильтр, который необходимо заменить.

Взлом системы — реле давления в этом приложении будет отслеживать несанкционированное повышение давления.

Конец хода цилиндра — Когда пневматический цилиндр завершает ход или ему препятствует движение, давление увеличивается. Реле давления может обнаруживать это увеличение и обеспечивать обратную связь с системой.

Пример 3: Контроль давления воздуха на входе

Как это работает и как встраивается в систему:

Реле давления в этом видео определяет, включено ли давление входящего воздуха. Воздушный компрессор на заводе находится в другой комнате, поэтому это приложение предназначено для определения того, работает ли компрессор, подключен ли он и соответствует ли давлению. Таким образом, становится ясно, что двигатель должен работать, если клапан открыт. С помощью переключателя это можно интегрировать в контроллер и автоматически контролировать.

Уставка переключателя:

В этом приложении уставка переключателя составляет 95 фунтов на кв. дюйм. Давление воздуха в магазине варьируется от 100 до 120 фунтов на квадратный дюйм во время обычных операций по регулированию давления.

Применений:

Газовые баллоны — если давление в баллоне падает ниже рабочего давления оборудования, система может безопасно отключиться.

Управление технологическим процессом — Обнаружение падения давления на входе, чтобы определить, следует ли включать систему или нет. Падение давления на входе может указывать на неисправность насосной системы. Системы сжатого воздуха сложны и могут иметь клапан, отключенный после ресивера высокого давления.

Реле давления от Air Logic:

Air Logic имеет множество типов реле давления, и они легко настраиваются для вашего приложения. Конструкция нашего механического реле давления проверена временем и надежна. Мы можем настроить уставку (рабочие точки), давление пружины, максимальное давление, порт давления и многое другое. Ознакомьтесь с нашим каталогом!

Индивидуальные спецификации заказчика.

Реле давления Air Logic изготавливаются на заказ и могут быть доставлены быстро. Мы также можем предварительно установить заданное давление для нужд заказчика. Таким образом, клиенты могут указать, что их продукт всегда имеет одну и ту же уставку давления. Некоторые заказчики указывают давление включения или выключения (т. е. точку включения или выключения). Когда для реле давления требуется точка отключения или точка сброса, составляется индивидуальный план испытаний. Это может также включать давление в системе, пружину пользовательского диапазона, конкретное давление или использование манометра. Для вашего заявления может быть много критических факторов. Пожалуйста, обращайтесь, если у вас есть конкретные вопросы.

Характеристики электрической цепи

Существует ряд электрических характеристик, соответствующих требуемому источнику питания и электрической мощности. Каждый переключатель серии F5100 состоит из однополюсного двухпозиционного микропереключателя (SPDT). Микропереключатель определяет электрические характеристики и выполняет фактическую функцию переключения. Все электрические компоненты находятся внутри корпуса переключателя. Реле давления может быть подключено как нормально замкнутый переключатель или как нормально разомкнутый переключатель.

Принцип действия

Продукт Air Logic представляет собой механическое реле давления. Давление воздуха из порта давления давит на диафрагму (чувствительный элемент). Мембрана (элемент, чувствительный к давлению) давит как на пружину, так и на контакты переключателя. Сила пружины определяет уставку. Отрегулируйте усилие пружины, поворачивая регулировочный винт внутрь или наружу. Механические реле давления просты и легко реализуемы во многих конструкциях систем.
