Схема подвесного потолка: Как сделать каркас для подвесного потолка, продумать схему, особенности крепления двухуровневых конструкций, детали на фото и видео

Как сделать каркас для подвесного потолка, продумать схему, особенности крепления двухуровневых конструкций, детали на фото и видео

Содержание статьи:

1. Виды каркасных потолков

2. Плиточные

3. Кассетные

4. Реечные

5. Необходимые материалы и инструменты

6. Как сделать каркас для подвесного потолка

7. Подготовительные работы

8. Проектирование

9. Прокладка телекоммуникационных линий

10. Крепление каркаса к потолку

11. Монтаж нижнего яруса

12. Облицовка гипсокартоном

В последнее время широкую популярность приобрели подвесные потолки. Это обусловлено простотой создания такой конструкции, ее практичностью и невероятной красотой. В данной статье мы рассмотрим, как делать каркас для подвесного потолка. Разумеется, для того чтобы результат был качественным, необходимо запастись терпением и ознакомится с определенной теоретической информацией.

Виды каркасных потолков

Каркасный потолок — это модульная конструкция, которая состоит из подвесной системы, обшитой отдельными элементами (плитами или кассетами).

Подобные конструкции разделяют на пять типов:

Плиточные

Для установки таких потолков каркас обшивается панелями размером 60*60 см. Они изготавливаются из стекловолокна, гипса или минерального волокна. Под данный тип потолков можно найти множество различных систем освещения. Зачастую подобные конструкции устанавливаются в офисных помещениях. К плиточным потолкам относят, например, такую конструкцию, как потолок Армстронг.

Кассетные

В качестве модулей для таких потолков выступают металлические кассеты. Они изготавливаются из алюминия или оцинкованной стали. Примечательно, что такие кассеты предлагаются в достаточно широком цветовом оформлении.

Подобные подвесные потолки схемы которых можно найти у нас на сайте, в основном применяются на кухне или в ванной.

Но за счет своей универсальности, кассетные конструкции могут применяться и в других помещениях.

Реечные

Потолки изготавливают из реек длиной 4-6 метров и шириной 8-15 см. Монтаж таких элементов осуществляют на предварительно подготовленный каркас для подвесного потолка. Так как рейки изготавливаются из специальных сплавов с особым покрытием, они отличаются большой прочностью. Зачастую, в качестве основного материала используется алюминий или сталь толщиной 0,5 мм.

Так как решетчатые и ячеистые потолки не заслужили особой популярности, то мы не будем останавливаться на них.

Приведенная выше классификация касается вида самих модулей, но каркасные потолки разделяют также по сложности самой конструкции.

Системы бывают:

• простыми, то есть одноуровневыми;
• сложными, многоуровневыми.

Далее мы будем рассматривать процесс того, как сделать каркас для двухуровнего потолка.

Необходимые материалы и инструменты

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Перед началом работ по монтажу, следует подготовить все инструменты и материалы:

• гипсокартон;
• металлический стоечный и направляющий профиль;
• саморезы по дереву и по металлу;
• дюбеля 6*60 мм;
• уровень;
• отбивочный шнур;
• болгарку;

• малярную сетку;
• строительный нож;
• перфоратор;
• шуруповерт;
• два шпателя. Один шириной 60-70 см, второй — 10-15 см;
• багет.

Как сделать каркас для подвесного потолка

Двухуровневый потолок считается идеальной платформой для воплощения всех дизайнерских фантазий. Сами потолки такой конструкции отличаются многообразием форм, поэтому полет фантазии почти ничто не ограничивает. Но как оказывается, схема подвесного потолка одинакова почти для всех случаев.

Подготовительные работы

После того как вы приобрели все материалы и подготовили все инструменты, необходимо убедиться в том, что высота помещения позволяет вам опустить потолок на 10-12 см. В большинстве стандартных квартир это будет невозможным, так как высоты потолков в 2,5 метра явно недостаточно для установки двухуровневых конструкций. Поэтому, в подобных случаях базовый потолок используется как первый, верхний ярус, а для этого его необходимо тщательно выровнять.

Проектирование

Перед тем как приступить к установке каркаса для подвесного потолка, следует подготовить подробный план в масштабе. Этот чертеж позволит вам не только значительно облегчить дальнейшую работу, но и подобрать наиболее подходящую форму потолка.

Хотя, конечно, сегодня существует возможность создать 3D макет конструкции устройства подвесного потолка и во всех деталях рассмотреть, как будет выглядеть будущий потолок.

Прокладка телекоммуникационных линий

Многоярусные конструкции позволяют укладывать тепло- и звукоизоляцию. Операции по изоляции потолка проводятся после установки каркаса. А вот прокладку инженерных коммуникаций и электропроводки необходимо делать до начала монтажа. Именно поэтому размещение светильников, кондиционера или вытяжки необходимо продумать заранее.

К данной процедуре следует отнестись с особой внимательностью, так как допущенную ошибку не можно будет исправить в будущем. Схему проводки наносят на план с уже изображенным каркасом потолка. Это позволит вам свести все ошибки к минимуму.

Крепление каркаса к потолку

Установить каркас для подвесного потолка возможно в несколько способов. При этом не можно сказать, что какой-то вариант лучше другого, так как все зависит от особенностей помещения и самой конструкции потолка.

Ниже мы будем рассматривать способ, который на первом этапе предусматривает установку нижнего уровня.

Монтаж нижнего яруса

В первую очередь на потолок наносят схему в реальном масштабе. Также на стенах проводят горизонтальные линии, которые служат ориентиром для закрепления направляющего профиля. Для того чтобы сделать плавный изгиб металлической рейки, две смежные стенки профиля немного надрезают ножницами.

Теперь каркас монтируют на потолок. Далее делают разметку на стенах под профилем. Это необходимо для установки продольного потолочного профиля. Между осями должно сохранятся расстояние в 40 см.

Далее, на уровне разметки проводят линии перпендикулярные стене. Они и будут осями профиля. Относительно этих линий закрепляются пружинные подвесы, с шагом в 60 см. Но помните, что подвесы нельзя крепить к потолку дюбелями-гвоздями. Для этих целей гораздо правильнее использовать анкерные дюбеля. Это требование связано с тем, что в случае пожара, обычные дюбеля из пластмассы размягчатся, тем самым потолок может попросту обвалиться.

Теперь из профиля нарезают небольшие отрезки, длина которых равна глубине второго яруса. На одной стороне делаются язычки — у профиля обрезаются боковые полочки на расстоянии 3 см от края, основание при этом остается. Такие перемычки прикручивают к верхнему направляющему профилю. При этом на ровных участках каркаса элементы крепятся каждые 60 см, а на криволинейных, каждые 30 см.

Теперь переходят к формированию нижнего яруса. Процедуру выполняют на полу, так как это намного удобнее. При этом необходимо повторять форму на потолке. Полученную в итоге конструкцию прикручивают к перемычкам, при этом «язычки» накладывают на профиль. Затем из гипсокартона нарезают полосы, по ширине равные глубине второго яруса. Их прикручивают к каркасу. Для того чтобы придать полосе изогнутость, картон перфорируют. Для этого применяется специальный игольчатый валик.

После, между направлявшими закрепляют продольный профиль для того, чтобы зафиксировать второй ярус. Перед установкой, в направляющие одевают крепления-крабы. Они необходимы для того, чтобы обеспечить соединение с поперечным профилем. После фиксации продольных профилей можно сказать, что каркас для потолка готов. Теперь переходят к следующему этапу.

Монтаж подвесного потолка из гипсокартона, подробное видео:

Облицовка гипсокартоном

Если у вас не возникло трудностей на предыдущем этапе, то дальнейшие действия не должны вызвать у вас проблем. Верхний ярус собирают по прямым подвесам. При этом важно сохранить расстояние между осями продольного профиля, равное 40 см. После сборки верхнего каркаса приступают к обшивке всей конструкции гипсокартоном. Перед началом работ сверьтесь еще раз со схемой пролегания проводки.

В местах установки осветительных приборов делают укрепление конструкции. Также необходимо вывести к местам установки лампочек электропроводку. После этого проводят укладку тепло- и звукоизоляции.

Обшивка каркаса гипсокартоном не вызывает трудностей. В местах примыкания ГКЛ к ступени второго уровня или к стене комнаты с края листа срезают заводскую фаску. Вот и все. Мы надеемся, что информация данной статьи поможет вам разобраться с вопросом того, как установить двухъярусный подвесной потолок из гипсокартона.

Результаты выполненных работ по креплению подвесного потолка вы сможете просмотреть в фото альбоме нашего сайта. Также советуем вам прочесть другие материалы касательно монтажа подвесных потолков.

Подвесной металлический потолок -Типы потолков

Русский English

Главная Потолки Потолки типа hook-on

Хук-он (Hook-on) потолки — это универсальное и современное решение во внутренней отделке помещений со скрытыми несущими профилями и съемными панелями. На основе потолка Hook-on возможно реализовывать самые нестандартные дизайнерские решения. В одном помещении можно применять потолочные панели разного типа и размера, делать любую раскладку плит, встраивать любые светильники с врезкой в плиты или с организацией свободного пространства между потолочными плитами.

Характеристики

Материал

сталь толщиной 0,6 мм

Размеры

любые размеры по запросу с учетом максимальной площади панели

Обработка поверхности

все стандартные виды перфорации, порошковая окраска по RAL

Потолочные плиты Hook-on плотно примыкают друг к другу и легко устанавливаются. Возможно изготовление кассеты хук-он из ПВС (просечно-вытяжной сетки).

Преимущества

•Нитевидные стыки между потолочными панелями

•Простота при монтаже и в обслуживании

•Акустические характеристики

•Возможность интегрировать в потолок системы отопления и охлаждения, а также любые светильники

Расчет стоимости потолков онлайн

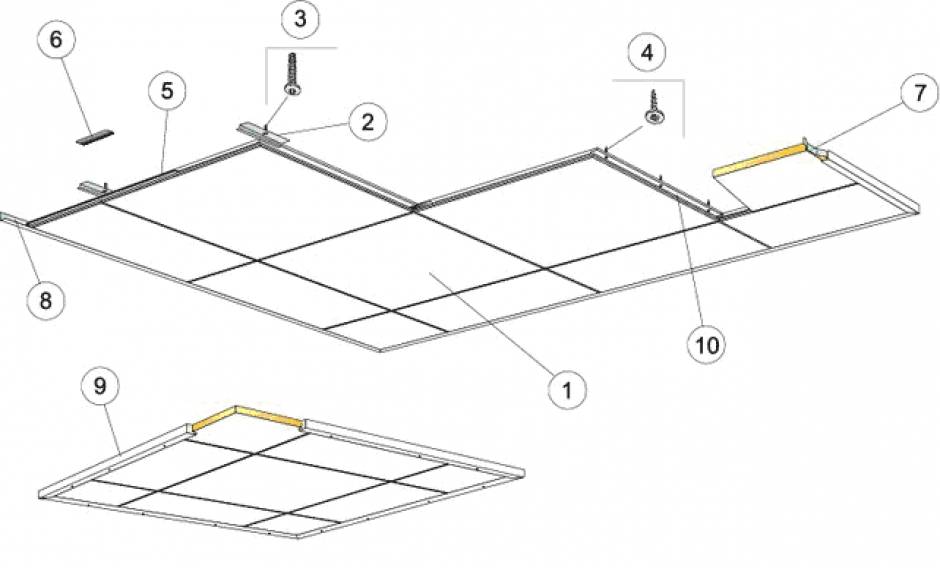

МОНТАЖНАЯ СХЕМА КРЕПЛЕНИЯ ПОТОЛКОВ hook-on

СХЕМА КРЕПЛЕНИЯ ПОДКОНСТРУКЦИИ ПОТОЛКА (ПОДСИСТЕМЫ)

СХЕМА КРЕПЛЕНИЯ КОРИДОРНОГО ПОТОЛКА

Цвет окраски RAL потолочных плит

RAL 1034

RAL 1034

RAL 3003

RAL 3003

RAL 3011

RAL 3011

RAL 5021

RAL 5021

RAL 7004

RAL 7004

RAL 7005

RAL 7005

RAL 7024

RAL 7024

RAL 9002

RAL 9002

RAL 9006

RAL 9006

Цвет окраски «под дерево» потолочных плит

1902

1903

1907

1908

1909

Области применения подвесных потолков

Потолки для медицинских учреждений

Потолки для медицинских учреждений

Подробнее

Потолки для пищевой промышленности

Потолки для пищевой промышленности

Подробнее

Потолки для детских учреждений и школ

Потолки для детских учреждений и школ

Подробнее

Потолки для кафе и ресторанов

Потолки для кафе и ресторанов

Подробнее

Потолки для коммерческих помещений

Потолки для коммерческих помещений

Подробнее

Потолки для торговых центров и магазинов

Потолки для торговых центров и магазинов

Особенности подвесных потолков для ТЦ

Подробнее

Потолки для офисов

Потолки для офисов

Подробнее

Потолки для коридоров

Потолки для коридоров

Подробнее

Потолки для производственных помещений

Потолки для производственных помещений

Подробнее

Потолки для образовательных учреждений, институтов и колледжей

Потолки для образовательных учреждений, институтов и колледжей

Подробнее

Наши проекты

Офис издательство Yoga

Офис компании Comparex

ДК Внуково

Фудкорт в компании Акрихин

Офис ул. Земляной вал

Москва сити 52 этаж

Башня Mercury, Москва-Сити

Входная зона Жилого комплекса, г. Обнинск

Реечный потолок в Оранжерее Частной Резиденции

Офис компании Gett Taxi

Kronotex — комплексная отделка магазина

Офис компании Sintec

Офис компании Sky Light

Мегафон штаб-квартира

Технический центр интернет

Мосрентген

Национальная Медиа Группа

Потолки метро Пушкинская

ТЦ Ривьера

Сколково

Теремок — Белая площадь

Офис Linde Мосрентген

Офис в жилом комплексе «Первый Квартал» г.Видное

Дом Правительства Московской области

БЦ «Романов Двор»

Клиника микрохирургии глаза «Взгляд»

Бар «Chrome»

«Московский театр иллюзий»

ЖК «Кленовые аллеи»

Технополис Москва

Потолок в частном доме с бассейном

ПАО АБРАУ ДЮРСО

Novikov Restaurant & Bar

Компания K&R Design выполняет профессиональный монтаж, демонтаж и ремонт потолков любой сложности, включая подвесные системы, криволинейные и многоуровневые конструкции. Четкое соблюдение технологии, большой опыт мастеров и ответственное отношение к выполняемой работе — все это становится залогом безупречного результата.

Требования к эстетичности интерьера постоянно повышаются, именно поэтому подвесные потолки приобретают особую популярность. Их установка позволяет удачно замаскировать изъяны базовой поверхности вместо того, чтобы тратить время и силы на ремонт поверхностей с использованием строительных смесей.

К тому же, дизайн подвесных конструкций может быть разным, начиная от плоских и заканчивая многоуровневыми, фигурными и криволинейными, что позволяет реализовывать самые сложные дизайнерские проекты.

Монтаж подвесных потолков

Видеоинструкция по монтажу подвесного потолка тип Hook-on

Сертификаты, Благодарственные письма,

Буклеты компании

Благодарственные письма:

Сертификаты соответствия:

Звоните! Мы всегда рады ответить на вопросы:

• Расчет количества и стоимости потолка
• Расчет сроков и стоимости монтажа потолка
• Наличие потолков на складе,
  а также время их производства и доставки.
• Технические листы на потолки
• Светильники и аксессуары для потолков

Как установить потолки MF — шаг за шагом

Как установить потолок MF — шаг за шагом — Экспертное руководство Перейти к содержимому 002

Найдите все компоненты, упомянутые в этом руководстве, доступные для заказа внизу этой страницы.

Шаг 1.) Измерьте периметр вашей комнаты (длину и ширину) и определитесь с перепадом высоты (т.



Шаг 2.) Закрепите кромочную накладку MF6A (также известную как накладка по периметру) по краю комнаты на выбранной высоте потолка. Это создаст позицию удержания для основных каналов вашего потолка (MF7) и приемник для секций обшивки или потолка (MF5).

Просверлите и закрепите накладку по периметру через каждые 600 мм, чтобы обеспечить прочную фиксацию по всему периметру. Какие крепления вы будете использовать, зависит от типа стены — стена из бетонных блоков потребует крепления с помощью молотка, чтобы закрепить отделку; Для стен с сухой облицовкой потребуются шурупы для гипсокартона. Крепления на этом этапе имеют решающее значение (на них будет опираться весь ваш потолок), поэтому, если вы сомневаетесь в правильности крепления, позвоните нам.

Шаг 3.) Установив окантовку по периметру комнаты MF6A, вы готовы установить подвесные уголки MF17. Они будут поддерживать потолочную сетку, придавая ей структурную целостность и гарантируя, что она не провиснет, когда достигнет центра комнаты. Чтобы получить правильную длину для каждого уголка подвески MF17, измерьте расстояние от потолка до нижней части краевой планки MF6A. Обрежьте MF17 до этого размера, например, перепад высоты 400 мм (от потолка до низа кромки) означает, что MF17 следует обрезать до 400 мм.



Шаг 4.) Для стандартного однослойного потолка сделайте отметки с интервалом 1200 мм вдоль верхней части двух противоположных стен и проведите линию между каждой отметкой. Теперь повторите процесс для двух других стен, чтобы создать сетку размером 1200 x 1200 мм. В месте пересечения каждой линии закрепите уголок подвеса к потолку с помощью уголков и болтов и гаек MF11. Если вам нужно, чтобы потолок MF обладал акустическими характеристиками, используйте акустические подвесы, а не угловые кронштейны.

Шаг 5.) Обрежьте основной канал MF7 (вы можете увидеть, что он описан как основной канал поддержки) до длины самого длинного набора линий на шаге 4, минус 3-5 мм, чтобы сделать это простым исправлением. Опустите канал на место так, чтобы он опирался на канал по периметру и располагался напротив углов подвески, как показано на схеме потолка MF справа. Чтобы обеспечить прочное и надежное крепление, используйте саморезы с полукруглой головкой для крепления металлических деталей друг к другу. Повторяйте, пока все основные каналы не будут на месте.



Шаг 6.) Подсоедините секции обшивки MF5 (они же потолочные секции) под прямым углом к ​​основным каналам MF7. То, где вы разместите секции обшивки, будет зависеть от размера вашего гипсокартона. Вам нужно будет установить каждую секцию на расстоянии 400 или 450 мм от центра. Если ваша длина или ширина комнаты превышает 3,6 м, перекройте MF5 на 150 мм и закрепите вместе с помощью винтов с полукруглой головкой. Вставьте каждую секцию потолка в канал периметра. Он должен располагаться чуть ниже основных каналов. Соедините каждую секцию обрешетки с помощью MF9.Соединительные зажимы канала обшивки, как показано на схеме, с выпуклым «цилиндром» металлической секции, обращенным вниз.



Шаг 7.) Повторяйте шаг 6, пока сетка не будет завершена и не закреплена. Теперь сетка готова для установки гипсокартона, который необходимо прикрепить к нижней стороне секций обрешетки MF5. Сдвиньте доски в шахматном порядке (чтобы стыки были менее заметны) и надежно зафиксируйте с помощью шурупов для гипсокартона, которые должны пройти сквозь гипсокартон и войти в секцию обрешетки сзади. Убедитесь, что винты расположены не ближе 13 мм к обрезанному краю и не ближе 10 мм к скрепленному краю.

Список компонентов для потолка MF

Металлы

• • Первичный канал MF7 3,6 м
  9007 3 MF5 Секция обшивки 3,6
  • MF6A Кромочная накладка 3,6 м
  • MF17 Угол подвески 3,6 m

Крепления

• • Зажимы для каналов MF9
  • Пластина Саморезы с головкой для гипсокартона
  • Шурупы для гипсокартона
  • Акустические подвески
  • Гайки и болты MF11
  • Крепления с молотком 900 15

  Для получения дополнительной информации об установке потолочных систем MF позвоните одному из специалистов по телефону. 01253 864902 . Установите свою потолочную систему сегодня, с MF-Ceilings. co.uk .

Чтобы получить быстрое и простое визуальное руководство, просмотрите наше видео ниже:

Автоматическая оптимизация скорости страницы для повышения производительности сайта

IBM Workplace Design — потолок

Использование различных потолочных систем и материалов помогает определить рабочие зоны IBM. Варианты, доступные для потолков, могут работать, чтобы создать идентифицируемое настроение для зоны. Каждый вариант также тонко сигнализирует об ожидаемом поведении для определенных зон, создавая сплоченный опыт для клиентов и сотрудников.

Применение потолочной системы зависит от концептуального использования пространства. Помещения, предназначенные для сосредоточенной работы, могут иметь акустические потолки, которые, например, приглушают больше окружающего звука. Изучите показанную здесь диаграмму, выбрав приложение, которое вы хотите изучить, из легенды. Просмотрите таблицу для получения дополнительной информации о типичных случаях использования по типу системы.

Тип	Применение
Потолочные системы с элементами	Соедините зоны, чтобы обозначить их уникальные функции и выделиться в пространстве.
Специальные акустические потолочные системы	Эти потолочные системы, которые включают в себя войлок или акустический металл, следует рассматривать в закрытых пространствах для совместной работы, касательных к зонам Welcome и Connect, что указывает на их большую вместимость и характер совместной работы.
Специальные подвесные потолки	Специальные подвесные потолки можно использовать для ослабления шума, но чаще они используются для обозначения границ или разнообразия потолочного ландшафта.
Акустическая потолочная плита	Акустическая потолочная плита должна использоваться в закрытых помещениях для совместной работы и закрытых индивидуальных помещениях на рабочем месте, поскольку эти помещения требуют более высокой степени звукоизоляции.
Открытые потолки	Открытые потолки должны составлять большую часть открытых рабочих зон, чтобы создать ощущение объема и простора.
Гипсовые потолки	Гипсовые потолки обычно используются в туалетах и ​​кладовых. Гипсокартон также можно рассматривать в качестве основного маршрута циркуляции.
Потолки основного помещения	Потолки основного помещения входят в компетенцию арендодателя.

Легенда

Нажмите, чтобы выделить тип потолка

Декоративные потолочные системы

Специальные акустические потолочные системы

Специальные подвесные потолочные системы

Акустическая потолочная плитка

Открытые потолки

Гипсовые потолки

Потолки основной площади

использование потолочных систем создает теплое и гостеприимное пространство для IBM сотрудников и гостей. Дерево говорит о росте и стабильности, а перфорированный металл передает оцифрованную энергию и шум. Узоры должны быть линейными или геометрическими, придающими потолочной плоскости текстурное измерение.

Кессонные потолки усиливают двойную сетку, добавляя ощущение тепла.

Линейное размещение направляет поток к лифтам.

Металлические потолки с открытыми ячейками демонстрируют закрытую геометрию, а открытость пространству наверху добавляет визуальную глубину.

Использование потолочных систем из специального войлока или акустического металла в тональных серых и светлых нейтральных тонах создает визуально энергичную атмосферу. Эти акустические системы идеально подходят для больших пространств для собраний, таких как закрытые и открытые пространства для совместной работы рядом с точками прибытия и приветствия, а также могут эффективно использоваться в неформальных обеденных зонах или зонах отдыха.

Войлочные потолки помогают поглощать окружающий шум в непринужденной атмосфере зоны Connect.

Войлочные сундуки приподнимают и акустически снижают общую зону отдыха.

Использование подвесных потолков может помочь в звукопоглощении в открытых рабочих зонах, предназначенных для совместной работы, и очерчивать пространственные границы, добавляя разнообразия ландшафту открытого потолка.

Низкий потолок помогает определить внешний вид особых зон.

Открытые потолки создают ощущение большего пространства и объема и хорошо подходят для открытых рабочих мест с большим количеством людей. K13 можно распылить на палубу для шумоизоляции в открытом офисе.

Изысканные заниженные панели резко контрастируют с необузданной энергией открытого потолка.

Акустическая потолочная плита должна использоваться в закрытых пространствах для совместной работы и закрытых индивидуальных помещениях, так как эти зоны требуют более высокой степени звукоизоляции.

• Хотя IBM не обязательно одобряет схему маркировки третьей стороны, этикетки Declare, декларации продуктов для здоровья (HPD), декларации продуктов для окружающей среды (EPD) и сертификаты тестирования летучих органических соединений (VOC) могут способствовать сертификации LEED и WELL. Эти документы требуются для кредитов LEED EQc2, MRc3, MRc4 и MRc5, а WELL имеет характеристики X05, X06, X07 и X08. Баллы начисляются в зависимости от соответствия требованиям применимых критериев и количества установленных продуктов.
  • Рассмотрим замену EQc2 на LEED v4.1.
  • Рассмотрим вариант 1 для MRc3, вариант 2 для MRc4 и вариант 1 для MRc5.
  • Считайте образцовую производительность точкой инноваций для MRc3.

• Указание древесины и металлов, сертифицированных Лесным попечительским советом (FSC) с переработанным содержанием для нестандартных потолков, будет способствовать раскрытию и оптимизации строительных продуктов LEED Credit MRc4 — поиск сырья.
  • Стоит отметить, что существуют и другие сторонние сертификаты, помимо FSC, которые признает IBM. Древесина, сертифицированная FSC, является единственным сертификатом, признаваемым LEED.

• LEED EQc9 и WELL S03 и S05 являются требованиями к акустическим характеристикам.
  • Ищите продукты с рейтингом коэффициента шумоподавления (NRC) не менее 0,90.
  • Рассмотрите возможность замены EQc9 по стандарту LEED v4.1, а также варианты фонового шума системы отопления и кондиционирования (HVAC) и времени реверберации.

Предварительные требования и кредиты LEED

Характеристики WELL

• При проектировании нестандартных потолочных систем выбирайте минимально обработанные породы дерева и металлы, не использующие токсичные клеи или покрытия. Композитные изделия из дерева или панели из шпона с композитным наполнителем часто содержат клей с формальдегидом, который может выделять газы в концентрациях, превышающих рекомендуемые значения для здоровья.
  • Ищите продукты, в которых не используются формальдегидные смолы без добавления мочевины (NAUF), без добавления формальдегида (NAF) или формальдегидные смолы со сверхнизким уровнем эмиссии (ULEF).

• Потолочные системы и распыляемая изоляция являются потенциальным источником антипиренов, пер- и полифторалкильных обработок (PFAS), противомикробных препаратов и летучей золы, которые могут содержать отходы тяжелых металлов, таких как кадмий, ртуть и мышьяк.
