Схема подключить выключатель: Схема подключения выключателя

Содержание

Схема подключения выключателя

Схема подключения выключателя

У каждого в доме находятся более четырех выключателей. Они работают исправно, но часто в самый неподходящий момент ломаются или вы просто решили сделать дома ремонт и заменить их на новые модели, и тогда вам приходится их менять. Если вы решили все сделать самостоятельно своими руками, то в этой статье вы найдете подробные схемы подключения одноклавишного и двухклавишного выключателей, разные рекомендации и советы по этому вопросу.

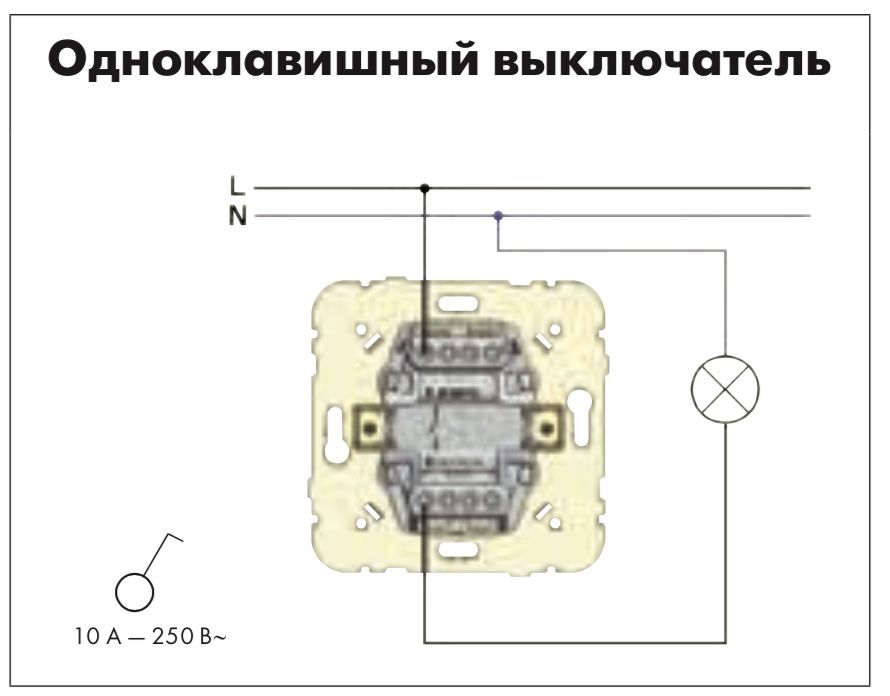

 Схема подключения одноклавишного выключателя

Сначала давайте рассмотрим схему подключения одноклавишного выключателя, так как она проще и часто встречается. Запомните, что для сборки схемы подключения светильника помимо выключателя и проводов нам потребуется еще и распределительная коробка, в которой будут соединяться провода. Соединять их можно разными способами, но здесь мы рассмотрим простые скрутки. На фото ниже показаны все необходимые элементы: распредкоробка, патрон светильника и выключатель (уже разобранный).

..

Теперь прокладываем все необходимые провода:

  1. Провод от щитка до распределительной коробки.
  2. Провод от распределительной коробки до выключателя.
  3. Провод от распределительной коробки до патрона светильника.

Далее разделываем все концы проводов и зачищаем жилы. В распредкоробке необходимо зачистить жилы на 3-4 см для создания надежной скрутки, а в патроне и выключателе нужно зачищать на 5-8 мм для подключения к контактам.

Подключаем провода к выключателю и патрону (клеммнику) светильника. В выключателе полярность не играет особой роли. В патроне фазный проводник необходимо подключать на центральный контакт, а нулевой проводник на боковой. Если в светильнике выведен из патрона клеммник, то на нем уже указанно куда заводить фазу, нуль и землю. Соблюдайте эти значения.

Собираем выключатель и ставим на место светильник…

Теперь необходимо в распределительной коробке скрутить провода и не перепутать ничего. Тут у вас должно получиться три скрутки:

  1. Нулевой проводник приходящий от щитка скручиваем с нулевым проводником уходящим на светильник.
  2. Фазный проводник приходящий от щитка скручиваем с фазным проводником уходящим на выключатель.
  3. Другой проводник приходящий от выключателя (он будет фазным при нажатии на клавишу выключателя) скручиваем с фазным проводником уходящим на светильник.

Теперь для лучшего контакта и длительной службы соединения необходимо все скрутки пропаять. Затем их изолируем изолентой или трубками ПВХ и аккуратно укладываем в распределительную коробку, желательно чтобы они не соприкасались с друг с другом.

На фото я не паял и не изолировал скрутки. Уж извиняйте меня.

Закрываем коробку и включаем свет!

Это еще не все…

В большинстве случаях бывает так, что от данной распредкоробки необходимо подключить следующую коробку, а от нее уже организовать свет в другой комнате. Ниже подробно покажу вам как это можно сделать.

Необходимо завести в существующую распределительную коробку провод и проложить его до следующей коробки.

Для подключения следующей распредкоробки (шлейфом) необходимо фазный проводник уходящий на нее скрутить с приходящим от щитка фазным проводником, а нулевой проводник уходящего провода нужно скрутить с приходящим от щитка нулевым проводником. На фото ниже это все прекрасно видно. Провод №1 — это приходящий провод от щитка, а провод №2 — это уходящий провод на следующую распредкоробку.

Схема подключения двухклавишного выключателя

Ниже предлагаю разобрать схему подключения двухклавишного выключателя. Тут сложного ничего нет и вы во всем сможете разобраться, главное только не перепутайте провода. Здесь уже необходимо на выключатель и в люстру вести 3-х жильные провода.

Перед подключением проводов к 2-х клавишному выключателю обязательно смотрите маркировку контактов. Обозначение «L» означает, что на данный контакт необходимо подключать приходящий из распредкоробки фазный проводник. Обозначения «1» и «2» означают, что на них необходимо подключать фазные проводники уходящие на разные группы ламп в люстре или на разные светильники №1 и №2.

На моем выключателе, который представлен на фото, все три контакта выведены на верх. У вас может быть все по другому. Это зависит от производителя и модели выключателя. Они бывают разные, но обозначения на них обычно одинаковые.

Теперь скручиваем провод. Главное тут ничего не перепутайте. На фото ниже я подробно все подписал и там все хорошо видно. Читайте внимательнее и соединяйте свои провода также. У вас должно получиться четыре скрутки. Как провод подключать к люстре или к разным светильникам я показал схематично. Если что-то не понятно пишите в комментариях, будем вместе разбираться. Еще учтите, что по проводу от выключателя к коробке по всем жилам будет протекать фаза и поэтому здесь не получится соблюсти цветовую маркировку.

Все скрутки пропаиваем, изолируем и аккуратно укладываем в распредкоробку.

Собираем выключатель и пробуем включать свет, таим образом проверяя правильность собранной схемы подключения выключателя.

Улыбнемся:

Пьяный электрик уткнулся лбом в столб.
Рядом болтается оголенный провод.
Электрик: — Неее пооонняял…
Хватает рукой провод, дергается от удара током:

— Все! Понял! Понял!

Схема подключения выключателя — типовые схемы и пошаговая инструкция по монтажу (115 фото и видео) —

65 фото и основных схем подсоединения

На данном этапе времени трудно представить хотя бы один дом без выключателей света. Указанные агрегаты бывают различных видов, но все они довольно легко устанавливаются, их вполне сможет подсоединить к сети даже человек, обладающий базовыми знаниями электрики.

Инструменты

Прежде чем переходить к подсоединению выключателя к сети нужно подготовить ряд инструментов:

  • фигурную, прямую и индикаторную отвертки;
  • соединитель;
  • наточенный нож;
  • плоскогубцы.

Особенности разводки проводов

Схема подключения выключателя в зависимости от его типа (учитывается количество клавиш) немного разнится.

Наиболее простым вариантом является подключение одноклавишного выключателя, в таком случае всё можно сделать самостоятельно. В такой ситуации, в коробке распределения, присутствует всего 2 провода – ноль и фаза.

Провод синего цвета (ноль), соединяется с таким же проводом на светильнике. Вводная фаза изначально движется к устройству для выключения света, после чего снова возвращается в коробку распределения, а уже затем соединяется с фазой от лампочки.

Основным условием подключения одноклавишного выключателя света является внимательность, поскольку даже при наличии всего двух проводов, довольно часто встречаются ситуации, когда человек путает жилы.

Подключение двухклавишного выключателя потребует больших знаний электрики, это обосновывается тем, что все группы светильников имеют отдельный разрыв цепи. Как и с одноклавишным агрегатом, в коробке распределения присутствует две жилы. Провод синего цвета ещё на входе соединяется с другими проводами аналогичного цвета.

Существуют способы подключения выключателей без распределительной коробки, но они требуют больших навыков в электрике и выполняются, в основном профессионалами.

Фаза изначально проводиться на разрыв, на обе кнопки, затем осуществляется её фиксация в заранее предусмотренной выемке. Исходящие провода идут к каждой присутствующей группе осветительных приборов или на две отдельные лампочки.

Обязательно нужно учитывать тот факт, что задняя часть корпуса содержит три отверстия: два размещены по левую сторону, и ещё один по правую. Туда где только одно отверстие подсоединяется фаза входа, а туда, где два отверстия – фаза выхода, направляющаяся к светильнику.

При установке агрегата выключения света с тремя клавишами, нужно действовать по аналогии с установкой прибора, содержащего две клавишы.

Ноль, как и в представленных вариантах, соединяют с нулями каждой отдельной группы лампочек.

Фазу ввода направляют на разрыв, а после этого делят на три разных фазных проводника, каждый из которых направляется к собственной группе лампочек.

Подключение через розетку

Если поблизости с планируемым местом установки агрегата для выключения света, располагается розетка, то можно запитать от неё фазу и ноль.

Для того чтобы подключение выключателя от розетки, оказалось успешным, нужно соблюдать такую последовательность действий:

Изначально нужно убрать из розетки подачу тока. Подобные действия можно выполнить, сняв напряжение со всего дома.

Нужно вскрыть розетку и проверить напряжение.

К фазе розетки подключается провод, вторая сторона которого прикрепляется на вводе выключателя. На вывод агрегата для выключения света, прикрепляется непосредственно подключенный к светильнику провод.

К нулевому контакту розетки прикрепляется провод, второй конец которого соединяется с выводом светильника.

Таким же образом подключается защитный провод, только к соответствующему контакту светильника.

Закончив указанные манипуляции, следует выполнить укладку проводов, заизолировать проводящие ток участки и подать напряжение, чтобы проверить эффективность работы.

Особой популярностью на данном этапе времени начали пользоваться выключатели с подсветкой, при их установке желательно обратиться к профессионалу, поскольку неправильное соединение таких выключателей может отказать повышенную нагрузку на проводку, вследствие чего она подвергнется сгоранию.

При отсутствии базовых навыков в электрике, стоит отказаться даже от самостоятельной установки выключателей, содержащих одну клавишу.

С некоторыми фото выключателя можно ознакомиться ниже.

Фото процесса подключения выключателя


Схема подключения выключателей — как правильно подключить и на какой высоте установить розетки и выключатели света

Установка розеток и выключателей обычно является завершающей стадией ремонта, через которую приходится пройти как новым жителям квартиры, так и людям, решившим обновить свой дом и сделать ремонт. Установить выключатель можно самостоятельно даже без помощи мастера.



Как выбрать выключатель

Выключатели для света бывают следующих видов:

  • одноклавишные
  • двухклавишные
  • сенсорные
  • импульсные

Лучше всего для подключения выключателя подойдет одноклавишный выключатель.



Как правильно подключить выключатель света – схема. Схема подключения выключателя к лампочке

Подключить выключатель с одной клавишей не составит труда, если следовать схеме его подключения.

Схема подключения выключателя достаточно проста и выглядит следующим образом:

Как подключить выключатель света самостоятельно

Как правило, от общего электрического щитка в квартиру к коробке распределения, находящейся на высоте, подходят два провода –ноль и фаза. От выключателя в коробку проводят провод, аналогичный второму, и соединяют с ним. От лампочек и от выключателя также проходят соединительные провода, скрепление которых нужно выполнить между собой. Провод «ноль» также соединяется с таким же, который выходит от лампы. Таким образом, через коробку проходят все провода от выключателя к лампочкам, а он сам служит рубильником, отключая электрический ток от выключателя лампочки путем разрыва провода фазы, через который подается напряжение. Если неправильно соединить провода, можно коммутировать ноль. В этом случае при замене лампочки патрон все равно будет находиться под напряжением, что чревато получением травм. Проверить провода и установить, через какой из них подается напряжение, можно при помощи индикатора. После определения проводов и выполнения подключения необходимо правильно подключить выключатель в подрозетник. Следует помнить, что в старых домах может возникнуть сложность при установке современных устройств в подрозетники советского образца. Проблемы возникают из-за того, что старые и новые подрозетники имеют разную диагональ – у современных она равна 67 мм, тогда как старые были рассчитаны на установку более массивных приборов и имеют диагональ 70 мм. В таком случае может понадобиться дополнительный монтаж для надежной фиксации выключателей и розеток.



Как подключить выключатель. Как подключить выключатель к лампочке

Для подключения лампочки к выключателю вам понадобятся:

  • выключатель
  • электропровод
  • распределительные коробки
  • электроиндикаторная отвертка
  • кусачки и плоскогубцы
  • изолента
  • крепежный элемент
  • подрозетник
  • перфоратор

Схема подключения выключателя к лампочке такова: в распределительной коробке должны быть заведены все провода в квартире, а также провода, идущие от выключателя и лампы. Рабочая жила сети соединяется с рабочей жилой лампочки через выключатель так, что один провод патрона соединен с нулевой жилой сети, а второй – с жилой провода, которая идет из выключателя.

Схема подключения лампочки к выключателю довольно проста. Следуя этой схеме, выключатель будет подключен правильно.



Правильное подключение выключателя. На какой высоте располагать выключатель света

Прежде чем подключить выключатель, нужно установить уровень, на котором он будет располагаться.

Выполнить монтаж розеток и выключателей можно на любой высоте. В советский период розетки располагали на уровне стола, а выключатели – достаточно высоко. Теперь розетки располагают низко. Это связано с большим количеством постоянно подключаемых приборов и нежеланием прохождения пучков проводов на виду. Выключатели тоже стали монтировать значительно ниже, на расстоянии около 1 м от пола. Как правило, это связано с тем, чтобы включение и выключение света в комнатах не вызывало затруднений у низких людей. Установку выключателя вы можете произвести в самом удобном вам месте.

Самостоятельный монтаж выключателя

Сначала нужно установить выключатель. Если выключатель монтируется на деревянной поверхности, нужно установить плашку, сделанную из пластмассы или дерева. После этого установите распределительную коробку и далее соедините выключатель и провод, заведите в гофру, прикрепите к стене.

Установите на потолке колодку с двумя токопринимающими контактами. Заведите отрезок провода для лампы в гофру и подведите его к стене с выключателем. Заведите его в отдельную коробку. После этого возьмите еще один кусок провода, заключите его в гофру и подведите в основную коробку.

Подсоедините провод с лампой и патроном к колодке на потолке, намотайте концы проводов на болт. Скрутите концы проводов в первой распределительной отвертке.

Изолируйте скрутки. Выключите электричество, раскройте концы общей сети и снова включите электричество. С помощью отвертки найдите нулевую фазу и отметьте ее.

Заведите концы всех проводов в коробку, соедините их – конец одного провода соедините с нулевой фазой сети, другой – с проводом выключателя. Свободный провод выключателя соедините с рабочей жилой сети.

Скрутите концы плоскогубцами, изолируйте лентой, сверху наденьте сизы. Включите выключатель и проверьте его работу.



Как безопасно подключить выключатель. Техника безопасности для подключения выключателя света к лампочке

Следует помнить, что соблюдение всех правил при подключении розеток и следование схеме подключения выключателя к лампочке помогут правильно подключить выключатель или розетку.

Если нужно подключить выключатель света с одной или несколькими клавишами, очень часто непрофессионалы делают одну и ту же ошибку – подводят к выключателю ноль, а не фазу. Таким образом, через люстру проходит провод, подающий напряжение, и при выключении света цепь прерывается, но происходит разрыв ноля, тогда как патрон в светильнике остается под напряжением. При смене лампы человек выступает в роли заземления и через него проходит ток. Поэтому все работы по ремонту или замене электропроводки проводят, обесточив помещение и следуя схемам подключения.

Схема подключения одноклавишного выключателя

Многим домовладельцам приходится менять или устанавливать выключатели. Чаще всего используется схема подключения одноклавишного выключателя – одна из простейших схем для включения светильников или ламп. В данной статье пошагово расписано, как собирается такая схема.

Прежде чем начинать любые работы, связанные с электричеством, первым делом нужно обесточить электропроводку – выключить вводной автомат, а также принять меры для того, чтобы его случайно никто не включил.

Это особенно важно, если электрощит расположен на лестничной площадке в многоэтажном доме или на улице.

Для установки и подключения выключателя понадобятся:

— непосредственно сам выключатель;

— распределительная коробка;

— соединительные провода;

— изоляционная ПХВ лента.

Схема подключения выключателя в распределительной коробке

Подключить провод непосредственно к светильнику или выключателю достаточно просто – это не требует объяснения.

В этой статье речь пойдет о том, как в одной распределительной коробке соединить провода от светильника, электрощита и выключателя.

Еще раз хотим напомнить, все работы по присоединению проводов в распредкоробке, подключению выключателя и светильников должны начинаться только после снятия напряжения сети.

Схема подключения выключателя является достаточно простой, но нельзя забывать об одном правиле: подключение фазного провода к светильнику осуществляется через выключатель, то есть фаза всегда должна подключаться на разрыв.

Следуя этому простому правилу, когда выключатель разрывает именно фазу, а не ноль, вы обеспечите безопасность себе, а также сделаете безопасной эксплуатацию электрооборудования в вашей квартире.

Если выключатель будет отключать от нагрузки не фазу, а нулевой провод, то проводка всегда будет оставаться под напряжением, что не только неудобно, но и опасно.

К примеру, вам необходимо заменить лампочку, перегоревшую в люстре. Если выключателем отключается нулевой провод, а не фаза, при случайном прикосновении к токоведущим деталям люстры ил цоколю лампочки вас может поразить электрическим током, так как эти детали находятся под напряжением фазы.

Определить фазный провод в распределительной проводке можно с помощью индикаторной отвертки.

Опять же, в целях безопасности фазный провод (обычно он красного цвета) необходимо подключать к патрону светильника таким образом, чтобы лампочка подключалась к фазе центральным контактом цоколя.

Таким образом уменьшается вероятность того, что человек прикоснется к фазному проводу.

Схема подключения выключателя состоит из одной или нескольких электрических лампочек, включенных параллельно, одноклавишного выключателя, распределительной коробки и источника питания 220 вольт.

Специализированные магазины предлагают широкий ассортимент проводов для электропроводки, поэтому для фазы и нуля лучше взять провода разных цветов, например, красного и синего.

Итак, с распределительного щита к распределительной коробке подходит двухпроводный кабель. Очень удобно, если он двухцветный, например, фазный провод красный, а нулевой – синий.

Кроме него к распределительной коробке подходит кабель от светильника и кабель от выключателя. Фазный провод от распределительного щита (красного цвета) подключается к красному проводу, идущему к выключателю.

Второй (синий) провод от выключателя подключается к красному проводу, который подключен к нагрузке (светильнику, люстре). В результате мы сделали фазу, которая идет на лампу, коммутируемой.

Нулевой провод (синего цвета) от электрощита подключается к нулевому проводу, который идет к нагрузке (лампочке).

В результате получается, что нулевой провод от распределительной коробки идет прямо на лампочку, а фаза подключена к лампочке через выключатель.

Схема работает следующим образом. При нажатии клавиши выключателя замыкается цепь, и фаза от электрощита подается на светильник, его лампочка начинает светить. Повторным нажатием клавиши электрическая цепь разрывается и лампочка выключается.

После всех соединений места скрутки хорошенько изолируются и аккуратно укладываются. Лучше всего в распределительной коробке провода соединять методом скрутки с пайкой.

Схема подключения розетки и выключателя в одной распределительной коробке

Очень часто в каждой комнате квартиры устанавливается распределительная коробка, куда подключены все выключатели, светильники и розетки этой комнаты.

В этом случае из-за большого количества проводов, подходящих к распределительной коробке, достаточно трудно разобраться, что и куда необходимо подключить.

Как подключить к распределительной коробке розетку и выключатель?

Рассмотрим вариант, когда к одной распределительной коробке одновременно подключается розетка и светильник.

Итак, от распределительного щита к коробке подходит два провода – красный (фаза) и ноль (синий).

Порядок подключения выключателя и светильника точно такой же, как было рассмотрено выше.

Розетку подключают параллельно питающим проводам: фаза розетки подключается к питающей фазе (оба провода красного цвета), а ноль от розетки – к нулевому питающему проводу (оба провода синего цвета).

Соединенные провода необходимо хорошо обжать и запаять, после чего они надежно изолируются и аккуратно укладываются в коробке.

Как подключить выключатель света: схемы

Очень часто требуется самостоятельно разветвить проводку по дому, установить розетки и коммутаторы. Главное – иметь под рукой инструкцию и схему верной установки. Так как подключить выключатель света своими руками очень просто, все можно сделать без помощи специалистов.

Виды

Существуют различные типы переключателей света, которые используются для управления лампами в квартире или доме. Рассмотрим основные:

  1. Одноклавишные;
  2. Двухклавишные;
  3. Трехклавишные;
  4. Сенсорные;
  5. Дистанционные.

Одноклавишный коммутатор света является самым простым из существующих. В корпус устройства при помощи винтового соединения устанавливается металлическая скоба. Она управляет выключающей пластиной. По бокам скобы расположены лапки, при помощи которых вся конструкция устанавливается в коробку. Также в корпусе находится отделение с проводами.

Двухклавишный представляет собой два одноклавишных выключателя в одном корпусе. Особенностью является большее количество групп проводов. Вы можете подключить люстры с большим количеством лампочек или несколько ламп в разных комнатах. Аналогичную конструкцию имеют и трехклавишные модели.

Фото — одно и двух клавишные

Сенсорная модель работает за счет электрической схемы, встроенной в корпус. Часто оснащаются диодом, подсветкой или регулятором выключения. В коробе установлен специальный инфракрасный индикатор, который распознает тепло человеческого тела и замыкает контакты лампы. Модель с индикатором часто используется в местах общественного пользования.

Фото — сенсорный

Дистанционный прекрасно подойдет для управления освещением большого дома или квартиры. Он состоит из выключателя, оснащенного приёмником сигналов, и блока управления. Вы можете включать и выключать свет непосредственно от блока или используя для этой цели пульт. В основном используется в различных комплексах, а также в системе «Умный дом».

Фото — дистанционный

Как подключить одноклавишный

Для работы Вам понадобится выбранный коммутатор, распределительная коробка и лампа, к которой будет производиться подключение. Напрямую соединить однокнопочную модель очень просто. Как подключить одноклавишный выключатель света на одну лампочку:

  1. Фазный провод сети питания нужно подключать только через контакты устройства переключения, в противном случае лампа всегда будет под напряжением, что очень опасно. Всегда фаза подключается на разрыв. Очень часто домашние мастера устанавливают соединение разрыва на нулевой провод, что может стать причиной короткого замыкания или даже возгорания;
  2. Далее, последовательно соединяете провода настенного переключателя света и прибора освещения с питанием. Фаза питания – к коммутатору, ноль лампы к нулю фазе, фаза лампы с нулем выключателя.
Фото — подключение одноклавишника

Более сложно установить соединение на несколько ламп. Там нужно учитывать фазовые провода сразу нескольких потребителей. Просто будьте внимательны и строго следуйте озвученной схеме. Она работает следующим образом: при включении переключателя света (позиция вверх), на лампу начинает поступать электрический ток. Если клавишу опустить вниз – цепь разрывается, и поток направленных частиц прекращается.

Подключение двухклавишной модели

Стандартный двухкнопочный выключатель света предназначен для управления различными световыми устройства или несколькими группами одной лампы из единого места. Чаще всего их используют, если в люстре более 2 ламп (5,6). При этом нужно знать, что две клавиши используются для управления только двумя группами, если лампа разделена на большее их количество, то нужно использовать тройной переключатель.

Фото — подключение двухклавишной модели к люстре



Как самому подключить двухклавишный выключатель света:

  1. В такой модели есть три контакта – ввод и два выхода. При этом к контакту ввода присоединяется фаза от распредкоробки, а выводы нужны для управления отдельных групп люстры;
  2. В распределительную коробку нужно завести фазовый провод сети и её ноль;
  3. Первым делом между собой соединяются все нулевые проводники. Фазный подводится к вводу электрического выключателя света;
  4. Также в нём есть провода для каждой группы ламп. Они чаще всего разделены цветовой маркировкой. Чтобы каждая группа могла гореть независимо от другой, нужно каждую соединить с отдельным фазным проводом. К примеру, кабеля желтого и серого цвета: желтый отводится на группу 1, а серый – на группу 2;
  5. Нулевой провод выключателя соединяется с нулями ламп и сети;
  6. Остается только изолировать проводники.

При этом двойной выключатель света можно подключить так, чтобы при выключении одной группы (основной) выключалась и вторая (дополнительная), тогда схема будет немного иной. Нужно коммутировать устройством не каждую группу по отдельности, а обе сразу. Тройной можно соединять по аналогично схеме. Главное, чтобы при отключении клавиш разъединялась фаза, а не ноль.

Также очень часто требуется подключить коммутатор к лампе бра и розетке. Это очень экономит место в комнате, отведенное под электрические выходы. Тогда схема имеет следующий вид:

  1. Розетка устанавливается параллельно к питающим проводам. Фаза соответственно к фазе сети, а ноль – к нолю;
  2. Порядок включения светильника не меняется, делаем все также, как и описано выше.

Таким образом можно установить модель производства Legrand (Легранд), Viko, уаз или любые другие.

Как установить проходной

Сейчас очень популярной стала установка выключателей, которые позволяют из разных частей комнаты отключить одну группу. Рассмотрим, как правильно подключать проходные выключатели света:

Фото — схема подключения для проходного выключателя
  1. В схеме учитывается соединительная коробка, т. к. без неё будет сложно осуществить подключение;
  2. Нужно нулевой провод фазы завести в распредкоробку и соединить его с нулем лампы. Центральный фазный кабель соединяется с контактом ввода одного из выключателей на выбор;
  3. После этого два переключаемых контакта одного выключателя требуется соединить с аналогичными выводами второго;
  4. Теперь после соединения выключателей фаза с одного (к которому она была подключена ранее) переносится на второй. Все укладывается в коробку и закрывается.
Фото — принцип работы проходной модели

Обязательно изолируйте все контакты, иначе они будут коротить. Многие специалисты рекомендуют пользоваться спайкой контактов – она надежнее и долговечнее, чем изолента.

Как установить выключатель — Лайфхакер

1. Приготовьте необходимые инструменты и материалы

Для установки нового или замены старого выключателя будут нужны:

  • выключатель;
  • нож;
  • индикатор напряжения;
  • плоская и крестовая отвёртки.

2. Отключите электричество

Красный индикатор указывает на то, что автомат включён / ac220.ru

Все работы с электропроводкой следует проводить в обесточенном помещении.

Для этого выключите главный рубильник на электрощите в квартире или на лестничной площадке. Переведите ручки автоматов вниз: значки должны смениться с красного на зелёный или с единицы на ноль.

Пощёлкайте выключателем в квартире и убедитесь, что в сети действительно нет напряжения.

3. Разберите старый выключатель

Если вы не меняете выключатель, а устанавливаете новый — переходите к следующему пункту.

Для старых и современных аппаратов процедура разборки немного отличается. Для изделий советского образца порядок действий следующий:

  • Выкрутите отвёрткой винты на декоративной панели.
  • Аккуратно подденьте крышку и снимите её.
  • Ослабьте винты крепёжных распорок и извлеките механизм из стены.
  • Провода пока не отсоединяйте.

У современных выключателей декоративная панель крепится на защёлках или винтах, которые спрятаны под клавишами. Поэтому действуйте иначе:

  • Аккуратно подденьте клавиши плоской отвёрткой и снимите их.
  • Отверните винты или отогните язычки защёлок по краям выключателя и снимите декоративную крышку.
  • Ослабьте распорки и выверните крепёжные винты на металлической рамке, если они есть.
  • Не отсоединяя проводов, извлеките выключатель из стены.

3. Сосчитайте провода

О количестве жил можно судить по числу клавиш, но иногда бывают исключения. Поэтому лучше убедиться, что в стене проложено необходимое количество проводов. От этого будет зависеть, какой выключатель вы сможете установить.

Внимательно взгляните на механизм. Сосчитайте, сколько жил к нему подключено, и выясните, нет ли в стене незадействованных проводов. Всего их может быть от двух до четырёх.

  • Два провода — подойдёт для одноклавишного выключателя. Можно управлять одной или всеми лампами отдельного светильника.
  • Три провода — подойдёт для двухклавишного выключателя. Можно управлять двумя группами ламп одной люстры или двумя отдельными светильниками.
  • Три провода — также три жилы нужны для проходных выключателей. Можно управлять одной или всеми лампами отдельного светильника из двух разных мест.
  • Четыре провода — подойдёт для трёхклавишного выключателя. Можно управлять тремя группами ламп одной люстры или тремя отдельными светильниками.

4. Включите электричество

Это необходимо, чтобы точно определить приходящий фазный провод на выключателе.

Для активации тока переведите ручки автоматов в электрощите в верхнее положение. Значки индикаторов сменятся с зелёного на красный или с нуля на единицу.

5. Определите фазу

Возьмите индикатор напряжения и поочерёдно коснитесь каждого из проводов, приходящих к выключателю. На одном из них светодиод индикатора должен зажечься — это и будет фазный провод. Запомните его цвет либо отметьте маркером или кусочком изоленты.

6. Отключите электричество

Сходите к электрощиту и отключите главный автомат, переведя его ручки вниз, как описано во втором пункте.

7. Демонтируйте старый выключатель

Если вы не меняете прибор, а устанавливаете новый — переходите к следующему пункту.

Осталось лишь ослабить отвёрткой прижимные винты контактов, чтобы вытащить провода и снять старый выключатель.

8. Зачистите провода

Для надёжного контакта с жил кабеля необходимо снять ножом 5–10 миллиметров изоляции. Зачищайте провода вдоль, а не поперёк. Действуйте аккуратно, чтобы ненароком не повредить их.

9. Подсоедините новый выключатель

Сложная, на первый взгляд, задача довольно проста и состоит в правильном подключении проводов согласно схеме. Для одноклавишных, многоклавишных и проходных выключателей есть различия, но принцип один.

Нужно подсоединить фазный провод, который мы помечали в пятом пункте, к соответствующему контакту выключателя. Обычно он обозначается буквой L, реже цифрой 1 или символом стрелки, направленной внутрь механизма.

Уходящие фазы или, как их ещё называют, управляющие провода подключаются к остальным контактам. Их обозначают символами L1, L2, L3 или просто 1, 2, 3. В некоторых случаях в качестве маркировки используются стрелки, направленные наружу из выключателя.

Чаще всего приходящая и уходящие фазы располагаются на противоположных сторонах прибора. Однако встречается конструкция, когда все контакты находятся с одной стороны.

Как подсоединить выключатель с одной клавишей
Схема подключения одноклавишного выключателя
  • Вставьте зачищенные жилы провода в зажимы контактов. На одноклавишном выключателе они могут быть не промаркированы, поскольку здесь это не важно.
  • Хорошо затяните прижимные винты для надёжной фиксации и качественного контакта.
Как подсоединить выключатель с несколькими клавишами
  • Вставьте приходящий фазный провод, который мы пометили в пятом пункте, в зажим с маркировкой L.
  • Вставьте остальные жилы в оставшиеся зажимы с метками L1, L2, L3 (1, 2, 3 или уходящими стрелками).
  • Крепко затяните прижимные винты, чтобы надёжно зафиксировать провода.
Как подсоединить проходной выключатель
Схема подключения проходного выключателя
  • Установите помеченный в пятом пункте фазный провод в зажим с меткой L или входящей стрелкой.
  • Вставьте остальные жилы в зажимы с символами выходящих стрелок или цифрами 1 и 2.
  • Затяните все прижимные винты отвёрткой для надёжной фиксации.
  • Повторите процедуру для второго выключателя.

10. Закрепите выключатель в стене

  • Сложите провода гармошкой и поместите выключатель в монтажную коробку.
  • Выровняйте механизм и закрепите его, затянув распорные винты.
  • Зафиксируйте выключатель с помощью крепёжных винтов на металлической планке, если они есть.
  • Защёлкните декоративную крышку, вставив её на положенное место.
  • Наденьте клавиши и зафиксируйте их, прижав пальцем.

11. Включите электричество

Подайте напряжение, включив рубильник в электрощите. Если всё сделано правильно, установленный выключатель будет исправно работать.

Читайте также 💡🛠🏡

Схема Подключения Выключателя В Коробке

На лампочку приходит нулевой провод. Три варианта монтажа одноклавишных выключателей Рассмотрим три схемы подключения выключателей, которые похожи конструкцией имеют одну клавишу , но отличаются типом монтажа.


Желтый провод аккуратно отгибаем и изолируем Выводим провода в монтажную коробку, чтобы установить выключатель. Если проводов используется только два в домах старой постройки нет зазмления , все точно также, только соединений два: фаза и нейтраль.

Если выключателем отключается нулевой провод, а не фаза, при случайном прикосновении к токоведущим деталям люстры ил цоколю лампочки вас может поразить электрическим током, так как эти детали находятся под напряжением фазы. Два наиболее распространенных типа современных выключателей — одноклавишная настенная модель и пульт управления, который обычно поставляется в комплекте вместе с осветительным прибором Например, по принципу включения все устройства можно разделить на: механические — элементарные клавишные приспособления, простые в монтаже и использовании функцию клавиши может выполнять рычажок, тумблер, кнопка, шнурок, поворотная ручка ; электронные сенсорные, приводимые в действие прикосновением руки; с дистанционным управлением, оснащенные пультом или датчиком движения.
Подключение выключателей и розеток в распределительной коробке

Эти соединители необходимы, если приходится соединять медь и алюминий, которые просто так не стыкуются из-за активных электрохимических процессов, которые между ними происходят.

Видео: подключение одноклавишного выключателя и розетки Как подключить одноклавишный переключатель на две лампочки Если от одного выключателя нужно включать одновременно две лампочки, находящиеся в разных местах, применяется та же схема подключения. Сварка происходит за доли секунды.

Основным отличием одного прибора от другого является то, что двухклавишное устройство управляет устройствами света, имеющими два контура света. Отключите вводной автомат на квартиру.

Его подключают к общей клемме, а три провода, проходящие через коробку, подключают к источнику света. Подсоединить источник питания к электропотребителю через одноклавишный выключатель, довольно легко.

Для этого ослабляются винты зажимов, провода вставляются в гнёзда, и винты зажимаются снова.

Сборка распределительной коробки.

Пошаговая инструкция подключения одноклавишного выключателя

Аналогичным способом можно подключить двухконтурную люстру на двойной выключатель. Способы скрутки многожильных и одножильных проводников похожи, но имеют некоторые отличия. Фаза изначально проводиться на разрыв, на обе кнопки, затем осуществляется её фиксация в заранее предусмотренной выемке. Сейчас в магазинах электротоваров представлен огромный ассортимент провода и кабеля, поэтому берите сразу такой, чтобы у него каждая жила имела свою цветную изоляцию, например, красную и синюю.


Очень удобно, если он двухцветный, например, фазный провод красный, а нулевой — синий. Подводя итоги сказанного можно заключить, что схема подключения выключателя к лампочке, представляет собой набор проводов, лампочку и коммутирующее устройство.

Это может быть чайник или, к примеру, пылесос.

Особенно они актуальны для люстр с несколькими лампами.

Клещами заземления аккуратно цепляемся за верхнюю часть скрутки, к ней же снизу подносим электрод, коротко касаемся, добиваясь розжига дуги, и убираем. Вставляя проводник только одножильный , лепесток отгибается, зажимая провод.

Перед скруткой провода лудят: наносят слой канифоли или паяльного флюса. Проходной выключатель при нажатии на клавишу перебрасывает контакт 1 между двумя другими — 2 и 3.

Схема подключения выключателя в распределительной коробке Подключить провод непосредственно к светильнику или выключателю достаточно просто — это не требует объяснения. Потребляемая ими мощность выше, чем у простой лампочки, и поэтому тонкие провода могут нагреваться, что нежелательно.
Как подключить одноклавишный выключатель? Как установить в подрозетник?

Схема выключателя и розетки питания через одну распределительную коробку.

Опять же, в целях безопасности фазный провод обычно он красного цвета необходимо подключать к патрону светильника таким образом, чтобы лампочка подключалась к фазе центральным контактом цоколя. Особенно они актуальны для люстр с несколькими лампами.


Основным отличием одного прибора от другого является то, что двухклавишное устройство управляет устройствами света, имеющими два контура света. Некоторые из них имеют два светодиода, один — красный светится при выключенном приборе, а зеленый при включенном. На вывод агрегата для выключения света, прикрепляется непосредственно подключенный к светильнику провод.

Подключение одноклавишного выключателя в распредкоробке Если посмотреть внимательно, так и получается: фаза светлым проводом заходит на выключатель. Распределительная коробка и подрозетник для выключателя прочно устанавливаются в или на стене. Процесс сварки проводов в распределительной коробке смотрите в видео.

Вместо ответвительной коробки все провода сводятся в первый подрозетник. На розетке напряжение будет присутствовать постоянно, проверить её работу можно подключив любой электробытовой прибор. Подключение через розетку Если поблизости с планируемым местом установки агрегата для выключения света, располагается розетка, то можно запитать от неё фазу и ноль.

Желтый провод аккуратно отгибаем и изолируем Выводим провода в монтажную коробку, чтобы установить выключатель. Вертикальные штробы нельзя приближать к оконным и дверным проёмам менее, чем на 10 см, а к газовым трубам — менее, чем на 40 см. Сначала рукой достаем клавишу — делается это довольно легко. В этом случае из-за большого количества проводов, подходящих к распределительной коробке, достаточно трудно разобраться, что и куда необходимо подключить.

Особенности разводки проводов


Фаза питающей сети с фазными жилами розетки и выключателя. Вторую жилу, идущую от переключателя, подсоединяют к красному проводу от лампы.

Подготовительные работы Перед началом любых работ, связанных с электричеством, обезопасьте свой рабочий участок. Как и при монтаже выключателя, все работы должны проводиться только при выключенных пробках.

Одни из них сложнее, реализуются, другие — легче, но при правильном исполнении все они обеспечивают требуемую надежность. Кстати, если провода одного цвета, предварительно найдите фазу пробником или мультиметром и отметьте ее, хотя бы, намотав кусок изоленты на изоляцию. Для лучшего понимания работы схемы проходных выключателей из двух мест без ответвительной коробки смотрите видео. Часто для комфортного использования световых приборов в темное время суток производят подключение выключателей с подсветкой. Подключение через розетку Если поблизости с планируемым местом установки агрегата для выключения света, располагается розетка, то можно запитать от неё фазу и ноль.
Соединение проводов в распределительной коробке.

Схема подключения выключателя в распределительной коробке

Кабель питания, относящийся к розетке, пройдет через накладной выключатель, чтобы не делать петлю и не увеличивать площадь монтажа Выбранная модель выключателя — Schneider Electric — имеет пластиковый корпус и степень защиты ip

Для начала проверьте её рабочее состояние на участке, который заведомо под напряжением, например, на входе к автомату.

Важно не перетянуть резьбовое крепление — затягивать нужно так, чтобы не повредить шлицы винта.

Для того чтобы зафиксировать провода, проложенные в штробах, вам потребуется ещё алебастр и шпатель. Требует меньших затрат денег и труда, чем прокладка кабеля к каждой из розеток. Рассмотрим схему подключения выключателя.

Читайте дополнительно: Прокладка кабелей связи в земле

После остывания место соединения изолируется. Схема подключения двухклавишного выключателя В этом случае фаза, которая пришла, соединяется с общим контактом выключателя. Дополнительные материалы по теме: Схема выключателя. Его подключают к общей клемме, а три провода, проходящие через коробку, подключают к источнику света.

Всего в коробке получится 5 скруток: Ноль питающей сети с нулевыми жилами розетки и светильника. К патрону подводятся два провода и крепятся винтами к соответствующим контактам После этого подсоединяется выключатель. Фазную жилу от питающего провода соедините с фазными жилами, идущими на выключатель и розетку. Назначение выключателя. То электрик, при замене лампы, если случайно коснется токоведущих частей, то не будет поражен электрическим током.

Две жилы соединяются с магистральной линией, пришедшей от щитка. Схема подключения трехклавишного выключателя отличается от подключения двухклавишного наличием дополнительного провода от люстры и электровыключателя, который приходит в распределительную коробку, где они соединяются соответствующим образом методом скрутки или при помощи специальных зажимов. В правильно собранной схеме на коммутационное устройство подается фаза.

Подключение люстры-с заземлением В схеме рис. Теоретически можно установить любое количество розеток, соединив их между собой параллельно.
Соединение проводов в коробке для одноклавишного выкл

Istio / Circuit Breaking

В этой задаче показано, как настроить прерывание цепи для соединений, запросов, и обнаружение выбросов.

Прерывание цепи — важный шаблон для создания отказоустойчивого микросервиса. Приложения. Прерывание цепи позволяет вам писать приложения, которые ограничивают влияние сбоев, всплесков задержки и других нежелательных эффектов сетевых особенностей.

В этой задаче вы настроите правила разрыва цепи, а затем протестируете конфигурация путем преднамеренного отключения автоматического выключателя.

Приложение httpbin служит серверной службой для этой задачи.

Создайте клиента для отправки трафика на службу httpbin . Клиент простой клиент нагрузочного тестирования под названием fortio. Fortio позволяет контролировать количество подключений, параллелизм и задержки исходящих HTTP-вызовов. Вы будете использовать этот клиент для «отключения» выключателя. политики, которые вы установили в DestinationRule .

Вы видите, что запрос выполнен! А теперь пора что-нибудь сломать.

В настройках DestinationRule вы указали maxConnections: 1 и http1MaxPendingRequests: 1 . Эти правила указывают, что если вы превысите одно соединение и запрос одновременно, вы должны увидеть некоторые сбои, когда istio-proxy открывает канал для дальнейших запросов и подключений.

  • Позвоните в службу с двумя одновременными подключениями ( -c 2 ) и отправьте 20 запросов ( -n 20 ):

      $ kubectl exec "$ FORTIO_POD" -c fortio - / usr / bin / fortio load -c 2 -qps 0 -n 20 -loglevel Предупреждение http: // httpbin: 8000 / получить
    20:33:46 Я логгер.go: 97> Уровень журнала теперь 3 Предупреждение (было 2 Информация)
    Fortio 1.3.1 работает со скоростью 0 запросов в секунду, 6-> 6 процессов, для 20 вызовов: http: // httpbin: 8000 / get
    Начиная с максимального количества запросов в секунду с 2 потоками [gomax 6] ровно для 20 вызовов (10 на поток + 0)
    20:33:46 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:33:47 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1. 1 503)
    20:33:47 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    Закончилось через 59,8524 мс: 20 звонков. qps = 334,16
    Время агрегированной функции: счет 20 ср. 0.0056869 +/- 0,003869 мин. 0,000499 макс. 0,0144329 сумма 0,113738
    # диапазон, средняя точка, процентиль, количество
    > = 0,000499  0,001  0,003  0,004  0,005  0,006  0,007  0,008  0,011  0,012  0,014

    Интересно видеть, что почти все запросы были выполнены! istio-прокси дает некоторую свободу действий.

      Код 200: 17 (85,0%)
    Код 503: 3 (15,0%)

  • Увеличьте количество одновременных подключений до 3:

      $ kubectl exec "$ FORTIO_POD" -c fortio - / usr / bin / fortio load -c 3 -qps 0 -n 30 -loglevel Warning http : // httpbin: 8000 / получить
    20:32:30 I logger.go: 97> Уровень журнала теперь 3 Предупреждение (было 2 Информация)
    Fortio 1. 3.1 работает со скоростью 0 запросов в секунду, 6-> 6 процессов, для 30 вызовов: http: // httpbin: 8000 / get
    Начиная с максимального количества запросов в секунду с 3 потоками [gomax 6] ровно для 30 вызовов (10 на поток + 0)
    20:32:30 Вт http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 Вт http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1. 1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 Вт http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    Завершено через 51,9946 мс: 30 звонков. qps = 576,98
    Время агрегированной функции: счет 30 ср. 0,0040001633 +/- 0,003447 мин 0,0004298 макс 0,015943 сумма 0,1200049
    # диапазон, средняя точка, процентиль, количество
    > = 0.0004298  0,001  0,002  0,003  0,004  0,005  0,006  0,007  0,008  0,009  0,014

    Теперь вы начинаете видеть ожидаемое поведение при размыкании цепи. Только 36,7% запросы выполнены успешно, а остальные были перехвачены прерыванием цепи:

      Код 200: 11 (36.7%)
    Код 503: 19 (63,3%)

  • Запросите статистику istio-proxy , чтобы увидеть больше:

      $ kubectl exec "$ FORTIO_POD" -c istio-proxy - запрос пилотного агента GET stats | grep httpbin | ожидание grep
    cluster.outbound | 8000 || httpbin.default.svc.cluster.local.circuit_breakers.default.rq_pending_open: 0
    cluster.outbound | 8000 || httpbin.default.svc.cluster.local.circuit_breakers.high.rq_pending_open: 0
    cluster.outbound | 8000 || httpbin.default.svc.cluster.local.upstream_rq_pending_active: 0
    cluster.outbound | 8000 || httpbin.default.svc.cluster.local.upstream_rq_pending_failure_eject: 0
    cluster.outbound | 8000 || httpbin.default.svc.cluster.local.upstream_rq_pending_overflow: 21
    cluster.outbound | 8000 || httpbin.default.svc.cluster. local.upstream_rq_pending_total: 29


    Вы можете увидеть 21 для значения upstream_rq_pending_overflow , что означает 21 до сих пор звонки были помечены как разрыв цепи.

  • .

    Как работают автоматические выключатели | HowStuffWorks

    Электросеть доставляет электроэнергию от электростанции в ваш дом. Внутри вашего дома электрический заряд движется по большой цепи, которая состоит из множества более мелких цепей. Один конец цепи, горячий провод , ведет к электростанции. Другой конец, называемый нулевым проводом , ведет к заземлению . Поскольку горячий провод подключается к источнику высокой энергии, а нейтральный провод подключается к электрически нейтральному источнику (земле), в цепи есть напряжение — заряд перемещается всякий раз, когда цепь замыкается.Ток, как говорят, равен , переменный ток , потому что он быстро меняет направление. (Для получения дополнительной информации см. Как работают распределительные сети.)

    Распределительная сеть подает электричество с постоянным напряжением (120 и 240 вольт в США), но сопротивление (и, следовательно, ток) в доме варьируется. Все различные лампочки и электроприборы обладают определенным сопротивлением, которое также называется нагрузкой . Это сопротивление заставляет прибор работать.Например, лампочка имеет внутри нить накала, которая очень устойчива к протекающему заряду. Заряд должен с большим трудом двигаться, что нагревает нить накала, заставляя ее светиться.

    Объявление

    В проводке здания горячий провод и нейтральный провод никогда не соприкасаются напрямую. Заряд, проходящий через цепь, всегда проходит через прибор, который действует как резистор. Таким образом, электрическое сопротивление в приборах ограничивает количество заряда, которое может протекать через цепь (при постоянном напряжении и постоянном сопротивлении ток также должен быть постоянным).В целях безопасности устройства предназначены для поддержания относительно низкого уровня тока. Слишком большой заряд, протекающий по цепи в определенное время, приведет к нагреву проводов устройства и проводки здания до опасного уровня, что может вызвать пожар.

    Это поддерживает бесперебойную работу электрической системы в большинстве случаев. Но иногда что-то подключает горячий провод непосредственно к нейтральному проводу или что-то еще, ведущее к земле. Например, двигатель вентилятора может перегреться и расплавиться, в результате чего соединятся горячий и нейтральный провода.Или кто-то может забить гвоздь в стену, случайно пробив одну из линий электропередач. Когда горячий провод подключен непосредственно к земле, сопротивление в цепи минимальное, поэтому напряжение проталкивает через провод огромное количество заряда. Если это продолжится, провода могут перегреться и вызвать пожар.

    Задача автоматического выключателя — отключать цепь всякий раз, когда ток поднимается выше безопасного уровня. В следующих разделах мы узнаем, как это происходит.

    .

    Миниатюрные автоматические выключатели (MCB) для начинающих

    Двойные функции переключателя и предохранителя

    В этой технической статье основное внимание уделяется широко используемым миниатюрным автоматическим выключателям, рассчитанным на 240 В или менее . Это меньшие и маломощные версии автоматических выключателей в литом корпусе промышленного класса, рассчитанные на 600 В или меньше. Эти миниатюрные выключатели, называемые воздушными выключателями, основаны на тепловом, магнитном или комбинированном термомагнитном принципах .

    Миниатюрные автоматические выключатели (MCB) для начинающих

    Сейчас они почти исключительно устанавливаются во всех новых жилых домах, на малых предприятиях и офисах, а также при обновлении существующих старых электрических систем. Они рассчитаны на: ампер, напряжение и прерывание тока короткого замыкания или повреждения.

    Автоматические выключатели выполняют двойные функции выключателя и предохранителя . Они могут размыкать цепь из соображений безопасности или технического обслуживания, просто переключив свои тумблеры в положение ВЫКЛ. . В качестве замены предохранителей они обеспечивают автоматическую защиту цепи и не нуждаются в замене после прохождения опасного перегрузки по току или устранения короткого замыкания.

    Продолжим эту статью следующими темами, важными для полного понимания MCB:


    Номинал MCB

    Номинальный ток определяет максимальный ток, который автоматический выключатель может выдерживать без отключения. Для типичных автоматических выключателей этот номинал составляет от 2 до 125 А . В жилых помещениях однополюсные выключатели защищают параллельные цепи 20 В, а двухполюсные выключатели защищают параллельные цепи 240 В.

    Миниатюрные автоматические выключатели, установленные на DIN-рейку

    Номинальное напряжение автоматического выключателя может быть выше, чем напряжение в цепи, но никогда не может быть ниже.

    Рейтинг отключения по току короткого замыкания (или рейтинг отключения при коротком замыкании) — это максимальный доступный ток повреждения, который можно ожидать от потолочного или установленного на площадках распределительного трансформатора вне дома. Если трансформатор может производить ток 10 000 A , каждый выключатель в центре нагрузки должен быть рассчитан на не менее 10 000 A .

    В то время как бытовые выключатели имеют номиналы 10 000, 22 000, 42 000 и 65 000 А, доступный ток короткого замыкания для большинства одноквартирных домов редко превышает 10 000 А (10 кА) .

    Вернуться к темам ↑


    Конструкция

    Каждый миниатюрный выключатель или выключатель ответвления, как показано в разрезе на Рисунке 1 ниже, включает биметаллическую полосу или элемент. Когда эта полоса нагревается до пороговой температуры, она изгибается достаточно, чтобы разблокировать механизм и размыкать электрические контакты выключателя.

    Когда контакты размыкаются, тумблер автоматического выключателя автоматически переключается в положение ВЫКЛ. Это, в свою очередь, размыкает ответвленную цепь.

    Рисунок 1 — Внутренний вид теплового выключателя

    Вернуться к темам ↑


    Принцип действия и принцип действия

    Эти небольшие автоматические выключатели можно сбросить вручную после срабатывания. Как и в случае с предохранителями, номинальный ток выключателя должен соответствовать допустимой нагрузке цепи, которую он защищает. Эти автоматические выключатели также называются вставными выключателями, потому что они подключаются к центру нагрузки, вставляя их в язычки или стержни сборных шин.

    Высококачественный тепловой выключатель откроет неисправность 10 000 А при 240 В переменного тока за 40–50 мс или даже быстрее.

    Не можете посмотреть это видео? Щелкните здесь, чтобы посмотреть его на Youtube.

    В условиях простой перегрузки отклонение биметаллического термочувствительного элемента в автоматическом выключателе приводит к размыканию цепи при достижении заданного порога температуры. Повышение температуры в биметаллическом элементе в основном вызывается током нагрузки (I 2 R) при нагреве .

    Термический элемент также влияет на эффекты нагрева или охлаждения , вызванные близлежащими источниками нагрева или охлаждения (печи или кондиционеры), а также изменениями окружающей температуры.

    Размер биметаллического термоэлемента, его конфигурация, форма и удельное электрическое сопротивление определяют токовую нагрузку автоматического выключателя. Самый распространенный элемент — это «сэндвич» из двух или трех разных металлов . Например, сторона с низким расширением может быть инваром, центром может быть медь или никель, а для стороны с высоким расширением существует широкий выбор металлов.

    Некоторые тепловые выключатели с номиналом 5 А или ниже содержат катушек нагревателя рядом или последовательно с биметаллическим элементом.Эти змеевики нагревателя компенсируют более низкое ожидаемое тепловое воздействие неисправности в слаботочной цепи. Они увеличивают самонагрев элемента, чтобы поддерживать температуру термоэлемента ближе к заданной пороговой температуре, чтобы ускорить реакцию на отключение при наличии перегрузки по току.

    Не можете посмотреть это видео? Щелкните здесь, чтобы посмотреть его на Youtube.

    Некоторые миниатюрные тепловые выключатели также содержат магнитный элемент для ускорения срабатывания при исключительно быстро нарастающей перегрузке.Это условие увеличивает ток достаточно быстро, чтобы создать магнитное поле в небольшом электромагните или соленоиде, который втягивает механическую связь, чтобы разблокировать контакты и отключить прерыватель, прежде чем биметаллический элемент сможет среагировать и отклониться.

    Основные элементы термомагнитного выключателя показаны на упрощенной схеме. Рисунок 2.

    Рисунок 2 — Работа защелки срабатывания термомагнитного выключателя: (а) нормальный; (b) состояние перегрузки по току

    Нормальное состояние автоматического выключателя показано на рис. 2а . Биметаллический элемент в этих выключателях реагирует на перегрузку по току так же, как элемент в простом тепловом выключателе. Как показано на Рисунке 2b, биметаллический элемент отклоняется пропорционально тепловому эффекту тока, проходящего через провод в непосредственной близости от него.

    Как и в тепловых выключателях, биметаллический элемент отключает замыкание на 10 000 А при 240 В переменного тока за 40–50 мс . Гибочный элемент освобождает контактный механизм, размыкая контакты.

    Напротив, у небольшого магнитного элемента соленоида есть несколько витков провода с низким сопротивлением, последовательно соединенных с проводом, примыкающим к термоэлементу, что мало влияет на полное сопротивление выключателя.В присутствии быстро нарастающего тока вокруг соленоида формируется магнитное поле, заставляющее его тянуть штангу отключения, которая размыкает контакты и размыкает их.

    Этот элемент срабатывает в 4 раза быстрее, чем биметаллический элемент, или примерно за 10 мс.

    Вернуться к темам ↑


    Температура

    Автоматические выключатели в литом корпусе и миниатюрные автоматические выключатели предназначены для работы в условиях повышенной температуры, например, внутри панели выключателя, несущей нагрузку .Если дверцу панели оставить открытой в течение длительного времени или снять, внутренняя часть панели остынет до более низкой температуры.

    Это дополнительное охлаждение позволит тепловому элементу выключателя превысить номинальный постоянный ток. Это может означать, что груз, который он защищает, может перегреться.

    Вернуться к темам ↑


    Монтаж автоматических выключателей

    Производители автоматических выключателей применяют различные методы крепления своих выключателей к «горячим» шинам. У большинства прерывателей есть выемки на одном конце нижней поверхности и токопроводящие зажимы на другом конце.

    Типичные «горячие» шины центра нагрузки имеют выступы, чередующиеся с внутренней стороны стержней. Как указывалось ранее, концы этих выступов загнуты наружу под прямым углом, чтобы образовать уколы.

    Не можете посмотреть это видео? Щелкните здесь, чтобы посмотреть его на Youtube.

    Выключатели устанавливаются путем зацепления за выемку на одном конце под рельсом и прижатия проводящих зажимов над штырями для создания низкоомных контактов с «горячими» шинами.

    Вернуться к темам ↑


    Приложения

    Не можете посмотреть это видео? Щелкните здесь, чтобы посмотреть его на Youtube.

    Одно- и двухполюсные выключатели наряду с обычными домашними электрическими панелями наиболее широко используются также в центрах нагрузки. Однополюсные блоки, рассчитанные на 120/240 В переменного тока, предназначены для подключения к одной стойке шины для получения 120 В между одним из «горячих» плеч и нулевой шиной, как показано на рисунке 3. Эти выключатели предназначены для доступны с рейтингами от 15 до 70 A , но с рейтингами 15 и 20 A чаще всего используются в домах.

    Доступны полноразмерные 1 дюйм шириной и двойные 1 дюйм. ширины и половинной ширины 1/2 дюйма.

    Рисунок 3 — Задняя панель включает шины для оконечной нагрузки «горячего», нейтрального и заземляющего проводов, а также пространство для установки автоматических выключателей и подключения разветвленных цепей.

    Некоторые однополюсные устройства внесены в список UL как HACR типа , для обслуживание оборудования для кондиционирования, отопления и охлаждения, а также внесение в список UL для SWD (коммутационный режим) для переключения нагрузок люминесцентного освещения на 120 В переменного тока.Двухполюсные выключатели рассчитаны на 120/240 или 240 В переменного тока.

    Стандартные размеры подключаются к двум соседним шинам для получения 240 В между двумя параллельными «горячими» шинами. Они доступны с номиналами от 10 до 125 В . Эти выключатели имеют одно общее отключение, и многие из них относятся к типу HACR.

    Некоторые применения автоматических выключателей в зависимости от номинального тока:
    • 15 и 20 A — Защита нагревателей и насосов плинтуса
    • 30 A — Защита водонагревателей, осушителей и оборудования для кондиционирования воздуха s 40-50 A: Защита кухонных плит и плит
    • 50 А или более — Защита электрических нагревателей

    Трехполюсные выключатели на 240 В требуют трех пространств для контакта с тремя ножами, а также имеют общие выключатели.Обычно они обозначаются как тип HACR для использования с оборудованием для кондиционирования, отопления и охлаждения .

    Вернуться к темам ↑

    Ссылка: Справочник по деталям электрического проектирования — Нил Склейтер, Джон Э. Трейстер (книга для приобретения здесь)

    .

    Что такое автоматический выключатель? Принцип работы и типы автоматических выключателей

    Автоматический выключатель — это переключающее устройство, которое прерывает аномальный ток или ток повреждения. Это механическое устройство, которое препятствует прохождению тока большой величины (короткого замыкания) и, кроме того, выполняет функцию переключателя. Автоматический выключатель в основном предназначен для включения или отключения электрической цепи, таким образом защищая электрическую систему от повреждений.

    Принцип работы автоматического выключателя

    Автоматический выключатель состоит из неподвижных и подвижных контактов.Эти контакты касаются друг друга и пропускают ток при нормальных условиях, когда цепь замкнута. Когда автоматический выключатель замкнут, токоведущие контакты, называемые электродами, зацепляются друг с другом под давлением пружины.

    В нормальном рабочем состоянии рычаги автоматического выключателя могут быть открыты или замкнуты для переключения и обслуживания системы. Для размыкания автоматического выключателя требуется только давление на спусковой крючок.

    Каждый раз, когда в какой-либо части системы возникает неисправность, на катушку отключения выключателя подается напряжение, и подвижные контакты разъединяются друг от друга каким-то механизмом, тем самым размыкая цепь.

    Типы автоматических выключателей

    Автоматические выключатели в основном классифицируются на основе номинального напряжения. Автоматические выключатели ниже номинального напряжения 1000 В известны как выключатели низкого напряжения, а выключатели выше 1000 В называются выключателями высокого напряжения.

    Самый общий способ классификации автоматических выключателей основан на среде гашения дуги. К таким типам автоматических выключателей относятся: —

    1. Масляный автоматический выключатель
    2. Автоматический выключатель минимального уровня
    3. Автоматический выключатель воздушной струи
    4. Автоматический выключатель на основе гексафторида серы
    5. Вакуумный выключатель
    6. Автоматический выключатель

    Все высоковольтные выключатели можно разделить на две основные категории: i. е масляные выключатели и безмасляные выключатели.

    .

    Как подключить светильник через выключатель

    При обустройстве домашней электросети или самостоятельном ремонте электрики необходимо разобраться с подключением светильника через выключатель, порядок которого зависит от самых различных факторов. В этом случае должен учитываться не только тип коммутатора, но и класс подключаемого к бытовой системе осветительного прибора. Для понимания особенностей этих электротехнических процедур следует разобраться с тем, как правильно подключить прибор в каждом конкретном случае. При этом возможны следующие варианты:

    • Использование одноклавишного прибора.
    • Вариант подключения к двухклавишному выключателю.
    • То же самое, но только касающееся другой разновидности прибора (на три клавиши, например).
    • Подача питания на светильник от любой розетки, имеющейся в комнате, реализуемая путем прокладки от нее отдельной линии.

    Но также важно ознакомиться со способами подключения к одному выключателю сразу нескольких лампочек, а также с вариантами, когда к ним подсоединяются светодиодные или точечные светильники.

    Подключение через одноклавишный выключатель

    Схема подключения светильника через одноклавишный выключатель является самой простой из рассматриваемого ряда возможных способов коммутации нагрузки. Для ее реализации придется проделать следующую последовательность обязательных операций:

    1. Прежде всего, потребуется снять с данной линии питающее напряжение 220 вольт (это проще всего сделать с помощью вводного или линейного автомата).
    2. После этого необходимо убедиться в его отсутствии посредством индикаторной отвертки или специального измерительного прибора – мультиметра (он включается в режим измерения переменных напряжений на пределе до 750 вольт).
    3. Затем нужно удалить с выключателя клавишу, поддев ее сбоку отверткой с тонким жалом.
    4. Далее нужно зафиксировать корпус выключателя в заранее подготовленной в стене нише и аккуратно вывести два имеющихся к ней провода наружу.
    5. Внутри открытого основания необходимо отыскать два контакта, к одному из которых (нижнему) подсоединяется подходящий снизу провод, а ко второму (верхнему) подводится конец, идущий непосредственно на осветительный прибор.

    Важно! Порядок подводки проводов к выключателю строго регламентируется требованиями ПУЭ.

    В результате этих манипуляций выключатель с одной клавишей окажется включенным в разрыв фазного провода.

    Благодаря такой схеме с его помощью можно будет подавать питание 220 вольт непосредственно к светильнику.

    Подключение светильников к двойному выключателю

    Под двойным выключателем понимается прибор особой конструкции, в котором вместо одного перекидного контакта встроены сразу два.

    Дополнительная информация: По своему устройству они полностью идентичны, но используются каждый по своему назначению.

    Перед тем как подключить двойной выключатель – потребуется обратить внимание на следующую деталь. В этом случае принцип подсоединения и порядок проведения операций остается тем же, что был рассмотрен в предыдущем разделе. Отличие состоит лишь в количестве подключаемых к верхним клеммам проводов. При проведении коммутаций нужно учесть следующие моменты:

    • Фазный провод должен располагаться снизу и подводиться к двойному выключателю со стороны нижней клеммы.
    • На корпусе типового прибора – двойного выключателя сверху имеются два контакта.
    • К каждому из них подсоединяется провод от отдельной группы осветителей (лампочек).

    После того как удалось подключить двухклавишный выключатель – с его помощью можно будет включать либо одну группу осветителей, либо другую. При необходимости, нажав сразу на обе клавиши, можно зажечь все лампы одновременно.

    Подключение осветителя от розетки

    В ситуации, когда выключатель устраивается на новом месте (при отсутствии специальной ниши) – его можно закрепить непосредственно на стене и запитать от расположенной рядом розетки. В этом случае, перед тем как подключить светильник через выключатель, от нее необходимо протянуть фазу и ноль, как это изображено на фото ниже. В определенных условиях для этого достаточно одной фазы, поскольку нулевой провод уже подведен к настенным светильникам от распределительной коробки.

    Перед тем как подключать светильники с выключателем от ближайшей розетки необходимо ознакомиться с особенностями этой процедуры. Порядок ее выполнения выглядит так:

    1. Сначала берется индикаторная отвертка, посредством которой определяется и запоминается фазный провод, от которого впоследствии отводится провод на выключатель (он может располагаться как справа, так и слева).
    2. После этого с линии, в которую наряду с розетками устанавливается и выключатель, с помощью автомата снимается опасное напряжение 220 вольт.
    3. Чтобы быть уверенным в его отсутствии – желательно проверить это посредством индикаторной отвертки.
    4. Прежде чем подключить светильник через выключатель от розетки с нее нужно снять декоративную крышку, под которой расположены два контакта.
    5. К одному из них (фазному) подсоединяется проводник требуемой длины и отводится к одиночному выключателю.

    По завершении подготовительных процедур к закрепленному на стене выключателю со снятой крышкой подводится отходящий от розетки провод (он подключается к его нижней клемме). От верхнего контакта в сторону светильника протягивается еще один проводник, который для эстетичности помещается в кабельный канал или трубчатую гофру. Таким же способом можно закрыть провод на участке от розетки до выключателя.

    Схема подключения светильника через выключатель в совмещенном блоке розетка-выключатель в одном корпусе:

    Подключение точечных светильников

    При необходимости использования в квартире осветителей точечного типа исходят из возможности подводки к ним либо стандартного сетевого напряжения 220 вольт, либо пониженных до безопасного уровня 12-ти Вольт.

    Конкретная схема подключения точечных светильников выбирается с учетом типа используемых осветителей, рассчитанных на соответствующее напряжение.

    Перед тем как подключить точечные светильники – следует обратить внимание на то, что порядок их коммутации не отличается от стандартного способа.

    Подключение без блока питания

    Современные светодиодные лампочки выпускаются сейчас на напряжение 220 вольт, так как внутри лампы установлен электронный преобразователь, обеспечивающий питание светодиодов пониженным напряжением. С конструкцией светодиодной лампы вы можете ознакомиться в этой статье. Схема подключения точечных светильников со светодиодными лампами на 220 вольт точно такая же что и с обычными светильниками.

    Подключение с блоком питания

    При установке точечных светильников или светодиодных лент в схему дополнительно вводится трансформатор, понижающий напряжение с 220-ти до 12-ти Вольт. Сейчас эти устройства называются блоками питания, выпускаемые на различные напряжения и мощность нагрузки.

    Обратите внимание: При подключении двух или более точек блок питания устанавливается сразу вслед за выключателем (смотрите схему ниже).

    Схема подключения группы точечных светильников с одним понижающим трансформатором:

    Схема подключения группы точечных светильников с трансформатором на каждый осветитель:

    Обычно для подключения точечных светильников выбирается электронный преобразователь (он же блок питания), выгодно отличающийся от других приборов следующими достоинствами:

    • Малые размеры и небольшой вес.
    • Встроенной защиты от короткого замыкания.
    • Плавное нарастание напряжения при включении, продлевающее срок службы лампочек.
    • Возможность регулировки и поддержания стабильного питания.

    К тому же эти устройства отличаются предельно низким уровнем шума, создаваемого при работе вспомогательного оборудования.

    Предлагаем Вам посмотреть обучающее видео на тему: «Как правильно произвести монтаж точечных светильников».

    Подключение светодиодных лент и светильников

    Схема подсоединения осветителей на основе светодиодов ничем не отличается от уже рассмотренных ранее вариантов. Единственно, на что следует обратить внимание, перед тем как подключить светодиодную ленту или светильник – это использование преобразователя напряжения (блока питания) или драйвера.

    Как и в случае с точечными осветителями в данной ситуации блок питания устанавливается сразу после одноклавишного, двухклавишного или трехклавишного выключателя (фото ниже).

    Каждая отдельная ленточка или светодиодный прибор подключаются через «свой» преобразователь, что позволяет управлять его работой независимо от других. К «мощным» адаптерам может подсоединяться сразу несколько осветительных лент.

    Схема подключения трех светильников к трехклавишному выключателю

    Перед тем как подключить выключатель света трехклавишного типа – сначала нужно разобраться с каждой из коммутируемых с его помощью нагрузок (их количество может быть произвольным). В простейшем случае – это три лампочки, включенные в управляемую сеть, как это показано на рисунке ниже.

    На базе этого варианта реализуется множество других. В качестве примера может быть рассмотрена схема подключения двух светильников или пяти.

    Дополнительная информация: Для подключения произвольного числа осветителей к трехклавишному прибору приходится группировать их по нескольку штук в линии, где они включены в параллель.

    Каждая из таких групп подсоединяется к «своему» контакту (на одну клавишу из трех).

    Помимо рассмотренных в этом обзоре случаев возможны и другие варианты, наибольший интерес среди которых представляют:

    • Подключение двух светильников к одноклавишному выключателю.
    • Подсоединение к одному двухклавишному выключателю сразу нескольких групп.
    • Включение коммутирующего прибора в цепь с произвольным количеством осветительных изделий.

    В каждом из этих случаев потребуется продумать отдельную схему коммутаций и согласовать ее с требованиями ПУЭ (на предмет распределения нагрузок и допустимых токов).

    В заключительной части обзора отметим, что при рассмотрении заявленных в нем вопросов нужно исходить из следующих соображений. Перед тем как сделать определенный шаг по выбору типа подключения – сначала следует внимательно разобраться с исходными данными. Под ними понимаются используемые в конкретном помещении люстры и светильники (их тип и количество осветительных единиц), а также применяемый для коммутации вид клавишного прибора с подводимыми к нему проводами.

    схема подключения выключателя | Советы электрика

    27 Фев 2012 Подключение выключателей

    Схема подключения выключателя света с одной клавишей- одна из самых простых. Пошагово объясняю как собрать схему подключения.

    Сами посмотрите на фото, а так же в видеоуроке— всего получается три соединения в распредкоробке.

    Кто делал тот знает- просто это если в коробке кроме этих проводов на лампу и выключатель ничего нет.

    Но часто бывает что в распредкоробке есть провода не на одну лампу, да еще на розетки бывает тут же проложены, тогда при сборке схемы нужна особая внимательность и аккуратность.

    Что бы было понятно даже самым неопытным “”чайникам” я записал видеоурок.

    Схема подключения выключателя.





    Если нет возможности смотреть видео- практически то же самое написал ниже.
    Перед началом работы, имеются ввиду электромонтажные работы, обязательно надо убедиться что на месте работы нет опасного напряжения.

    Здесь я показываю как собирать схему в распредкоробке, значит на подведенных проводах не должно быть напряжения.

    Отключаем автомат и прибором проверяем что напряжение снято.

    Только после этого продолжаем работать.

    При подключении одноклавишного выключателя в распредкоробке для сборки схемы должны приходить три провода:

    первый- провод питания, или вводной провод, который идет автомата или пробок с напряжением 220 вольт

    второй- провод на выключатель, двухжильный

    третий- провод на светильник или лампу.



    Кстати у многих светильников есть зажим заземления на корпусе, поэтому требуется трехжильный провод- фаза, ноль и заземление.

    Итак, в распредкоробку заходит три провода по две жилы (провод заземления с светильника не считаю).

    Далее я жилы буду называть проводами- так правильнее.

    После того как проверили что напряжения на проводах нет- снимаем изоляцию для того что бы сделать скрутку.

    Вполне подойдет для этих целей и зажим wago, но я показываю на скрутке.

    Схема собирается так:





    Выключатель подключается в разрыв фазного провода. Нулевой провод идет на лампу напрямую, естественно через распредкоробку.

    Фаза через выключатель делается для того, что бы потом при обслуживании светильника- ремонте или замене лампы не попасть под напряжение.

    Да и просто это удобнее- выключил свет и меняй спокойно лампу или светильник.

    Значит находим фазный провод питания, который приходит в распредкоробку со ввода и соединяем его с одним из проводов, идущего на выключатель.

    Я всегда использую для этого провод белого или красного цвета.

    С выключателя фаза возвращается другим проводом и соединяется с проводом, идущим на лампу.

    Оставшийся провод с лампы в распредкоробке соединяется с нулевым проводом питания.

    Я проверяю схему так: визуально смотрю в распредкоробке- фаза пришла, ушла на выключатель.

    С выключателя пришла в коробку- ушла на лампу. С фазой все.

    Далее. Ноль пришел в коробку- ушел напрямую на лампу.

    Все! Схема собрана и проверена.

    Далее я скручиваю плотнее скрутки плоскогубцами и свариваю своим новым сварочником.

    Затем одеваю трубку ПХВ и фиксирую ее на скрутках изолентой. Укладываю аккуратно провода в распредкоробку и закрываю крышкой.

    Все! Вот таким образом собирается схема подключения выключателя света с одной клавишей.

    В следующем уроке я покажу как собирать на практике схему подключения двухклавишного выключателя.

    Подробнее по сегодняшней теме можно посмотреть на  фотографиях:









     Узнайте первым о новых материалах сайта!

    Просто заполни форму:













    Теги: видео- расключение, видео- скрутка провода, двухклавишный выключатель, схема подключения выключателя

    Установка выключателей и розеток в одном корпусе. Подключение

    Одними из основных частей электрической проводки в любом помещении являются приборы освещения, выключатели, розетки. Поэтому при проведении ремонтных работ в квартире, либо во вновь построенном здании необходимо знать, как осуществить монтаж схемы электрических устройств и их подключение. Некоторые из перечисленных устройств могут объединяться в один корпус или коробку, для удобства монтажа и пользования ими.

    В настоящее время чтобы сэкономить электрические провода, а также площадь поверхности стен, изготовители некоторых устройств стали комбинировать в одном корпусе несколько устройств. Популярным исполнением подобного вида стала коробка, вмещающая в себя выключатель и розетку. Установка выключателей вместе с розеткой позволяет достичь наибольшей эффективности и практичности применения таких приборов.

    Виды и особенности

    Сейчас существует несколько вариантов принципиальных схем подключения таких электрических устройств, как выключатели и розетки по совмещению их в одном корпусе. Ранее такие варианты не были широко распространены, и подключение проводки выключателей, а также розеток производили в распределительных коробках без учета совмещения в одном корпусе этих устройств.

    Теперь можно использовать такой вариант, если не хватает места для раздельного их монтажа, так как в торговой сети можно приобрести соответствующие совмещенные конструкции.

    Достоинства раздельного подключения вышеперечисленных устройств:
    • Можно купить выключатель, либо розетку одиночного исполнения по низкой цене, и подключить совместно в одной коробке.
    • Простая установка выключателей и розеток позволяет выполнить все работы самостоятельно.
    • Раздельное расположение повышает безопасность применения выключателя, а также розетки, так как провода прокладываются отдельно, исключая возможность короткого замыкания.

    Популярными стали схемы совместных блоков разных устройств. Схема подключения значительно упрощена. Это можно объяснить отсутствием надобности монтажа двух отдельных кабелей к выключателю и розетке.

    Преимущества
    • Возможность простого переноса блока на другие места, без прокладывания отдельных кабелей.
    • Нет нужды размечать поверхность стены отдельно для каждого устройства, так как они находятся в одном месте.
    • Возможность применения снаружи и внутри зданий, так как имеются исполнения с качественной защитой от внешних воздействий.
    • Удобство применения на любых материалах поверхностей.

    Серьезным недостатком совместного блока является тот момент, что нельзя заменить, например, неисправную розетку отдельно в этом блоке. Для этого придется заменить весь блок в сборе. Инновационные модели совмещенных блоков производят с выключателями, имеющими от одной до трех клавиш.

    Установка выключателей и розеток

    Для выполнения монтажа совмещенной коробки с электрическими устройствами понадобится некоторый инструмент и материалы, а также соблюдение простых рекомендаций.

    Материалы и инструмент
    Подготовительные операции при любом виде монтажа в основном сводятся к стандартным работам, проводимым перед монтажом и подключением электрических устройств.
    • Для начала необходимо обесточить электрическую сеть. Для этого в распределительном щите нужно выключить автоматические выключатели, либо другие коммутирующие устройства, которые подают напряжение в сеть, где вы проводите монтаж устройств.
    • Далее, на поверхности стены производится разметка.
    • Коронками нужного размера сверлятся отверстия для монтажа коробок.
    • Выдалбливается ниша, если проводка планируется скрытого типа.
    • На корпусе совмещенной коробки удаляются заглушки отверстий для проведения кабеля питания.
    • Прокладываются и закрепляются кабели и провода согласно схемам подключения (в случае, если нет проложенных проводов).
    • Коробка фиксируется на стене с помощью крепежных элементов.

    На этом основные подготовительные работы закончены. Далее рассмотрим, как производится установка выключателей и розеток по разным схемам подключения в одной коробке.

    Подключение розетки через выключатель

    Наиболее простым способом подключения розетки, которая будет подключаться с помощью выключателя, и расположена в одной коробке с выключателем, имеющим одну клавишу, является соединение проводов в распределительной коробке по определенной схеме. Для этого целесообразно следовать рекомендациям:

    • Накладные конструкции объединенных блоков в основном монтируют для открытой проводки, например, на деревянных стенах.
    • В распредкоробке должно быть шесть проводов, входящих в нее: по два провода от распредщита, выключателя и розетки. Каждая пара — фаза и ноль. В некоторых зданиях проведено заземление третьей жилой.
    • Сначала определяют фазу от распределительного щита, отключают питание.
    • Провод фазы соединяют к выводу выключателя, изолированные концы скручиваются, обматываются изолентой, либо изолируются термоусадочной трубкой, или пластиковым наконечником.
    • Нулевой проводник соединяют с одним из выводов розетки.
    • Два изолированных конца проводов, которые остались незадействованными, скручиваются друг с другом и изолируются способом, описанным выше.
    • По этой схеме работа выглядит следующим образом: фаза на розетку будет поступать, только тогда, когда будет включен выключатель. Это применяется при редком использовании розетки, либо, если в розетку будут подключаться электрические устройства, которые необходимо часто выключать и включать.

    Это простая схема работы. Она эффективна при включении в розетку, например, удлинителя для освещения ремонтируемого помещения. Освещение будет отключаться одноклавишным выключателем.

    Подключение независимой розетки и установка выключателей в одной коробке

    Особенно популярными стали новые совмещенные блоки с выключателем и розеткой, действующих независимо друг от друга. Установка выключателей и розеток по такому варианту рекомендуется определенный порядок действий:

    • От главного электрического щита в распредкоробку прокладывается кабель питания.
    • В распредкоробку должны быть проложены также провода от лампочки, 3 провода от совмещенного блока, в котором расположены выключатель и розетка.
    • Фазный проводник в коробке, проведенный от щита, соединяют с одним из выводов розетки. От этой клеммы розетки делается перемычка на вывод выключателя.
    • Нулевой проводник лампы освещения и розетки соединяют с нулевым сетевым проводом.
    • Два незадействованные провода фазы от лампочки и выключателя соединяют между собой и изолируют.
    • Если в совмещенном блоке имеется клемма заземления, то необходимо к ней отдельно провести кабель, если заземление есть в вашем доме.

    По такому варианту соединения розетка, находящаяся в одной коробке с выключателем, будет функционировать независимо от него. Выключатель будет работать по подключению освещения.

    Подключение блока с двухклавишным выключателем

    Чаще всего объединенные блоки ставят на стене в промежутке между ванной и туалетом. С помощью такого блока можно осуществлять управление освещением сразу двух помещений, а также подключать электрические устройства в розетку. Подключение выполняется за несколько шагов:

    • Схема соединений объединенного корпуса включает в себя прокладку 5-ти проводов из распределительной коробки в совмещенное устройство.
    • Провод заземления и ноля из распределительного щита соединяют на розетке.
    • Подключаем фазу на двухклавишный выключатель. Для подключения фазного провода на двойной выключатель, в корпусе блока есть предусмотренная перемычка.
    • Две незадействованные жилы проводов соединяют к двум клеммам выключателя, который будет производить подачу фазного питания к приборам освещения в комнатах ванны и туалета.
    • В распределительной коробке выполняют скрутки проводников, которые подают фазу через двухклавишный выключатель и свободных проводов, которые идут на лампы освещения туалета и ванной комнаты.
    • Нулевые проводники и провода заземления ламп освещения подключают в распредкоробке скручиванием, либо специальным винтовым клеммником со скрученными узлами, служащими для подключения розетки.
    • Если будет нужно поменять порядок работы клавиш выключателя, которые подают питание на лампы освещения в комнатах туалета и ванной, то нужно изменить подключения проводов на клеммах выключателя, ослабив винты крепления.

    Если подробно разобраться, то схема соединения выключателей: двухклавишного и одноклавишного, объединенных в одной коробке с розеткой, имеют отличие только в числе проводников. Для одноклавишного выключателя применяется четыре проводника, вместе с заземляющим проводом, а для двухклавишного выключателя по схеме предусмотрено для подключения пять проводов.

    Похожие темы:

    Полезные статьи » Проходной выключатель

    Удобно, когда, войдя в квартиру, в комнате можно включить проходное освещение, а при выходе с обратной стороны выключить его другим выключателем. Но, если такой возможности нет, тогда проходить в помещение далее приходится в темную. Эту проблему решают проходные выключатели. Рассмотрим их схемы подключения и принцип действия.

    Выключатель или переключатель

    Внешне проходные выключатели от обычных ничем не отличаются, да и работают они на первый взгляд так же. Только это не совсем выключатели, а скорее переключатели, так как электрическую цепь они не размыкают, а перенаправляют ток на другой выход или несколько точек в разных комнатах. И в выключателе, и в переключателе имеется одна входная клемма, но в первом — один выходной провод, во втором их два.

    Любой электрик, посмотрев на устройство, сразу определит тип выключателя. Но производители на своих изделиях наносят простые изображения схем включения цепи, так что даже неискушенный в электротехнике хозяин дома может выбрать то, что нужно и самостоятельно подключить проводку. Но всё же, некоторые знания потребуются. К примеру, чтобы быть уверенным, что клеммы подключены правильно, нужно их проверить мультиметром; выставить его в режим зуммера и поочередно протестировать участки цепи на присутствие напряжения.

    Простая схема подразумевает наличие двух выключателей, соединенных последовательно и работающих в паре. Но управлять ними можно лишь одним осветительным прибором. То есть, войти комнату можно включить свет, а затем на выходе из нее выключить освещение другим таким выключателем. Принцип такой и в схемах на четыре точки, проходные выключатели только монтируют на всех выходах или совсем в ином месте, даже в другом конце дома.

    В методе подключения всё просто: к приборам подводят два провода — «ноль» и фазу. При нажатии клавиш цепь замыкается, лампочка начинает светиться, на другом конце эта же цепь размыкается и тушит свет. Несколько точек должны быть соединены параллельно; это нужно для того, чтобы при разомкнутой цепи в какой-либо точке, свет в проходной комнате можно было бы включить при выходе из любой комнаты. То есть, если клавиши на двух или нескольких переключателях находятся в одинаковых положениях — освещение есть, если в разных положениях — в проходной комнате темно.

    Чтобы управлять тремя и более точками, в схему разводки проходных выключателей добавляют несколько переключателей перекрестных. Независимо от того, установлены ли проходные выключатели при входе в дом или в средине него в любом месте, их называют маршевыми. Они устанавливаются:

    • На лестницах. Конечно же, если это лестница на пять ступенек, тогда можно обойтись и без ее освещения. Но когда нужно подниматься на второй этаж, то хождение в потемках вызывает дискомфорт. В таких случаях выключатели располагают на первом и втором этаже или последующих. Управление освещением осуществляется в одном и другом направлениях. Выключатели работают последовательно во всех местах.
    • В спальне. Как и в предыдущем варианте принцип действия идентичен: освещение включается при входе в спальню, а выключить и снова его включить можно в удобное время у изголовья спального места. Это очень удобно в детской комнате, чтобы ребенок не бродил в темноте.

    Подобных примеров можно привести много. Проходные переключатели используются не только в быту, но и на производствах, в общественных местах. Вместо того, чтобы вести провода по всему периметру помещений на несколько точек, к приборам можно подключить датчики движения; свет будет выключаться через минуту-две автоматически, когда в той или иной комнате никого нет. Выключать свет из разных мест не только удобно, а также выгодно с точки зрения экономии электроэнергии.

    Как сделать проходной переключатель

    Хотя устройства обычного и проходного выключателей особенно не отличаются, но стоимость их значительно разнится, иногда в три раза. Это подталкивает мастеров самостоятельно изготавливать коммутирующие устройства. Для этого используют одноклавишное и двухклавишное устройство, чтобы они были однотипными, от одного производителя. У них должны быть взаимозаменяемые (перемещаемые) клеммы, которые располагают так, чтобы разрыв сети был независимым.

    Чтобы изготовить самостоятельно такой переключатель, нужно:

    • снять клавишу у одноклавишного устройства;
    • выдавить сердцевину;
    • отжать зажимы между механизмом и корпусом;
    • вынуть из гнезда одну клемму;
    • переустановить контакт с одного на другое место;
    • установить коромысло на контакты и собрать всё в обратной последовательности.

    Более простой способ — собрать один коммутирующий переключатель из двух обычных. Для этого их нужно установить один возле другого и соединить клавиши общей накладкой, чтобы при нажатии на нижнюю часть выключался один, а на верхнюю — другой и наоборот.

    Схемы подключения

    Схему включения/выключения освещения в проходной комнате делают из двух одноклавишных выключателей, соединенных последовательно и работающих в паре. В каждом из них должен быть один вход и два выхода.

    Сначала рисуют схему, чтобы она отображала наглядно каждый этап. Обязательно нужно помещение обесточить: на распределительном щитке выключить соответствующий автомат и убедиться при помощи вольтметра об отсутствии напряжения на проводах в каждой точке. Такая проверка нужна потому, что иногда разводка может быть сделана так, что через проходную комнату проходят смежные провода из других комнат. Если напряжение обнаружится, тогда нужно отключить таким же образом и другие комнаты.

    Для работы необходимо подготовить изоленту и инструмент:

    • отвертки — плоскую, крестовую, индикаторную;
    • рулетку;
    • нож, бокорез;
    • перфоратор, болгарку.

    Под новую проводку нужно будет проштробить каналы в стенах, под новые выключатели просверлить углубления, подготовить соединительные коробки. Соединять провода можно простой скруткой, но для надежности и долговечности для этого есть специальный инструмент для контактной сварки. Он также необходим, если приходится соединять алюминий с медью. В другом случае разнородные провода следует соединять переходниками. Медь и алюминий скручивать непосредственно нельзя потому, что вскоре образуется окисление и прохождение тока сначала замедлится, а затем совсем прекратится. Монтаж нужно делать в строгой последовательности по плану, это позволит получить в итоге требуемый результат сразу без дополнительных поисков причин, почему неправильно работает система.

    Схема проходного выключателя с несколькими точками

    В выключателе простом имеется лишь один размыкаемый контакт. В двух-, трехклавишных устройствах их два или три, но электрическая цепь размыкается одна. Такие выключатели для проходной комнаты не подойдут. В конструкции должна быть одна входная клемма и две раздельных выходных. На место, где стоял простой выключатель, нельзя подключить проходной переключатель, для него потребуется делать дополнительную разводку. Для работы подготавливают аналогичный набор инструментов, как и в предыдущем варианте.

    Линии проводов располагают на расстоянии от потолка не меньше 15 см. Это требуют нормы технических условий. Обычно провода укладывают в предварительно сделанные в стене штробы, в итоге получается комната с идеально ровными стенами, на которых кроме выключателей и розеток больше ничего нет. Этот способ используют при проведении евроремонтов. Но в панельных домах штробление бетона не такая уж и простая задача, поэтому провода можно аккуратно уложить в прикрепленные к стенам пластиковые короба (лотки). Нельзя сказать, что покупка коробов, это дополнительные расходы, ведь при штроблении придется израсходовать не один диск для болгарки, затратить много сил и времени. К тому же, если провода оплавятся в коробе, то ремонт обойдется значительно дешевле. Какой способ лучше — дело хозяина.

    Перед разводкой проводов нужно установить распределительные коробки. Они бывают накладные и врезные. Последние сложнее монтировать, так как под них необходимо сверлить или выдалбливать углубления в стенах, но зато в итоге получатся идеально ровные поверхности. Накладные коробки лучше подойдут для проходных технических помещений, в кафе, столовых и тому подобных заведениях.

    Скрутка проводки выполняется в распределительных коробах. 5 проводов подводятся к первой коробке, это: запитка от распределительного щитка, три ответвления на выключатели и один провод на осветительный прибор (если их несколько, то они должны быть соединены последовательно).

    Для проводки используется трехжильный кабель. Жилы имеют соответствующие цвета: синий и белый — фазы, коричневый «ноль». Коричневый провод, это также заземление. Раньше его не использовали, но по современным требованиям пожарной службы так делать необходимо. В противном случае приемка помещения в общественном заведении проверяющим инспектором не пройдет. В частных домах или квартирах такие проверки не практикуются, однако для безопасности поражения током заземление делать рекомендуется. В случае пожара, если выявится, что заземления не было, то никакие страховки не помогут возместить ущерб.

    Провода от проходных переключателей соединяют в разрыв фазной линии, а «ноль» направляется через коробку без разрыва прямо на осветительные приборы. Фаза, направленная через контакт выключателя, обеспечивает безопасность при проведении обслуживания светильников.

    Проходной выключатель на несколько точек монтируется в следующей последовательности:

    • нужно сразу зачистить (оголить) все концы проводов и залудить, если предполагается пайка
    • фазовый провод определяется с помощью тестера
    • фазу нужно скрутить с проводкой от ближнего выключателя к распределительному щитку (провода синий или белый)
    • соединить клеммы заземления переключателей
    • к светильнику подсоединить второй переключатель
    • провод от последнего осветительного прибора скрутить в распределительной коробке с «нулем».

    Чтобы из разных точек управлять светильниками, применяют схему на три выхода. Кроме проходных комнат такие схемы используют также в многоэтажных домах, длинных коридорах со множеством выходов, крупных залах. Наряду с проходными выключателями необходимо в таких случаях устанавливать перекрестные переключатели. В их устройстве имеется не три, а 4 клеммы: выходных пару и два входных, их переключение происходит одновременно. В многоточечных схемах проходных помещений применяется четырехжильный кабель.

    Чтобы монтаж выполнить быстро и без последующих доделок, нужно сразу сделать разметку на стенах согласно схеме. Это места расположений будущих выключателей, распределительных коробок, осветительных приборов. Следует провести разметку линий магистралей проводки. В процессе проработки схемы в реальности, возможно потребуется ввести некоторые корректировки. К примеру, сменить место расположения точек, коробок, следовательно, потребуется изменение и конфигурации магистрали проводки.

    Ко всем выключателям проходного типа подводятся трехжильные кабели, четырехжильные — к перекрестным. Заметим, что в системах должны быть жилы проводов сечением одинакового диаметра, а переключатели с одинаковым номинальным значением силы тока. Нельзя допускать, чтобы один переключатель был на 8 ампер, другой на 10 А, а третий на 16 А.

    Основные плюсы проходных выключателей

    Удобство переключателей проходных есть еще в том, что включать в здании можно освещение из любого места. В кладовой можно не обязательно на входе в нее включать свет, а из другой комнаты и выключать непосредственно в самой кладовой, в спальне — у изголовья дивана. Такой же принцип использовать можно где угодно поэтажно, на лестницах и даже на улице или в других хозяйственных постройках во дворе.

    Обеспечивают проходные выключатели удобство работы, экономию электроэнергии в общественных заведениях: залах, барах, кафе, ресторанах, в длинных коридорах производственных цехов. Лучшим решением в подобных случаях в плане экономии будет установка таймера или датчиков движения, которые также подключаются к проходным переключателям. Отключаться освещение будет через некоторое время, даже если работник уходя забыл выключить свет.

    Преимущество проходных выключателей есть в следующем:

    • безопасности эксплуатации и надежности здания
    • оперативности управления освещением, следовательно, и экономии времени
    • более низкой себестоимости электрооснащения помещений
    • простоте монтажа
    • отсутствии сложности настроек схем
    • оптимальном использовании и экономии энергоресурсов.

    Часто при многократном включении/выключении контакты устройства выходят из строя. Могут преждевременно подгорать клеммы или разъемы, при снятии крышки может отломиться защелка. Поэтому выбирать следует хорошие выключатели с качественными металлическими контактами, эластичными пластиковыми элементами конструкции и корпуса. Поэтому дадим рекомендации, изделия каких производителей лучше.

    Лучшие производители выключателей проходного типа

    Legrand

    Популярностью на рынке электрических товаров пользуется компания «Легранд». Выключатели выполнены в эластичных пластиковых корпусах, их несложно разбирать и собрать, они просты в монтаже и надежны в подключении. У них современный внешний вид. Они несколько дороже своих аналогов, но это того стоит. Однако при их монтаже нужно точно подгонять место установки.

    Схема подключения трехклавишного выключателя | Для дома, для семьи

    14 Окт 2016г | Раздел: Электрика

    Здравствуйте, уважаемые читатели сайта sesaga.ru. Подключение трехклавишного выключателя мало чем отличается от подключения двухклавишного. Отличие состоит в том, что для работы трехклавишного выключателя в схему добавляется четвертый провод, по которому фаза с его третьего контакта будет поступать к лампам или какой-нибудь другой нагрузке. Вот в принципе и все.

    Если посмотреть на подключение выключателя с обратной стороны, то на рисунке видно, что к нему подходит четыре провода. По одному проводу (в данном примере синего цвета) фаза L приходит на выключатель, а по трем другим (коричневым) L1, L2 и L3 фаза уходит на нагрузку.

    С боковых сторон блока контактов выключателя расположены клеммы для подключения фазных проводов. Входной фазный L подключается со стороны одиночной клеммы, а выходные фазные L1, L2, L3 с противоположной стороны, где таких клемм три.

    Разберем монтажную схему подключения выключателя.

    Фаза L заходит в распределительную коробку и в точке 1 соединяется с проводом кабеля, уходящим на выключатель. Приходя к выключателю, фаза заходит на его нижний входной контакт и на этом контакте находится постоянно.

    С трех верхних выходных контактов выключателя фазные провода L1, L2, L3 этим же кабелем уходят в распределительную коробку, где в точках 2, 3, 4 соединяются с проводами кабеля, уходящим на потолок. На потолке фазные провода L1, L2, L3 подключаются к коричневым выводам ламп HL1, HL2, HL3.

    Ноль N заходит в распределительную коробку и в точке 5 соединяется с проводом кабеля, уходящим на потолок. На потолке ноль подключается к синим выводам ламп, соединенным в одну точку, образуя общий вывод.

    Работа схемы с трехклавишным выключателем.

    При нажатии, например, правой клавиши, правый контакт замыкается, и фаза проводом L1 поступает в распределительную коробку, где через точку 2 и потолочный провод попадает на коричневый вывод лампы HL1 и лампа загорается. Ноль N (синий провод) для всех ламп является общим.

    Запомните. На верхние контакты выключателя фаза попадает только при замыкании контакта соответствующей клавиши.

    Теперь при нажатии средней клавиши средний контакт замыкается, и фаза проводом L2 поступает в распределительную коробку, где через точку 3 и потолочный провод попадает на коричневый вывод лампы HL2 и лампа загорается.

    Таким же образом работает и левый контакт выключателя. А при одновременно нажатых трех клавишах будут гореть все лампы люстры.

    Ну вот, в принципе и все, что хотел сказать. А в дополнении к этой статье рекомендую прочитать статью о подключении люстры на 2, 3, 5 и более ламп, где показан принцип построения электрической схемы люстры на любое количеством ламп.
    Удачи!

    Поделиться с друзьями:

    Еще интересно почитать:

    Как подключить переключатели последовательно?

    Как последовательно соединить два переключателя для управления одной нагрузкой?

    В сегодняшнем базовом руководстве по установке домашней электропроводки мы изучим , как подключать и соединять два переключателя серии для управления и управления одной световой точкой.

    В большинстве случаев это не предлагаемый метод последовательного подключения односторонних переключателей, поскольку при установке общей электропроводки используется параллельное или последовательно-параллельное соединение.В некоторых случаях это может показаться бесполезным подключением, но есть некоторые возможности, когда мы должны управлять отдельной нагрузкой из двух мест, в то время как оба переключателя должны быть включены для работы нагрузки.

    Перед тем, как перейти к деталям, мы рассмотрим базовую конструкцию и рабочий механизм одностороннего переключателя , который показан на рис. Ниже:

    Конструкция и работа одностороннего SPST (однополюсного однопроходного) переключателя

    Ниже приведен простой шаг Пошаговое руководство со схемой и схемой подключения, которое показывает , как последовательно подключать односторонние переключатели?

    Требования:

    • Односторонние переключатели (SPST = однополюсный, сквозной) x 2 Нет
    • Лампа (лампочка) x 1 Нет
    • Короткие отрезки кабелей x 4 Нет

    Процедура :

    Подключите два односторонних переключателя и лампочку последовательно к источнику питания, как показано на рисунке ниже.Имейте в виду, что оба переключателя S 1 и S 2 должны быть замкнуты, чтобы замкнуть цепь.

    Если к электрическому устройству последовательно подключено несколько переключателей, то есть световая точка, все они должны быть в положении ВКЛ, чтобы нагрузка работала. Если один из переключателей разомкнут, цепь не будет работать.

    Как подключить переключатели последовательно?

    Цепь завершится, только если оба переключателя находятся в положении ВКЛ. Другими словами, если один из переключателей разомкнут или находится в положении ВЫКЛ, лампочка не будет гореть.То же самое и с другими нагрузками, которые подключены последовательно для управления двумя односторонними переключателями.

    Ниже показаны различные положения односторонних переключателей и световой точки при последовательном подключении.

    Щелкните изображение, чтобы увеличить

    Последовательные переключатели Различные положения переключателей и лампочки

    Чтобы получить положение переключения в состоянии ВКЛ для лампочки, описанная выше операция аналогична приведенной ниже таблице истинности цифровой логики и ворот.

    Переключатель 1 Переключатель 2 Положение лампы
    0 = ВЫКЛ 0 = ВЫКЛ 0 = ВЫКЛ
    0 = ВЫКЛ 1 = ВКЛ 0 = ВКЛ
    1 = ВКЛ 0 = ВЫКЛ 0 = ВЫКЛ
    1 = ВКЛ 1 = ВКЛ 1 = ВКЛ

    Простой Словом, есть четыре положения переключения, и если оба переключателя находятся в положении ON, лампочка будет гореть. С другой стороны, если один из переключателей находится в положении ВЫКЛ, ток не будет течь в цепи, поскольку цепь ведет себя как разомкнутая цепь, следовательно, лампа не будет светиться. Независимо от того, что все остальные подключенные переключатели находятся в положении ВЫКЛ или ВКЛ.

    Полезно знать:

    • Переключатели и Предохранители должны быть подключены через линию , провод (под напряжением).
    • Последовательное подключение переключателей не является предпочтительным способом подключения бытовой техники. параллельный или последовательно-параллельный способ подключения более надежен.
    • Для такого типа подключения требуется меньше проводов и кабелей.
    • Это не самый надежный и удобный способ подключения.
    • Используйте это электрическое соединение только тогда, когда это необходимо.

    Предупреждение:

    • Электричество — наш враг, если вы дадите ему шанс убить вас, помните, они никогда его не упустят. Пожалуйста, прочтите все меры предосторожности и инструкции при выполнении этого руководства на практике.
    • Отключите источник питания перед обслуживанием, ремонтом или установкой электрического оборудования.
    • Никогда не пытайтесь работать на электричестве без надлежащего руководства и ухода.
    • Работать с электричеством только в присутствии лиц, обладающих хорошими знаниями и практической работой и опытом, знающих, как обращаться с электричеством.
    • Прочтите все инструкции и предупреждения и строго следуйте им.
    • Обратитесь к лицензированному электрику или в энергоснабжающую компанию, прежде чем вносить какие-либо изменения в подключение электропроводки.
    • Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате.Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

    Связанные руководства по установке электропроводки:

    Как настроить кнопки и переключатели на Raspberry Pi

    В этом руководстве мы сначала рассмотрим, как работают переключатели, и типы переключателей, которые вы можете использовать в своих проектах. Затем мы увидим, как использовать эти кнопки и переключатели на Raspberry Pi. Давайте начнем!

    Как работает коммутатор

    Давайте просто скажем, что идея переключателя такая же, как и у водопроводного крана.Поток воды контролируется водопроводным краном или, в инженерном мире, клапаном. Когда вы открываете кран, вода течет, а когда вы его закрываете, вода не может течь. То же самое подразумевается в мире электроники: думайте о воде как о токе или потоке электронов, а о переключателе — как о кране или клапане для управления потоком тока.

    Большинство переключателей находятся в нормально разомкнутом состоянии (НЕТ), что означает, что цепь, связанная с переключателем, не связана с источником питания, поскольку переключатель разомкнут. Пока переключатель не нажат, цепь остается в этом положении.

    Давайте использовать в цепи нормально разомкнутый переключатель. Ниже находится лампочка, подключенная к источнику переменного тока с помощью NO-переключателя. Лампа не загорится, пока выключатель не будет закрыт.

    При нажатии переключателя электрическая цепь замыкается и лампочка загорается.

    Другой тип называется нормально замкнутым переключателем (NC), который работает противоположным образом. Хотя вы можете не увидеть нормально замкнутый переключатель в электронике, вы увидите его в электрических приложениях, таких как системы управления питанием и технологическим процессом.

    На схеме ниже показана лампа, подключенная к источнику переменного тока с нормально замкнутым переключателем. Обратите внимание, что цепь уже замкнута, и лампочка питается от сети переменного тока. Переключатель замкнут до тех пор, пока он не будет нажат или использован. Когда вы нажимаете кнопку этого нормально замкнутого переключателя, цепь разрывается, и ток не течет к лампочке. Нормально замкнутый переключатель работает противоположно нормально разомкнутому, и, следовательно, он используется во многих электрических приложениях в промышленности с использованием контакторов и реле.

    На рисунке ниже показана схема после нажатия кнопки.

    Нормально замкнутый переключатель после нажатия

    Столбы и броски

    Самая важная часть выключателя — это полюса и ходы. При использовании переключателя для вашего проекта лучше сначала узнать, сколько отдельных цепей вы хотите, чтобы ваш переключатель управлял, и хотите ли вы, чтобы переключатель управлял более чем одним каналом одновременно. Таким образом, вам необходимо понимать полюс и ход каждого типа переключателя.

    «Полюс» в основном означает количество цепей, которые могут быть подключены и управляться с помощью переключателя. Однополюсный переключатель может использоваться для включения и выключения одной цепи, а трехполюсный переключатель может управлять тремя цепями и так далее. Кроме того, «бросок» означает количество точек, которые столб может соединить с переключателем. Более подробное обсуждение этого вопроса можно найти в этой статье.

    Вот принципиальная схема однополюсного однопозиционного переключателя (SPST):

    Существуют и другие переключатели, такие как SPDT (однополюсный, двухпозиционный) и DPDT (двухполюсный, двухпозиционный):

    SPDT (однополюсный, двухходовой) DPDT (двойной полюс, двойной бросок)

    Если вы внимательно посмотрите на переключатель DPDT, вы увидите оранжевую пунктирную линию между полюсами.Эта линия подразумевает, что, когда вы нажимаете переключатель или нажимаете переключатель, оба полюса меняются одновременно друг с другом, сразу переходя от первого хода ко второму.

    Теперь, когда мы изучили все основы, связанные с переключателями, мы обсудим различные переключатели, которые мы можем использовать в наших проектах.

    Типы переключателей

    Существует три основных типа переключателей:

    1. Механический — обычно используется в домах в качестве переключателей для вашего телевизора, лампочек и вентиляторов.
    2. Электронный — обычно используется в полупроводниковых схемах для коммутации устройств с электронным входным сигналом.
    3. Интегрированные датчики — используются, когда устройство необходимо включать и выключать в зависимости от показаний датчика. Эти переключатели интегрированы с датчиками. Например, когда датчик температуры обнаруживает повышение температуры, он переключает питание на вентилятор и включает его.

    Механические переключатели

    Переключатели, требующие вмешательства человека, называются механическими переключателями.Проще говоря, человек должен нажимать, тянуть, толкать или отпускать, чтобы переключатель работал и включал и выключал определенную цепь.

    Различные типы механических переключателей:

    • Кнопки
    • Тумблеры
    • Поворотные переключатели
    • Ползунковые переключатели
    • DIP-переключатели
    • Концевые выключатели
    Кнопки

    Стандартная форма переключателя, используемого в электронике, — это кнопочный переключатель. Эти кнопочные переключатели SPST используются для включения или отключения цепи простым нажатием.Обычно они имеют нормально открытую (NO) конфигурацию.

    Тумблеры

    Тумблеры замыкают или размыкают цепь, перемещая рычаг вверх или вниз и поставляются в конфигурациях SPST, SPDT и DPDT. Некоторые тумблеры имеют положение выключения в центре, и цепь можно включить, перемещая рычаг вверх или вниз.

    Поворотные переключатели

    Поворотные переключатели могут включать и выключать несколько цепей, вращая ручку.Как правило, одним переключателем можно переключить до 10 цепей. Поворотные переключатели также могут работать с большими токами и напряжениями.

    Ползунковые переключатели

    Ползунковые переключатели включают и выключают цепь с помощью ползунка. В исходном состоянии ползунок находится в нормально открытом состоянии. После перемещения ползунка из одной точки в другую цепь подключится к источнику питания. Конфигурация SPDT широко используется в ползунковых переключателях, но они также бывают и в других конфигурациях.

    DIP-переключатели

    DIP-переключатели содержат несколько переключателей в одном корпусе. Они работают более или менее как ползунковые переключатели, но их исходная конфигурация всегда SPST, и они используются в приложениях с низким напряжением и током.

    Концевые выключатели

    Концевые выключатели используются в машинах и промышленных приложениях, где движение объекта может привести к втягиванию рычага, прикрепленного к выключателю.

    Электронные переключатели

    Электронные переключатели изготовлены из полупроводникового материала и не требуют вмешательства человека для работы.Простым примером этого переключателя является транзистор. Если база транзистора имеет достаточный ток, схема замыкается через эмиттер и коллектор.

    Различные типы электронных переключателей:

    • Биполярные транзисторы (BJT)
    • Металлооксидные полупроводниковые полевые транзисторы (MOSFET)
    • Биполярные транзисторы с изолированным затвором (IGBT)

    Транзисторы предназначены для коммутации малых схем, а также схем большой мощности.Он может быстро меняться на определенной частоте и в зависимости от использования транзистора.

    Биполярные переходные транзисторы
    Биполярный переходной транзистор (BJT)

    Биполярные транзисторы с переходом (BJT) могут работать как переключатель, если они смещены в области насыщения и отсечки. Они широко известны как устройства с управлением по току, поскольку база управляется определенной величиной тока.

    Металлооксидные полупроводниковые полевые транзисторы

    Металлооксидные полупроводниковые полевые транзисторы (MOSFET) используются в качестве переключателя, а также усилителя для слабых сигналов в электронике.В основном они используются в качестве усилителей из-за их бесконечного входного импеданса, что позволяет им без проблем улавливать почти каждый слабый сигнал. При использовании MOSFET в качестве переключателя сначала рассмотрите его состояние, которое остается между областью отсечки и насыщения. MOSFET-транзисторы — это устройства, управляемые напряжением.

    Биполярные транзисторы с изолированным затвором

    Биполярные транзисторы с изолированным затвором (IGBT) используются для быстрого переключения. По этой причине он обычно используется в коммутирующих усилителях в схемах звуковых усилителей, а также в промышленных системах управления.У IGBT-транзисторов номинальный ток и напряжение намного выше, чем у большинства полевых МОП-транзисторов. Однако они имеют более низкую скорость переключения по сравнению с большинством полевых МОП-транзисторов.

    Теперь давайте создадим пример проекта, который может определять положение включения / выключения тумблера SPST для управления светодиодом.

    Как использовать тумблер на Raspberry Pi

    Самый распространенный тип переключателя, который вы увидите в большинстве проектов, — это тумблеры. Они могут работать в конфигурации типа SPST, SPDT или DPDT.Мы проведем практическую демонстрацию с Raspberry Pi, чтобы зажечь светодиод с помощью тумблера SPST.

    Необходимые компоненты

    Для начала подключите проект, как показано на схеме подключения ниже. Вы можете подключить светодиод и переключиться на другие контакты GPIO, просто не забудьте изменить номера контактов в коде Python.

    Код

    Код ниже представляет собой программу на Python. Скопируйте код и вставьте его в текстовый редактор Nano. Затем сохраните файл как «LED.ру ».

      # импортировать библиотеки
    импортировать RPi.GPIO как GPIO
    от времени импортный сон
    GPIO.setmode (GPIO.BCM)

    # установить номера контактов, которые будут использоваться с микросхемы Broadcom

    ledpin = 4 # присвоить имя переменной контакту 4
    pushpin = 17 # присвоить имя переменной контакту 17
    GPIO.setup (ledpin, GPIO.OUT) # установить контакт GPIO 4 как выход
    GPIO.setup (pushpin, GPIO.IN) # установить контакт 17 GPIO как вход
    GPIO.setup (4, GPIO.OUT, initial = GPIO.LOW) # установить начальный выход вывода 4 на LOW

    в то время как True:
               GPIO.output (ledpin, not GPIO.input (pushpin)) # прочитать обратное значение входного контакта 17
               сон (0,2)

    Чтобы запустить приведенный выше код, введите в командной строке sudo LED.py . Как только код будет запущен, включите тумблер и посмотрите, что произойдет. Вы заметите обычную проблему — индикатор мигает хаотично или совсем не мигает. Это из-за плавающих контактов, с которыми сталкивается каждый микроконтроллер. Чтобы решить эту проблему, нам нужно использовать подтягивающий резистор.

    Плавающие штифты и подтягивающий резистор

    В общем, всякий раз, когда мы пытаемся подключить коммутатор к платам, таким как Raspberry Pi, коммутатор будет сталкиваться с постоянными помехами от окружающих электромагнитных волн.Они влияют на вывод, когда его состояние изменяется с ВЫСОКОГО на НИЗКОЕ или с НИЗКОГО на ВЫСОКОЕ. В некоторых ситуациях переключатель может даже не работать.

    Итак, для решения этой проблемы мы используем подтягивающий резистор. Этим мы переводим состояние вывода 17 в стабильное состояние. Это произойдет только тогда, когда подтягивающий резистор поворачивается, переводя состояние входа в ВЫСОКОЕ, когда он подключен к положительному источнику питания, заземлен и до тех пор, пока переключатель не будет нажат.

    Обратите внимание, как резистор соединен с тумблером.На одном конце он подсоединен к плюсовому источнику питания, а другой прикреплен к одиночному проводу с контактом 17 и тумблером.

    В этой схеме можно использовать подтягивающий резистор двумя способами. Первый заключается в использовании встроенного подтягивающего резистора Raspberry Pi. Другой способ — использовать для вашей схемы внешний подтягивающий резистор на 1 кОм.

    Код цепи с подтягивающим резистором

      # Импорт правильных библиотек
    импорт RPi.GPIO как GPIO
    от времени импортный сон
    GPIO.setmode (GPIO.BCM)

    ledpin = 4
    канцелярская кнопка = 17
    GPIO.setup (ledpin, GPIO.OUT)
    GPIO.setup (pushpin, GPIO.IN, pull_up_down = GPIO.PUD_UP) # использование внутреннего подтягивающего резистора
    GPIO.setup (4, GPIO.OUT, начальное = GPIO.LOW)

    в то время как True:
               GPIO.output (ledpin, not GPIO.input (pushpin)) # Чтение обратного значения входного контакта 17
               сон (0,2)

    Скопируйте и вставьте приведенный выше код в новый файл в Nano, затем сохраните файл с именем «LED.ру. » Вы можете называть его как хотите, но обязательно добавьте расширение .py.

    Теперь запустите приведенный выше код, набрав в командной строке sudo LED.py . Когда вы перемещаете тумблер, вы должны видеть, что светодиод включается и выключается при каждом нажатии переключателя.

    Как упоминалось выше, еще один способ добавить подтягивающий резистор — это использовать в цепи внешний подтягивающий резистор. На схеме ниже показано, как внешний подтягивающий резистор добавлен к предыдущей схеме.

    Вы также можете использовать подтягивающий резистор, который работает наоборот, но пока мы сосредоточимся только на подтягивающем резисторе.

    Теперь давайте создадим еще один пример проекта, но на этот раз с использованием тактильного переключателя вместо тумблера.

    Как использовать тактильную кнопку на Raspberry Pi

    В этом примере проекта мы будем использовать тактильную кнопку и подтягивающий резистор для управления светодиодом.

    В этом проекте светодиод по умолчанию включен.Нажатие кнопки выключит светодиод.

    Код

      импортировать RPi.GPIO как GPIO
    от времени импортный сон
    GPIO.setmode (GPIO.BCM)

    ledpin = 4 # установить вывод светодиода
    pushpin = 17 # установить контакт кнопки ввода
    GPIO.setup (ledpin, GPIO.OUT) # установить ledpin как выход
    GPIO.setup (pushpin, GPIO.IN, pull_up_down = GPIO.PUD_UP) # с подтягивающим резистором

    в то время как True:
        GPIO.output (ledpin, GPIO.input (канцелярская кнопка))
        сон (0,2)

    Чтобы запустить это на Raspberry Pi, вставьте код в Nano и сохраните его с именем файла «LED.ру ». Затем запустите его, введя в командной строке sudo LED.py .

    Обратите внимание, что я использую встроенный подтягивающий резистор, а не внешний, что упрощает работу.

    Не забывайте использовать приведенные выше советы, особенно при работе с плавающими выводами и подтягивающими резисторами. По любым вопросам, связанным с этой темой, оставляйте комментарии, и мы будем рады помочь!


    Коммутаторы | Книга Ultimate Electronics

    Ultimate Electronics: практическое проектирование и анализ схем


    Переключатели, кнопки, несколько устойчивых состояний и девять способов моделирования цепей с помощью переключателей.Читать 20 мин

    Переключатели или кнопки — это электронные компоненты, которые отключают или соединяют два узла цепи. В физической реализации схемы эти слова могут относиться к механическим переключателям или кнопкам, но также могут относиться к более сложным активным компонентам, которые выполняют аналогичное действие, таким как переключатели на основе транзисторов. Их также можно рассматривать как чисто теоретические конструкции при анализе схемы.

    Коммутатор имеет два состояния: два узла могут быть подключены или отключены.

    В идеальном переключателе подключенное состояние ведет себя как резистор R = 0 (короткое замыкание), а отключенное состояние ведет себя как резистор R = ∞ (обрыв):

    Переключатель, показанный выше, является переключателем «на одно направление», что означает, что переключаемый терминал может быть подключен или нет. В целом, это называется переключателем SPST для однополюсного одноходового переключателя. Это полезно как простой выключатель, как и большинство знакомых вам выключателей света.


    Другой вариант — это двойное переключение, когда вместо отключения коммутатор подключается к некоторому третьему узлу.В одном состоянии узлы P и A соединены вместе, а B отключен. В другом состоянии узлы P и B соединены вместе, в то время как A отключен. Это называется переключателем SPDT для однополюсного двухпозиционного переключателя:

    Переключатель SPDT может быть полезен для подключения одного терминала к двум взаимоисключающим альтернативам. Например, мы можем переключаться между двумя разными входными каналами усилителя с помощью переключателя SPDT.

    Переключатели

    также могут изготавливаться с более чем двумя вариантами подключения, такими как поворотный переключатель, который можно установить в одно из 10 различных положений.Их обычно называют «позициями», а не «броском», но концепция та же.


    Практичные переключатели отличаются от идеальных переключателей по ряду важных аспектов.

    Реальные переключатели имеют некоторое конечное ненулевое сопротивление в замкнутом состоянии. Это сопротивление вызывает падение напряжения, которое может быть или не быть значительным в зависимости от остальной части схемы. Обычно мы хотим, чтобы сопротивление переключателя во включенном состоянии было намного меньше сопротивления всего, к чему он подключен, чтобы мы могли приблизить его к нулю, но на практике нам, возможно, придется учитывать конечное сопротивление переключателя в более высоких -текущие ситуации.См. Раздел «Резисторы в последовательном и параллельном» и «Алгебраическое приближение» для получения дополнительной информации.

    Настоящие переключатели имеют ограничения по току , потому что их ненулевое сопротивление вызывает их перегрев во включенном (замкнутом) состоянии. Подробнее см. Практические резисторы: номинальная мощность (мощность).

    Реальные переключатели имеют пределы напряжения для их выключенного (разомкнутого) состояния. Высокое напряжение между соседними компонентами внутри переключателя создает большое электрическое поле, которое, если оно достаточно высокое, может вызвать дугу или искру, где электрическое поле достаточно сильное, чтобы электроны прыгали по воздуху между двумя клеммами.Это определенно нежелательно и может привести к повреждению переключателя и всего, к чему он подключен, из-за окисления и коррозии контактов, что приведет к более высокому сопротивлению в будущем и, в конечном итоге, к большему нагреву переключателя и возможному выходу из строя.

    Настоящие переключатели также могут иметь физическое поведение, такое как «подпрыгивание» или «дребезжание», , которое представляет собой быстрое переключение между включенным и выключенным состояниями в миллисекундах после замыкания переключателя. Это происходит из-за механической упругости переключателя, и так же, как машина, едущая на лежачем полицейском, контакт может немного подпрыгнуть, прежде чем он успокоится и установит устойчивый контакт.Если у вас есть доступ к осциллографу, вы можете довольно легко увидеть это явление. Это приводит к набору методов «противодействия», включая использование конденсаторов и программных решений для фильтрации этих переходных циклов открытия-закрытия. Если бы у нас не было противодействия, то каждый раз, когда вы нажимали клавишу на клавиатуре компьютера, он мог бы вводить этот символ десятки раз, а не только один раз!

    Реальные коммутаторы имеют тенденцию к ухудшению со временем . Каждый раз, когда нажимается переключатель или кнопка, происходят движения, которые в конечном итоге могут вызвать деформацию материалов, полностью или настолько, чтобы не было такого большого давления на контакты переключателя.Кроме того, контакты переключателя со временем подвержены коррозии в зависимости от материалов, из которых они изготовлены, и окружающей среды, в которой они находятся, что может помешать установлению хорошего соединения.

    Настоящие многоходовые переключатели, такие как переключатели SPDT, показанные выше , не переключают состояния мгновенно . Некоторые из них являются «прерываемыми» в том смысле, что они мгновенно подключаются к обоим терминалам во время транспортировки. Другие — «прерывание перед включением», когда коммутируемый терминал на мгновение вообще ни к чему не подключен.Любой из них может быть плохим в зависимости от вашего варианта использования. Если вы работаете с настоящим переключателем или кнопкой и не знаете, что это такое, это может быть одно из двух: по возможности, спроектируйте свою схему так, чтобы ни в том, ни в другом случае не ломаться.


    С точки зрения электричества реальной разницы между кнопкой и переключателем нет. Однако механически это происходит: переключатель механически переключается, чтобы оставаться открытым или оставаться закрытым, после чего он остается в этом положении. Напротив, кнопка имеет пружину, так что после снятия приложенной механической силы кнопка автоматически возвращается в свое «нормальное» состояние.

    Кнопки подразделяются на «нормально открытые» и «нормально закрытые». Нормально разомкнутая (NO) кнопка разомкнута, пока не нажата. Нормально закрытая (NC) кнопка закрыта до нажатия.

    Оба типа кнопок полезны. На рулевом колесе автомобиля может быть нормально открытая кнопка для активации звукового сигнала, позволяющая подавать ток на звуковой сигнал только при нажатии на него. В электромагнитной системе дверного замка может использоваться нормально закрытая кнопка , так что нажатие на кнопку отключает ток к замку, чтобы дверь могла быть открыта.

    Фактически, их можно с пользой комбинировать: механизм дверной защелки каждой микроволновой печи включает две кнопки NO и одну кнопку NC. Эти три элемента действуют вместе как защитная блокировка, чтобы гарантировать, что мощный магнетрон микроволновой печи не может быть включен, если дверца действительно не закрыта. Нормально открытые кнопки и должны указывать на то, что они нажаты верхней и нижней защелками двери. Нормально закрытая кнопка является дополнительной защитой, преднамеренно разработанной для срабатывания предохранителя, а не для того, чтобы позволить магнетрону работать (если только дверь не закрыта, а кнопка NC не открывается).

    Exercise Щелкните, чтобы открыть схему выше и проверить конфигурацию кнопок. Все три кнопки должны быть нажаты различными частями дверной защелки, чтобы микроволновая печь начала готовку.


    Часто бывает полезно, чтобы один физический переключатель или кнопка физически приводили в действие несколько электрических переключателей. Вместо «однополюсных» они называются многополюсными переключателями , такими как DPST (двухполюсные однополюсные) и DPDT (двухполюсные двухходовые).

    Это просто электрически независимые переключатели для каждого из полюсов; между ними нет электрического соединения, но есть механическое. Это означает, что они не могут переключаться в одно и то же время и могут иметь разные электрические свойства, такие как коррозия, на одном, но не на другом.

    Многополюсные переключатели полезны во многих ситуациях, например, при переключении левого и правого каналов аудиосигнала. Другим примером может быть переключатель источника питания для схемы, которая требует двух разных входных напряжений питания (например, ± 12 В ):

    В этом примере, однако, мы хотели бы тщательно продумать все возможные крайние случаи, которые могут произойти: что, если один из двух внутренних переключателей SPST подвергнется коррозии, но не другой? Что, если один просто войдет в контакт на миллисекунду раньше другого? Это могут быть важные вопросы, которые следует учитывать в зависимости от рассматриваемой схемы.


    Каждый раз, когда у нас есть переключатель в цепи, у нас фактически есть несколько различных схем, которые необходимо решить независимо.

    Для схемы с одним двухпозиционным переключателем (включая любой SPST, SPDT, DPST или DPDT) теперь есть два возможных состояния схемы, каждое из которых имеет собственное решение.

    В общем, для схемы с N различные двухпозиционные переключатели, схемное решение разбивается на 2N разные конфигурации, каждая со своим решением.(Если какие-либо переключатели имеют более двух возможных положений, мы умножаем их на это вместо числа 2.)

    Это может показаться чрезвычайно сложной проблемой, и на самом деле это так! Например, если мы подумаем об отдельном доме или квартире как об одной цепи и рассмотрим все выключатели света и все выключатели питания на всех подключенных устройствах, то быстро появится огромное количество возможных конфигураций. Если переключателей всего 10, их уже 210 = 1024 конфигурации с возможно разными решениями.Но это реальность: включение фена в ванной может привести к тусклому свету на кухне. Однако на практике мы часто хотим спроектировать схемы таким образом, чтобы многие переменные были примерно на независимо от других, что мы обсудим более подробно в разделах «Делители напряжения» и «Делители тока». Однако в целом взаимодействия действительно происходят, и мы должны решать заново, потому что все токи и напряжения могут измениться в любое время при переключении переключателя.


    Вот простая резистивная схема с одним переключателем SPST внутри, помеченным SW1:

    Exercise Щелкните схему, запустите вычислитель постоянного тока и посмотрите на токи в цепи. Когда SW1 открыт, ток через i3, i4, i5 практически отсутствует. .

    Обратите внимание, что из-за того, как имитаторы схем имитируют разомкнутые переключатели как очень высокие, но не бесконечные сопротивления, ток может быть не совсем нулевым, но будет чрезвычайно малым, возможно, несколько фемтоампер, которые «просачиваются» через переключатель.(См. Порядки величины, логарифмические шкалы и децибелы.)

    Теперь дважды щелкните переключатель SW1 и установите его в положение «закрытие». Повторно запустите решатель постоянного тока. Какие токи сейчас? В этом случае большая часть тока проходит через ветви i3, i4, i5. .

    Мы можем решить систему вручную, рассмотрев два случая по отдельности: SW1 открыт и SW1 закрыт.

    При разомкнутом переключателе мы можем полностью удалить его, потому что разомкнутый переключатель — это разомкнутая цепь (R = ∞ ):

    Из этой схемы видно, что резисторы R3, R4 и R5 питать нечем, поэтому все токи их ответвлений равны нулю:

    i3 = i4 = i5 = 0

    R1 и R2 — это просто резисторы, включенные последовательно, поэтому мы можем сложить их сопротивления, чтобы найти эффективное сопротивление:

    Req = R1 + R2 = 2500 Ом

    Теперь мы можем использовать закон Ома, чтобы найти полный ток:

    I = VReq = 92500 = 0.0036 = 3,6 мА

    По закону Кирхгофа токи ответвления i1 = i2 , итак:

    i1 = i2 = 3,6 мА

    Мы полностью решили для всех токов с разомкнутым переключателем, и теперь также будет легко найти узловые напряжения.

    При замкнутом переключателе мы можем заменить его проводом, потому что замкнутый переключатель — это короткое замыкание (R = 0 ):

    Из этой схемы у нас просто беспорядок из пяти последовательно включенных и параллельных резисторов. Мы можем осторожно применять правила комбинации, чтобы получить эффективное сопротивление.

    Во-первых, мы можем объединить R4 и R5 параллельно. Поскольку они имеют одинаковое сопротивление, параллельная комбинация составляет лишь половину их индивидуального сопротивления:

    Req1 = R4 // R5 = R4R5R4 + R5 = 80022⋅800 = 400 Ом

    Далее мы видим, что R3 последовательно с Req1, поэтому мы можем сложить их сопротивления, чтобы получить Req2:

    Req2 = R3 + Req1 = 100 + 400 = 500 Ом

    Затем мы объединяем параллельный R2 с Req2, чтобы получить Req3:

    Req3 = R2 // Req2 = 2000⋅5002000 + 500 = 400 Ом

    В качестве быстрой уловки для решения подобных параллельных сопротивлений вручную обратите внимание на фиксированное соотношение между значениями 2000 и 500: коэффициент 4.Вы можете эффективно представить себе 500 Ом резистор как 4 параллельных 2000 Ом резисторы, потому что N параллельные резисторы одинакового размера будут иметь сопротивление R // = RxN. . Тогда вы можете думать о дополнительном R2 как о 5-м резисторе, параллельном остальным четырем! Это означает, что параллельная комбинация аналогична 4 + 1 = 5. из этих 2000 Ом резисторы, включенные параллельно, для общего эффективного сопротивления 20005 = 400 Ом .

    Наконец, мы можем объединить серии R1 и Req3, чтобы получить Req4:

    Req4 = R1 + Req3 = 500 + 400 = 900 Ом

    Отсюда снова легко использовать закон Ома, чтобы найти полный ток:

    i1 = VR = 9900 = 0.01 = 10 мА

    В этом случае выключателя замкнуты другие токи ответвления i2, i3, i4, i5 в исходной схеме есть свои значения. Но теперь, когда у нас есть полный ток, мы можем «раскрутить» наши упрощенные резисторы и посмотреть, как ток делится через каждую ветвь.

    Если мы прокрутим назад последовательно-параллельные упрощения резисторов, первое разделение тока, которое мы должны учитывать, будет между i2 и i3. . Мы знаем, что общий ток делится:

    10 мА = i1 = i2 + i3

    Нам также известно соотношение полных сопротивлений каждого пути: Req2 = 14R2 .При таком соотношении сопротивлений четыре к одному путь через Req2 будет пропускать в 4 раза больше тока для того же напряжения, что и R2. Это означает, что Req2 будет нести 45 тока, а R2 будет нести 15 . Выражается в токах:

    i2 = 15i1 = 2 мА (через R2) i3 = 45i1 = 8 мА (через Req2)

    Далее при прокрутке вверх следующее разделение происходит, когда i3 делится на i4 и i5 . Бывает, что R4 и R5 имеют одинаковое сопротивление, поэтому ток делится между ними поровну:

    i4 = 12i3 = 4 мА (через R4) i5 = 12i3 = 4 мА (через R5)

    Теперь мы решили для всех пяти токов ответвления и можем легко вычислить узловые напряжения.Этот пример демонстрирует, как использовать правила сочетания последовательного и параллельного резисторов для быстрого решения резистивных цепей.

    Чтобы быстро проверить наши математические расчеты, мы можем щелкнуть схему ниже, чтобы открыть исходную схему в CircuitLab, дважды щелкнуть переключатель и установить его на закрытие, а затем запустить решатель постоянного тока для проверки текущих значений:

    Exercise Щелкните, чтобы смоделировать схему после замыкания переключателя SW1.


    До сих пор мы говорили только о стабильном режиме работы схемы с переключателями в ней.Это применимо, если в цепи есть только резистивные элементы. В модели электрических цепей с сосредоточенными элементами резисторы не имеют памяти и мгновенно находят новое состояние равновесия после переключения переключателя.

    Однако, если в нашей схеме есть другие компоненты, которые обладают какой-либо памятью или изменяющимся во времени поведением, включая конденсаторы или катушки индуктивности, то мы имеем более сложную ситуацию, когда переключатель меняет состояние.

    В этих случаях мы должны учитывать две вещи:

    1. Расчет нового установившегося режима токов и напряжений в новой конфигурации переключателя.
    2. Расчет переходного режима , который включает промежуточные, временные напряжения и токи, которые применяются до тех пор, пока не будет достигнуто новое установившееся состояние равновесия.

    Рассмотрим эту схему с переключателем, который замыкается в момент времени t = 10 мс. :

    Exercise Щелкните схему и запустите моделирование во временной области. Это пример схемы, которая переключается между двумя разными устойчивыми состояниями, но при переходе между ними имеет интересное и важное поведение.Из-за конденсатора C1 сразу после замыкания переключателя временно протекает сильный ток (пик около 120 А), пока ситуация не стабилизируется до нового установившегося тока чуть менее 2 А.

    Программа моделирования позволяет легко исследовать подобные ситуации, но мы также можем получить интуицию аналитически. В момент сразу после замыкания переключателя конденсатор C1 «выглядит» как короткое замыкание, вызывая мгновенный пиковый ток около I = V1R1 = 120,1 = 120 А. протекать через предохранитель и R1.В долговременном установившемся состоянии конденсатор вообще не пропускает ток и поэтому выглядит разомкнутым, оставляя общий ток I = 126 + 0,1≈1,97 А. через лампу. Подробнее о конденсаторах мы поговорим в одной из следующих глав.

    В мире, где только установившееся состояние, только с идеальными источниками, резисторами и переключателями, если бы у нас было N двухпозиционных переключателей, нам, возможно, пришлось бы вычислить 2N установившиеся состояния цепи. Однако, как только мы допускаем переходное поведение, схема может или не может соответствовать ни одному из этих устойчивых состояний.

    Например, рассмотрим эту простую схему переключения с переключателем SW1, который переключается на размыкание и замыкание четыре раза в секунду:

    Щелкните схему и запустите моделирование во временной области. Как бы то ни было, у схемы никогда не бывает достаточно времени, чтобы перейти в одно из своих устойчивых состояний. Вместо этого он всегда движется навстречу одному или другому.

    Что произойдет, если мы изменим частоту переключения переключателя? Дважды щелкните генератор функции напряжения V2, измените частоту на 1 Гц вместо 4 Гц и повторно запустите моделирование во временной области.Теперь выходное напряжение почти достигает своего установившегося состояния при Vout = 6 В. когда переключатель замкнут (т.е. когда Vcontrol = 5 ).

    Что произойдет, если мы изменим номинал конденсатора С1? Дважды щелкните C1 и измените его на «1 м» вместо «22 м» и повторно запустите моделирование во временной области. Теперь система очень быстро достигает нового устойчивого состояния после каждого переключения переключателя.

    Аналитически этот пример имеет два легко решаемых установившихся состояния. (Обратите внимание, что в установившемся режиме мы можем рассматривать конденсаторы как разомкнутую цепь, как если бы они были полностью удалены из цепи.Мы рассмотрим это более подробно в следующей главе.) Когда переключатель разомкнут, ток не течет через R1 или R2, поэтому Vout = 0. . Когда переключатель замкнут, R1 и R2 образуют простой делитель напряжения с двумя равными сопротивлениями, поэтому Vout = 12 В 1 = 6 В. .

    Переходное поведение немного сложнее описать. Позже мы поговорим о постоянных времени для RC-цепей. В этом случае при зарядке постоянная времени составляет:

    τ1 = (R1 // R2) C1 = (3 Ом) (0,022 F) = 0,066 с

    При разрядке R1 отключен, а постоянная времени немного больше:

    τ2 = R2C1 = (6 Ом) (0.022 F) = 0,132 с

    Наш переключатель переключается между открытием и закрытием с частотой 4 Гц, что означает, что он проходит полный цикл каждые 0,250 секунды. Он находится в каждом состоянии половину этого времени, или 0,125 секунды. Поскольку временные постоянные RC примерно аналогичны по продолжительности периоду переключения, у схемы есть время, чтобы добиться некоторого прогресса в достижении своей цели в установившемся состоянии, но она не добьется этого до конца.

    Напротив, если мы сделаем постоянные времени RC намного короче, чем период переключения τRC≪τ , например, заменив конденсатор 22 мФ на конденсатор 1 мФ, как описано выше, тогда схема успеет достичь своего окончательного значения.

    Что произойдет, если вместо этого мы сделаем период переключения значительно короче, чем постоянная времени RC, τRCτswitching ? Что происходит с зубчатой ​​рябью Vout ? Смоделируйте и узнайте.

    В следующих главах мы поговорим о постоянных времени и RC-цепях гораздо больше.


    В среде моделирования схем нам нужно тщательно продумать, что именно мы хотим, чтобы коммутатор делал в контексте нашего моделирования.

    Некоторые «игрушечные» симуляторы позволяют интерактивно нажимать кнопки и переключатели во время симуляции, но за пределами самых ранних этапов обучения эти интерактивные симуляции не имеют реального применения.Моделирование должно быть спроектировано для контролируемой повторяемости, чтобы мы могли понять эффекты внесения изменений в нашу схему, что требует повторяемого способа управления переключателями.

    Простейшим переключателем является переключатель с временным управлением, , который моделируется как переключатель SPDT, который переключается из одного состояния в другое в заранее заданное время. Время срабатывания можно установить, дважды щелкнув переключатель.

    Мы уже видели пример переключателя с таймером в моделировании схемы ранее в этом разделе:

    Exercise Щелкните схему, чтобы открыть ее, а затем дважды щелкните переключатель SW1.Здесь вы можете видеть, что он настроен на изменение в момент времени «10 мин», что соответствует t = 10 мс. . Попробуйте изменить время переключения, а затем повторно запустите моделирование схемы.

    Переключатели с управлением по времени легче всего понять при моделировании во временной области. Многие задачи в классе, связанные с RC- или RL-схемами, включают в себя вопрос о том, что происходит, когда переключатель замыкается или размыкается в определенное время, а переключатель с управлением по времени предоставляет простой способ смоделировать это напрямую.

    Обратите внимание, что вы должны быть осторожны при определении переключателя для изменения состояний точно при t = 0. .В большинстве случаев симулятор автоматически «поступит правильно» и начнет с предварительно перевернутого состояния для самой первой точки данных, а затем сразу переключит переключатель после t = 0 . Однако, если вы не уверены, измените время запуска на небольшое положительное значение, чтобы сначала смоделировать исходное состояние схемы.

    Обычно, когда любое программное обеспечение для моделирования схем запускает моделирование во временной области, оно сначала находит начальное установившееся решение для системы до t = 0 .

    В такой схеме:

    Exercise Щелкните, чтобы смоделировать схему выше.

    Это начальное установившееся решение будет рассматривать конденсатор как уже заряженный до долгосрочного значения постоянного тока, ВА = 1 В . Когда мы запустим моделирование во временной области, мы получим скучную ровную линию, потому что ничего не меняется!

    Вместо этого мы установили «Skip Initial = Yes» в настройках моделирования во временной области. Это говорит симулятору полностью пропустить процесс определения начального состояния схемы до t = 0. , поэтому вместо этого конденсатор по умолчанию полностью разряжен.

    Щелкните схему и запустите моделирование с «Пропустить начальный = Да», чтобы убедиться, что конденсатор теперь начинает работать незаряженным, а затем заряжается до своего конечного значения. Теперь измените его на «Skip Initial = No» (значение по умолчанию для CircuitLab) и посмотрите, что произойдет.

    Хотя этот параметр «работает» для простых RC-цепей и т. П., Он имеет тенденцию создавать проблемы с более сложными цепями, например, содержащими транзисторы или операционные усилители, поскольку они имеют внутреннее состояние (например, внутренние конденсаторы), которое не заряжается. к правильным начальным значениям.Вместо этого мы настоятельно рекомендуем просто использовать переключатель временной области, установленный для t = 0. чтобы быть полностью точным в отношении запуска вашей схемы, а не полагаться на эту настройку симулятора.

    Переключатель, управляемый напряжением, — один из самых мощных элементов моделирования. (На практике транзисторы и реле могут действовать как переключатели, управляемые напряжением, но здесь мы просто говорим о теории и моделировании.) Он переключается между открытием и закрытием в зависимости от разницы напряжений на управляющих клеммах.

    Ниже приведены несколько различных примеров использования переключателя, управляемого напряжением. Щелкните каждый из них, запустите моделирование, а затем попробуйте изменить и понять, как это работает.

    1) В примере, который мы уже исследовали ранее в этом разделе, мы можем использовать генератор функции напряжения для создания выходного сигнала прямоугольной формы для создания управляющего сигнала для переключателя, управляемого напряжением. Обратите внимание, что мы установили амплитуду и смещение функционального генератора V2 в соответствии с точкой перехода напряжения переключателя SW2:

    .

    Exercise Щелкните, чтобы смоделировать схему выше.

    2) Наша функция управления может быть простой функцией времени, например VCONTROL = 5 (T> 3) . Эта функция принимает значение 0 до момента t = 3. , и оценивается как 5 раз после:

    Exercise Щелкните, чтобы смоделировать схему выше.

    3) Наш контроль может быть кусочно-пошаговой функцией, например VCONTROL = PWS (0,0,0.9,5,1,0) . Функция PWS принимает список (ti, xi) пары, поэтому при t = 0 функция останется на V = 0 , пока t = 0,9 в это время V = 5 , а затем при t = 1 управляющее напряжение вернется к нулю.Таким образом, мы можем создавать произвольно сложные сигналы:

    Exercise Щелкните, чтобы смоделировать схему выше.

    4) Вместо того, чтобы указывать наши пары время-значение в функции PWS, мы также можем указать их как файл CSV. Дважды щелкните источник CSV V2, чтобы увидеть внутри:

    Exercise Щелкните, чтобы смоделировать схему выше.

    5) Вместо PWS мы можем использовать PWSREPEAT, который повторяет один и тот же шаблон снова и снова:

    Exercise Щелкните, чтобы смоделировать схему выше.

    6) Мы также можем использовать источник цифровых часов для управления переключателем, управляемым напряжением:

    Exercise Щелкните, чтобы смоделировать схему выше.

    7) Наконец, мы можем использовать напряжение в самой цепи в качестве триггера. Этот пример немного сложнее, но он использует тот факт, что модель переключателя, управляемого напряжением, имеет гистерезис. Гистерезис означает, что после того, как переключатель переходит из одного состояния в другое, остается некоторая память, поэтому требуется большее покачивание, чтобы заставить его переключиться обратно в первое состояние.Это настраивается в параметре V_H переключателя SW2. Дважды щелкните SW2, попробуйте изменить напряжение гистерезиса V_H и повторно запустите моделирование:

    Exercise Щелкните, чтобы смоделировать схему выше.


    В следующем разделе, «Делители напряжения», мы рассмотрим типичное последовательное расположение резисторов, которое очень часто встречается при проектировании и анализе схем.


    Роббинс, Майкл Ф. Ultimate Electronics: Практическое проектирование и анализ схем. CircuitLab, Inc., 2020, ultimateelectronicsbook.com. Доступно. (Авторское право © 2020 CircuitLab, Inc.)

    Введение и объяснение типов переключателей

    Переключатель — это электрический компонент, который может включать или отключать электрическую цепь автоматически или вручную. Переключатель в основном работает с механизмом включения (разомкнут) и выключен (замкнут). Многочисленные схемы содержат переключатели, которые управляют работой схемы или активируют различные характеристики схемы. Классификация переключателей зависит от выполняемого ими подключения.Два важных компонента, которые подтверждают, какие типы соединений выполняет переключатель, — это полюс и бросок.

    Они классифицируются на основе выполняемых ими соединений. Если у вас создалось впечатление, что переключатели просто включают и выключают цепи, угадайте еще раз.

    Термины полюс и ход также используются для описания вариаций контактов переключателя. Количество «полюсов» — это количество отдельных цепей, которые управляются переключателем. Количество «бросков» — это количество отдельных положений, которые может принимать переключатель.Однопозиционный переключатель имеет одну пару контактов, которые могут быть замкнутыми или разомкнутыми. Двухпозиционный переключатель имеет контакт, который может быть подключен к любому из двух других контактов; тройной переключатель имеет контакт, который может быть подключен к одному из трех других контактов и т. д.

    Полюс: Количество цепей, управляемых переключателем, указывается полюсами. Однополюсный переключатель (SP) управляет только одной электрической цепью. Двухполюсный переключатель (DP) управляет двумя независимыми цепями.

    Бросок: Количество бросков показывает, сколько различных выходных соединений каждый полюс переключателя может соединить со своим входом.Однопозиционный переключатель (ST) — это простой переключатель включения / выключения. Когда переключатель находится в положении ON, два контакта переключателя соединены, и между ними течет ток. Когда переключатель выключен, клеммы не подключены, поэтому ток не течет.

    4 типа переключателей

    Основными типами переключателей являются SPST, SPDT, DPST и DPDT. Они кратко обсуждаются ниже.

    Работа переключателя SPST

    Однополюсный однопроходный переключатель (SPST) — это базовый переключатель включения / выключения, который просто соединяет или разрывает соединение между двумя клеммами.Электропитание цепи переключается переключателем SPST. На рисунке ниже показан простой переключатель SPST.

    Переключатели этого типа также называются тумблерами. Этот переключатель имеет два контакта: входной и выходной. Согласно типовой схеме выключателя света, он управляет одним проводом (полюсом) и выполняет одно соединение (ход). Это переключатель включения / выключения, когда переключатель замкнут или включен, ток течет через клеммы, и лампочка в цепи будет гореть. Когда переключатель разомкнут или выключен, в цепи нет тока.Схема SPST

    Работа переключателя SPDT

    Однополюсный двухпозиционный переключатель (SPDT) представляет собой трехконтактный переключатель, один для входа и два других для выходов. Он соединяет общий вывод с одним или другим из двух выводов.

    Для использования SPDT в качестве переключателя SPST просто используйте терминал COM вместо других терминалов. Например, мы можем использовать COM и A или COM и B.

    SPDT

    Схема четко демонстрирует, что происходит, когда переключатель SPDT перемещается вперед и назад.Эти переключатели используются в трехсторонней схеме для включения / выключения света из двух мест, например, сверху и снизу лестницы. Когда переключатель A замкнут, ток течет через клемму, и загорается только свет A, а свет B гаснет. Когда переключатель B замкнут, ток течет через клемму, и только индикатор B горит, а индикатор A гаснет. Здесь мы управляем двумя цепями или путями через один путь или источник. Цепь

    SPDT

    Работа переключателя DPST

    DPST — это сокращение от двухполюсного, одноходового.Двойной полюс означает, что устройство содержит два идентичных переключателя, расположенных рядом и управляемых одним переключателем или рычагом. Это означает, что две отдельные цепи одновременно управляются одним нажатием.

    DPST

    Переключатель DPST включает или выключает две цепи. Переключатель DPST имеет четыре контакта: два входа и два выхода. Чаще всего переключатель DPST используется для управления устройством на 240 вольт, где обе линии питания должны быть переключены, а нейтральный провод может быть подключен постоянно. Здесь, когда этот переключатель включен, ток начинает течь по двум цепям и прерывается при его выключении.

    Работа переключателя DPDT

    DPDT — двухполюсный переключатель двойного направления; это эквивалентно двум переключателям SPDT. Он направляет две отдельные цепи, соединяя каждый из двух входов с одним из двух выходов. Положение переключателя определяет количество способов, которыми может быть проложен каждый из двух контактов.

    DPDT

    Независимо от того, находится ли он в режиме ВКЛ-ВКЛ или ВКЛ-ВЫКЛ-ВКЛ, они работают как два отдельных переключателя SPDT, управляемых одним и тем же приводом. Одновременно могут быть включены только две нагрузки. DPDT можно использовать в любом приложении, которое требует открытой и закрытой системы проводки, примером которой является моделирование железных дорог, в котором используются небольшие поезда и железные дороги, мосты и автомобили.Закрытый позволяет системе быть включенным все время, в то время как открытый позволяет включить или активировать другой элемент через реле.

    На схеме ниже соединения A, B и C образуют один полюс переключателя, а соединения D, E и F — другой. Подключения B и E общие на каждом из полюсов.

    Если положительный источник питания (Vs) поступает на соединение B, а переключатель установлен в крайнее верхнее положение, соединение A становится положительным, и двигатель вращается в одном направлении.Если переключатель установлен в крайнее нижнее положение, питание меняется на противоположное и соединение D становится положительным, тогда двигатель будет вращаться в противоположном направлении. В центральном положении источник питания не подключен к двигателю и он не вращается. Этот тип переключателей в основном используется в различных контроллерах двигателей, где скорость этого двигателя должна быть изменена.

    DPDT-Circuit

    Наряду с этими переключателями, геркон также обсуждается в этой статье ниже

    Геркон

    Геркон получил свое название от использования двух или трех небольших металлических частей, называемых язычками, с гальваническими контактами на их концах. и разошлись немного врозь.Геркон обычно представляет собой неподвижную стеклянную трубку, заполненную инертным газом. Поле от магнита или электромагнита избегает язычков, замыкая или размыкая контакт переключателя.

    Герконовый переключатель

    Контакты геркона замыкаются переносом небольшого магнита рядом с переключателем. Два язычковых устройства имеют нормально разомкнутые контакты, которые замыкаются при активации. Три версии язычка имеют пару открытых и закрытых контактов. При срабатывании переключателя эти части переходят в противоположное состояние.Типичные герконовые переключатели коммерческого класса работают с токами в миллиамперном диапазоне до примерно 1 ампер постоянного или переменного тока. Тем не менее, специальные конструкции могут достигать 10 ампер и более. Герконовые переключатели часто встраиваются в датчики и реле. Одним из важных качеств переключателя является его чувствительность, количество магнитной энергии, необходимое для его включения.

    Герконы используются в системах безопасности, например, для проверки того, закрыты ли двери или нет. А также у него много приложений; это бытовая электроника, автоматические измерительные приборы, клавишный выключатель и герконовые реле.Стандартные герконовые переключатели — это SPST (простое включение-выключение), однако также доступны версии SPDT (переключаемые).

    Характеристики герконового переключателя:

    • Герметичные контакты, герметично закрепленные в стеклянной трубке с инертным газом, не подвергаются воздействию внешней среды
    • Состоит из рабочих и электрических частей, расположенных коаксиально, герконовые переключатели подходят для высокочастотных приложений
    • Компактный и легкий
    • Низкое и стабильное контактное сопротивление
    • Герконовые переключатели экономично и легко превращаются в бесконтактные переключатели.

    Применение герконового переключателя:

    Точка, когда герконовый переключатель должен быть подключен к индуктивной нагрузке или нагрузке, где протекает прямой ток или большой ток (например, емкостная нагрузка, лампа, длинный кабель и т. Д.).

    Цепь герконового переключателя

    В случае, если в качестве нагрузки в цепи используется электромагнитное реле, имеющее индуктивность, энергия, накопленная в индуктивности, вызовет обратное напряжение при размыкании герконовых контактов. Напряжение, хотя и зависит от значения индуктивности, иногда достигает нескольких сотен вольт и становится основным фактором ухудшения состояния контактов.

    Photo Credit

    Автоматический выключатель против переключателя: можно ли использовать автоматический выключатель в качестве переключателя?

    Введение

    Можно ли использовать выключатель в качестве переключателя взаимозаменяемо, или это отдельные объекты?

    Автоматические выключатели и переключатели не являются новыми товарами; Фактически, Томас Эдисон впервые разработал идею автоматического выключателя в 1879 году.

    Эти элементы часто воспринимаются как должное, поскольку они работают за кулисами, и тем не менее они имеют решающее значение для безопасности дома и в промышленности
    .

    Для промышленных целей и выключатель, и автоматический выключатель должны быть способны обрабатывать большую мощность электроэнергии, чем
    жилой.

    Но в чем разница между выключателем и автоматическим выключателем?

    Включение и отключение

    Есть два важных параметра, касающихся подключения и отключения питания для электрических сетей:

    1. Включающая способность — Максимальный ток нагрузки при запуске.
    2. Отключающая способность — Максимальный ток короткого замыкания, который может быть отключен.

    Автоматический выключатель спроектирован и рассчитан как на включение, так и на отключение, а также на токи нагрузки, тогда как выключатель разработан на
    и рассчитан только на включающие и отключающие токи нагрузки.

    A Переключатель

    Электрический переключатель служит для управления потоком электрического тока в цепи. Его можно использовать как для подавления прохождения тока, так и для его включения.

    Коммутатор выполняет задачу ручного отключения или повторного включения питания от источника питания, создавая или закрывая зазор воздушной изоляции между двумя точками проводимости.

    Они известны как бинарные устройства, что по сути означает, что они имеют два состояния: открытое (1) и закрытое (0). Иногда на переключателях используются цифры «1» и «0». Эти символы являются международными стандартами, установленными IEC.

    IEC 60417-5007, (линия), символ включения указывает на то, что оборудование находится в состоянии полного питания.

    IEC 60417-5008, (кружок), символ выключенного питания indicates указывает на то, что питание было отключено от устройства.

    A Автоматический выключатель

    Автоматический выключатель — это предохранительное устройство, предотвращающее повреждение двигателей и проводки, когда ток, протекающий через электрическую цепь, превышает его расчетные пределы.Он делает это, удаляя ток из цепи при возникновении небезопасного состояния. В отличие от выключателя, автоматический выключатель делает это автоматически и отключает питание немедленно или почти сразу. Таким образом, он работает как автоматическое устройство защиты услуг.

    Переключатель обычно используется как изолятор, включающий и выключающий питание определенного устройства. С другой стороны, автоматический выключатель может использоваться для защиты цепи, содержащей много переключателей или устройств. Исключением является выключатель, который используется для подключения или отключения питания всей панели управления или машины.

    Проще говоря, выключатель предназначен для включения и выключения питания, автоматический выключатель «размыкает» цепь в случае перегрузки или неисправности. Выключатели переключаются, а выключатели ломаются. Эти различия имеют решающее значение для понимания их безопасности и практичности.

    БОЛЬШАЯ разница

    Когда все сказано и сделано, главная причина НЕ использовать автоматический выключатель в качестве выключателя — это вопрос надежности. Переключатели рассчитаны на большое количество операций, сколько раз переключатель включается и выключается.Автоматические выключатели не рассчитаны на такое же количество операций.

    Миниатюрный автоматический выключатель — обманчивое простое устройство. Это гораздо более сложное устройство с большим количеством деталей, чем переключатель. Многократное включение и выключение выключателя приведет к его выходу из строя.

    Однако…

    Автоматические выключатели могут быть рассчитаны на режим переключения для цепей освещения. Автоматические выключатели, применяемые в цепях люминесцентного освещения 120 В или 277 В, должны иметь маркировку SWD или HID. SWD расшифровывается как Switching Duty.HID означает, что он рассчитан на разрядное освещение высокой интенсивности. Стандарт UL489 для автоматических выключателей утверждает, что автоматический выключатель SWD может быть рассчитан на ток до 20 А, не более. Выключатели HID рассчитаны на ток до 50 А.

    Что будет тогда?

    По-прежнему возникает вопрос, хотя это уже очевидно, можно ли использовать автоматический выключатель в качестве переключателя в промышленной панели управления? Совершенно очевидно, что, хотя они выполняют схожую функцию на базовом уровне, они являются двумя отдельными объектами.

    Автоматические выключатели могут работать более эффективно как безопасные выключатели, но они не являются выключателями.Они не взаимозаменяемы. Поэтому использовать автоматический выключатель в качестве выключателя не рекомендуется.

    Могу ли я использовать выключатель вместо автоматического выключателя?

    Нет. Никогда этого не делайте. Переключатель не может обнаружить и прервать состояние перегрузки или неисправности. Скорее всего, он расплавится или загорится. Любой из этих вариантов считается экспертами «плохим».

    Если вам нужна дополнительная информация о том, как работают автоматические выключатели и переключатели и как их безопасно использовать, не стесняйтесь обращаться к нам.

    Отказ от ответственности:
    Предоставленный контент предназначен исключительно для общих информационных целей и предоставляется с пониманием того, что авторы и издатели не участвуют в предоставлении технических или других профессиональных консультаций или услуг. Инженерная практика определяется обстоятельствами конкретного объекта, уникальными для каждого проекта. Следовательно, любое использование этой информации должно осуществляться только после консультации с квалифицированным и лицензированным специалистом, который может принять во внимание все соответствующие факторы и желаемые результаты.Информация была размещена с разумной тщательностью и вниманием. Однако возможно, что некоторая информация является неполной, неверной или неприменимой к определенным обстоятельствам или условиям. Мы не несем ответственности за прямые или косвенные убытки, возникшие в результате использования информации, содержащейся в этом сообщении, или действий в соответствии с ней.

    Партнерские решения Verizon | Глоссарий телекоммуникационных терминов: T

    Даже экспертам время от времени требуется помощь с условиями связи. Мы объединили глоссарии из нескольких источников, чтобы упростить поиск нужных вам определений.

    Совет поиска :: Чтобы найти конкретное сокращение, слово или фразу на этой странице, введите CTRL + F (на ПК) или Command + F (на Macintosh).

    Не можете найти то, что вам нужно? Попробуйте эти поисковые машины для словарей по телекоммуникациям: Yahoo или Google.

    | 0-9 | А | B | C | D | E | F | G | H | Я | J | K | L | M | N | O | P | Q | R | S | Т | U | V | W | X | Y | Z |

    т

    Цепь Т-1
    Цифровая схема, использующая DS-1 формат сигнализации для передачи информации по телефонной сети в 1.544 мегабит в секунду. Может передавать до 24 несжатых голосовых каналов.

    Тандем
    Соединение сетей или цепей последовательно; то есть соединение выход одной цепи на вход другой. См. Тандем Выключатель.

    Тандемная точка
    Промежуточное расположение в тандемной архитектуре. В точка тандема передает вызов следующему пункту назначения.

    Тандемный переключатель
    Тандем — это телефонный термин, означающий «последовательное соединение».» Таким образом, тандемный коммутатор соединяет одну магистраль с другой. Тандем Коммутатор — это промежуточный коммутатор или соединение между исходящим телефоном вызов или местоположение и конечный пункт назначения вызова.

    Провайдер тандемной коммутации (TSP)
    Любой обменный оператор, конец пользователь или другой поставщик доступа, обеспечивающий тандемный функции переключения для коммутируемого транспорта Сервисы.

    Тандемный переключаемый транспорт
    Состоит из цепей, предназначенных для использования одним клиентом из обслуживающей центр провода к тандему переключатель и схемы, используемые совместно несколькими заказчиками из тандема переходит в конечный офис.

    Служба тандемного транзита
    Позволяет конечным пользователям CLEC для создания вызовов intraLATA, предназначенных для конечный пользователь третьей локальной АТС перевозчик.

    Тариф
    Заявление коммуникационной компании, поданное в FCC. в котором излагаются предлагаемые услуги, а также расценки, сроки и условия для тех Сервисы.

    TCAP
    См. Возможности транзакций Порт приложения.

    TCP / IP
    См. Трансмиссию Протокол управления / Интернет-протокол.

    TCSI
    См. Индикаторы состояния кода транзакции.

    Технически выполнимые точки
    Точки, в которых технически или оперативно осуществимо соединение с сетью Verizon, не ставя под угрозу надежность или безопасность существующая сеть.

    Telcordia Technologies
    Эта корпорация, ранее известная как Bellcore, занимается исследованиями и разработками. проекты, в том числе развитие новых телекоммуникационных услуг.Telcordia также предоставляет централизованные технические и управленческие услуги для региональных Холдинговые компании. Кроме того, Telcordia предоставляет общие требования для телекоммуникационной отрасли для продуктов, услуг и технологий.

    Телекоммуникации
    Согласно определению в Телекоммуникациях Закон 1996 г., передача данных между точками, указанными пользователем, информации по выбору пользователя, без изменения формы или содержания информации в том виде, в каком она была отправлена ​​и получена.Любая передача, излучение или прием знаков, сигналов, надписей, изображений и звуков или информации по проводам, радио, оптические или другие электромагнитные системы.

    Закон о телекоммуникациях 1996 г.
    Публичный закон 104-104, принятый 8 февраля 1996 г., предусматривал всестороннюю реформу Закона о коммуникациях 1934 года. Закон был разработан для поощрения конкуренции между местные телефонные, междугородные, кабельные и другие компании связи.

    Запрос о присвоении телефонного номера
    Локальная транзакция предварительного заказа Verizon Wholesale, которая позволяет CLEC зарезервировать номер телефона (а) конечного пользователя.

    Ассоциация реселлеров электросвязи (TRA)
    Организация, представляющая интересы более 200 вовлеченных компаний при перепродаже телекоммуникационных услуг.

    Телекоммуникационная служба
    Согласно определению в Телекоммуникациях Закон 1996 г., предложение телекоммуникационных услуг за плату непосредственно общедоступный, или для таких классов пользователей, которые будут напрямую доступны для общественности, независимо от используемых объектов для передачи телекоммуникационных услуг.

    Трехцветный наклон
    Потери на 404 Гц и 2804 Гц относительно потерь на 1004 Гц.

    Пропускная способность
    Мера общей эффективности, качества и производительности коммуникаций. ссылка и ее программное обеспечение / протоколы.

    Индикатор времени звонка
    Час, в который был сделан звонок.

    Индикатор минут разговора
    Минута в пределах часа, в которую был сделан звонок.

    Token Ring
    Архитектура локальной сети, которая соединяет станции с помощью токена (специальный пакет данных), передающий метод доступа, позволяющий передавать токен от узла к узел на кольце.

    Телефонный звонок
    Звонок в рамках регионального звонка Зона для АТС за пределами местной зоны звонков. Платные звонки индивидуальны. подробно в счете.

    ТОС
    См. Тип услуги.

    TR008 Линейный порт
    Услуга Verizon Wholesale UNE, которая обеспечивает интегрированный доступ к цифровому коммутатору Verizon, позволяя предоставлять услуги аналоговой коммутации в соответствии со стандартами Telcordia TR008.

    TRA
    См. Телекоммуникации Ассоциация торговых посредников.

    Трафик

    1. Сообщения, отправленные и полученные по каналу связи.
    2. Количественное измерение общего количества сообщений и их длины, выраженное за сто секунд разговора (CCS) или другие единицы.

    Порт приложения возможностей транзакций (TCAP)
    Функции, управляющие информацией, не связанной со схемой, переключаются между двумя или более узлов сигнализации.

    Прогноз услуг порта приложения возможностей транзакции (TCAP)
    Список предполагаемых служб TCAP, который идентифицирует обслуживающий узел и Verizon Местный доступ и транспорт Площадь (LATA) на каждый из следующих трех лет.

    Индикаторы состояния кода транзакции (TCSI)
    «Интеллектуальные» коды, которые используются клиентами-операторами связи и местными поставщиками услуг для обмена информацией о первичном межсетевом обмене данных (PIC) и конечных пользователях через стандартный отраслевой обмен записями учетных записей клиентов (CARE).

    Протокол управления передачей / Интернет-протокол (TCP / IP)
    Широко используемый сетевой протокол, поддерживающий связь между подключенными сети; и между компьютерами с различной аппаратной архитектурой и различными операционные системы.

    Точка уровня передачи (TLP)
    Точка в системе передачи, в которой отношение, обычно выражаемое в децибелах, мощности тестового сигнала в этой точке до мощности тестового сигнала в контрольной точке указывается.

    Повторитель передачи
    Оборудование для улучшения контуров, которое усиливает и выравнивает голосовые сигналы.

    Спусковой механизм
    Элементы внутри сервис-провайдера сеть, которая позволяет коммутаторам определять, что конкретный вызов может быть маршрутизирован на перенесенный номер и попытаться получить дополнительную информацию о маршрутизации.

    Администрирование неисправностей
    Процесс сообщения и отслеживания проблем (проблем) по телефонным номерам или каналам.

    Заявление о неисправности
    Запись, используемая для составления отчетов и управления разрешением сети или цепи. перебои.

    Изменение сообщения о неисправности (TTMOD)
    Сделка CLEC или Реселлер использует для добавления, изменения или удаления ранее создан запрос о неисправности Verizon (например, для изменения графика ремонтных работ). CLEC или торговый посредник могут вносить изменения в любой открытый запрос о неисправности, но не для закрытого тикета.

    Ствол
    Путь связи, соединяющий две системы коммутации в сети, используемый для установить сквозное соединение.

    Магистральная группа
    Набор соединительных линий, которые представляют собой трафик, спроектированный как единое целое, чтобы установить соединения между системами коммутации, в которых все пути связи взаимозаменяемы.

    Сторона багажника
    Коммутатор центрального офиса, который был запрограммирован на обработку цепи как подключенной к другому коммутатору. объект (например, сеть другого оператора).Предложение подключения к магистрали функции передачи и сигнализации, которые подходят для коммутации подключения сущности.

    Витая пара (TP)
    Кабель, состоящий из двух сплошных медных жил от 18 до 24 AWG (American Wire Gauge) закручивались друг вокруг друга. Скручивание обеспечивает определенную защиту от электромагнитные и радиочастотные помехи.

    Два двоичных, одно четвертичное (2B1Q)
    Линейный код, используемый для BRI и Centrex. BRI, где каждые два бита потока двоичных данных объединяются в один сигнал четырехуровневой импульсной амплитудной модуляции.

    Поставщик услуг двусторонней беспроводной мобильной связи
    Поставщик CMRS услуг телефонной станции и доступа к АТС. Есть следующие типы:

    1. Тип 2T — соединение до 251/252 между поставщиком CMRS и доступом тандем. Это соединение использовалось исключительно для маршрутизации трафик равного доступа от поставщика CMRS к IC.
    2. Тип 2B — соединение до 251/252 между поставщиком CMRS и концом офис, дающий доступ только к конечному офису межсетевого взаимодействия и его паре получить устройства.Вспомогательные услуги, такие как справочная служба, 0 + / 0- и т. Д., не входили в объем вызовов M / L этого межсоединения.
    3. Тип 1 — соединение до 251/252 между поставщиком CMRS и концом офис с целью инициирования и завершения трафика или для доступа для услуг конечных пользователей, таких как справочная служба, операторские услуги, 9-1-1, и Т. Д.
    4. Тип 2A — соединение до 251/252 между поставщиком CMRS и доступом тандем для инициирования и завершения трафика до конечных офисов тандем доступа.Вспомогательные услуги, такие как справочная служба, 0 + / 0- и т. Д. Не входили в объем вызовов M / L этого межсоединения.

    Двухпроводные линии связи
    Двухпроводная связь (или петля) доступна для передачи аналоговых или цифровых сигналов. сигналы между центральным офисом Verizon и устройством сетевого интерфейса в помещения конечного пользователя.

    Тип обслуживания
    Четырехсимвольное поле в запросе на локальное обслуживание, которое определяет тип учетной записи конечного пользователя как корпоративный, жилой или государственный; также идентифицирует продукт, класс и характеристики заказываемого продукта.

    | 0-9 | А | B | C | D | E | F | G | H | Я | J | K | L | M | N | O | P | Q | R | S | Т | U | V | W | X | Y | Z |

    Простая схема

    Простая схема

    Понимание основ работы с автомобильной электрической системой важно для ваших базовых навыков и помогает выявлять первопричины и устранять электрические неисправности. Следующая информация поможет вам изучить элементы электричества, определить методы понимания цепей, сопротивления, нагрузки, проверить напряжение холостого хода или доступное напряжение, а также падение напряжения.

    Помните о трех элементах электричества; напряжение, сила тока и сопротивление. Напряжение (иногда называемое электродвижущей силой) — это представление электрической потенциальной энергии между двумя точками в электрической цепи, выраженное в вольтах. Подумайте о напряжении как об электрическом давлении, которое существует между двумя точками в проводнике, или о силе, которая заставляет электроны двигаться в электрической цепи. Другими словами, это давление или сила, которые заставляют электроны двигаться в определенном направлении внутри проводника.Когда электроны перемещаются из отрицательно заряженной области в положительно заряженную область, это движение электронов между атомами называется электрическим током. Электрический ток — это мера потока этих электронов через проводник или электричества, протекающего в цепи или электрической системе. Если вы подумаете о садовом шланге в качестве примера, ток — это количество воды, протекающей через шланг. Напряжение — это величина давления, под которым вода проходит через шланг.

    Этот поток электронов измеряется в единицах, называемых амперами.Амперы или ампер — это единица измерения силы или скорости протекания электрического тока. Электрическое сопротивление описывает величину сопротивления протеканию тока. Чем больше значение сопротивления, тем больше он борется. Все, что препятствует или останавливает ток, увеличивает сопротивление цепи. Это сопротивление или противодействие тока измеряется в Ом. Один вольт — это величина давления, необходимая для того, чтобы пропустить один ампер тока через один ом сопротивления в цепи.

    ЭЛЕКТРИЧЕСКАЯ ЦЕПЬ

    Цепь — это законченный путь, по которому течет электричество.Основными элементами базовой электрической цепи являются: источник, нагрузка и заземление. Электричество не может течь без источника питания (батареи), нагрузки (лампочка или резистор-электрическое устройство / компонент) и замкнутого проводящего пути (соединяющих его проводов). Электрические цепи состоят из проводов, соединителей проводов, переключателей, устройств защиты цепей, реле, электрических нагрузок и заземления. Схема, показанная ниже, имеет источник питания, предохранитель, выключатель, лампу и провода, соединяющие их в петлю. Когда соединение завершено, ток течет от положительной клеммы батареи через цепь к отрицательной клемме батареи.

    В замкнутой цепи напряжение источника обеспечивает электрическое давление, проталкивающее ток через цепь. Сторона источника цепи включает в себя все части цепи между положительным полюсом батареи и нагрузкой. Нагрузка — это любое устройство в цепи, которое производит свет, тепло, звук или электрическое движение при протекании тока. Нагрузка всегда имеет сопротивление и потребляет напряжение только при протекании тока. В приведенном ниже примере один конец провода от второй лампы возвращает ток в аккумулятор, поскольку он подключен к кузову или раме транспортного средства.Корпус или рама работают как заземление (то есть часть цепи, которая возвращает ток к батарее).

    ТРЕБОВАНИЯ К ЦЕПИ

    Полная электрическая цепь необходима для практического использования электричества. Электроны должны течь от источника питания и возвращаться к нему. Соединяя отрицательный и положительно заряженный концы источника питания с проводником, мы получаем потенциал движения электронов. Таким образом, полная цепь — это «путь» или петля, которая позволяет электричеству (току) течь.Но чтобы заставить этот контур или схему работать на нас, нам нужно добавить две вещи: источник питания (аккумулятор или генератор переменного тока) и нагрузку (пример — фары). После того, как электричество выполнило свою работу через Нагрузку, оно должно вернуться к Источнику (Батареи). Если у вас где-то в этой цепи произойдет разрыв, у вас будет разрыв электрического потока. Это также известно как «разомкнутая цепь». Напряжение холостого хода измеряется при отсутствии тока в цепи.

    Типы цепей

    Существует три основных типа цепей: последовательные, параллельные и последовательно-параллельные.Отдельные электрические цепи обычно объединяют одно или несколько устройств сопротивления или нагрузок. Конструкция автомобильной электрической цепи будет определять, какой тип цепи используется, но все они требуют одинаковых основных компонентов для правильной работы:

    1. Источник питания (аккумулятор, генератор, генератор и т. Д.) Необходим для обеспечения потока электронов (электричества).

    2. Защитное устройство (предохранитель, плавкая вставка или автоматический выключатель) предотвращает повреждение цепи в случае короткого замыкания.

    3. Управляющее устройство (переключатель, реле или транзистор) позволяет пользователю управлять включением или выключением цепи.

    4. Нагрузочное устройство (лампа, двигатель, обмотка, резистор и т. Д.). Преобразует электричество в работу.

    5. Проводник (обратный путь, заземление) обеспечивает электрический путь к источнику питания и от него.

    Цепи серии

    Компоненты последовательной цепи соединены встык друг за другом, чтобы образовалась простая петля для протекания тока через цепь.Последовательная цепь имеет только один путь к земле, все нагрузки размещены последовательно, поэтому ток должен проходить через каждый компонент, чтобы вернуться на землю. При обрыве цепи (например, перегоревшая лампочка) вся цепь и все остальные лампочки гаснут. Если путь прерван, ток не течет, и никакая часть цепи не работает. Рождественские огни — хороший тому пример; когда гаснет одна лампочка, вся струна перестает работать.

    Параллельные схемы

    Параллельная цепь имеет более одного пути прохождения тока.На каждую ветвь подается одинаковое напряжение. Если сопротивление нагрузки в каждой ветви одинаково, ток в каждой ветви будет одинаковым. Если сопротивление нагрузки в каждой ветви разное, ток в каждой ветви будет разным. Компоненты параллельной цепи соединены бок о бок, поэтому для протекания тока можно выбирать пути в цепи. Если одна ветвь сломана, ток продолжит течь к другим ветвям.

    В приведенной ниже параллельной цепи два или более сопротивления (R1, R2 и т. Д.) соединены в цепь следующим образом: один конец каждого сопротивления подключен к положительной стороне цепи, а один конец подключен к отрицательной стороне.

    Последовательные параллельные схемы

    Последовательно-параллельная схема имеет некоторые компоненты, включенные последовательно, а другие — параллельно. Источник питания и устройства управления или защиты обычно включены последовательно; нагрузки обычно параллельны. Если последовательный участок нарушен, ток перестает течь по всей цепи.Если параллельная ветвь разорвана, ток продолжает течь в последовательной части и оставшихся ветвях.

    Внутреннее освещение приборной панели — хороший пример соединения резисторов и ламп в последовательно-параллельную цепь. В этом примере, регулируя реостат, вы можете увеличить или уменьшить яркость огней.

    Диагностические схемы

    Проблемы с электрической цепью обычно вызваны неисправным компонентом или низким или высоким сопротивлением в цепи.

    Низкое сопротивление в цепи, как правило, может быть вызвано коротким замыканием компонента или замыканием на землю и, как правило, вызывает перегорание предохранителя, плавкой вставки или автоматического выключателя.

    Высокое сопротивление в цепи может быть вызвано коррозией или разрывом в цепи источника или заземления. Все, что препятствует или останавливает ток, увеличивает сопротивление цепи.

    УСТРОЙСТВА ЗАЩИТЫ ЦЕПИ

    Устройства защиты цепей используются для защиты проводов и разъемов от повреждения избыточным током, вызванным перегрузкой по току или коротким замыканием.Избыточный ток вызывает перегрев, что может вызвать «разрыв цепи» защиты цепи. Предохранители, плавкие вставки и автоматические выключатели используются в качестве устройств защиты цепей. Устройства защиты цепей доступны в различных типах, формах и определенных номинальных токах.

    Предохранители

    Предохранитель

    A — это наиболее распространенный тип устройства защиты от перегрузки по току. В электрическую цепь вставлен предохранитель, который получает такое же электрическое питание, что и защищаемая цепь.Короткое замыкание или заземление позволяет току течь на землю, прежде чем он достигнет нагрузки. Поэтому, когда подается слишком большой ток, превышающий номинал предохранителя, он «перегорает» или «перегорает», потому что металлический провод или плавкий элемент в предохранителе плавится. Это размыкает или прерывает цепь и предотвращает повреждение проводов, разъемов и электронных компонентов схемы перегрузкой по току. Размер металлического плавкого элемента (или плавкой вставки) определяет его номинал.

    Помните, что чрезмерный ток вызывает избыточное тепло, и именно тепло, а не ток вызывает размыкание цепи защиты.Как только предохранитель «перегорел», его необходимо заменить новым. После того, как вы определили, что предохранитель перегорел, наиболее важным элементом является обеспечение замены предохранителя с той же номинальной силой тока, что и перегоревший. Максимальная нагрузка на один предохранитель не должна превышать семидесяти процентов от номинала предохранителя. Обычно следует выбирать предохранитель с номиналом, немного превышающим нормальный рабочий ток (сила тока), который может использоваться при любом напряжении ниже номинального напряжения предохранителя. Если новый предохранитель тоже перегорел, значит, в цепи что-то не так.Проверьте проводку к компонентам, выходящим из строя сгоревший предохранитель. Ищите плохие соединения, порезы, разрывы или шорты.

    Предохранители

    имеют разные время-токовые нагрузочные характеристики для конечного времени работы при использовании и для скорости, с которой плавкий элемент перегорает в ответ на состояние перегрузки по току. Со временем нормальные скачки напряжения могут вызвать утомление предохранителей проводов, что может привести к перегоранию предохранителя даже при отсутствии неисправности. На предохранителях всегда указывается номинальный ток в амперах, на который они рассчитаны в непрерывном режиме при стандартной температуре.

    Расположение предохранителей

    Предохранители расположены по всему автомобилю. Обычное расположение включает в себя моторный отсек, под приборной панелью за левой или правой панелью для ног или под IPDM. Предохранители обычно сгруппированы вместе и часто смешиваются с другими компонентами, такими как реле, автоматические выключатели и плавкие элементы.

    Крышки блока предохранителей

    Крышки блока предохранителей / реле обычно маркируют расположение и положение каждого предохранителя, реле и элемента предохранителя, содержащегося внутри.

    Типы предохранителей

    Предохранители подразделяются на основные категории: предохранители ножевого типа и патронные предохранители старого образца. Используются несколько вариаций каждого из них.

    Общие типы предохранителей

    Лопастной предохранитель и плавкий элемент сегодня используются наиболее часто. Предохранители ножевого типа имеют пластиковый корпус и два штыря, которые вставляются в гнезда и могут быть установлены в блоки предохранителей, встроенные держатели предохранителей или зажимы предохранителей. Существуют три различных типа плавких предохранителей; предохранитель Maxi, предохранитель Standard Auto и предохранитель Mini.

    Базовая конструкция

    Предохранитель плоского типа представляет собой компактную конструкцию с металлическим элементом и прозрачным изоляционным корпусом, который имеет цветовую кодировку для каждого номинального тока. (Стандартный автоматический режим показан ниже; однако конструкция предохранителей Mini и Maxi одинакова.)

    Номинальный ток предохранителя, сила тока

    Номинальные значения силы тока предохранителя для предохранителей Mini и Standard Auto идентичны. Однако для определения номинальной силы тока предохранителей макси используется другая схема цветовой кодировки.

    Плавкие вставки и элементы предохранителей

    Плавкие вставки делятся на две категории: патрон плавкого элемента и плавкая вставка. Конструкция и принцип действия плавких вставок и элементов предохранителей аналогичны плавким предохранителям. Основное отличие состоит в том, что плавкая вставка и плавкий элемент используются для защиты электрических цепей с более высоким током, обычно цепей на 30 ампер или более. Как и в случае с предохранителями, при перегорании плавкой вставки или плавкого элемента его необходимо заменить новым.Плавкие вставки защищают цепи между аккумулятором и блоком предохранителей.

    Плавкие вставки

    Плавкие вставки — это короткие отрезки проволоки меньшего диаметра, предназначенные для плавления при перегрузке по току. Плавкая вставка обычно на четыре (4) сечения провода меньше, чем цепь, которую она защищает. Изоляция плавкой вставки — специальный негорючий материал. Это позволяет проводу расплавиться, но изоляция останется нетронутой в целях безопасности. Некоторые плавкие ссылки имеют на одном конце тег, который указывает их рейтинг.Как и предохранители, плавкие вставки необходимо заменять после того, как они «перегорели» или расплавились. Многие производители заменили плавкие вставки предохранителями или предохранителями Maxi.

    Картридж с предохранителем

    Предохранители, плавкая вставка картриджного типа, также известна как предохранители Pacific. Элемент имеет клеммную и плавкую части как единое целое. Элементы предохранителя почти заменили плавкую перемычку. Они состоят из корпуса, в котором находятся клемма и предохранитель.Картриджи с плавкими предохранителями имеют цветовую маркировку для каждой силы тока. Хотя элементы предохранителей доступны в двух физических размерах и могут быть вставлены или привинчены, вставной тип является наиболее популярным.

    Конструкция картриджа с плавким элементом

    Конструкция элемента предохранителя довольно проста. Цветной пластиковый корпус содержит элемент термозакрепления, который виден через прозрачный верх. Номиналы предохранителей также указаны на корпусе.

    Цветовая маркировка элемента предохранителя

    Номинальные значения силы тока предохранителя приведены ниже.Плавкая часть плавкого предохранителя видна через прозрачное окошко. Номинальные значения силы тока также указаны на предохранительном элементе.

    Плавкие элементы

    Плавкие элементы часто располагаются рядом с аккумулятором сами по себе.

    Плавкие элементы также могут располагаться в блоках реле / ​​предохранителей в моторном отсеке.

    Автоматические выключатели

    Автоматические выключатели используются вместо предохранителей для защиты сложных силовых цепей, таких как электрические стеклоподъемники, люки на крыше и цепи обогревателя.Существует три типа автоматических выключателей: тип с ручным сбросом — механический, тип с автоматическим сбросом — механический и твердотельный с автоматическим сбросом — PTC. Автоматические выключатели обычно располагаются в блоках реле / ​​предохранителей; однако в некоторые компоненты, такие как двигатели стеклоподъемников, встроены автоматические выключатели.

    Конструкция автоматического выключателя (ручного типа)

    Автоматический выключатель в основном состоит из биметаллической ленты, соединенной с двумя выводами и контактом между ними.Ручной автоматический выключатель при срабатывании (ток превышает номинальный) размыкается и должен быть сброшен вручную. Эти ручные автоматические выключатели называются автоматическими выключателями «без цикла».

    Срабатывание выключателя (ручного типа)

    Автоматический выключатель содержит металлическую полосу, состоящую из двух разных металлов, соединенных вместе, называемую биметаллической полосой. Эта полоса имеет форму диска и вогнута вниз. Когда тепло от чрезмерного тока превышает номинальный ток автоматического выключателя, два металла меняют форму неравномерно.Полоса изгибается или деформируется вверх, и контакты размыкаются, чтобы остановить прохождение тока. Автоматический выключатель можно сбросить после срабатывания.

    Ручной сброс Тип

    Когда автоматический выключатель размыкается из-за перегрузки по току, автоматический выключатель требует сброса. Для этого вставьте небольшой стержень (канцелярскую скрепку), чтобы установить биметаллическую пластину, как показано.

    Тип с автоматическим сбросом — механический

    Автоматические выключатели с автоматическим сбросом называются «циклическими» выключателями.Этот тип автоматического выключателя используется для защиты сильноточных цепей, таких как дверные замки с электроприводом, электрические стеклоподъемники, кондиционер и т. Д. Автоматический выключатель с автоматическим возвратом в исходное положение содержит биметаллическую полосу. Биметаллическая полоса будет перегреваться и открываться от избыточного тока в условиях перегрузки по току и автоматически сбрасывается, когда температура биметаллической ленты остывает.

    Устройство и работа с автоматическим сбросом

    Циклический автоматический выключатель содержит металлическую полосу, состоящую из двух разных металлов, соединенных вместе, называемую биметаллической полосой.Когда тепло от чрезмерного тока превышает номинальный ток автоматического выключателя, два металла меняют форму неравномерно. Полоса изгибается вверх, и набор контактов размыкается, чтобы остановить прохождение тока. При отсутствии тока биметаллическая полоса охлаждается и возвращается к своей нормальной форме, замыкая контакты и возобновляя прохождение тока. Автоматические выключатели с автоматическим возвратом в исходное положение считаются «циклическими», поскольку они циклически размыкаются и замыкаются, пока ток не вернется к нормальному уровню.

    Твердотельный тип с автоматическим сбросом — PTC

    Полимерный прибор с положительным температурным коэффициентом (PTC) известен как самовосстанавливающийся предохранитель.

    Полимерный PTC — это специальный тип автоматического выключателя, называемый термистором (или терморезистором). Термистор PTC увеличивает сопротивление при повышении температуры. PTC, которые сделаны из проводящего полимера, представляют собой твердотельные устройства, что означает, что они не имеют движущихся частей. PTC обычно используются для защиты электрических цепей стеклоподъемников и дверных замков.

    Строительство и эксплуатация полимерных материалов PTC

    В нормальном состоянии материал полимерного ПТК имеет форму плотного кристалла с множеством частиц углерода, упакованных вместе.Углеродные частицы обеспечивают проводящие пути для прохождения тока. Это сопротивление низкое. Когда материал нагревается от чрезмерного тока, полимер расширяется, разрывая углеродные цепи. В этом расширенном «отключенном» состоянии есть несколько путей для тока. Когда ток превышает порог срабатывания, устройство остается в состоянии «разомкнутой цепи» до тех пор, пока в цепи остается поданное напряжение. Он сбрасывается только при снятии напряжения и остывании полимера. PTC используются для защиты электрических цепей стеклоподъемников и дверных замков.

    УСТРОЙСТВА УПРАВЛЕНИЯ

    Управляющие устройства используются для «включения» или «выключения» протекания тока в электрической цепи. Устройства управления включают в себя различные переключатели, реле и соленоиды. Электронные устройства управления включают конденсаторы, диоды и переключающие транзисторы. Коммутационные транзисторы действуют как переключатель или реле с электронным управлением. Преимущество транзистора — это скорость открытия и закрытия цепи.

    Управляющие устройства необходимы для запуска, остановки или перенаправления тока в электрической цепи.Устройство управления или переключатель позволяет включать или выключать электричество в цепи. Выключатель — это просто соединение в цепи, которое можно разомкнуть или замкнуть. Большинству переключателей требуется физическое движение для работы, в то время как реле и соленоиды работают с электромагнетизмом.

    Коммутаторы

    • Однополюсный одинарный бросок (SPST)
    • Однополюсный, двойной бросок (SPDT)
    • Многополюсный многопозиционный переключатель (MPMT или групповой переключатель)
    • Мгновенный контакт
    • Меркурий
    • Температура (биметалл)
    • Время задержки
    • Мигалка
    • РЕЛЕ
    • СОЛЕНОИДЫ

    Переключатель является наиболее распространенным устройством управления цепями.Переключатели обычно имеют два или более набора контактов. Размыкание этих контактов называется «разрывом» или «размыканием» цепи, замыкание контактов называется «замыканием» или «завершением» цепи.

    Переключатели описываются количеством полюсов и ходов, которые они имеют. «Полюса» относятся к количеству клемм входной цепи, а «Броски» относятся к количеству клемм выходной цепи. Переключатели называются SPST (однополюсные, одноходовые), SPDT (однополюсные, двухходовые) или MPMT (многополюсные, многоходовые).

    Однополюсный однопроходный (SPST)

    Самый простой тип переключателя — переключатель «шарнирная защелка» или «лезвие ножа». Он либо «завершает» (включает), либо «размыкает» (выключает) цепь в одной цепи. Этот переключатель имеет один входной полюс и один выходной ход.

    Однополюсный, двусторонний (SPDT)

    Однополюсный входной двухпозиционный выходной переключатель имеет один провод, идущий к нему, и два выходных провода. Переключатель света фар является хорошим примером однополюсного двухпозиционного переключателя.Переключатель диммера фары посылает ток либо в дальний, либо в ближний свет цепи фары.

    Многополюсная многоточечная (MPMT)

    Многополюсный вход, многополюсные выходные переключатели, также известные как «групповые» переключатели, имеют подвижные контакты, подключенные параллельно. Эти переключатели перемещаются вместе для подачи тока на разные наборы выходных контактов. Выключатель зажигания — хороший пример многополюсного многопозиционного переключателя. Каждый переключатель посылает ток из разных источников в разные выходные цепи одновременно в зависимости от положения.Пунктирная линия между переключателями указывает, что они движутся вместе; один не будет двигаться без движения другого.

    Мгновенный контакт

    Переключатель мгновенного действия имеет подпружиненный контакт, который не позволяет ему замкнуть цепь, кроме случаев, когда на кнопку прикладывается давление. Это «нормально открытый» тип (показан ниже). Выключатель звукового сигнала — хороший пример выключателя с мгновенным контактом. Нажмите кнопку звукового сигнала и раздастся звуковой сигнал; отпустите кнопку, и звуковой сигнал прекратится.

    Вариантом этого типа является нормально закрытый (не показан), который работает наоборот, как описано выше. Пружина удерживает контакты в замкнутом состоянии, кроме случаев, когда кнопка нажата. Другими словами, цепь находится в состоянии «ВКЛ» до тех пор, пока не будет нажата кнопка, чтобы разорвать цепь.

    Меркурий

    Ртутный выключатель представляет собой герметичную капсулу, частично заполненную ртутью. На одном конце капсулы расположены два электрических контакта. Когда переключатель вращается (перемещается из истинной вертикали), ртуть течет к противоположному концу капсулы с контактами, замыкая цепь.Ртутные переключатели часто используются для обнаружения движения, например, тот, который используется в моторном отсеке на светофоре. Другие применения включают отключение подачи топлива при опрокидывании и некоторые приложения для датчиков подушки безопасности. Ртуть — опасные отходы, с которыми следует обращаться осторожно.

    Температурный биметаллический

    Термочувствительный переключатель, также известный как «биметаллический» переключатель, обычно содержит биметаллический элемент, который изгибается при нагревании, замыкая контакт, замыкая цепь, или размыкая контакт, размыкающий цепь.В реле температуры охлаждающей жидкости двигателя, когда охлаждающая жидкость достигает предельной температуры, биметаллический элемент изгибается, вызывая замыкание контактов в переключателе. Это замыкает цепь и загорается предупреждающий индикатор на панели приборов.

    Время задержки

    Выключатель с выдержкой времени содержит биметаллическую полосу, контакты и нагревательный элемент. Переключатель задержки времени нормально замкнут. Когда ток течет через переключатель, ток течет через нагревательный элемент, вызывая его нагрев, что приводит к изгибу биметаллической ленты и размыканию контактов.Поскольку ток продолжает течь через нагревательный элемент, биметаллическая полоса остается горячей, сохраняя контакты переключателя открытыми. Время задержки перед размыканием контактов определяется характеристиками биметаллической ленты и количеством тепла, выделяемого нагревательным элементом. Когда питание выключателя отключается, нагревательный элемент охлаждается, и биметаллическая полоса возвращается в исходное положение, а контакты замыкаются. Обычное применение переключателя с задержкой времени — это обогреватель заднего стекла.

    Мигалка

    Мигающий сигнал работает в основном так же, как переключатель задержки времени; кроме случаев, когда контакты размыкаются, ток перестает течь через нагревательный элемент. Это вызывает охлаждение нагревательного элемента и биметаллической ленты. Биметаллическая полоса возвращается в исходное положение, замыкая контакты, позволяя току снова проходить через контакты и нагревательный элемент. Этот цикл повторяется снова и снова, пока не будет отключено питание мигалки. Обычно этот тип переключателя используется для включения сигналов поворота или четырехпозиционного указателя поворота (аварийной лампы).

    Реле

    Реле — это просто переключатель дистанционного управления, который использует небольшой ток для управления большим током. Типичное реле имеет как цепь управления, так и цепь питания. Конструкция реле содержит железный сердечник, электромагнитную катушку и якорь (набор подвижных контактов). Существует два типа реле: нормально разомкнутые (показаны ниже) и нормально замкнутые (НЕ показаны). Нормально разомкнутые (Н.C.) реле имеет контакты, которые «замкнуты» до тех пор, пока реле не сработает.

    Работа реле

    Ток течет через управляющую катушку, которая намотана на железный сердечник. Железный сердечник усиливает магнитное поле. Магнитное поле притягивает верхний контактный рычаг и тянет его вниз, замыкая контакты и позволяя мощности от источника питания поступать на нагрузку. Когда катушка не находится под напряжением, контакты разомкнуты, и питание на нагрузку не поступает.Однако, когда переключатель цепи управления замкнут, ток течет к реле и питает катушку. Возникающее магнитное поле тянет якорь вниз, замыкая контакты и обеспечивая питание нагрузки. Многие реле используются для управления большим током в одной цепи и низким током в другой цепи. Примером может служить компьютер, который управляет реле, а реле управляет цепью более высокого тока.

    Соленоиды — тянущие типа

    Соленоид — это электромагнитный переключатель, который преобразует ток в механическое движение.Когда ток течет через обмотку, создается магнитное поле. Магнитное поле притянет подвижный железный сердечник к центру обмотки. Этот тип соленоида называется соленоидом «тянущего» типа, поскольку магнитное поле втягивает подвижный железный сердечник в катушку. Обычно тянущие соленоиды используются в пусковой системе. Соленоид стартера соединяет стартер с маховиком.

    Работа вытяжного типа

    Когда ток течет через обмотку, создается магнитное поле.Эти магнитные силовые линии должны быть как можно меньше. Если рядом с катушкой, по которой протекает ток, поместить железный сердечник, магнитное поле будет растягиваться, как резинка, вытягивая и втягивая железный стержень в центр катушки.

    Работа толкающего / толкающего типа

    В соленоиде двухтактного типа в качестве сердечника используется постоянный магнит. Поскольку «одинаковые» магнитные заряды отталкиваются, а «непохожие» магнитные заряды притягиваются, изменяя направление тока, протекающего через катушку, сердечник либо «втягивается», либо «выталкивается наружу».«Обычно этот тип соленоида используется в электрических дверных замках.

    УСТРОЙСТВА НАГРУЗКИ

    Любое устройство, такое как лампа, звуковой сигнал, электродвигатель стеклоочистителя или обогреватель заднего стекла, потребляющее электричество, называется нагрузкой. В электрической цепи все нагрузки считаются сопротивлением. Нагрузки расходуют напряжение и контролируют количество тока, протекающего в цепи. Нагрузки с высоким сопротивлением вызывают протекание меньшего тока, в то время как нагрузки с более низким сопротивлением позволяют протекать большим токам.

    Фары

    Фары бывают разной мощности, чтобы излучать больше или меньше света. Когда лампы соединяются последовательно, они разделяют доступное напряжение в системе, и излучаемый свет уменьшается. Когда лампочки расположены параллельно, каждая лампочка имеет одинаковое количество напряжения, поэтому свет будет ярче.

    Двигатели

    Двигатели используются в различных системах автомобиля, включая сиденья с электроприводом, дворники, систему охлаждения, системы отопления и кондиционирования воздуха.Двигатели могут работать на одной скорости, например, сиденья с электроприводом, или на нескольких скоростях, например, двигатель вентилятора системы отопления и кондиционирования воздуха. Когда двигатели работают на одной скорости, на них обычно подается системное напряжение. Однако, когда двигатели работают с разной скоростью, входное напряжение может быть в разных точках якоря, чтобы уменьшить, чтобы увеличить скорость двигателя, аналогично тому, как сконструирован двигатель стеклоочистителя, или они могут делить напряжение с резистором, который находится в серия с двигателем, как двигатель нагнетателя для системы отопления и кондиционирования воздуха.

    Нагревательные элементы

    Нагревательные элементы можно найти в наружных зеркалах, заднем стекле и сиденьях. На нагревательные элементы обычно подается напряжение системы в течение определенного времени для нагрева компонента по запросу.

    ЧТО ТАКОЕ ЗАКОН ОМА?

    Понимание взаимосвязи между напряжением, током и сопротивлением в электрических цепях важно для быстрой и точной диагностики и ремонта электрических проблем.Закон Ома гласит: ток в цепи всегда будет пропорционален приложенному напряжению и обратно пропорционален величине имеющегося сопротивления. Это означает, что если напряжение возрастет, ток будет расти, и наоборот. Кроме того, когда сопротивление растет, ток падает, и наоборот. Закон Ома можно найти хорошее применение при поиске и устранении неисправностей в электрических сетях. Но вычисление точных значений напряжения, тока и сопротивления не всегда практично … да и действительно необходимо. Однако вы должны быть в состоянии предсказать, что должно происходить в цепи, в отличие от того, что происходит в аварийном транспортном средстве.

    Source Voltage не зависит ни от тока, ни от сопротивления. Он либо слишком низкий, либо нормальный, либо слишком высокий. Если он слишком низкий, ток будет низким. Если это нормально, ток будет высоким при низком сопротивлении или ток будет низким при высоком сопротивлении. Если напряжение слишком высокое, ток будет большим.

    На ток влияет напряжение или сопротивление. Если напряжение высокое или сопротивление низкое, ток будет высоким. Если напряжение низкое или сопротивление велико, ток будет низким.Ток увеличивается, когда сопротивление падает.

    На сопротивление не влияют ни напряжение, ни ток. Он либо слишком низкий, хорошо, либо слишком высокий. Если сопротивление слишком низкое, ток будет высоким при любом напряжении. Если сопротивление слишком велико, ток будет низким, если напряжение в норме. Мера сопротивления — насколько сложно протолкнуть поток электрического заряда.

    Хорошее сопротивление: для правильной работы некоторым цепям требуется «ограничение» тока.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
