гайд по подключению системы к коммуникациям

Теплые полы водяного типа становятся все популярнее у владельцев частных домов, отапливаемых от котла. Комбинированная система, обустроенная по всем правилам, исправно работает на протяжении 15-20 лет. Удачно подобранная схема подключения водяного теплого пола (ВТП) обеспечивает подачу теплоносителя, нагрев его до нужной температуры и распределение по контурам.

В этой статье детально разберем особенности сборки коллекторного узла и схему подключения системы. Также приведем подробную инструкцию по монтажу. Но для начала рассмотрим, когда водяной пол становится полезным, а когда устраивать его нецелесообразно.

Содержание статьи:

Ограничения для монтажа ВТП

Производители комплектующих для теплого пола (ТП) не всегда уточняют, есть ли ограничения для установки водяных систем, однако они существуют. В некоторых случаях монтировать обогревательные конструкции запрещено.

Где не принято устанавливать водяные полы:

  • В многоквартирных зданиях. Централизованное отопление распределено между квартирами. Дополнительное подключение в одной из них приведет к обогревательному и гидравлическому дисбалансу.
  • В общественных местах. Подогрев пола считается неэффективным, так как велики теплопотери, и экономичные по сути системы становятся дорогостоящими в процессе эксплуатации.
  • В жилых помещениях с недостаточной теплоизоляцией в качестве главного источника тепла. Одно из условий установки теплых полов в северных районах – снижение теплопотерь за счет и пола, а также установка радиаторов по периметру помещений, под окнами.

Наиболее эффективной системой отопления признана комбинация традиционного радиаторного обогрева с теплым полом, причем батареи отопления остаются основными источниками тепла.

Но иногда система, скрытая под напольным покрытием, играет главную роль:

Галерея изображений

Фото из

Просторные помещения с панорамными окнами

Интерьер в ретро стиле

Детские и игровые комнаты

Ванные комнаты и санузлы

Теплые полы, оборудованные с соблюдением норм и технологических нюансов, безопасны, гигиеничны и не влияют на эстетику помещений.

А за функциональность и удобство эксплуатации отвечает выбранная схема подключения, на описании которой остановимся подробнее.

Разбор схемы подключения с коллектором

Существует несколько вариантов устройства системы водяных ТП. Но наиболее практичной и рациональной признана конструкция с – многофункциональным узлом, раздающим теплоноситель.

Принцип работы отопления

Главным источником теплоснабжения в доме, как правило, является автономный генератор, функцию которого обычно выполняет котел. Тип котла не имеет значения, однако подсчитано, что обходится в 6-7 раз дешевле, чем электрический.

Котел может быть установлен в кухне, коридоре, подвале или специально выделенном помещении – бойлерной. Связь с радиаторами и теплым полом осуществляется посредством труб (полипропиленовых, металлопластиковых и др.)

Температура нагрева воды для отопления достигает 95 °С. Система является замкнутой, и на обратке температура ниже – примерно 65-70 °С. Но для теплого пола эти параметры не подходят, максимально допустимое значение – 55 °С. На практике теплоноситель поступает в трубы ВТП еще более остывшим – 35-45 °С.

Чтобы отрегулировать нужную температуру, к контурам подключают обратку и устанавливают , осуществляющий подмес потоков.

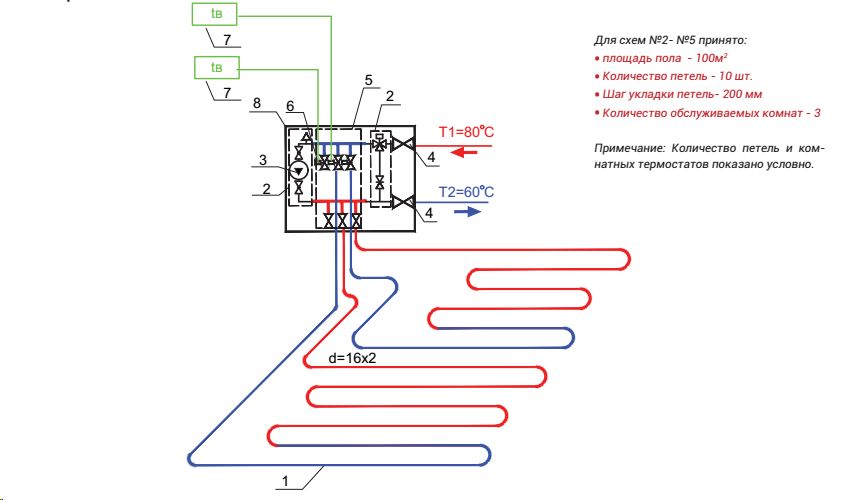

Схема подключения: 1 – клапан трехходовой; 2 – насос циркуляционного типа; 3 – шаровые краны с термодатчиками; 4 – коллектор для раздачи теплоносителя с расходомерами; 5 – коллектор с вентилями регулировки, установленный на обратке; 6 – теплый пол «улитка»

Температуру в системе можно отрегулировать вручную, ориентируясь на данные термодатчиков. Однако есть газовые котлы, предназначенные для прямого подключения ВТП. Они автоматически подают воду с заранее установленной температурой – 40-45 °С.

Котлы на твердом топливе регулировать сложно. Чтобы теплоноситель в системе с твердотопливным генератором достиг нормы, требуется установка дополнительного буферного бака.

А вот подходят идеально, так как нужная температура поддерживается в автоматическом режиме, однако это наиболее затратный способ отопления, не выгодный экономически.

Выбор и сборка коллекторного узла

Контуры ВТП подключаются к системе отопления через распределяющий коллектор. Это узел, позволяющий производить регулировку подачи теплоносителя, контролировать температуру и расход, балансировать контуры, удалять из системы воздух. За каждую функцию отвечают отдельные элементы: , расходомеры, манометр, термостаты.

Образец коллекторного способа подключения. На стене закреплена гребенка, к которой с одной стороны подводятся магистрали подачи и обратки, с другой – водяные контуры из одного или нескольких помещений

Чтобы правильно подобрать комплектующие для сборки смесительно-коллекторного узла, лучше нанять специалиста, который хорошо разбирается в качестве представленных на рынке деталей.

Основные элементы узла:

Галерея изображений

Фото из

На подающей линии располагается коллектор с балансировочными клапанами, оснащенными расходомерами, на выпуске – такой же коллектор, но с обычными вентилями или термостатическими клапанами

На обоих коллекторах устанавливают краны, выполняющие 2 функции: удаление теплоносителя из системы и выпуск воздуха при первоначальном или очередном заполнении контуров водой

При отсутствии отдельного стояка необходим смесительный узел, включающий байпас, термостат и насос. Существует множество вариантов установки узла в зависимости от расположения коллектора, количества подключенных контуров и других условий монтажа

Существует несколько причин завоздушивания системы, поэтому установка автоматического воздухоотводчика необходима. Его монтируют сбоку, желательно в самой высокой точке коллекторно-смесительного узла, на подающей гребенке

Коллекторные гребенки с расходомерами и клапанами

Дренажные краны для аварийного слива теплоносителя

Смесительный узел для регулировки теплоносителя

Автоматический воздухоотводчик для выпуска воздуха из труб

Кроме перечисленных комплектующих понадобятся фитинги (аксиальные, компрессионные или пресс-фитинги), специальные кронштейны. Узел целиком обычно размещают в коллекторном шкафу, который может иметь различное исполнение и место монтажа.

Пошаговая инструкция по монтажу

Подключение водяного пола к отопительной системе производится на заключительном этапе, когда полностью выполнены строительные работы, собран и установлен коллекторный шкаф.

Весь процесс монтажа системы ВТП включает следующие этапы:

  1. Проектирование, расчеты, составление схемы.
  2. Подготовка основания, ;
  3. Правильная , армирующей сетки;
  4. Заполнение контуров теплоносителем, гидравлические испытания.
  5. Заливка , укладка финишного напольного покрытия.
  6. Подключение к системе, балансировка контуров.
  7. Ввод в эксплуатацию, тестирование.

Как видите, мероприятия по подключению выполняются в самом конце. И здесь важную роль играет балансировка контуров. Каждая петля имеет различную длину, соответственно, все контуры отличаются гидравлическим сопротивлением.

Инструкция по подключению труб:

Галерея изображений

Фото из

Шаг 1 – надеваем на трубы защитные кожухи

Шаг 2 – устанавливаем зажимное соединение под евроконус на трубу

Шаг 3 – присоединяем фитинг к штуцеру коллектора

Шаг 4 – аккуратно затягиваем соединение

Шаг 5 – намечаем монтаж второго конца трубы

Шаг 6 – находим соответствующий штуцер на обратной гребенке

Шаг 7 – корректируем положение теплоизолирующих рукавов

Шаг 8 – поочередно подключаем все трубы

Если установить коллекторный узел без расходомеров, отопительная функция будет нарушена. При введении системы в эксплуатацию теплоноситель будет стремиться попасть в меньшие контуры, с минимальным сопротивлением. В результате помещения с короткими контурами будут обогреваться согласно проекту, а с длинными – останутся неотапливаемыми.

Балансировку следует начинать, когда коллектор подключен к подающей и обратной трубам.

Схема теплого пола с различными по размеру отопительными контурами. Чтобы температура в них была примерно одинаковой, необходимо произвести балансировку, для которой и нужны расходомеры

Инструкция по балансировке:

  • Открыть поочередно клапаны подачи и обратки. Проследить, чтобы воздухоотводчики также находились в открытом состоянии.
  • При выключенном котле включить циркуляционный насос и настроить терморегулятор на максимальную температуру.
  • Довести давление в системе до нормы – 1-3 бара.
  • Закрыть вентили на всех контурах, оставить только самый длинный. Записать данные расходомера.
  • Открыть вентиль на второй по длине петле. Подогнать расход под первый результат, используя балансировочный вентиль.
  • Продолжить поочередно открывать вентили на контурах, от длинных к коротким, подгоняя расход к одному значению (первому).

С помощью удобного функционала всегда можно откорректировать параметры расхода. Но делать все придется вручную, ориентируясь на значение в самом длинном контуре.

Начинать эксплуатацию сразу на всю мощность запрещено, температуру теплоносителя в системе следует поднимать постепенно. В первые сутки осуществляют подачу воды чуть выше комнатной температуры – +25 °С, затем каждый день прибавляют по 5-6 °С. Нужную температуру выставляют на терморегуляторе.

При достижении подогреваемой водой температуры 30-45 °С в комнатах должен установится максимально комфортный микроклимат. Если этого не произошло, можно прибавить еще максимум 5-10°С

Скорость насоса поднимать не обязательно, лучше, если он будет работать на первой. Нормальная разница температуры на подаче и обратке – 5-10 °С, но если значение выше, то скорость насоса можно увеличить.

Схема подключения от радиатора отопления

Иногда вместо схемы «котел – смесительно-коллекторный узел – контуры», используют другие варианты подключения теплого пола. И наиболее распространенный из них – подключение контура ВТП к радиатору отопления.

Схема выглядит так:

Подключение осуществляется к трубе обратки: 1 – отсекающие шаровые краны; 2 – обратный клапан; 3 – трехходовой смесительный узел; 4 – насос циркуляционного типа; 5 – воздушный клапан; 6 – коллекторный узел; 7 – труба к котлу

Минус схемы – сезонное использование теплого пола. Как известно, радиаторы отопления не используют летом, следовательно, пол также останется холодным.

Чтобы температура теплоносителя не поднялась выше нормы, в схему включают специальный датчик с клапаном. Он в автоматическом режиме перекрывает поступление воды, как только она становится излишне горячей. Когда теплоноситель остынет до приемлемой температуры, снова открывается.

Такой тип ВТП можно организовать и без насосно-смесительного узла. Единственным инструментом регулировки является термостатическое устройство, установленное на трубе подачи.

Выводы и полезное видео по теме

Обзор способов подключения:

Вариант подключения контура без коллектора:

Как собрать насосно-смесительный узел

При выборе схемы подключения ВТП к отопительной системе лучше проконсультироваться со специалистом, чтобы учесть все нюансы дальнейшей эксплуатации.

Если нет навыков самостоятельной сборки коллекторно-смесительного узла, рекомендуем покупать готовый.

Пользуетесь собственноручно собранным и подключенным теплым полом и хотите поделиться полезными советами монтажа и предупредить новичков о возможных ошибках? Пишите свои комментарии в блоке ниже, добавляйте фотографии и рекомендации.

Может у вас есть вопросы по теме статьи? Не стесняйтесь задать их нашим экспертам ниже под этим материалом.

Принцип работы водяного теплого пола и устройство коллектора

Автор Марат Григорьевич На чтение 8 мин. Просмотров 141

Одной из распространенных систем отопления в доме или квартире является водяной пол. Специалисты считают, что этот вариант обогрева достаточно сложный по расчетам, установке оборудования и его подключения. Система, которая соответствует всем основам монтажа, честно прослужит не менее 15 лет.

Виды подключений водяного теплого пола

Водяной пол представляет собой систему отопления с низкотемпературным теплоносителем. В этом случае теплоноситель не нагревается более 55 градусов. К тому же, подобный циркуляционный контур должен иметь отдельный циркуляционный насос. Чтобы подобное отопление в доме отвечало всем требованиям, следует грамотно подобрать схему его подключения.

Система установки теплого пола имеет 2 разновидности:

  1. Бетонная технология. В этом случае предусмотрена установка нагревательных элементов под монолитную бетонную стяжку. Работа требует много времени и сил. Только когда бетонный слой полностью просохнет, укладывается финишное покрытие. Высыхание стяжки полностью зависит от ее толщины, в среднем процесс занимает около 20 дней. Эта технология применима не только для водяных теплых полов, но и для электрических. Так как пол в конечном итоге будет иметь большую толщину, этот вариант не подходит для помещений со слабыми перегородками. Главным достоинством технологии является равномерное прогревание пола.
  2. Настильная технология. Этот вариант отличается простотой монтажа. Работы с повышенным загрязнением в этом случае не предусмотрены, используются готовые материалы. В системе задействованы отражающие пластины, которые изготавливаются из алюминия. Греющей элемент не нужно заливать стяжкой. Поверх отражающих пластин устанавливается финишное покрытие пола. Из недостатков стоит назвать лишь большие финансовые затраты на материалы, ведь устилать их следует в несколько слоев.

Настильная технология делится на 3 вида:

  1. Реечный тип с использованием дерева.
  2. Модульный тип с использованием дерева.
  3. Полистирольная технология.

Работы выполняются строго по выбранной технологии. Помимо разнообразия вариантов установки пола, схемы его подключения также разнятся.

Возможные схемы монтажа теплых полов:

  • прямое от котла;
  • использование радиаторов отопления;
  • установка от трехходового клапана;
  • гидравлический разделитель;
  • насосно-смесительный узел в системе.

Выбор технологии и возможности подключения системы будут зависеть от разных факторов. Каждый из видов имеет как свои достоинства, так и свои недостатки. Основываться в первую очередь следует на конструкции жилища и его особенностях.

Принцип работы каждого вида

Вся система, а главное, эффективность работы заключается в выбранном принципе подключения. Схема монтажа и последующего функционирования отопительной системы подбирается с учетом требований здания, покрытия пола и так далее. Стоит подробнее рассмотреть каждую из схем, определить их достоинства и недостатки.

Прямое подключение от котла

Под соединением теплого пола с котлом подразумевается наличие теплогенератора, арматуры для безопасности и, самое главное, насоса в общей конструкции. Теплоноситель прямо из котла попадает в коллектор, где распределяется жидкость, далее она расходится по разводке труб и циркулирует по ним, попадая обратно в котел. Важно сказать, что в котле следует установить тот температурный режим, который должен быть на полу.

С таким вариантом подключения сталкиваются с несколькими вопросами. Во-первых, желательно использовать для этой схемы только конденсационный котел, так как для этого оборудования низкая температура при работе является оптимальной, так как КПД в этом случае является максимальным. Обычная модель котла при функционировании с низкими температурами быстро выйдет из строя, точнее придет в негодность его теплообменник. Если в доме установлен твердотопливный котел, то на него дополнительно придется монтировать буферную емкость, так как в этом виде котла температурный режим регулируется крайне сложно.

Подключение от радиатора

Достаточно популярным вариантом для обустройство теплого пола принято считать использование радиатора. В этом случае применяются специальные комплекты, рассчитанные на установку труб, исходящих от одной петли, на площадь не менее 15 кв. м. Внешне, это выглядит, как коробок из пластика, в котором нередко устанавливается ограничитель температуры воды или воздуха, а также воздухоотводчик.

Теплоноситель проникает в петлю из контура с высокой температурой, где она равна не менее 70 градусов. Жидкость охлаждается в петле, а далее новая порция горячей воды поступает в нее. Котловой насос с процессом прекрасно справится, дополнительный не потребуется.

Установка от трехходового клапана

Не совсем популярной схемой для отопления полом является применение трехходового клапана. Задачей этого прибора является равноценное перемешивание воды горячей и холодной. Эту комбинацию для отопления стоит назвать комбинированной, здесь используются батареи с жидкостью температурой до 80 градусов и контур пола с температурой жидкости 40 градусов. Термостат в этом случае играет роль клапана, он рассчитан для поддержки одинаковой температуры теплоносителя.

Клапан монтируют на подачу, насос для циркуляции устанавливается после. Когда вода остывает в обратке, добавляется жидкость потеплее, поступающая из котлового контура. Трехходовый клапан снижает температуру теплоносителя до необходимой. Эту схему используется редко, ведь работа радиаторов, которые подключены к основной трубе, нестабильна.

Использование гидравлического разделителя

В схемах отопления комбинированного типа с радиаторами используют гидравлический разделитель. По своей сути, можно сказать, что схема представлена разделением батарей и самого теплого пола. В случае, когда при радиаторном отоплении используется циркуляционный насос, установка дополнительного насоса в смесители может привести к нарушению гидравлики. Гидравлический разделитель поможет настроить параллельную работу нескольких насосов.

Применение насосно-гидравлического узла

Разводка пола с помощью насосно-гидравлического узла является смешанной схемой. При таком варианте предусматривается зона отопления радиатором, узел насоса и смесителя, а также сам теплый пол. В процессе, к охлажденной жидкости добавляется обратка пола к воде из котла.

Все смесительные узлы имеют клапан балансировки, который определяет дозировку теплоносителя уже остывшего, в процессе подмешивания к горячей жидкости. На выходе из узла получается теплоноситель с нужным температурным режимом. Узел, в зависимости от своей модели, может иметь в составе и другие элементы, такие как балансировочный клапан, шаровые краны, байпас и прочее. Эффект системы и комфорт потребителя таким образом увеличивается во много раз.

Преимущества и недостатки каждого вида

Прямая схема от котла имеет свои преимущества и недостатки. В помещении обеспечивается высокая комфортность. Система не является дорогостоящей, ее установка обойдется в скромную сумму. Из недостатков стоит отметить сложность установки, потребуется профессиональная подготовка. К тому же, система применяется только в низкотемпературных котлах, где регулируется температура.

Схема с использованием радиатора не имеет сложной установки, она удачно используется в небольшой комнате, где жильцы пребывают не так часто. Этот вариант подключения хорошо подходит для ванных комнат, балконов и так далее. Из недостатков стоит отметить низкий комфорт, ведь зоны перегрева пола все же будут отмечаться.

Схема с гидравлическим разделителем из преимуществ стоит отметить простоту установки и то, что она помогает разделить систему пола и радиаторов. Недостатком является необходимость установки дополнительного оборудования.

Схема с насосно-разделительным узлом имеет преимущество в виде последующей качественной работы системы водяного пола.

Схема с трехходовым клапаном проста в установке, ее стоимость вполне приемлема. Эта схема подходит для помещений небольшой площади, где хочется сэкономить на обогреве. Из недостатков стоит отметить пониженный комфорт системы, так как соблюдать дозировку теплоносителя невозможно, он бывает еле теплым, либо слишком горячим. Также, схема не актуальна для контуров длиннее 40 см.

Принцип работы коллектора для водяного теплого пола

Устанавливается водяное отопление несколькими способами. Профессионалы считают самым оптимальным и практичным применение конструкции с коллектором, который является многофункциональным узлом, раздающим теплоноситель.

При установке теплого пола в доме используется большое количество разнообразных труб, а их отрезки называются контурами. Если говорить простым языком, то коллектор является такой же трубой, которая крепится к остальным трубам, в общей сложности они создают систему. Места резьбы и их количество определяется тем, сколько труб крепятся к коллектору. Стоит отметить, что чем больше количество резьбы, тем дороже будет стоить это оборудование.

Коллектор для теплого пола выполняют из следующих материалов:

  • нержавейка – это оборудование самое долговечное и дорогое;
  • латунь – коллекторы из нее имеют среднюю ценовую категорию, срок службы достаточно долгий;
  • полипропилен – самый дешевый вариант, используется только при работе с невысокой температурой.

Все контура при установке теплого пола лучше делать одинаковой длины. Таким образом создается одинаковая теплоотдача у каждой петли. Такой вариант, к сожалению, встречается не часто. Намного чаще встречаются разные длины контура, причем различие это существенное. Расходометры, установленные на подающей гребенке, а на обратной гребенке – регулировочные вентили, помогут выровнять теплоотдачу на всех контурах площади.

Все рассмотренные схемы подключения теплого пола активно используются и применяются на практике. Только профессионал определит необходимость того или иного вида подключения отопления, учитывая нюансы жилплощади.

ПолезноБесполезно

Подключение водяного теплого пола к системе отопления: инструкция

Содержание статьи

Подготовка основания под теплый пол

Когда ваш дом только строится, организовать правильно работающую систему отопления не представляется сложным — вы вольны пропускать и подключать коммуникационные линии любым удобным из возможных способов. Но если речь идет об обустройстве теплого пола в уже жилом помещении, где установлены двери, выведен уровень пола и так далее, задача превращается в практически невыполнимую. Как быть в такой ситуации? Для начала давайте рассмотрим, что включает в себя «пирог» теплого пола, а потом подумаем о вариантах его реализации.

Слоеный пирог теплого пола

  1. Весь пол состоит из нескольких слоев. Начинается все с гидроизоляции, которая защитит перекрытие от возможных протечек. Она особенно актуальна в многоэтажных домах, ведь протечка может вызвать затопление соседей, а это большие расходы на ремонт чужой квартиры.
  2. Далее идет утеплитель – нам не нужно греть бетонную плиту или землю снизу, все тепло должно идти наверх, иначе система станет крайне неэффективной и дорогой. Используют обычно плотный экструдированный пенополистирол, пенопласт или вспененные подложки с теплоотражающими свойствами. Утеплитель, в зависимости от его типа и основания, на которое он укладывается, может занимать от 1 до 10 см высоты помещения.
  3. Затем разводятся сами трубы, по которым будет течь горячая вода, подогревающая все вокруг. Используют для этого металлопластик или сшитый полипропилен.
  4. Трубы теплого пола закатываются в цементно-песчаную стяжку, толщина которой должна составлять 8,5 см.

Поверх утеплителя уложены трубы с теплоносителем

Итого мы получаем среднюю высоту пирога в 12-15 см. Понятное дело, что поднимать настолько полы в жилой комнате ни один нормальный человек не будет. Как же тогда быть? Существует несколько вариантов, как сократить толщину пирога и вместить ее в помещение в разумных пределах.

Можно добраться до плиты перекрытия

  1. Самое первое, что приходит в голову – это сбить старую стяжку прямо до основания. Работа эта может быть очень тяжелой, создаст много шума и пыли. Так же потребуется организовать вывоз большого количества строительного мусора.
  2. Если убирается стяжка в доме, где полы обустроены по грунту, то вы можете углубиться на нужный уровень. На бетонном перекрытии такой возможности нет по понятным причинам.
  3. Вместо пенополистирола, в качестве утеплителя мы можете использовать
    фольгированные подложки, например, пенофол.
    Толщина такого материала не превысит 1 см, а его энергоэффективность находится на очень высоком уровне.

    Что такое пенофол?

  4. Можно уменьшить толщину стяжки до 6 см. Конечно, это не есть хорошо, но в некоторых ситуациях другого выхода не находится.
  5. Также можно применить систему теплого пола на специальной подложке, поверх которой на не очень толстый слой клея можно сразу монтировать плитку, как это показано на фото ниже. Этот материал имеет очень хорошую адгезию к бетону, он одновременно выполняет функцию гидро- и теплоизолятора, однако под него рекомендуется устраивать хорошее ровное основание, например, сделать тонкий слой наливной стяжки.

    Теплый пол на монтажной подложке

  6. Также стяжка может быть заменена «сухой системой» теплого пола.
    Принцип ее строения станет понятен, если рассмотреть схему выше. В составе имеется жесткое теплоизоляционное основание, уложенные в пазу металлические пластины, выполняющие роль теплораспределителя. Поверх такого пола не получится положить керамическую плитку – он подходит под линолеум, ламинат и прочие настилаемые покрытия.

    Сухой способ укладки водяного теплого пола

Не знаете, как стелить ламинат на деревянный пол? В специальной статье мы расскажем все тонкости процесса: от выбора подложки и самого ламината до пошаговой инструкции по его монтажу.

Последние два решения обойдутся вам намного дороже, чем классический «пирог», тем не менее, они достаточно эффективно решают проблему с уровнем пола, который недопустимо высоко поднимать.

Многие домашние мастера не кладут утеплитель вовсе, а высоту стяжки уменьшают до 4 см. Делать так не нужно, ведь в первом случае значительная часть тепла будет уходить в землю или перекрытие, а во втором сильный нагрев бетонного монолита приведет к его ускоренному разрушению – появятся трещины, начнет отлетать внешняя отделка.

Как запитать теплый пол от системы центрального отопления

Если в вашей квартире источником тепла является централизованная система отопления, то с установкой теплого пола возникнет ряд проблем. Начнем с того, что законодательно вмешиваться в ее работу запрещается, причем не только на территории Российской Федерации. И не важно, подсоединяете вы теплый пол или дополнительные радиаторы – инспекция моментально выпишет вам штраф, размер которого может быть немаленьким. В результате все придется узаконить, либо же от вас потребую демонтаж установленного оборудования.

Вмешиваться в центральную систему отопления запрещено

Интересно знать!

Если подключить теплый пол к водопроводу на горячую воду, последуют аналогичные санкции, хотя обнаружить такое обычно проверяющими очень сложно.

Как энергетическая компания может узнать о несанкционированной врезке?

  1. Если вы тепло забираете для своих нужд, значит, его недополучат ваши соседи, так как извилистая система теплого пола становится причиной увеличения гидравлического сопротивления.
    Они начинают жаловаться в инстанции, после чего по всем квартирам по стояку проводится инспекция отопительного оборудования, на предмет наличия у жильцов несанкционированного оборудования.
  2. Если ваш теплый пол даст течь, и вы затопите соседей снизу, найти причину у проверяющих не составит большого труда. О последствиях вы уже знаете.
  3. В энергетических компаниях есть соответствующие служащие, которые следят за показаниями общедомовых тепловых счетчиков. Отклонения от нормы также могут стать причиной проверки.
  4. Также проверка может быть плановой, для чего не требуется никаких предпосылок со стороны жильцов дома или показания приборов.

Такая врезка в старых домах недопустима

Поэтому советуем не хитрить, и сразу обратиться за официальным разрешением в энергетическую компанию. Там вам выдадут все необходимые документы, в том числе и с техническими условиями, которыми вы будете руководствоваться при установке системы теплого пола. Далее вам понадобится разработать проект, выполнить монтаж и в завершение ввести ее в эксплуатацию.

Интересно знать! Если ваш дом старой постройки, то в 99% случаев вы получите отказ на проведение таких работ, что, собственно, и заставляет многих хитрить. Если у вас в квартире предусмотрено индивидуальное отопление, то решить вопрос будет намного проще.

Как подключается теплый пол от системы отопления

Мы не призываем никого обходить законы, а просто даем информацию, как такое подключение может быть реализовано, тем более что приведенные схемы подойдут и для частных домов, где, как говорится, каждый сам себе хозяин.

Схематическое изображение системы водяного теплого пола

Для нормальной работы оборудования вам нужно обеспечить два основных условия. Первый – это подача в систему воды, подогретой не сильнее 55-ти градусов (это максимум). Высокая температура может повредить напольное покрытие, да и перемещаться по такому горячему полу вам будет некомфортно – оптимальная температура составляет 26-30 градусов. Второй момент – это обеспечение только потребного расхода тепла, иначе вы получите падение производительности батарей, что лишает смысла всей затеи.

Теперь давайте рассмотрим несколько вариантов подключения и сравним, какой из них больше соответствует указанным требованиям.

Прямое подключение

Этот способ является самым примитивным – контур отопления напрямую подключается к подаче и обратке радиатора (двухтрубная система). Такая система будет более менее нормально работать только при выполнении следующих условий:

  1. Общая площадь, которую будет обогревать теплый пол, не должна превышать 100 квадратов.
  2. Подогревает воду газовый котел, который может в автоматическом режиме удерживать температуру теплоносителя на уровне 40-50 градусов.
  3. Котельная оборудована хорошим циркуляционным насосом, производительности которого будет достаточно для работы всей системы отопления.

Контур теплого пола подключен напрямую к радиатору

В принципе, такой вариант подключения имеет право на жизнь, но он обладает несколькими серьезными недостатками. Во-первых, вода всегда будет двигаться по пути наименьшего сопротивления, и это будет центральная магистраль, а не извилистые трубы теплого пола с радиаторами. Во-вторых, если за окном серьезный мороз, вы начнете топить сильнее, из-за чего полы прогреются до некомфортной для хождения температуры.

Также веселая ситуация наблюдается тогда, когда «мастера» подключают контур теплого пола к обратной магистрали в разрыв. В результате уменьшается расход теплоносителя, перестают греть и радиаторы, и теплый пол.

Подключение через клапаны

Намного правильнее будет подключить контур теплого пола через терморегулирующие клапана РТЛ. Ставятся они на обратку, после чего выставляется на нужную температуру.

Клапан RTL

Цены на клапан RTL

Клапан RTL

Работает такая схема следующим образом:

  1. Устройство замеряет температуру, циркулирующего в теплом полу теплоносителя.
  2. Как только она достигает заданного пользователем уровня, в системе перекрывается термостатический клапан. Циркуляция в теплом полу останавливается, вода течет только через радиаторы.
  3. Теплый пол остывает, отдавая тепло бетонной стяжке, которое потом проходит в напольное покрытие.
  4. Как только температура снизится до порогового уровня, клапан снова открывается и циркуляция возобновляется.

Последовательное подключение теплого пола

У такой системы также есть недостатки. Самый главный это ограничение длины трубопровода, который не должен превышать 50 м. Если подключить контур длиннее, теплый пол начинает прогреваться неравномерно – в системе очень высокое гидравлическое сопротивление. Для решения проблемы контур развивается на 2 или 3 отдельные части.

Однако, плюсов больше:

  1. Такой обогрев вы можете сделать в любом помещении, и привязка к котлу не потребуется. На лицо экономия на материалах.
  2. По цене такое решение будет выходить намного дешевле, чем варианты со смесительными узлами и мощными насосами.
  3. Если на радиаторах установлены воздушные термоголовки, то теплый пол может функционировать и летом, тогда как радиаторы будут холодными.

Связка теплого пола и системы отопления

Такую схему подключения можно применить и в квартирах с центральным друхтрубным теплоснабжением.

Совет! Грязный теплоноситель, что не редкость для центральных систем, достаточно быстро приведет к выходу из строя клапана РТЛ.

Подключение к однотрубной разводке

Однотрубная система или «ленинградка» известна своей безотказностью в работе и высокой надежности, однако у нее есть один серьезный недостаток – температура воды в последних радиаторах существенно снижается, из-за чего в отдаленных от котла комнатах устанавливается более низкая температура. Если подключить к такой системе еще и теплый пол, то можно ожидать еще большего падения температуры, плюс потребуется установить насос, так как сама по себе вода в таком полу циркулирует плохо.

Для однотрубной системы характерно падение температуры ближе к концу контура

В целом теплый пол при таком подключении обладает следующими параметрами и требует:

  1. Чтобы все работало нормально, в контуре не должно быть больше 5-ти радиаторов. Соединяются они трубой DN.
  2. Врезка теплого пола делается в конце контура, после всех радиаторов, чтобы не снижать на них температуру.
  3. Расстояние между врезками на подачу и обратный ток минимум должно составлять 30 см.
  4. Также нужна установка трехходового смесительного клапана, чтобы температура в контуре поддерживалась на одном уровне.

    Трехходовой смесительный клапан

  5. Главным элементом такой системы является трехходовой клапан, который смешивает горячую и холодную воду, получая нужную температуру теплоносителя, который циркулирует в теплом полу.
  6. Совместно с ним подключается насос для принудительной циркуляции – он гоняет воду по петле теплого пола, а клапан добавляет в нее по мере необходимости горячую воду.

Последовательная цепь отопления

Интересно знать! Такую схему можно использовать в старых домах. Сразу скажем, что разрешения на такое вы от энергетической компании получить не сможете, так что все существующие врезки незаконные.

Использую такое подключение достаточно редко, из-за его нестабильности. Насос в системе создает повышенное давление, и когда клапан приоткрывается, оно передается и в радиаторы, вызывая их разбалансировку, негативно влияя на расход воды. Такое подключение непредсказуемо и иной раз чревато авариями, поэтому не мудрите, и подключите теплый пол нормально, от котла. Экономия нужна не во всем и не всегда.

Традиционная схема подключения теплого пола

Любой уважающий себя сантехник подскажет вам, что для нормально работающей системы теплого пола необходим узел подмеса. Такая система позволяет организовать раздельное управление подогревом пола в помещениях, что на практике очень удобно. Конечно, это покупка дополнительного недешевого оборудования и больший расход труб, зато система в целом всегда будет работать стабильно, и она будет лишена тех недостатков, что мы озвучивали ранее.

Сложный узел подмеса

Цены на узел подмеса для теплого пола

Узел подмеса для теплого пола

На практике используют следующие варианты подключения:

  1. Ставится гребенка, которая укомплектовывается термоголовками, если общая протяженность контура превышает 50 м. Принцип работы такой же, как и у врезки в трубу через клапан РТЛ, только регуляторы стоят отдельно на каждый контур. Циркуляцию по системе выполняет насос, установленный в котельной.
  2. Также система может включать двухходовой смеситель, сочетаемый с коллектором. Ставится он на подаче и управляется термоголовкой, температурный датчик от которого прячется внутри коллектора. В такой схеме нужен дополнительный насос, который будет перекачивать воду по всем разделенным петлям теплого пола.
  3. Смесительный клапан трехходовой может быть совместно установлен с термостатическим вентилем. Эта схема является самой совершенной и подходит тогда, когда расход тепла в контуре очень большой.

Коллектор для теплого пола

Как выполнить подключение

Если вы не работали ранее с сантехникой, то браться за такую работу не стоит – слишком много серьезных последствий в случае допущения ошибок. Тем более, теплые полы могут быть сделаны из разных материалов, для работы с которыми нужны специальные инструменты. Если в своих силах вы уверены, то можете действовать согласно инструкции, которую мы сейчас предоставим. Подключать уже вмонтированный в стяжку контур мы будем к двухтрубной системе отопления. Для этого нам понадобится:

  1. Обычный кран, который мы установим на подачу. Он будет при необходимости отключать теплый пол от системы.

    Радиаторный кран «папа-мама»

  2. На обратку мы установим кран РТЛ, принцип работы которого мы описывали ранее. Он будет укомплектован термоголовкой, замеряющей температуру воды в контуре. Не спутайте ее с радиаторной головкой, которая измеряет нагрев воздуха в помещении.

    Клапан РТЛ для обратки

Таблица 1. Подключение теплого пола.

Шаги, фотоОписание

Шаг 1 – выводы труб

Перекрываем краны отопления, чтобы прекратить циркуляцию теплоносителя в системе. После его остывания, если он был горячим, разрезаем трубы специальными ножницами. Для каждого типа труб они идут свои. В нашем примере мастер работает с армированным полипропиленом – все соединения выполняются горячей пайкой.

Трубы врезаются тройники, от которых кверху делается два вывода. Как видите, от обратной трубы мастер проложил многосуставчатое колено, чтобы аккуратно обойти верхнюю трубу, а на подаче ограничился тройником с резьбой под кран.

Шаг 2 – установка монтажной клипсы

Прежде чем впаять отвод от колена он сделал разметку вертикального уровня, по которой прикрутил клипсу-фиксатор для пластиковой трубы

Шаг 3 – паяем отвод

Далее отвод присоединяется к колену при помощи паяльника, как показано на фото выше. После этого он фиксируется в клипсе, и у вас получается точно выведенная резьба, в которую мы вкрутим кран.

Шаг 4 – Установка кранов на подачу и обратку

Устанавливаем оба крана, надежно затягивая все соединения. В качестве уплотнителя используем только сантехнический лен. Ни о какой фум ленте не может быть и речи.

Совет! На кране РТЛ имеется отметка о направлении движения теплоносителя в виде стрелочки — обязательно проверяйте этот момент во время установки.

Шаг 5 – выходы теплого пола

На выводы пластиковых труб контура теплого пола монтируется выводы PEX с внутренней резьбой на обратку и внешней на подачу, чтобы можно их было соединить с кранами. Эти выводы делаются на одном уровне с выводами на трубах отопления.

Шаг 6 — соединитель

Далее на гайки прикручиваем соединительный гофрированный шланг из нержавеющей стали (подводку) – обратку мы подключили. Аналогично действуем и с краном на подачу теплоносителя.

Шаг 7 – Монтаж термоголовки

Прикручиваем к РТЛ крану термоголовку. В нашем примере мастер использует оборудования от австрийской компании Herz, которое может регулировать температуру в пределах 25-60 градусов Цельсия.

Цены на греющий кабель и комплектующие

Греющий кабель и комплектующие

На этом закончим нашу статью. Делайте правильно, делайте с умом, и результат будет вас всегда радовать.

Видео — Как сделать теплый пол от отопления?

Видео — Подключение теплого пола к существующей системе отопления

4 схемы подключения водяного теплого пола

Теплый водяной пол к системе отопления можно подключить множеством вариантов. Давайте рассмотрим четыре основные схемы, которые чаще всего применяются в наших реалиях.

Но прежде чем перейти к их подробному изучению, стоит обратить внимание на те минимальные требования, которые вообще применяются к теплым полам. Они тем или иным образом могут повлиять на выбор схемы.

Ограничения и нормативы

Начнем с того, что водяной теплый пол не относится к высокотемпературным системам отопления. По нормативам, здесь нельзя превышать и нагревать температуру теплоносителя свыше 55С.

На практике нагрев происходит максимум до 35 или 45 градусов.

При этом не путайте температуру теплоносителя и температуру поверхности пола. Она может составлять от 26 до 31 градуса максимум.

  • там где вы находитесь постоянно (зал, спальня, кухня) — это 26С
  • в комнатах с временным пребыванием (санузел, отдельная прихожая, лоджия) — 31С

Кроме того, не забывайте про циркуляционный насос. Теплый пол — это все таки отдельный самостоятельный контур. Насос может быть как встроенным в котел, так и смонтирован за его пределами.

С помощью насоса легче выполнить еще одно требование, касающееся перепада температур. К примеру между подачей и обраткой, перепад должен составлять не более 10 градусов.

Но выбирая насос, не переборщите со скоростью протока теплоносителя. Максимально допустимое значение здесь — 0,6м/с.

Зная все эти ограничения и рекомендации, давайте перейдем непосредственно к самим схемам.

Схема прямого подключения

У вас есть котел, после которого смонтирована вся арматура безопасности + циркуляционный насос. В некоторых настенных вариантах котлов, насос идет изначально встроенным в его корпус.

Для напольных экземпляров придется ставить его отдельно. От этого котла, вода сначала направляется в распределительный коллектор, и далее разбегается по петлям. После чего завершив проход, возвращается через обратку в теплогенератор.



Спецификация материалов и оборудования на примере Valtec

При такой схеме, котел непосредственно настраивается на желаемую температуру самих ТП. У вас тут нет никаких дополнительных батарей отопления или радиаторов.

На какие главные особенности здесь стоит обратить внимание? Во-первых, при таком прямом подключении, желательно устанавливать конденсационный котел.

В таких схемах, работа при относительно невысоких температурах для конденсационника вполне оптимальна. В этом режиме он достигнет своего наибольшего КПД.

Если же вы будете использовать обычный газовый котел, то в скором времени попрощаетесь со своим теплообменником.

Второй нюанс касается твердотопливных котлов. Когда у вас смонтирован именно он, для прямого подключения к теплым полам, вам потребуется еще и буферная емкость.

Она нужна для ограничения температурного режима. Твердотопливными котлами напрямую очень тяжело регулировать температуру.

Схема с трехходовым клапаном

В подавляющем большинстве домов монтируют именно эту комбинированную систему теплых полов.



Спецификация материалов и оборудования

Она включает в себя:

  • наличие радиаторов отопления с нагревом до 70-80С
  • отдельный контур ТП со средней температурой воды в 40С

Главный вопрос здесь — как получить из 80 градусов идущих на батареи, поток воды для теплых полов в два раза меньшей температуры.

Проблема решается при помощи трехходового термостатического клапана.

Монтируется он на подающей трубе. При этом после него не забудьте поставить циркуляционный насос.

Более холодная вода берется из обратки теплого пола. Смешиваясь с горячей водой поступающей из котла, теплоноситель и приобретает пониженную температуру, необходимую для напольного отопления.

Недостатком такой схемы является то, что вы не сможете точно ограничить и отрегулировать поток остывшей воды из обратки. Чем это чревато?

Тем, что в трубки теплых полов периодически будет попадать как слишком остывшая вода, так и наоборот — перегретая сверх нормы.

Эффективность и комфорт всей системы из-за этого страдает.

Непридирчивый человек этого может и не заметить, тем не менее данные перепады температуры в этой схеме присутствуют, и от них никуда не деться.  Конечно, временные отрезки подачи горячего и непрогретого теплоносителя могут компенсироваться тепловой инерцией бетона стяжки.

Но это все относительно. Никогда точно не рассчитаешь оптимальную толщину при таком обогреве.

Достоинства такой комбинированной схемы с трехходовым клапаном:

  • простой монтаж
  • доступная цена оборудования

Такой способ монтажа себя оправдывает, если у вас квартира или дом небольшой площади. Да и завышенными требованиями к суперкомфортным условиям проживания вы не страдаете.

Схема с насосно смесительным узлом

Эта схема тоже относится к комбинированным системам, когда у вас одновременно есть и радиаторы, и теплый пол.

Однако здесь вместо 3-х ходового клапана, применяется более дорогой насосно-смесительный узел.



Спецификация материалов

По факту, здесь также подмешивается остывшая обратка к основной котловой подаче. Но благодаря балансировочному клапану, остывшую воду можно подмешивать в определенных дозах и заданных пропорциях.

Этим вы обеспечите точно заданную температуру теплоносителя, поступающего в трубки ТП через коллектор.

Это наиболее эффективная и самая комфортная схема. Сам насосно-смесительный узел может быть собран в различных вариациях.

В зависимости от ваших потребностей и финансовых возможностей в него могут быть включены следующие компоненты:

Схема с терморегулирующим комплектом для одной петли

Данная система отопления реализуется при помощи небольших термомонтажных комплектов. Они изначально рассчитаны на присоединение только одной единственной петли.

Здесь вам не придется городить сложных коллекторов, смесительных групп и т.п. Она рассчитана на обогрев помещений с максимальной площадью 15-20м2.

С виду это небольшая пластиковая коробочка, в которой смонтированы:

  • ограничитель температуры теплоносителя
  • ограничитель реагирующий на температуру окружающего воздуха в прогретой комнате
  • воздухоотводчики

Горячая вода поступает напрямую в петлю теплого пола без всяких коллекторов или каких-либо регуляторов. Это означает, что ее изначальная температура достигает максимальных 70-80 градусов, а остывание происходит как раз в самой петле.

Из-за наличия всего одной небольшой петли, никаких дополнительных насосов здесь не используется. С прогоном воды должен справляться насос установленный в самом котле.

Чаще всего люди применяют такие комплекты в 3-х случаях:

1Вы хотите сделать теплый пол на небольшой площади (ванная, санузел, балкон) и при этом не тратить огромные деньги на узел смешения с насосом.


2У вас большая площадь теплых полов на первом этаже дома, и есть удаленный санузел на втором.

Чтобы не тянуть одну единственную петлю с первого на второй этаж, плюс применять там воздухоотводчики, можно воспользоваться этим недорогим решением.

3Вы уже смонтировали систему водяного теплого пола и вдруг ваша жена вспоминает, что хотела бы еще одну петлю, а на распредколлекторе уже закончились свободные выходы.

Опять же в качестве альтернативы, можно воспользоваться терморегулирующим комплектом.

Во всех трех случаях вы просто его подключаете напрямую к ближайшему радиатору, стояку или коллектору отопления. В итоге у вас автоматически получается готовая петля теплого пола.

Недостатки такого комплекта:

  • малый комфорт — если хорошенько топить котел, пол у вас будет постоянно перегретым

Конечно можно подавать и остывшую воду из буферной емкости, но тогда мы приходим к ранее рассмотренной схеме №1. Данный же комплект предназначен для подключения именно к высокотемпературной системе, с ПЕРИОДИЧЕСКОЙ подачей в теплый пол горячей воды.

Подали порцию воды, термоголовка перекрыла поток. Далее вода остыла в петле, подали следующую порцию и т.д. Если же теплоноситель низкотемпературный, то и никакого комплекта не нужно.

Кстати, его можно подключать не только к теплым полам, но и к системе теплых стен, или к отдельным радиаторам отопления.



Более подробно с работой системы можно ознакомиться в паспорте на изделие — скачать.

  • второй недостаток — комплект будет эффективно работать только в двухтрубной системе

В однотрубной его будет достаточно сложно приспособить. Придется монтировать байпас и балансировочный вентиль.

Достоинства:

  • самый простой монтаж из всех вышеприведенных схем

Применяемость — в маленьких помещениях с редким пребыванием людей. В основном это санузлы, коридор, лоджия.

Чтобы понять какая из схем лучше и наиболее подходящая для вашего случая, можете сравнить все их недостатки и преимущества, сведенные воедино в одной общей таблице.

Взвесив все плюсы и минусы можете выбирать ту, которая наиболее полно удовлетворяет вашим потребностям и возможностям. После чего смело приступать к монтажу или приглашать специалистов для проведения ремонтных работ.

Статьи по теме

самотечная гравитационная система отопления с естественной циркуляцией, схема подключения

Смесительный узел в водяной системе обогреваемого пола нужен для корректирования температуры теплоносителя. Установленный котел нагревает теплоноситель до требуемой температуры – 55 градусов. Этого хватает для прогрева пола до 30 градусов. Данный показатель комфортен для холодного периода года. В коллекторе смеситель самостоятельно смешивает горячую и холодную воду до нужной температуры.

Если планируется  без насоса, то теплоноситель подается в систему с заданной температурой, но для этого требуется отдельный котел или наличие централизованной отопительной системы.

Особенности самотечной системы отопления

Главный минус укладки системы водяного отопления без узлов смесителя и коллектора состоит в том, что требуется минимизировать потери температуры воды на пути следования «нагреватель – контур», ведь температуру на покрытии пола нужно держать постоянной.

Рекомендуется учитывать такие требования:

  • утеплить стены здания;
  • уложить теплоизоляционный материал в пирог напольного покрытия;
  • установить качественные конструкции оконных рам;
  • смонтировать напольное покрытие в максимальной близости с нагревателем;
  • площадь помещения не должна быть больше 10-15 кв.м, иначе бездополнительного насоса продавить контур не получится;
  • трубы для контура теплого пола с естественной циркуляцией лучше выбрать с диаметром 20 мм, чтобы уменьшить в них гидросопротивление.

Мнение эксперта

Сергей Пермяков

Инженер систем отопления

Внимание! Главная ошибка в установке водяной бесколлекторной системы пола – попытка ее применения на больших площадях. Поэтому надо подсчитать продолжительность труб и схему укладки так, чтобы температура в обратной трубе не оказалась слишком низкой. Иначе в котле образуется много конденсата, а это приведет к его поломке.

Возможные схемы подключения

Как правило, теплые полы без циркуляционного насоса подключают к уже существующей радиаторной системе отопления. Врезку делают в подающую линию. Возможны два варианта:

  • в квартире с централизованным отоплением;
  • в частном доме с индивидуальным отоплением от котла.

Внимание! Помните, что любые врезки в систему центрального отопления требуют согласования. Надзорные организации при обнаружении самовольного подключения выпишут штраф и обяжут демонтировать незаконно установленное оборудование.

В своем доме для работы теплого пола без насоса, рекомендуется выбрать мощный котел, неважно, газовый или электрический. Главное, чтобы его мощности хватало и на радиаторы, и на напольный обогрев. Стоит выбрать котел с встроенным насосом.

Естественная циркуляция теплоносителя

Этот наиболее трудный в реализации вариант для теплого пола.Сделать однотрубную систему отопления батареями, при которой теплоноситель самотёком будет циркулировать не сложно.

Главное правило: центр нагрева (котёл) должен быть ниже центра остывания. Но вот подключить в эту схему тепл.полы сложнее.

Для частного дома возможен такой вариант:

Котел устанавливается ниже ТП, например, в подвале. Для еще большего увеличения давления циркуляции можно увеличить к-во секций в приборах стояка, для компенсации потерь в них по циркуляции и теплу (сопротивление теплого пола), а также увеличить диаметр стояка.

Схема с естественной циркуляцией

На схеме изображен самый «сильный» вариант для работы ТП. Возможно также установить котел на 1-й этаж. Получится, что теплый пол ниже центра котла. Но кольцо циркуляции через стояк и ТП тоже имеет свой центр охлаждения. Складывая их вместе (ц.о.стояка +ц.о. ТП), образуем общий центр остывания, находящийся выше центра котла. Естественная гравитационная система в этом случае также будет работать.

Котел со встроенным насосом

Более простой вариант подключения — это использование одного насоса на котле для прокачки теплоносителя и по радиаторам и по теплому полу.

Трубы напольного обогрева подключают через термостатический клапан. Монтируют клапан на подачу теплоносителя, а к обратной трубе устанавливается перемычка. Клапан предназначен для регулировки температуры теплоносителя, он представляет собой смеситель, внутри которого установлен термочувствительный элемент. Клапан защищает систему – он автоматически прекращает поток на трубе подачи в нужный момент.


Такие варианты подключения без насоса водяного ТП к котлу оправданы лишь на небольших участках — в сан.узлах, кухне, прихожей. На большой площади самотечный теплый пол реализовать не получится.

С другой стороны, в малых помещениях удобнее монтировать электрический подогрев, не забивая себе голову расчетами гидросопротивления и центра охлаждения.


Вопросы и отзывы оставляйте в комментариях ниже.

Предыдущая

Теплый полОсновные схемы подключения водяного теплого пола

Следующая

Теплый полСовмещенное отопление: водяные полы и радиаторы

Вконтакте

Facebook

Twitter

Google+

Система теплого пола водяного: схема подключения, монтаж

Тепловые системы на основании водяных полов получают все большее распространение и за короткий промежуток времени их применения и установки, выработались некоторые типовые схемы подключения таких систем. Поэтому мы поговорим о том, как правильно подключить водяной теплый пол, чтобы потом не возникло проблем с его работой.

Основные способы

В практической деятельности широко применяют ниже приведенные варианты подключения теплого водяного пола.
Схема 1: с трехходовым клапаном
При этом плане сборки водяного пола получают комбинированную схему в состав которой входят отопительные приборы, их нагрев составляет 70 – 80 градусов и линию теплого пола, ее температура всего 40. В связи с чем возникает проблема: как из 80 можно получить 40.

Для решения этой задачи применяют трехходовой термостатический клапан. Его устанавливают на подаче, затем монтируют циркуляционный насос. Из трубы обратной подачи теплоносителя происходит подмешивание той рабочей жидкости, которая подается из котлового контура. Она проходит через этот клапан и падает до требуемой температуры.

К недостаткам такой схемы относят отсутствие возможности дозировки пропорциональности объема холодной рабочей жидкости к горячей, поэтому в теплый пол может подаваться недогретый или перегретый раствор. Само собой, это приводит к снижению комфорта и эффективности. К несомненным преимуществам можно отнести невысокую цену оборудования и простоту выполнения монтажных работ.

Такую схему часто применяют для подачи тепла в небольшие помещения для экономии средств. Но на самом деле, трехходовый клапан применяют не так часто. Это вызвано тем, что подключенные к одной трубе отопительные радиаторы могут нестабильно работать. При частичном открытии клапана происходит подпитка нагревающего контура, а напор, создаваемый насосом, подается в базовую линию.
Схема 2: прямое подключение

Общая схема теплый водяных полов.



Этот план включения ТП включает в свой состав тепловой генератор и арматуру безопасности с установленным нагревательным котлом. Рабочая среда, подогретая в нагревательном оборудовании, подается в распределительное устройство, после этого она расходится по линиям и возвращается в нагревательный котел.

При применении такого плана требуется учесть некоторые детали:

  1. При сборке имеет смысл использовать компенсационный котел, для оборудования этого класса низкотемпературный режим считается оптимальным. На нем он работает с предельным КПД.
  2. При эксплуатации традиционного котельного оборудования на низких температурах оборудование может выйти из строя. Если же котел работает на твердом топливе (угле, дровах), то потребуется установка емкости для корректировки температуры. Все дело в том, что котельное оборудование сложно настраивается.

Кстати, считается что для ТП идеально подходят тепловые насосы.
Схема 3: для одной петли


Это специальные наборы, которые назначены для включения одной линии ТП с размером площади в 15 – 20 кв. м. Они выглядят как пластиковая коробка, где могут присутствовать приборы для ограничения температуры пола и воздуха в обогреваемом помещении. Кроме этого, в состав набора может быть включен воздухоотводчик. По сути, это самая простая схема подключения водяного пола к электрокотлу.

Рабочая жидкость подается непосредственно из высокотемпературной линии, то есть нагрев составляет 70 – 80 градусов. После этого он остывает до требуемой температуры и в линию поступает свежий объем горячего теплоносителя. Монтаж добавочного насоса не требуется, вполне хватит мощности того агрегата, который установлен в котле.

Минусом такой схемы является наличие участков перегрева. К несомненным преимуществам  относят то, что она довольно просто монтируется. Такие наборы применяют для включения теплого пола в одной комнате, где изредка бывают люди. Систему лучше устанавливать в спальных комнатах, а также в ванных, туалетах, коридорах.


Схема 4: с насосно-смесительным узлом


Эту схему применяют для включения водяного отопительного комплекса. В его комплект входят – отопительные приборы, теплый пол и насосный узел. В такой системе происходит перемешивание остывшей рабочей среды, поступающей из обратки теплого пола в котельную часть.

В составе смесителей имеется балансировочный клапан. Он позволяет дозировать объем остывшей рабочей жидкости при подмешивании к горячей. Такое решение позволяет добиваться требуемого нагрева на выходе из узла, то есть, на входе в линии теплого пола. Так увеличивается комфорт эксплуатации и продуктивность комплекса в целом.

В состав узла могут входить и добавочные устройства, например, байпас с установленным перепускным и балансировочным клапаном, различная арматура, например, шаровые краны и пр.

Ответы на частые вопросы

Разберем основные моменты, чтобы во время выполнения работы возникало как можно меньше вопросов.

Как подключить систему к терморегулятору

В теплотехнике применяют для исполнения терморегулятор механические и электронные.

В приборах первого типа настройка температуры выполняется за счет размыкания контакта между пластинами, выполненными из токопроводящего материала разной плотности. При нагревании или остывании сигнал поступает в контактор и транслирует импульс на размыкание или замыкание пластин.

В электронном устройстве установлен микропроцессор, в котором зашита программа анализа поступающей от датчика информации. Только потом на исполнительное устройство подается соответствующий сигнал.


Управление устройствами обоих типов выполняется в ручном режиме. То есть требуемая температура выставляется на приборе, встроенном в терморегулятор.

Регуляторы выпускают с поворотными дисками. На них нанесена сетка измерения, кнопками регулировки и сенсорными экранами. Принцип работы перечисленных приборов мало чем отличается друг от друга. Кроме этого, регуляторы бывают внешние или внутренние. То есть устройство может быть установлено в заранее приготовленную нишу.
Как подключить систему к коллектору

Если принято решение об устройстве водяного пола своими силам, то потребуется решить ключевой вопрос – как его правильно подключить. В процессе монтажа осуществляется подключение распределительного прибора (коллектора). По виду – это отрезок трубы, в котором проделаны отверстия, служащие выходами. Два таких простейших устройства отвечают за продуктивную работу оборудования.


Водяные полы могут быть уложены несколькими способами, но вне зависимости от метода укладки, первым делом потребуется установка коллектора. Распределитель имеет смысл монтировать на стеновую конструкцию на минимальном расстоянии от напольного покрытия.

В него входят две трубы – подающая, она обеспечивает подачу разогретого теплоносителя в систему, и обратка, она необходима для возврата остывшей рабочей жидкости в нагревательный котел. Движение теплоносителя возможно при использовании циркуляционного насоса.

Во время использования теплого водяного отопительного комплекса может потребоваться его отключение, например при проведении ремонта. Поэтому на каждом рукаве монтируют запорный кран. Для соединения крана и трубы устанавливают компрессионные фитинги.

После этого к вентилю подсоединяют гребенку, при этом, с одной стороны должен быть смонтирован сливной кран, с другой устройство, необходимое для отведения воздуха.

Перед подключением водяной теплый пол, состоящий из нескольких линий, должен быть собран и установлен коллектор. Кстати, план подключения мало чем отличается от способа присоединения к газовому или твердотопливному нагревательному оборудованию.


Самая простая схема составлена из двух контуров. Для создания распределительной системы применяют коррозионностойкую сталь или латунь. То есть материалы, которые способны противостоять агрессивному действию солей, растворенных в горячей воде.

Гребенка должна располагаться по вертикальной оси. Это необходимо для обеспечения продуктивной работы всех ее компонентов и для равномерного распределения рабочей жидкости.

В каждом контуре должны быть смонтированы запорные клапаны, они могут быть ручными или автоматическими. В той системе теплого водяного пола, схему подключения которого мы изучаем, обычно применяют ручные клапаны.

Один устанавливают на входе, другой на выходе и с их помощью проводят настройку подачи горячей воды. Для контролирования расхода рабочей жидкости между контурами, которые расположены в соседних комнатах, в возвратке гребенки монтируют балансировочные клапаны.

Довольно часто в системе можно встретить приборы для контроля расхода, которые служат индикатором движения потока теплоносителя. Их использование позволяет настраивать каждый контур системы и замерять объем рабочей среды в каждом элементе по отдельности. Благодаря этому можно вносить коррективы в работу системы.

Такое решение позволяет использовать контуры с разной длиной трубопровода. В возвратной части гребня монтируют термодатчики. Они нужны для частичного или полного перекрытия движения потока, его выполняют с помощью сервоприводов или в ручном режиме. При подключении теплого водяного пола своими руками особых проблем не возникает.

Как подключить термоклапан

Термоклапан представляет собой устройство, состоящее из двух частей – клапана и регулятора температуры. На практике применяют два типа клапанов – ручные и электронные. Они предназначены для настройки температуры в отапливаемом помещении. Их монтируют на отопительный прибор, в нашем случае на линии ТП. На коллектор установка производится таким образом, чтобы появилась возможность тонкой настройки температуры воды, циркулирующей по всем линиям системы ТП.


Как подключить водяной пол к однотрубной системе отопления

Нередко возникает ситуация, когда водяной теплый пол должен быть уложен в помещении с небольшой площадью. В таком случае целесообразно задействовать автономный источник нагретого теплоносителя. Т. е., комплекс такого пола может быть подключен уже к имеющейся разводке отопления.


В практической деятельности применяют несколько типов отопительных систем:

  1. Двухтрубная – в таком варианте подача рабочей жидкости происходит по одной трубе, по второй она возвращается к котлу (обратка).
  2. Однотрубная (ленинградка) в ее состав входит только одна труба.
  3. Гравитационная. Для подачи отопления применяют трубы большого диаметра. Их устанавливают по периметру помещения с небольшим уклоном. Наклон обеспечивает движение рабочей жидкости под действием силы тяжести.

Перед включением теплого водяного пола требуется выполнить расчет, иначе она не будет работать с надлежащей эффективностью.

Включение теплого пола аналогично подключению добавочного отопительного радиатора. Применение такой схемы подразумевает некоторые ограничения, в частности, подача должна быть подключена перед насосом, а обратка после. Длина одного контура не может превышать 30 метров, если она выходит больше расчетной, то требуется ее разделить на две одинаковые части. То есть, если длина получилась 50 п. м., рукав разделяют на два куска по 25 метров. Это требуется для сохранения одинакового давления. Диаметр сечения рукава не может быть больше 20 мм. Рабочая температура несущей жидкости не должна превышать 55 градусов, поэтому теплый пол укладывают после отопительного радиатора. В установочный комплект может входить устройство настройки температуры пола. Для одновременного включения нескольких линий потребуется обязательная установка коллектора (распределителя).

Из всего вышесказанного можно сделать вывод – водяной теплый пол, монтаж и подключение, которого можно выполнить своими руками, потребует от домовладельца аккуратности в проведении расчетов и выполнении всех работ.

Как установить водяной теплый пол?

Это гостевой блог Адама Брунделла, опытного установщика систем теплого пола. Адам — ​​основатель компании Circa Installations & Floor Heat Store с многолетним опытом установки теплых полов.

Спросите большинство людей, почему они выбрали установку системы влажных полов , и вы обнаружите, что это энергоэффективная, безопасная и надежная система отопления. В этом сообщении в блоге я поделюсь некоторыми из главных советов по установке теплого пола, которые я усвоил за годы работы установщиком системы теплого пола.Независимо от того, являетесь ли вы профессиональным установщиком или увлеченным домашним мастером, я надеюсь, что эти советы вам пригодятся.

6 советов по успешной установке системы теплого пола

1. Очистите черный пол перед установкой трубы теплого пола

Современные трубы, используемые во влажных системах, прочны и долговечны. Однако перед установкой и укладкой труб теплого пола следует тщательно очистить черновой пол, чтобы избавиться от зазубрин на краях, которые могут их повредить.Перед установкой изоляционного слоя, входящего в комплект, вам может потребоваться уложить влагостойкую мембрану на черный пол.

Труба прикрепляется к простому набору элементов, которые удерживают ее в таком положении, чтобы каждая петля находилась на заданном расстоянии — обычно между 200 и 250 мм, в зависимости от типа пола. Максимальная длина трубы, которую можно использовать в одном помещении, составляет около 100-110 м.

2. Сначала установите коллектор в системах водяного теплого пола

В системах с влажным теплом коллектор — блок, к которому подсоединяется трубопроводная петля в конкретном помещении, — должен быть установлен в первую очередь.При выборе места установки необходимо учитывать вес устройства и количество труб, которые в конечном итоге будут соединены.

В случае электрического теплого пола необходимо получить квалифицированного электрика, по крайней мере, для подключения к сети в соответствии с BS7671-2008 и действующими нормативами по проводке IEE.

3. Помните о максимальных температурах и окончательном напольном покрытии

Одним из наиболее важных моментов, которые следует учитывать, является тип готового напольного покрытия, которое будет укладываться поверх системы, поскольку некоторые напольные покрытия имеют верхнее ограничение температуры.Виниловые полы имеют максимальный предел температуры 27 ° C, как и ковровые покрытия, ламинат и деревянные полы.
Подробнее о производительности и температуре пола здесь.

4. Повышение эффективности за счет теплоизоляции

Я не могу переоценить важность установки теплоизоляционных плит Warmup. Многие люди пытаются сэкономить деньги и не заморачиваться с изоляцией пола, но она дает огромные преимущества от сокращения времени нагрева до экономии энергии и более низких эксплуатационных расходов в долгосрочной перспективе.

5. Планирование и измерение

Планирование очень важно, поэтому тщательно обмерьте площадь и спланируйте установку. Мой совет — не торопитесь с этим, так как это значительно ускорит установку в долгосрочной перспективе.

Обязательно продумайте все приспособления и приспособления, которые будут установлены. Например, при установке ванной комнаты унитаз, трубы для полотенцесушителей и радиаторов необходимо прикрепить к полу.Все это необходимо учитывать при установке системы, чтобы избежать повреждения нагревательного провода при установке вышеупомянутого. Кроме того, убедитесь, что на существующем черновом полу нет пыли и грязи, а если это деревянный черновой пол, убедитесь, что на нем нет скрипучих половиц, поскольку потом исправить это будет непросто.

6. Тестирование теплых полов

Очень важно проверить систему до и после всех этапов установки.Если вы не уверены, просто попросите электрика сделать это до того, как окончательное покрытие пола разрушится.

Также помните, что все системы Warmup поставляются с Гарантией установки SafetyNet ™, что означает, что если нагреватель будет поврежден во время установки, он будет бесплатно заменен, что даст вам дополнительную уверенность при установке системы.

Дополнительный совет: защитите свою новую систему

При укладке мата для подогрева пола укладывайте мат проволокой вниз к черному полу и сеткой вверх. Это обеспечит лучшую защиту нагревательного провода во время установки.Всегда соблюдайте производственные инструкции или обратитесь за профессиональной консультацией, если сомневаетесь.

И, наконец, если окончательное напольное покрытие будет из плитки или керамики, я всегда рекомендую использовать гибкий самовыравнивающийся латекс или гибкий клей для плитки, чтобы покрыть коврик для теплого пола царапающим слоем, поскольку это помогает укладке плитки. .

Как выбрать между электрической и гидравлической системой полов

Современные системы теплого пола делятся на влажные (или «гидронные») и сухие или электрические.Сухие системы, как правило, проще и работают от электросети, тогда как влажные системы используют петлю труб, по которым течет вода, и подключаются к котлу или другому источнику тепла. Что касается проблем с установкой теплого пола, у компетентного домашнего мастера не должно возникнуть серьезных проблем с установкой любой из систем, хотя влажные системы могут быть более сложными.

Местоположение также повлияет на ваш выбор

На ваш выбор системы влияет то, куда она будет направлена. Новые проекты хорошо подходят для влажных систем, так как трубы для теплого пола часто встраиваются в новые бетонные полы, тогда как кабели и маты, из которых состоят электрические системы, могут быть проложены поверх чернового пола перед тем, как покрыть любым выбранным напольным покрытием.В случае плиточного пола кабели будут склеены плиточным клеем. С системой также можно использовать деревянные и ламинатные полы, винил и ковры.

Помощь в выборе системы

Если вы не уверены, какой тип лучше всего подходит для вашего проекта, обратитесь к квалифицированному электрику или в отдел разминки, чтобы получить совет о пригодности выбранной системы и обсудить любые ремонтные работы, которые необходимо провести до вашего установка начинается. Warmup как самая продаваемая в мире марка напольного отопления — отличный выбор для этой системы.Вам следует остерегаться более дешевых альтернатив, сделанных из некачественной продукции, и всегда следить за тем, чтобы вы покупаете подлинный продукт у авторизованного реселлера Warmup, чтобы обеспечить наилучшее соотношение цены и качества.

Не знаете, какие продукты использовать в следующей установке теплого пола?
Взгляните на ассортимент продукции для разогрева, чтобы легко получить справку.

Сообщение в блоге в сотрудничестве с Floor Heat Store

Схемы электрических соединений — системы управления отоплением дома Honeywell

  • НАШИ ПРОДУКТЫ
    • Термостаты с беспроводным подключением
      • Термостаты с беспроводным подключением
        • Однозонный термостат с подключением
        • T6R 7-дневный беспроводной программируемый термостат для 2-х зонного отопления
        • T6R-HW 7-дневный термостат T6R-HW с беспроводным программируемым термостатом
        • 7-дневный беспроводной программируемый термостат
        • evohome WiFi Connected Thermostat Pack
      • Проводные термостаты с подключением
        • T6 7-дневный проводной программируемый термостат
      • R8810A1018 Беспроводной приемник для устройств OpenTherm
      • RFG100 Mobile Access Kit
    • Программируемые термостаты
      • Wireless Digital
        • CM727 7-дневный беспроводной программируемый термостат
        • CM927 7-дневный беспроводной программируемый термостат
        • T3R Программируемый беспроводной термостат
        • T6R6 7 Dayr Контроль горячей воды
        • T4R 7-дневный беспроводной программируемый термостат
      • Проводной цифровой
        • evohome WiFi-контроллер
        • CM707 7-дневный программируемый термостат
        • CM907 7-дневный программируемый термостат
        • T6 7-дневный проводной программируемый термостат
        • T3102 7-дневный программируемый программируемый термостат
        • T3102 7102 программируемый программируемый 909 7109 проводной программируемый
        • Комнатный термостат с дневным программированием
      • Проводной аналоговый
        • CM31 1-дневный аналоговый программируемый термостат
        • CM37 7-дневный аналоговый программируемый термостат
    • Таймеры и программаторы
      • Таймеры
        • ST9100C Одноканальный таймер на 7 дней
        • ST9100A Одноканальный таймер на 1 день
      • Реле времени обслуживания
        • ST9100S Реле времени 1 дня
      • Программатор
        • ST9400C Программатор на 7 дней, 2 канала
        • ST9400A Программатор на 1 день, 2 канала
        • ST699 Программатор на 1 день Classic
        • ST799 Программатор на 7 дней, классический
      • Сервисные программисты
        • ST9400S 1-дневный сервисный программист
      • Программатор на 2 зоны
        • ST9500C Программатор на 2 зоны на 7 дней
    • Термостаты
      • Беспроводной регулятор температуры
        • Беспроводной цифровой термостат DT92E
      • Контроль температуры TPI

Схемы подключения

Описание Серия Схема электрических соединений
Котел XP XB / XW 1000-1700 321302
Котел XP XB / XW 2000 — 3400 321303
Один нагреватель / бойлер, один насос, Cert-Temp 80 с системой IID или без нее HW-120M — HW-670 А055.0
Один нагреватель / бойлер, один насос, Cert-Temp 80 с системой IID или без нее HW-200M — HW-670 A057.0
Два нагревателя / котла, два насоса, Cer-Temp HW-300 — HW-670 A059.0
Схема подключения HW-120M — Восстановление бустера HW-670 / Shure Temp AOSDG65100
Схема подключения LB / LW-500-1000 А063.0
Схема электрических соединений Dura-Max DW-720 — DW-1810 AOSDG65101
Схема подключения нескольких устройств Dura-Max DW-720 — DW-1810 AOSDG65102
Схема подключения условных обозначений Отсечка и сигнализация низкого уровня воды фунт / длина 500-1000 A064.1
Два — со смесительным клапаном или без него / Два подогревателя с ускорителями COF А309.0
Трубопроводы обычных систем HW-300 — HW-670 E107.0
1 и 2 бойлер, обратный возврат ДБ-720 — 1810 E109.0
Три котла с обратным возвратом DB-720 — DB-1810 E109.2
1 и 2 бойлер, обратный возврат LB-500, 750 и 1000 E110.0
Три котла с обратным возвратом LB-500, LB-750, LB-1000 E110.2
Метод трубопровода для низкотемпературных систем отопления фунт 500, 750, 1000 E112.0
Низкотемпературная система ДБ-710 — 1810 E112.2
Низкотемпературная система LB-500, 750, 1000 E112.3
Genesis первичный, вторичный трубопровод ГБ-200-750 E112.4
Система Linear-Temp ™ DB-720 — DB-1810 E115.0
Linear Temp ™ первичный, вторичный трубопровод ГБ-200-750 E115.5
Система Linear-Temp ™ LB-500, LB-750, LB-1000 E116.0
Линейная температура HW 300 — 670 E117.0
Один нагреватель с системой IID или без нее HW-300 — HW-670 E121.0
Четыре нагревателя с системой IID или без нее HW-300 — HW-670 E124.1
Типовая схема подключения — несколько переключателей задержки насоса теплового балансира E125.0
TJERNLUNCH Индукторы тяги AOSCG66000
Схема электрических соединений котла XP XB XWH 1000-1700 324888
Схема электрических соединений котла XP XB XWH 2000-3400 324889

Схемы подключения электрических розеток

По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода.Рассчитайте общее количество проводов, разрешенных в коробке, перед добавлением новой проводки и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком. Как читать эти диаграммы

Эта страница содержит схемы подключения большинства бытовых розеток, с которыми вы столкнетесь, включая: заземленные и незаземленные дуплексные розетки, прерыватели цепи замыкания на землю (GFCI), розетки на 20, 30 и 50 ампер для цепей на 120 и 240 вольт.

Подключение заземленной дуплексной розетки

Это стандартная электрическая схема настенной розетки на 15 А и 120 В. Это поляризованное устройство. Длинный паз слева — это нейтральный контакт, а короткий паз — горячий контакт. Заземленный контакт внизу, в центре в форме полумесяца. Не используйте эту розетку, если нет провода заземления.

Эту розетку обычно можно найти в розетках в гостиной и спальне. Одним из них можно управлять с помощью переключателя и / или подключать к другим выходам в цепи.Для такой розетки на 15 ампер следует использовать кабель 14/2 с заземлением для питания цепи.

Подключение незаземленной поляризованной розетки

Это более старая версия розетки на первой схеме. Разъемы имеют разные размеры для подключения поляризованных вилок, но в них отсутствует разъем для заземления. В этой розетке не используется заземляющий провод, и отсутствует защита от поражения электрическим током, как это обеспечивает заземленная розетка.

При замене незаземленной поляризованной розетки используйте этот тип, а не заземленный тип, упомянутый ранее, если только он не заземлен перемычкой с металлической розеткой, которая привязана к заземлению служебной панели дома через сплошной металлический кабелепровод.

Подключение незаземленной неполяризованной розетки

Это самая старая версия настенной розетки, которую вы найдете. У него отсутствует заземляющий контакт, а разъемы для вилок имеют одинаковый размер. В этих устройствах не использовался провод заземления, и оба разъема для вилки были одинаково полярны. Оба провода, используемые с этими розетками, обычно были черными.

В этой конфигурации любой провод в цепи может быть всегда горячим, и нет никакой защиты от поражения электрическим током.При замене незаземленного устройства в более старой цепи, подобной этой, используйте поляризованное устройство, указанное выше, а не заземленную розетку наверху, если только оно не заземлено на металлическую розетку, которая сама заземлена к электрической системе дома через непрерывный металлический кабелепровод.

Подключение прерывателя цепи замыкания на землю

На розетке прерывателя цепи замыкания на землю (gfci) имеется два набора отдельных клемм: клеммы линии и клеммы нагрузки. Источник из схемы должен быть подключен к линейным клеммам, и любая стандартная дуплексная розетка или другое устройство, подключенное к нагрузочным клеммам, будет защищено этим GFCI.На кухне, где доступна только одна розетка и требуются как выключатель для вывоза мусора, так и розетка gfci, можно использовать комбинацию выключатель / gfci, как показано на схеме по этой ссылке.

Чтобы подключить более одной розетки GFCI в одной цепи, подключите источник к линейным клеммам на каждом устройстве с помощью переходника. Клеммы нагрузки в этой цепи не используются. См. Дополнительные схемы подключения GFCI по этой ссылке.

Схема электрических соединений дуплексной розетки на 20 А и 120 В

Подобная дуплексная розетка на 20 А, 120 В должна быть установлена ​​в цепи с использованием кабеля 12 AWG и автоматического выключателя на 20 А.Эти розетки обычно находятся в настенных розетках на кухне, где необходимы две ответвления для раздельного обслуживания небольших приборов и холодильника.

При использовании этого устройства с тяжелой бытовой техникой, такой как стиральные машины и микроволновые печи, его следует подключать к специальному автоматическому выключателю на 20 А / 120 В. С 2014 года в прачечной для стиральной машины теперь требуется розетка GFCI.

Подключение к розетке прибора на 20 А и 240 В

Эта розетка обычно используется для больших нагрузок, например, для большого кондиционера.Розетка должна быть подключена к выделенному автоматическому выключателю на 20 А / 240 В на сервисной панели с помощью кабеля 12 | 2 AWG.

В этой проводке и черный, и белый провода используются для передачи 120 вольт каждый, а белый провод обматывается изолентой, чтобы обозначить его горячим. В этой схеме не используется нейтральный провод, а заземляющий провод подключается к клемме заземления на устройстве. Слоты настроены так, чтобы принимать только штекеры от совместимых устройств.

Подключение розетки на 30 А и 240 В

Цепи на 30 ампер когда-то были нормой для больших высоковольтных приборов, таких как сушилки для одежды и кухонные плиты.Эти сосуды больше не разрешены в новых установках, но все еще используются там, где они уже существуют.

Эта розетка обеспечивает питание 240 вольт и 30 ампер. Трехжильный кабель необходим для подключения двух проводов на 120 вольт и нейтрали, итого 240 вольт. Такая компоновка позволяет запитать нагревательные элементы в приборе, используя два объединенных 120 вольт и только 120 вольт для питания таймеров и освещения. Наименьший кабель, разрешенный для использования со схемой на 30 ампер, имеет калибр 10, но в одной из этих схем также можно найти калибр 8.Схема подключена к выделенному автоматическому выключателю на 30 А.

Схема подключения

для розетки сушилки на 30 А

Это более новая версия устаревшей розетки на 30 А, показанной на предыдущей схеме. Этот контур используется для установки новой розетки сушилки для белья. Эта розетка имеет заземление, отсутствующее в более старых 30-амперных цепях, для дополнительной защиты от поражения электрическим током.

Для такой розетки на 30 А требуется кабель 10/3 с заземлением. Кабель содержит два провода на 120 В, нейтральный провод и заземляющий провод.Эта розетка подключена к выделенному автоматическому выключателю на 30 А и обеспечивает в общей сложности 240 В для питания нагревательных элементов сушилки и 120 В для питания ламп и других функций устройства.

Подключение к розетке на 50 А и 240 В

Данная электрическая схема используется для розетки прибора на 50 А. Розетка должна быть подключена к выделенному автоматическому выключателю на 50 А с помощью кабеля 6 AWG. Цепь на 50 ампер требуется для новых установок некоторых крупных приборов, требующих 240 вольт.Два провода, по 120 В каждый, могут быть объединены для подачи высокого напряжения в цепи нагрева, а один из проводов на 120 В может обслуживать фонари или другие цепи низкого напряжения в приборе. Нейтральный провод обеспечивает обратный путь для цепи, а заземляющий провод обеспечивает дополнительную защиту от поражения электрическим током, отсутствующую в более старых 30-амперных и 240-вольтовых устройствах.

Интерактивная электрическая схема для Camper Van, Skoolie, RV и т. Д.

Прерыватель 9055G 9 , 5 футов Красный
# Артикул Описание Количество Посмотреть на Amazon
1 Клеммный блок предохранителей с предохранителем Blue 9024 (Катастрофический отказоустойчивый.Подключается непосредственно к полюсу аккумулятора.) 1 Вид
2 Системный переключатель Blue Sea (Главный системный переключатель) 1 Вид
3 Шина (250A, 4 шпильки) Blue Sea 2 Вид
4 Крышка для шины (для 4 шпилек 250A) Защита шины 2 Вид
5 4024A / Переключатель, поверхностный монтаж Между блоком предохранителей и шиной 1 Вид
6 Блок предохранителей (12 цепей) Blue Sea (распределительная панель 12 В) 1 Вид
7 Комплект предохранителей Предохранители в ассортименте (2A 3A 5A 7.5A 10A 15A 20A 25A 30A 35A) 1 Вид
8 Монитор батареи Victron BMV-712 с BlueTooth 1 Вид
Между батареей и шиной 1 Вид
10 Кабель, 2/0 AWG, 15 футов Черный Между батареей и шиной + заземление 1 Вид
12 наконечников, кабель 2/0 AWG, кольцо 5/16 ″ Подключение к шине, клеммному блоку предохранителей и аккумуляторной батарее (комплект из 5) 1 Вид
11 наконечников , Кабель 2/0 AWG, кольцо 3/8 ″ Подключение к системному переключателю и шунту (комплект из 5) 1 Вид
13 Кабель 8 AWG, 5 футов черный + 5 футов красный Между сборной шиной и блоком предохранителей 1 Вид 9 0246
14 Термоусадочное клеммное кольцо, кабель 8 AWG, кольцо № 10 Подключение к блоку предохранителей (упаковка из 3 шт.) 1 Вид
15 Термоусадочное клеммное кольцо, 8 AWG Кабель, кольцо 1/4 ″ Подключение к выключателю (комплект из 3 шт.) 1 Вид
16 Термоусадочное зажимное кольцо, 8 AWG Кабель, кольцо 5/16 ″ Подключение к шине (Упаковка из 3 шт.) 1 Вид

Теплые полы с подогревом с помощью воздушных труб

Системы лучистого отопления сейчас очень распространены для бетонных полов, поскольку они обеспечивают очень сбалансированное и комфортное распределение тепла.Эти системы чаще всего являются гидравлическими, то есть нагретая жидкость перекачивается по трубам в бетоне, которые затем излучают тепло в дом.

Гидравлические излучающие трубки для пола без плиты © Ecohome


Видеоруководство по установке трубопровода для водяного теплого пола можно посмотреть ЗДЕСЬ

Кроме того, вы можете обогреть пол с помощью электрических проводов, и это часто является наиболее доступным послепродажным решением для более счастливых ног.Даже в новых домах с принудительным воздушным отоплением коврики с электрическим обогревом иногда устанавливают под плиткой на полу в ванных комнатах для дополнительного комфорта. То, чего вы не видите, так это полы с подогревом воздуха.

Электрический провод излучающего теплого пола © Ecohome


Как заставить работать полы с воздушным подогревом:

С тех пор, как в домах были внедрены первые системы воздушного отопления, предпринимались попытки распределить это тепло через системы полов, но зачастую они терпели неудачу.Самыми проблемными из них были попытки утеплить бетонные полы стандартными металлическими воздуховодами от печей с приточным воздухом.

Обрушившийся воздуховод © Inspectapedia

Заливка воздуховодов в бетон, которые не должны выдерживать вес, часто приводила к их разрушению, что приводило к полной неэффективности системы отопления. Не разрушившиеся воздуховоды рисковали заполниться водой или, по крайней мере, влагой.Это приводило к коррозии и засорам, поэтому даже системы, которые сначала работали, подвергались риску недолгого срока службы.

Корродированный воздуховод © Inspectapedia


Что касается систем, которые действительно работали и в то время, когда они работали, они могли бы предложить хоть какой-то успех в обогреве полов, но это вызвало проблемы с качеством воздуха. Эти импровизированные системы подогрева пола функционировали аналогично любой другой системе с принудительным воздуховодом, в которой воздух из дома циркулировал через вентиляционные отверстия и возвращался холодный воздух.

Циркуляция воздуха из дома через эти напольные каналы приводила к тому, что обычная пыль и мусор, которые можно найти в любом доме, скапливались в этих напольных каналах, а со временем создавалось скопление органических веществ.

Изображение корродированного вентиляционного отверстия через Inspectapedia


Летом, когда системы не работали, заполненные пылью воздуховоды, встроенные в прохладный влажный бетонный пол, создавали идеальную среду для развития плесени.Осенью, когда системы были снова активированы, воздух, циркулирующий через грязные и заплесневелые воздуховоды, распространял бы твердые частицы и споры плесени по всему дому. Информацию о важности качества воздуха в доме и о том, как его улучшить с помощью систем вентиляции ERV и HRV, см. ЗДЕСЬ.

Во время инспекций с помощью телекамер с дистанционным управлением были сделаны еще менее интересные открытия, включая змей, насекомых, мертвых грызунов и их экскременты. Если вы действительно хотите , вы можете прочитать об этом здесь.

Как можно исправить эти недостатки:

  • Сделайте это герметичной замкнутой системой, чтобы воздух в системе отопления не обменивался с воздухом в доме.
  • Установите нержавеющий воздуховод.
  • Выдержите бетон для удаления влаги перед активацией системы.

Компания Legalett, возникшая несколько десятилетий назад в Швеции, теперь производит и продает системы полов с подогревом по всей Северной Америке. Это единственная известная нам компания, которая предоставляет эту систему; если кто-то знает других, сообщите нам об этом в разделе комментариев внизу.

Почему система лучистого пола Legalett работает:

Системы лучистого теплого пола Legalett полностью залиты бетоном, включая коробку обогревателя. Это система с замкнутым контуром, в которой воздух проходит через 2- или 4-дюймовые трубы из ПВХ (которые не вызывают коррозии), поэтому пыль из воздуха в доме не попадает в систему. Здесь нет открытых форточок, поэтому нет точки доступа для грызунов и насекомых.

После заливки бетона Legalett требует, чтобы полы были выдержаны с помощью строительного обогревателя под открытым небом (входит в комплект поставки системы), который поддерживает температуру 28 ° C в течение 3 недель, прежде чем будут установлены постоянные обогреватели.Это удаляет влагу из бетона и предотвращает коррозию металлических компонентов в корпусе нагревателя.

Преимущества лучистых полов с воздушным отоплением перед водяными:

  • Нагревательные элементы Legalett встраиваются в пол вместе с трубами, поэтому им не требуется стена в механическом помещении для размещения котлов и коллекторов. Доступ к блокам осуществляется через небольшой люк, заподлицо с бетоном, и их можно разместить в любом месте дома — в механическом помещении, под приборами или в шкафу.
  • Металлическая рама коробки жестко смонтирована и встроена в бетон для размещения нагревательных элементов. Сами нагревательные блоки подключаются непосредственно к корпусу, чтобы их можно было легко снять для обслуживания.
  • В нагревателях
  • используются стандартные детали, поэтому в долгосрочной перспективе, когда истечет гарантия, блоки могут быть легко сняты и отремонтированы в любой мастерской по ремонту электроники с использованием общедоступных деталей.
  • Первые 10–12% мощности каждой зоны полностью изолированы, вторые 10–12% — полуизолированы — это заставляет самый горячий воздух двигаться дальше по трубам, чтобы более равномерно распределять тепло по полу.
  • Поскольку система полностью встроена в пол, тепло также полностью удерживается в полу, поэтому в механическом помещении не происходит накопления тепла, как это обычно бывает с жидкостными системами.
  • Воздух с пониженной производительностью должен удерживать тепло по сравнению с водой, что снижает риск перегрева.
  • При установке гидравлической системы трубок необходимо проявлять особую осторожность, поскольку случайное протыкание трубки приведет к неэффективности системы. Система трубок с воздушным обогревом не находится под давлением, и жидкость не вытекает, поэтому случайное попадание винта в воздушную трубку не имеет значения.
  • Каждая система и компоновка зон спроектированы специально для равномерного отвода тепла. Предоставляется подробный список разрезов и инструкции, что делает установку простой и быстрой.
  • Системы
  • могут использоваться вместе с тепловыми солнечными воздухонагревателями, которые менее рискованны (и менее дороги), чем тепловые солнечные водонагреватели.

Изоляция воздушных трубок возле выхода из нагревательной коробки для лучшего распределения тепла © Ecohome


Может ли лучистый пол с подогревом обеспечить все необходимое тепло для дома?

Теоретически да, но он не будет соответствовать требованиям Строительного кодекса Канады.Согласно нормам, вентиляционный воздух не может поступать в здание при температуре ниже 17 ° C на уровне пола и не ниже 13 ° C из вентиляционных отверстий, расположенных высоко на стенах или потолке. По этой причине каждая полностью канальная система вентиляции в доме с любым типом лучистого тепла потребует дополнительного обогрева для нагрева вентиляционного воздуха до температуры окружающей среды.

Стоит отметить: это требование в кодексе не имеет ничего общего с тем, способна ли система отопления обеспечивать полную тепловую нагрузку здания, это просто о комфорте и обеспечении того, чтобы мы не получали травм от ходьбы. мимо вентиляционного отверстия, доставляющего воздух с леденящей до костей температурой 16 ° C.

В традиционных системах отопления, таких как печи с принудительной подачей воздуха, вентиляционный воздух обычно смешивается с уже нагретым воздухом в помещении для достижения указанных выше температур. Поскольку эта опция недоступна для систем лучистого отопления, для вентиляции необходимо использовать подогреватель. Большинство систем HVAC предлагают это, и это не дорогостоящее обновление.

Могут ли теплые полы с воздушным обогревом обеспечивать достаточно тепла?

Да, могут. Хотя правда, что вода может переносить гораздо больше тепла, чем воздух, это не значит, что ее недостаточно.Реактивный двигатель Boeing может обеспечить большую мощность, чем 4-цилиндровый двигатель Toyota, но если бы вы покупали Toyota и у вас был выбор между этими двумя двигателями, что бы вы выбрали? Больше не всегда лучше. Любая система отопления дома должна быть спроектирована и рассчитана с учетом тепловой нагрузки конкретного здания.

В герметичном и хорошо изолированном бунгало, оборудованном ERV или HRV с встроенным подогревателем свежего воздуха (в соответствии с требованиями кодекса), система обогрева пола Legalett может обеспечить все дополнительное тепло, которое требуется зданию при нормальной эксплуатации.Они обеспечили полную тепловую нагрузку (без учета подпиточного тепла) для зданий площадью до 35 000 квадратных футов.

Система подогрева пола — это только часть того, что предлагает компания, они поставляют инженерные комплекты плит перекрытия и установили более 2 миллионов квадратных футов в Северной Америке.

2-дюймовые трубки с воздушным подогревом © Legalett


Отопление электричеством, но без пиковых тарифов:

Дополнительное преимущество, которое может быть реализовано с любым бетонным полом с подогревом (воздушным, электрическим или водяным), заключается в том, что сам пол действует как тепловая батарея.Нагретой бетонной плите потребуется много времени, чтобы остыть, достаточно долго, чтобы выдержать часы пик.

Полы можно держать на таймере, который может включаться не раньше 19:00 и снова отключаться к 7:00, чтобы избежать пикового дневного режима. Хорошо изолированный теплый бетонный пол может легко сохранить тепло в доме в течение 12 часов, позволяя отапливать дом электричеством по доступной цене в регионах с высокими пиковыми тарифами на электроэнергию без использования ископаемого топлива.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
