Подключение теплого пола к электричеству, схема
Содержание
- Особенности подключения
- Особенности подключения терморегулятора
- Как рассчитать количество терморегуляторов
- Подключение через розетку
- Подключение через щиток
- Подключение без терморегулятора
- Инструкцию подключения инфракрасного пола
- Заключение
На сегодняшний день система теплого пола стала пользоваться большой популярностью. Объясняется это разными причинами. В частности, теплый пол позволяет равномерно прогревать всю площадь помещения. Плюс ко всему, можно достичь отличного микроклимата внутри всего помещения. Однако, чтобы работа электрического подогрева работала корректно, необходимо разобраться с вопросом, как выполнить подключение электрического теплого пола. Именно об этом и пойдет речь в этой статье. В ней будут рассказаны разные варианты выполнения этой работы.
Особенности подключения
Электрический теплый пол подключается главным образом через терморегулятор.
Безусловно, подобные работы лучше всего доверить квалифицированному специалисту электрику, однако разобравшись со схемами подключения, можно справиться и самостоятельно. В большинстве случаев на самих терморегуляторах предоставляется схема подключения. Отталкиваясь от нее, можно разобраться во всем самостоятельно. Кроме всего прочего, существует два способа того, как можно подключить электрический обогрев:
- Через щиток.
- Через терморегулятор.
Если выбран вариант с прямым подключением от электрического щитка, то эту линию необходимо обеспечить отдельным автоматом. Это будет хорошо, так как в случае скачка напряжения, автомат сработает и снимет нагрузку с электрических теплых полов. Можно выполнить подключение терморегулятора через розетку.
Если говорить за терморегуляторы, то они сегодня существуют самых разных видов. Например, это могут быть электронные и механические. При их покупке они комплектуются температурным датчиком, клеммами, инструкцией по монтажу и эксплуатации.
Важно! Существует одно важное условие при подключении теплого пола. Максимальный ток, потребляемый электрическими теплыми полами, должен соответствовать максимальному току, который способен пропустить через себя терморегулятор.
Также стоит выделить и другую интересную особенность, которая поможет разобраться с деталями того, как подключить все правильно и быстро. Провода имеют разные цвета:
- Белый – фаза. На схеме преимущественно он обозначается буквой L.
- Синий – ноль. На схемах он изображен буквой N.
- Желто-зеленый – земля.
Что касается проводов, идущих от электрической сети, то они не всегда имеют подобную цветную маркировку. Чтобы найти фазу или ноль, здесь вам потребуется индикатор тока. Если лампочка на индикаторе загорается, значит, это фаза, если нет, то земля.
Особенности подключения терморегулятора
Прежде всего необходимо определить место, где будет установлен терморегулятор. Он будет осуществлять контроль всей работы системы электрического теплого пола.
К нему будут подводиться провода от теплого пола. Сегодня существует их большое разнообразие. Например, есть термостаты, в которых уже интегрирован температурный датчик. Монтаж осуществляется на высоте, не более 1,5 метра от пола. Если высота будет большей, то его работа будет некорректной. Более того, выбранное место должно быть полностью защищено от прямых попаданий солнечных лучей.
Перед подключением, необходимо решить, как именно будет осуществлено подключение теплого пола к электричеству схема. То есть непосредственно через щиток или через розетку. Так, в выбранное место устанавливается терморегулятор. К нему необходимо подвести фазу, ноль и заземление. От терморегулятора необходимо сделать штробу, в которую будет погружен провод. Это позволит спрятать все кабеля. В частности, от терморегулятора будет идти две гофрированные шланги, в которые укладывается один кабель для укладки температурного датчика, а второй для запитки всего теплого электрического пола.
Как рассчитать количество терморегуляторов
Как уже стало ясно, подключить электрический обогрев возможно через терморегулятор.
Поэтому прежде всего необходимо разобраться с тем, какое будет количество терморегуляторов. Прежде всего следует определить, сколько комнат будет отапливаться именно таким способом. Если их будет несколько, то рекомендуется в каждом отдельном помещении установить индивидуальный терморегулятор. Безусловно, это выходит довольно-таки затратно, но так, вы сможете контролировать температуру в каждом отдельном помещении.
Такое решение имеет массу плюсов. Например, если стелиться электрический теплый пол в подсобном помещении, то там необходима температура одна, а в жилом иная. Как следствие, полностью исключается вероятность того, что на электросеть будут оказываться сильные нагрузки.
Важно! Наличие в каждом отдельном помещение терморегулятора, позволит выставить программу. Например, в некоторых помещениях, можно отключать обогрев на ночь, или, наоборот, включать.
Установка нескольких терморегуляторов также влечет за собой и то, что на каждый из них устанавливается индивидуальный температурный датчик.
Только так вся система будет работать исправно, а во всем помещении вы сможете поддерживать комфортную температуру. Итак, ознакомившись со всеми особенностями подсоединения электрического теплого пола, рассмотрим небольшие инструкции по последовательности всего процесса.
Подключение через розетку
Весь технологический процесс состоит из нескольких этапов. Прежде всего устанавливается термостат. Он может быть накладной или встраиваемый. Если установка будет скрытой, то изготавливается штроба для прокладки кабеля. Далее к распределительной коробке необходимо подвести фазу, ноль, заземление. Все это выводится из розетки. Далее в штробу кладете два кабеля (от термодатчика и нагревательного элемента электрического теплого пола). Подключается все согласно предоставленной схеме от производителя.
Подключение через щиток
В этом случае схема подключения электрического пола практически не отличается от того, что описано выше. Единственное различие в том, что на щиток устанавливается УЗО, который служит в качестве предохранителя.
То есть от терморегулятора, все провода для сети направляются к установленному УЗО в электрическом щитке.
Подключение без терморегулятора
Есть еще одна схема, которая подразумевает бюджетный вариант подключения теплого пола без использования терморегулятора. В этом случае провод, выведенный от нагреваемого элемента непосредственно направляется к электрическому щитку, в котором устанавливается УЗО. Минус этой системы в том, что придется вручную контролировать работу всей системы отопления.

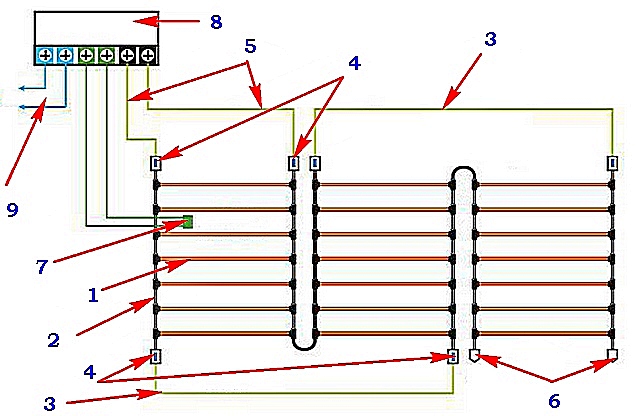

Инструкцию подключения инфракрасного пола
Пленочный инфракрасный пол сегодня часто используется для организации отопления внутри помещения. В этом случае в качестве нагревательного элемента выступает нагревательный мат. На нем имеются полоски углеродного полимера. Принцип и схема подключения сводится к следующей простой инструкции:
- Прежде всего укладываете нагревательный мат по всей длине помещения. Концы, где выходят провода должны быть направлены в сторону терморегулятора.
Так, вы сможете сэкономить на проводе. - Каждый стык на инфракрасной пленке заклеиваете скотчем.
- Между слоями ИК-пленки помещаете специальные клеммы. Один конец клеммы должен сверху, где имеется медная шина.
- Далее клеммы зажимаются плоскогубцами.
- К этой клемме подсоединяется провод, также на зажимах.
- Каждый последующий мат подсоединяется по такой же схеме.
- Каждую клемму необходимо заизолировать битумным скотчем.
- Между собой все отдельные маты соединяются таким же способом, то есть последовательным.
Так, вы сможете сэкономить на проводе.Вот по такой схеме осуществляется подключение инфракрасной пленки. Дополнительно вы можете посмотреть видео в конце этой статьи, чтобы наглядно увидеть все эти технологические нюансы. Только так вы сможете закрепить всю теорию практикой.
Заключение
Итак, для нормальной и корректной работы электрического теплого пола крайне важно строго придерживаться технологии подключения электрического теплого пола.
Со всей работой вы сможете справиться и самостоятельно. Единственное, для этого необходимо придерживаться всех рекомендаций и советов в этой статье. Данное отопление будет экономить вам электроэнергию, а если сделать все правильно, то вы сможете особо не контролировать. Использование терморегуляторов, позволит максимально автоматизировать весь процесс работы электрического теплого пола, уложенного в полу. Надеемся, что этот материал помог вам разобраться в этом непростом вопросе. Дополнительно можете посмотреть подготовленный видеоматериал. Если вы имеете опыт в этой сфере, то можете оставлять комментарии к этой статье, делясь опытом с другими начинающими домашними умельцами, которые привыкли делать все своими руками.
- Как правильно установить варочную панель в столешницу
- Как установить инфракрасный обогреватель самостоятельно
- Как подключить кондиционер к электросети самому
- Подключение телефонной розетки rj11, схема
Теплый пол электрический: схема подключения
Определенные виды нагревательных элементов, располагающихся ниже уровня напольного покрытия, объединены в общую систему и представляют собой теплый пол электрический, схема подключения которого обеспечивает его надежную работу.
Для того чтобы правильно выполнить данную процедуру, нужно знать принцип работы основных систем и особенности подключения каждой из них.
Содержание
Принцип работы теплого пола
Подключение всей системы теплого пола к электрической сети осуществляется с помощью терморегулятора. Этот прибор специально предназначен для контроля за уровнем нагревания. Подключение электрического теплого пола выполняется в установленном порядке, а элементы системы нагрева укладываются по определенной схеме, в зависимости от используемых нагревателей и особенностей помещения.
Электрические нагревательные элементы могут быть нескольких видов и применяться в различных вариантах. Чаще всего, практикуется использование нагревательного резистивного кабеля. Это кабель с хорошей изоляцией, имеющий высокое электрическое сопротивление. При прохождении через него электрического тока, происходит нагрев с последующим выделением тепла, в соответствии с законом Джоуля-Ленца. По этому принципу работают практически все нагревательные элементы.
Сечение обычных проводников и материалы для их изготовления подбираются таким образом, чтобы при значительных нагрузках обеспечивалось максимальное снижение тепловых потерь. В системах теплых полов, наоборот, используются элементы, способные в больших количествах выделять тепловую энергию в течение длительного времени. Основные эксплуатационные характеристики, при этом, остаются без нарушений. Конструкция электрического теплого пола включает токопроводящую резистивную нить, выделяющую тепло и слой изоляции из термостойкого ПВХ-пластита. Внутри этих кабелей проходит одна или две токопроводящие жилы.
Двухжильный кабель покрывается дополнительным изоляционным слоем. Он располагается между экраном из тонких медных проводков и термостойкой изоляцией жил. Первая жила является нагревательным элементом, а вторая – обычным токопроводящим проводником. Обе жилы расположены параллельно, благодаря чему снижается уровень излучения электромагнитного поля и его негативное воздействие на окружающих.
В процессе эксплуатации необходимо соблюдение определенного баланса между теплом, выделяемым нагревательным элементом и его отводом в сторону нагреваемого пола. Поэтому все участки пола, прилегающие к кабелю, должны иметь однородную структуру для равномерного распределения тепловых и механических нагрузок.
При решении вопроса, как подключить электрический теплый пол, нередко используются тепловые маты, которые почти ничем не отличаются от резистивного кабеля. Единственным отличием является специальная теплоизолирующая негорючая пленка, применяющаяся в качестве изоляции. Современные технологии представляют теплый пол, основой которого служит пленка, толщиной, примерно, 0,5 мм. В нее вмонтирован карбоновый полупроводник в виде тонких полос. Их нагревание также обеспечивается электрическим током.
В системах теплых полов нередко используется саморегулирующийся нагревательный кабель. Он оборудован лишь обычными токопроводящими жилами, у которых отсутствует функция нагрева.
Между ними располагается матрица с большим количеством независимых полупроводниковых элементов, реагирующих на изменения температуры окружающей среды.
В случае охлаждения какого-либо участка такого кабеля, полупроводники внутри матрицы создают структуру в виде большого количества дорожек. Через них проходит электрический ток, нагревая сам кабель и окружающую его среду. Когда полупроводниковая структура достигает средней температуры, в ней происходит рост электрического сопротивления. За счет этого течение тока снижается и выделение тепла начинает уменьшаться. При сильном нагреве сопротивление еще больше увеличивается и проводимость на данном участке кабеля резко снижается.
Оба способа позволяют регулировать температуру обогрева без использования в схеме терморегулятора и температурных датчиков. В отличие от резистивных, саморегулирующиеся кабели не требуют однородной структуры полов для передачи тепла. Они позволяют создавать различные температурные нагрузки на отдельных участках, считаются надежными и удобными в эксплуатации.
Подключения теплых полов
Использование электрических теплых полов позволяет создать в доме максимально комфортный температурный режим. Однако, прежде чем решать вопрос, как подключить теплый пол, необходимо выяснить тип используемого нагревательного элемента.
В конструкциях используются уже известные кабели – резистивный и саморегулирующийся. Многие отдают предпочтение термоматам, выполненным в виде тонкого, рулонного материала с теплоисточником, запаянным внутри в специальное полотно. Широко используется нагревательная пленка с карбоновыми стержнями или углеродными и биметаллическими волокнами, выполняющими функцию теплоносителей.
Для каждой системы имеется собственная схема подключения теплого пола, при которой разводка выполняется индивидуально. Когда используются кабельные тепловые элементы, большое значение имеют правильные расчеты шага укладки во избежание избыточного выделения тепла и неравномерного нагрева покрытия полов.
Расчет общей длины кабеля производится в соответствии с его мощностью и обогреваемой площадью.
Для расчета мощности кабеля воспользуйтесь нашим калькулятором теплых полов. Для нагревательных матов и пленки таких расчетов не требуется. Все необходимые рекомендации по использованию данных конструкций, а также схема подключения электрического теплого пола, указываются производителем в инструкции или на упаковке.
Все элементы составляют единую цепь с терморегулятором, и все вместе подключаются к электрической сети. Подключение можно выполнить самостоятельно. При отсутствии навыков работы с электроприборами лучше всего пригласить квалифицированного специалиста.

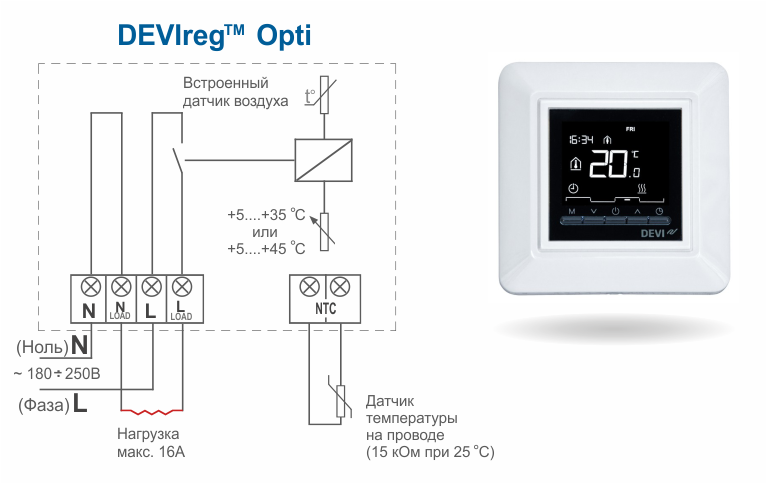

Как подключить теплый пол к терморегулятору
В большинство систем теплых полов активно используются терморегуляторы, с помощью которых осуществляется управление температурным режимом. В настоящее время существует два типа этих устройств. Механические приборы настраиваются вручную, а все необходимые параметры регулируются специальным реостатом. Основой электронных терморегуляторов являются программирующие устройства.
Они могут быть сенсорными или кнопочными. В этом случае система работает в установленные промежутки времени и в заданном температурном режиме.
Схема подключения теплого пола к терморегулятору предполагает установку прибора на высоту примерно 1,5 м от уровня пола. Место установки выбирается таким образом, чтобы на устройство не попадали прямые солнечные лучи и тепло из дополнительных источников. Непосредственное подключение теплого пола к терморегулятору осуществляется через соединительные провода, а сам прибор подключается стационарно, через электрический щит или розетки. Как правило, на корпус терморегулятора наносится схема подключения, существенно облегчающая и упрощающая эту процедуру.
Все виды терморегуляторов совместимы с любыми типами теплых полов. При монтаже систем сразу в нескольких помещениях, рекомендуется устанавливать приборы совместно с каждым отопительным контуром. Такая схема эффективна при соединение теплых полов между собой. Она защищает сеть от перегрузок, позволяет эксплуатировать системы независимо друг от друга в различных температурных режимах.
После монтажа термостата выполняется подключение теплого пола к электричеству. Фазный провод выводится в распределительную коробку, сюда же подключается ноль и заземление. В стене нужно сделать штробу для пластиковых трубок. Одна из них предназначена для укладки силовых проводов нагревательного элемента, а другая – для провода температурного датчика. Когда решается вопрос, как правильно подключить теплый пол, в этом случае датчик температуры должен быть установлен под финишное покрытие пола.
Подключение вашей излучающей системы | | Теплый пол своими руками
Стандартные схемы подключения контроллеров I-Link
Содержание
- Стандартные схемы подключения контроллеров I-Link
- Мы предлагаем неограниченную техническую поддержку по бесплатному телефону 866-теплые пальцы (927-6863) Базовый контроллер для одной зоны
- Базовый контроллер для «несколько зон»
- Специальные схемы подключения для контроллеров i-Link
- Включение котла с помощью контроллера для одной зоны
- Активация газового клапана с зонального контроллера
- Подключение теплообменника/системы первичного контура
- Подключение термостата
- Термостат Honeywell Pro 1000 (6 клемм)
- Подключение и настройка термостата Honeywell Pro 100 (8 клемм)
- Термостат марки Robert Shaw
- Управление насосом с помощью «датчика пола»
- Дифференциальный контроллер солнечного коллектора
- Краткое справочное руководство
- Выбор треугольника T
Важное примечание: За исключением электрокотла, t здесь нет прямого электрического соединения между любым реле I-Link и любой моделью водонагревателя по требованию. Единственным электрическим подключением к водонагревателю On Demand / Tankless,… является питание (вилка) к/от устройства (независимо от количества зон) . Водонагреватель срабатывает, когда устройство определяет расход не менее 1/2 галлона в минуту. Водонагреватель активируется, когда какая-либо или все зоны требуют нагрева, а насос(ы) циркулируют жидкость через устройство, таким образом создавая «поток», который сигнализирует о включении водонагревателя!
Краткое руководство по подключению для многозонных систем. Для получения более подробной информации прокрутите страницу вниз для получения дополнительных схем.
Мы предлагаем неограниченную техническую поддержку ~ по бесплатному номеру 866-теплые пальцы ног (927-6863)Базовый контроллер для одной зоны
Итак…..Если у вас простая однозонная излучающая система и вы используете I- Подключите реле SP-81 , которое мы поставили вместе с вашей системой, следуя приведенной ниже схеме.
Контроллер одной зоны включает насос, когда термостат требует тепла.
18/2 Провод термостата от термостата в зоне подключается к клеммам R/W. Красный или белый могут идти к любому терминалу. Отодвинув язычок над клеммной колодкой, можно легко вставить провод. Для питания системы лучистого отопления (реле/насос) рекомендуется электрический провод 14/2 Romex.
ПРИМЕЧАНИЕ. «Питание термостата» на приведенной выше схеме указывает на то, что напряжение 24 В переменного тока поступает от контроллера для питания цифрового дисплея термостатов, в которых для этой цели не используются батареи. Термостаты которые мы продаем используйте батареи , поэтому эта функция не требуется для цифрового дисплея на наших термостатах. Но, прежде всего, не подключайте к этим клеммам линию 120 В переменного тока.
(вернуться наверх)
Базовый «многозональный» контроллер
Системы с несколькими зонами обычно управляются одним блоком, содержащим несколько реле.
Как и вышеприведенный SP-81, многозональные контроллеры используют одну и ту же базовую конфигурацию клеммной колодки для низкого напряжения (термостат) и сетевого напряжения (работа циркуляционных насосов). Ряд оранжевых выступов вдоль верхней части панели контроллера позволяет вставлять провода термостата, а блок клеммных винтов вдоль нижней части с маркировкой N (нейтраль) и L (нагрузка) упрощает подключение каждого зонального насоса.
Конечно, во всех приложениях блок реле должен получать питание от линии 110 В (см. схему ниже) от щита. Либо это, либо ответвление от существующей цепи может быть проведено к блоку контроллера. Также рекомендуется подключить стандартный выключатель света к цепи контроллера, чтобы всю излучающую систему можно было отключить в одном центральном месте. Если ваш релейный блок подключен через переключатель, вам не придется полагаться только на термостаты, чтобы отключить вашу систему во время сезона охлаждения. Эта функция может помешать кому-то «играть» с вашими термостатами и нагревать ваш пол летом.
В этом примере соединения термостата выполняются в верхнем ряду «Т», клеммы Т1, Т2, Т3 и т. д. Циркуляционные насосы подключаются к нижним клеммам высокого напряжения для зон 1, 2, 3 и т.д. на блоке 120 вольт. Линии от источника питания (электрощита) подключаются к N (общий) и L (горячий). Установленная на заводе перемычка не перемещается.
Ниже приведен еще один пример многозонного контроллера (i-Link SP-83), но для очень простой системы. Другими словами, контроллер — это не что иное, как три зоны теплого пола, активируемые тремя термостатами. Нет необходимости использовать клеммы «системный насос», нет необходимости использовать клеммы «ХХ» для включения бойлера и нет «приоритетной зоны» для косвенного водонагревателя.
Базовая проводка практически одинакова для всех многозонных контроллеров. Многозональный контроллер может содержать от двух до шести реле, но процедура подключения остается неизменной. Конечно, контроллер i-Link также может быть подключен для специальных приложений, наиболее распространенные из которых показаны ниже.
(вернуться наверх)
Специальные электрические схемы для контроллеров i-Link
В некоторых ситуациях контроллер i-Link должен делать больше, чем просто активировать циркуляционный насос каждый раз, когда зона требует тепла. Следующие схемы иллюстрируют три общих специальных приложения.
Включение котла с помощью контроллера одной зоны
Контроллер одной зоны включает котел каждый раз, когда зона требует тепла зональный термостат требует тепла. Эти клеммы не подают напряжение на котел. Сам котел содержит трансформатор, который активируется всякий раз, когда замыкается этот контур.
(вернуться наверх)
Используйте приведенную выше схему «мультизон», если у вас более одной зоны и вам нужно использовать «конечный выключатель» ( XX соединения ) на контроллере i-Link для включения котла всякий раз, когда какая-либо из излучающих зон требует тепла.
Активация газового клапана с помощью зонального контроллера
Контроллер активирует газовый котел всякий раз, когда зона требует тепла
Контроллер может взаимодействовать с существующим трансформатором котла и активировать газовый клапан, используя приведенную выше схему.
(вернуться наверх)
Электропроводка системы теплообменника/первичного контура
Активация «насоса системы» всякий раз, когда какая-либо зона требует тепла
Это схема для использования с теплообменником или системой первичного контура . Насос, управляющий теплообменником/первичным контуром, называется системным насосом . Очевидно, что он должен запускаться, когда любая зона требует тепла.
Для (любого) соединения насоса первичного контура или насоса теплообменника, как нейтрали (белый провод), так и нагрузки (черный провод) к соединениям «системного насоса» в нижней части блока реле (эти соединения находятся слева от соединения насосов зоны. Все провода заземления будут соединены между собой внутри релейной коробки. Провода заземления будут заземлены на источнике питания или от него, пройдут через релейную коробку (через кабельную гайку) и заканчиваются на каждом насосе.
Установленная на заводе перемычка остается на месте.
(наверх)
Подключение термостата
Термостат Honeywell Pro 1000 (6 клемм)Pro Th2000 — это универсальный многофункциональный термостат, очень простой в использовании и проводке. Но вы никогда не узнаете об этом, взглянув на РУКОВОДСТВО ПО УСТАНОВКЕ Honeywell. Поэтому мы рекомендуем вам использовать эту страницу и прилагаемую фотографию, чтобы сделать процесс быстрым и простым.
ШАГ 1 : рекомендуется использовать провод термостата калибра 18. Можно использовать три (3) провода (R-W и C), если вы решите использовать функцию питания 24 В от реле и устранить необходимость в батареях для термостата Honeywell. Эти провода подключаются к клеммным соединениям реле и термостата (R-W и C). Снимите переднюю крышку и подключите один из проводов термостата калибра 18/2 к клемме «R», а второй провод — к клемме «W». Провода полностью взаимозаменяемы. Но для простоты подключите «красный» провод термостата к клемме «R», а «белый» провод термостата к клемме «W».
9и v) и удерживая их в течение трех секунд. Это переводит вас в режим «программирования».
B) Находясь в режиме «программирования», одновременно нажмите обе кнопки и переключайтесь между цифрами вверх, чтобы перейти в режим программирования №5.
C) Заводская настройка — «1» (5-минутная задержка «включена»), и вам нужно установить этот режим на «0», чтобы деактивировать функцию 5-минутной задержки.
D) Нажмите кнопку переключения «вниз» («v»), и на экране отобразится «0».
E) Нажмите оба переключателя еще раз, чтобы выйти из режима «программирования». Отобразится текущая «заданная» температура.
ШАГ 4: Используйте кнопки-переключатели, чтобы установить термостат на любую желаемую температуру.
Расположение проводов для Honeywell Pro 1000 (модель с 6 клеммами)
Подключение и установка термостата Honeywell Pro 1000 (8 клемм) Версия Pro 1000 с «8 клеммами» также проста в использовании.
провод и программа, но настроены немного по другому. Вместо (2) 3-контактных блоков, слева и справа, эта версия имеет (1) вертикальный 8-контактный блок посередине. Выглядит так:
Процедура настройки выглядит следующим образом:
ШАГ 1 : Снимите переднюю крышку и подсоедините один из проводов термостата калибра 18/2 к клемме «R», а второй провод к клемме «W». » Терминал. Провода полностью взаимозаменяемы. Но для простоты подключите «красный» провод термостата к клемме «R», а «белый» провод термостата к клемме «W».
ШАГ 2: Установите (2) батареи AAA и установите на место крышку. 9и v) пролистывает различные функции. Переключайтесь, нажимая обе кнопки, пока не дойдете до функции №15. Используйте стрелку вниз, чтобы установить эту функцию на 0 (ноль).
Примечание: Вам не придется переключаться четырнадцать раз, чтобы перейти к функции №15. На самом деле, вам нужно будет переключиться только три раза.
Это потому, что разработчики термостатов не считают последовательно, как все мы. Они инженеры, и в их непознаваемом квантовом мире числа представляют эзотерические концепции дизайна, а не упорядоченную систему расположения. Нам, убрав банан из грозди из шести, остается пять бананов. Для инженера Honeywell пять оставшихся бананов представляют «функцию № 13». Добавление банана в связку будет выражаться как «функция № 23», или, говоря простым языком, 6 бананов.
Если у вас есть термостат марки Robert Shaw , используйте следующую схему.
Принципиальная схема Роберта Шоу
(возврат наверх)
Управление насосом с помощью «датчика пола»
Термостат/датчик пола AZEL D-508F
com/images/D-508Finstruction.pdfДля напольного датчика/термостата Azel (D-508) необходимы четыре (4) провода (калибр 18). Клеммы «R&C» (питание 24 В) на реле подключаются к клеммным соединениям «R&C» на термостате D-508. Клеммы термостата «R&W/TT» на реле подключаются к клеммам № «1 и 2» на термостате D-508. Важно отметить, что при удлинении проводов датчиков (калибра 22), идущих от клемм «SS» на термостате, рекомендуется использовать многожильный провод. для обеспечения абсолютной непрерывности, так как это устойчивый к омам датчик.
Датчик/реле отключения
использует небольшой датчик для активации циркуляционного насоса. Сам датчик представляет собой небольшой термистор, обычно вставленный в короткую трубку из PEX, залитую в излучающую плиту. Конечно, датчик также может быть установлен в полости балки для контроля температуры пола в системе сшивания. Этот датчик контролирует температуру фактического пола и игнорирует температуру воздуха в помещении.
Это очень полезно в лучистых зонах с более чем одним источником тепла.Если система принудительной вентиляции или дровяная печь регулярно используются, например, в лучистой зоне, стандартный термостат контроля воздуха, обычно используемый для управления полом, большую часть времени будет выключен. Вместо этого встроенный датчик позволяет пассажирам поддерживать базовую температуру пола.
Johnson Controls «Контроллер заданного значения» Запорный и температурный термистор:
- коробка Джонсона
- Датчик пола
- Схема подключения
Также доступен правильный подводной датчик пола
. В этом случае датчик пола не питает напрямую циркуляционный насос. Вместо этого он работает очень похоже на стандартный настенный термостат низкого напряжения — он подключается к реле, которое, в свою очередь, приводит в действие циркуляционный насос.
Приложения, использующие низкое напряжение 9Датчик отключения 0050/реле подключены, как показано на фотографиях ниже.
- Макет, показывающий низковольтный «датчик пола», подключенный к реле I-Link.
- Проводные соединения крупным планом
Другие области применения датчика так же разнообразны, как и ваше воображение. Его можно использовать, например, для контроля температуры воды в накопительном/резервном резервуаре. Датчик крепится к одной из труб, входящих или выходящих из накопительного бака, изолированных пеной или стекловолокном, затем от датчика к реле проходит линия термостата 18 калибра.
Когда температура в резервуаре падает до установленного вами значения, включается циркуляционный насос и забирает тепло из теплообменника. Эта установка будет полезна для системы, в которой используется открытый дровяной котел, подключенный к постоянно активному теплообменнику. В зависимости от заданных вами параметров накопительный бак получает необходимое ему тепло от теплообменника для поддержания постоянной температуры в баке.
Таким способом можно нагреть любой теплоноситель, включая гидромассажные ванны, тепличные грядки, аквариумы, червячные фермы, полотенцесушители и т.д.
Этот контроллер также можно использовать в обратном направлении. Другими словами, реле может быть активировано, когда температура в баке с водой поднимается до заданного значения, и бак необходимо охладить.
Чаще всего для этого подхода используется «Комплект сброса тепла» , сантехника, которую мы используем для отвода избыточного тепла от солнечного контура. Перемычки внутри A419 настроены на РЕЖИМ ОХЛАЖДЕНИЯ (обе перемычки – перемычка 1 и перемычка 2 – находятся в «снятом» положении на своих штырях), а датчик присоединен к ГОРЯЧЕЙ выходной трубе бака-аккумулятора. При достижении высокой уставки в накопительном баке включается циркуляционный насос сброса тепла.
Пружинный таймер для систем снеготаяния
(наверх)
Дифференциальный контроллер солнечного коллектора
Resol DeltaSol BS
Дифференциальный контроллер Resol, называемый тепловым реле .
Как следует из названия, это реле активирует насос или насосы, когда достигается диапазон (или разница) между двумя температурами. Другими словами, когда температура в солнечном коллекторе на X градусов выше, чем температура на дне резервуара для хранения солнечной энергии, дифференциальный регулятор активирует необходимый(е) насос(ы) и всасывает это полезное тепло в систему.
Передача тепла из более горячего резервуара в более холодный для выравнивания температуры в обоих резервуарах и увеличения общей накопительной емкости — еще одно распространенное применение дифференциального регулятора.
Два датчика (резервуар и солнечный) необходимы для правильного «дифференциала». Датчик бака прикреплен к трубе возле дна бака для хранения солнечной энергии или в специальном «колодце» в некоторых баках.
Второй датчик считывает температуру воды на выходе из солнечных коллекторов. Оба датчика должны быть изолированы (стекловолокном или пеной), чтобы температура окружающей среды не влияла на показания.
Следует отметить, что датчик, закрепленный на горячей трубе, НЕ будет точно считывать фактическую температуру воды. На самом деле вода обычно на 15–20 градусов теплее, чем показывает датчик.
К счастью, для хорошо функционирующей солнечной системы горячего водоснабжения фактическая температура воды не важна (если, конечно, она не слишком прохладная для горячего душа). Что имеет значение, так это разница между температурами воды в двух точках. В конце концов, если вода на самом деле горячее, чем показывает датчик, тем лучше.
СТАНДАРТНЫЙ РЕЖИМ ОТОБРАЖЕНИЯ
Контроллер Resol активируется тремя кнопками: ВПЕРЕД (крайняя справа), НАЗАД (крайняя слева) и кнопкой SET (в центре).
В СТАНДАРТНОМ РЕЖИМЕ ОТОБРАЖЕНИЯ, то есть не в ПРОГРАММНОМ РЕЖИМЕ, пользователь может переключаться между тремя основными полями:
1. COL (датчик коллектора)
2. TST (температура датчика бака)
3. HP (часы) накопленного солнечного усиления)
ПРОГРАММИРОВАНИЕ
Нажмите и удерживайте кнопку ВПЕРЕД (правая кнопка) в течение ДВУХ секунд.
Это переводит RESOL в РЕЖИМ ПРОГРАММИРОВАНИЯ, начиная с DT-O (Delta T, ON).
Примечание. Удерживая кнопку ВПЕРЕД, вы начнете быстро переключаться между всеми опциями программирования, поэтому, если вы пропустите DT-O, просто используйте кнопку НАЗАД, чтобы вернуться назад.
Delta T представляет собой разницу между температурой на ваших солнечных коллекторах и температурой на дне вашего резервуара для хранения. При достижении Delta T контроллер Resol активирует солнечный насос и обеспечивает циркуляцию нагретой жидкости из солнечных коллекторов.
См. раздел ВЫБОР ДЕЛЬТА-Т (ниже) для получения рекомендаций по оптимальному варианту Дельта-Т для вашей ситуации.
Чтобы установить температуру Delta T ON, войдите в ПРОГРАММНЫЙ РЕЖИМ и нажмите центральную кнопку SET. На экране начнет мигать значок SET. Переключите вверх или вниз до желаемого перепада температур. Нажмите SET еще раз, чтобы зафиксировать программу.
Та же процедура используется для следующего экрана, DT-F, параметра ВЫКЛ насоса.
Это поле позволяет решить, когда отключить помпу. Кстати, эта температура должна быть как минимум на 2 градуса ниже температуры насоса ПО
.
Как правило, когда температура жидкости в вашем солнечном контуре всего на несколько градусов выше температуры вашего резервуара, циркуляция жидкости мало что дает. Выключите насос и дайте коллекторам снова нагреться. Перепад температур от 3 до 5 градусов, вероятно, подходит для этого поля.
S MX Следующее поле позволяет установить МАКСИМАЛЬНУЮ ТЕМПЕРАТУРУ В БАКАХ. Заводская настройка по умолчанию — 140 градусов. Это слишком низко. Установите в этом поле значение не менее 180 градусов. Возможно, вы даже захотите подняться выше. Контроллер Resol позволяет нагревать аквариум до 205 градусов. Это всего лишь 7 градусов от пара, но с правильно установленным регулирующим клапаном (обязательным для любой солнечной системы), чтобы защитить дом от ожогов, вы также можете сохранить столько тепла, сколько сможете.
Однако, если вам нужна более низкая максимальная температура, просто нажмите центральную кнопку SET и переключитесь на желаемую температуру. Нажмите SET еще раз, чтобы зафиксировать предпочтительную температуру.
Следующее поле EM . Это означает аварийное отключение. Если по какой-либо причине в вашем солнечном контуре есть хрупкие, чувствительные к теплу компоненты, эта настройка отключит ваш насос при заданной вами температуре и предотвратит перегрев. Заводская настройка довольно низкая, 285 градусов, потому что ничто в нашей системе даже близко не приближается к опасной зоне при такой температуре (например, циркуляционный насос рассчитан на 400 градусов), поэтому оставить его на заводской температуре по умолчанию должно быть нормально.
ПРИМЕЧАНИЕ. RESOL — это очень продвинутый контроллер, предлагающий множество функций, которые большинству людей не нужны. Остальные поля относятся к этой категории и полезны для специальных приложений. Для обычной базовой солнечной системы нагрева воды игнорируйте эти поля.
Заводская установка по умолчанию для этих настроек ВЫКЛ.
Тем не менее, внимательное прочтение руководства RESOL может вдохновить некоторых пользователей на эксперименты с этими более продвинутыми функциями.
Краткое руководство
В основном режиме доступны только поля «Температура коллектора» (COL), «Температура резервуара» (TST) и «Накопленная солнечная энергия» (HP).
Удерживайте кнопку ВПЕРЕД две секунды для входа в режим программирования.
Переключитесь на нужное поле, нажмите SET, используйте ВПЕРЕД или НАЗАД, чтобы найти нужное значение, затем снова нажмите SET для подтверждения.
Примечание. Приблизительно через 45 секунд бездействия подсветка дисплея гаснет. Нажмите кнопку FORWARD, чтобы снова включить дисплей, нажмите еще раз, чтобы переключиться на нужное поле.
Кроме того, через несколько МИНУТ бездействия контроллер RESOL автоматически выйдет из ПРОГРАММНОГО РЕЖИМА и вернется в ОСНОВНОЙ РЕЖИМ.
Если вы хотите выйти из ПРОГРАММНОГО РЕЖИМА до автоматического возврата, просто используйте кнопку НАЗАД и переключитесь обратно в COL (поле номер один).
Выбор треугольника T
Почему широкий дифференциал обычно лучше всего
«Коллекторная петля» представляет собой общую длину 3/4-дюймовой медной трубы, как подачи, так и возврата, которая соединяет солнечную батарею с механические компоненты, т. е. теплообменник, накопительный бак и т. д. Эта петля может быть довольно короткой (коллекторы, расположенные на крыше гаража с механическим оборудованием всего в пятнадцати футах ниже) или довольно длинной (коллекторы, установленные на земле в шестидесяти футах от дома). ). Длина трубы в коротком контуре составляет тридцать футов (0,8 галлона жидкости). Длинная петля, сто двадцать (3,2 галлона жидкости).
В обоих этих случаях жидкость в контуре коллектора должна быть доведена до температуры, прежде чем система будет «работать» в течение любого промежутка времени.
Причина в том, что рано утром, когда солнце начинает нагревать коллекторы, большая часть жидкости в контуре коллектора еще холодная. Однако, как только солнце попадает на панели, жидкость в верхней части коллектора, ближайшая к датчику коллектора, быстро нагревается и запускает систему. Но, как только более холодная жидкость в контуре циркулирует мимо датчика, она снова остывает.
Это способствует совершенно нормальному состоянию, известному как «короткий цикл». Ожидайте, что солнечный насос выполнит короткий цикл, пока вода в общем контуре коллектора не нагреется. Если контур коллектора длинный, а солнце слабое, многие галлоны холодной жидкости должны нагреться, прежде чем какое-либо полезное тепло может быть передано в резервуар для хранения. Это может занять время.
Эмпирическое правило: петля коллектора должна быть короткой… и хорошо ее изолировать.
Из вышеприведенного описания видно, что «узкий» дифференциал (от 8 до 15 градусов) увеличивает эффект короткого цикла.
Особенно, если контур коллектора длинный, а массив небольшой (т.е. ограниченная теплопроизводительность). Максимально возможный дифференциал в этой ситуации сведет к минимуму склонность системы к выключению и включению каждые несколько секунд.
Однако, если ваша система имеет высокую производительность (много плоских коллекторов или более 48 вакуумных трубок), а контур коллектора короткий , более узкая разность активирует систему раньше и получает больше полезного тепла.
Большая теплопроизводительность и короткий контур коллектора = небольшой перепад (от 8 до 15 градусов)
Малая теплопроизводительность и длинный контур коллектора = широкий перепад (от 20 до 24 градусов)
(наверх)
Термостат Nuheat Прошлые модели
Harmony SOLO MATComfortNTG MatComfort Регулятор MatComfort 82F Tempo FTG-F1P/FTG-F2P Таймер
nVent Nuheat Harmony
Версии:
Harmony Dual Voltage (DV)
HMY110 и HMY220
Снято с производства Год выпуска: осень 2016 г.
Если вы хотите заменить свой термостат Harmony на более новую модель, посетите нашу страницу термостатов здесь.
Все наши нынешние модели термостатов могут заменить существующие модели. По функциональным возможностям лучше всего подходит для термостата Harmony термостат Home.
Специальное примечание:
Наш текущий ассортимент термостатов можно использовать для управления существующими системами обогрева пола, но необходимо внести некоторые изменения в расположение существующего термостата. Посетите страницу Harmony Troubleshooting для получения всей необходимой информации.
Поиск и устранение неисправностей Harmony
Информацию о гарантии см. ниже.
Загрузки
DV Руководство
DV Руководство на испанском языке
DV Руководство на французском языке
DV Инструкции
HMY Ручной
HMY Руководство на испанском языке
HMY Руководство на французском языке
HMY Схема подключения
ДВ 120В Электропроводка
Электропроводка ДВ 240В
Электропроводка HMY 120 В
Электропроводка HMY 240 В
Спецификация
nVent Nuheat Соло
Год выпуска: 2015
Если вы хотите заменить свой термостат Solo на более новую модель, посетите нашу страницу термостатов здесь.
Все наши нынешние модели термостатов могут заменить существующие модели. По функциональным возможностям лучше всего подходит для термостата Solo термостат Home.
Информацию об устранении неполадок см. на странице «Устранение неполадок Solo».
Поиск и устранение неисправностей Solo
Информацию о гарантии см. ниже.
Загрузки
Руководство
Руководство на испанском языке
Руководство на французском языке
Электропроводка 120 В
Электропроводка 240 В
nVent Nuheat MatComfort NTG
Версии:
NTG5110
NTG5220
Год выпуска: 2008
Если вы хотите заменить свой термостат MatComfort NTG на более новую модель, посетите нашу страницу термостатов здесь.
Все наши современные модели термостатов могут заменить существующие модели. По функциональности лучше всего подходит для термостата MatComfort NTG термостат Home.
Для получения информации об устранении неполадок посетите страницу устранения неполадок MatComfort NTG.
MatComfort NTG Поиск и устранение неисправностей
Информацию о гарантии см. ниже.
Загрузки
Руководство
Электропроводка 120 В
Электропроводка 240 В
Регулятор nVent Nuheat MatComfort
Версии:
NG6110
NG6220
Год выпуска: 2008
Если вы хотите заменить термостат MatComfort Regulator более новой моделью, посетите нашу страницу термостатов здесь.
Все наши нынешние модели термостатов могут заменить ранее существовавшие модели, наиболее подходящим для регулятора MatComfort с точки зрения функциональности является термостат Element.
Для получения информации об устранении неполадок посетите страницу устранения неполадок регулятора MatComfort.
Регулятор MatComfort Поиск и устранение неисправностей
Информацию о гарантии см. ниже.
Загрузки
Руководство
Электропроводка 110 В
Электропроводка 220 В
nVent Nuheat MatComfort 82F
Версии:
NTG5110
NTG5220
Год выпуска: 2008
Если вы хотите заменить свой термостат MatComfort 82F на более новую модель, посетите нашу страницу термостатов здесь.
Все наши современные модели термостатов могут заменить существующие модели. По функциональным возможностям лучше всего подходит для термостата MatComfort 82F термостат Home.
Для получения информации об устранении неполадок посетите страницу устранения неполадок MatComfort NTG.
MatComfort NTG Поиск и устранение неисправностей
Информацию о гарантии см. ниже.
Загрузки
NTG5110 Руководство
NTG5220 Руководство
NTG5110 Полные инструкции (до 2005 г.)
NTG5220 Полные инструкции (до 2005 г.)
Электропроводка 120 В
Электропроводка 240 В
nVent Nuheat Tempo
Год выпуска: 2015
Если вы хотите заменить свой термостат Tempo на более новую модель, посетите нашу страницу термостатов здесь.
Все наши нынешние модели термостатов могут заменить существующие модели. Наиболее подходящим для термостата Tempo по функциональным возможностям является термостат Element.
Информацию об устранении неполадок см. на странице «Устранение неполадок Tempo».
Tempo Troubleshooting
Информацию о гарантии см. ниже.
Загрузки
Руководство
Руководство на испанском языке
Руководство на французском языке
Лист продажи
Спецификация
Схема подключения
nVent Nuheat FTG-F1P/FTG-F2P
Версии:
FTG-F1P
FTG-F2P
Год выпуска: 2003
Если ваш термостат FTG-F1P или FTG-F2P больше не работает, вам необходимо заменить его на более новую модель термостата nVent Nuheat — посетите нашу страницу Термостаты здесь.
Все наши текущие модели термостатов могут заменить существующие модели. Наиболее подходящим вариантом для термостата FTG-F1P или FTG-F2P в зависимости от функциональности является домашний термостат.
Загрузки
Руководство
Инструкции FTGF1
Программирование FTGF1
Программирование FTGF2P
Проводка FTGF1P
Проводка FTGF2P
Таймер nVent Nuheat
Снят с производства Год выпуска: 2003
Если ваш термостат с таймером больше не работает, вам необходимо заменить его на более новую модель – посетите нашу страницу термостатов здесь.
Все наши текущие модели термостатов могут заменить существующие модели. Наиболее подходящим для термостата с таймером с точки зрения функциональности является термостат Element.
Загрузки
Руководство
Схема подключения
Solo, Harmony и Tempo Гарантия на отсутствие производственных дефектов действует в течение трех лет* с даты покупки. На все другие модели термостатов, представленные на этой веб-странице ( MatComfort NTG , MatComfort Regulator , MatComfort 82F , FTG-F1P/FTG-F2P и Timer ), предоставляется гарантия на отсутствие дефектов изготовления в течение 1 года*. после первоначальной даты покупки.
В течение этого периода nVent отремонтирует или заменит, по нашему выбору и бесплатно, любой дефектный продукт, который использовался в нормальных условиях. Гарантия не распространяется на стоимость доставки и не распространяется на продукты, плохо установленные или случайно поврежденные до, во время или после установки.
