Сенсорный выключатель своими руками: как сделать, особенности, инструкция

Одним из вопросов коммуникации между устройствами и человеком всегда был способ ее осуществления. В современных реалиях разработаны такие виды взаимодействия, как голосовое, световое или радио управление. Ведутся исследования ментальных интерфейсов (систем контроля биотоками).

Но до сих пор основными приборами отдачи команд технике служат клавиши, тумблеры и выключатели. Особенно в таких простых системах, от которых требуется только подача или прекращение течения тока. Хотя и в этих, казалось бы, элементарных устройствах управления достигнут определенный прогресс, имя которому – сенсорные выключатели.

Содержание

1. Что из себя представляют подобные выключатели
2. Принцип работы устройства
3. Плюсы и минусы конструкции
4. Инструкция по сборке сенсорного выключателя на триггере
5. Инструкция по сборке сенсорного выключателя с инфракрасным датчиком
6. Инструкция по сборке сенсорного выключателя на транзисторах и реле
7. Схемы подключения разных сенсорных выключателей
8. Видео по теме

Что из себя представляют подобные выключатели

Сенсорный выключатель

Суть их – отсутствие механических, движущихся частей в составе прерывателей или активаторов сигнала либо тока. Отдача команды в упрощенном виде производится легким касанием или приближением к контактной площадке части человеческого тела.

Некоторые устройства подобного плана оснащены регуляторами передаваемой мощности, что позволяет увеличивать или уменьшать силу тока в зависимости от положения точки соприкосновения к поверхности выключателя. Применять подобные технологические нюансы в действительности очень удобно, к примеру, для установки яркости света лампы. Применение в быту

Размещаются сенсорные выключатели не только вместо стандартных на стенах, с целью контроля подачи тока к освещению, но и на розетках питания бытовой техники, для увеличения безопасности их использования.

Главным плюсом не механической системы отключения или подачи тока служит ее надежность и долговечность. Нет движущихся частей и периодически соединяемых или разрываемых в местах контакта коннекторов, соответственно отсутствует износ или искра, ведущая к порче проводящих площадок.

Конструкция прибора довольно проста для повторения, чтобы собрать сенсорный выключатель своими руками, а не приобретать его по запредельным ценам от стороннего производителя. Самодельный сенсорный выключатель

Принцип работы устройства

Основой конструкции любой схемы сенсорного выключателя служит датчик приближения или касания, сигнал от которого усиливается и, в зависимости от текущего состояния всей системы (включено, выключено), производит разрыв линии течения тока или ее соединение. Для этого действия применяется дополнительный силовой контур в виде электронного ключа или реле.

Самые распространенные варианты датчиков, используемых в быту для схем сенсорных выключателей света или любых других потребителей тока 220 вольт, – индукционные, инфракрасные и звуковые. У каждого из них есть свои положительные и отрицательные моменты при применении.

Схематично сенсорный выключатель можно представить системой в не проводящем корпусе, на котором находится контактная площадка, соприкасающаяся с датчиком, или же поверхность, пропускающая требуемый внешний сигнал, на который он должен реагировать. Внутри расположена основная управляющая схема, где размещен усилитель и силовой модуль. Один из вариантов структуры и строения сенсорных устройств включения

Плюсы и минусы конструкции

Единственным минусом сенсорных выключателей называют их большую стоимость относительно обычных, механических устройств коммутации. С другой стороны, неоспоримые плюсы использования позволяют забыть об этом отрицательном нюансе применения:

1. Пожарная безопасность, которая намного выше, чем у обыкновенных выключателей – нет периодически соприкасающихся контактов с возникновением искры, а значит и риска их возможной спайки или возгорания корпуса устройства.
2. Легкость применения – приведение в действие не требует никаких физических усилий.
3. Бесшумность и мгновенная реакция на команду от пользователя.
4. Возможность выполнения в абсолютно не пропускающем влагу корпусе, что также понижает риск возгорания в результате замыкания, или же уменьшает вероятность поражения электрическим током человека.

Внешний вид одного из производимых промышленностью сенсорных выключателей

5. Долговечность, обеспечиваемая отсутствием механических элементов.
6. В одном корпусе можно использовать несколько датчиков и схем их обработки, делая мультисенсорные панели.
7. Конструкция проста для сборки сенсорного выключателя света или электроприборов 220В своими руками.

Инструкция по сборке сенсорного выключателя на триггере

Одна из относительно несложных конструкций, использующих индукционный датчик в виде металлической, медной или алюминиевой пластины, расположенной на корпусе устройства и соединенной с общей схемой. На плане она обозначена, как E1.

Далее сигнал от датчика через высокоомный резистор поступает на вход полевого транзистора VT1, который уже усиливает его и перенаправляет в триггер DD1. Связка резистор – транзистор на входе дополнительно обеспечивает меры безопасности, изолируя сенсор от общего напряжения платы.

Наилучшим вариантом в представленной схеме будет использование серии поливеков КП501Б, и R1 на 2МОм.

Схема индукционного сенсорного выключателя, с использованием триггера

Триггер – такой элемент схемы, который меняет свое состояние в зависимости от подаваемого сигнала на вводе.

То есть при разовом пике на входе он станет или постоянно выдавать ток на выходе или прекратит это делать в зависимости от своего предыдущего режима. В представленной схеме используется достаточно распространенная марка триггеров R5617M2.

Электронный ключ, управляющий силовым модулем, состоит из тиристора VS1 (T112-10) и открывающего его, работающего усилителем сигнала от триггера, транзистора VT2 (КТ940А).

Инструкция по сборке сенсорного выключателя с инфракрасным датчиком

Более интересная схема сенсорного выключателя света представлена простой конструкцией на основе датчика HF1 (SFH506-38). Срабатывание устройства происходит, когда отраженное от руки или иного предмета инфракрасное излучение от светодиода HL1 попадает на поверхность чувствительного элемента. Притрагиваться к нему в этом случае не обязательно, достаточно поднести отражающий предмет или часть тела поближе к рядом расположенной паре элементов из излучателя и приемника. Схема бесконтактного инфракрасного включателя света

В контролирующей части цепи используется микросхема К561ТМ2, в составе которой два D-триггера.

Первый, обозначенный, как DDR1.1, применяется в качестве основы мультивибратора с частотой импульсов на выходе 35…40кГц. Подстройка диапазона выполняется выбором характеристик резисторов R1 и R2. Эти сигналы, через ограничивающий ток R3, подаются на инфракрасный светодиод HL1. Излучение которого, отражаясь, попадает на HF1, в свою очередь ток от датчика, в случае срабатывания, через R5 заряжает конденсатор C4.

Эта связка выдает импульс на вход 3 триггера DDR1.2, переключая его логическое состояние на выходе 2, которое и открывает или закрывает через усиливающий транзистор VT1 (KT940A) тиристор VS1 (КУ201Л), управляющий подачей тока на лампу HL1. Один из вариантов сенсорного выключателя на инфракрасных лучах

Своеобразный фильтр, уменьшающий шанс ложного срабатывания схемы, представлен комбинацией элементов R6 и C3, которые вводят определенную задержку на реакцию выключателя при получении сигнала от датчика.

Инструкция по сборке сенсорного выключателя на транзисторах и реле

Одним из наиболее простых сенсорных выключателей на 220В для изготовления своими руками считается схема с использованием реле. В основе она – простой усилитель, на двух транзисторах VT1 и VT2 серии КТ315Б, сигнала с индукционного датчика, проходящего через разделительный конденсатор С1. В зависимости от состояния самого реле K1, происходит или разрыв подачи напряжения на него же, или возобновление питания.

Для устройства необходимо предусмотреть подачу постоянного напряжения 9В на плату, через внешний блок питания или дополнительную, понижающую цепь с использованием диодного моста и трансформатора. Сенсорный выключатель с использованием реле

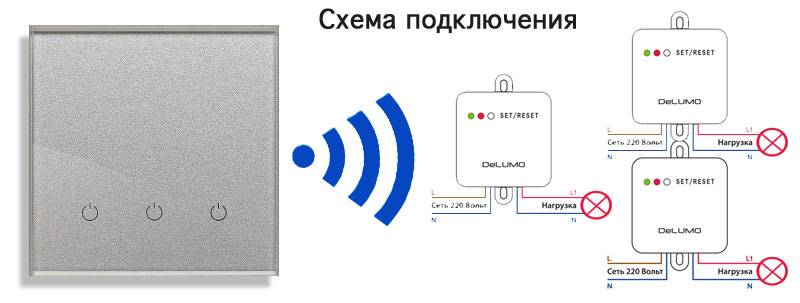

Схемы подключения разных сенсорных выключателей

Подключить устройство управления в разрыв сети освещения или подачи тока потребителям достаточно просто, это практически ничем не отличается от монтажа обычного выключателя.

Обычно на задней стороне выключателя находятся 4 контакта, каждый из которых помечен, в зависимости от приходящих и отходящих проводников подключения. Признанным стандартом для многих производителей идет размещение слева на право – ноль(N), выводной потребителю (L1-load), вводной фазы (L1-in) и терминал сопряжения (Com). Последний зачастую соединяют перемычкой с питающим проводом.

В случае объединения нескольких выключателей в одном корпусе соответственно добавляются выводные контуры L2-load, L3-load и так далее, в зависимости от количества коммутируемых линий. Существуют также выключатели без подачи отдельного ноль на схему, с использованием электрической развязки общего провода через клиентское устройство. Сенсорный выключатель без нулевого провода

Видео по теме

Как подключить сенсорный выключатель света с Алиэкспресс

Статьи › Алиэкспресс › Алиэкспресс — вопросы

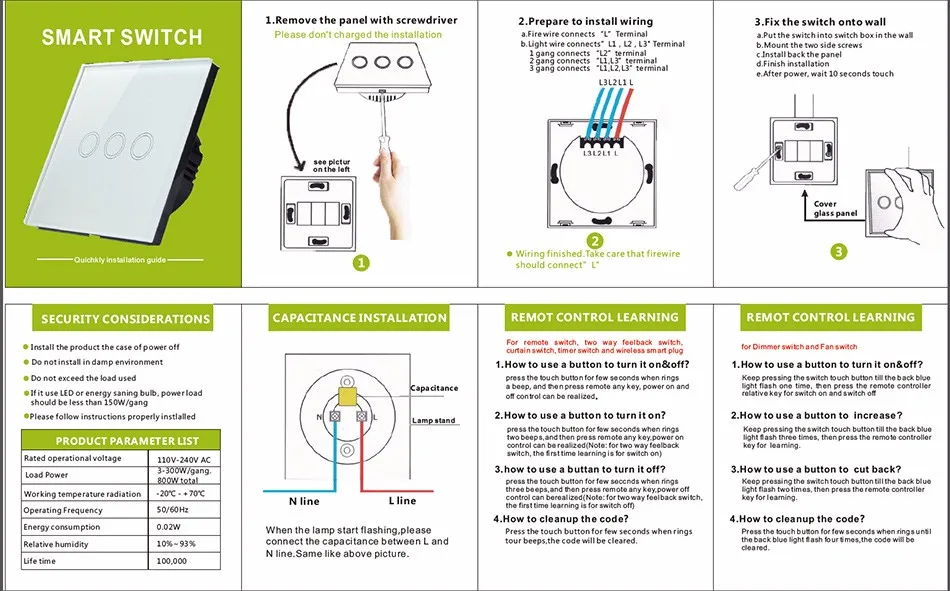

Как правильно подключить сенсорный выключатель? Важная инструкция по установке сенсорных выключателей

• Распакуйте выключатель.
• Подключите выключатель освещения.
• Прикрутите выключатель света в монтажную коробку заподлицо.
• Закрепите лицевую панель, должен быть «щелчок».
• Включите питание (автомат).
• Выключатель заработает после самонастройки сенсора в течении 1 минуты.

• Руководство по подключению сенсорного выключателя света с Алиэкспресс.
• Выключатель необходимо распаковать перед установкой.
• Подключите выключатель освещения, используя провод, который пришел от щитка.
• Прикрутите выключатель света в монтажную коробку заподлицо и закрепите лицевую панель.
• Включите питание и дайте выключателю время на самонастройку сенсора, которая занимает около 1 минуты.
• Конденсатор находится в отдельном кульке и эмулирует нулевую линию, что необходимо для работы умного выключателя, если вы используете LED лампы.
• Чтобы включить/выключить свет, просто прикоснитесь к чувствительной панели сенсорного выключателя.
• Принцип работы сенсорного выключателя света основан на изменении электростатического поля, вызванного человеческим присутствием вокруг датчика.
• Соедините провода, пришедшие от щитка и светильника, и аккуратно уложите их внутри коробки перед установкой выключателя.
• Согласно Строительным Нормам и Правилам (СНиП), выключатель должен разрывать цепь питания нажатием на нижний край клавиши и включать источник освещения нажатием вверх.
• Конденсатор необходимо подключать как можно ближе к потребителю (усилителю) и заряжать перед подключением к цепи напрямую.
• Выключатели сенсорного типа бывают емкостные и оптические, включая голосовое управление и хлопковое.

1. Для чего нужен конденсатор на сенсорном выключателе
2. Как выключить сенсорный выключатель света
3. Как работает сенсорный выключатель света
4. Как должен быть подключен выключатель
5. Как включается выключатель
6. Как правильно подключить конденсатор
7. Как включается конденсатор
8. Какие бывают сенсорные выключатели
9. Что значит сенсорный выключатель
10. Как называется кнопка чтобы включить свет
11. Как работают умные выключатели света
12. Как работает сенсорный датчик
13. Как вставить выключатель света
14. Как называется выключатель который выключает весь свет
15. Что должно приходить на выключатель
16. Как правильно включатель и выключатель
17. Что подается на выключатель
18. Что такое конденсатор для чайников
19. Можно ли разрядить конденсатор
20. Как использовать конденсатор
21. Что умеет умный выключатель
22. Как происходит отключение выключателей
23. Что делает выключатель света
24. Где должен находится выключатель света
25. Что выключает выключатель
26. Какие бывают выключатели света
27. Что такое выключатель с нулевой линией
28. Как работает выключатель кнопка
29. Где устанавливается выключатель
30. Что даёт рабочий конденсатор
31. Для чего ставят конденсатор на входе
32. Что удерживает конденсатор
33. Как правильно размещать выключатель
34. Как правильно подключить выключатель массы
35. Как правильно подключить выключатель Legrand

Для чего нужен конденсатор на сенсорном выключателе

В отдельном кульке находится конденсатор, который будет «эмулировать» нулевую линию для нашего умного выключателя. В целом, если вы дома не используете LED лампы, в чем я очень сомневаюсь, то работать будет и без этого конденсатора.

Как выключить сенсорный выключатель света

Принцип работы сенсорного выключателя прост. Сенсорный выключатель состоит из 3 частей: сенсорный элемент, коммутационная силовая часть и полупроводниковая схема анализа и управления. Чтобы включить/выключить свет, достаточно просто прикоснуться к чувствительной панели.

Как работает сенсорный выключатель света

Принцип работы основан на существовании электростатического поля. Оно заполняет также пространство вокруг датчика. Когда емкость в этом поле изменяется (человек подносит руку к выключателю), сенсор срабатывает и включает бра или люстру. В основе датчика лежит простой конденсатор.

Как должен быть подключен выключатель

Провод, который пришел от щитка подключаем к верхней точке с обозначением L (1), а тот, что идет на светильник подключаем к нижней точке с обозначением стрелочки (2). Соединенные провода аккуратно укладываем внутри коробки. Надеваем клавишу (достаточно надавить и она защелкивается) и вставляем выключатель в коробку.

Как включается выключатель

Ранее в Строительных Нормах и Правилах (СНиП) было четко указано, что выключатель, должен разрывать цепь питания нажатием на нижний край клавиши, а включать источник освещения нажатием вверх. Это и стало общепринятым на сегодняшний день правилом.

Как правильно подключить конденсатор

Подключение конденсатора

Конденсатор устанавливается как можно ближе к потребителю (усилителю). Длинна проводов от конденсатора до усилителя не должна превышать 60 см., чем меньше тем лучше. При подключении конденсатора в цепь его необходимо сначала зарядить и только потом подключать к цепи напрямую.

Как включается конденсатор

П. Принцип работы конденсатора состоит в следующем. Если одну пластину подключить к плюсу источника электрического тока, а втору — к минусу, то обе пластины зарядятся разноименными зарядами. Заряды будут продолжать удерживаться на обкладках даже после отсоединения источника питания.

Какие бывают сенсорные выключатели

Выключатели сенсорного типа бывают как емкостные (реагирующие только на прикосновение пользователя), так и оптическими (голосовое управление, хлопковое и т. д.).

Что значит сенсорный выключатель

Сенсорный (или электронный) выключатель — это прибор, позволяющий сделать максимально удобным управление освещением. От обычного выключателя от отличается наличием датчика — сенсора — который и дал название этому типу выключателей.

Как называется кнопка чтобы включить свет

Ключ (обычный бытовой выключатель)

Иногда называются просто — выключатели. По способу управления чаще всего являются клавишными, хотя встречаются поворотные, шнуровые, сенсорные и даже кнопочные выключатели.

Как работают умные выключатели света

Умный выключатель замыкает и размыкает электрическую цепь (соответственно включая и выключая свет) так же, как обычный клавишный выключатель.

Как работает сенсорный датчик

Принцип работы: в момент приближения объекта к датчику на определенном расстоянии происходит реакция на движение, после которой цепь замыкается и передает напряжение на подсоединенное устройство (светильник, видеокамера). Главный плюс датчиков движения — экономия.

Как вставить выключатель света

Закрепите выключатель в стене

Выровняйте механизм и закрепите его, затянув распорные винты. Зафиксируйте выключатель с помощью крепёжных винтов на металлической планке, если они есть. Защёлкните декоративную крышку, вставив её на положенное место. Наденьте клавиши и зафиксируйте их, прижав пальцем.

Как называется выключатель который выключает весь свет

Это когда выходишь из номера и достаешь из специального кармашка карту, а весь свет внутри автоматически отключается. Называется эта штука — карточный выключатель.

Что должно приходить на выключатель

При стандартной схеме подключения светильника выключатель разрывает фазу, а ноль подводится напрямую.

Как правильно включатель и выключатель

Вообще это особенность русского языка. Действительно, мы обычно щелкаем выключателем, а не включателем, при том, что в других языках речь идет именно о переключателе (англ. switch, венг.

Что подается на выключатель

Для этого из распаечной коробки на один контакт выключателя подается фаза от общего фазного проводника, а на второй провод от фазного контакта светильника. Соответственно, на второй контакт светильника подается «постоянный» ноль.

Что такое конденсатор для чайников

Конденсатор — это устройство, способное накапливать электрический заряд. Такую же функцию выполняет и аккумуляторная батарея, но в отличие от неё конденсатор может моментально отдать весь накопленный заряд. Количество заряда, которое способен накопить конденсатор, называют «емкостью». Эта величина измеряется в фарадах.

Можно ли разрядить конденсатор

Безопасная разрядка конденсатора сводится к присоединению к его выводам произвольной резистивной нагрузки, которая будет способна рассеять энергию, накопленную в конденсаторе. Например: как разрядить конденсатор с напряжением 100 В? Можно использовать с этой целью обыкновенный резистор или лампочку на напряжение 110 В.

Как использовать конденсатор

Конденсаторы находят применение практически во всех областях электротехники. Конденсаторы (совместно с катушками индуктивности и/или резисторами) используются для построения различных цепей с частотно-зависимыми свойствами, в частности, фильтров, цепей обратной связи, колебательных контуров и т. п.

Что умеет умный выключатель

Так можно научить умный дом управлять группами светильников, включать другие приборы или, наоборот, выключать все электроприборы во время отключения света. Причем, для двухклавишного выключателя кнопки разделяются. Одну можно оставить для физического управления светом, вторую задействовать для других целей.

Как происходит отключение выключателей

Устройство и работа выключателя

Отключение выключателя (в том числе автоматическое отключение при токах короткого замыкания или перегрузках) осуществляется за счет энергии, запасенной пружинами выключателя при включении. Гашение дуги в выключателе осуществляется вакуумными дугогасительными камерами (КДВ).

Что делает выключатель света

Выключатель это механическое или электронное устройство, но вне зависимости от этого, оно служит для замыкания и размыкания цепи в сетях освещения. Помимо электронного и механического устройства выключатели на сегодняшний день различаются также по форме и конструкции.

Где должен находится выключатель света

Согласно главы 7.1.51 выключатели рекомендуется устанавливать на стене со стороны дверной ручки на высоте до 1 метра. Практика показала, что выключатели и розетки удобней ставить на высоте 0,9м, потому, что современные столы имеют высоту 0,7-0,8м, то есть не будут перекрываться.

Что выключает выключатель

П. Выключатель — устройство, обычно имеющее два контакта, которое во включенном состоянии соединяет контакты (включает лампу), а в выключенном состоянии соответственно, разъединяет контакты (выключает лампу).

Какие бывают выключатели света

Среди выключателей, которые отличаются по способу включения и выключения света выделяют следующие виды:

• клавишные выключатели;
• кнопочные выключатели;
• поворотные выключатели;
• верёвочные выключатели:
• сенсорные выключатели;
• выключатели с датчиком движения;
• радиоуправляемые выключатели;
• диммируемые выключатели;

Что такое выключатель с нулевой линией

Выключатели с нулевой линией ретранслируют сигнал протокола ZigBee как розетки и лампочки. Это полезно для стабильного сигнала в больших квартирах или загородных домах. Например, сигналу с датчика может быть тяжело пробиться к Центру умного дома через преграду из несколько комнат и стен.

Как работает выключатель кнопка

Принцип работы кнопочного выключателя несложен. Нажимая на кнопку происходит переключение соответствующих контактов. В кнопочных моделях с фиксацией толкатель при снятии усилия остается в нажатом положении и только при повторном нажиме возвращается в свое первоначальное положение.

Где устанавливается выключатель

В обычных комнатах розетки устанавливаются на расстоянии до 30 см от пола и 50 см от угла. Выключатели следует монтировать не дальше 1 метра от двери со стороны дверной ручки и на уровне 80-90 см от пола. Это приблизительная высота опущенной руки человека.

Что даёт рабочий конденсатор

Обычно одним из элементов двигателя является рабочий конденсатор. Он накапливает заряд, который способен превышать рабочее напряжение, а затем отдаёт его в нужный момент. Однако для пуска его работы недостаточно. Для этого необходимо параллельно подключить ещё один конденсатор, который называют пусковым.

Для чего ставят конденсатор на входе

Электронные компоненты, обеспечивающие связь по переменному току, например конденсаторы или трансформаторы, обычно устанавливаются на входе и выходе усилителя.

Что удерживает конденсатор

При подаче напряжения конденсатор, как губка, впитывает в себя энергию на протяжении некоторого времени и удерживает, пока напряжение не пропадет. При отключении питания, накопленную энергию конденсатор отдает в цепь примерно за то же время, что и копил ее.

Как правильно размещать выключатель

Выключатели и розетки рядом с дверью

Расположите их со стороны ручки закрытой двери и убедитесь, что они не будут спрятаны за мебелью. Стандартная высота от выключателя до пола — 75-90 см, розетки — 30 см от пола и 10 см от дверного проема.

Как правильно подключить выключатель массы

Установка выключателя массы: порядок действий:

• машину ставим на ровную платформу, глушим двигатель, открываем капот.
• откручиваем «минусовую» клемму от АКБ;
• в зависимости от конструкции выключателя прикручиваем к кузову или непосредственно к аккумулятору;
• проверяем работоспособность цепи электрического питания.

Как правильно подключить выключатель Legrand

Установка выключателя Legrand Valena: как действовать:

• отключить подачу электричества;
• подготовить провода к помещению в монтажную коробку;
• соединить в суппорте два механизма;
• подсоединить к ним провода с предварительно снятой изоляцией.
• закрепить установочную коробку на стене.

• Для чего нужен конденсатор на сенсорном выключателе

Как подключить 3-позиционный выключатель света

Как подключить 3-позиционный выключатель света

Подключение 3-позиционного выключателя света не так сложно, как может показаться на первый взгляд. В конце концов, всего три провода для подключения. Тем не менее, полезно иметь базовое представление об электрических цепях, прежде чем пытаться выполнить этот проект.

Всегда выключайте питание перед выполнением любых работ с электрооборудованием!

1. Первый шаг — определить два «путевых» провода, идущих в коробку
   • (они будут разных цветов)
2. Затем подключите один из этих проводов к каждой из клемм на одной стороне переключателя
   • (опять же, они будут разных цветов )
3. Оставшийся провод будет подключен к общей клемме
   • (обычно помечен черной точкой)
4. Вот и все! Просто убедитесь, что все соединения надежны и что оголенные провода не соприкасаются друг с другом или с металлическими поверхностями внутри коробки.

Что такое трехпозиционный выключатель света?

3-позиционный переключатель освещения позволяет управлять освещением из двух разных мест. Например, у вас может быть свет вверху и внизу лестницы. Трехпозиционный переключатель позволит включать и выключать свет из любого места.

Как работает трехпозиционный переключатель света?

3-позиционный переключатель имеет три клеммы, на одну больше, чем у обычного переключателя. Дополнительная клемма называется «общей» клеммой и обычно помечается черной точкой. Когда переключатель находится в положении «выключено», все три клеммы соединены вместе. Когда переключатель находится в положении «включено», общая клемма подключается к одной из двух других клемм, в зависимости от того, в какую сторону повернут переключатель.

Схема подключения трехпозиционного выключателя освещения





Пошаговое руководство по подключению трехпозиционного выключателя освещения

следующие материалы: (ссылки на наш лучший выбор)

3-позиционный выключатель (на ваш выбор)

Инструмент для зачистки проводов

Отвертка

Кусачки

Изолента

9000 4

Шаг 1. Выключите питание цепи, над которой вы будете работать. Это делается переключением выключателя на электрической панели.

Шаг 2: Снимите лицевую панель с трехпозиционного переключателя освещения с помощью отвертки.

Шаг 3: Отрежьте кусачками провода, подсоединенные к винтам сбоку лицевой панели.

Шаг 4: Снимите изоляцию на ½ дюйма с каждого провода с помощью инструментов для зачистки проводов.

Шаг 5: Подсоедините каждый провод к клемме на новом трехпозиционном переключателе освещения. Черный (горячий) провод идет к одной из латунных клемм, а белый (нейтральный) провод идет к одной из серебряных клемм. Зеленый или неизолированный медный (заземляющий) провод идет к зеленой клемме.

Шаг 6: Прикрепите каждый провод к соответствующей клемме, затянув каждый винт до плотного прилегания к проводу. Будьте осторожны, не затягивайте слишком сильно, так как это может повредить провода.

Шаг 7: Обмотайте изолентой каждую клемму, чтобы изолировать их.

Шаг 8: Установите лицевую панель на место и привинтите ее.

Включите питание на электрощите и проверьте новый трехпозиционный выключатель света!



Распространенные проблемы с 3-позиционными выключателями света

Одна из наиболее распространенных проблем с 3-позиционными выключателями света заключается в том, что они перестают работать. Это может быть вызвано рядом различных причин, таких как ослабленный провод или плохое соединение. Другая распространенная проблема заключается в том, что переключатель не включается или не выключается, когда он должен. Это может быть вызвано различными факторами, в том числе перегоревшим предохранителем или сработавшим автоматическим выключателем.

Если ваш трехпозиционный выключатель света перестал работать, первое, что вы должны сделать, это проверить провода, чтобы убедиться, что все они затянуты и подключены правильно. Если там все выглядит хорошо, то следующим шагом будет проверка предохранителя или автоматического выключателя. Если какой-либо из них сработал или перегорел, это может быть причиной того, что ваш выключатель света не работает. Если ни одна из этих проблем не является проблемой, вероятно, что-то не так с самим переключателем, и вам необходимо его заменить.

Как устранить неисправность трехпозиционного переключателя света?

Для более глубокого понимания прочтите: Как исправить проблемы с выключателем света и розеткой

Если ваш трехпозиционный выключатель не работает, вы можете предпринять несколько действий для устранения неполадок. Во-первых, проверьте провода, чтобы убедиться, что все они затянуты и подключены правильно. Затем проверьте предохранитель или автоматический выключатель. Если какой-либо из них сработал или перегорел, это может быть причиной того, что ваш выключатель света не работает. Наконец, если ни одно из этих решений не решает проблему, вероятно, что-то не так с самим переключателем, и вам необходимо его заменить.

Часто задаваемые вопросы

Как работают выпрямители?

Как работают выпрямители?

Выпрямители работают, пропуская через себя только половину цикла переменного тока. Во время положительного полупериода выпрямитель позволяет электронам течь от отрицательного вывода к положительному. Подробнее..

Для чего используется постоянный ток?

Для чего используется постоянный ток?

Некоторые распространенные области применения постоянного тока включают:

1. питание электронных устройств
2. зарядка аккумуляторов
3. управление электродвигателями
4. сварка металлов
Подробнее..

Что такое асинхронный двигатель?

Что такое асинхронный двигатель?

Асинхронный двигатель представляет собой электродвигатель переменного тока, в котором электрический ток в роторе, необходимый для создания крутящего момента, получается за счет электромагнитной индукции от магнитного поля обмотки статора.

Схемы подключения выключателя света

Уважаемый г-н Электрик:   Какие схемы подключения выключателя света можно выбрать для подключения выключателя к потолочному светильнику?

Ответ:  Схемы подключения выключателя света приведены ниже. Выбор материалов и схем проводки обычно определяется электриком, устанавливающим проводку, а также действующими на момент строительства электрическими и строительными нормами.

ПРИМЕЧАНИЕ. Некоторые приведенные ниже текстовые ссылки ведут на соответствующие продукты на Amazon. Как партнер Amazon, я зарабатываю на соответствующих покупках.

Если вы планируете установить потолочный вентилятор, посетите мой пост «Схемы подключения потолочного вентилятора», нажав здесь .

Архитекторы и инженеры, разработавшие проект, иногда определяют методы и материалы проводки выключателей света в коммерческом и промышленном строительстве. Схемы подключения выключателя света и методы подключения иногда предоставляются подрядчикам, выполняющим установку. Для интеллектуальных коммутаторов WiFi необходимо соблюдать инструкции производителя по подключению.

Содержание:

• Варианты схем подключения переключателей
• Интеллектуальные переключатели WiFi и цифровое управление
• Перед началом работы с проводкой существующего переключателя

ОБНОВЛЕНИЕ к Национальному электротехническому кодексу (NFPA 70) в статье 314. 27(C) требует, чтобы все электрические коробки потолочного освещения в жилых помещениях в возможных местах расположения потолочных вентиляторов были рассчитаны на поддержку потолочного вентилятора. Это означает, что Потолочная электрическая коробка с вентилятором должна быть установлена ​​независимо от того, планируете ли вы установить вентилятор.

Схема подключения двухпроводного переключателя в верхней части этого поста взята из старых домов и, вероятно, больше не используется, в зависимости от того, какая кодовая книга действует в каждой юрисдикции.

Двухжильный кабель от потолочной коробки к выключателю света должен иметь белый проводник, переидентифицированный другим цветом, поскольку он используется не как нейтральный, а как провод под напряжением. Однако в большинстве случаев белый провод не идентифицируется повторно с другим цветом.

Если вы видите белый провод на настенном выключателе, скорее всего, это не нулевой провод. Нейтрали редко требуется переключать.

Повторная идентификация провода выполняется с помощью цветной изоленты . Некоторые электрики используют перманентный маркер.

Хотя повторная идентификация провода является требованием кода, оно не реализовано в полной мере. Следовательно, обычно можно найти белый провод в распределительной коробке, который является горячей ЛИНИЕЙ, а черный провод — ветвью переключателя, подключенной к НАГРУЗКЕ.

Вы не можете подключить розетку к этому типу проводки выключателя , потому что в распределительной коробке нет нейтрального провода, но вы можете подключить к потолочной электрической коробке, при условии, что есть достаточно места для дополнительных проводов.

В соответствии с Национальным электротехническим кодексом (NFPA 70) в каждой электрической коробке выключателя света должен быть нейтральный проводник. См. статью 404.2(С).

Нейтраль нужна для электронных диммеров , таймеров и WiFi устройств умного дома, которые можно установить вместо обычного выключателя света. Вот почему приведенная выше схема подключения больше не используется. Вся статья 404 относится к установке выключателей.

Для обеспечения безопасности и защиты вашего дома и семьи необходимо соблюдать электротехнические и другие строительные нормы и правила.

Схема подключения потолочного освещения к выключателю с помощью трехжильного кабеля к выключателю. Питание поступает в электрическую коробку потолочного освещения и разветвляется на однополюсный настенный выключатель с помощью трехжильного кабеля.

На фотографии выше показана схема подключения потолочного светильника и выключателя освещения с питанием от панели автоматического выключателя, поступающего в потолочную электрическую коробку. Трехжильный кабель с заземляющей жилой используется с потолка для подачи питания на выключатель света. Заземляющий проводник не показан для упрощения схемы подключения.

Схема подключения выключателя освещения, на которой показано, как электроэнергия от панели выключателя поступает в электрическую коробку настенного выключателя, а затем идет к двум потолочным светильникам по двухжильному кабелю. Для упрощения схемы заземляющая жила в кабеле не показана.

Как показано на приведенной выше схеме подключения, можно легко обеспечить питание более чем одного светильника. Вы устанавливаете кабель или кабелепровод от потолочной коробки к следующей потолочной коробке.

Главное, на что следует обратить внимание, это наличие слишком большого количества проводов в одной электрической коробке. Существуют установленные кодексом ограничения на количество проводов, которые могут находиться в электрической коробке, а также физические ограничения. См. статью 314.16 в Национальный электротехнический кодекс (NFPA 70) .

Вообще говоря, для каждого провода #14 требуется два кубических дюйма пространства внутри электрической коробки. Для провода №12 требуется 2,25 кубических дюйма. Выключатель считается за два провода. Кроме того, необходимо сделать вычеты для разъемов, зажимов и шпилек внутри электрической коробки. Прочтите статью 314 Национального электротехнического кодекса (NFPA 70).

НАЖМИТЕ ЗДЕСЬ, чтобы увидеть выбор переключателей света на Amazon

Если вы хотите управлять двумя источниками света отдельно от двух переключателей в том же ящике, вместо двухжильного кабеля к первому светофору нужно было бы проложить трехжильный кабель с землей. При первом свете вы соединяете черный и белый провода. Красный провод будет идти к следующему светильнику вместе с белым проводом с использованием двухжильного кабеля.

Конечно, вы также можете подключить два отдельных двухжильных кабеля к каждому светильнику от выключателей.

Схема подключения однополюсного выключателя света с подключенными электрическими розетками

На приведенной выше схеме подключения выключателя света показано, как питание от панели автоматического выключателя поступает к электрической розетке, затем к следующей розетке, затем к однополюсному настенному выключателю, а затем к другой розетке.

Как показано на приведенной выше схеме подключения выключателя света, к розеткам освещения можно подключить несколько розеток. Дуплексные розетки предназначены для подачи питания от одной розетки к другой. Приведенная выше схема проводки была выполнена с использованием только двухжильного кабеля с заземлением. Заземляющий проводник не показан для упрощения схемы.

Если вместо светильника планируется установить потолочный вентилятор , необходимо установить электрическую коробку для потолочного вентилятора . Кроме того, я бы проложил трехжильный кабель с землей от выключателя до потолочной коробки.

Трехжильный кабель позволяет использовать два переключателя: один для вентилятора, а другой для комплекта освещения на вентиляторе. Вы можете прочитать мой пост об установке старой рабочей коробки потолочного вентилятора .

Как правило, заземляющие проводники должны быть соединены вместе в каждой коробке выключателя и розетки. Также будет подсоединен пигтейл  для подачи заземления на зеленый винт каждой дуплексной розетки и однополюсного выключателя.

Если электрические коробки выполнены из металла, они также должны быть заземлены с помощью дополнительного отрезка провода заземления , присоединенного с помощью крепежного винта 10/32 к резьбовому отверстию в задней части металлической электрической коробки.

Листовой металл, Шурупы Tek и шурупы для дерева не допускаются для заземления. См. часть VII, начинающуюся со статьи 250.130 Национального электротехнического кодекса (NFPA 70).

На приведенной здесь схеме подключения выключателя света показано, как питание от панели автоматического выключателя поступает к настенному выключателю, а затем к потолочному светильнику с помощью трехжильного кабеля. Из потолочной коробки в электрическую розетку подается питание.

На приведенной выше схеме показан двухжильный кабель от панели автоматического выключателя, идущий к настенному выключателю. От выключателя трехжильный кабель идет к потолочному светильнику. В розетку подается питание по двухжильному кабелю с заземляющим проводом от потолочной коробки. Заземляющий проводник не показан для упрощения схемы.

Когда я делаю черновую проводку для выключателя света для управления потолочными светильниками, я обычно подключаю питание от панели автоматического выключателя к настенному выключателю и подключаю только один кабель к электрической коробке потолочного освещения или коробке потолочного вентилятора.

Я стараюсь не подавать другие вещи из потолочного ящика, чтобы ящик можно было легче перемещать, если домовладелец решит переместить место освещения до завершения строительства или спустя много лет после завершения строительных работ.

Схема подключения выключателя освещения с подачей питания на потолке и подключенной электрической розеткой

На приведенной выше схеме подключения выключателя света показано, как электроэнергия поступает в электрическую коробку потолочного освещения , а затем идет к настенному выключателю с использованием трехжильного кабеля. Двухжильный кабель используется от настенного выключателя для питания двух электрических розеток.

Как показано на приведенной выше диаграмме, наличие нейтрального проводника в распределительной коробке делает удобным подачу питания на другие устройства, например на розетки. Он также может подавать питание на другой выключатель, который управляет освещением в другой части дома. От светильника до выключателя необходимо использовать трехжильный кабель.

Хотя и разрешено подключать лампы и розетки к одной цепи, я обычно избегаю этого ради людей, живущих в доме. Если кто-то подключит электрический нагреватель или что-то еще к розетке и перегрузит цепь, автоматический выключатель сработает. В этом сценарии с подключенными светильниками и розетками в комнате не будет света, пока проблема не будет решена.

Если лампочки подключены отдельно от розеток, они останутся включенными, пока проблема не будет устранена. Если светильники и розетки соединены многопроводной цепью, то это не имеет значения, так как обе цепи, если они правильно подключены к двухполюсным автоматическим выключателям, все равно отключатся.

ИНТЕЛЛЕКТУАЛЬНЫЕ ВЫКЛЮЧАТЕЛИ WIFI ДЛЯ ALEXA, GOOGLE DOT И APPLE HOMEKIT

Электронные интеллектуальные переключатели подключаются немного иначе, чем стандартные настенные выключатели.   Во-первых, соединение LINE и LOAD должно быть выполнено правильно. LINE и LOAD могут переключать клеммы с помощью стандартного однополюсного настенного выключателя. Для работы интеллектуальных переключателей также требуется нейтральный проводник.

Скорее всего, вы не сможете использовать интеллектуальный переключатель, если в распределительной коробке нет нейтрального провода, как показано на схеме в верхней части этой страницы. Хотя может быть несколько типов 9Доступны интеллектуальные переключатели 0008, предназначенные для работы без нейтрального соединения , тип предлагаемых ими функций может быть ограничен. Прежде чем покупать умный выключатель или диммер, проведите исследование.

Требование наличия нейтрального проводника в распределительной коробке было введено в Национальный электротехнический кодекс всего несколько лет назад. До этого электрик, который изначально устанавливал проводку в вашем доме, устанавливал проводку подходящим для себя способом.

Не удается подключить нейтральный провод интеллектуального выключателя к зеленому или неизолированному проводу заземления оборудования. Это может создать небезопасные условия во всем доме и вызвать проблемы с электроприборами. Это запрещено статьей 404.22 Национального электротехнического кодекса.

Перед покупкой интеллектуального выключателя или регулятора освещенности ознакомьтесь с инструкциями и спецификациями производителя по установке.

В Соединенных Штатах стандартными цепями освещения жилых помещений являются 120 вольт при частоте 60 герц (Гц). Переключатель должен быть совместим с этим. Некоторые из умных выключателей, которые я видел, имеют диапазон напряжения от 120 вольт для жилых домов до 277 вольт для коммерческого освещения.

Чтобы заменить настенный выключатель интеллектуальным выключателем , отключите питание с помощью автоматического выключателя этой цепи. Снимите настенную пластину, закрывающую существующий выключатель, отвинтив два винта. Снимите переключатель, открутив винт в верхней и нижней части. Аккуратно потяните выключатель от стены. Иногда провода обрезаются слишком коротко, чтобы вытащить выключатель далеко.

Если вы видите белый провод на существующем выключателе, скорее всего, это не нулевой провод. Это либо ЛИНИЯ, либо НАГРУЗОЧНЫЙ провод. Обычно белый провод используется в качестве ЛИНИИ, а черный — в качестве НАГРУЗКИ при подключении только двухжильным кабелем. Как я объяснил выше, белый провод должен быть повторно идентифицирован с другим цветом, но этим часто пренебрегают.

ПЕРЕД РАБОТОЙ С СУЩЕСТВУЮЩЕЙ ПРОВОДКОЙ ВЫКЛЮЧАТЕЛЯ ОСВЕЩЕНИЯ

Перед установкой интеллектуального выключателя вы должны определить ЛИНИЙНЫЙ и НАГРУЗОЧНЫЙ провода внутри существующей распределительной коробки. Вы не можете определить по цветовому коду, какой провод является ЛИНЕЙНЫМ, а какой НАГРУЗОЧНЫМ. Проверить отсутствие питания с помощью бесконтактного детектора напряжения .

Убедитесь, что питание отключено, используя вольтметр категории III (CAT III) или категории IV (CAT IV) , или вы можете использовать розетку с косичкой для лампочки.

Отсоедините два провода от винтовых клемм сбоку или от вставных разъемов на задней стороне существующего однополюсного переключателя. Вы можете использовать крошечную отвертку или скрепку для бумаг, чтобы удалить вставленные провода. Не обрезайте провода. Провода в распределительной коробке — это все, с чем вам придется работать.

Вытащите белые провода внутри распределительной коробки, но не разбирайте их. Снимите разъем на белых проводах, чтобы открыть оголенный провод. Держите соединенные белые провода отдельно от проводов выключателя.

Снова включите питание и, надев электроизолирующие перчатки с защитными перчатками и защитной маской, ОСТОРОЖНО (вы можете получить удар током или удар электрическим током) проверьте с помощью вольтметра или лампочки с косичкой, какой провод является ЛИНИЕЙ.

Подсоедините один из проводов вольтметра (или лампочку с косичкой) к белым проводам и прикоснитесь другим проводом к одному из проводов, снятых с выключателя. Затем проверьте другой провод, снятый с переключателя.

Провод переключателя, который показывает приблизительно 120 вольт с белыми проводами, является ЛИНИЕЙ. Другой провод без напряжения — НАГРУЗКА. Не обращайте внимания на показания напряжения, которые намного ниже 120 вольт. Снова выключите питание.

После того, как вы идентифицировали ЛИНЕЙНЫЙ, НАГРУЗОЧНЫЙ и НЕЙТРАЛЬНЫЙ провода внутри существующей электрической коробки настенного выключателя и питание отключено, вы можете подключить интеллектуальный выключатель, следуя инструкциям производителя.

Я заметил, что на некоторых схемах подключения интеллектуальных переключателей от производителя заземляющий провод оборудования окрашен в желтый цвет. Это может указывать на оголенный медный провод.

Стандартные правила электромонтажа в США требуют, чтобы заземляющий провод был зеленым или неизолированным оголенным проводом. В других странах заземляющий провод может быть желтым с зеленой полосой или зеленым с желтой полосой.

Схема подключения переключателя WEMO WiFi с красным для нагрузки, черным для линии, белым для нейтрали и зеленым заземляющим проводом. К нему необходимо подключить заземляющий провод от интеллектуального переключателя.

Вам потребуется снять обжим, если провода обжаты и нет косички для подключения. Я осторожно обрезал обжим параллельно проводам, используя мои диагональные плоскогубцы Knipex 9.0009 . Старайтесь не перерезать провода.

Теперь, когда провода заземления отделены от обжима, туго скрутите их концы плоскогубцами. Плотно скрутите заземляющий провод от интеллектуального переключателя на эту группу заземляющих проводов. Скрутите соединитель провода соответствующего размера на конце.

В некоторых случаях заземляющий тракт прокладывается через металлическую броню кабеля или металлическую трубу. В этих случаях металлическая коробка будет заземлена, и вы можете подключить заземляющий провод к задней части металлической распределительной коробки с помощью крепежного винта 10/32. В некоторых старых коробках переключателей из черной эмали используются крепежные винты 10/24. Удалите все неиспользуемые зажимы из внутренней части коробки.

Интеллектуальные выключатели, как правило, совместимы с настенными панелями, подходящими для выключателей Decora, хотя цвета могут не совпадать.

Некоторые из моих электрических схем доступны в виде наклеек и напечатаны на других товарах, например, на футболках. Нажмите здесь, чтобы увидеть все.

Схемы подключения трехпозиционного переключателя см. в моем блоге.

Мой пост в блоге с схемами подключения четырехпозиционного переключателя удобен.

См. мой пост в блоге здесь, где приведены электрические схемы коммутируемых и полукоммутируемых розеток, пост в блоге здесь .

Нажмите здесь , чтобы увидеть мою запись в блоге о заземляющих выключателях и розетках.

Чтобы просмотреть все категории электрических тем , обсуждаемых г-ном Электриком, нажмите здесь .
