Проходной выключатель Legrand: схема подключения (видео, фото)
Еще со времен появления первых лампочек, для их включения и отключения использовались простенькие выключатели. Для небольших помещений было вполне достаточно обычных одно- или двухклавишных моделей этих устройств. Проходной выключатель Легранд стал удобным решением в больших или длинных комнатах.
Информация о компании и ее продукции
Торговая марка Легранд принадлежит французской компании, производящей большое количество наименований электротехнического оборудования. Товары этого бренда всегда отличались высоким качеством, надежностью и долговечностью, чем и заслужили доверие большого круга покупателей.
Компания выпускает продукцию в разных ценовых категориях, от эконом до премиум класса, что позволяет удовлетворить любой спрос. А количество форм и расцветок изделий бренда Легранд значительно расширяет возможности использования в различных интерьерных решениях. Также следует упомянуть о наиболее популярных сериях электротехнических изделий:
Legrand Celiane
Это продукция класса премиум. Характерные черты серии Celiane – необычные круглые формы изделий. Стильный дизайн в сочетании с изысканными цветами (стандартный белый, слоновой кости, графит, титан и др.), способны вписывать их в самые шикарные интерьеры. Legrand Celiane оснащаются передовыми технологиями управления: бесконтактное, сенсорное, бесшумное управление клавишами, кнопками или рычажками с подсветкой либо индикацией. Коллекцию Legrand Celiane отличает полная взаимозаменяемость внешних декоративных рамок на панели других расцветок. Выбрав серию Celiane, вы сможете менять внешний вид своих выключателей буквально по настроению.
Примеры внешних панелей серии ЛеграндCeliane
Legrand Valena
Изделия этой серии выполняются в классическом стиле с квадратными формами. Коллекция Valena – это наиболее удачная разработка французских инженеров. Предлагаемые расцветки: белый, кварц, алюминий, светлое или темное дерево, терра и др.
Могут быть как с подсветкой, так и без нее. Выключатели серии Легранд Валена отлично вписываются в любые интерьерные решения и достойно смотрятся в разнотипных помещениях. Только на территории России Valena присутствует уже более 20 лет, а в странах Европы давно занимает первые позиции. Более доступная цена устройств серии Valena, но в то же время современный дизайн, вот чем заслужили особое внимание эти приборы.
Дизайн декоративных рамок Легранд Valena
Но заинтересовались ими не только обычные покупатели. С некоторых пор, китайские подпольные заводики начали усердно штамповать контрафактное оборудование под маркой Legrand Valena, так как они более дешевые. Поэтому не рискуйте покупать электрооборудование на рынках, а обращайтесь в специализированные магазины. Только оригинальная продукция, будь то серия Valena, Celiane или другие, принесет истинный комфорт и убережет от неприятностей.
Это лишь малая часть всего ассортимента товаров под маркой Легранд. Каждая из серий отличается от других внешним дизайном и расцветками.
Помимо моделей Celiane и Valena, также обратите внимание на следующие интересные серии: Legrand Oteo, Mosaic, Quteo, Anam.
Устройство, принцип работы и предназначение
Чтобы самостоятельно подключить проходной переключатель нужно представлять, как он устроен. Внешне он практически не отличается от обычного, основная разница заключается во внутренней конструкции. Стандартный выключатель замыкает/размыкает электрическую цепь, проходной, разъединяя одну линию, соединяет другую.
Так, если у обычного одноклавишника задействуются только два контакта, то у проходного три. То есть второй выходной контакт соединяется с парным выключателем. Если подключаете двухклавишный прибор, то контактов будет уже шесть.
Схема подключения проходного одноклавишного выключателя Легранд
Схема подключения двухклавишного устройства компании Легранд
Главное предназначение проходных переключателей – это управление одним источником света с разных сторон помещения.
Понять принцип работы будет легче всего на следующих примерах:
- Длинный проходной коридор. Нередко в планировках помещений можно встретить комнаты значительной длины или площади с двумя проходами. При входе с одной стороны вы нажимаете выключатель, но доходя до противоположного конца уже неудобно возвращаться чтобы выключить свет. Поэтому на другой стороне устанавливают параллельный переключатель, которым вы успешно выключаете освещение.
- Лестничные марши или разные этажи. В больших домах, с длинными лестницами и несколькими этажами, довольно удобно включить свет, например, на первом, а поднявшись по лестнице, выключить на втором или третьем.
- Комнаты. Представьте, что вы легли на кровать и решили немного вздремнуть, но, чтобы погасить свет нужно подниматься, идти к переключателю. Так и сон перебить можно. А что, если провести параллельный выключатель куда-нибудь к изголовью, тогда можно не вставая отключить освещение и спокойно отдыхать.
Как видите, проходные переключатели заметно повышают комфорт жильцов, позволяя избегать лишних движений.
Схемы подключения разных типов выключателей

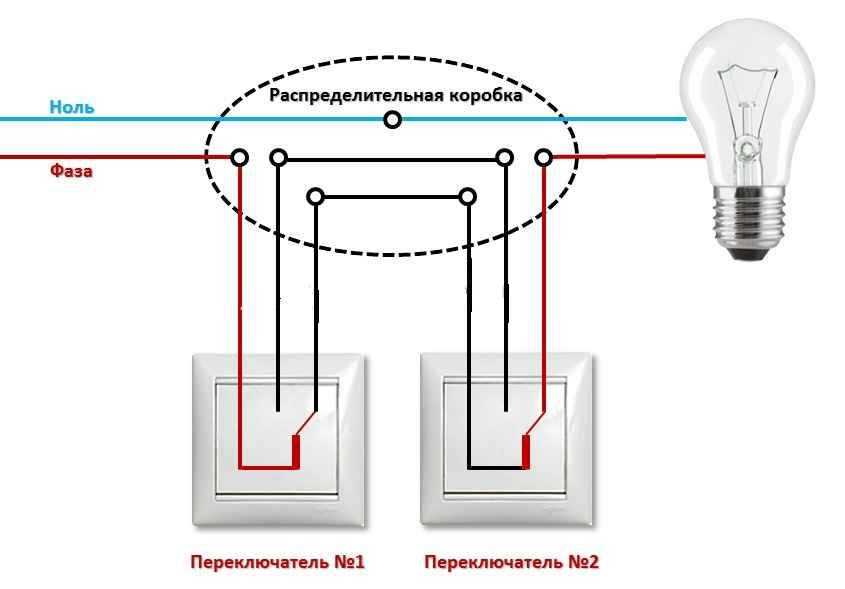

Схема подключения одноклавишного проходного выключателя
Это самая простая конструкция подобных переключателей. Здесь нулевой (синий) провод приходит в распределительную коробку, а затем идет прямиком на лампу. Фазный кабель (оранжевый) из коробки подводится на входной контакт первого выключателя. Далее, на выходе, два черных кабеля соединяются с соответствующими входными контактами второго выключателя, а потом один провод уже идет на лампу.
Цвета проводов на схеме указаны условно, у вас может быть другая расцветка кабелей.
Схема подключения
В этом случае просто увеличивается количество проводов, а принцип соединения остается подобным предыдущему. На первый выключатель подводится двухжильный кабель (фаза), а на выходе две группы контактов также соединяются со входными на втором переключателе. На первый взгляд схема кажется очень сложной, но по ходу дела все становится предельно ясным.
Как видно из схем, все основные соединения производятся в распределительной коробке.
Для этого лучше всего использовать специальные клемники либо зажимы, это гораздо надежнее и безопаснее скруток.
Внимание! При любых электромонтажных работах не забывайте отключать электричество.
Схемы подключения True Bypass — stinkfoot.se
по Андреасу Комментарий stängt
Существует множество схем проводки для истинного байпаса, и, конечно же, некоторые из них есть на этих страницах. Но они несколько отличаются — иногда это связано с тем, что используется другой стиль проводки, а иногда это связано с тем, что для конкретной педали требуется особый стиль проводки. Я также иногда перемещаю вещи, чтобы они подходили к конкретной педали (например, если перенос заземления на другую сторону упростит установку).
Конечно, все это может сбивать с толку, даже если вы просто просматриваете этот сайт в поисках информации, и, поскольку я начал получать запросы на схемы основных стилей разводки истинного байпаса, я решил создать страницу только для этого. Но прежде чем мы углубимся в проводку, давайте взглянем на скромные переключатели, которые мы будем использовать.
Переключатель
Для базовой проводки с настоящим байпасом вам понадобится переключатель DPDT (двухполюсный, на два направления). По сути, это два переключателя SPDT (однополюсный, двухпозиционный), расположенные рядом. Позже мы также углубимся в переключатели 3PDT (ага, тройной полюс, двойной ход), которые, конечно же, представляют собой три переключателя SPDT, работающих в унисон.
Все эти выключатели фиксирующего типа (вкл./вкл.) и работают, соединяя полюс (центральный выступ, 2 или 5 на рис.) с любым из бросков (внешние выступы, 1/3 или 4/6 на рис.). рис.). Когда вы нажимаете переключатель, соединение меняется, поэтому, если у вас были подключены 1-2 и 4-5, новые соединения будут 2-3 и 5-6.
Базовый истинный байпас
Это истинный байпас в его самой базовой форме. Вооружившись знаниями, которые вы только что узнали, мы можем видеть, что сигнал входит и выходит из переключателя на полюсах (средние выступы). В этом случае переключатель либо позволяет сигналу просто перейти на выходную сторону и на выходной разъем (байпас), либо пройти через схему эффекта перед отправкой на выходной разъем (активный).
Лучший истинный байпас
Базовая разводка не лишена недостатков. Самый большой из них заключается в том, что когда вы переходите в режим обхода, вход схемы просто отключается, оставаясь висящим, как если бы вы случайно отключили гитарный кабель. Это может создать «удар» или «хлопок», когда вы нажимаете переключатель, чтобы включить эффект. Может помочь добавление подтягивающего резистора к входу схемы (он притягивает вход к земле при отключении), и в некоторых схемах он уже есть. Но вы также можете бороться с этим, просто немного изменив стиль проводки.
Эта проводка закорачивает вход цепи на землю в байпасе. По сравнению с отключением гитарного кабеля (как упоминалось ранее) это больше похоже на отключение громкости гитары. И именно поэтому я всегда использую проводку с заземлением ввода 🙂
Истинный байпас со светодиодом
До этого момента мы использовали переключатели DPDT (двухполюсные, на два направления) для нашей проводки. Если вы хотите также иметь светодиод включения / выключения, вам нужно добавить третий ряд выступов (третий полюс с двумя бросками), чтобы сделать это. Так вот! В основном это проводка «улучшенный истинный байпас», описанная выше, но с дополнительной перемычкой для использования заземления как для приглушения входа схемы (в байпасе), так и для замыкания цепи для светодиода (в активном состоянии).
R1 — токоограничивающий резистор для светодиода. Я использую настолько большой резистор, насколько мне это может сойти с рук, как для ограничения потребляемого тока (экономит батарею), так и для риска «ударов» при переключении.
В то время как переключатели DPDT легко ориентировать в соответствии со схемами подключения (поскольку они имеют два ряда по три наконечника), переключатель 3PDT отличается. Так как он симметричный (выводы 3х3), его можно случайно повернуть на 90 градусов, что означает, что проводка вообще не будет работать. Все мои схемы подключения 3PDT предполагают, что переключатель ориентирован так, что отверстия в наконечниках совпадают с севером и югом. На картинке справа показана настоящая вещь в этой ориентации. Кусок провода, проходящий через крайний левый ряд наконечников, приведен только для иллюстрации — если вы можете провести провод таким же образом, вы знаете, что ваш переключатель ориентирован правильно по отношению к схемам на этой странице.
И да, схема подключения 3PDT, найденная на странице Crybaby wah LED, не полностью соответствует той, что на этой странице.
Это связано с тем, что для Crybaby мне пришлось отделить сигнальную землю от земли/минуса для светодиода, чтобы остановить «стук» при включении/выключении педали. Для большинства других педалей у меня не было необходимости делать это, поэтому общая проводка 3PDT на этой странице имеет один провод заземления.
Буферы Boss хороши?
Сборка соединительной коробки для педалборда
Байпасные системы, электрические схемыПоиск
сок после:
Последние
Категории
Как подключить трюмную помпу | Дренажный переключатель ON-OFF
Перейти к содержимому провод трюмного насоса switcheric steele2021-07-23T13:33:46-04:00 Снова и снова люди хотят знать: «Как подключить трюмную помпу к поплавковому выключателю?» Поскольку мы занимаемся переключателями на лодках, чаще всего возникает путаница из-за того, следует ли использовать трехпозиционный переключатель для подключения поплавкового переключателя через переключатель на штурвале.
Ниже мы объясним, как подключить трюмную помпу:
Обычно существует две конфигурации:
- кулисный переключатель трюмной помпы с ручным включением и выключением или:
- Ручной и автоматический кулисный переключатель трюмной помпы ВКЛ-ВЫКЛ-ВКЛ
Это не означает, что вариант 1 вообще не имеет поплавкового переключателя… просто питание поплавка не проходит через поплавковый переключатель на штурвале.
В обоих случаях ручной выключатель и поплавковый выключатель, а также ручная подача включены параллельно. Это означает, что это схема ИЛИ… либо ручной трюмный выключатель, либо трюмный поплавковый выключатель может включить насос.
Так какая же реальная разница, если обе схемы подключения трюмных насосов имеют поплавковый выключатель? Давайте посмотрим на несколько схем с трюмными насосами, подключенными к поплавковому выключателю:
Только ручной трюмный выключатель
С ручным трюмным выключателем — рекомендуемый нами способ – поплавковый выключатель всегда подключается напрямую к аккумулятору через предохранитель.
Его нельзя выключить штурвальным выключателем.
Переключатель ручного/автоматического трюма
Переключатель ручного/автоматического трюма представляет собой переключатель A-B с центральным выключенным положением. Через него проходят два пути… один прямой (в обход поплавка) и один последовательно с поплавковым выключателем (последовательный означает И… и автоматический выключатель, и поплавковый выключатель должны быть замкнуты для включения насоса).
В большинстве случаев используйте переключатель ON-OFF
На специальных морских панелях переключателей New Wire Marine мы рекомендуем использовать стандартный ручной переключатель ВКЛ/ВЫКЛ.
Мы РЕКОМЕНДУЕМ, что каждая лодка должна иметь автоматическую (поплавковую) подачу воды для трюмной помпы, НО рекомендуем, чтобы провод «автоматической» поплавковой кнопки подключался непосредственно к аккумулятору лодки (разумеется, с предохранителем).
Почему трюмный переключатель ON-OFF с поплавком?
Две основные причины:
- Защита от человеческих ошибок и:
- Упрощенная кабельная разводка с меньшим падением напряжения
#1 – Защита от человеческой ошибки
Этот метод обхода выключателя батареи и панели выключателей гарантирует, что поплавковый выключатель включит трюмную помпу, если она когда-либо начнет заполняться водой.
Если вы когда-нибудь оставите свою лодку в доке, это может предотвратить ее затопление, если вы забудете включить переключатель «авто» или даже если у вас выключен аккумулятор.
Причина, по которой обычно НЕ следует подключать устройства напрямую к аккумулятору, заключается в том, что слабый ток (например, от GPS или VHF) может разрядить аккумулятор. НО, риск этого практически отсутствует, когда устройство (например, трюмная помпа) подключено к физическому разъединителю (например, поплавковому выключателю).
Кроме того, даже если вы прицепите свою лодку, как вы сравниваете:
- Риск разрядки аккумулятора, потому что вы оставили вилку подключенной, а трюмный насос должен был всю ночь откачивать дождевую воду
- С риском, что вы решите неожиданно оставить свою лодку в доке друга на выходные, а вернувшись, обнаружите, что она затоплена?
Мы рекомендуем автоматическую трюмную помпу, но нет особых оснований для установки переключателя на «автоматическую» подачу, и потенциальный риск снижается, НЕ переключая автоматическую подачу на переключатель.
№ 2 – Встроенный индикатор наполнения трюмной воды
Существует также интересная функция подключения поплавкового выключателя трюмной помпы следующим образом: OFF) всякий раз, когда поплавок всплывает, на переключателе появляется индикатор движения трюма.
Вот как это работает для различных типов выключателей:
- При использовании трюмного выключателя свет обычно выключен, когда переключатель находится в нижнем положении, но когда поплавок плавает, загорается единственный свет.
- При наличии печатного переключателя AUTO-OFF-ON автоматический свет горит постоянно (ручной свет включается, когда поплавок плавает)
- При использовании выгравированного переключателя AUTO-OFF-ON один нижний индикатор включается в ручном режиме ИЛИ когда поплавок плавает (но не в простом «автоматическом» режиме.
Это происходит из-за соединения в трюме… 12 В, поступающие от теперь закрытого поплавкового выключателя, возвращаются к выключателю… нажимая на клемму 3 (или 1 на ручном/автомобиле) на трюмном выключателе.
И БААМ! Загорается индикатор. Даже если переключатель находится в положении OFF.
Создает очень стильный встроенный световой индикатор, чтобы вы знали, когда поплавковый выключатель запускает трюмную помпу… см. схему слева
№3 — схема подключения кулисного переключателя трюмной помпы с подсветкой
Один из трех переключателей трюмной помпы единственное, что не очень просто, — это автоматический / ручной переключатель трюмной помпы с подсветкой. (узнайте больше о том, как работают наши замечательные переключатели с подсветкой, здесь). Но даже это все еще довольно просто, вот несколько схем, на которых показана единственная перемычка, необходимая на задней панели переключателя.
На правой диаграмме видно, как обратная подача от поплавкового выключателя может вернуться вверх по линии ручного управления и попасть на клемму 10, зажигая нижний световой индикатор активации поплавкового выключателя.
#4. Что делать, если трюмный переключатель ВКЛ/ВЫКЛ невозможен/выполним?
Ладно, ладно… иногда довольно сложно переключиться с ручного/автоматического переключателя трюма на ВКЛ-ВЫКЛ из-за уже протянутых кабелей, доступности трюма и т.
