Монтаж вентиляции – это процесс сборки, установки вентиляционных конструкций и механизмов, который должен быть не только качественно произведенным, но и соответствующим определенным требованиям и нормам СНиП и СН.

Прайс-лист на монтаж вентиляции

Наименование услуги	Ед. измерения	Цена в рублях
Монтаж приточной установки производительностью до 300 м³	1	13000
Монтаж приточной установки производительностью до 700 м³	1	18000
Монтаж приточной установки производительностью до 1500 м³	1	23000
Монтаж приточной установки производительностью до 2000 м3	1	27000
Монтаж приточной установки производительностью свыше 2000 м³	1	36000
Монтаж канального вентилятора производительностью 100-500 м³/ч	1	4500
Монтаж Канального вентилятора производительностью до 1000 м³/ч	1	9000
Монтаж Канального вентилятора производительностью от 1500 до 10000 м³/ч	1	13000
Монтаж Канального вентилятора производительностью от 10000 до 50000 м³/ч	1	18000
Монтаж Радиального вентилятора	1	2500
Монтаж Крышного вентилятора	1	3500
Монтаж бытового настенного вентилятора в вентиляционную шахту без прокладки кабеля электропитания	1	680
АВТОМАТИКА	Количество	Цена в рублях
Монтаж щита автоматики	1	7100
Установка привода воздушной заслонки	1	1800
Монтаж узла обвязки	1	450
Подключение узла обвязки к теплоснажению	1	2700

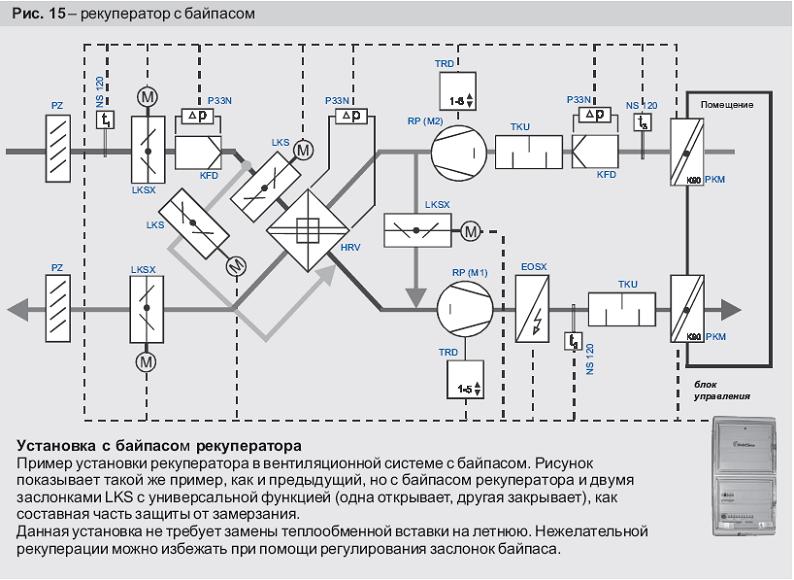

Монтаж пластинчатого рекуператора	1	2700
Монтаж роторного рекуператора	1	4500
Диффузоры, Адаптеры, Клапаны	Количество	Цена в рублях
Монтаж камеры статического давления (адаптера)	1	250
Монтаж диффузора круглого сечения	1	250
Монтаж воздушного клапана	1	300
Монтаж дроссель-клапана	1	300
Монтаж огнесдерживающего клапана с покрытием	1	5 500
Монтаж шумоглушителя до 2500 м³	1	13
Воздуховоды	Количество	Цена в рублях
Монтаж гибкого воздуховода	м²	270
Монтаж прямоугольного воздуховода	м²	450
Монтаж круглого воздуховода D=100мм.	п.м.	130
Монтаж круглого воздуховода D=125мм.	п.м.	180
Монтаж круглого воздуховода D=160мм.	п.м.	270
Монтаж круглого воздуховода D=200мм.	п.м.	350
Монтаж круглого воздуховода D=250мм	п.м.	450
Монтаж круглого воздуховода D=315мм.	п.м.	550
Демонтаж прямоугольного воздуховода	м²	230
Демонтаж круглого воздуховода D=250мм.	п.м.	230
Демонтаж круглого воздуховода D=160мм.	п.м.	100
Решетки	Количество	Цена в рублях
Монтаж решетки S до 0,09 м²	1	350
Монтаж решетки S от 0,09 м² до 0,36 м²	1	450
Монтаж решетки S от 0,36 м² до 1 м²	1	720
Монтаж решетки S свыше 1 м²	1	900

Для того чтобы в помещении микроклимат всегда был в идеальном состоянии, необходимо уделить внимание созданию эффективной вентиляционной системе.

 Монтажные работы, при этом, являются одними из самых ответственных этапов.

Наши специалисты производят весь комплекс монтажных работ на объектах различного назначения:

• Общественно-культурные здания (театры, клубы, музеи, кинозалы, развлекательные центры…)
• Административные здания (бизнес-центры, офисы…)
• Промышленные, производственные и складские здания (заводы, логистические центры, цеха, склады)
• Детские, дошкольные учреждения, школы, профессиональные училища, ВУЗыСерверные, радиостанции, телецентры и другие объекты специального назначения
• «Чистые помещения» (предприятия медицины, фармакологии, электронной промышленности)
• Торговые центры, гипермаркеты и магазины
• Предприятия индустрии питания (рестораны, кафе, бары, кондитерские…)
• Жилые здания, элитное жилье, квартиры, коттеджи, загородные дома, пентхаусы, таунхаусы
• Спортивные учреждения, SPA- и фитнес-центры, плавательные бассейны, бани
• Санатории, больницы, пансионаты, дома отдыха
• Автостоянки, автосервисы, АЗС.

Профессиональный монтаж вентиляции представляет собой целый комплекс услуг по его устройству, заключающийся:

• в выборе оптимального варианта вентиляции для конкретного здания;
• в расчете величины воздухообмена необходимого для эффективной работы систем;
• в «умном» проектировании, учитывающем архитектурные особенности здания;
• в качественном монтаже вентиляционных систем;
• в аккуратном демонтаже в случае необходимости;
• в добросовестном гарантийном и послегарантийном сервисном обслуживании.

Только грамотный монтаж вентиляционных систем гарантирует любому помещению создание той здоровой атмосферы и очищенной воздушной среды, которая оптимально соответствует необходимым гигиеническим нормам.

Доверять монтаж следует специалистам, которые знают, как требуется располагать оборудование и вентиляционные отверстия, а также как оптимизировать маршрутизацию воздухоотводов, чтобы находящиеся в здании люди в любое время года могли наслаждаться комфортными условиями.

Основные монтажные работы

Перечень монтажных работ

Монтаж приточных установок производительностью от 300 м3/ч.

Монтаж приточных установок производительностью от 700 м3/ч.

Монтаж приточных установок производительностью от 1500 м3/ч.

Монтаж приточных установок производительностью от 2000 м3/ч.

Монтаж канального вентилятора производительностью от 100-500 м3/ч.

Монтаж крышного вентилятора

Монтаж радиального вентилятора

Монтаж огнезадерживающего клапана с покрытием

Установка привода воздушной заслонки

Монтаж воздушного электронагревателя

Монтаж водяного нагревателя

Монтаж автоматики

Общестроительные работы

Изготовление отверстий d=100-350 мм. кирпич за 10 см.

Прокладка жестких воздуховодов 1 м./кв.

Установка в окно бытового вентилятора в двойной раме, с заменой стекла на оргстекло и термоизоляцией стекла

Установка бытового настенного вентилятора в вентиляционную шахту

Дополнительные монтажные работы

Экспертиза, обследование смонтированных систем

Установка козырька над вентиляционным оборудованием

Штробление стен под электрокабель

Дополнительный электрокабель (в коробе/без)

Высотные работы

Автовышка, высота до 16 м.

Подъем оборудования (свыше 2-го этажа)

Основные правила монтажа

Монтажные работы можно выполнить самостоятельно либо с привлечением подрядных организаций, но в любом случае начинать нужно с согласования проекта и составления списка необходимых манипуляций. На подготовительном этапе осуществляется выбор подрядчика, который должен согласовать и утвердить разработанное техническое задание. Далее совместно с заказчиком составляется график работ, где подробно описываются сроки, поставки комплектующих и расходных материалов, тип оборудования и его установка.

Перед началом работ следует проверить соблюдение следующих факторов:

• что техническое задание разработано;
• проект утвержден и согласован с подрядчиком, состоящим в государственном реестре СРОС;
• все основные и межкомнатные стены, межэтажные перекрытия установлены;
• готовность площадок для установки внутреннего и наружного вентиляционного оборудования обеспечена;
• установлена гидроизоляция, если схемой предусмотрены мокрые фильтры;
• выполнены все воздушные отверстия и каналы, заложенные в проекте;
• присутствует основная вентиляционная шахта для естественной циркуляции воздуха;
• в наличии опоры для крышных вентиляторов, предусмотренных в схеме;
• стены воздуховодов покрыты штукатуркой.

Если при проверке чего-то не оказалось, то это все фиксируется документально, как и все изменения, вносимые по ходу выполнения работ.

К основным правилам монтажа вентиляционных систем относятся следующие требования:

• продольные швы должны располагаться вверх;
• крепления на болтах необходимо затягивать до максимального предела;
• вентиляционные блоки устанавливаются на подготовленные крепления исключительно после монтажа;
• крепеж должен учитывать массу самого воздуховода, чтобы она не передавалась механизмам;
• крепежные элементы обязаны иметь виброизоляцию;
• жесткие опоры предусмотрены для радиальных вентиляторов, с креплением анкерными болтами;
• фильтры натягиваются ровно, исключая провисание;
• электромоторы следует максимально точно подгонять к вентиляторам;
• вращение крыльев должно быть свободным;
• вентиляционные отверстия закрываются специальными решетками, размеры ячеек которых не должен превышать 7 см;
• при устройстве вентиляционной системы количество изгибов необходимо минимизировать.

Основные этапы монтажа систем вентиляции

• Монтаж вентиляционных систем начинают сразу после утверждения проекта и согласования временных сроков.
• Временной график предусматривает необходимую последовательность действий, начиная с поставки требуемых материалов и завершая осуществлением монтажа вентиляции.
• После установления необходимых опорных конструкций производят монтаж сети воздухоотводов и звукоизоляции. При этом воздухоотводы, по которым распределяется приточный воздух, прокладываются в технических коробах, декоративных элементах и за подвесными потолками.
• На следующем этапе устанавливается автоматическое оборудование, облегчающее управление системами вентиляции и включающее в себя рекуператоры, фильтры, разные виды вентиляторов, шумоглушители и многое другое.
• Завершив монтаж, можно приступать к пусковым работам, во время которых система проходит испытание в различных режимах с целью выявления возможных неполадок для последующей коррекции настроек.



Убедившись, что система успешно справляется с циркуляцией и очищением воздуха, процесс монтажа завершают подписанием акта о приеме работ. В случае необходимости с жильцами или персоналом объекта проводят краткий, обучающий курс по безопасной эксплуатации системы и ее автоматики.

По желанию клиентов осуществляется услуга сервисного контроля, которая может исполняться, как на основе разового договора, так и на основе длительного сотрудничества.​

Схемы установки

Выбор систем вентиляции зависит от нескольких параметров, в том числе от строительных материалов стен и перекрытий здания, площади помещения. Немаловажным фактором является степень чистоты наружного воздуха, при высоких показателях загрязненности нет резона закачивать его в дом. Одним из критериев, влияющих на выбор, являются затраты. Проект вентиляции должен учитывать финансовые возможности жильцов, но не противоречить здравому смыслу, иначе, сэкономив на мелочах, можно получить большие проблемы в будущем.

По принципу работы можно выделить три типа вентиляции:

• естественная;
• принудительная;
• приточно-вытяжная или смешанная.

Перед тем как устанавливать в собственном доме одну из них, следует ознакомиться со всеми достоинствами, недостатками и спецификой монтажных работ.

Естественная

Данный вид вентиляции работает автономно за счет перепадов температуры и давления. Чаще всего используется в многоквартирных домах, где вдоль всего здания установлены вентиляционные шахты. В каждом помещении в санузлах и кухне оборудованы специальные каналы, которые выводят отработанный воздух наружу. В качестве приточных отверстий раньше предполагались форточки, поэтому часто мы слышим о том, что помещение необходимо проветривать. Также воздух проникает через щели в деревянных рамах. К сожалению, сегодня чаще устанавливают пластиковые оконные блоки, чем нарушают естественную циркуляцию воздушных потоков. В этом случае нужно предусмотреть дополнительную приточную вентиляцию либо чаще открывать окна.

К плюсам подобного типа систем можно отнести автономную работу, низкую себестоимость установки и дальнейшего обслуживания, обеспечение движения естественных воздушных потоков, более пригодных для нормальной человеческой жизни.

Среди недостатков следует выделить зависимость системы от погодных условий. Поскольку для функционирования вентиляции необходима разность температур, то в жаркую погоду воздушные потоки почти не движутся. Кроме того, во время сильных ветров возникает эффект обратной тяги, но это явление кратковременное.

Принудительная

Работа системы осуществляется за счет специальных электрических вентиляторов, которые вытягивают отработанный воздух и испарения наружу через вентиляционные каналы.

Принудительная вентиляция чаще устанавливается в помещениях с массовым скоплением людей: производственных площадках, торговых центрах, спортзалах, аэропортах и вокзалах, учебных помещениях и институтских аудиториях.

Достоинства подобного типа конструкций в том, что они совершенно не зависят от погоды за окном, очищение воздуха в помещении обусловлено системой фильтров, кроме того, можно менять температуру воздушного потока.

В качестве недостатков специалисты выделяют следующие факторы.

• Высокая цена на каждом этапе работы, начиная от стоимости самого оборудования и заканчивая монтажом и обслуживанием.
• Поскольку детали системы чистить постоянно невозможно, а при работе на них оседает большое количество пыли и грязи, они зачастую сами являются рассадниками грибков и бактерий. Вследствие чего возможны заболевания дыхательных путей у жильцов: астма или аллергия. На сегодняшний день разработаны специальные обеззараживающие комплексы для принудительно вентиляции, они ее удорожают, но эффект на самом деле незначительный.

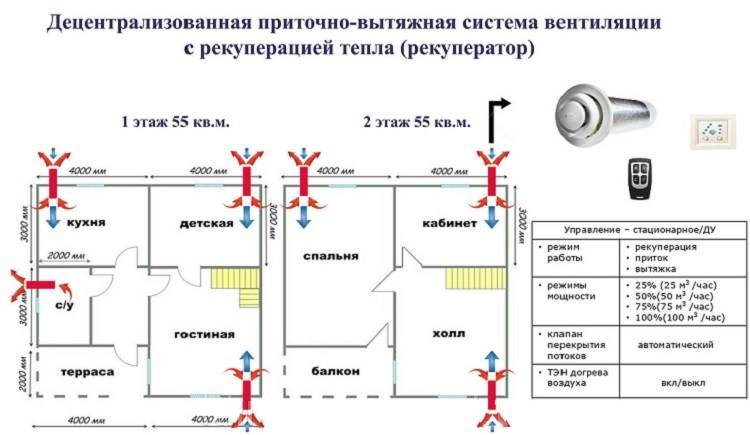

Смешанная

В данном случае в движении воздушных потоков задействованы естественная и принудительная составляющие. Через одни отверстия воздух заходит в дом за счет разницы давлений, через другие каналы выводится с помощью вентиляторов.

Отправьте заявку и получите КП

Подберем оборудование, удешевим смету, проверим проект, доставим и смонтируем в срок.

Приложить файлы

Отправить заявку

Монтаж воздуховодов

Услуги по вентиляции › Монтаж вентиляции ›

Монтаж воздуховодов реализует по России компания «ИНТЕХ» (Москва). Чтобы получить КП на монтаж воздуховодов, позвоните по телефону: +7(495) 146-67-66. Отправить письменную заявку Вы можете на email [email protected] или через форму заказа.

Монтаж воздуховодов – это одна из наиболее сложных операций при установке системы вентиляции и кондиционирования. Зачастую вентиляция решает широкий спектр задач: помимо классических функций воздухообмена и контроля температуры, в помещении можно дополнительно поддерживать необходимый уровень влажности, контролировать чистоту приточного воздуха или очищать от посторонних примесей вытяжной воздух. ]

Наши преимущества:

10

10 лет стабильной и успешной работы

500

Выполнено более 500 000 м²

₽

Почему у нас лучшая цена?

24

Минимальные сроки

100

100% контроль качества

5

5 лет гарантии на выполненные работы

1500

1500 м2 площадь собственных складских помещений

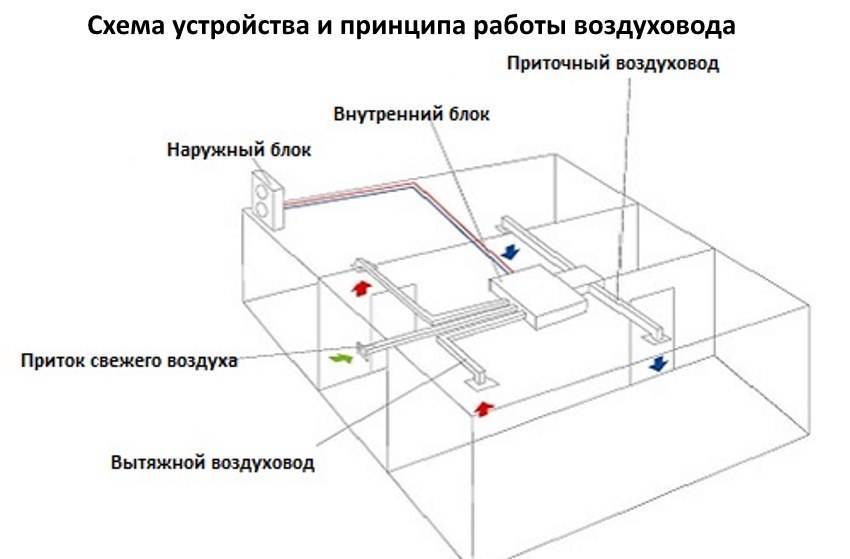

В зависимости от типа и назначения схема вентиляционной системы может существенно различаться. Однако основную функцию транспортировки воздуха на расстояние выполняют воздуховоды. С целью максимальной эффективности системы вентиляции и кондиционирования важно правильно подобрать тип воздушных каналов, корректно рассчитать их сечение и без ошибок установить. Даже в том случае, когда проект рассчитан верно, нарушение технологии монтажа может привести к нарушениям в работе системы.

Важно: в вытяжной системе вентиляции используется только один воздуховод, а для реализации приточно-вытяжной системы необходимо проложить два отдельных канала – по одному подается чистый воздух, по второму выводится загрязненный.

Общие правила по монтажу воздуховода

Общие требования к установке и эксплуатации воздуховодов прописаны в нормативной базе:

• СП 60.13330 «Отопление вентиляция и кондиционирование»,
• СП 73.13330.2012 «Внутренние санитарно-технические системы зданий»),

а также в инструкциях от производителей воздуховодов.

Правила, обязательные к исполнению

1. Монтаж гибких и полугибких воздуховодов осуществляется при полном растяжении.
2. Воздушный рукав не должен провисать ни на одном участке – на каждом прогибе теряется давление.
3. Заземление воздуховода – в обязательном порядке: в процессе эксплуатации в линии накапливается статическое электричество.
4. При работе вентиляционной системы воздух в каналах движется по спирали (аэродинамика), это нужно учесть при проектировании и монтаже.
5. На вертикальных участках магистрали длиной более 2 этажей нельзя использовать гибкие воздуховоды.
6. В помещениях ниже уровня земли (подвальные, цокольные этажи), при контакте с землей, в бетонных конструкциях, проходящих через напольные/потолочные перекрытия – только жесткие воздуховоды.
7. Если воздуховод получил повреждения при монтаже – его следует заменить. Это же касается наружного теплоизоляционного покрытия.
8. При прохождении сквозь стены необходимо использовать переходники и металлические гильзы.
9. При резком повороте аэродинамические свойства трубы снижаются, радиус поворота должен быть не меньше, чем два диаметра воздуховода.

Нормативные расстояния по отношению к строительным конструкциям и инженерным коммуникациям

Воздуховоды можно фиксировать к потолку, стенам и потолочным фермам (наиболее распространенные варианты). Оси воздуховодов прокладываются параллельно плоскостям строительных конструкций, при этом минимальные расстояния между объектами должны составлять:

1. Расстояние от поверхности воздуховода с круглым сечением до потолка должно составлять не менее 100 мм, до стен и иных строительных конструкций — не менее 50 мм.
2. Минимальное расстояние между круглым воздушным каналом и магистралями инженерных систем (ХВС, ГВС, газовые трубы, водоотведение) должно составлять не менее 250 мм.
3. Минимальное расстояние между двумя воздуховодами круглого сечения – не менее 250 мм.
4. Минимальное расстояние от поверхности воздуховода любого типа до электропроводки – 300 мм.
5. Расстояние между прямоугольным каналом и строительными конструкциями, другими каналами, а также трубопроводами должно составлять: не менее 100 мм для каналов шириной 100-400 мм, от 200 мм для каналов шириной 400-800 мм и от 400 мм для коробов шириной 800-1500 мм.
6. Любые соединения воздуховодов должны располагаться на расстоянии не менее метра от плоскости прохождения сквозь строительные конструкции.

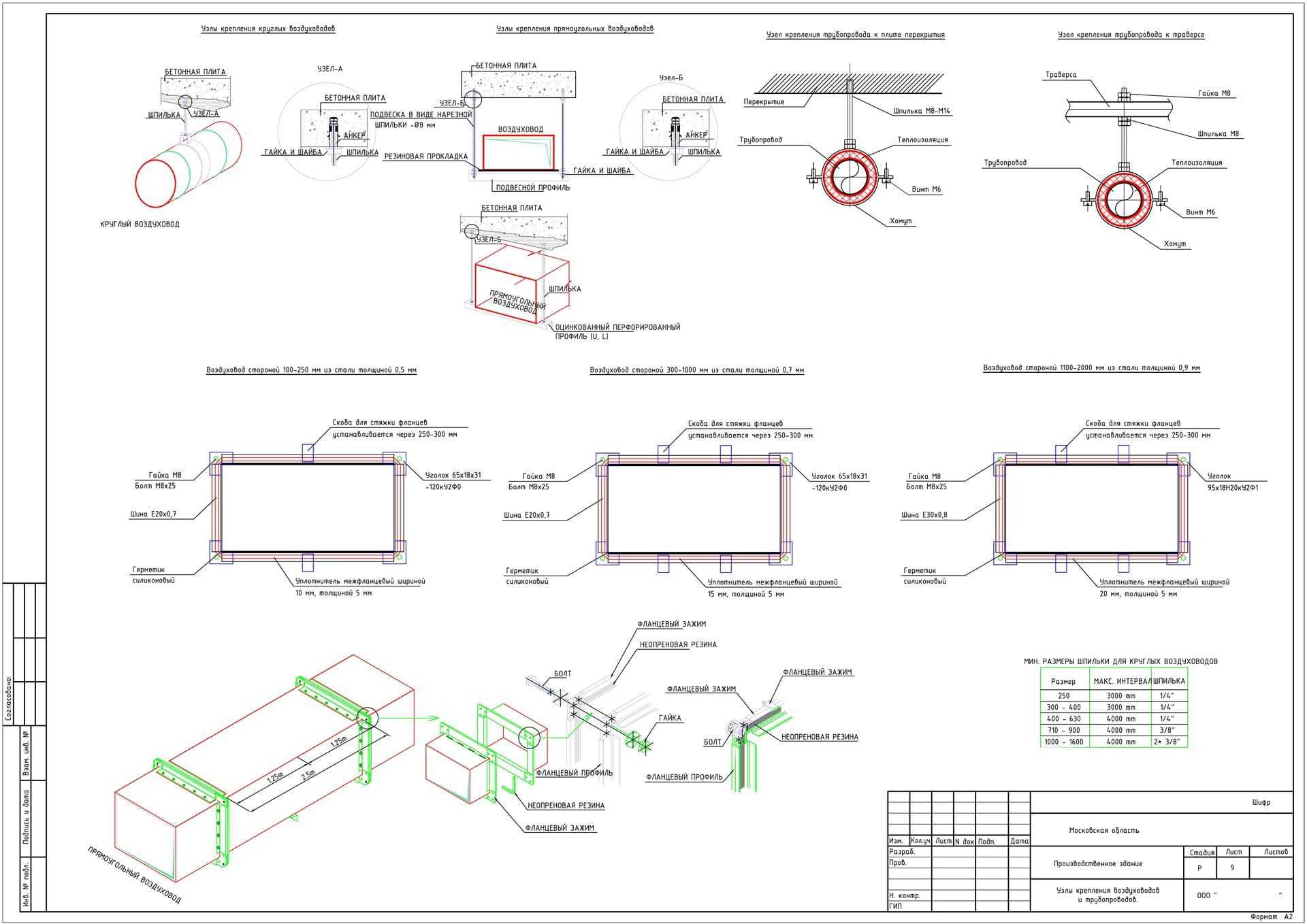

Способы крепления воздуховодов

Крепление шпилькой и профилем. Один из наиболее популярных в профессиональной среде способов крепления, осуществляется посредством Z и L-образного профиля. Принципиальных различий нет – в обоих случаях профиль крепится к коробу с помощью саморезов. Z-образный профиль чаще используется для фиксации тяжелых массивных воздуховодов – в этом случае уголок дополнительно поддерживает короб под нижний угол и придает конструкции дополнительную жесткость, снижая при этом нагрузку на саморезы.

В месте фиксации профиля к шпильке устанавливаются резиновые уплотнители – они гасят вибрацию воздуховода и снижают уровень шума.

Крепление шпильками и траверсой обычно используется при монтаже больших магистральных воздуховодов шириной свыше 600 мм. В этом случае тело воздуховода опирается на траверсу, а возможные боковые перемещения ограничены шпильками. Для более плотной фиксации и повышения звукоизоляции между стенкой воздуховода и траверсой прокладывается дополнительный резиновый профиль. Данный метод предпочтителен при монтаже звуко- и теплоизолированных воздушных каналов, так как сам воздуховод остается полностью герметичным в связи с отказом от саморезов.

Крепление шпильками и хомутом считается оптимальным для монтажа воздуховодов круглого сечения – как простых, так и изолированных.

При монтаже небольших отрезков гибкого воздуховода можно использовать хомуты без шпилек.

Крепление перфолентой можно использовать при монтаже круглых и прямоугольных воздуховодов. В первом случае лента сворачивается в петлю, во втором – крепится к болтовому соединению воздуховода. Несмотря на относительную дешевизну метода, конструкция не получает необходимой жесткости и может заметно вибрировать. Такой метод фиксации уместно использовать лишь для небольших воздуховодов диаметром до 200 мм.

С противоположной стороны воздуховод крепится непосредственно к потолку анкерным соединением либо к металлической балке с помощью струбцины.

Монтаж жесткого прямоугольного воздуховода

Горизонтальные металлические воздуховоды имеют большое сечение и чаще всего используются на крупных промышленных объектах. В целях безопасности основная часть сборки воздуховодов в крупные узлы до 25-30 метров в длину осуществляется на земле, затем поднимают на заданную высоту с помощью специального оборудования.

Монтаж горизонтальных металлических воздуховодов осуществляется следующим образом:

1. Фиксация крепежей в проектных точках: анкерное соединение с потолком либо прокладка системы балок (уголок, тавр или двутавр)
2. Расстановка подъемного оборудования, подготовка строительных лесов и вышек
3. Соединение укрупненных узлов из прямых отрезков и фасонных частей
4. Установка хомутов и иных средств крепления в заданных точках собранного отрезка воздуховода
5. Подъем собранного узла на проектную высоту и фиксация на подготовленные ранее крепежи
6. Соединение последнего отрезка с ранее смонтированным участком воздуховода.

Нередко металлические воздуховоды прокладывают в межферменном пространстве или под перекрытиями зданий. Эти методы более сложны в исполнении, но позволяют сэкономить пространство и улучшить интерьер.

Монтаж гибкого воздуховода

Гибкий и полужесткий воздуховод с небольшим сечением обычно устанавливается в квартирах и небольших коттеджах. Монтаж гибкого воздуховода осуществляется в несколько этапов.

1. Разметка магистрали. Система вентиляции и кондиционирования воздуха обычно устанавливается согласно проектным чертежам, где указаны траектории прокладки воздуховодов. Проводим на потолке линию (карандашом или маркером), вдоль которой пройдет канал.
2. Монтаж креплений. Чтобы предотвратить возможные провисания, крепим дюбеля через каждые 40 см нашей линии и фиксируем на них хомуты.
3. Определяем необходимую длину воздуховода и отмеряем рукав воздуховода. Замерять «трубу» необходимо при ее максимальном натяжении.
4. Если необходимо отрезать лишнюю часть воздуховода – можно воспользоваться острым ножом либо ножницами и перекусить проволоку (каркас) кусачками. Резать изоляцию можно только в перчатках.
5. Если необходимо нарастить длину воздуховода – противоположные части рукава надеваются на соединительный фланец и крепятся хомутами.
6. Конец рукава соединяется с патрубком или фланцем вентиляционной решетки (или фиксируется в месте ее будущей установки).
7. Остальная часть рукава под натяжением протягивается через подготовленные хомуты до точки соединения с центральной вентиляционной магистралью.
8. Если в проекте предусмотрено несколько вентиляционных отверстий, то к каждому из них создается отдельный отвод.

Монтаж изолированного воздуховода

Монтаж теплоизолированного воздуховода выполняется аналогичным способом, но есть и особенности: при нарезке или соединении рукава необходимо сначала отвернуть изоляционный слой, затем отрезать/соединить с фланцем внутренний каркас, герметизировать соединение, затем вернуть на место теплоизоляцию, повторно ее закрепить и заизолировать.

Для изоляции внешнего слоя применяется алюминиевая лента и хомуты, которые призваны соединить теплоизоляционную оболочку с телом воздуховода.

При монтаже звукоизолированного воздуховода необходимо учитывать, что «слабым» местом может быть фланцевое соединение. Для более высокого шумопоглощения воздуховод полностью надевается на патрубок (без зазоров). Герметизация соединений также выполняется с помощью алюминиевой ленты и хомутов.

Техника безопасности при монтаже воздуховода

Существует колоссальная разница между монтажом пластиковой домашней вентиляции и установкой массивного промышленного воздуховода – высотные работы всегда отличались высокой степенью риска. Однако учитывая, что на производственных объектах вентиляцию устанавливают профессиональные альпинисты, мы предупреждаем вас о тех недоразумениях, которые могут произойти дома.

• Небольшая высота остается травмоопасной – выбирайте для работы надежные леса и подмости. Крайне не рекомендуется работать с лестницы или стремянки без страховки.
• Работа с теплоизоляцией – исключительно в перчатках, желательно – в очках. Для резки используем самый острый нож или ножницы из тех, что есть в наличии – чтобы волокно не мочалилось и не разлеталось по помещению.
• Если минеральная вата все же попала в глаза, их следует тщательно промыть большим количеством воды и обратиться к офтальмологу. Первый симптом – зуд.

Если соблюдать эти несложные правила, вы быстро и легко установите дома систему воздуховодов любого уровня сложности.

Типы и виды воздуховодов

Воздуховоды – это разводка труб, по которым в системе вентиляции движется воздух. По этим каналам приточная вентиляция нагнетает в помещения, находящиеся на расстоянии от воздухозаборника, свежий воздух, а вытяжная вентиляция выводит на улицу воздух отработанный. Воздуховоды можно классифицировать по нескольким признакам:

• Жесткость (гибкие, полужесткие, жесткие)
• Форма (круглые, прямоугольные)
• Материал (пластик, алюминий, сталь и пр. )
• Изоляция (неизолированные либо с изоляцией)

Гибкие воздуховоды (гладкие и гофрированные) отличаются высокими аэродинамическими свойствами, за счет чего снижается уровень шума и вибрации. Такие каналы рационально использовать для монтажа непротяженных вентиляционных магистралей, а также вместо гибких вставок или угловых отводов.

Гибкие воздушные рукава делят на каркасные и бескаркасные. В роли каркаса обычно выступает стальная или полимерная проволока, придающая воздуховоду жесткость на излом и сохраняющая гибкость для прокладки поворотных воздушных трасс. Сверху стальная пружина обшивается материалами из синтетики, полимеров или алюминиевой лентой. Гибкие воздуховоды всегда имеют круглое сечение и могут иметь дополнительное шумопоглощающее либо теплоизоляционное покрытие.

Полужесткие воздуховоды имеют схожее устройство – в качестве армирования используется стальная спираль, которая обшивается минеральным волокном и вскрывается с двух сторон алюминием.

Жесткие воздуховоды изготавливаются преимущественно из тонколистового металла – черной/оцинкованной/нержавеющей стали, алюминия. Они бывают:

• Прямошовные. Бывают круглого, овального и прямоугольного сечения. Представляют собой раскатанный и развальцованный лист металла, замкнутый по контуру посредством сварки либо на фальцевый замок.
• Спирально-навивные. Исключительно круглого сечения. Труба представляет собой скатанную из длинного узкого металлического листа спираль.

Выбор воздуховода

Выбор воздуховода стоит доверить специалистам, которые проектируют вашу систему вентиляции и кондиционирования. Инженеры учтут все факторы (аэродинамика каналов, мощность оборудования, объем выводимого либо замещаемого воздуха и т.п.) и найдут оптимальное решение, в частности – определят необходимое сечение и материал воздуховода.

Жесткость каналов.

В квартире или частном доме обычно бывает достаточно гибкого рукава – благодаря низкому уровню шума вентиляция не доставит владельцу хлопот. Однако гибкие и полугибкие воздуховоды занимают много места, поэтому в качестве основных магистралей чаще используются прямоугольные короба, а гибкие рукава подводятся непосредственно к вентиляционным решеткам.

При реализации более масштабной – общедомовой либо производственной системы вентиляции используются преимущественно жесткие воздуховоды согласно:

• ВСН 353-86 «Проектирование и применение воздуховодов из унифицированных деталей»;
• ТУ-36-736-93 «Воздуховоды металлические»;

Материал воздуховода.

Для перемещения воздушных масс температурой до 80 °С и относительной влажностью до 60 % используются воздуховоды:

• Из тонколистовой холоднокатаной оцинкованной стали толщиной 0,5–1,0 мм
• Из тонколистовой горячекатаной стали толщиной 0,5–1,0 мм

Если температурные показатели либо влажность в помещении превышает указанные параметры, используются воздуховоды из нержавеющей стали или из углеродистой стали толщиной 1,5 – 2,0 мм.

При наличии в воздушной смеси химически активных газов, паров, пыли воздуховоды изготавливают из металлопласта, алюминия и его сплавов, углеродистой стали толщиной 1,5–2,0 мм с соответствующим защитным покрытием. Герметичность воздуховодов обеспечивается по классу «Н» ТУ 36-736-93 и «В» по EVROVENT 2/2 с пределом давления и разряжения 750 Па.

Изоляция воздуховода.

Теплоизоляционная обмотка защищает воздуховод от образования конденсата, что продлевает срок службы системы. Однако в квартирных или офисных вентиляционных каналах теплоизоляцией можно пренебречь – она требуется преимущественно для магистралей, расположенных на улице либо в неотапливаемых помещениях.

Звукоизоляция воздуховодов требуется преимущественно в жилых помещениях – спальнях, детских комнатах. Однако проблему шума можно решить конструктивным путем – с помощью труб большого сечения с толстыми стенками или путем установки виброизоляции.

Расчет воздуховода

Для расчета сечения воздуховодов специалисты предварительно составляют общую схему воздухопроводной сети и вычисляют необходимый объем воздухообмена (м³/ч).

Формула расчета сечения воздуховода выглядит следующим образом:

S = L / 3600 V

где S – площадь сечения воздуховода (круглого либо прямоугольного), м²

L – необходимый объем воздухообмена, м³/ч

V – скорость воздуха в канале, м/с

3600 – коэффициент для согласования единиц (часы и секунды)

Диаметр круглого воздуховода высчитывается по формуле:

Размеры прямоугольного воздуховода высчитываются по формуле:

S = A x B

где А и В – это ширина стен воздуховода, м

Среди имеющихся в ассортименте труб и коробов необходимо выбрать те каналы, которые соответствуют либо незначительно превышают расчетное значение.

В жилых и офисных помещениях скорость воздуха в каналах ограничивают на уровне 3 – 4 м/с, поскольку при более высокой скорости шум от вентиляции будет весьма ощутимым. В магистральных каналах, к которым подсоединяется вентустановка, скорость потока может достигать 6 – 8 м/с, так как сечение присоединительного фланца ограничено размерами вентиляционного оборудования. В случае, когда скорость потока превышает 8 м/с или шум от магистрального воздуховода попадает в жилые помещения, скорость можно уменьшить, установив более широкий канал – в этом случае он соединяется с фланцем вентиляционной установки через переходник.

В таблице ниже приведены данные по расходу воздуха в круглых и прямоугольных воздуховодах при разных скоростях движения воздуха.

Чтобы максимально снизить уровень шума от системы вентиляции, можно использовать низкоскоростные воздуховоды с сечением больше, чем необходимо из расчетов. Однако такие каналы занимают слишком много пространства и экономически нецелесообразны.

«ИНТЕХ» — инжиниринговая компания. На нашем ресурсе air-ventilation.ru Вы можете узнать необходимую информацию и получить коммерческое предложение.

Получите коммерческое предложение на email:

Добавить файлы …

Нужна консультация? Звоните:

+7(495) 146-67-66

Отзывы о компании ООО «ИНТЕХ»:

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

Инструкции по установке — Справка по продукту Fisher & Paykel

1. Последнее обновление

2. Сохранить как PDF

Содержимое упаковки

Вентиляционный колпак (1)	Инструкции по установке Руководство пользователя (1)	Дымоход (1)	Верхняя дымовая труба (1)
Верхний кронштейн дымохода (1)	Кронштейн дымохода (1)	Коробка подключения питания (1)	Диаметр 6 дюймов (152 мм) Адаптер воздуховода с обратным клапаном (1)
1 3/16” (30 мм) Распорная заглушка (10)	1 3/16” (30 мм) Саморез (10)	13/32” (10 мм) Саморез (4)	13/32” (10 мм) Винт (2)
1 23/32” (44 мм) дюбель для гипсокартона (8)



Размеры изделия



Перед установкой вентиляционного колпака прочтите всю инструкцию.



Размеры изделия	HC24DTXB2 дюйма (мм)	HC30DTXB2 дюйма (мм)	HC36DTXB2 дюйма (мм)
A. Минимальная общая высота изделия	23 3/4 дюйма (603)	23 3/4 дюйма (603)	23 3/4 дюйма (603)
A. Макс. общая высота изделия	41 1/16 дюйма (1043)	41 1/16 дюйма (1043)	41 1/16 дюйма (1043)
Б. Габаритная ширина изделия	23 9/16” (598)	29 3/4” (755)	35 3/8” (898)
C. Общая глубина изделия	19 11/16” (500)	19 11/16” (500)	19 11/16” (500)
D. Высота изделия	2 9/16” (65)	2 9/16” (65)	2 9/16” (65)
E. Высота лицевой панели из нержавеющей стали	1 7/16” (36)	1 7/16” (36)	1 7/16” (36)
F. Ширина дымохода	12 5/8” (320)	12 5/8” (320)	12 5/8” (320)
Г. Глубина дымохода	11 7/16” (290)	11 7/16” (290)	11 7/16” (290)
В. Расстояние от центра выходного отверстия воздуховода до задней части изделия	3 3/8 дюйма (85)	3 3/8” (85)	3 3/8 дюйма (85)
I. Расстояние от центра выхода воздуховода до стороны дымохода	6 5/16” (160)	6 5/16” (160)	6 5/16” (160)
J. Диаметр выхода воздуховода	6 дюймов (152)	6 дюймов (152)	6 дюймов (152)
К. Расстояние между центрами огней	9 5/8” (244)	9 5/8” (244)	9 5/8” (244)
L. Расстояние между центром фонарей и задней частью изделия	1 3/8” (35)	1 3/8” (35)	1 3/8” (35)

Фактические размеры изделия могут отличаться на ± 1/16 дюйма (2 мм).

Высота вентиляционного колпака

Установочные размеры	дюйма (мм)
M. Высота установки      Канал      Рециркуляция	мин. 24 11/16” (627) – макс. 43 1/16” (1034) мин. 26” (682) – макс. 43 1/16” (1034)
Н. Высота от верха варочной поверхности до основания изделия	мин. 26” (660) – макс. рекомендуется 36” (915)

Этот вентиляционный колпак должен быть установлен не ниже минимальной высоты, указанной в таблице выше. Минимальная высота установки может быть больше, если этого требует производитель варочной панели или раздел безопасности и предупреждений данного руководства пользователя. Установка на минимальной высоте повысит эффективность улавливания кухонных запахов, жира и дыма. Установка на максимальной высоте улучшает эргономику пользователя, предлагая увеличенное пространство над головой.

Во избежание возгорания используйте только металлические воздуховоды. Не используйте гибкие пластиковые воздуховоды . Чтобы уменьшить риск возгорания и правильно отводить воздух, убедитесь, что воздух выводится наружу – не выпускайте отработанный воздух в пространство внутри стен или потолков, а также на чердаки, подполья или гаражи. Чтобы снизить риск возгорания и сохранить отработанный воздух, обязательно выводите воздух наружу – не выводите отработанный воздух в пространство внутри стен или потолков, а также на чердаки, подполья или гаражи.

Варианты вентиляции

Следует обратить внимание на соблюдение всех применимых правил, касающихся выпуска отработанного воздуха.

Вытяжной колпак может быть установлен для работы с отводом отработанного воздуха из кухни наружу или для работы с рециркуляцией отработанного воздуха внутри кухни.

Канальный

Для канального монтажа рекомендуется использовать жесткий или полужесткий воздуховод диаметром 6 дюймов (152 мм). Для этого потребуется круглое отверстие диаметром 6 5/16 дюйма (160 мм) (минимум) в потолке или стене. Следует обратить внимание на правильное расположение отверстия.

Для оптимальной эффективности используйте самый короткий и прямой путь воздуховода, а также жесткие или полужесткие воздуховоды для снижения шума и увеличения потока воздуха. Гибкие металлические воздуховоды следует использовать только в крайнем случае (т. е. в сложных установках), и если они используются, убедитесь, что они прямые, гладкие и удлиненные, насколько это возможно.

Рециркуляция

Чтобы изделие могло работать с рециркуляцией воздуха, приобретите переключатель рециркуляции и угольные фильтры или комплект рециркуляции (см. раздел «Запчасти и аксессуары»). Этот дивертор рециркуляции необходим для направления воздуха через боковые вентиляционные отверстия в верхней части дымохода, а угольные фильтры необходимы для удаления запахов.

Отверстие для воздуховода в стене или потолке не требуется, если вытяжной колпак установлен для работы с рециркуляцией отработанного воздуха.

Наденьте перчатки для защиты от острых краев.

Производитель не несет ответственности за любой ущерб, вызванный несоблюдением этих инструкций.

Установка

1. Подготовка к установке:

Перед установкой вытяжного колпака:

• Внимательно прочтите инструкции.
• Распакуйте вентиляционный колпак.
• Убедитесь, что напряжение (В) и частота (Гц), указанные на табличке с серийным номером, соответствуют напряжению и частоте на месте установки.
• Убедитесь, что в области за установочной поверхностью, подлежащей сверлению, нет электрических кабелей, труб и т. д.
• Поверхности вентиляционного колпака могут быть повреждены во время установки, если их задеть или ударить инструментами. Пожалуйста, позаботьтесь о защите поверхностей во время установки.
• Защитите поверхность варочной панели картоном или чем-то подобным, чтобы предотвратить повреждение при установке вентиляционного колпака наверху.
• Временно отметьте на стене высоту нижней части вытяжного колпака и центра варочной панели в соответствии с информацией, приведенной в разделе «Инструкции по установке – Высота вытяжного колпака».
• Стена, используемая для монтажа вытяжки, должна иметь достаточную прочность и ровную поверхность.



2. Прикрепите кронштейны дымохода и крепежные винты вентиляционного колпака к стене

Прикрепите кронштейн дымохода и верхний кронштейн дымохода (при использовании верхнего дымохода) в местах, показанных на Рис. 2 и Рис.3. Используйте винты 1 3/16” (30 мм) (и распорные дюбели при креплении к кирпичной кладке). Закрепите крепежные винты верхнего вентиляционного колпака в местах, показанных на Рис. 2 и Рис. 3. С помощью винтов 1 3/16” (30 мм) (и распорных дюбелей при креплении к кирпичной кладке). Убедитесь, что между головкой винта и стеной имеется зазор 1/16” (2 мм) Рис.1.

Рис.1


Рис. 2

Размеры продукта	дюйма (мм)
O. Ширина места крепления нижнего вентиляционного колпака	20 дюймов (508)
P. Высота точки крепления нижнего колпака	1 11/16” (43)
Q. Ширина места крепления верхнего вентиляционного колпака	9 7/8” (250)
R. Высота верхней точки крепления колпака	11 5/16” (288)
S. Ширина точки крепления кронштейна дымохода	9 1/4 дюйма (235)
T. Высота точки крепления кронштейна дымохода	22 1/4 дюйма (566)
U. Ширина точки крепления верхнего кронштейна дымохода	9 7/8” (250)
V. Высота точки крепления верхнего кронштейна дымохода	1 дюйм (25)


Рис. 3



3. Прикрепите адаптер воздуховода и блок подключения питания к вентиляционному колпаку

Поместите адаптер воздуховода на вентиляционный колпак и закрепите его с помощью винтов ” (10 мм). Поместите коробку подключения питания на вентиляционный колпак и закрепите ее винтами ” (10 мм). Следуйте инструкциям по подключению, описанным в разделе «Электрические соединения».

4. Настенный монтаж

Снимите фильтры – потяните за соответствующую защелку и наклоните фильтр вниз, пока он не выйдет из зацепления с опорами.
Подвесьте вентиляционный колпак на крепежные винты верхнего вентиляционного колпака с зазором 1/16 дюйма (2 мм). Повесьте точки крепления замочной скважины на задней части вентиляционного колпака, затем затяните винты.

• Вкрутите крепежные винты нижнего вентиляционного колпака, чтобы закрепить вентиляционный колпак на стене.
• Установите фильтры на место.



Электрическая проводка должна выполняться квалифицированным(и) лицом(ами) в соответствии со всеми применимыми нормами и стандартами, и устройство должно быть заземлено.

5. Электрическое соединение

• Проложите три провода, два для питания и один для провода заземления, от коробки подключения питания на вентиляционном колпаке к точке подключения питания рядом с установкой.
• Откройте коробку подключения питания на вентиляционном колпаке и закрепите провод питания с помощью кабельного зажима, одобренного cULus (не входит в комплект).
• Подсоедините провода питания к проводам вентиляционного колпака, черный к черному и белый к белому.
• Подсоедините заземляющий провод (зеленый или неизолированный) к заземляющему проводу (зеленому) коробки подключения питания вентиляционного колпака.
• Закрепите все соединения с помощью проволочных гаек, перечисленных cULus.
• Установите на место крышку коробки подключения питания.

6. Прикрепите воздуховод

• Присоедините воздуховод к адаптеру воздуховода с помощью алюминиевой клейкой ленты и выпустите наружу.

7. Прикрепите дымоход

• Согните выступы на дымоходе ( A ).
• Поместите дымоход вокруг шасси вентиляционного колпака и повесьте его на кронштейн дымохода ( B ).
• Удлините верхнюю дымоходную трубу и прикрепите к верхней скобе дымохода винтами 1/16” (10 мм) ( С ).

8. Снимите упаковку

• Снимите всю упаковку и защитную упаковку.
1. Наверх
• Была ли эта статья полезной?

1. Прибор

   Кухонная вытяжка (навес)

   Тип изделия

   Тема

   Руководство

   Руководство пользователя

2. Теги

   На этой странице нет тегов.

Вентиляционные отверстия (Полное руководство)

Сегодняшняя статья посвящена вентиляционным отверстиям…

Давайте начнем с проверки ваших знаний…

Сможете ли вы правильно ответить на один вопрос викторины по сантехнике?

Каково « первичное » назначение вентиляционного отверстия?

A. Улучшение дренажного потока
B. Защита уплотнений ловушек
C. Транспортировка канализационных газов наружу
D. Удаление канализационных газов

Вот подсказка… ответ не «A».

Согласно ASPE (Американскому обществу инженеров-сантехников), лучший сток является просто « вторичным эффектом» вентиляционных отверстий.

Мало кто понимает истинное назначение вентиляционного отверстия .

Чтобы помочь ответить на этот важный вопрос, взгляните на схему вентиляционных отверстий ниже:

Обратите внимание, что в ванной на первом этаже нет вентиляционных отверстий.

Когда отходы стекают в стог, они уносят с собой воздух.

Движущийся воздух также притягивает рядом с жидкостями…

Это называется эффектом пограничного слоя.

Когда отходы (синяя стрелка внизу) проходят мимо невентилируемого стока ванны, возникают колебания давления (красная стрелка).

В этом примере создается отрицательное давление.

Подобные изменения давления могут повредить уплотнения-ловушки.

Что такое пломба-ловушка?

Гидрозатвор представляет собой стоячую воду внутри P-Trap…

Этот важный гидрозатвор блокирует попадание нежелательных канализационных газов в ваш дом.

Когда колебания давления в дренажной системе становятся достаточно сильными, уплотнение сливается прямо в канализацию .

Последствие?

П-ловушка становится бесполезным куском пустого пластика, и канализационный газ попадает в дом.

Однако правильно установленный сантехнический вентиль все меняет.

Как? Вентиляционный клапан подает воздух в дренажную систему.

Введение воздуха прорывает сифон…

И драгоценная печать остается в ловушке.

Светильники, расположенные выше по течению, теперь могут протекать через слив ванны…

Почему? Потому что ловушка ванны защищена (благодаря вентиляционному отверстию).

Вот как ловушки и вентиляционные отверстия работают вместе, чтобы обеспечить безопасность вашего дома.

Запомни это…

Основное назначение сантехнического вентиляционного отверстия — защита уплотнений ловушки.

Как вентиляционные отверстия защищают уплотнения сифона?

Уравновешивая давление воздуха внутри дренажной системы.

2 клапана защиты от атмосферных воздействий:

1. Сифонирование (отрицательное давление)
2. Противодавление (положительное давление)

Сифонирование (или отрицательное давление) происходит при атмосферном давлении на нагнетательной стороне ловушки находится ниже стороны впуска. В результате сифон уходит в канализацию (как в примере с ванной выше).

Противодавление (или избыточное давление) возникает, когда давление на выпускной стороне ловушки больше, чем на входе. Уплотнение ловушки прижимается к приспособлению.

Обе силы враждебны затвору-ловушке…

Вот почему крайне важно, чтобы каждый сантехнический прибор имел надлежащую вентиляцию…

В противном случае вы видели последствия (на приведенной выше схеме сантехнических вентиляционных отверстий) отсутствия установки сантехнического вентиляционного отверстия.

Стоит также упомянуть о второстепенных преимуществах вентиляционных отверстий…

Или, как говорит ASPE, «вторичные эффекты» вентиляции.

Вторичные преимущества сантехнического вентиляционного отверстия включают:

• Улучшенный сток
• Меньший шум при сливе
• Канализационный газ выводится наружу
• Вентиляция общественной канализации

Но помните, что основная причина, по которой устанавливаются вентиляционные отверстия, заключается в защите герметичных ловушек…0025

«Если бы в дренажной системе не было ловушек, вентиляция не требовалась бы. Система будет функционировать должным образом, потому что она будет открыта для атмосферы в местах соединения арматуры, что позволит обеспечить поток воздуха».

Между прочим…

Если вы хотите увидеть примеры правильно вентилируемых светильников, ознакомьтесь с нашей коллекцией планов сантехники…

Эти планы дают вам представление о том, как объединяются дренажные и вентиляционные системы.

Узнайте подробности на этой странице.

Идем дальше…

Теперь, когда вы понимаете назначение вентиляционных отверстий, давайте обсудим, как они устанавливаются…

В соответствии с правилами сантехники, каждый P-Trap должен вентилироваться с помощью утвержденного «метода вентиляции».

901.2.1 IPC говорит об этом так: « Ловушки и ловушки должны вентилироваться в соответствии с одним из методов вентиляции , описанных в этой главе ».

Различные методы вентиляции:

• Обычная вентиляция (индивидуальная вентиляция)
• Общая вентиляция
• Влажная вентиляция
• Контурная вентиляция
• Комбинированная вентиляция и вентиляция
• Островная вентиляция (она же Островная вентиляция раковины)
• Вентиляция мусорного бака
• Вентиляция одинарного дымохода

Важное примечание : В США нет единого сантехнического кодекса. Двумя основными кодами являются IPC (Международный сантехнический кодекс) и UPC (Единый сантехнический кодекс). Эти коды имеют много общего. Однако между этими двумя кодами также существуют большие различия. Метод вентиляции, разрешенный в одной юрисдикции, может (или не может ) быть разрешено в другой юрисдикции. Например, AAV (клапаны подачи воздуха) разрешены в юрисдикциях IPC. Однако UPC не позволяет устанавливать AAV, если только местный кодекс (орган, имеющий юрисдикцию) не одобряет.

При этом самый простой и наиболее часто используемый метод вентиляции называется:

Обычная вентиляция.

Этот метод вентиляции одобрен для всех стандартов сантехники (при условии правильной установки).

Обычная вентиляция — это когда каждый прибор имеет собственную вентиляцию.

Это вентиляционное отверстие называется…

Индивидуальное вентиляционное отверстие

Индивидуальное вентиляционное отверстие представляет собой одинарную трубу, которая отводит воздух из сифона сантехнического прибора.

Вентиляционное отверстие ванны в приведенном выше примере является отдельным вентиляционным отверстием, и это отличный пример ванной комнаты с традиционным водопроводом.

Эта вентиляционная труба может выходить наружу на открытый воздух ( через крышу ) сама по себе.

Индивидуальная вентиляция через крышу

Некоторые коды, такие как IPC, позволяют подключать отдельную вентиляцию к…

AAV ( Вентиляционный клапан ).

AAV — это односторонний клапан, который позволяет воздуху поступать в дренажную систему при наличии отрицательного давления. Как только давление возвращается к норме, AAV закрывается под действием силы тяжести и перекрывает вентиляционное отверстие.

Правильно установленный AAV — это простой способ проветривания сантехнического прибора, однако некоторые коды этого не позволяют. Перед установкой AAV проконсультируйтесь с местным строительным отделом.

Во многих случаях отдельные вентиляционные отверстия соединяются с другими отдельными вентиляционными отверстиями…

Это создает…

Вентиляционное ответвление

Вентиляционное ответвление представляет собой вентиляционную трубу, которая соединяет одно или несколько отдельных вентиляционных отверстий либо с вентиляционной трубой, либо с вентиляционной трубой.

Вентиляционная труба или вентиляционная труба, в конечном счете, выходит наружу и выходит на открытый воздух через крышу.

Высота над крышей, на которой заканчивается вентиляционное отверстие, определяется местными сантехническими нормами.

Общая вентиляция

Общая вентиляция представляет собой индивидуальную вентиляцию, которая соединяется на пересечении двух рукавов ловушки.

Общая вентиляция (соединение на одном уровне)

Это удобный способ вентилирования двух сантехнических приборов с помощью одной вентиляционной трубы.

Обычно светильники устанавливаются «бок о бок» или «спина к спине».

Например, двухместный умывальник или умывальник, соединенный спиной к спине.

Common Vent

Wet Vent

A Wet Vent представляет собой трубу, которая служит как дренажной, так и вентиляционной…

Это самое основное определение.

Обычный влажный вентиль, где туалет «влажно вентилирует» туалет.

Влажная вентиляция — отличный способ сделать ванную комнату водопроводной с помощью одного вентиля.

Это также популярный выбор среди профессионалов, потому что он быстр, эффективен и требует меньшего количества фитингов, чем ванная комната с обычной сантехникой.

Оба основных сантехнических кодекса допускают влажную вентиляцию. Тем не менее, каждый код имеет особые требования к размерам, поскольку труба действует как дренаж и вентиляционное отверстие.

Посмотреть примеры ванных комнат с вентиляционными отверстиями (вместе с правильными размерами)…

Посмотрите Ванные № 13, 14, 15, 16 и 17 в нашей электронной книге со схемами сантехники для ванных комнат.

Подробная информация на этой странице >>

Два основных типа влажных вентиляционных отверстий включают:

1. Горизонтальные влажные вентиляционные отверстия
2. Вертикальные влажные вентиляционные отверстия

Приведенные выше схемы включают оба типа.

Имейте в виду, что влажная вентиляция закреплена за светильниками, относящимися к одной группе ванных комнат в UPC.

Или в IPC один должным образом установленный влажный вентиляционный клапан может вентилировать две группы ванных комнат. Это предполагает, что обе ванные комнаты находятся на одном этаже.

Вентиляция контура:

Как IPC, так и UPC допускают вентилирование контура (глава 9). Это эффективный метод вентилирования батареи сантехнических приборов с помощью одного вентиля. Вентиляционное отверстие соединяется между двумя верхними приборами. Вентиляционный контур может обслуживать от 2 до 8 приборов.

Сантехнические нормы также требуют установки предохранительного клапана в следующих случаях:

1.) Четыре или более туалетов подсоединяются к горизонтальному отводу с вентиляцией контура; и
2.) Отводной дренаж с вентиляцией контура соединяется с дренажной трубой, принимающей стоки от приборов на верхнем этаже (см. приведенную выше схему сантехнического вентиля и сверьтесь с местными нормами).

Интересно, что вентиляция контуров существует с 1920-х годов. Д-р Рой Хантер даже включил вентиляцию контура в Отчет по сантехнике строительных материалов и конструкций BMS66. Руководство по сантехнике, опубликованное в 1940 году.

Размер этой трубы увеличен, чтобы обеспечить свободное движение воздуха (над напорной линией дренажа). Из-за увеличенного размера трубы система CWV теряет свои характеристики самоочищения (самоочистки). Чтобы предотвратить засорение дренажа, правила сантехники ограничивают, какие приборы могут использовать эту систему… разрешены только приборы, производящие «отходы». Туалеты, писсуары и медицинские раковины запрещены.

У IPC и UPC совершенно разные требования к комбинированным системам сброса и вентиляции. См. раздел 915 для тех, кто в МПК. Или в UPC, раздел проверки 910 вместе с Приложением B для подробных примечаний.

Версия IPC 2018 года не разрешает раковины с измельчителями пищевых отходов, однако версия IPC 2021 разрешает измельчители пищевых отходов. Это недавнее изменение дает установщикам (в соответствующих юрисдикциях) простой способ проветрить островные раковины.

Вентиляционное отверстие для островной раковины

У этого вентиляционного отверстия много названий: петлевое вентиляционное отверстие, островное вентиляционное отверстие, островное вентиляционное отверстие для раковины, носовое вентиляционное отверстие и петлевое вентиляционное отверстие в Чикаго. МПК называет этот метод вентилирования Островная вентиляция .

Если невозможно установить отдельный вентиль из-за того, что раковина не расположена рядом со стеной, возможным решением является островной вентиль для раковины. Этот вентиляционный клапан отличается от обычного индивидуального вентиляционного отверстия тем, что он смещен горизонтально ниже края уровня залива раковины.

Оба кода допускают островные вентиляционные отверстия, но имейте в виду, что этот метод вентиляции ограничен определенными приборами, расположенными « в островке ».

В IPC к таким приспособлениям относятся раковины, туалеты и кухонные раковины в жилых помещениях. В раковине также допускается наличие мусоропровода и/или посудомоечной машины (см.16.1).

UPC ограничивает островную вентиляцию сифонами для островных раковин и «подобного оборудования». См. раздел 909 для получения дополнительной информации.

Вентиляция дымохода

Вентиляция дымохода представляет собой особый метод вентилирования, подпадающий под действие раздела 913 МПК.

Обратите внимание, : UPC не разрешает вентиляцию дымовой трубы.

Общая идея вентиляции сточных труб заключается в том, что приспособления (кроме унитазов и писсуаров) используют негабаритные сточные трубы в качестве вентиляционных отверстий.

Эта система ограничена только « отходами ». Туалеты и писсуары не должны сливаться в стог отходов.

Кроме того, для увеличения стека используется специальная таблица в коде.
