Схема кухонной вытяжки: Электрическая схема вытяжки Best — подробно и оригинально

Электрическая схема вытяжки Best — подробно и оригинально

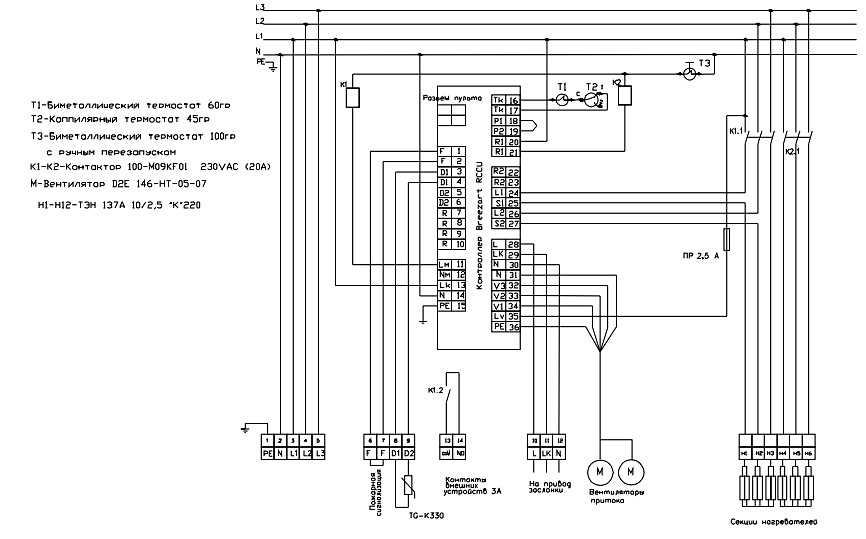

Электрическая схема вытяжки Best

Схема двигателя и его подключения для кухонной вытяжки Best. Кухонные вытяжки как правило имеют двигатели на несколько скоростей. Чаще это три скорости, реже , но все же встречаются вытяжки с четырьмя скоростями.

Вот одна из последовательностей подключения двигателя кухонной вытяжки Best:

Последовательность цвета проводов дается в последовательности с лева на право.

А следовательно:  Синий ∼Белый∼Оранжевый∼Черный∼Красный∼Коричневый

Ремонт кухонной вытяжки Best самостоятельно.

Цифры между проводами это величина сопротивления в Омах между указанными проводами, а именно:

Синий ∼22∼Белый∼22∼Оранжевый∼22∼Черный∼65∼Красный∼22∼Коричневый

Синий ∼….150…..∼Коричневый

Между синим и коричневым , точнее к синему и коричневому проводам подсоединяется пусковой конденсатор  номинальной емкостью 6.3 Mkf.

Далее один провод электросети 220 v подключается к Коричневому проводу. Второй провод электросети 220v попеременно подключается к Синему, Белому ли Оранжевому, Тем самым изменяя скорость вытяжки с третьей к первой через вторую.

Вот собственно и все сложности вытяжки. А далее, что управляет переключением скоростей. Либо это механический переключатель скоростей (скорость переключается путем нажатия соответствующих кнопок).

Либо переключение может быть электронным, где переключением скоростей управляет электронный модуль управления. А вы либо подносите палец к соответствующему сенсору на передней панели вашей кухонной вытяжки, либо слегка жмете на микровыключатель со светодиодом, сигнализирующим выбранную скорость вытяжки.

Если Двигатель вашей вытяжки не вращается, попробуйте установить какую либо скорость и каким то образом провернуть двигатель вручную, если он начал вращаться, то смело меняйте пусковой конденсатор похоже он вышел из строя.

Книга Как отремонтировать кухонную вытяжку

Best:

Представлено подробное описание вытяжки.  Устройство вытяжки.  Принцип работы. Рассмотрены всевозможные неисправности кухонных вытяжек  Best.

Описаны неисправности, причины их вызвавшие и главное подробное, и пошаговое руководство разборки, обнаружения неисправности ремонта и последующей сборки.

Вы получите ответы на следующие категории вопросов а также бесценное руководство как устранить любую неисправность кухонной вытяжки самостоятельно, быстро и эффективно в домашних условиях :

1. Кухонная вытяжка не включается.
2. Свет горит, мотор не вращается.
3. Мотор вращается медленно.
4. Слышны скрежет свист во время работы вытяжки.
5. При включении освещения мотор останавливается.
6. При включении освещения мотор вытяжки не запускается.
7. При выключении освещения мотор запускается.
8. Кухонная вытяжка не реагирует на нажатие кнопок или сенсоров на панели управления.
9. Фото и описание Модулей, плат электронного управления кухонной вытяжки.
10. Неисправности модулей управления.
11. Изображения модуля управления и что заменить на модуле плате, при той или иной неисправности.
12. Как отремонтировать механическую панель управления режимам работы кухонной вытяжки.
13. Неисправности и способы устранения электронных панелей управления.
14. Неисправности двигателей и способы их быстрого устранения.

 Запчасти для кухонных вытяжек здесь.

  ☞ Приобретайте Курс: ремонт кухонной вытяжки $6



Post Views: 24 829

  Метки: kv

Ремонт кухонных вытяжек своими руками. Основные советы, фото, видео

Автор newwebpower На чтение 6 мин Просмотров 22.4к. Опубликовано

26.09.2016 Обновлено 16.11.2016

Содержание

1. Некачественная работа вытяжного оборудования кухни
2. Закрыт вентиляционный канал
3. Неисправность вытяжного оборудования
4. Проверка компонентов
5. Выбор надежного оборудования
6. Поломки, не связанные с основной функцией

Исправная вытяжка должна втягивать все испарения и запахи

Неисправности вытяжки на кухне лишают обитателей дома или квартиры привычного комфорта – по помещениям разносятся нежелательные запахи, на стенах и окнах скапливается конденсат, а сам воздух становится вредным для здоровья.

В случае поломки кухонной системы вентиляции многие сразу же обращаются в мастерские и сервисные центры, которые, за немалую плату, делают ремонт кухонных вытяжек. Но, данное оборудование кухни, даже имеющее дополнительные функции, не является слишком сложным, и его вполне можно починить своими руками.

Некачественная работа вытяжного оборудования кухни

Первоочередная функция любой вытяжки – удалять из помещения воздух, насыщенный парами и запахами. Поэтому, некачественную работу вентиляции хозяева кухни подозревают при появлении конденсата на окнах. Усилившейся запах приготовления пищи также указывает на то, что вытяжное вентиляционное оборудование кухни не справляется со своими задачами, хотя мотор работает.

Скопление конденсата на окнах кухни свидетельствует о некачественной работе вытяжки

В таком случае возможны две причины некачественной работы вытяжки:

• Засорен фильтр вытяжки и уловитель жира;
• Замусорился вытяжной вентиляционный канал.

Очистка фильтра и другие профилактические работы должны быть описаны в инструкции от производителя. Поскольку существует множество различных конструкций вытяжек, невозможно дать универсальное описание данного процесса.

Но, внимательно изучив инструкцию, практически любой пользователь сможет своими руками делать несложную очистку фильтра, как показано на видео:

Закрыт вентиляционный канал

Часто пользователи жалуются: «Купили качественную вытяжку Cata, установили, все работает, но слабо тянет и на окнах конденсат». Если вытяжка устанавливается впервые, обязательно следует проверить тягу вытяжного канала – если в нем нет циркуляции воздуха, то каким бы не был мощным вентилятор, он не сможет выдувать водяные пары и запахи из кухни.

Вентиляционный канал без видимых следов засорения

Проверку тяги делают при помощи зажигалки (пламя должно отклоняться потоком воздуха) или прикладывая бумажный лист к вентиляционной решетке. Если засорился вытяжной канал в частном доме, то его можно почистить своими руками, а в многоквартирном доме, скорее всего, придется обратиться в соответствующие службы.

Проверка тяги вентиляции при помощи отклонения пламени

Если по каким-то причинам прочистить вентиляционный канал невозможно, то, чтобы вытяжка функционировала, ее отводную трубу нужно вывести наружу другим путем – например, сделать отверстие в стене, или изменить оконную раму.

Проверка тяги при помощи бумаги — лист должен прижаться к решетке

Неисправность вытяжного оборудования

Если вентилятор вытяжки не работает вообще, то возможны следующие причины:

• Плохой контакт в розетке, вилке, перебит сетевой шнур или отсутствует напряжение;
• Перегорел предохранитель;
• Ослабли клеммы подключения внутри корпуса вытяжки, или отпаялись провода;
• Неисправность в кнопках или переключателях;
• Если вытяжка имеет электронный интерфейс управления, могут быть поломки в электрической плате, реле, датчиках и т д.
• Неисправен электродвигатель вентилятора.

Начиная ремонт вытяжки, нужно искать неисправности, исключая возможные указанные выше причины, поочередно проходя по пунктам.

Поиск неполадок внутри вытяжки

Первоначальная диагностика вытяжки производится включением встроенной  лампочки. Но, из-за перенапряжения могут выйти из строя все компоненты вытяжки, или в лучшем случае, перегореть предохранитель. Прозвонка проводки и предохранителя, измерение напряжения и ремонт розетки подробно описаны в других статьях данного ресурса.

Проверка компонентов

Чтобы добраться до внутренних клемм подключения, нужно разобрать корпус вытяжки, предварительно отключив сетевой шнур из розетки. Из-за вибрации вентилятора болтовые крепления клемм могут ослабнуть и контакт пропадет. Если проверка и подтяжка болтов не дадут результатов, переходят к следующему пункту.

Проверить надежность клемм подключения вентилятора вытяжки

Проверить кнопки и переключатели скоростей можно омметром (тестером, мультиметром в режиме прозвонки) или пробником (заводским или самодельным). Поскольку обмотки электродвигателя, подключенные к переключателям, имеют небольшое сопротивление, при тестировании пробником они могут влиять на ложное срабатывание индикатора, поэтому клеммы следует предварительно отключить.

В домашних условиях, без навыков и инструментов, ремонт электродвигателя невозможен, поэтому придется искать идентичную или подходящую замену.

Как правило, в вытяжках применяются конденсаторные однофазные электродвигатели, ознакомиться с принципом их работы и методами проверки, следует перейти по приведенной ссылке. Электродвигатель для вытяжки имеет несколько отводов от обмоток, которые переключаются для изменения скорости вращения вентилятора.

Схема подключения двигателя вытяжки с выводами для переключения скоростей

Также возможна неисправность пускового конденсатора, реле или электронного блока управления. Иногда, в случае невозможности ремонта сложной электронной схемы, ее можно заменить более простым решением на основе надежных механических переключателей, как показано ниже:

Выбор надежного оборудования

Чтобы вообще не возникало потребности чинить своими руками вытяжку на кухне, следует приобретать оборудование у надежных производителей. Дешевые товары из Китая очень часто недолговечны в работе, создают много шума и при этом малоэффективны при значительном потреблении электроэнергии.

Одним из лидеров по производству оборудования для кухни является фирма Cata. Специалисты данной испанской компании выпускают не только кухонные вытяжки, а и широкий спектр кухонных электроприборов – духовые шкафы, варочные панели, микроволновые печи, которые исправно работают во всем мире.

Одна из классических вытяжек из модельного ряда фирмы «Cata»

Покупка такого качественного оборудования как у фирм Cata, Elica, Electrolux, Krona, и т. д., позволит пользователю долгое время не переживать об исправности кухонной вытяжки. Но все же, иногда из-за обратной тяги засоряется сам вентилятор или случаются другие непредвиденные обстоятельства.

Поэтому, время от времени, придется своими руками очищать фильтр, менять лампочки, делать профилактический осмотр вытяжки, как показано на видео:

Поломки, не связанные с основной функцией

Практически все вытяжки оборудованы местным освещением. Такое совмещение функций позволяет пристально следить за процессом приготовления пищи, а сами лампочки, ввиду их близкого расположения к освещаемой поверхности, не требуют много электроэнергии, благодаря чему осуществляется экономия на освещении кухни.

В качестве источника света могут использоваться маломощные обычные или галогенные лампочки, люминесцентные лампы,  светодиодные светильники. Подробно о работе и проверке данных электрических осветительных приборов описано здесь.

Вполне возможно, что причиной неработающего освещения может быть неисправность встроенного выключателя и перегоревшая лампочка, для замены которой нужно снять защитное стекло, как показано на видео:

Снабженные дополнительными функциями вытяжки имеют таймер выключения, датчики температуры и пара. Если самостоятельный ремонт кухонной вытяжки подобного типа не дал результатов (шнур, предохранитель, двигатель в порядке), то следует вынуть электронный модуль вместе с датчиками и отнести его в мастерскую, или в случае несложной схемы попытаться починить самостоятельно, как продемонстрировано ниже:

Как подключить вытяжной вентилятор вытяжки

» Каталог домашней электропроводки
» Руководство по электропроводке в жилых помещениях
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

Установка проводки для вытяжного вентилятора вытяжного шкафа: проводка от существующего источника питания или розетки. Я прокладываю проводку вытяжного вентилятора вытяжного шкафа над варочной панелью кухонной плиты.

Видео по электрике №1 Автоматический переключатель резерва генератора и подпанель электрической цепи ПРИМЕЧАНИЕ. Список всех моих полезных видео будет отображаться в конце этого видео Так что продолжайте смотреть, чтобы я мог помочь вам правильно подключить! Посмотрите мой канал на YouTube: » Спроси у электрика « и подписывайтесь! Узнайте больше о домашней электропроводке с моим онлайн Видеокурс: Базовая электропроводка дома на примере

Подключение вытяжного вентилятора

Электрика Вопрос: Я подключаю вытяжной вентилятор к кухонной плите.

• В одной из моих квартир нужен вентилятор над плитой, это просто вентилятор с подсветкой.
• Могу ли я провести электрический провод от ближайшей розетки через стену и между стеной к вентилятору, или мне нужно проложить электрический провод от выключателя в подвале до квартиры на третьем этаже слева .
• Я просто пытаюсь сделать это правильно по жилищному кодексу и безопасно.

Не могли бы вы помочь. Спасибо.

Этот вопрос по домашнему электричеству поступил от Розы из Массачусетса.

Дополнительные комментарии: Это здорово и очень полезно.

Ответ Дейва:
Спасибо за вопрос по электрике, Роза.

Как установить проводку для вытяжного вентилятора кухонной вытяжки

Вытяжной вентилятор с подсветкой над кухонной плитой или отдельно стоящей плитой — отличный способ добавить света в зону приготовления пищи и помочь контролировать распространение запахов и жира по дому. , и это был бы отличный проект выходного дня.

Применение: Подключение вытяжного вентилятора вытяжки.
Уровень мастерства: от начального до среднего. Этот электрический проект лучше всего устанавливается лицензированным подрядчиком по электротехнике или сертифицированным электриком.
Необходимые инструменты: ручные инструменты для электриков и тестер напряжения.
Расчетное время: зависит от личного опыта, умения работать с инструментами, доступа к источнику питания для нового вытяжного вентилятора. Это был бы отличный проект выходного дня.
Меры предосторожности: определите существующую цепь источника питания, выключите ее и пометьте примечанием, прежде чем работать с проводкой.
Примечание. Установка электропроводки для дополнительных розеток должна выполняться в соответствии с местными и национальными электротехническими нормами с получением разрешения и после проверки.

Подключение вытяжного вентилятора к существующему источнику питания или розетке

•  Большинству обычных вытяжных вентиляторов требуется электропитание 120 В, и они не потребляют большой силы тока, поэтому вытяжному вентилятору с подсветкой не требуется собственная цепь, так что да, провод можно подключить к одной из существующих стенных розеток.
• Убедитесь, что новая электропроводка соответствует существующей электропроводке источника, который вы выбрали в качестве источника питания.
• Как правило, хорошим источником питания является розетка на 120 В за плитой или ближайшая розетка на столешнице.
