Схема двойного выключателя проходного: Cхема подключения двухклавишного проходного выключателя (переключателя)

Монтаж схемы двухклавишного проходного выключателя с 2х мест

Схемы с проходными выключателями на нескольких местах существенно расширяют возможности осветительной системы и делают управление более комфортным. + ТЕСТ для самопроверки.

Проходной выключатель (ПВ) двухклавишный – коммутационное устройство позволяющее управлять освещением с двух или большего количества разных мест.

Схемы с его применением очень удобны для управления освещением для объектов с большой площадью или линиях с большими расстояниями. Их применяют на самых различных объектах:

• На парковых аллеях;
• На стадионах;
• Для освещения бассейнов и ледовых арен;
• Подсветки концертных площадок, тоннелей и других общественных мест.

Схема удобна тем, что двухклавишная модель позволяет использовать две группы осветительных приборов (как на люстре в квартирах или частных домах). Проходная схема подключения дает возможность управлять этими группами с нескольких различных мест, в нашем случае с двух точек.

Пользователям не требуется проходить большие расстояния к единственной точке управления, для включения или выключения освещения можно воспользоваться ближайшей.

ТЕСТ:

Перед тем как приступить к самостоятельному монтажу, проверьте себя по основным вопросам, которые обеспечивают безопасность работ, правильность выбора материалов и сборки схемы.

1. Какое должно быть сечение жил от РЩ до распределительной коробки, если  две группы по 10 ламп каждая из которых мощностью 150 Вт?

а) не менее – 1мм2                                             б) не менее – 1.5 мм2

2. Какая допускается длина кабеля с сечением жил 1.5 мм2 при мощности нагрузки 3кВт?

а) не более – 17,5м                                                б) не более — 23 м

3.   Последовательность сборки, подключения схемы освещения с двумя проходными двухклавишными выключателями?

а) Устанавливают осветительные приборы, расключают распределительную коробку, потом подключают вводной кабель к РЩ;

б) Подключают вводной кабель к РЩ, устанавливают осветительные приборы, прокладывают и расключают провода.

Ответы:

1. Правильный ответ «б»;
2. Правильный ответ «а», сечение и длина кабеля определяется по таблице указанной выше;
3. Ответ «а», для безопасности устанавливают осветительные приборы, провода расключают коробку. Потом проверяют правильность сборки схемы и только после этого подключают, питание от РЩ.

Схема 2 проходных выключателей(далее П.В.) из 2х мест

Работу проходных двухклавишных конструкций следует рассматривать на базе принципа действия одноклавишного проходного переключателя. Это объясняется тем, что конструкция двухклавишных изделий содержит два одноклавишных, подключаются они   одинаково, по группам осветительных приборов.

Рис. 1. Схема соединения цепи двухклавишного ПВ с двумя с двух мест управления

Как работает 2х клавишный ПВ

Рассмотрим работу схемы при прохождении тока через цепи первой группы осветительных приборов.  Схема показывает, как подключить, положение переключателей во включенном состоянии через верхнюю линию первой группы, ток по фазному проводу проходит к лампам и через них на нейтральный провод.

Рис. 2. Если нажать клавишу первой группы подключение будет ПВ двойного №1, контакты перекинутся на нижнюю линию, цепь разомкнется и лампы погаснут

Теперь переключение клавиш на первом или втором элементе первой группы приведут к замыканию цепи через верхнюю или нижнюю линии. Таким образом управлять освещением можно с любого места. Цепь второй группы работает аналогичным образом, поэтому повторного описания не требуется.

Иногда чтобы не покупать простой переключатель при наличии проходного (ПВ), некоторые думают, как подключить ПВ двойной как обычный. Для этого надо задействовать на выключателе одну клавишу, два контакта фазу на вводной и любой из свободных подключить  к прибору освещения.

Конструктивные особенности 2х клавишного П.В.

Многочисленные компании производители, делают разные модели двухклавишных проходных переключателей. Внешним видом с лицевой стороны они ничем не отличаются от обычных, бывают варианты с подсветкой клавиш и без нее.

Рис. 3. Внешний вид двухклавишного проходного выключателя с лицевой стороны

Конструкция креплений в стене стандартная с раздвижными металлическими планками, которые разводятся вращением винтов.

Рис. 4. Пример крепления двухклавишного проходного выключателя в стену

Каркас, на котором крепятся контактные клеммы, и механизм переключения может быть пластиковым или керамическим, как правило, для токов выше 10А изделия делаются на керамической основе.

Существенным отличием от других моделей считается то, что расключение ПВ двухклавишного осуществляется через шесть контактов.

Рис. 5. Шесть контактных групп на керамической подложке проходного выключателя «Lezard»  с двумя клавишами

Контактные группы могут быть на пружинах или с болтовыми зажимами. Для удобства монтажа на керамической подложке выключателей «Lezard» контакты нумеруются, так же как и на других моделях, маркировка предусматривает максимально допустимый ток нагрузки. На некоторых изделиях есть упрощенная схема подключения.

Не надо долго думать, как переключатель Werkel подключить в эту схему,. Провода на контакты крепятся очень удобно, нажатием кнопки отверстие контакта открывается, вставляется провод, при отпускании контакты зажимаются. Выключатели серии АВВ Busch-Jaeger basic 55 и ABB Niessen Zenit имеют съемные модульные механизмы на общем каркасе корпуса. При необходимости в один корпус можно вставить модули для обычного или проходного выключателя.

Не трудно понять, как подключить 2 клавишный abb, по той же схеме, что и «Lezard»  конструкция зажимных клемм у них одинаковая.

Монтаж, ПВ схема с двух мест на 2 точки/лампочки

На ранее представленных схемах упрощенный вариант, для более доступного понимания принципа действия не показано подключение через распределительную коробку. На практике, линии систем освещения расключаются в распределительной коробке.

Рассмотрим классический вариант освещения  подземных переходов или туннелей, когда две группы ламп. В этом случае важно правильно выбрать место установки всех элементов, органы управления должны обеспечить  комфортные условия для пользователей. Поэтому их ставят по концам туннеля, это дает возможность включения при входе, выключения при выходе. Распределительную коробку рекомендуется ставить у края, который ближе к распределительному щиту, тогда  потребуется меньше провода от щита до коробки.

Последовательность операций, общие правила монтажа

Выбирается марка, рассчитывается длина, сечение необходимых кабельных линий, где задействовано 6 токопроводящих жил, поэтому рекомендуется выбирать марки кабелей ВВГ, ПУНП, ВВП, MYN, другие с двойной изоляцией, тремя медными жилами. Сечение рассчитывается или выбирается по таблице исходя из мощности потребляемой осветительными приборами в каждой группе.

Сечение силового кабеля в зависимости от потребляемой в группе мощности:

Медные провода трехжильного кабеля

Мощность в кВт	1	2	3	3,5	4	6	8
Ток в Aмперах	4,6	9	13,5	16	18	27	36,5
Сечение провода в, мм2	1	1	1,5	2,5	2,5	4	6
Макс. длина кабеля в, м	34,5	17,5	17,5	24,5	21,5	23	25

Обязательно учитывайте количество ламп потребляемую мощность, допустимую при этом длину провода. В противном случае провода, контакты в цепи будут греться, лампы гореть тускло. Такая сборка долго не послужит.

До распределительной коробки от РЩ провод ставится большим сечением с учетом суммарной мощности двух групп освещения.  Для монтажа потребуется еще несколько элементов:

• Распределительная коробка;
• Подрозетники для внутренней проводки в бетонных или кирпичных стенах -2шт;
• Двухклавишные проходные выключатели – 2шт;
• Осветительные приборы, плафоны, лампы дневного света или другие.

Выбор марки кабеля зависит от условий эксплуатации, учитывается много факторов в помещении и снаружи, влажность и повышенные температуры, рекомендуется использовать данные этой таблицы

маркировка кабелей ВВГ

После приобретения всех комплектующих схемы можно приступать к монтажу:

1. Если стены бетонные или кирпичные перфоратором с коронкой сверлится отверстие под распределительную коробку под потолком 15 – 20 см;
2. Ниже по вертикали под коробкой, 60 – 90 см от пола сверлится отверстие для первого подразетника;
3. На противоположном конце туннеля для более простого монтажа, по этой же стене, сверлится отверстие для второго подрозетника;
4. Прокладываем кабель самого большого сечения от РЩ к распределительной коробке;
5. От коробки до выключателей прокладываем по два кабеля меньшего сечения в каждом по три токопроводящих провода;
6. Линии осветительных приборов прокладываются трехжильными кабелями по своим направлениям, для подключения плафонов оставляются петли по 30 — 40 см;
7. В распределительную коробку, подрозетники заводятся концы линий, потом корпуса вставляются  в отверстия, фиксируются они гипсовым раствором;

Обратите внимание! Учитывая требования СНИП, ГОСТов и других нормативных документов при монтаже очень важно выполнять требования ПУЭ (правила устройства электроустановок)  п. 1.1.29. и п.1.1.30. первой главы и ГОСТа Р 50462-92.

Эти документы устанавливают маркировку проводов по цвету, цвет изоляции соответствует функциональному назначению проводов:

1. Синий, голубой цвет используются как нейтральная токопроводящая жила;
2. Желто-зеленый для заземления;
3. Красный, белый, черный, другие цвета для фазного провода и его коммутируемых участков.

Иногда изоляция бывает белого цвета с соответствующей полосой как показывает фото ниже.

Рис. 6. Пример установки проходного выключателя в подрозетник

4. После высыхания гипса можно снимать с концов изоляцию, соединять провода коробки отдельными скрутками, подключать, крепить розетки со светильниками по схеме представленной ниже.

Рис. 7. Схема расключения ПВ двойного, системы освещения с разных мест, с двумя группами светильников

Как соединить проходной вык-ль с 2-мя клавишами, система управления с 2-ух мест

Обратите внимание! К первому выключателю подходит шесть проводов, но подключается 5, один можно оставить как резервный. Фазный конец подключается к первому контакту, между первым и вторым контактами устанавливается перемычка.

Рис. 8. Пример подключения  первого проходного двухклавишного переключателя

Противоположные концы через коробку подключаются к одноименным контактам  второго переключателя.

Рис. 9. Пример подключения  второго проходного двухклавишного переключателя

Контакты №1; 2 второго переключателя соединяются через коробку к фазным проводам первой и второй осветительных групп. Нейтральный провод заземление от РЩ через коробку идет к осветительным приборам.

Для более четкого понимания процесса сборки схемы просмотрите видеоролик

Еще важно знать некоторые нюансы:

• В распределительную коробку концы проводов заводятся длиной 15-20 см, это необходимо для удобства разделки и скрутки соединений. Внешний слой изоляции с провода снимается почти полностью до вводного отверстия, оставляют 2-3 см.
  С токопроводящих жил, изоляция снимается на 3-5см, после чего оголенные концы складываются по схеме и скручиваются.

При более длинных концах, после соединения провода могут не поместиться в коробке,  короткие могут не доставать для качественной скрутки.

• Лампы  групп подключаются по параллельной схеме, это гарантирует работу освещения при перегорании одной из ламп цепи.

Рис. 10. Схема параллельного подключения ламп

Устанавливайте светодиодные экономичные лампы, это существенно снизит затраты на электроэнергию, потребуются кабеля меньшего сечения, что сэкономит финансовые затраты.

Как распаять ПВ двухклавишный, 2 топа установочных элементов электрической проводки

Часто соединения схемы в распределительной коробке скручивают, скрутки пропаивают или сваривают на кончике. С появлением новых установочных элементов этот процесс становится намного проще.

Топ-технологией считается конструкция элементов проводки с пружинными зажимами контактов, они обеспечивают надежное электрическое соединение и быструю сборку схемы:

1. Многоразовые зажимные клеммы WAGO

   Рис. 11. Пример соединения контактов в зажимами WAGO в распределительной коробке

2. Очень удачно сделаны зажимы контактов на выключателях  werkel

Даже у непрофессионалов не возникает проблем с тем, как подключить выключатель werkel, достаточно нажать на кнопку соответствующей клеммы, отверстие освободится для приема зачищенного конца. При отпускании кнопки, пружина надежно прижимает провод к  контакту.

Для безопасности  участок линии от распределительной коробки к контактам РЩ подключается последним. Когда монтаж системы освещения закончен, все цепи нужно проверить контрольными приборами. Проверку можно сделать обычным мультиметром, стрелочным тестером, пробником с батарейкой и лампочкой.

Иногда стремятся к экономии, покупают провода тонкого сечения, не учитывают максимально допустимую длину кабеля. В этом случае токоведущие жилы греются, контакты перегорают. Старайтесь разместить распределительную коробку, первый проходной переключатель и РЩ рядом и компактно, так будет меньше затрат.

3 часто допускаемые ошибки при монтаже выключателей

В процессе монтажа начинающие монтажники часто совершают стандартные ошибки:

• Фиксируют на гипсовый раствор распределительные коробки и подрозетники до того как  заведены концы проводов;
• Концы проводов, выведенные в подрозетниках и распределительных коробках не достаточно длинные;
• На выключатель заводится не фазный, а нулевой провод;

5 часто задаваемых вопросов

• Как узнать потребляемую мощность одной группой и общую всей цепи, чтобы правильно выбрать сечение?

На лампах написана потребляемая мощность, просто сложите ее исходя из количества ламп, полученный результат используйте для выбора по таблице. Например: 5 ламп мощностью 9Вт, группы 2

Р = (9х5)х2 = 90Вт. Возьмем запас 100Вт это 0.1кВт для такой схемы вполне достаточно, минимального сечения 1мм2.

Для бытовых условий обычно применяют токопроводящие жилы 1.5 максимум 2,5 мм2 от РЩ до распределительной коробки, 0. 75 – 1.5 мм2 для осветительных групп.

Спортивные площадки, стадионы, бассейны имеют большие потребляемые мощности, количество осветительных приборов значительно больше, иногда вышки имеют прожектора, лампы которых потребляют по 5 – 10кВт. Поэтому сечение будет больше, надо тщательно учитывать и рассчитывать все параметры.

• Какой марки выключатели лучше использовать?

Есть много различных производителей,  мы рассматривали изделия фирмы «Lezard». Они очень удобные при монтажных работах, надежны во время эксплуатации, керамическая подложка, зажимные пружины пронумерованные контакты. Не плохие модели делает компания Legrand, по статистике это самые востребованные потребителями модели.

• Можно вместо двухклавишного проходного выключателя использовать два одноклавишных?

Да, ведь фактически  корпус двухклавишного изделия состоит из 2х одноклавишных механизмов, но тогда надо будет грамотно сделать коммутацию. Эта тема требует отдельного детального рассмотрения. Недостатком такого метода будет, сверление отверстий, установка пары лишних подрозетников.

• В схеме между выключателями через коробку подключается шесть проводов, среди них есть синяя изоляция, можно ли их подключать, ведь там будет коммутироваться фаза?

Это правило действует для вводного участка, от РЩ до выключателя клеммы 1 и 2 (красный провод). Промежуточные контакты соединяются проводами любого цвета, опытные электрики сразу разберутся, где вводная фаза, а где коммутируемые отрезки.

• Как мультиметром проверить правильность сборки схемы перед подключением к РЩ?

Коротко один из способов:

• Установите прибор в режим прозвонки:
• Прозвоните цепь без ламп, определив отсутствие короткого замыкания, все три провода между собой подключаемые к РЩ, фазу, ноль и заземление ;
• Вкрутите в каждую группу по одной лампе накаливания;
• Подсоедините щупы к фазному и нулевому проводам, при выключенных клавишах прибор будет показывать разрыв, при включенных замыкание, значит схема работает.

Эта тема требует отдельного рассмотрения как пользоваться мультиметром или другими приборами для прозвонки цепи.

Схема подключения двухклавишного проходного выключателя

Для чего необходим проходной выключатель? Он очень удобен, когда необходимо безопасно пройти в темноте по большому и длинному помещению, где расположены на его краях два выключателя. Как это часто выглядит? Человек, придя домой с работы, очень устал, у него нет сил. А тут ещё и комната, которая заполнена различной мебелью. Проход по ней может стать настоящим испытанием, особенно если там нет порядка. Поэтому чтобы безопасно пройти, ему нужно, к примеру, выходя из зала в коридор и оттуда в спальню, включить свет в коридоре, затем выключить его в зале. Потом процедура повторяется, когда происходит переход в спальню. При этом по темному коридору нужно идти, ориентируясь на слабый луч света, который пробивается где-то из-за угла.

Если есть хоть самые скудные сведения про установку, а также известна схема подключения двухклавишного проходного выключателя, то можно провести весь монтаж самому, без чьей-либо помощи. Теперь, прочитав это, не стоит стремглав бежать всё переделывать. Хотя на первый взгляд не всё так и сложно, однако, не помешало бы ознакомиться с простейшим подключением такого выключателя. Можно сделать это на примере одноклавишного проходного выключателя.

Сведения для новичков

Пример расположения

Чем отличается от обычного проходной выключатель, так это наличием трех контактов вместо стандартных двух. Итак, если в стене проложена всего пара жил, а желания переделать кабель с двух- на трехжильный почему-то не появилось, то ничего с монтажом выключателя такого типа не получится. Почему? Сейчас разберемся.

Если всё же возобладал здравый разум, и решено сделать монтаж трехжильного кабеля, то кроме него понадобится купить (или достать из ящика, если есть) кое-что ещё:

• пару описываемых проходных выключателя;
• инструмент для монтажа, в том числе и электроинструмент.

Прокладывая провод, люди привыкли к двум вариантам: либо в стене делается штроба, либо на неё крепится короб, в который будет уложен провод.

Суть работы

Зачем нужны проходные выключатели

В этом случае система работает так: линии переключаются, однако это всё работает тогда, когда через оба выключателя проходит электрический ток. На схемах в учебниках для электромонтажников обозначены выключатели, по контактам которых одновременно проходит ток. Теперь, что происходит с ними, если один из них взять и отключить – свет, конечно же, погаснет. Если же включим второй, свет загорелся. Теперь позиции у них разные – один отключен, клавиша опущена вниз, у второго, включенного, она поднята вверх. Если теперь двигаться с той же стороны комнаты, то после установки клавиши выключенного выключателя в позицию «вверх» освещение погаснет, а не включится, как это было в первом случае. Очень удобно, когда нужно пройти неосвещенное место.

Двухклавишный выключатель

Если всё понятно с подключением, можно попробовать поработать с более сложно устроенным изделием – двухклавишным проходным выключателем. Схемы для него также легко найти, благо он применяется в домах всё чаще и чаще, когда нужно осветить помещение с двух точек.

Снова вопрос – где это может пригодиться? Представьте, что придя домой, свет решили включить на втором и первом этаже, используя двухклавишный выключатель. Когда в этом случае вы уже оказались наверху, свет можно выключить в прихожей, но оставить его в той комнате, в которой вы находитесь.

Процесс установки выключателя

Подключение проходного выключателя

Место, где будет находиться данный проходной выключатель, может быть самым разным. Однако необязательно ставить его там, где площадь должна быть освещена совсем непродолжительное время. Для этой цели подойдет датчик движения для освещения.

Что понадобится для установки? Здесь необходимо иметь отвертки (шлицевую и крестовую), отвертку с индикатором, перфоратор, нож для снятия изоляции с проводов или другое приспособление, плоскогубцы, кусачки, небольшой уровень, нужное количество провода, пластмассовые подрозетники и алебастр для их закрепления в стене.

Ставить подрозетники просто. На перфоратор одевается корона нужного размера, которая в стене сверлит отверстие. Если таковая отсутствует, тогда подойдут зубило и молоток. Такие коробки ставятся в стену на алебастр, при этом подрозетник не должен выпирать из стены. Для прокладки провода нужны штробы, которые делаются специальным инструментом – штроборезом. К преимуществам его использования можно отнести минимальное выделение пыли при работе.

Схема для двухклавишных выключателей

Обратите внимание! Для двойного выключателя, устанавливаемого при входе, потребуется пятижильный кабель (можно 5 одножильных, или двух и трехжильный). А ко второму выключателю нужно подвести шестижильный провод (протяните 2 трехжильных), затянуть его в гофру и закрепить в стене.

Удалите бокорезами лишний провод, оставив концы длиной в 10-15 см для подключения выключателя. Снимите с него немного изоляции (сколько нужно для подсоединения к выключателю).

Посередине отверстия, проверив уровнем, прочертите горизонтальную линию и, сделав небольшой замес алебастра, установите подрозетники так, чтобы боковые дырочки под шурупы совпадали с прочерченной линией – это поможет ровно установить выключатели.

Видео

Подробнее о монтаже подобных выключателей смотрите в видеоматериале:

Как работает проводка двухпозиционного переключателя?

В этом уроке мы познакомимся с простой, но интересной концепцией, называемой двухпозиционным переключателем. Он также называется лестничным выключателем, так как вы можете управлять одной нагрузкой, например лампочкой, из двух разных мест, например, с любого конца лестницы.

ПРЕДУПРЕЖДЕНИЕ: Это всего лишь теория, объясняющая, как работает проводка типичного двухпозиционного переключателя. Это не руководство пользователя по установке или подключению 2-позиционного переключателя. Если вы планируете реализовать подобную установку у себя дома, то обязательно проконсультируйтесь со специалистом, так как процесс предполагает работу с источником питания 230 В переменного тока (или 110 В переменного тока, в зависимости от того, где вы живете).

Outline

Введение

Мы постоянно пользуемся выключателями дома, в офисе, в машине, на производстве и во многих других местах. Гаджеты, которые мы используем ежедневно (мобильный телефон и ноутбук), состоят из нескольких переключателей. Выключатель — это электрическое устройство, которое используется для размыкания или замыкания электрической цепи.

Существуют различные типы переключателей: тумблер, мгновенный переключатель, кулисный переключатель, цифровой переключатель и т. д. Все выключатели выполняют простую задачу либо прерывания потока электрического тока, либо направления потока тока. По сути, они «замыкают» или «разрывают» цепь.

Все переключатели, которые мы регулярно используем для включения или выключения света, вентиляторов и т. д., представляют собой два терминальных устройства. Но есть специальный переключатель под названием «Двусторонний переключатель», который является важным компонентом в реализации лестничного освещения.

Итак, прежде чем приступить к изучению проводки 2-позиционного выключателя, мы узнаем о двухстороннем выключателе света, который является основным элементом 2-позиционного переключателя, независимо от типа используемой проводки. Это стандартный однополюсный двухпозиционный переключатель с тремя клеммами.

Три терминала обычно называются COM, L1 и L2, но иногда также используются термины COM, 1 Way и 2 Way. В одном положении клеммы COM и L1 соединены, а во второй позиции соединены клеммы COM и L2.

Этот тип соединения обычно называют схемой «разорвать перед соединением», так как первое соединение должно быть разорвано, прежде чем будет выполнено второе соединение. Это отличается от обычного двухконтактного переключателя, который представляет собой просто устройство включения или выключения.

На следующем изображении показан вид спереди и сзади типичного бытового двустороннего переключателя.

Как подключить двухпозиционный переключатель?

Как я уже упоминал во вступительном абзаце, двухпозиционный переключатель очень удобен для лестничного освещения, так как вы можете включить свет непосредственно перед тем, как начнете подниматься по лестнице, а как только вы подниметесь наверх, вы можете просто выключить свет путем переключения переключателя, расположенного в верхней части лестницы.

Есть несколько способов, с помощью которых вы можете установить двустороннее соединение коммутатора. Один из них — более старый метод, который в настоящее время редко используется, а другой — более современная и безопасная версия, которая применяется как в промышленных, так и в жилых помещениях. Давайте посмотрим на обе эти проводки.

Подключение стандартного двухпозиционного выключателя

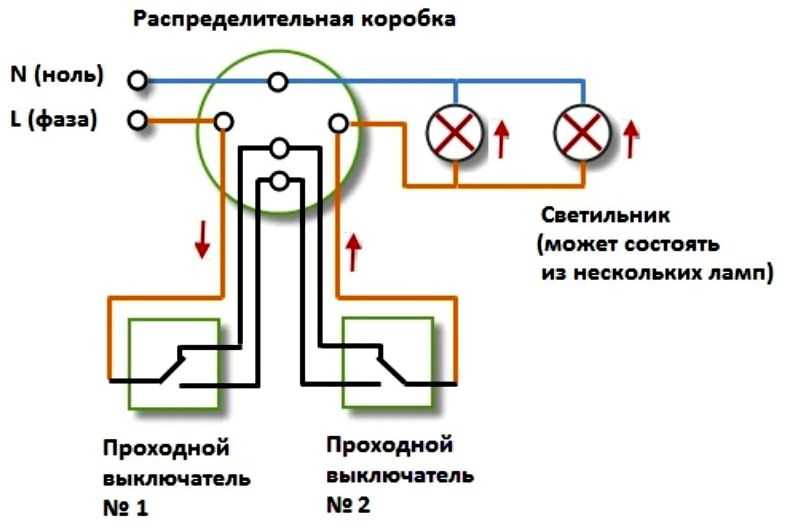

В первом способе подключения используется пара двухпозиционных выключателей света с трехпроводным управлением (3-проводное управление). Ниже приведена простая схема подключения трехпроводного двухпозиционного переключателя.

На схеме видно, что обе клеммы COM соединены вместе. Клеммы L1 обоих переключателей подключены к линии (или фазе, или под напряжением) источника переменного тока.

Клеммы L2 обоих выключателей подключены к одной клемме лампочки, а другая клемма лампочки подключена к нейтрали источника питания переменного тока.

Из схемы вы можете легко представить, как работает проводка. В состоянии по умолчанию, показанном на изображении выше, свет выключен. Если какой-либо из переключателей переключен, свет включается. Чтобы выключить свет, вы можете переключить любой переключатель.

Например, в приведенном выше состоянии клеммы COM обоих коммутаторов подключены к соответствующим клеммам L1. Теперь, если мы переключим переключатель 1, т. Е. COM переключателя 1 теперь подключен к его терминалу L2, тогда есть путь для замыкания цепи, и свет включится.

Чтобы выключить свет, мы можем переключить либо Переключатель 1, либо Переключатель 2, так как любое действие переключения нарушит подачу тока к свету. Итак, учитывая все возможности, лампочка горит в двух случаях:

• COM коммутатора 1 подключен к L1, а COM коммутатора подключен к L2.
• COM коммутатора 1 подключен к L2, а COM коммутатора подключен к L1.

Если сравнить эту установку с цифровой электроникой, то она аналогична Ex-OR Gate, где состояние света (ВКЛ или ВЫКЛ) зависит от состояния клемм COM обоих переключателей, подключенных к соответствующим L1 и Клеммы L2.

В следующей таблице показана таблица истинности для стандартной проводки, т. е. 3-проводного управления двухпозиционным переключателем, где выход (состояние индикатора) зависит от того, какая клемма (L1 или L2) подключена к клемме COM.

Переключатель 1 COM (подключен к)	Переключатель 2 COM (подключен к)	Состояние света
L1	L1	ВЫКЛ
L1	L2	ПО
L2	L1	ПО
L2	L2	ВЫКЛ

Этот метод рекомендуется, так как и линейный, и нулевой провода идут от одной и той же цепи освещения (или выключателя), хотя при этом используется больше проводов.

Альтернативный метод проводки двухпозиционного переключателя

Следующая схема проводки — это старая система, которую вы можете найти в некоторых старых домах и промышленных предприятиях. Его также называют двухпроводной проводкой управления (2 Wire Control).

Эта система проводки не рекомендуется для современных реализаций, и если вы планируете установить новую установку или заменить старую, необходимо использовать предыдущую проводку.

Я включил альтернативный метод подключения только в качестве справки, а также объясню его недостатки.

Что касается фактической проводки, то на следующей схеме показана реализация двухпроводного переключателя с двухсторонним управлением.

Клеммы L1 обоих переключателей соединены вместе, а клеммы L2 обоих переключателей также соединены вместе. Что касается клемм COM, то клемма COM первого переключателя подключена к фазе (или к линии, или под напряжением).

Клемма COM второго переключателя подключена к одному концу лампочки, а другой конец лампочки подключен к нейтрали источника переменного тока.

В состоянии по умолчанию (как показано на схеме) свет выключен. Но когда любой из переключателей переключается, свет включается. С точки зрения цифровой электроники эта конфигурация аналогична Ex-NOR Gate.

В следующей таблице показана таблица истинности для альтернативного метода подключения, т. е. 2-проводного управления двусторонним переключателем

Переключатель 1 COM (подключен к)	Переключатель 2 COM (подключен к)	Статус Света
L1	L1	ПО
L1	L2	ВЫКЛ
L2	L1	ВЫКЛ
L2	L2	ПО

Несмотря на то, что этот метод экономит кабель, он больше не является предпочтительным, поскольку фаза и нейтраль могут быть подключены к разным цепям освещения (или выключателям).

Еще один серьезный недостаток связан с электромагнитными помехами. Мы знаем, что любой проводник с током излучает электромагнитное излучение. Если активный и нейтральный провода расположены в непосредственной близости, они компенсируют электромагнитное излучение друг друга.

Но в этой проводке есть вероятность того, что нейтральный и активный провода проложены отдельно в разных частях дома, образуя гигантскую индукционную петлю. Это определенно вызовет проблемы с помехами для других электромагнитных и радиочастотных сигналов.

Пример

У меня нет двусторонних световых выключателей для демонстрации работы, но я подумал, что сделаю аналогичную установку, используя пару однополюсных двухпозиционных (SPDT) тумблеров и светодиод (по сути, двусторонний переключатель является переключателем SPDT).

Тумблер SPDT можно рассматривать как двусторонний переключатель света, поскольку он имеет три клеммы и работает очень похоже на двусторонний переключатель света.

На следующем изображении показан типичный переключатель SPDT с его клеммами.

Для подключения я выбрал стандартный способ подключения (первый метод, т. е. 3-проводное управление) с литий-ионным аккумулятором 3,7 В в качестве источника питания. Он работал безупречно.

Заключение

Полное руководство для начинающих по двухпозиционному выключателю, работе с двухпозиционным переключателем, различным типам проводки двухпозиционного переключателя или лестничной проводки, а также схема проводки.

Как работает двухпозиционный переключатель?

В этом уроке мы познакомимся с простой, но интересной концепцией, называемой двухпозиционным переключателем. Он также называется лестничным выключателем, так как вы можете управлять одной нагрузкой, например лампочкой, из двух разных мест, например, с любого конца лестницы.

ПРЕДУПРЕЖДЕНИЕ: Это всего лишь теория, объясняющая, как работает проводка типичного двухпозиционного переключателя. Это не руководство пользователя по установке или подключению 2-позиционного переключателя. Если вы планируете реализовать подобную установку у себя дома, то обязательно проконсультируйтесь со специалистом, так как процесс предполагает работу с источником питания 230 В переменного тока (или 110 В переменного тока, в зависимости от того, где вы живете).

Outline

Введение

Мы постоянно пользуемся выключателями дома, в офисе, в машине, на производстве и во многих других местах. Гаджеты, которые мы используем ежедневно (мобильный телефон и ноутбук), состоят из нескольких переключателей. Выключатель — это электрическое устройство, которое используется для размыкания или замыкания электрической цепи.

Существуют различные типы переключателей: тумблер, мгновенный переключатель, кулисный переключатель, цифровой переключатель и т. д. Все выключатели выполняют простую задачу либо прерывания потока электрического тока, либо направления потока тока. По сути, они «замыкают» или «разрывают» цепь.

Все переключатели, которые мы регулярно используем для включения или выключения света, вентиляторов и т. д., представляют собой два оконечных устройства. Но есть специальный переключатель под названием «Двусторонний переключатель», который является важным компонентом в реализации лестничного освещения.

Итак, прежде чем приступить к изучению проводки 2-позиционного выключателя, мы узнаем о двухстороннем выключателе света, который является основным элементом 2-позиционного переключателя, независимо от типа используемой проводки. Это стандартный однополюсный двухпозиционный переключатель с тремя клеммами.

Три терминала обычно называются COM, L1 и L2, но иногда также используются термины COM, 1 Way и 2 Way. В одном положении клеммы COM и L1 соединены, а во второй позиции соединены клеммы COM и L2.

Этот тип соединения обычно называют схемой «разорвать перед соединением», так как первое соединение должно быть разорвано перед созданием второго соединения. Это отличается от обычного двухконтактного переключателя, который представляет собой просто устройство включения или выключения.

На следующем изображении показан вид спереди и сзади типичного бытового двустороннего переключателя.

Как подключить двухпозиционный переключатель?

Как я уже упоминал во вступительном абзаце, двухпозиционный переключатель очень удобен для лестничного освещения, так как вы можете включить свет непосредственно перед тем, как начнете подниматься по лестнице, а как только вы подниметесь наверх, вы можете просто выключить свет путем переключения переключателя, расположенного в верхней части лестницы.

Есть несколько способов, которыми вы можете установить двустороннее соединение. Один из них — более старый метод, который в настоящее время редко используется, а другой — более современная и безопасная версия, которая применяется как в промышленных, так и в жилых помещениях. Давайте посмотрим на обе эти проводки.

Подключение стандартного 2-позиционного выключателя

В первом способе подключения используется пара 2-позиционных выключателей света с трехпроводным управлением (3-проводное управление). Ниже приведена простая схема подключения трехпроводного двухпозиционного переключателя.

На схеме видно, что обе клеммы COM соединены вместе. Клеммы L1 обоих переключателей подключены к линии (или фазе, или под напряжением) источника переменного тока.

Клеммы L2 обоих выключателей подключены к одной клемме лампочки, а другая клемма лампочки подключена к нейтрали источника питания переменного тока.

Из схемы вы можете легко представить, как работает проводка. В состоянии по умолчанию, показанном на изображении выше, свет выключен. Если какой-либо из переключателей переключен, свет включается. Чтобы выключить свет, вы можете переключить любой переключатель.

Например, в приведенном выше состоянии клеммы COM обоих коммутаторов подключены к соответствующим клеммам L1. Теперь, если мы переключим переключатель 1, т. Е. COM переключателя 1 теперь подключен к его терминалу L2, тогда есть путь для замыкания цепи, и свет включится.

Чтобы выключить свет, мы можем переключить либо Переключатель 1, либо Переключатель 2, так как любое переключение прерывает подачу тока к свету. Итак, учитывая все возможности, лампочка горит в двух случаях:

• COM коммутатора 1 подключен к L1, а COM коммутатора подключен к L2.
• COM коммутатора 1 подключен к L2, а COM коммутатора подключен к L1.

Если сравнить эту установку с цифровой электроникой, то она аналогична Ex-OR Gate, где состояние света (ВКЛ или ВЫКЛ) зависит от состояния клемм COM обоих переключателей, подключенных к соответствующим L1 и Клеммы L2.

В следующей таблице показана таблица истинности для стандартной проводки, т. е. 3-проводного управления двухпозиционным переключателем, где выход (состояние индикатора) зависит от того, какая клемма (L1 или L2) подключена к клемме COM.

Переключатель 1 COM (подключен к)	Переключатель 2 COM (подключен к)	Состояние света
L1	L1	ВЫКЛ
L1	L2	ПО
L2	L1	ПО
L2	L2	ВЫКЛ

Этот метод рекомендуется, так как и линейный, и нулевой провода идут от одной и той же цепи освещения (или выключателя), хотя при этом используется больше проводов.

Альтернативный метод проводки двухпозиционного переключателя

Следующая конструкция проводки представляет собой старую систему, которую вы можете найти в некоторых старых домах и промышленных предприятиях. Его также называют двухпроводной проводкой управления (2 Wire Control).

Эта система проводки не рекомендуется для современных реализаций, и если вы планируете установить новую установку или заменить старую, необходимо использовать предыдущую проводку.

Я включил альтернативный метод подключения только в качестве справки, а также объясню его недостатки.

Что касается фактической проводки, на следующей схеме показана реализация двухпроводного переключателя с двухсторонним управлением.

Клеммы L1 обоих переключателей соединены вместе, а клеммы L2 обоих переключателей также соединены вместе. Что касается клемм COM, то клемма COM первого переключателя подключена к фазе (или к линии, или под напряжением).

Клемма COM второго переключателя подключена к одному концу лампочки, а другой конец лампочки подключен к нейтрали источника переменного тока.

В состоянии по умолчанию (как показано на схеме) свет выключен. Но когда любой из переключателей переключается, свет включается. С точки зрения цифровой электроники эта конфигурация аналогична Ex-NOR Gate.

В следующей таблице показана таблица истинности для альтернативного метода подключения, т. е. 2-проводного управления двухпозиционным переключателем 9.0003

Переключатель 1 COM (подключен к)	Переключатель 2 COM (подключен к)	Состояние света
L1	L1	ПО
L1	L2	ВЫКЛ
L2	L1	ВЫКЛ
L2	L2	ПО

Несмотря на то, что этот метод экономит кабель, он больше не является предпочтительным, поскольку фаза и нейтраль могут быть подключены к разным цепям освещения (или выключателям).

Еще один серьезный недостаток касается электромагнитных помех. Мы знаем, что любой проводник с током излучает электромагнитное излучение. Если активный и нейтральный провода расположены в непосредственной близости, они компенсируют электромагнитное излучение друг друга.

Но в этой проводке есть вероятность, что нейтральный и активный провода проложены отдельно в разных частях дома, образуя гигантскую индукционную петлю. Это определенно вызовет проблемы с помехами для других электромагнитных и радиочастотных сигналов.

Пример

У меня нет двухпозиционных переключателей света, чтобы продемонстрировать работу, но я подумал, что сделаю аналогичную установку, используя пару однополюсных двухпозиционных переключателей (SPDT) и светодиод (по сути, двунаправленный переключатель). переключатель является переключателем SPDT).

Тумблер SPDT можно рассматривать как двусторонний переключатель света, поскольку он имеет три контакта и работает очень похоже на двусторонний переключатель света.
