Схема двойного переключателя: Подключение двухклавишного проходного выключателя, схема

Практика подключения перекрёстного 2х клавишного выключателя

2 вида выключателей, используемых для включения света из нескольких мест. Практика подключения перекрестного двухклавишного выключателя. ТОП 5 ошибок монтажа. ТОП 5 производителей и ТОП 5 вопросов читателей.

Для включения света используется выключатель. Но у него есть недостаток — включение производится только из одного места. Для решения этой проблемы используются проходные и перекрёстные выключатели.

Они устанавливаются по отдельности или вместе с обычными выключателями и розетками. Кроме традиционной формы, нажимных с клавишей, есть производители, выпускающие устройства, включение которых производится поворотом ручки.

Схема подключения выключателя в квартире

ТЕСТ:

Тест из 4 вопросов на знание схем и приборов для управления светом из нескольких мест

Пройдите тест на знание систем включения света из нескольких мест.

1. Из скольких мест можно включать свет?

а)из двух

б)из любого количества при использовании переключателей разной конструкции

2. Можно ли использовать промежуточные переключатели вместо проходных?

а)да, при установке соответствующих перемычек

б)нет

3. Какие провода используются для подключения?

а)любые, соответствующего сечения, но кабель с жилами в разноцветной изоляции удобнее

б)только специальные

4. Можно ли устанавливать переключатели для включения света из нескольких мест в одном ряду и закрывать общей декоративной панелью с обычными розетками и выключателями?

а)нет

б)да, если использовать аппаратуру одного производителя и одной серии.

Результаты теста:

• б,а,а,б — вы знаете достаточно для самостоятельного проектирования и монтажа;
• а,б,б,а — ваших знаний недостаточно для самостоятельной работы;
• остальные результаты — знания у вас есть, но их необходимо улучшить чтением статей и просмотром роликов в интернете.

Работа схемы с 3 видами вык-лей – обычным,  проходным и перекрёстным

Перекрёстный выключатель используется в системах управления светом из 3 и более мест. Называется прибор так потому, что при переключении он меняет местами подключение подходящих проводов к отходящим – крест накрест.

Посмотрите на рисунке на схему управления светом при помощи проходных и перекрёстных переключателей. В обычном приборе для управления светом из одного места есть два контакта. Их замыкание и размыкание включает и выключает светильник. Поэтому у клавиши управления есть обозначенные положения «включено» и «отключено» буквами или значками, а к устройству подходит два провода — один фазный, от сети и второй от лампы.

Система для управления светом из нескольких мест устроена иначе. В устройстве есть три контакта — 2 неподвижных, к которым подключаются отходящие провода, соединяющие переключатели и 1 подвижный. К нему подсоединяется провод, идущий к фазе или светильнику. Включённое положение схемы то, при котором оба прибора подключены к одному проводу, поэтому на клавишах отсутствует положение «включено».

Схема управления освещения с трех мест

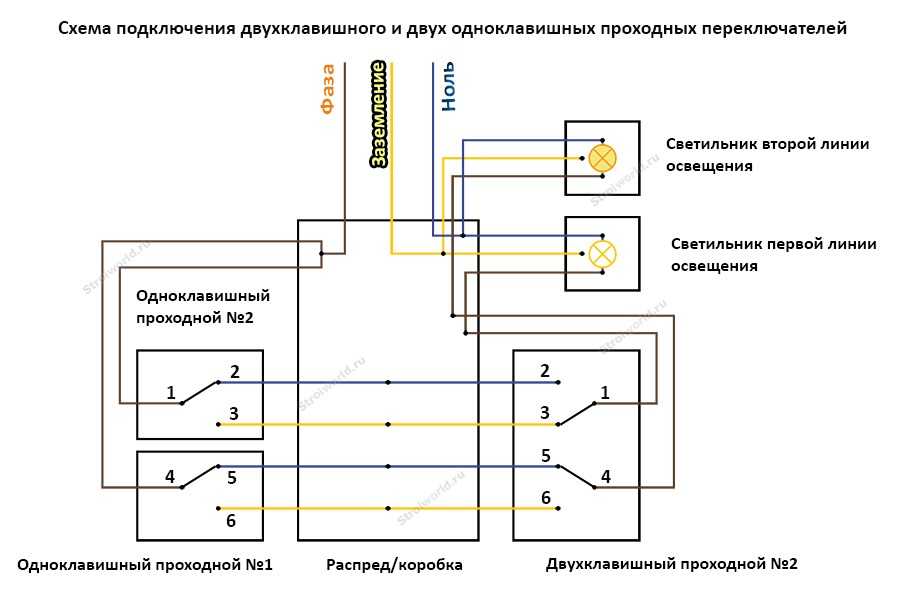

Схема подключения двухклавишных устройств состоит их двух параллельных схем, по одной для каждой лампы. Они соединяются только на подключении подходящего провода на первом проходном выключателе.

Схема подключения двухклавишный выключателей

Что значит перекрёстный переключатель одноклавишный — 3 отличия принципа работы от проходного

Для управления лампами из трёх и более мест в схеме кроме двух проходных используются перекрёстные переключатели.

Принцип работы и конструкция перекрёстного выключателя аналогичны проходному. Но есть ряд отличий:

• приходит два провода вместо одного;
• внутри четыре неподвижных контакта и два подвижных, а не два и один, как в проходных;
• оба приходящих провода всё время подключены к отходящим, в отличие от проходного, в котором отходящие провода подключены поочерёдно.

При нажатии клавиши или повороте ручки это устройство меняет местами подключение проводов. В результате второй проходной аппарат подключается к проводу, находящемуся под напряжением или к неподключённому, что приводит к включению или отключению света.

Обозначение на схемах выключателей

Для чего нужен перекрестный вык-ль вместе с 2 проходными

Обычные приборы включают светильники только из одного места, а система из двух проходных — из двух, например, в двух концах длинного коридора. Иногда этого недостаточно и необходимо включать свет на каждом этаже лестницы многоэтажного дома или разных концах комнаты.

Для этого устанавливается система, в которой в двух местах устанавливаются проходные аппараты, а в остальных – с двумя перекидными контактами.

При отсутствии такого устройства его можно сделать из двухклавишного проходного прибора.

Переходной выключатель в двух местах

Схема подключения перек-го вык-ля на 1, 2 и 3 клавиши

Схема подключения таких устройств сложнее, чем обычных, поэтому для безошибочной сборки следует нарисовать схему.

Схема управления из двух мест

Схема управления светом из трех мест, где 1 — проходной выключатель; 2 — перекрестный выключатель; 3, 5 — подрозетники для проходных выключателей; 4 — подрозетник для перекрестного выключателя; 6 — ответвительная коробка; 7 — к корпусу светильника

Схема управления из трех мест

Обозначение 6 видов перекр-х вык-лей

На схемах каждый вид электроприборов имеет своё обозначение. Устройства, отключающие свет, не исключение. На следующем рисунке изображены символы, которыми на схемах отмечаются разные виды переключателей.

Условные обозначения однополюсных выключателей

Они отличаются также рисунком на наружной клавише.

Перекрестный переключатель — схема подключения на 2 точки

Для управления освещением из двух точек устанавливать устройство с двумя перекидными контактами нет необходимости. Для этого достаточно использовать два проходных прибора. Схема подключения составляется так, чтобы к подвижному контакту одного из них подключался фазный провод, к другому лампа, а неподвижные контакты соединялись попарно двумя проводами.

Как соединить перекрёстный вык-ль с одноклавишными проходными — схема подключения перек-го вык-ля с 3х мест

Для управления светом из трёх и более мест необходимы промежуточные переключатели. В начале и конце цепи устанавливаются проходные устройства, а в остальных местах — промежуточные. Число их на 2 меньше количества точек включения. Вставляются такие приборы в разрыв двух проводов, соединяющих проходные переключатели.

Перекрестный двухклавишный выключатель

Схема подключения 2-х клавишного перек-го вык-ля

Перекрёстный 2х клавишный прибор отличается тем, что в нём две клавиши и две группы контактов. Фактически, это два переключателя в одном корпусе.

Если в обычных двухклавишных аппаратах подвижные контакты соединены встроенной перемычкой, к которой подключается фазный провод, то в промежуточных и проходных они не связаны между собой. Это отображается на схеме, на которой изображены две независимые параллельные линии. Единственное место, в котором они соединены — это перемычка на подвижных контактах первого аппарата.

Схема 2 контактов перекрёстных вык-лей

При управлении освещением с нескольких мест переключатели соединяются двумя проводами. Свет горит только тогда, когда все переключатели включают в цепь один и тот же провод. Основная задача устройства с двумя перекидными контактами — менять местами подключение проводов. Для этого внутри прибора установлены соответствующие перемычки.

Схема 2 контактов перекрёстных выключателей

Сделать своими руками 2 вида вык-лей – перек-ый и проходной

Не всегда есть возможность приобрести промежуточный переключатель необходимого дизайна. В этом случае его можно сделать самостоятельно.

Как сделать из 2-х клавишного проходного — перекрестный

Для того чтобы переделать двухклавишный проходной переключатель в промежуточный, в нём необходимо установить перемычки на клеммах, подключённых к неподвижным контактам разных половин устройства, причём устанавливать их необходимо крест накрест — правый к левому, а левый к правому.

Недостаток такой переделки в том, что обе клавиши необходимо включать одновременно. В некоторых моделях клавиши можно соединить между собой или установить одинарную, снятую с одноклавишного переключателя. В этом случае оставшийся аппарат придётся выбросить.

Переделка 2-х клавишного обычного вык-ля в проходной

При необходимости можно также своими руками переделать  обычный двухклавишный электровыключатель некоторых моделей в проходной. Для этого его необходимо разобрать и развернуть контактную группу на 180 градусов. Затем вместо двух клавиш закрыть устройство клавишей, снятой с одноклавишного устройства.

Переделка 2-х клавишного обычного выключателя в проходной

Как подключить перек-ый перек-ль – 2 способа прокладки проводов

После составления схемы её необходимо смонтировать и подключить.

2 способа разводки проводов для проходных и перек-ых вык-лей

Прокладка проводов производится в штробах или в кабельных каналах, так же, как и обычная проводка.

Схема подключения к перекрестному переключателю

К проходным переключателям подводится 3 провода, а к перекрёстным — 4. К двухклавишным прокладывается 5 к первому проходному, 8 к промежуточным и 6 ко второму проходному. Для удобства подключения желательно использовать разноцветные провода, например кабель ШВВП или ПВС. К двухклавишным переключателям придётся прокладывать два кабеля, которые желательно пометить.

Если были использованы провода одного цвета, то после прокладки их необходимо прозвонить тестером, а на концы надеть бирки с номерами. Их можно приобрести готовые или изготовить из кусочков трубки ПВХ длиной 1-2см, а номера написать маркером.

2 способа разводки проводов

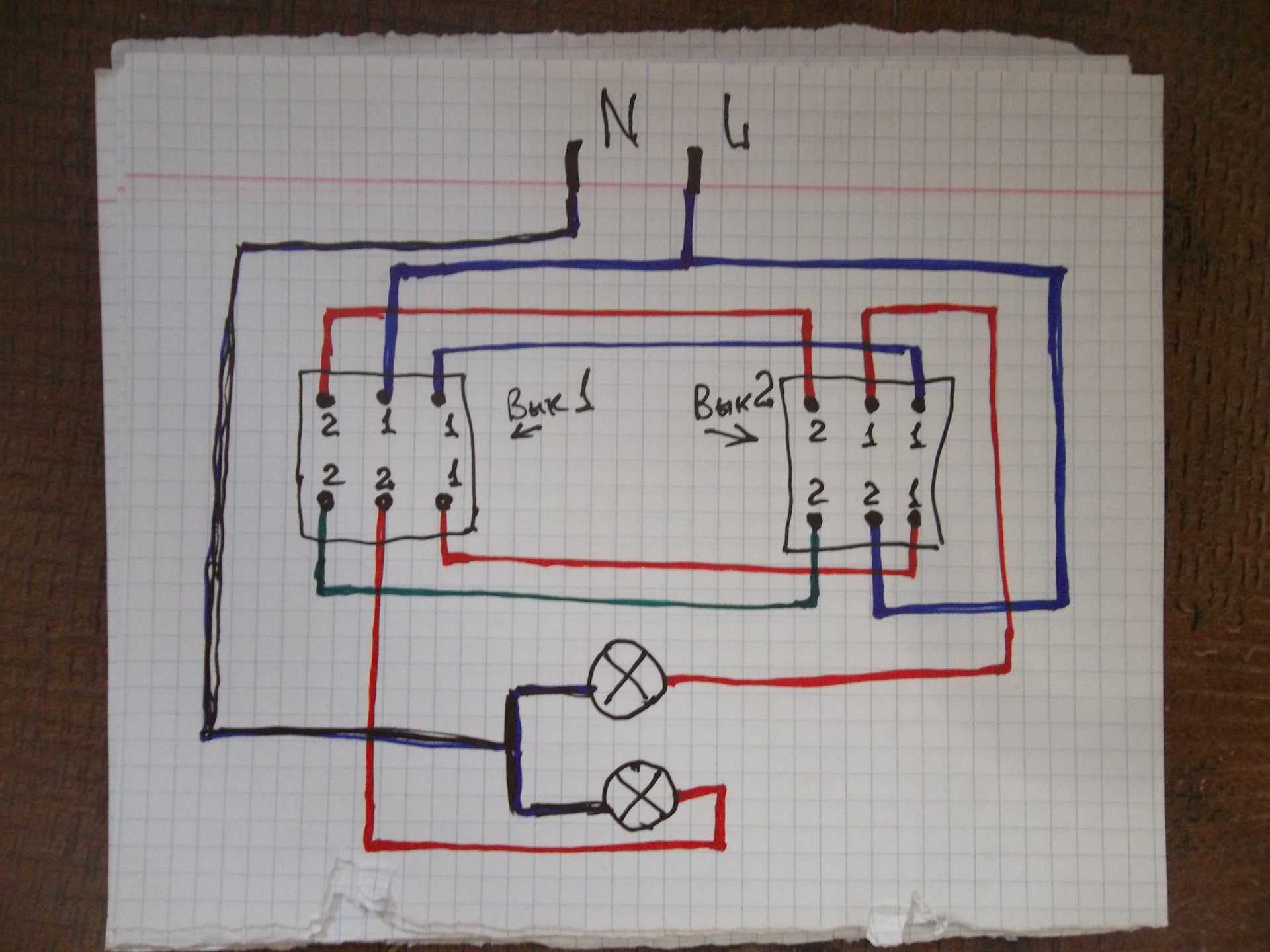

Как подключить двухклавишный проходной выключатель

Подключение 2-х видов вык-лей

Подключение 2 видов выключателей

При подключении важно сделать это согласно схеме. При ошибках в монтаже система будет работать неправильно — не включаться, не отключаться или будут работать только некоторые переключатели.

На следующей картинке изображено подключение переключателя с двумя контактами одноклавишного.

Подключение переключателя с двумя контактами одноклавишного

На этом подключение проходного переключателя.

Подключение проходного переключателя

Важно! Высокое напряжение опасно для жизни. Поэтому все работы необходимо производить при отключенном вводном автомате.

Ещё важно знать 2 нюанса о проходных и перекрёстных перек-лях

Есть нюансы, которые необходимо учесть при выборе и монтаже таких устройств:

• даже при выключенном свете на всех приборах присутствует высокое напряжение;
• при установке у таких устройств нет разницы между верхом и низом (в обычных устройствах положение включения — клавиша нажата вверх).

Как избежать 5 ошибок при монтаже

Есть ошибки, которые совершают неопытные электромонтёры при прокладке и подключении проводов:

• К первому переключателю подключается нулевой провод. Перед подключением следует тестером найти фазный провод.
• Вместо проходного устанавливается промежуточный переключатель с двумя перекидными контактами и перемычками. Это допустимый вариант, но такие устройства дороже.
• Использование вместо специальных обычных выключателей. Такая схема работать не будет. Необходимо взять нужные устройства.
• Неправильное подключение проводов. Перед началом работ нарисовать схему подключения и пометить провода.
• Зачистить концы проводов недостаточной длины. Такие концы плохо держатся и выпадают из клеммы. Их следует зачищать на длину 8мм.

Ответы на 5 часто задаваемых вопросов

Есть вопросы, которые задают люди при выборе таких систем:

• Сколько проводов необходимо подводить переключателям? К обычным выключателям 2, к проходным по 3, к перекрёстным по 4. При управлении двумя светильниками (двухклавишным выключателям) к обычным 3, проходным 5 к первому и 6 к последнему, по 8 к промежуточным.
• Со скольких мест возможно управление?
  При использовании устройств обоих типов — с любого количества.
• Какие лампы можно подключать к переключателям? Любые домашние светильники,  бытовые вентиляторы и, через промежуточный пускатель, системы электроотопления.
• Какими проводами производится подключение? Любыми соответствующего сечения, но предпочтительнее, для удобства монтажа, типа ШВВП с соответствующим числом жил.
• На какое напряжение рассчитаны такие приборы? На любое, до 220В.

Топ 5 производителей

Выключатель NESSEN

Аппаратура производства любой фирмы отличается ценой, качеством и ассортиментом. Но есть производители, продукция которых особенно популярна:

• Перекрёстные выключатели турецкой фирмы Вико. Подключение этих устройств похоже на подключение аппаратов других заводов. Продукция этой фирмы отличается качеством и доступной ценой. Все детали изготавливаются из качественных материалов и проходят контроль на всех этапах производства.
• Немецкая компания Gira. Продукция отличается высоким качеством и широким ассортиментом.
• Перекрёстные выключатели французской компании Schneider Electric («Шнейдер Электрик»). Схема перекрёстного выключателя Шнайдер похожа на схемы аппаратуры других фирм.
• Перекрёстные выключатели шведско-швейцарской компании ABB (Asea Brown Boveri Ltd). Компания выпускает оборудование для электротехники и энергетического машиностроения. Схема подключения перекрёстного выключателя ABB не отличается от схем подключения аппаратуры других фирм.
• Переключатели французской фирмы Legrand отличаются широким ассортиментом и надёжностью. Можно отметить двухклавишный (двойной) выключатель перекрёстный Легранд Валена и Легранд Этика. Подключение и схема двойного перекрёстного выключателя Легранд (Legrand) аналогичны подключению и схеме устройств других производителей.

На следующем рисунке изображена сборка Legrand Valena — выключателя двухклавишного перекрёстного.

Сборка Legrand Valena

Информация! Аппаратура производства любой фирмы устанавливается и подключается похожим образом.

Схема подключения проходного выключателя Schneider

Цвета Unica Quadro

Цвета Unica Top

Для чего обычно необходимо использование перекрестного оборудования с двумя проходными? Как правило, его устанавливают в тех случаях, когда в помещении есть две классификации светильников. Во время его монтажа необходимо сразу отметить основные моменты. Для проведения любых работ предварительно требуется обесточить цепь и найти схему подключения проходных выключателей шнайдер. Переключатели, которые производятся французской фирмой, отличаются качеством, надежностью и большим ассортиментом изделий.

1. Конструкция
2. Схема в коробе распределения
3. Схема соединений

Конструкция

Как правило, выключателей такого типа необходимо устанавливать два – на старте и в конце цепи. Необходимо освободить кабели от изоляции в цепи, которая идет по схеме подключения проходного выключателя шнайдер. Требуется зачистить концы проводов примерно на миллиметр. В некоторых случаях, если в помещении используется малое освещение – например, ночник, необходимо следовать схеме управления освещением из трех точек цепи.

В качестве следующего шага необходимо завести кабели в изделие. В конкретном положении устройство замыкает первый кабель, а в другом положении – второй контакт. Чтобы решить подобные проблемы, можно применять выключатели перекрестного типа. Тогда одна из групп светильников будут управляться посредством одной клавиши, а другая клавиша будет отвечать за вторую группу. При этом схема подключения проходного выключателя schneider будет включать в себя четыре части, как и само изделие. Это функционирующая часть с основой из металла и контактами для кнопочного привода, фиксатор лапок, соединенный с основной пластинок, декоративное оформление в виде рамки, динамическая клавиша из пластика.

После этого необходимо перейти к самому процессу сборки. Присоединять устройства следует такие же способом, как и другое подобное оборудование. Схема проходного выключателя шнайдер приложена к устройству.

В случае, если раньше все функционировало верно, но после замены перестало работать – скорее всего, проблема заключается в расположении проводов в схеме проходного выключателя шнайдер двухклавишного. Существуют варианты переключателей с подсветкой или без нее. Как только провода будут подсоединены к механизму, требуется вставить рабочий блок в установочную коробку, зафиксировать сверху корпус и присоединить клавишу. Когда все части схемы будут подключены, итоговой задачей будет соединить провода в коробе распределения. Стоит отметить, что проходной выключатель шнайдер в схеме подключения требует внимательного обращения.

Схема в коробе распределения

В интернете можно найти рабочую схему подключения перекрестного выключателя шнайдер для управления освещением. Проводится она таким методом: на необходимые места требуется установить конструкции, вывести на них трехжильные провода. Установить светильник или несколько устройств освещений, параллельно их соединяя. От самого оборудования необходимо вывести двухжильный кабель, после чего подвести соединительную коробку.

Схема подключения проходного выключателя в коробе

В схеме подключения проходного выключателя двухклавишного schneider нет ничего сложного. Для подключения не потребуется особых навыков – достаточно будет базовых знаний. Внимательно следите за подключением: если отключение будет происходить не на фазу, а на кабель ноль, то напряжение будет стабильное. Что может быть не только некомфортно при использовании, но и небезопасно.

В схеме должно проводиться подключение до В. При этом требуется соблюдать особенности подобного подключения, применяя для схемы исключительно провода четырехжильного типа. Конструкция для одноклавишного переключателя заключается в кнопке, активирующей действие, рамке для декора, функциональной частью. Выключатели необходимо установить в тех комнатах, где имеются приборы освещения, которые не работают по кабелю питания.

Не сильно отличается схема подключения двухклавишного проходного выключателя шнайдер для электрика. При этом одноклавишный переключатель может быть успешно заменен на двухклавишный. Не важно, какой метод монтажа вы выберите – переключение происходит накрест.

Схема соединений

Все контакты для подключения к вилке имеют протекцию в виде шорок. Нередко встречаются случаи, когда пользователю необходимо установить дублирующие переключатели. Они оснащены тремя контактами вместо двух и способны переводить фазу с одного контакта на остальные.

Качественные изделия могут упростить монтаж оборудования. Необходимо убрать заглушку, находящуюся на корпусе наружного устройства в зависимости от размера применяемой гофрированной трубы. По своему функционалу изделия могут быть механическими, электронными. В первом случае включение происходит по типу клавиши, рычажка, тумблера или шнурка. Во второй тип также входят и переключатели, работающие на дистанционном управлении.

Схема подключения проходного выключателя

Определенная часть деталей в конструкции изготавливается из нержавеющей стали. В качестве декоративной отделки используется безопасный термоустойчивый пластик. Поэтому можно провести замыкание или размыкание нескольких питательных линий одновременно. В случае, если коробки монтажа в вашем помещении сделаны по старому образцу – это не является преградой.

Помимо прочих элементов к распределительной коробке проходит кабель. В определенных моделях, где предусмотрена подсветка выключателя, имеется светодиод. Внимательно проверяйте схему, не надейтесь на то, что общая клемма будет с одним контактом. Это распространенное заблуждение.

Как только все части схемы будут подключены, остается соединить кабели в распределительной коробке. Это завершающая часть работы с монтажом переключателя.

Конечно, невозможно представить дом, в котором отсутствует освещение. Но и не стоит лишний раз рисковать, монтируя переключатели без должных навыков. Если вы делаете это впервые или сомневаетесь в правильности всех алгоритмов, стоит пригласить специалиста для контроля корректности проводимых действий. Тогда вы будете уверены, что сделаете все правильно и безопасно.
