Схема двойного переключателя: Подключение двухклавишного переключателя света

Содержание

конструкция и схема подключения двухклавишного перекрестного выключателя

При необходимости управления освещением в длинных помещениях, имеющих несколько входов, промежуточный переключатель может оказаться весьма полезным. В результате использования этого устройства любой человек сможет включить или выключить освещение с помощью переключателя, расположенного у каждой из дверей. Благодаря таким выключателям можно управлять светильниками из нескольких точек.

Конструктивные особенности
Рекомендации по подключению
- Схематика контактной группы
- Монтаж устройства
Использование двухклавишного переключателя

Конструктивные особенности

Переключатели перекрестного типа вместо трех контактов оснащены четырьмя. Такая конструкция устройства позволяет одновременно замыкать или размыкать два контакта, влияя сразу на несколько линий энергоснабжения.

Нередко пользователи интересуются тем, что такое перекрестный выключатель и чем он отличается от проходного. Основное различие между ними заключается в том, что устройства промежуточного типа не могут работать самостоятельно и используются только в сочетании с проходными. При этом на электросхемах они обозначаются аналогично.

Конструкция перекрестного переключателя имеет следующие элементы:

механизм для настенного монтажа;
контактную группу с блоком управления;
выходные клеммы;
токопроводящие перемычки, расположенные в корпусе.

Как и все виды выключателей, перекрестные могут иметь накладную или встроенную конструкцию и использоваться при открытом либо скрытом способе выполнения электропроводки. Также следует помнить, что иногда применяется сочетание этих способов. В продаже можно найти не только одноклавишный или двухклавишный перекрестный переключатель, но даже прибор с тремя кнопками. Некоторые устройства оснащены поворотным механизмом включения, но принцип их работы от этого не меняется.

Использование двухклавишного переключателя

Нередко возникает необходимость в управлении двумя группами источников света. Для решения поставленной задачи применяется перекрестный двухклавишный выключатель. Особенность его монтажа заключается в том, что он используется в сочетании с проходными устройствами, имеющими две кнопки.

Может показаться, что процесс подключения отличается высокой сложностью.

Однако нужно помнить, что конструкция выключателя с двумя клавишами является по сути двумя одноклавишными устройствами, заключенными в один корпус. В результате принцип установки идентичен, просто увеличивается количество задействованных клемм. Следует заметить, что двухклавишные переключатели применяются довольно редко.

Разобраться в нюансах работы с устройством промежуточного типа не так сложно, как может показаться. Чтобы не запутаться в проводах, их достаточно промаркировать. В такой ситуации проблем точно не возникнет.

Схема подключения двухклавишного проходного выключателя в распределительной коробке

Для удобного управления освещением в квартире или частном доме используются проходные выключатели и в частности двухклавишные проходные. Для их монтажа необходимо знать схему подключения. Также, надо уметь правильно соединять провода в распределительной коробке.

Для этого понадобятся принципиальная и монтажная схемы. При профессиональном монтаже: обязательна сварка всех скруток!
Для включения и выключения освещения с двух мест и состоящего из двух светильников или двух групп светильников используются два двухклавишных проходных выключателя. Такая схема управления освещением удобна, например, в коридоре, где есть светильники расположенные на потолке и светильники на стенах. Одной клавишей, любого из двух выключателей, включаются и выключаются потолочные светильники, второй клавишей, любого из двух выключателей, включаются и выключаются настенные светильники.

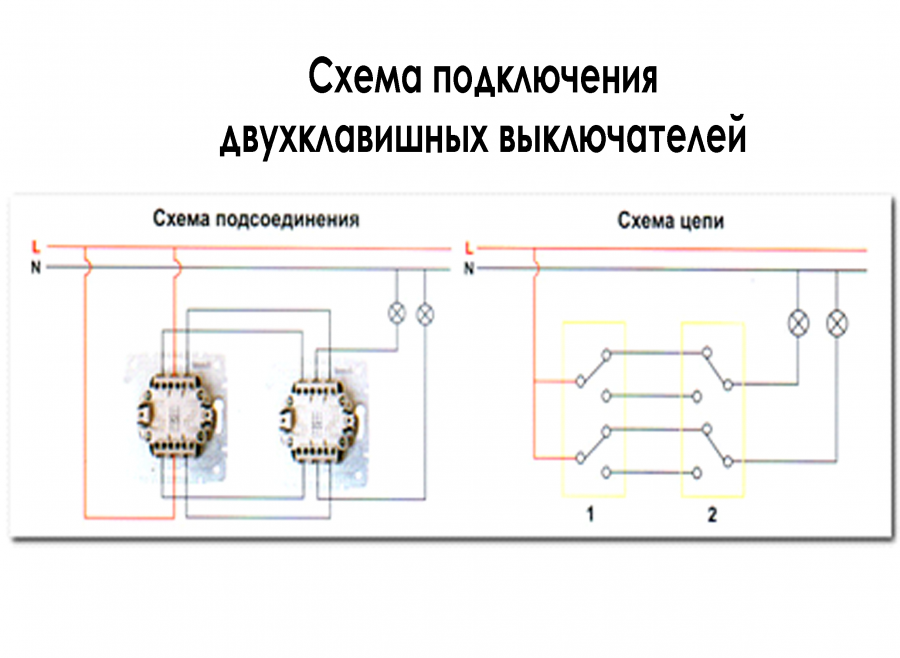

Принципиальная схема состоит из двух двухклавишных проходных (маршевых, лестничных) выключателей, которые по принципу своей работы являются переключателями, двух светильников или двух групп светильников, магистрали и ответвлений фазного, нулевого и нулевого защитного проводников:

Скачать принципиальную схему подключения двух двухклавишных проходных выключателей.

Монтажная схема соединений в распределительной коробке:

Скачать схему соединений в распределительной коробке для двух двухклавишных проходных выключателей и двух светильников.
Порядок действий при сборке распределительной коробки с семью проводами — проводом питания, четырьмя проводами на проходные выключатели и двумя проводами на светильники. Все провода трехжильные.

Зачистить, скрутить и заизолировать белую жилу провода питания с белыми жилами проводов на выключатель 1.
Зачистить, скрутить и заизолировать синюю жилу провода на переключатель №1 с синей жилой провода на переключатель №2.

Зачистить, скрутить и заизолировать желтую жилу провода на переключатель №1 с желтой жилой провода на переключатель №2.
Зачистить, скрутить и заизолировать синюю жилу провода на переключатель №3 с синей жилой провода на переключатель №4.
Зачистить, скрутить и заизолировать желтую жилу провода на переключатель №3 с желтой жилой провода на переключатель №4.
Зачистить, скрутить и заизолировать белую жилу провода на переключателя №2 с белой жилой провода на один светильник.
Зачистить, скрутить и заизолировать белую жилу провода на переключателя №4 с белой жилой провода на второй светильник.
Зачистить, скрутить и заизолировать синюю жилу провода питания с синими жилами проводов на светильники.
Зачистить, скрутить и заизолировать желтую жилу провода питания с желтыми жилами проводов на светильники.

Уложить в коробку скрутки и закрыть крышкой.

SPST, SPDT, DPST и DPDT пояснили

Home
> Технические ресурсы
> Технические центры
> Технический центр коммерческого транспортного средства
> SPST, SPDT, DPST и DPDT объяснили

Спецификации и файлы для загрузки

Онлайн-инструменты

aspx»>
Технические центры

Статьи
Информация о карбиде кремния
- Карбид кремния Общая информация
- Платформа динамической характеристики
Датчики температуры
- Информация о термисторе
- Информация о РДТ
- Контроль качества термисторов
- Проверка надежности
- Термистор Терминология
Технический центр по керамике, полимерам и плавким предохранителям
Технический центр магнитных датчиков и герконов
Технический центр коммерческих автомобилей
- Часто задаваемые вопросы
- Глоссарий — Товары для коммерческого транспорта
- Технические ресурсы бренда Cole Hersee
- Описание SPST, SPDT, DPST и DPDT
- OEM-решения
Технический центр промышленных предохранителей
- Промышленные предохранители
- Готовые решения
Реле и органы управления Технический центр
- Дуговая защита
- Промышленная защита от солнца
- Промышленная противоударная защита
- Промышленная защита от перенапряжения
- Защита двигателя
- IEEE и документы конференции
- Технические примечания к изделию
- Программное обеспечение
- Онлайн-демонстрации и инструменты
Технический центр полупроводников

aspx»> Дизайн приложений

Потребительские и персональные компьютеры
- Гарнитура Bluetooth
- Настольный компьютер и ноутбук
- Цифровой мультимедийный вещательный приемник
- Цифровая фото- и видеокамера
- DVD-плеер и рекордер
- ЖК-проектор
- ЖК-телевизор
- MP3-плеер
- Портативное навигационное устройство
- Принтер
- Спутниковое радио
- Телевизионная приставка
- Смартфон
- Планшет
Строительство и домашняя автоматизация
- Строительные решения на работе
Инфраструктура электромобиля
- Решения для зарядки электромобилей
- Решения для внедорожных электромобилей
Общая защита порта
- Общая защита порта
промышленный
- GFCI и AFCI
- Ручной кассовый сканер
- Электроприводы и устройства плавного пуска
- Источник питания
Освещение
- Балласт
- Электронный балласт
- HID-освещение
- Диммер с линейным управлением фазой
- Диммер с микропроцессорным управлением
- Наружное светодиодное освещение
- Источник питания
- Сенсорный диммер
Литий-ионный аккумулятор
- Литий-ионный аккумулятор
- SMPS Встроенный
- SMPS Внешний
Медицинское оборудование
- Приборы для медицинской диагностики и анализа
- Приборы медицинской визуализации
- Портативные медицинские устройства
Источник питания
- Блок питания
Солнечная
- Солнечная энергетическая система (жилая)
Телеком
- Разветвитель центрального офиса
- Проводной телефон
- Беспроводной телефон
- Разветвитель CPE
- Мультиплексор доступа к цифровой абонентской линии
- DSL-модем-маршрутизатор
- Ethernet-маршрутизатор
- IP-телефон
- Базовая станция Micro Power Cell
- Устройство сетевого интерфейса
- Сеть линий электропередач
- Плата RT/ONU T1
- Линейная карта SLIC
- Драйвер линии T1/T3
- Телефонный адаптер VoIP
- Точка доступа к беспроводной локальной сети
Техника
- Сушилка для белья
- Посудомоечная машина
- Электрическая индукционная плита
- Электрическая духовка
- Электрическая резистивная варочная панель
- Морозильник
- Газовая варочная панель
- Духовка газовая плита
- Микроволновая печь
- Вытяжка
- Холодильник
- Комната переменного тока
- Стиральная машина

SP и DP относятся к однополюсным и двухполюсным, ST и DT относятся к однонаправленным и двухполюсным.

Полюс относится к количеству цепей, управляемых переключателем: переключатели SP управляют только одной электрической цепью. Переключатели DP управляют двумя независимыми цепями (и действуют как два идентичных переключателя, механически связанных). Не путайте «полюс» с «терминал». Например, переключатель DPST имеет четыре клеммы, но это переключатель DP, а не переключатель 4P.

Ход относится к крайнему положению привода: переключатели ST замыкают цепь только в одном положении. Другое положение рукоятки выключено. Переключатели DT замыкают цепь в положении «Вверх», а также в положении «Вниз» (Вкл-Вкл). Переключатель DT также может иметь среднее положение (часто вкл-выкл-вкл).

Однополюсные/перекидные и двухполюсные/перекидные выключатели на сегодняшний день являются наиболее распространенными переключателями, но также доступны тройные и четверные конфигурации. Их обычно обозначают 3PST, 3PDT, 4PDT и т. д.

Нажмите здесь, чтобы посмотреть наши автомобильные переключатели

Загрузите техническое описание полюсов и ходов

На следующих схемах переключателей показаны наиболее распространенные типы тумблеров и клавишных переключателей. (Щелкните миниатюру, чтобы просмотреть изображение в полном размере)

SPST On-Off	SPDT Вкл.-Вкл. Одновременно может быть включена только одна из нагрузок.	SPDT Вкл-Выкл-Вкл Одновременно может быть включена только одна из нагрузок.
DPST On-Off Обе клеммы нагрузки могут быть запитаны одновременно. Они независимы друг от друга и могут иметь разное напряжение.	DPDT On-On Функционирует как два однополюсных переключателя SPDT, управляемых одним приводом. Одновременно могут быть включены только две нагрузки.	DPDT On-Off-On Функционирует как два отдельных переключателя SPDT, управляемых одним приводом. Одновременно могут быть включены только две нагрузки.

Типы выключателей — однополюсные, двухполюсные

Типы выключателей

Выключатель представляет собой электронное устройство, используемое для автоматического или ручного включения или отключения электрической цепи. Принцип его работы основан на механизме ВКЛ/ВЫКЛ. В электрических или электронных схемах используются различные типы переключателей для включения или управления цепями. Соединения цепи, которую выполняет переключатель, определяют его тип. Типы соединений, которые может выполнять переключатель, зависят от его основных компонентов, таких как полюс и перемычка; они также определяют различия в контактах переключателей.

Что такое шесты и броски?

Полюса и дальность действия — два основных компонента выключателя. Количество цепей, которыми может управлять переключатель, определяется как его полюса, а количество положений, которые может принять переключатель, определяется как количество ходов.

В однопозиционном выключателе имеется только одна пара контактов, например замыкающих или размыкающих. Напротив, двухпозиционные выключатели света содержат контакт, который может подключаться к двум дополнительным контактам. Электрический ток проходит между двумя клеммами переключателя, когда переключатель включен. Электрический ток не протекает между двумя клеммами переключателя, если переключатель выключен.

Типы переключателей

Существует четыре основных типа переключателей: однополюсные однопозиционные, однополюсные двухпозиционные, двухполюсные однопозиционные или двухполюсные двухпозиционные.

SPST (однополюсный на одно направление)

Этот тип переключателя представляет собой простой переключатель ВКЛ. и ВЫКЛ. Он используется для разрыва или соединения цепи между двумя терминалами. Этот переключатель используется для подачи питания на схему совы. Ниже представлен переключатель SPST.

Использование этого выключателя показано на рисунке ниже. Иногда его также называют переключателем. У него есть вход и выход. Этот выключатель света управляет одним проводом, и по нему устанавливается одно соединение. Поскольку это переключатель ВКЛ и ВЫКЛ, когда переключатель в приведенной ниже цепи замыкается, когда он установлен в положение ВКЛ, электрический ток протекает между двумя клеммами, и лампочка в цепи мигает. С другой стороны, когда переключатель разомкнут или выключен, ток между двумя клеммами отсутствует.

SPDT или однополюсный двухпозиционный переключатель

Эти типы выключателей света имеют три клеммы. Из этих трех выводов один из выводов используется в качестве входа, а оставшиеся два используются в качестве выходных выводов. Одна из двух клемм соединена с общей клеммой. Помимо других клемм, в переключателях света типа SPDT используется только клемма COM. Например, можно использовать COM и A или B и COM.

Эти типы переключателей в основном используются в трехходовой цепи для включения или выключения лампочки из двух разных мест, например, снизу или сверху лестницы. Когда переключатель А замыкается в цепи ниже, электрический ток течет между клеммами. Однако светится только индикатор A, когда индикатор B выключен. Если переключатель B замкнут, электрический ток будет проходить через клеммы, и загорится только индикатор B, а индикатор A будет выключен. Обе цепи здесь будут управляться одним источником или путем.

DPST (двухполюсный, однонаправленный)

Этот переключатель состоит из двух полюсов, то есть в него включены два одинаковых переключателя, расположенных рядом. Этот переключатель управляется одним тумблером, что означает, что регулирование двух дискретных цепей осуществляется одновременно одним нажатием.

Этот переключатель предназначен для включения/выключения двух цепей. Он состоит из четырех клемм — двух входов и двух выходов. Основная функция этого переключателя заключается в регулировании приборов на 240 В, что требует включения обоих напряжений питания, в то время как несмещенный провод может оставаться подключенным все время. Если этот переключатель включен, ток течет по двум цепям. Если он выключен, ток в цепях не течет.

Этот тип переключателей используется для включения и выключения двух цепей. Его четыре терминала являются домом для двух входов и двух выходов. Основная функция этого переключателя заключается в регулировании приборов на 240 В, поэтому оба напряжения питания должны быть активированы, обеспечивая при этом постоянное подключение несмещенного провода. Если этот переключатель включен, две цепи связаны. Если он выключен, ток по цепям не течет.

DPDT (двухполюсный на два направления)

Этот тип переключателей соответствует двум переключателям SPDT вместе взятым, что означает, что две отдельные цепи соединяют два входа каждой цепи с одним из двух выходов. Положение переключателя регулирует количество контактов, и каждый контакт может быть разведен с двух контактов.

Если этот переключатель находится в режиме ВКЛ-ВЫКЛ-ВКЛ или ВКЛ-ВКЛ, он работает как два дискретных переключателя SPDT, управляемых аналогичным приводом. Одновременно могут быть включены только две нагрузки. Эти типы электрических переключателей могут использоваться в любых приложениях, требующих закрытой и открытой системы электропроводки.

Моделирование железной дороги — лучший пример такого типа стрелочных переводов. В этой модели используются небольшие поезда и железные дороги, мосты и автомобили. Систему можно переключать в любое время благодаря разрешению на закрытие, в то время как дополнительные элементы могут запускаться через реле или включаться благодаря разрешению на открытие. Представьте себе, что в цепи A, B и C являются соединениями с одного полюса выключателя, а D, E и F — соединениями с другого полюса, соединения E и B взаимны во всех полюсах.

Если на соединение B подается +Vs, а переключатель прикреплен к верхней части, соединение A становится положительно заряженным, и двигатель вращается в одном направлении. Если мы установим переключатель в крайнее нижнее положение, произойдет инверсия источника питания, и соединение D станет положительно заряженным. Двигатель вращается в противоположном направлении. Источник питания в среднем положении не подключен к двигателю и не вызывает его вращение. Эти типы электрических переключателей в основном используются в контроллерах двигателей, где нам необходимо инвертировать скорость этого двигателя.

Тумблер

Тумблер можно перемещать вручную с помощью механического рычага, ручки или качающегося механизма. Их применение в основном в качестве переключателей управления освещением. Большинство из них доступны с двумя или более положениями рычага в версиях SPST, SPDT, DPDT и DPST. Они могут использоваться для коммутации малых и больших токов и доступны в различных размерах, номиналах и номиналах, которые можно выбрать в зависимости от применения. Любой уровень их положения может обозначать ВКЛ, но положение загрузки обычно является положением ВКЛ.

Характеристики переключателя

Прежде чем закрыть тему, давайте рассмотрим некоторые важные характеристики различных типов электрических переключателей:

Полюс и ход — две наиболее важные характеристики переключателя. В то время как полюс представляет собой контактное соединение, полюс представляет собой контактное соединение. Переключатель описывается количеством полюсов и включений, которые он составляет.
Одинарное и двойное — это стандартные номера бросков и полюсов. Номер часто используется напрямую, если количество бросков или шестов больше двух. Например, переключатель с тремя полюсами и шестью направлениями представлен как 3P6T.
Действие переключателя также является важной характеристикой. Он может быть защелкивающимся или мгновенным. Кнопки — это переключатели мгновенного действия, которые используются при мгновенном контакте. С другой стороны, переключатели с фиксацией сохраняют контакт до тех пор, пока не будут принудительно перемещены в другом направлении.

Заключение

Мы надеемся, что этот блог познакомит вас с тем, что такое переключатель, с различными типами переключателей освещения, различными типами клавишных переключателей, типами переключателей и их применением. Вы также получите некоторые базовые знания о том, как он работает и каковы его характеристики. Поскольку переключатели имеют основополагающее значение для работы электронных устройств и схем, важно иметь фундаментальные знания, связанные с их типами и принципами работы.

Часто задаваемые вопросы (FAQ)

1. Какие существуют типы переключателей клавиатуры?

Предельные типы клавишных выключателей — это типы выключателей освещения, которые срабатывают в присутствии определенных объектов или движущихся частей машины, а не под действием рук человека.

2. Какова функция поплавковых выключателей?

Поплавковые выключатели обычно используются для управления насосами с двигателями переменного и постоянного тока в зависимости от воды или жидкости в отстойнике или резервуаре. Этот переключатель начинает работать, когда плавучий объект опускается или поднимается в зависимости от уровня воды в резервуаре; из-за этого плавающего движения цепного узла или стержня и его противовеса происходит размыкание или замыкание электрических контактов.
