Устройство замка двери: конструкции и принципиальные отличия.

Содержание

1 Виды современных замков
2 Типы современных замков и их устройство
- 2.1 Цилиндровые замки
- 2.2 Сувальдные замки
- 2.3 Реечные замки

Дверной замок должен отвечать требуемым критериям надежности. Внутреннее устройство замка двери – это один из главных факторов, учитываемых при выборе запирающего механизма.

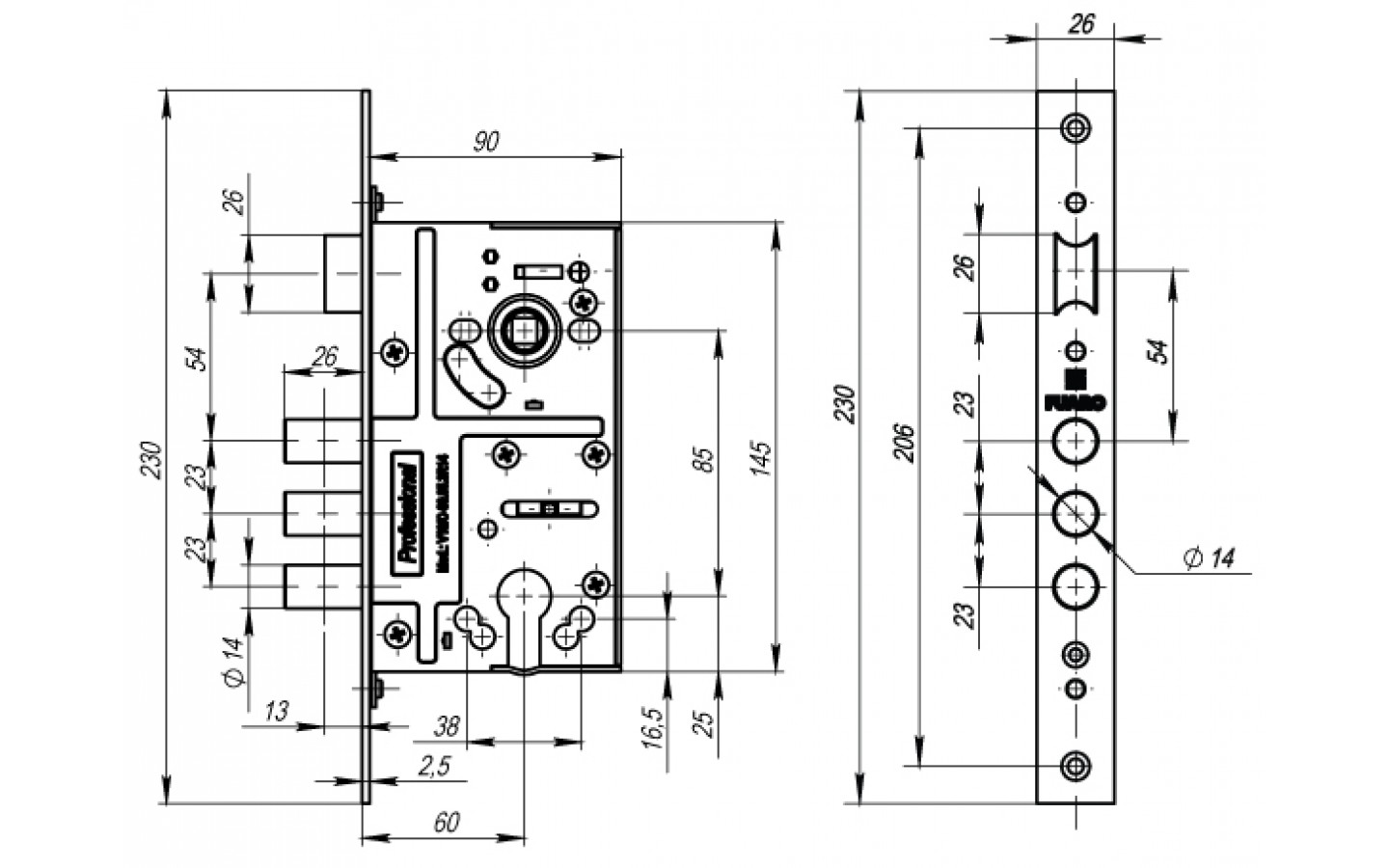

Внутреннее устройство запирающего механизма

Виды современных замков

Прежде чем приступать к изучению устройства замка, надо определиться с видами запирающих устройств, которые можно приобрести в магазинах в настоящее время.

Все замки можно разделить на несколько типов:

механические устройства, открываемые при помощи ключей;

Замок, который открывается прилагаемыми к устройству ключами

электронные замки, открываемые при воздействии на запирающий механизм сигнала, выдаваемого брелком, картой или иным устройством;

Замок, открываемый брелком

электромеханические, сочетающие в себя возможности открытия ключом и специальным устройством, подающим определенный сигнал;

Запирающее устройство, которое можно открыть ключом и электронным сигналом

кодовые замки, которые открываются при наборе определенного кода. Наиболее часто используются для металлических дверей.

Устройство, открываемое при наборе кода

Каждый замок может быть выполнен из различных материалов, и иметь разную степень защиты. Все замки можно разделить еще по одному признаку, а именно, по способу установки на дверь. Выделяют такие виды:

врезные замки. Основной корпус замка расположен внутри дверного полотна. Такие замки применяются для входных дверей в помещения, на межкомнатных дверях и так далее. Врезные замки считаются самыми устойчивыми к взлому, так как подобраться к рабочей конструкции без снятия двери невозможно;

Замок врезного типа, установленный на входную дверь

накладные замки. Корпус замка устанавливается на дверное полотно. Снаружи замок открывается ключом, а изнутри защелкивающимся механизмом;

Механический замок накладного типа

навесные замки. Преимущественно используются для дверей подсобных помещений, ворот и калиток. Запирают две металлические дужки, одна из которых прикреплена к дверному полотну, а другая к косяку двери.

Навесной замок

Типы современных замков и их устройство

Типы замков определяются исходя из устройства запирающего механизма, при этом различают:

цилиндровые замки;
сувальдные замки;
реечные замки.

Цилиндровые замки

Название цилиндровые замки получили, опираясь на вид рабочего механизма, имеющего форму цилиндра. Схема дверного замка цилиндрового типа представлена на рисунке ниже.

Внутреннее устройство замка цилиндрового типа

Цилиндровый механизм состоит из ряда элементов:

корпуса, изготовленного из высокопрочной стали;
отверстия для ключа;
сердечника, в котором расположены штифты;
стопорного и кодовых штифтов.

Цилиндровый механизм

Цилиндровые запирающие механизмы в зависимости от расположения штифтов внутри цилиндра могут быть:

однорядными — штифты в запирающем цилиндре расположены в один ряд;
двухсторонними — запирающие штифты расположены в два ряда. Ключ к такому замку имеет двусторонние насечки;
устройствами с поворачивающимися штифтами. В отличие от предыдущих видов штифты могут не только опускаться и подниматься, но и вращаться вокруг своей оси;
крестообразными — замочная скважина и ключ от замка напоминают форму креста. Внутри цилиндра штифты расположены в три или четыре ряда;
устройствами с коническими ключами. Штифты в запирающем цилиндре расположены в нескольких плоскостях, что придает устройству повышенную степень секретности.

Подробнее об устройстве и выборе цилиндрового замка можно посмотреть на видео.

Сувальдные замки

Работа сувальдного замка основывается на выставлении пластин, носящих название сувальды в определенном порядке. Устройство дверного замка сувальдного типа включает в себя:

ригельные засовы, которые приводятся в действии при выставлении сувальд в определенном порядке;
пластину, к которой крепятся сувальды;
отверстие для ключа;
сами пластины.

Устройство замка сувальдного типа

В настоящее время выпускаются два вида сувальдных замков:

с односторонними ключами. Являются наименее надежными, поэтому постепенно перестают выпускаться;
с двусторонними ключами. Ключ, взаимодействуя с запирающими пластинами, становится активным то с правой, то с левой стороны, что значительно увеличивает секретность устройства.

Надежный сувальдный замок должен иметь:

не менее 6 запирающих пластин. Шесть сувальд можно расположить приблизительно в 100 000 различных комбинаций, а восемь имеют приблизительно 250 000 вариаций;

дополнительные накладки, защищающие рабочий механизм от высверливания;
усиленные ригели, не поддающиеся распиливанию;
ложные пазы, направляющие взломщика на неверное определение задуманной конструкции;
сменный блок сувальд на случай утраты ключей или дополнительную опцию перекодирования. Произвести перекодировку можно без участия специалистов. Для этого в комплекте замка должен быть специальный ключ, изготовленный в виде буквы Г и запасной комплект ключей.

Реечные замки

Реечные замки не обладают повышенной степенью секретности. Они применяются для гаражных ворот, калиток, подсобных помещений.

Схема замков дверей реечного типа включает в себя:

пружины, приводящие в действие запирающий ригель;
ригеля. Устройство представляет собой металлический брусок прямоугольной формы с обеих сторон, на котором сделаны пазы;

отверстия, в которое вставляется ключ;
внешний засов.

Внутреннее устройство запирающего механизма реечного типа

Ригельный замок открывается при совпадении пазов на ключе и фиксирующем ригеле. Если совпадение происходит, то при нажатии ригель как бы вытаскивается ключом. В противном случае запирающий механизм невозможно сдвинуть со своего места.

В зависимости от вида замка он может иметь один, два или три ригеля. Преимущественно используются механизмы с двумя запирающими брусками.

Таким образом, при выборе замка следует руководствоваться определением внутреннего устройства запирающего механизма, которое влияет на степень секретности. Для наибольшей защиты специалисты рекомендуют использовать несколько замком и обязательно разного типа. Оптимальным сочетанием является установка сувальдного и цилиндрового замка, причем один из них может быть врезным, а другой — накладным.

Устройство дверного замка — Салон дверей «Door 2 Door» (Спб)

Главная
Статьи
Фурнитура
Дверной замок и его конструктивные элементы

Для надежной защиты квартиры от посторонних, устанавливается входная дверь с замком, которые служат препятствием для проникновения в помещение. Замки предназначены для установки как на входные, так и на межкомнатные двери. Для эргономичного использования всех функций двери, на них устанавливают различного рода системы дверных замков.

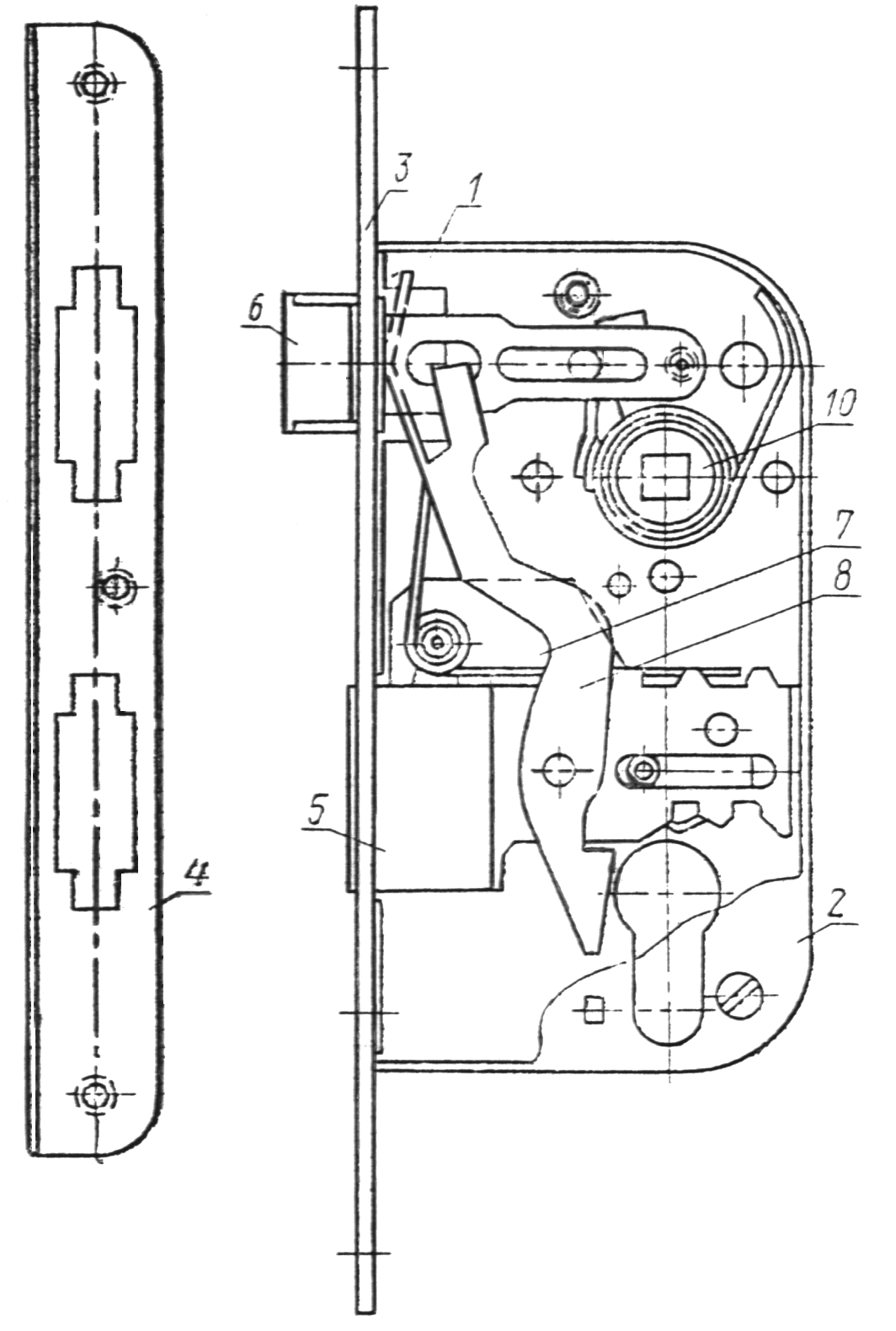

Фото 1 Схема устройства врезного дверного замка.

Отличительные характеристики замков

Исходя из способа монтажа, условно замки можно разделить на два основных типа:

накладные;
врезные.

Установка накладного замка производится снаружи дверного полотна. Место для монтажа запорного устройства лучше выбрать внутри помещения. Это даст возможность скрыть защитный механизм от посторонних глаз, но открываться он будет ключом снаружи. Изнутри размыкание производится как при помощи ключа, так и посредством оборота защелки.

Основные части запорного механизма:

воспроизводящая система;
корпус с секретом.

Тулово с секретом имеет определенную конфигурацию щели, которая и распознает родной ключ. Существуют три вида этого элемента:

Электромагнитный.
Механический.
Электромеханический.

Запорные устройства разделяются на такие группы:

сувальдные;
биометрическиесмартлоки;
цилиндровые;
финские;
кодовые.

Фото 2 Схема устройства сувальдного замка.

Каждый замок оснащен своим уникальным механизмом, который так же подразделяется на:

механический;
электромагнитный;
электромеханический.

Наиболее востребованный вариант – установка механического замка. В этом подвиде, затвором является металлический стержень, который направляется в тонкую пластину, в которой есть специальный шпунт, прикрепленный к дверному модулю. В следствии чего, дверь будет надежно закрыта.

Принцип действия электромагнитного запорного механизма достаточно прост. В его основе лежит метод притяжения, т.е. в замке находится мощный магнит, а на двери пластина, которая притягивается. Управлять таким механизмом можно при помощи кнопки или системы кодового контроля.Управление работой электромеханического замка предполагает использование специализированного электромеханического устройства, которое фиксирует положение ригеля.

Хороший замок должен обладать такими важными факторами как:

Повышенная степень секретности.
Максимально возможная взламостойкость.

Материал – латунь или алюминий.
Удобство в эксплуатации.

Для межкомнатных дверей важнее внешний вид, чем затворные характеристики. Поэтому здесь подойдут самые простые механизмы, которые должны отличаться мягкостью вхождения язычка в соответствующее отверстие дверного полотна. Самые распространенные из них:

накладные;
врезные, если толщина двери позволяет монтаж такого замка;
фалевые защелки;
накидные замки.

Монтаж врезного замкового устройстваосуществляется непосредственно с фронтальной части дверного полотна, что уже является определенным препятствием для недоброжелателей. Наиболее безопасные, дополнительно оснащены страховочным компонентом. Когда происходит механическое давление на ручку – это приводит в движение кулачок, который в свою очередь двигает защелку в обратном направлении. В этот момент пружина натягивается, как только воздействие на ручку прекращается, кулачок занимает исходное положение. В тот момент, когда дверь захлопывается, защелка двигается только за счет дверного скоса. Пружина срабатывает автоматически, и защелка замыкается.

В строении, пружинистый механизм функционирует и как фиксатор. Во время нажатия на задвижку другая пружина затворяет ригель. В то время, когда происходит проворачивание ключа в щели, бородка ключа с продольными и поперечными прорезями поднимает стопорный винт. После, надавливает на ригель и толкает его.

Степень секретности и надежность

Каждый из видов замков имеет свою степень секретности, которые делятся на:

цилиндровые;
безсувальдные;
сувальдные.

Фото 3 Схема устройства цилиндрового замка.

Механизм цилиндрового запорного устройства начинает вращаться и этим приводит в движение ригель. Происходит это тогда, когда фиксаторы (штифты) находятся заподлицо с плоскостью личинки. Эти действия происходят только в том случае, если ключ вставлен «родной». Если же вставить другой ключ, то положение штифтов не будет соответствовать и провернуть его не получится. Именно такие механизмы наиболее надежны.

Безсувальдные замки действуют от ригеля, на который давит пружина. В то время, когда ключ оттесняет ригель, он вытесняет дужку вверх.

В замках третьего представленного типа, затворками являются сувальды (набор пластин), за счет чего и получили такое название. Надежность такого механизма рассчитывается исходя из количества сувальд: чем их больше, тем безопаснее такая конструкция. Имеет значение и особый ключ, на котором имеются специальные фигурные выступы.

Конструкция механизма замка

Все запирающие устройства, в обязательном порядке содержат такие элементы конструкции:

запорный механизм;
металлический корпус;
язычок;
ключ.

Фото 4 Схема дверного замка с защитной панелью.

Наиболее распространенным механизмом замка двери является врезной запор. Он состоит из таких компонентов:

остов;
фронтальные планки;
ригель, в котором есть специальная задвижка;
ригель основного процесса;
рычаг внутреннего привода.

Каждый из замков оснащен системой секрета, что способна распознавать ключ по его отличительным резцам. Запирание двери происходит за счет воспроизводительного спецмеханизма.

Виды секретов замкового механизма

Цилиндровый. Хороший замок этого типа практически невозможно открыть, подбирая комбинации ключей, число которых достигает 25 000.

Сувальдный. Ключ для указанного запорного устройства выточен со специальными зубчиками, которые распознаются с помощью сувальд, их количество достигает 90 штук.

Кодовый. Кодовые замки чаще всего устанавливают на общих дверях подъездов. При нажатии определенной комбинации цифр, срабатывает механизм и двери открываются.

Электронный. Работает на электроприводе, который устанавливается непосредственно в самом механизме замка.

Виды исполнительных устройств

Электромеханические. Имеют затворку, которая работает от электродвигателя.

Электромагнитные. В этом варианте запирающим устройством приходится магнитная пластина.

Механические. Металлический поршень заходит в специальный люверс и запирает замок.

Конструктивные элементы сувальдного замка

Надежность всей конструкции замка прямо пропорциональна количеству пластин запорного устройства. Соответственно, чем больше их количество, тем выше степень защиты.

Сувальдная система состоит из таких деталей как:

поперечный или штанговый засов;
подпружиненные пластины со специальными пазами – сувальды;
специальное отверстие для ключа – личинка.

Суть работы такого механизма состоит в том, что каждая металлическая пластина расположена в таком положении, что повернуть их способен только ключ, с таким же расположением зубцов.

Строение цилиндровой системы

Так же, как и предыдущие, данная конструкция может быть врезной или накладной.

Фото 5 Схема накладного дверного замка-защелки.

Весь механизм, и личинка в том числе, спрятаны в корпусе замка. Различают несколько категорий данных замочных систем: одно- и двусторонние.

Система односторонняя, предполагает открытие ключом дверного замка только с определенной стороны, вторая – оснащена двумя роликами. Суть заключается в том, что не имея ключа, замок невозможно открыть изнутри помещения.

Для того, чтобы воспользоваться действием цилиндрического устройства, необходимо соблюдать такие шаги:

Первым делом, ключ вставляем в паз, что находится в цилиндре.
Сам остов конструкции остается неподвижным.
Ключ поднимает штифты, которые исполняют роль главного механизма системы.
Для полного совпадения всех секретных деталей должны быть идентичны положение штифтов и узоры ключа.

Замки на межкомнатных дверях. Их конструкция

Закрытые двери, всегда говорят о том, что сейчас настало время уединения, когда никто не должен тревожить. И это касается не только межкомнатных конструкций, сюда включаются и двери санузла. При покупке замка, стоит обязательно учитывать некоторые факторы, которые могут повлиять на особенности выбора такого устройства. Например, если в доме есть дети, замки должны быть обязательно двухсторонние. Рассмотрим, основные составляющие хорошего затворного устройства:

передвигающиеся металлические пластины;
спиральная пружина;
рычаг;
защелка;
блок-корпус;
заслонка.

Выбирая надежного защитника своей квартиры, стоит обратить особое внимание на новинки техники, которые облегчают жизнь их владельцам. Например, биометрический смартлок – это высшее достижение техники. С помощью такого запрограммированного устройства, только хозяин квартиры, по своим уникальным отпечаткам пальцев сможет попасть внутрь помещения. Но и это еще не все, чаще всего, смартлоки подключают к охранным организациям и в случае попытки взлома, полиция быстро реагирует на такие противозаконные действия.

12 Руководство по деталям дверных ручек/замков: названия, функции и схема

by Swap

Единственный вопрос, возникающий у нас в голове, заключается в том, почему важно знать детали дверных ручек или деталей дверных замков. Ответ заключается в том, что когда наша дверная ручка или замок не работают должным образом, нам нужно показать это специалисту по ремонту. Он может предложить заменить весь дверной замок. Если кто-то знает о каждой части дверной ручки, то он может заменить только поврежденную часть. Таким образом, это сэкономит много денег, а также драгоценное время. В этой статье вы найдете всю информацию об устройстве дверного замка, компонентах, названиях и схемах.

Содержание

Схема деталей дверной ручки

Названия деталей дверной ручки

Цилиндр или корпус замка
Болты
Запорная пластина
Шпоночный паз 9 0014
Ротор
Шплинт

Пружина
Статор
Накладка
Лицевая панель
Шпиндель
Дверная ручка или ручка

Части дверной ручки/замка и функции

Цилиндр или корпус замка

Цилиндр — основная часть дверного замка, куда мы вставляем ключ. Этот цилиндр также называют корпусом замка. Корпус замка состоит из всего запирающего механизма дверного замка.

Состоит из пружины и нескольких подпружиненных штифтов. Чтобы открыть замок, нам нужно вставить правильный ключ с правильным рисунком в правильном направлении.

Когда мы вставляем правильный ключ в замочную скважину, неровный край ключа толкает штифт, чтобы он соответствовал высоте ключа в корпусе замка. Все штифты перемещаются в правильном месте, что приводит к открытию цилиндра и позволяет двигаться болту.

Открывает дверь. Цилиндровые замки являются одним из распространенных примеров наружных запирающих устройств.

Засов или защелка

Засов или защелка — это металлическая часть дверного замка. Он выдвигается из двери и входит в зацепление с дверной рамой, когда цилиндр находится в положении запирания, и расцепляется, когда цилиндр находится в положении отпирания.

Функция засовов — давать разрешение на остановку или открытие двери. Существует много типов защелок, используемых в дверном запорном механизме.

Ниже приведены некоторые распространенные примеры болтов или защелок.

Пружинный болт

Пружинный болт или защелка представляет собой пружинный зажим, используемый для удержания болта на месте. Когда дверь находится в открытом положении, пружинный зажим сжимается.

Помогает ригелю двигаться в корпусе замка, в результате чего дверь открывается. Когда пружина освобождается, пружина сохраняет исходное положение, как и раньше.

Пружинный ригель автоматически запирается без ключа при закрытии двери. Этот тип запорного механизма очень полезен, когда мы спешим выйти из дома, и полезен для тех, кто каждый раз забывает запирать дверь.

Главный недостаток этого дверного замка в том, что есть вероятность забыть ключ в доме.

Ригель

Ригель является одним из надежных запорных механизмов, поскольку в нем не используется пружина. Этот дверной замок с засовом открывается или закрывается только правильным ключом.

Затвор ствола

Длинный металлический цилиндр в горизонтальном направлении используется в затворе ствола. Этот механизм управляется большим пальцем во время запирания или отпирания двери.

Когда мы запираем дверь, цилиндрический болт входит в отверстие в металлической полости, а когда мы отпираем, цилиндрический болт двери вытягивается из лицевой панели.

Эти цилиндрические болты используются на внутренней стороне двери ванной комнаты. Но это не идеальный запирающий механизм для внешнего замка, потому что дверь ломается, когда кто-то сильно пинает дверь.

Шарнирный болт

Шарнирные болты доступны по бокам двери и обеспечивают дополнительную надежность дверного замка. Это помогает предотвратить открытие двери, когда кто-то пытается войти силой.

Этот механизм шарнирных болтов находится на деревянной двери, в котором используется болт из закаленной стали, выходящий из дверной рамы, и он запирает дверь, когда этот болт входит в это отверстие.

Крюк-болт

Эти типы запорных механизмов обычно используются на раздвижных дверях. В них используется пружинный болт на шарнире с крюкообразной головкой.

Запорная планка

Запорные планки изготовлены из металла, прикрепленного к двери на той же высоте, что и защелка. Запорные пластины содержат отверстие, в которое засов входит, когда дверь находится в запертом положении, тогда как засов выходит из зацепления, когда дверь находится в незапертом положении.

Кромка на некоторых запорных планках направляет болт в правильном направлении. Ответные планки — это детали дверного замка, которые легко заменить при повреждении.

Шпоночный паз

Шпоночный паз — это прорезь или отверстие в цилиндре или корпусе замка, куда мы вставляем ключ и поворачиваем его в правильном направлении.

Ротор

Ротор размещается внутри цилиндра дверного замка. Когда мы вставляем правильный ключ в замочную скважину и поворачиваем, ротор поворачивается, чтобы освободить болт.

Шплинт

Шплинт является единственной причиной для поворота ротора, когда мы вставляем правильный ключ в замочную скважину дверного замка. Его материал — металл, подвергающийся давлению пружины.

Он выравнивается в канавках и образует правильный рисунок, поэтому болт перемещается.

Статор

Статор — это дополнительная часть дверного замка, которая взаимодействует с ротором и позволяет ротору вращаться, когда шпонка входит в правильные пазы.

Накладка или розетка

Накладка — это еще одна металлическая часть, выступающая из двери и содержащая шпоночный паз. Он встречается не во всех типах дверных замков, но обычно встречается в цилиндрических замках. Устанавливается перед дверной ручкой

Лицевая пластина

Представляет собой металлическую пластину, прикрепленную к внешнему вертикальному краю двери. В нем есть отверстие, через которое болт может пройти и зафиксироваться в соответствующей запорной пластине на дверной раме.

Шпиндель

Шпиндель представляет собой часть дверного замка, соединяющую дверную ручку или ручку с обеих сторон двери. Шпиндель представляет собой квадратный стержень, открывающий защелку внутри двери.

Позволяет открывать дверь, когда дверная ручка поворачивается влево/вправо, а ручка нажимается вниз.

Дверная ручка или дверная ручка

Дверная ручка или дверная ручка является основной частью дверных замков. Внешняя часть дверного замка называется внешней дверной ручкой или ручкой, тогда как внутренняя часть дверного замка называется внутренней дверной ручкой или ручкой.

Эта внутренняя или внешняя дверная ручка или ручка подходят отдельно или поставляются с запорной рамкой. Когда дверная ручка поворачивается влево или вправо, она открывает дверь, тогда как ручка толкает вниз, чтобы открыть дверь.

Дверная ручка выглядит более привлекательно и улучшает внешний вид нашей двери.

Подробнее-

16 важных частей лампы, их названия, функции и схема s, функции и диаграммы

Категории Анатомия

Детали дверного замка (2 схемы для цилиндрового замка и навесного замка)

Существует так много различных типов замков, когда дело доходит до защиты двери. Вы можете сбить с толку, какой замок выбрать для дома или офиса. Одним из элементов, который имеет решающее значение для понимания различных типов дверных замков, является знание названий и функций каждой части дверного замка.

Знакомство с терминологией, используемой в слесарных работах, значительно облегчит различение различных типов замков, чтобы вы могли принять более взвешенное решение о безопасности вашего имущества.

Традиционные замки, также известные как механические замки, являются наиболее распространенными типами дверных замков, используемых на входных дверях жилых и коммерческих помещений для обеспечения безопасности. Это типы замков, которые, вероятно, приходят на ум, когда вы думаете о дверном замке, и они управляются ключом и ручкой или ручкой.

Электронные замки становятся все более популярными по мере того, как эта технология становится все более доступной и доступной для широких масс, но они по-прежнему составляют незначительное меньшинство дверных замков.

В этом руководстве мы рассмотрим все основные части дверного замка, включая внутренние и внешние элементы. Мы также включили 2 отличных пользовательских диаграммы о цилиндрическом замке и навесном замке.

Детали дверных замков

Детали цилиндрового замка

На этой великолепной схеме показано строение цилиндрового замка.

Схема деталей цилиндрового замка

Цилиндр

Цилиндр замка — это деталь, содержащая запорный механизм. Это основной корпус замка, поэтому его иногда называют «корпусом замка». Цилиндры подпружинены серией штифтов, которые не повернутся, если их не толкнуть в правильном направлении и по шаблону с помощью правильного ключа. Когда вы вставите ключ в замочную скважину, он войдет внутрь цилиндра, а выступы на ключе соприкоснутся с подпружиненными штифтами.

Когда все штифты встанут в правильное положение, цилиндр откроется и позволит задвижке двигаться, в результате чего дверь сможет открыться. Цилиндровые замки являются наиболее распространенными типами наружных дверных замков, так как они считаются очень надежными.

Болты

Болты выступают из двери и входят в дверную раму, когда цилиндр находится в запертом положении, и выдвигаются, когда цилиндр отпирается. Это то, что предотвращает или позволяет открыть дверь. Для дверных замков используются различные типы болтов. К наиболее распространенным типам болтов относятся:
