Акустический выключатель, описание которого приводится ниже, содержит приёмник звукового сигнала (микрофон), усилитель звуковой частоты на транзисторах, одновибратор, триггер-защёлку, усилитель мощности выходного сигнала триггера и реле, коммутирующее цепь питания нагрузки.
Рис. 1. Схема акустического выключателя
Схема устройства показана на рис. 1. Основной элемент акустического выключателя — м и кросхема К561ТМ2 (импортный аналог — CD4013B), которая содержит два D-триггера, часто называемых триггером-защёлкой. Звуковой сигнал принимается электретным микрофоном BM1, который преобразует его в элек-трический. Усилитель звуковой частоты на транзисторах VT1 и VT2 увеличивает амплитуду сигнала до уровня, необходимого для работы одновибратора, реализованного на первом D-триггере DD1.1. Осциллограммы сигналов в усилителе показаны на рис. 2, канал 1 — коллектор транзистора VT1, канал 2 — коллектор транзистора VT2.
Рис. 2. Осциллограммы сигналов в усилителе
Рис. 3. Осциллограммы, которые демонстрируют прохождение сигнала с выхода одновибратора до выхода триггера DD1.2
Запуск одновибратора производится положительным перепадом сигнала на коллекторе транзистора VT2, при этом и на выходе триггера DD1.1 формируется одиночный импульс, необходимый для работы второго D-триггера DD1.2. Одновибратор обеспечивает чёткую работу устройства. Осциллограммы, показанные на рис. 3, демонстрируют прохождение сигнала с выхода одновибратора до выхода триггера DD1.2. Канал 1 — сигнал на выходе одновибратора (вывод 1 DD1.1), канал 2 — сигнал на выходе триггера DD1.2 (вывод 13).
Цепь R7C3 устанавливает триггер DD1.2 в исходное состояние — низкий логический уровень на выводе 13 при включении питания. При пропадании сетевого напряжения и его последующего включения исключается включение нагрузки. Нагрузочная способность КМОП-микросхем мала, поэтому в схеме присутствует усилитель мощности на полевом транзисторе VT3, управляющий электромагнитным реле K1, которое своими контактами K1.
1 и K1.2 коммутирует цепь питания нагрузки. Для питания акустического выключателя использована плата от зарядного устройства для мобильных телефонов c выходным стабилизированным напряжением 5 В.
В устройстве применены резисторы С1-4, С2-23, оксидный конденсатор С2 — серии К53-1, остальные — неполярные серий К73, К10-17а, КМ-6, диоды могут быть любыми маломощными выпрямительными или импульсными, биполярные транзисторы — любые серии КТ3102, реле — V23105A5001A201(номинальное напряжение обмотки — 5 В).
Плата изготовлена из двустороннего фольгированного стеклотекстолита толщиной 1,5 мм. Чертёж платы и схема размещения на ней элементов показаны на рис. 4. Контакты реле, переключающий и нормально разомкнутый, подключают в разрыв цепи питания нагрузки, к примеру, настольной лампы. Устройство длительное время находится под напряжением сети, поэтому в цепь питания платы от зарядного устройства (или иного блока питания) необходимо включить плавкую вставку на ток 0,25 — 0,5 А.
Рис.
4. Чертёж платы и схема размещения на ней элементов
При необходимости чувствительность акустического выключателя к звуковым сигналам регулируется подборкой сопротивления резистора R2.
Все элементы устройства размещены в пластмассовом корпусе подходящего размера. Для микрофона в передней стенке ко р пуса сделано отверстие для прохождения звуковых волн. Для кабеля питания также сделано отверстие, а для подключения нагрузки на стенке можно установить соответствующее гнездо. Если блок питания снабжён индикаторным светодиодом, его также можно перенести на переднюю стенку корпуса. Размещение элементов в корпусе устройства показано на рис. 5. Здесь применена макетная плата устройства.
Рис. 5. Размещение элементов в корпусе устройства
Чертёж печатной платы устройства находится здесь.
Автор: Н. Салимов, г. Ревда Свердловской обл.
Cхема акустического выключателя света | joyta.ru
В данной статье приведена схема акустического выключателя света, благодаря которому вы будете чувствовать себя в собственном доме, словно в роскошной вилле — вы сможете включать и выключать, например, свет… хлопая в ладоши.
Акустический выключатель реагирует на одиночные хлопки и при этом проявляет малую чувствительность к посторонним звукам. Каждое срабатывание устройства изменяет состояние реле, обозначая это свечением двухцветного светодиода.
Схема оснащена электромагнитным реле с нагрузочной способностью контактов 8А/250В, благодаря этому она подходит для дистанционного управления освещением, управлением жалюзи, бытовой аудио техникой и любым другим устройством, работающим от сети.
После подключения к источнику питания, схема будет сброшена и перейдет в состояние ожидания до тех пор, пока не раздастся хлопок. Потребление, независимо от состояния работы, составляет менее 1 Вт.
Печатная плата спроектирована так, чтобы все устройство поместилось в коробку скрытого монтажа с следующими размерами: диаметр 54мм толщина 25мм. Из-за своих небольших размеров, плата без проблем должна поместиться, например, в торшеры или люстры.

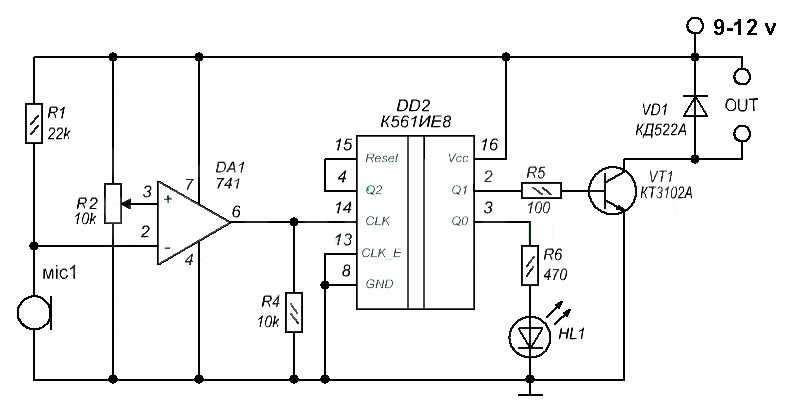

Система состоит из трех основных блоков:
- датчик звука с транзисторным усилителем
- Т-триггер на основе счетчика 4017
- бестрансформаторный источник питания
Сигнал с электретного микрофона усиливается тремя транзисторами VT1 …VT3.
Появление сильного сигнала, содержащего преимущественно более высокие частоты, вызывает реакцию системы: положительные полуволны сигнала с микрофона вызывают открытие транзисторов VT1 и VT3.
Благодаря наличию буферного транзистора VT2, после хлопка на резисторе R8, а значит, и на тактовом входе 14 микросхемы 4017 возникает положительный импульс. Он вызывает изменение состояния счетчика, который переключает свечения светодиода с зеленого на красный цвет, а так же через транзистор VT4 включается реле.
Следует обратить внимание, что в данной схеме применен бестрансформаторный блок питания, то есть не имеющий гальванической развязки от сети 220В. Поэтому налаживание и ввод в эксплуатацию выключателя следует соблюдать предельную осторожность.
Последовательный резистор R11 предназначен для защиты выпрямительного моста B1 в случае, если схема подключается к сети в момент, когда амплитудное значение напряжения превысит 300В.
Инвертор 12 В/ 220 В
Инвертор с чистой синусоидой, может обеспечивать питание переменно.
..
Подробнее
Без резистора R11, через диоды выпрямительного моста и не заряженные конденсаторы C5, C6 на короткое время может протекать очень большой ток, ограниченный лишь сопротивлением соединений. Резистор R11 ограничивает этот импульс до безопасного значения и защищает остальные электронные компоненты от повреждений.
Для подключения схемы к электрической сети используются всего два разъема. К разъему IN, необходимо подать напряжение от сети (фазировка не имеет значения).
После хлопка и, следовательно, замыкания контактов реле на разъеме OUT появляется напряжение 220В, поэтому к этому разъему следует подключить управляемую нагрузку, например лампу.
Все устройство собрано на двухсторонней печатной плате. Низковольтная часть элементов – SMD. После сборки нужно очень тщательно проверить, все ли элементы установлены правильно, не возникло ли короткое замыкание при пайке. Ошибка может привести к повреждению элементов. Как правило, безошибочно собранная схема из исправных элементов начинает работать сразу.
Скачать рисунок печатной платы (289,1 KiB, скачано: 2 018)
Тестер транзисторов / ESR-метр / генератор
Многофункциональный прибор для проверки транзисторов, диодов, тиристоров…
Подробнее
Комплект акустического выключателя, ICSK050A (комплект)
chevron_left шеврон_право
БЕСПЛАТНАЯ ДОСТАВКАДобавьте в корзину товары на сумму 200€
БЫСТРАЯ ОТПРАВКА 24 ЧАСАДоставка со склада в течение 24 часов
СКИДКА 5%Все заказы минимум 300€
- Описание
- Техническая спецификация
- Комментарии
Режим переключения с акустической командой (отлично реагирует на хлопки), генерирует сигнал 5В при обнаружении звука хлопков и НИЗКИЙ сигнал при втором обнаружении.
Может использоваться вместе с реле 5В, которое, в свою очередь, может управлять любыми потребителями (лампочками, цепями и т.д.).
Технические характеристики:
Напряжение питания: 5 В постоянного тока
Инструкции:
Схема Q1 и Q2 составляют двухкаскадный усилитель звука. Звуковой сигнал, полученный микрофоном, подается на базу Q1 с помощью C1.После усиления он напрямую подается на базу Q2 через коллектор, а отрицательная прямоугольная волна собирается на коллекторе Q2, который используется для триггер бистабильной схемы R1 и C1 ограничивают частотную характеристику схемы до высокой чувствительности около 3 кГц Когда питание включено, состояние бистабильной схемы Q4 отключено, Q3 насыщено, а LED1 не горит Когда MIC получает сигнал управления, он выводит отрицательную прямоугольную волну после двух этапов усиления.После дифференциальной обработки, отрицательный точечный импульс добавляется к базе Q3 через D1, что заставляет схему быстро переворачиваться, и светодиод горит.
Когда MIC снова получает управляющий сигнал, цепь снова переключается и светодиод гаснет. Если цепь светодиодной лампы соединена с другими цепями, управление звуком других цепей может быть реализовано с помощью J2.
