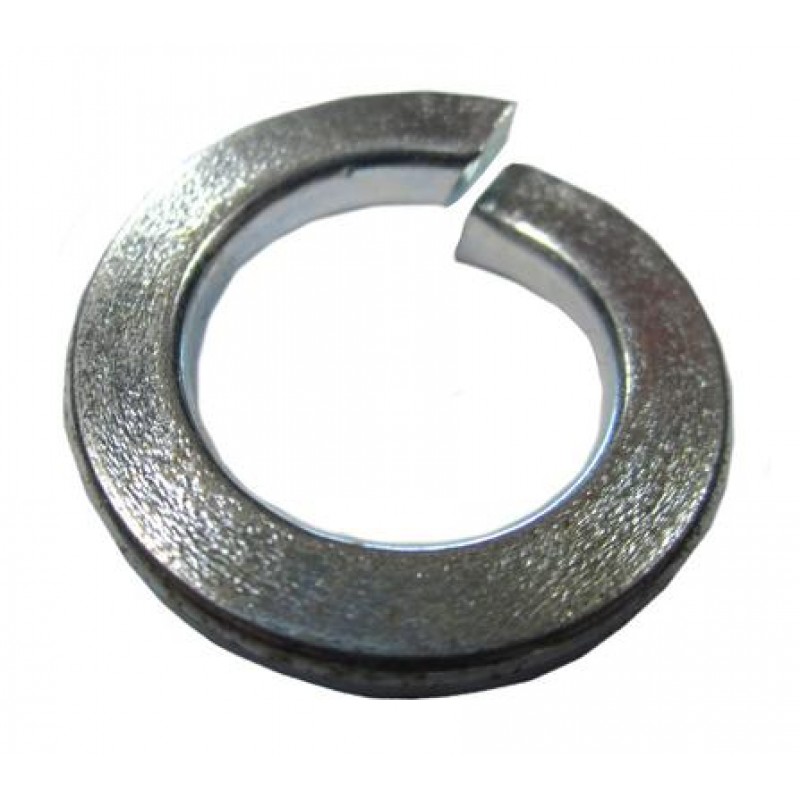

Шайба Гровера: для чего создавалась и в чем эффект применения
Ко времени изобретения шайбы Гровера в мире начался стремительный рост числа механизмов с движущимися частями. В результате этого движения возникали вибрации, приводящие к раскрутке резьбовых соединений, влекущие за собой не только выход из строя узлов механизма, но и неисправимые поломки дорогостоящих конструкций. Изобретенная Гровером шайба, стала революционной в технике.
Содержание
- 1 Пружинная шайба гровер — материалы для изготовления
- 2 Применение и варианты исполнения шайбы гровера
- 3 Недостатки шайбы гровера
- 4 Чем можно заменить пружинную шайбу гровера
Ее часто называют пружинной, хотя это же определение можно присвоить и другим метизам. Но в те времена, имея двойную изогнутость и острый угол поднимающегося витка усеченной пружины, она:
- радикально увеличивала силы трения между витками в резьбовом соединении, за счет увеличения их прижима друг к другу;
- препятствовала раскручиванию соединения за счет шипа разреза.
Со временем конструктив пружинной шайбы гровера в угоду простоте массового производства значительно упростился, но определенные требования обрели признаки классичности.
Пружинная шайба гровер — материалы для изготовления
В основном гровер изготавливается из углеродистой пружинной стали и подвергается закалке. Для нормального взаимодействия с материалом металлических изделий, которыми осуществляется крепеж, шайба должна быть тверже их, чтобы «вгрызаясь» в их металл при раскручивании, препятствовать ему.
Существуют гроверы, изготовленные из алюминия, бронзы, латуни и даже меди, для метизов из соответствующего металла. Стальные же могут подвергаться воронению (чернению), хромированию, анодированию (создание окисной пленки) и прочее.
Также иногда горизонтальным плоскостям шайб гровера придают определенную шероховатость для увеличения сил трения между поверхностями соединяемых деталей. Пример этому — кованый железнодорожный гровер, называемый путевой шайбой.
А двухвитковые пружинные шайбы, используемые в клеммных болтах, которые служат для крепления рельс, имеют еще более резко выраженный эффект сопротивления раскручиванию.
Это происходит благодаря тому, что, в отличие от гровера, они не превращаются в плоскую деталь после окончательной сборки.
Применение и варианты исполнения шайбы гровера
Вообще, чаще всего гровер присутствует в болтовых соединениях. Но еще чаще вместе с обычной цилиндрической шайбой, которая за счет увеличенной площади контакта дополнительно препятствует рассоединению винтовой пары.
Сегодня существуют 2 варианта исполнения гровера.
Второй — более сложный в производстве, но является все же более надежным, выдерживающим большие динамические и разнонаправленные нагрузки.
Большинство винтовых соединений имеют правую навивку, т.е. вкручиваются или накручиваются по часовой стрелке, а при визуальном осмотре их витки поднимаются вправо. Гроверы для таких метизов имеют подъем витка также по часовой стрелке.
Но некоторая часть крепежа изготавливается с левой резьбой. Она применяется для крепления вращающихся частей механизма, которые во время этого вращения могут спровоцировать одновременное выкручивание крепежа.
При использовании обратной резьбы она будет стремиться к затяжке при вращении. Так, например, разные направления резьбы на гайках ступиц колес автомобилей с разных его сторон. Можете себе представить последствия самопроизвольной разборки такого соединения? Вот и гроверы для левой резьбы имеют при визуальном осмотре подъем витка против часовой стрелки.
Будьте внимательны при установке пружинной шайбы гровера и применяйте ее в соответствии с направлением резьбы.
Недостатки шайбы гровера
Но, прежде чем говорить о недостатках гровера, назовем его главное достоинство: дешевизна и технологичность производства.
А теперь – о главных претензиях к этой пружинной шайбе.
Все более динамичные машины требуют значительно более радикальных решений по сопротивлению самоотвинчиванию резьбовых соединений.
Силы гровера становится уже недостаточно. А ряд экспериментов (с конца 80-х годов 20-го столетия) немецких, а вслед за ними американских и британских исследователей, указывают, что не все так хорошо у знаменитой шайбы. А именно:
- после сборки узла с гровером, он превращается в обычную плоскую шайбу с незначительным эффектом натяга, лишь слегка увеличивающего силу трения между витками;
- «вгрызание» шайбы в металл при раскручивании, не обеспечивает достаточного сопротивления ему;
- шайба почти во всех случаях не подлежит вторичному использованию ввиду наличия остаточной деформации.
В связи с чем, на многих современных образцах зарубежной техники можно часто увидеть замену шайбы на другие элементы.
Чем можно заменить пружинную шайбу гровера
А вариантов замены – множество. Мы перечислим самые распространенные:
- Самоконтрящаяся гайка. В верхней ее части вмонтирована пластиковая вставка, гасящая вибрационные колебания и препятствующая самораскручиванию соединения. Это самый дорогой, но на сегодня – самый эффективный и технологичный способ.
Это самый дорогой, но на сегодня – самый эффективный и технологичный способ.- Пружинная тарельчатая шайба. Очевидно, что она использует часть изначальной идеи оригинального гровера, но еще более проста в производстве.
- Коронная гайка. Требует сверления ответного крепежного элемента с последующей фиксацией шплинтом. Обеспечивает надежное, но отчасти ступенчатое, сопряжение деталей.
- Зубчатый фланец. Практически шайба с насечкой, срощенная с гайкой. Эффект от использования – понятен.
- Гайка с цилиндрическим поясом. Требует наличия у ответной детали продольного шлица (или шлицов)
- Контрящая шайба. В ней множество зубчиков препятствуют раскручиванию соединения.
- Шайбы с усиками. Требуют отверстия или выборки для одного из усиков в детали, а остальные усики загибаются на грани гайки или головки винта. Имеется множество вариантов конструкции таких шайб.
- Адгезионная фиксация. Различные составы, наносимые на резьбу, после полимеризации препятствующие разборке резьбового соединения.
- Проволочные замки. Используется при расположении рядом нескольких крепежных деталей – чаще болтов или винтов.
Также важно помнить, что даже простая окраска может стать достаточным фактором фиксации. А в более тяжелых случаях применяется боковая фиксация соединения при помощи винта или штифта, расклепывание выступающей резьбы, а в самых тяжелых случаях – сварка, но последние 2 варианта – практически не разборны.
Вибрационный тест Юнкера — шайба-гровер
Прочность болтового соединения характеризуется сохранением момента затяжки гайки в течение всего срока эксплуатации узла. Вибрация, ударные и пульсирующие нагрузки могут ослабить его, привести к подвижности сопряженных деталей, выходу из строя оборудования и даже тяжелым авариям. Есть много способов стопорения резьбовых соединений, работающих в условиях знакопеременной нагрузки и тряски.
Уже довольно продолжительное время среди мировых экспертов ведутся ожесточенные споры на счет эффективности гровера. Так, например, известный инженер-механик Г.Б.Иосилевич в своих научных трудах называет ее «мнимым» формозапирающим элементом. Германский институт стандартов запретил применять пружинные шайбы DIN 127 и DIN 128 с болтами класса прочности не выше 6.8 и назначил пятилетний срок для полного отказа от их применения. NASA также критически относится к их использованию в качестве стопорящего элемента.
Вибрационный тест Юнкера
Почему эффективность пружинящей шайбы вызывает сомнения? И как на самом деле обстоят дела? Ответ на этот вопрос дает специальный тест Юнкера, разработанный для оценки вибрационной стойкости крепежа и описанный в стандарте DIN 651512002.
Результаты эксперимента
На испытания взят крепеж с резьбой М8, затянутый с усилием 8 кН. Усредненные данные тестирования доказывают, что упрочненное гровером соединение обладает высокой стабильностью, однако эта устойчивость наблюдается в течение непродолжительного промежутка времени. А именно: ослабление силы натяжения наблюдается через 10 секунд интенсивного воздействия, тогда как при использовании нейлоновых вкладышей – через 6 секунд, а без стопорного элемента – всего через 2 секунды.
Вывод:
В использовании гровера есть смысл, так как он обеспечивает сильный стопорящий эффект, хоть и ограниченный по времени. Его целесообразно использовать в узлах, которые могут испытывать кратковременные, эпизодические вибронагрузки.
