Шайбы ГОСТ 6402-70 пружинные (гровер): технические характеристики
Шайба пружинная (гровер).
Шайбы ГОСТ 6402-70 пружинные (гровер) применяются в строительстве, машиностроении в качестве контрящих элементов соединения.
Твердость стальных пружинных шайб: 41,5—49,5 HRC.
Марки стали: 65Г, 70, 3Х13.
Шайбы пружинные могут изготавливаться в 2 исполнениях:
- исполнение 1: притупленные кромки;
- исполнение 2: острые кромки.
Близкие аналоги (ISO, DIN, EN ISO):
|
Стандарт |
Наименование |
Примечание |
DIN 127 |
Шайба пружинная (гровер) |
DIN 127 (форма A) в части параметров соответствует ГОСТ 6402-70 (исполнение 2). DIN 127 (форма B) в части параметров соответствует ГОСТ 6402-70 (исполнение 1). |
DIN 7980 |
Шайба пружинная (гровер) |
— |
ГОСТ 6402-70 Н (нормальные):
|
Диаметр резьбы |
d |
b=s |
k, не более |
Теоретическая масса |
Расчетная упругая сила |
|
4 |
4,1 |
1 |
0,15 |
0,129 |
52,9 |
|
5 |
5,1 |
1,2 |
0,15 |
0,228 |
71,5 |
|
6 |
6,1 |
1,4 |
0,2 |
0,376 |
88,2 |
|
8 |
8,2 |
2 |
|
1,034 |
214 |
|
10 |
10,2 |
2,5 |
0,3 |
2,01 |
339 |
|
12 |
12,2 |
3 |
0,4 |
3,45 |
499 |
|
14 |
14,2 |
3,2 |
0,4 |
4,48 |
463 |
|
16 |
16,3 |
3,5 |
0,4 |
6,084 |
495 |
|
18 |
18,3 |
4 |
0,4 |
8,96 |
673 |
|
20 |
20,5 |
4,5 |
0,4 |
12,69 |
866 |
|
22 |
22,5 |
5 |
0,4 |
17,21 |
1107 |
|
24 |
24,5 |
5,5 |
0,5 |
22,68 |
1382 |
|
27 |
27,5 |
6 |
0,5 |
30,1 |
1539 |
|
30 |
30,5 |
6,5 |
0,8 |
39,05 |
1695 |
|
33 |
33,5 |
7 |
0,8 |
49,52 |
1882 |
|
36 |
36,5 |
8 |
0,8 |
70,99 |
2773 |
|
39 |
39,5 |
8,5 |
0,8 |
86,37 |
2999 |
|
42 |
42,5 |
9 |
0,8 |
103,8 |
3244 |
|
48 |
48,5 |
10 |
0,8 |
145,4 |
3753 |
стальных шайб, кг
Все параметры в таблице указаны в мм.
Помимо нормального типа шайба ГОСТ 6402-70 может изготавливаться в 3 других типах:
Т — тяжелые с квадратным поперечным сечением;
ОТ — особо тяжелые с квадратным поперечным сечением;
Л — легкие с прямоугольным поперечным сечением.
Шайба пружинная ГОСТ 6402 (гровер)
Крепеж
Шайба пружинная (гровер) производится по ГОСТ 6402-70.
Используется совместно с другим крепежом — болтом, винтом, шпилькой. Главная функция пружинной шайбы — предотвращение самоотвинчивания крепежных изделий.
Выпускается четырех типов:
- Н — шайба нормальная с квадратным поперечным сечением
- Т — шайба тяжелая с квадратным поперечным сечением
- ОТ — шайба особо тяжелая с квадратным поперечным сечением
- Л — шайба легкая с прямоугольным поперечным сечением.
Наиболее часто встречается нормальная шайба (Н).
Некоторые примеры условных обозначений:
- Шайба 12Н 65Г ГОСТ 6402-70 — шайба пружинная нормальная для болта или шпильки номинальным диаметром 12 мм., из марки стали 65Г
- Шайба 12Л 65Г 019 ГОСТ 6402-70 — шайба пружинная легкая для болта или шпильки номинальным диаметром 12 мм., из марки стали 65Г, с цинковым покрытием.

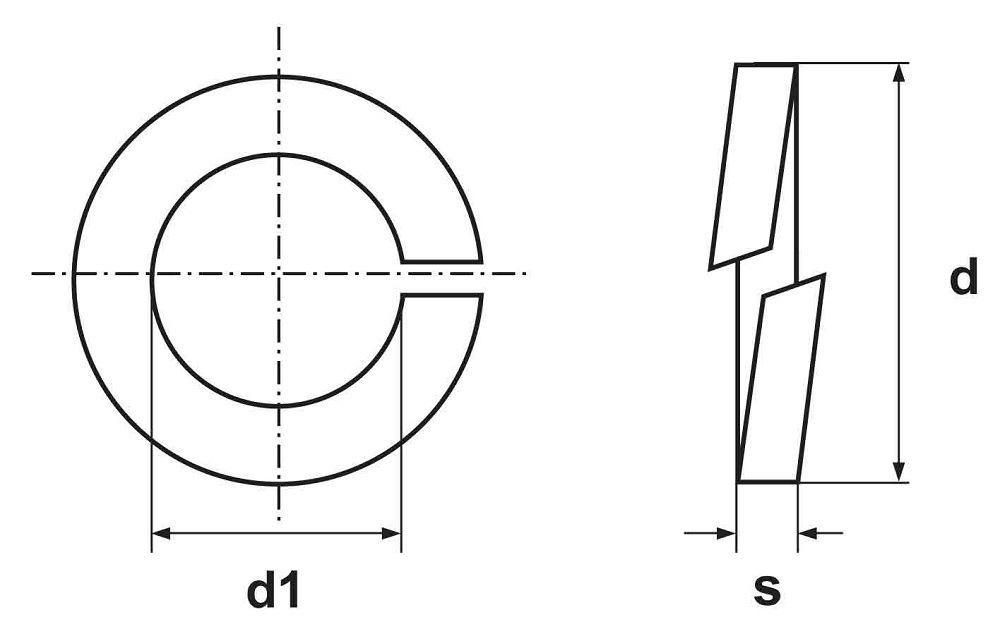

Конструкция и размеры шайбы гровера ГОСТ 6402 должны соответствовать указанным на чертеже и в таблице:
Таблица 1
| Номина льный диаметр резьбы болта, винта, шпильки |
d | Типы пружинных шайб | k, (для шайб типа Л и Н), не более | ||||||||||
| Легкая шайба гровер (Л) | Нормальная шайба гровер (Н) | Тяжелая шайба гровер (Т) | Особо тяжелая шайба гровер (ОТ) | ||||||||||
| b | s | b=s | b=s | b=s | |||||||||
Номин. |
Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | ||
| 2 | 2,1 | +0,25 | 0,8 | ±0,08 | 0,5 | ±0,07 | 0,5 | ±0,07 | 0,6 | ±0,07 | — | — | — |
| 2,5 | 2,6 | 0,8 | 0,6 | 0,6 | 0,8 | ±0,08 | |||||||
| 3 | 3,1 | +0,30 | 1,0 | ±0,125 | (0,6) | 0,8 | ±0,08 | 1,0 | ±0,125 | ||||
| 0,8 | ±0,08 | ||||||||||||
| 3,5 | 3,6 | 1,0 | 0,8 | 1,0 | ±0,125 | — | 0,15 | ||||||
| 4 | 4,1 | 1,2 | 0,8 | 1,0 | 1,4 | ||||||||
| (1,4) | (1,0) | ±0,125 | (1,2) | ||||||||||
| 5 | 5,1 | 1,2 | 1,0 | 1,2 | 1,6 | ||||||||
| (1,6) | (1,2) | (1,4) | |||||||||||
| 6 | 6,1 | +0,58 | 1,6 | 1,2 | 1,4 | 2,0 | 0,2 | ||||||
| (2,0) | (1,4) | (1,6) | |||||||||||
| 7 | 7,2 | 2,0 | 1,6 | 2,0 | — | ||||||||
| 8 | 8,2 | 2,0 | 1,6 | 2,0 | 2,5 | 0,3 | |||||||
| (2,5) | |||||||||||||
| 10 | 10,2 | +0,70 | 2,5 | 2,0 | 2,5 | 3,0 | 3,5 | ±0,24 | |||||
| (3,0) | |||||||||||||
| 12 | 12,2 | 3,5 | ±0,15 | 2,5 | 3,0 | 3,5 | ±0,24 | 4,0 | 0,4 | ||||
| 14 | 14,2 | 4,0 | 3,0 | 3,2 | ±0,15 | 4,0 | ±0,24 | 4,5 | ±0,24 | 0,4 | |||
| (3,5) | |||||||||||||
| 16 | 16,3 | 4,5 | 3,2 | ±0,15 | 3,5 | 4,5 | 5,0 | ||||||
| (4,0) | |||||||||||||
| 18 | 18,3 | +0,84 | 5,0 | 3,5 | 4,0 | 5,0 | 5,5 | ||||||
| (4,5) | |||||||||||||
| 20 | 20,5 | 5,5 | (4,0) | 4,5 | 5,5 | 6,0 | |||||||
| (5,0) | |||||||||||||
| 22 | 22,5 | 6,0 | 4,5 | 5,0 | 6,0 | 7,0 | ±0,29 | ||||||
| (5,5) | |||||||||||||
| 24 | 24,5 | 6,5 | ±0,18 | 4,8 | 5,5 | 7,0 | ±0,29 | 8,0 | ±0,29 | 0,5 | |||
| (7,0) | (5,0) | (6,0) | |||||||||||
| 27 | 27,5 | 7,0 | 5,5 | 6,0 | 8,0 | 9,0 | |||||||
| (8,0) | (7,0) | ±0,18 | |||||||||||
| 30 | 30,5 | +1,00 | 8,0 | 6,0 | 6,5 | 9,0 | 10,0 | 0,8 | |||||
| (9,0) | (8,0) | ||||||||||||
| 33 | 33,5 | 10,0 | 6,0 | 7,0 | — | — | |||||||
| 36 | 36,5 | 10,0 | 6,0 | 8,0 | 10,0 | 12,0 | ±0,35 | ||||||
| (9,0) | |||||||||||||
| 39 | 39,5 | 10,0 | 6,0 | 8,5 | — | — | — | ||||||
| 42 | 42,5 | 12,0 | ±0,215 | 7,0 | ±0,18 | 9,0 | 12,0 | ±0,35 | |||||
| (10,0) | |||||||||||||
| 45 | 45,5 | 12,0 | 7,0 | 9,5 | — | — | |||||||
| 48 | 48,5 | 12,0 | 7,0 | 10,0 | |||||||||
| (12,0) | ±0,215 | ||||||||||||
Узнать цены и купить шайбу пружинную гровер оптом от 100 кг.
вы можете у наших специалистов.
| Шайба ГОСТ 11371-78. Размеры и вес плоской шайбы | Следующая > Шайба ГОСТ 22355 высокопрочная. Вес шайбы |
|---|
Задать вопрос:
WhatsApp
79066606191
Позвонить:
(4862) 30-70-18
Отправить факс:
(4862) 30-70-28
Написать письмо:
[email protected]
Хром ввинчивающиеся втулки настроечных ключей с шайбами.  Подходит для большинства современных гитар
ключи настройки, в которых используются отверстия для головок диаметром 3/8 дюйма (10 мм). 8,49 $ |
Черный ввинчивающиеся втулки настроечных ключей с шайбами. Подходит для большинства современных гитар ключи настройки, в которых используются отверстия для головок диаметром 3/8 дюйма (10 мм). 11,49 $ |
Золото ввинчивающиеся втулки настроечных ключей с шайбами.  Подходит для большинства современных гитар
ключи настройки, в которых используются отверстия для головок диаметром 3/8 дюйма (10 мм). 13,49 $ |
TK-0902-001 | ||||||||
Никель запрессовочные втулки тюнера.  Подходит для большинства винтажных гитарных ключей. Внешний диаметр составляет 11/32 дюйма (8,75 мм), а внутренний диаметр — 1/4 дюйма (6,5 мм). 7,99 $ |
Никель запрессовочные втулки тюнера. Подходит для большинства винтажных гитарных ключей. Внешний диаметр составляет 11/32 дюйма (8,75 мм), а внутренний диаметр — 1/4 дюйма (6,5 мм). 11,99 $ | ||||||||||
Никель запрессовываем втулки переходника для гитарного тюнера.  Возврат к винтажному штырю с наружным диаметром 3/8 дюйма (9,5 мм), внутренним диаметром 1/4 дюйма. $9.99 |
ТК-0900-002 |
TK-0788-001 |
(6) золотые запрессовочные втулки с шестигранной головкой для винтажных колков. Внешний диаметр составляет 11/32 дюйма (8,75 мм), а внутренний диаметр — 1/4 дюйма (6,5 мм). 15,99 $ | ||||||||
W-TAB-N |
W-TAB-C |
W-TAB-B |
W-TAB-G | ||||||||
TK-MPB-N |
TK-MPB-C |
TK-MPB-B |
TK-MPB-G | ||||||||
WD Сменные стальные втулки Kluson имеют метрический внутренний диаметр 6 мм.  Колки Kluson (производства 1995–2006 гг.) или любые колки, требующие старинных отверстий для колков с наружным диаметром 11/32 дюйма. с 6-миллиметровой стойкой для струны, которую используют многие производители импортных колков, но с вставной втулкой винтажного типа. Внешний диаметр = 8,85 мм. Внутренний диаметр = 6,14 мм. 8,99 $ |
WD Сменные стальные втулки Kluson предназначены для тюнеров Kluson (с 2006 г. по настоящее время) или любых тюнеров, требующих винтажного размера наружного диаметра отверстия для штифта.  11/32 дюйма с внутренним диаметром столба струны 1/4 дюйма. Это не переходные втулки. Внешний диаметр = 8,85 мм. Внутренний диаметр = 1/4 дюйма или 6,48 мм. 8,99 $ |
Сменные стальные втулки WD Kluson — переходные втулки предназначены для использования при переоборудовании современной 10-мм просверленной передней бабки для установки старинных штампованных стальных колков Kluson с оригинальным американским диаметром струнной стойки 1/4 дюйма. Многие ремонтные мастерские используют их, чтобы преобразовать старинный инструмент обратно в исходные характеристики головки колышка.  Для метрического ИД. версии spec удаляют США из номера детали. Внешний диаметр = 9,98 мм
Внутренний диаметр = 1/4 дюйма или 6,35 мм. 8,99 $ |
WD Сменные стальные переходные втулки Kluson предназначены для использования при переоборудовании современной 10-мм перфорированной передней бабки для установки винтажных штампованных стальных колков Kluson с метрическим диаметром струнной стойки 6 мм, использовавшихся в период с 1995 по 2006 год.  Для США 1/ 4-дюймовый внутренний диаметр версии spec добавляют буквы US в конец номера детали. Внешний диаметр = 9,98 мм
Внутренний диаметр = 6,14 мм. 8,99 $ | ||||||||
GP091 |
GP092 |
(6) запрессовываемые переходные втулки для тюнера с никелевым покрытием. Функционально преобразовывает современные 3/8-дюймовые отверстия в головке грифа для использования с струнными стойками в винтажном стиле. Подходит для колков в винтажном стиле Wilkinson и различных импортных брендов. Размеры = 0,424 «(10,8 мм) внешний диаметр ствола; Внутренний диаметр ствола 0,242 дюйма (6,2 мм); диаметр кромки 0,513 дюйма (13,0 мм); 0,377 дюйма (90,6 мм) Высота. $5,99 |
TK-8901-010 | ||||||||
TK-0901-001 |
TK-0901-002 |
ТК-7716-003 |
(12) белые нейлоновые шайбы для большинства герметичных настраивающих гитарных ключей.  Устанавливается между кнопкой тюнера и корпусом. ИДЕНТИФИКАТОР. — 3,75 мм. О.Д. — 6,5 мм. 1/4″ Ш x 1/16″ В. $4,99 В НАЛИЧИИ | ||||||||
TK-MPB-NSL |
(6) никелированные метрические запрессовываемые тюнерные втулки. Для использования с 11/32-дюймовыми (8,75 мм) отверстиями для колков и 6-миллиметровыми колками для струн. Подходит для колков Wilkinson в винтажном стиле и различных импортных брендов. Размер: 0,378 «(3/8» или 9)0,6 мм) Высокий; Внешний диаметр 0,359 дюйма (23/64 дюйма или 9,1 мм); Диаметр фланца 0,433 дюйма (7/16 дюйма или 11,0 мм); Внутренний диаметр 0,239 дюйма (15/64 дюйма или 6,1 мм). 5,99 $ |
(6) запрессовываемых метрических втулок черного цвета.  Для использования с 11/32-дюймовыми (8,75 мм) отверстиями для колков и 6-миллиметровыми колками для струн. Подходит для колков Wilkinson в винтажном стиле и различных импортных брендов. Размер: 0,378 «(3/8″ или 9,6 мм) в высоту; 0,359» (23/ Внешний диаметр 64 дюйма или 9,1 мм; диаметр фланца 0,433 дюйма (7/16 дюйма или 11,0 мм); внутренний диаметр 0,239 дюйма (15/64 дюйма или 6,1 мм). 6,99 долл. США |
Внешний диаметр составляет 11/32 дюйма (8,75 мм), а внутренний диаметр — 1/4 дюйма (6,5 мм).
Преобразует современные отверстия 3/8″ (10 мм) головки грифа для использования с 6-миллиметровыми струнными стойками в винтажном стиле. Подходит для колков Wilkinson в винтажном стиле и различных импортных брендов.
Преобразует современные отверстия 3/8″ (10 мм) для использования с 6-миллиметровыми струнными стойками в винтажном стиле. Подходит для колков Wilkinson в винтажном стиле и различных импортных брендов.
Для использования с отверстиями для головки грифа 11/32″ (8,75 мм) и 6-миллиметровыми стойками для струн колков. Подходит для колков Wilkinson в винтажном стиле и колков различных импортных брендов.
Адаптирует современные отверстия под головку грифа для использования с винтажными стойками колков. Внешний диаметр составляет 13/32 дюйма (10 мм), а внутренний диаметр — 1/4 дюйма (6,5 мм).
США DIN 127 a — Пружинные стопорные шайбы, форма A
| Размер | Для резьбы | д1 мин. | d1 макс. | д2 макс. | б | с | ч мин. | ч макс. | к | р | Вес кг/1000 шт. |
| 3 | М3 | 3,1 | 3,4 | 6,2 | 1,3 ± 0,1 | 0,8 ± 0,1 | 1,9 | 2,1 | 0,15 | 0,2 | 0,11 |
| 3,5 | М3,5 | 3,6 | 3,9 | 6,7 | 1,3 ± 0,1 | 0,8 ± 0,1 | 1,9 | 2,2 | 0,15 | 0,2 | 0,12 |
| 4 | М4 | 4,1 | 4,4 | 7,6 | 1,5 ± 0,1 | 0,9 ± 0,1 | 2,1 | 2,5 | 0,15 | 0,2 | 0,18 |
| 5 | М5 | 5,1 | 5,4 | 9,2 | 1,8 ± 0,1 | 1,2 ± 0,1 | 2,7 | 3,2 | 0,15 | 0,2 | 0,36 |
| 6 | М6 | 6,4 | 6,5 | 11,8 | 2,5 ± 0,15 | 1,6 ± 0,1 | 3,6 | 4,2 | 0,2 | 0,3 | 0,83 |
| 7 | М7 | 7,1 | 7,5 | 12,8 | 2,5 ± 0,15 | 1,6 ± 0,1 | 3,6 | 4,2 | 0,2 | 0,3 | 0,93 |
| 8 | М8 | 8,1 | 8,5 | 14,8 | 3 ± 0,15 | 2 ± 0,1 | 4,6 | 5,4 | 0,3 | 0,3 | 1,6 |
| 10 | М10 | 10,2 | 10,7 | 18,1 | 3,5 ± 0,2 | 2,2 ± 0,15 | 5 | 5,9 | 0,3 | 0,5 | 2,53 |
| 12 | М12 | 12,2 | 12,7 | 21,1 | 4 ± 0,2 | 2,5 ± 0,15 | 5,8 | 6,8 | 0,4 | 1 | 3,82 |
| 14 | М14 | 14,2 | 14,7 | 24,1 | 4,5 ± 0,2 | 3 ± 0,15 | 6,8 | 8 | 0,4 | 1 | 6,01 |
| 16 | М16 | 16,2 | 17 | 27,4 | 5 ± 0,2 | 3,5 ± 0,2 | 7,8 | 9,2 | 0,4 | 1 | 8,91 |
| 18 | М18 | 18,2 | 19 | 29,4 | 5 ± 0,2 | 3,5 ± 0,2 | 7,8 | 9,2 | 0,4 | 1 | 9,73 |
| 20 | М20 | 20,2 | 21,2 | 33,6 | 6 ± 0,2 | 4 ± 0,2 | 8,8 | 10,4 | 0,4 | 1 | 15,2 |
| 22 | М22 | 22,5 | 23,5 | 35,9 | 6 ± 0,2 | 4 ± 0,2 | 8,8 | 10,4 | 0,4 | 1 | 16,5 |
| 24 | М24 | 24,5 | 25,5 | 40 | 7 ± 0,25 | 5 ± 0,2 | 11 | 13 | 0,5 | 1,6 | 26,2 |
| 27 | М27 | 27,5 | 28,5 | 43 | 7 ± 0,25 | 5 ± 0,2 | 11 | 13 | 0,5 | 1,6 | 28,7 |
| 30 | М30 | 30,5 | 31,7 | 48,2 | 8 ± 0,25 | 6 ± 0,2 | 13,6 | 16,1 | 0,8 | 1,6 | 44,3 |
| 36 | М36 | 36,5 | 37,7 | 58,2 | 10 ± 0,25 | 6 ± 0,2 | 13,6 | 16,1 | 0,8 | 1,6 | 67,3 |
| 39 | М39 | 39,5 | 40,7 | 61,2 | 10 ± 0,25 | 6 ± 0,2 | 13,6 | 16,1 | 0,8 | 1,6 | 71,7 |
| 42 | М42 | 42,5 | 43,7 | 66,2 | 12 ± 0,25 | 7 ± 0,25 | 15,6 | 18,4 | 0,8 | 2 | 111 |
| 45 | М45 | 45,5 | 46,7 | 71,2 | 12 ± 0,25 | 7 ± 0,25 | 15,6 | 18,4 | 0,8 | 2 | 117 |
| 48 | М48 | 49 | 50,6 | 75 | 12 ± 0,25 | 7 ± 0,25 | 15,6 | 18,4 | 1 | 2 | 123 |
| 52 | М52 | 53 | 54,6 | 83 | 14 ± 0,25 | 8 ± 0,25 | 18 | 21,2 | 1 | 2 | 162 |
| 56 | М56 | 57 | 58,5 | 87 | 14 ± 0,25 | 8 ± 0,25 | 18 | 21,2 | 1 | 2 | 193 |
| 60 | М60 | 61 | 62,5 | 91 | 14 ± 0,25 | 8 ± 0,25 | 18 | 21,2 | 1 | 2 | 203 |
| 64 | М64 | 65 | 66,5 | 95 | 14 ± 0,25 | 8 ± 0,25 | 18 | 21,2 | 1 | 2 | 218 |
| 68 | М68 | 69 | 70,5 | 99 | 14 ± 0,25 | 8 ± 0,25 | 18 | 21,2 | 1 | 2 | 228 |
| 72 | М72 | 73 | 74,5 | 103 | 14 ± 0,25 | 8 ± 0,25 | 18 | 21,2 | 1 | 2 | 240 |
| 80 | М80 | 81 | 82,5 | 111 | 14 ± 0,25 | 8 ± 0,25 | 18 | 21,2 | 1 | 2 | 262 |
| 90 | М90 | 91 | 92,5 | 121 | 14 ± 0,25 | 8 ± 0,25 | 18 | 21,2 | 1 | 2 | 290 |
| 100 | М100 | 101 | 102,5 | 131 | 14 ± 0,25 | 8 ± 0,25 | 18 | 21,2 | 1 | 2 | 318 |
