Шаг укладки теплый пол водяной: Правила укладки труб водяного теплого пола

Схема укладки теплого пола: улитка, змейка

В устройстве водяного и кабельного электрического теплого пола важно не только правильно выбрать трубу или кабель, но и правильно его разложить. Это не такая простая задача, как кажется на первый взгляд. Пусть базовых схем всего две, но существует очень много вариантов и комбинаций. Схема укладки теплого пола во многом влияет на комфортность проживания.

 Базовые схемы укладки теплого пола

Строго говоря, схем две: «змейка» и «улитка». «Змейка» требует меньшей длины кабеля или трубы, проще в реализации. Но присутствует много крутых поворотов, и явно проявляется недостаток водяного пола: на входе температура теплоносителя гораздо выше, чем на выходе. Схема укладки «улитка» имеет более ровную температурную картину, но сложнее в реализации. На ее устройство на той же площади требуется большая длина нагревательного элемента (примерно на 20%).

Схемы «змейка» и «улитка». Их температурная характеристика

Теперь о том, в каком случае лучше применять каждую из них.

Как уложить кабель теплого пола, определение шага

Если речь идет о нагревательном кабеле, то незачем мудрить с «улиткой» — в этом случае просто укладывайте змейкой, выдерживая выбранный шаг. Но вот выбрать расстояние между двумя греющими проводами на полу — непросто.

Шаг укладки — это расстояние между трубами теплого пола или витками нагревательного кабеля. Он может быть одинаковым, на всей схеме. Иногда в тех зонах, где требуется большее количество тепла (вдоль наружных стен, например) шаг укладки сознательно делают меньше.

Как рассчитать шаг? Если подогрев пола будет служить только для комфорта (есть еще радиаторы), то, особо не мучаясь, можете выбрать шаг укладки кабеля теплого пола в диапазоне 20-30 см.  Если сверху будет укладываться плитка, то лучше шаг взять 20 см — она теплоемкая и, чтобы ногам было тепло, нагревать ее нужно сильнее. Ламинат или линолеум не выносят высоких температур, их нагревать можно только до 26-27°C. Потому тут шаг выбираете 25-30 см.

А вообще, при укладке кабельного пола расстояние между витками кабеля еще зависит от мощности нагревательного кабеля. Под плитку берут более мощные нагреватели, под ламинат и линолеум — менее производительные.

Основные схемы укладки «змейка» и некоторые варианты греющего кабеля

Если подогрев пола планируется как основное отопление, необходим хоть приблизительный расчет. Всего несколько простых действий:

• Вычисляете отапливаемую площадь. Это общая площадь комнаты за вычетом тех мест, где обогрев не нужен: под мебелью и техникой. На это есть две причины. Первая: не все кабели нормально переносят запирание (когда на них ставят что-то). Вторая: подогревать шкаф или, скажем стиральную машинку совсем ни к чему.
• Знаете потери тепла в этом помещении. Если не знаете, их можно рассчитать, ищите в статье «Как рассчитать количество секций радиаторов для дома и квартиры». Вам нужен метод расчета теплопотерь по объему помещения и корректировка результатов.
• Теперь можете определить, какая тепловая мощность должна сниматься с каждого «квадрата» отапливаемой площади для восполнения всех потерь тепла. Для этого теплопотери делите на отапливаемую площадь.
• Если кабель уже купили, вы знаете его тепловую мощность (есть в паспортных данных). Если не знаете или не купили пока кабель — найдите на сайте производителя. Теперь считаете, сколько метров вам нужно расположить на одном квадрате площади. Для этого цифру, найденную в предыдущем пункте — необходимую мощность с отапливаемого «квадрата» — делите на мощность кабеля. Получаете длину, которую нужно уложить на одном квадрате отапливаемой площади. Обычно это 4-6 метров. В зависимости от полученного значения и определяете шаг укладки кабеля теплого пола. Например, уложить нужно 4 метра. Это значит, что шаг укладки — 20 см.

Длину кабеля для теплого пола берите не «впритык» а с запасом в 10-15% — на потери на поворотах.

Как уложить трубу теплого пола

Теперь о том, как лучше укладывать трубы водяного пола. Несмотря на то, что «змейка» дает неравномерный нагрев, в небольших помещениях используют именно эту схему. И даже используют этот недостаток для большей комфортности: укладывают трубы так, чтобы самый горячий теплоноситель тек вдоль наружных стен. Такое же решение будет неплохим вариантом и в самом холодном месте некоторых помещений, например в прихожей, в районе входной двери.

Недостатки «змейки» можно использовать для усиленного обогрева наиболее холодных зон помещения

Также добиться более значительного нагрева зон вдоль наружных стен можно уменьшив шаг укладки труб в этих зонах. Иногда могут потребоваться сразу две меры: и более горячие трубы заводить и шаг делать меньше.

Но тепловую картинку «змейки» можно сделать более ровной, если использовать двойную укладку. Это когда виток от входа чередуется с витком «обратки» (в данном случае обратным трубопроводом считается тот, который идет от середины контура к котлу).

Недостатки «змейки» можно использовать для усиленного обогрева наиболее холодных зон помещения

Улитка лучше «ложится» в больших помещениях, габариты которых близки к квадрату. Тогда — никаких проблем. Шаг укладки труб обычно — 20 см, но снова-таки все зависит от того, какую роль играет эта система. Для основного отопления требуется серьезный тепловой расчет, так как и трубы бывают разные и теплоносители, под них считаются насосы и все остальные составляющие, в том числе, количество и длина контуров, шаг укладки.

Как легко нарисовать «улитку» смотрите в видео.

При наличии нескольких контуров желательно чтобы их длина была одинаковой. Так легче выравнивать температуру теплоносителя в них и делать одинаковой теплоотдачу. Естественно, и схема укладки водяного теплого пола тоже должна быть в одном помещении одинаковой. В этом видео-сюжете более подробно объяснены правила подключения и выбора схем для водяного пола.

Укладка тёплого пола: проверяем профессионализм исполнителей

Тщательно проведенный предварительный расчёт позволяет не только правильно выбрать способ укладки водяного тёплого пола, но и существенно сэкономить, избежав установки дополнительных средств отопления – радиаторов или конвекторов. Это даёт возможность заказчику уже на этапе составления проекта проверить профессионализм исполнителей, которым предстоит решить две задачи.

  Первая – путём правильного подбора основных параметров, оказывающих влияние на эффективность, с которой будет действовать система тёплого пола, обеспечить обогрев помещения только за счёт теплового излучения без использования дополнительных источников тепла.
    Вторая – рассчитать правильный шаг укладки и  способ монтажа, позволяющие получить приемлемую температуру поверхности, по которой будет комфортно ходить даже босиком, не боясь обжечь ноги или испытывая неприятное жжение. Решение этих задач и позволит в полной мере ощутить те преимущества, которые характерны для водяных теплых полов.

Существует три варианта решения, которые зависят от величины теплопотерь дома:

Современные дома, у которых теплопотери составляют менее 70 Вт/м², возможно обогреть, используя только водяной пол. При этом выбор типа системы обогрева не имеет решающего значения. Если вы хотите установить теплый пол (водяной в особенности) в доме, который был построен с применением современных теплосберегающих технологий, то наличие в проекте дополнительных обогревателей говорит о низком качестве расчётов и искусственном завышении стоимости работ.
    В домах старых конструкций, со значительными теплопотерями (более 100 Вт/м²), либо принимаются меры по дополнительному утеплению, либо устанавливаются конвекторы (радиаторы).
    Если же значения теплопотерь имеют граничное значение (от 70 до 100 Вт), то решение задачи отопления помещения при помощи водяного пола возможно, но только с использованием бетонной системы, определённых конструкционных решений и инженерных подходов.

Другой контрольный момент на честность и профессиональность исполнителей проекта – длина контура (трубы), по которому будет подаваться вода. Оптимальной длиной принято считать значение от 50 до 60 м, а допустимый максимум – до 90 м. В противном случае следует рассчитывать укладку второго контура.

Дополнительно стоит уточнить вопрос с размещением коллекторного шкафа, в котором будет непосредственно состыковываться система тёплого пола с основной системой теплоснабжения дома. Обычно для его установки выбирают место посередине комнаты, где в стену замуровывают металлический ящик толщиной 12 см. Вот здесь стоит уточнить – сможет ли он полностью разместиться в стене и насколько просто будет к нему добраться. Вопросы эти более чем важны – в шкафу монтируется, кроме всего прочего, два важных узла – сливной кран (если вдруг придётся проводить непредвиденный ремонт) и воздухоотводчик (хорошо известный кран Маевского, посредством которого стравливают попавший в систему воздух).

Ну и последнее – выбор напольного покрытия. Если после того, как будет проведена укладка тёплого пола, сверху положить дубовую половую доску, покрасить её и накрыть толстым ковром, то тогда смысл проведённых работ полностью теряется. Поэтому отдельно стоит подумать о подборе полового покрытия, которое должно иметь высокую теплопроводность.

Способ укладки труб: «змейка» против «улитки»

При движении по трубам вода постепенно отдаёт своё тепло, теряя температуру. В результате прогрев помещения может происходить неравномерно. Подбор правильного способа укладки труб поможет скомпенсировать потери тепла.

На сегодня наибольшее распространение получили следующие способы укладки труб – метод «змейки» (параллельной укладки) и метод «улитки» (спиральная укладка).

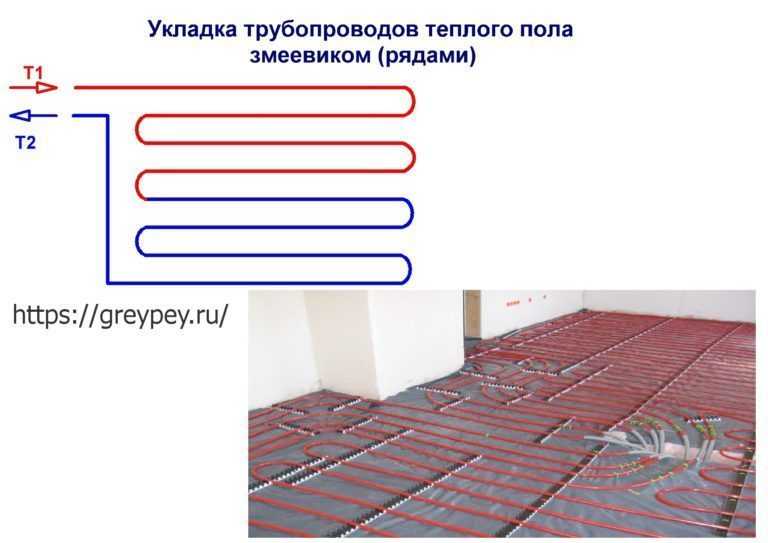

    Метод «змейки». При этом способе трубы укладываются  последовательно, друг за другом. Основные достоинства – простота расчётов и укладки. Недостатки – неравномерность обогрева помещения, ведь на входе температура воды выше, чем на выходе. Согласно действующим стандартам, их разница не должна превышать 5°C. Так что такой способ укладки труб можно рекомендовать для небольших помещений. Как вариант, можно рассмотреть способ, при котором более тёплые участки трубы укладываются возле окон (внешних стен), где теплопотери будут интенсивнее, а более холодные – внутри помещения. Таким образом, можно выровнять общую температуру обогрева поверхности.
    Метод «улитки».  В этом случае трубы, подающие (с горячей водой) и возвратные (с уже остывающей водой) укладываются параллельно, чередуясь друг с другом. Тем самым достигается равномерность нагревания комнаты, ведь неравенство температур взаимно компенсируется. Такая укладка водяного тёплого пола сложнее как для расчётов, так и для практического воплощения, зато позволяет увеличить разницу (значительно) температуры входящей и выходящей воды до 10°C. Такой способ укладки тёплого пола позволяет обогревать большие по площади жилые помещения, а также хорошо подходит для обогрева аквапарков и бассейнов. На сегодняшний день именно «улитка» наиболее востребована среди украинцев, которые выбирают тёплый пол водяной.

Шаг укладки: подбираем «золотую середину»

Вторым фактором, оказывающим существенное влияние на эффективность применения теплых полов, является шаг укладки тёплого пола. Другими словами, производится расчёт – на каком расстоянии будут располагаться друг от друга соседние витки контура.

Зависимость здесь простая – чем больше шаг укладки, тем больше должна быть температура воды на входе, чтобы тёплый пол оправдывал своё название и предназначение. С другой стороны, уменьшение шага укладки не только приводит к снижению температуры входящей воды, но и к росту длины трубы, что увеличивает стоимость пола. Окончательно шаг укладки тёплого пола выбирается с учётом типа обогреваемого помещения.

На практике шаг укладки тёплого пола колеблется в пределах от 5 до 60 сантиметров. Наиболее востребованным является шаг, равный 15 (особенно актуален при укладке теплого пола в ванных комнатах), 20 и 30 см. При этом чаще применяется шаг укладки с переменным значением, чем и достигается наиболее оптимальное распределение теплового поля и снижение температуры входящей воды. При этом возле окон, внешних стен и в местах с наибольшими теплопотерями трубы  укладываются гуще, а в середине помещения – реже.

Специалисты компании «Инсталтрейд» грамотно, экономически эффективно и профессионально проведут расчёт водяного пола, оптимизировав все его параметры.

Вы сможете в полной мере ощутить на себе достоинства и преимущества теплого водяного пола. А наши монтажники качественно выполнят его укладку, используя только сертифицированное оборудование европейского качества.

Укладка тёплого пола от «Инсталтрейд» – комфортное тепло в Вашем доме на долгие годы.

Установка водяного теплого пола – Полное руководство

Набирающее популярность в британских домах напольное отопление добавляет тепла в трудно отапливаемые помещения, включая ванные комнаты и кухни. Благодаря минимальным затратам на техническое обслуживание и незаметному внешнему виду полы с подогревом стали такими популярными.

Независимо от того, являетесь ли вы профессиональным монтажником или мастером домашнего дела, вот руководство по укладке водяного теплого пола.

Насколько сложно установить теплый пол?

Самостоятельно установить водяной теплый пол несложно, если вы умеете делать своими руками, у вас есть необходимые инструменты для работы и у вас достаточно времени для завершения проекта.

При правильном планировании большую часть установки можно выполнить самостоятельно, включая подготовку пола перед установкой и прокладку труб. Тем не менее, вам может понадобиться помощь квалифицированного сантехника, когда дело доходит до подключения системы водоснабжения к сети. Конечно, вам следует браться за такой проект только в том случае, если вы уверены, что у вас есть возможности довести его до конца.

Какие материалы понадобятся для установки теплого пола?

Для установки водяного теплого пола вам понадобится ряд профессиональных инструментов и материалов. К ним относятся:

• Коллектор UFH
• Шаровые краны
• Насос UFH
• UFH-труба
• Труборез
• Калибратор труб
• Разматыватель труб
• Скобы для труб
• Степлер
• Кромочная изоляция
• Термостат

Наш ассортимент комплектов для подогрева пола пользуется популярностью у домовладельцев и продавцов. Они делают установку системы водяного теплого пола простой и беспроблемной, предоставляя все ключевые компоненты, которые вам нужны, в одном комплекте.

Магазин комплектов для теплого пола



Как уложить водяной теплый пол – пошаговое руководство

1. Проверьте свой проект

Это самый важный этап установки, и его нельзя упускать из виду. Прежде чем начать, очень важно просмотреть схему, чтобы обеспечить простую и легкую установку.

Начните с проверки чертежей, чтобы убедиться, что ваш коллектор находится в правильном положении. Затем убедитесь, что трубопроводы напольного отопления покрывают все правильные области.

Убедившись, что все спланировано правильно, можно приступать к установке.

2. Очистите черновой пол

Перед началом установки убедитесь, что на черновом полу нет мусора и нет острых краев или посторонних предметов, которые могут повредить трубопровод. Несмотря на то, что труба UFH прочная и долговечная, с самого начала необходимо свести к минимуму любой риск повреждения.

3. Уложите изоляцию (только для систем в стяжке)

Возможно, потребуется установить гидроизоляционную мембрану на черновой пол перед укладочным слоем, особенно если вы укладываете на первом или втором этаже вашей собственности.

Затем изоляционный слой располагается под системой UFH, чтобы свести к минимуму потери тепла через слои пола. Надлежащая изоляция чрезвычайно важна, так как она повысит эффективность и тепловую мощность вашей системы, а также снизит эксплуатационные расходы.

4. Установите коллектор

Сначала следует установить коллектор. Выберите подходящее место для монтажа, исходя из веса коллектора и количества труб, которые он удерживает. Убедитесь, что вы подсоединяете трубы напольного отопления к напорной стороне коллектора.

Узнайте больше о коллекторах или выберите нужный тип на нашей странице «Коллекторы и детали».

5. Подсоедините насос

Сначала подсоедините шаровые краны к насосу системы теплого пола, убедившись, что они надежно закреплены. Затем подсоедините насос к коллектору и проверьте затяжку фитингов, чтобы избежать утечек.

6. Уложите накладку или систему крепления (если применимо)

Если вы используете систему накладки/панели, такую ​​как позиционирующая панель, балочная пластина, накладка из фольги или просто ретро-сетка, убедитесь, что вы уложили ее в соответствии с инструкциями производителя перед прокладка трубопровода.

7. Проложите трубопровод

Проложите трубопровод, выведя его из коллектора в соответствии с вашим проектом. Убедитесь, что вы оставляете постоянное пространство между каждой трубой, чтобы обеспечить равномерное распределение тепла. Закрепите трубопровод на уровне пола с помощью скоб для труб UFH и строительного степлера.

Закончив укладку трубы, верните ее в коллектор и подсоедините трубу к нижнему возвратному порту.

8. Проверьте систему

Проверьте правильность давления в системе и определите наличие утечек в коллекторе, трубопроводе или соединениях.

9. Установите краевую изоляцию (только в системах стяжек)

Кромочная изоляция обеспечивает компенсационный зазор для стяжки пола, когда он нагревается и остывает. Уложите изоляцию по периметру пола внутри и снаружи и закрепите скобами UFH. Обязательно вдавливайте его в изоляцию пола через каждые 1,5 м.

10. Уложите стяжку (в системах с стяжкой)

Уложите стяжку поверх трубопровода, убедившись, что вы правильно рассчитали количество стяжки для требуемой тепловой мощности. В идеале вам нужно от 40 Вт/м2 до 55 Вт/м2 тепла. Чем толще стяжка, тем дольше будет нагреваться пол. При правильной толщине стяжки пол прогревается примерно за час.

11. Подключение к котлу и термостату

Теперь вы готовы подключить коллектор к насосу котла и перепроверить правильность работы системы. Этот шаг, возможно, должен быть выполнен квалифицированным сантехником. Наконец, подключите термостат и выберите необходимые настройки.

Напольные покрытия для полов с подогревом

Теперь, когда вы знаете все этапы установки полов с подогревом, вам может быть интересно, какой тип напольного покрытия лучше всего подходит для вашего проекта. Мы составили подробное руководство по лучшим напольным покрытиям для полов с подогревом, которое отвечает на все ваши вопросы, связанные с напольными покрытиями, здесь: Лучшее напольное покрытие для полов с подогревом

Если вам нужна помощь с вашим проектом теплого пола, свяжитесь с нашей командой экспертов сегодня. Мы предоставляем бесплатные расценки и предлагаем специализированные услуги по проектированию. Мы даже предоставляем бесплатный дизайн CAD при каждой покупке комплекта для подогрева пола!

Свяжитесь с нами сегодня!

Часто задаваемые вопросы

Сколько времени занимает установка теплого пола?

Время, необходимое для установки теплых полов, зависит от размера и сложности установки. У обученного профессионального установщика может потребоваться один-два дня, чтобы установить одну систему для комнаты (одной зоны), тогда как у компетентного мастера на это может уйти до недели. Установка более крупного дома или коммерческого объекта может занять до пяти дней.

Нужны ли строительные нормы для теплых полов?

Строительные нормы и правила требуют, чтобы под системой подогрева пола имелся значительный уровень изоляции. Это ограничивает потери тепла вниз и повышает эффективность вашей системы, а также экономит ваши деньги на счетах за отопление.

Можно ли укладывать теплый пол поверх бетона?

Полы с подогревом можно успешно укладывать поверх существующей бетонной поверхности или чернового пола. Если у вас уже есть полированный бетонный пол, вы, вероятно, сможете установить изоляцию вместе с низкопрофильной системой подогрева пола.

Можно ли установить теплый пол в существующем доме?

Полы с подогревом могут быть успешно установлены в новых и старых домах, в том числе в различных проектах реконструкции. Большинство систем можно дооснастить существующими черновыми полами без необходимости земляных работ.

Какое основание лучше для теплого пола?

Наилучшей основой для теплого пола является слой водонепроницаемой мембраны, покрывающий чистый черный пол.

Поверх мембраны находится слой теплоизоляции хорошего качества, за которым следуют изоляционные плиты. Затем сверху устанавливается система теплого пола и закрепляется скобами, которые проникают в изоляционные плиты.



Как уложить пол на пол с подогревом

Пол с подогревом для ламината, винила и деревянных полов

Полы с подогревом становятся все более популярными как в новостройках, так и в проектах реконструкции. Часто люди считают, что этот вариант ограничивает их выбор напольного покрытия плиткой. Но знаете ли вы, что все ламинированные, деревянные и виниловые полы Quick-Step также подходят для полов с подогревом?

Различные типы напольного отопления и напольного охлаждения

Полы Quick-Step

можно использовать в сочетании с низкотемпературным теплым полом. Низкотемпературное отопление пола можно определить как систему обогрева пола, в которой обычная температура пола (= температура поверхности уложенного пола Quick-Step) не превышает 27°C.

Ваш пол Quick-Step можно укладывать на:

• Системы горячего водоснабжения:
  • Мокрые системы (встраиваемые в черновой пол)
  • Сухие системы
• Электрические системы:
  • Влажные системы (встраиваемые в черновой пол)
  • Сухие системы

Обязательно следуйте инструкциям по напольному отоплению, чтобы убедиться, что ваш пол совместим с вашей системой напольного отопления. Если у вас есть какие-либо вопросы, обратитесь в технический отдел Quick-Step.

Наши ламинатные и виниловые полы Quick-Step также совместимы с напольным охлаждением. Убедитесь, что используется подходящая подложка, чтобы иметь общую теплостойкость < 0,09 м² K/Вт.



Важность теплового сопротивления и изоляции

Чтобы пользоваться преимуществами напольного отопления, вам нужен пол с низким термическим сопротивлением , который пропускает тепло. Чем выше тепловое сопротивление, тем дольше будет прогреваться пол и тем менее эффективным будет ваш теплый пол.

Кроме того, важно разместить изоляционный слой под полом с подогревом . Таким образом, тепло отражается от изоляционного слоя и проходит через пол.

Виниловые полы Quick-Step

имеют самое низкое тепловое сопротивление среди всех полов Quick-Step и являются отличными проводниками тепла, что делает их идеально подходящими для полов с подогревом. Тем не менее, наши ламинированные и деревянные полы также предлагают подходящие и экономичные варианты.

Установка напольного отопления и напольного охлаждения



При укладке пола в сочетании с напольным отоплением или охлаждением важно соблюдать особые рекомендации для каждого типа пола.



• Полы ламинат и подогрев пола

  Все ламинированные полы Quick-Step можно использовать в сочетании с «низкотемпературным» напольным отоплением. Всегда убедитесь, что вы укладываете ламинат «плавающим», и обязательно выбирайте правильную подложку.

  Больше информации

  Все ламинированные полы Quick-Step можно использовать в сочетании с «низкотемпературным» напольным отоплением. Всегда убедитесь, что вы укладываете ламинат «плавающим», и обязательно выбирайте правильную подложку.

  Дополнительная информация

• Виниловые полы и полы с подогревом

  Винил является отличным проводником тепла и поэтому особенно подходит для укладки на «низкотемпературные» полы с подогревом. В наших роскошных виниловых коллекциях каждый найдет что-то для себя.

  Больше информации

  Винил является отличным теплопроводником и поэтому особенно подходит для укладки на «низкотемпературные» полы с подогревом.
