Оптимальный шаг укладки теплого пола: Виды труб и расчет

Содержание

1. Виды трубопроводов для водяной системы
- 1.1. Полипропиленовые
- 1.2. Полиэтиленовые
- 1.3. Нержавеющие
- 1.4. Медные
2. Способы укладки труб под напольным покрытием
- 2.1. Улитка
- 2.2. Змейка
3. Данные для расчета длины трубопровода
- 3.1. Длина трубы для контура
- 3.2. Шаг укладки теплого пола
- 3.3. Онлайн калькулятор для расчета

Водяной теплый пол уже достаточно долгое время занимает лидирующие места на потребительском рынке. Он достаточно надежен и экономичен при эксплуатации, имеет качественный обогрев здания и удобен при использовании. Но все эти качества напрямую зависят от правильного расчета рабочего материала, на который влияет шаг укладки труб водяного теплого пола.

Виды трубопроводов для водяной системы

В настоящее время потребительский рынок предлагает несколько вариантов материалов и комплектующих для водяной системы отопления.

При выборе трубопровода для теплого пола, нужно отталкиваться от их стоимости, характеристик и срока эксплуатации.

Рассмотрим самые распространенные виды трубопроводов и их характеристики.

Полипропиленовые

В магазине стройматериалов можно встретить два варианта труб из полипропилена, такие как металлополимерные и полимерные. Характеризуются они хорошей устойчивостью к коррозии, стойкостью к абразивному действию теплоносителя и прочному верхнему слою, который не деформируется при контакте с цементным раствором. Производители металлопластиковых трубопроводов гарантируют, что они прослужат около 40 – 45 лет, полимерные изделия более – 50 лет.

Полиэтиленовые

Отличительной особенностью этих труб заключается в том, что для провидения монтажа не понадобятся комплектующие соединения. Стыковка изделий осуществляется с применением паяльника. Для эластичности трубопровода, достаточно будет прогреть его феном. Полиэтиленовые изделия надежны и прочны, но для водяного пола они должны обязательно иметь армирующий слой.

В среднем срок эксплуатации трубопровода составляет – 50 лет.

Нержавеющие

Гофрированные трубы из этого материала считаются самыми долговечными, срок их эксплуатации до сих пор не установлен. Они не поддаются коррозии, не деформируются от высокой температуры и не перемерзают при заморозках. Гибкость материала, позволяет трубопровод укладывать шагом разной величины, что упрощает монтажные работы. Единственным недостатком нержавеющих труб считается то, что их уплотнительные резинки имеют эксплуатационный срок всего 30 лет.

Медные

По отзывам потребителей, трубы из этого материала имеют самую высокую теплоотдачу. С ними можно использовать такие теплоносители как тосол или антифриз. Они удобны в эксплуатации. За счет своего оптимального размера, при монтаже не снижается прочность бетонной стяжки. Срок их эксплуатации около 60 лет.

Помимо приведенных характеристик, при выборе труб для укладки теплого пола, необходимо обратить на их технические параметры. Они должны соответствовать следующим требованиям:

Линейное расширение не более — 0, 055 мм/мК;
Теплопроводность не менее – 0,43 Вт/мК;
Диаметр – от 1,6 см до 2 см.

Также стоит обратить внимание на их предназначение. Многие новички допускают большую ошибку, выбирая для теплых полов, обычные водопровода для горячей воды. Поэтому, перед покупкой очень важно ознакомиться с прилагаемой инструкцией, где можно будет убедиться, что изделие подходят для системы отопления.

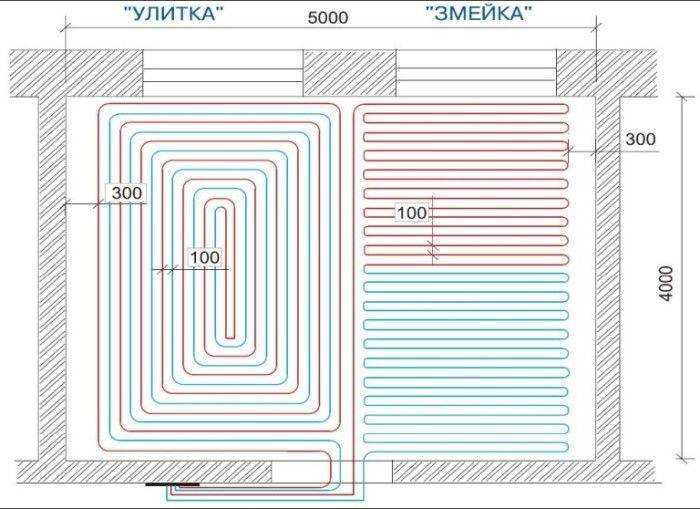

Способы укладки труб под напольным покрытием

Укладку теплоносителей водяного пола, можно выполнить несколькими способами. Самыми распространенными укладками считаются «улитка» и «змейка». Каждый вид имеет свои преимущества и недостатки, поэтому стоит рассмотреть их более подробно.

Улитка

Такой метод укладки еще называют – ракушка. Выполняется контур по полу в форме спирали так, чтобы между теплоносителями проходила обратка, по которой будет протекать остывшая жидкость. Такой способ монтажа достаточно прост, для того чтобы его выполнить без услуг специалиста. Однако, при большом шаге укладки водяного теплого пола, появятся холодные зоны на основании помещения. Поэтому шаг между трубопроводами не должен превышать 10 см.

Змейка

Такой монтаж теплоносителей может выполняться обычной или двойной укладкой по всей площади помещения в виде колец. Самостоятельно выполнить такую укладку достаточно сложно, поэтому были разработаны специальные маты для крепления труб со специально фиксирующими элементами. Поэтому при выборе этого метода, стоит быть готовым к дополнительным затратам. Но если учесть то, что шаг укладки труб теплого пола выполняется на большем расстоянии, можно будет значительно сэкономить на затратах трубопроводов.

И так, определившись с выбором и укладки труб водяного теплого пола, можно непосредственно приступить к подготовке расчета длины рабочего материала, для определенной комнаты помещения.

Данные для расчета длины трубопровода

Для того, чтобы рассчитать длину трубопроводов для определенного пространства помещения понадобятся следующие данные: диаметр теплоносителя, шаг укладки трубы теплого пола, обогреваемая поверхность.

Длина трубы для контура

Длина теплоносителя напрямую зависит от внешнего диаметра трубы. Поэтому, если на начальном этапе упустить этот момент расчета, появятся затруднения с циркуляцией воды, что в свою очередь приведет к некачественному обогреву пола. Рассмотреть допускаемые нормы сечения трубы теплого пола и его длинны можно по следующей схеме.

Внешний диаметр трубы	Максимальная величина трубы
1,6 – 1,7 см.	100 – 102 м.
1,8 – 1,9 см.	120 – 122м.
2 см.	120 – 125 м.

Но так, как контур должен быть выполнен из цельного материала, на количество контуров для обогревающей площади, будет влиять шаг укладки водяного теплого пола.

Шаг укладки теплого пола

От шага укладки будет зависеть не только длина трубопровода, но и мощность теплоотдачи. Поэтому при правильно произведенном монтаже теплоносителей можно будет сэкономить на потребляемой энергии теплых полов.

Рекомендуемый шаг укладки труб теплого пола считается 20 см. Этот показатель обуславливается тем, что при его применении происходит равномерный обогрев пола, а также упрощаются монтажные работы. Помимо этого показателя также допускаются следующие нормы: 10 см. 15 см. 25 см. и 30 см.

Приведем наглядный пример, расход трубопровода при оптимальном шаге теплого пола.

Шаг, см.	Расход рабочего материала на 1 кв.м., м.
10 — 12	10 – 10,5
15 — 18	6,7 – 7,2
20 — 22	5 – 6,1
25 — 27	4 – 4,8
30 — 35	3,4 – 3,9

При более плотной укладке повороты изделия будут петлеобразные, что затруднит циркуляцию теплоносителя. А при большем шаге монтажа прогрев помещения будет не равномерным.

Онлайн калькулятор для расчета

Так как контур теплого пола должен максимально захватывать общую площадь помещения, необходимо составить схему его расположения.

Для этого понадобится миллиметровый лист бумаги и карандаш. Схема составляется в следующем порядке:

На бумаге рисуется общая площадь помещения.
Измеряются размеры габаритной мебели и напольной электротехники.
В соответствующем расположении все измерения переносятся на бумагу.
Категорически запрещено, чтобы теплоноситель проходил с близким расположением к стенам, поэтому вдоль всей нарисованной площади делается отступ в 20 см.

Заштриховав все нанесенные измерения и отступы, можно визуально посчитать площадь помещения, где будут располагаться теплоносители.

Итак, зная все необходимые данные, можно приступить к непосредственному расчету рабочего материала системы отопления.

Высчитывается длина по следующей формуле:

Д = Р/Т ˟ k, где:

Д – длина трубы;

Р – обогреваемая площадь помещения;

Т – шаг трубы для теплого водяного пола;

k – показатель запаса, находящийся в промежутке 1,1-1,4.

АдминАвтор статьи

Понравилась статья?

Поделитесь с друзьями:

Какой шаг укладки делать в теплом полу 7, 10, 12, 15 или 20 см? Какое значение имеет расстояние кабеля?

Работаем без выходных 24/7

6:00 — 23:00

Терморегулятор в подарок

При покупке от 2900 грн.

Скидки льготникам

Пенсионеры, многодетные семьи и т.д.

Бесплатная доставка

При сумме заказа от 1000 грн.

Home
Какой шаг укладки делать в теплом полу 7, 10, 12, 15 или 20 см?

Топ 5 статтей

Обзор стоимости теплых полов за м2, стоимость монтажа
Монтаж электрического и водяного теплого пола своими руками
Какой теплый пол лучше
Какое напольное покрытие можно использовать для теплого пола?!
Во сколько обойдется отопление теплым полом в месяц

Поставьте лайк, поблагодарите автора за его труд!

Скачать инструкцию по водяному и электрическому ТП

Скачать розничный прайс по ТП

Популярные
Хиты продаж

Какой шаг укладки делать 7, 8, 10, 12, 15 или 20 см?

Покупая водяной тёплый пол или электрический в виде нагревательного кабеля мы часто сталкиваемся с такой задачей — определения шага укладки для кабеля или трубы. Итак начнем укладки для электрического напольного отопления. Во-первых стоит отметить то, что нагревательный кабель может размещаться как в стяжке так и в плиточном клею. Начнем с нагревательного

кабеля под стяжку, так как стяжка является рассеиваетелем и тепло-распределителем нагревательный кабель тут можно укладывать с более широким витком, таким образом под стяжку укладываю нагревательный кабель от 16 Вт и выше, при этом шаг укладки может быть 10 см если вам нужна мощность 180-200 Вт на квадрат.

Расстояние 12 см:

Далее наиболее оптимальным является укладка — 12 см, таким образом добиваются мощность 150-160 ватт на квадратный метр. Если у вас не первый этаж или очень низкие теплопотери, вы не собираетесь отапливаться теплым полом и не желаете делать поверхность в 35 градусов, то можно устанавливать укладку и 15 см. Что даст возможность при мощности кабеля 16-18-20 Вт иметь примерно 130 ватт на квадратный метр, компенсируя тем самым минимальные теплопотери.

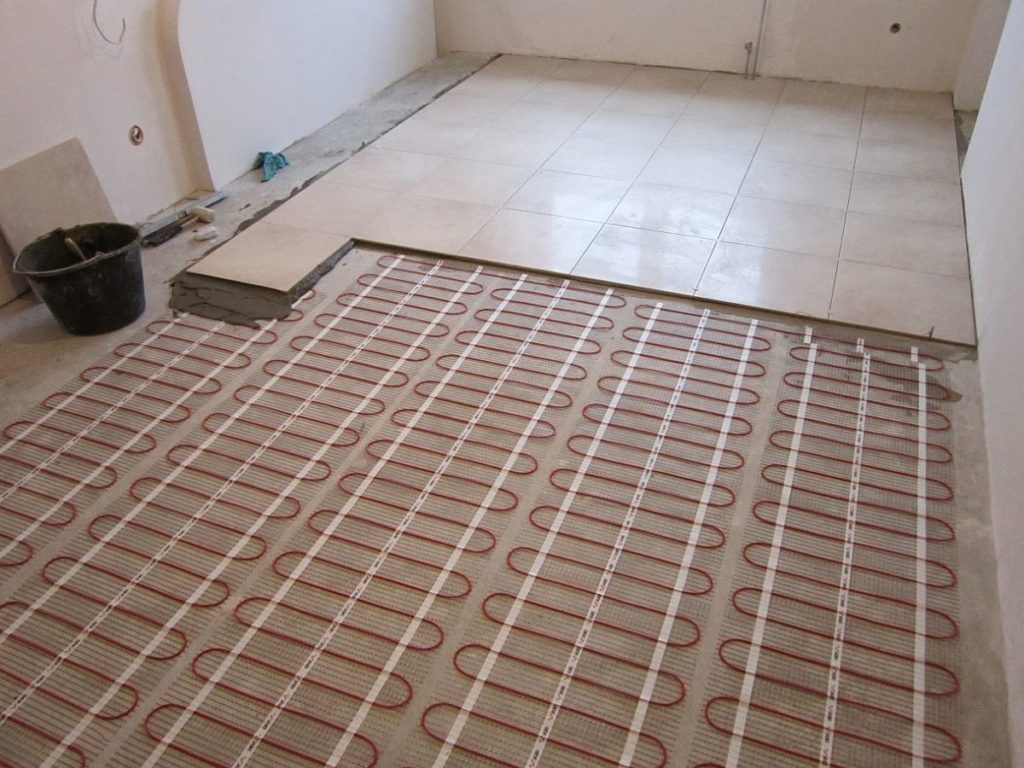

Если же вы решили укладывать нагревательный кабель под плитку в плиточный клей,

то здесь также стоит отметить тот нюанс, что существует два кабеля точнее два типа кабеля по мощности. Первый — это кабель мощностью 10-12 Вт на погонный метр у них используется виток укладки примерно 7,5 см максимум 10 см (10 не желательно, это будет в лучшем случае 120 вт на квадратный метр). Есть кабели которые имеют мощность свыше 15 Ватт на погонный метр, это может быть и 18 ваттный кобель, их толщина 4 мм позволяет быть уложены в слой плиточного клея, здесь используется шаг 10 см. Можно также использовать 7.5 см , но это будет очень большая мощность.

Шаг укладки 7,5 см:

Как надежны терморегуляторы, можно ли их починить? — читать

В водяном напольном отоплении, который используется в домашних условиях есть три типа шаги укладки трубы. Поговорим о 16 трубе. Наиболее распространенным шагом укладки является шаг в 15 см, он показал себя наилучшим образом и является самым оптимальным. Если у вас очень большие теплопотери, то можно использовать шаг 10 см, шаг 10 см зачастую используется в локальных местах например, в зоне где повышенная влажность или слишком холодно.

Рассмотрим случай где окна длинной в пол или есть какая-то очень холодная стена. Рекомендуем в таком случае ближайшие пол метра от них делать с шагом укладки 10 см, всё остальное делать 15 см. Если теплый пол является не основным отоплением и нужно минимальный подогрев или вы желаете сэкономить на трубе, то может быть использован шаг укладки 20 см. В таком случае следует помнить — нужно больше стяжки, чтобы не было тепловой зебры, 6-7 см. Не желательно делать шаг более 20 см, более 20 см применяют с трубами больше чем 16 диаметр, это может быть трубы 20 диаметра и используются они для промышленных помещений.

Труба с шагом укладки 15 см:

Часто задаваемые вопросы

— Теплый пол может прослужить 50-70 лет без проблем.

— Для маленьких площадей локально – электрический, для отопления дома – водяной.

— Да, теплым полом можно управлять через WiFi и подключать к умному дому.

Если эта статья оказалась для Вас полезной, сделайте себе репост.

Полезная информация по теплому полу

Heattherm — теплый пол двужильный кабель и мат
ThermoPEX для теплого пола — оптимальный вариант для дома
Бобышки для теплого пола. Маты с бобышками что это?
Боится ли теплый пол воды. Может ли ударить током?
Виды электрических теплых полов
Во сколько обойдется отопление теплым полом в месяц
Водяной теплый пол в деревянном доме
Водяной теплый пол под ламинат. Стоит ли?
Водяной теплый пол. Преимущества и недостатки.
Время монтажа теплого пола. Сколько займет?
Выбор электрического и водяного теплого пола
Где установить гребенку или коллектор теплого пола?
Для какого теплого пола подходит инфракрасная пленка?
Для чего нужен кислородный барьер?
Для чего нужен насос в коллекторе?
Для чего нужна демпферная лента в теплом полу
Для чего нужны расходомеры в теплом полу?
Зачем нужны расходомеры, смесительный узел и евроконус?
Как выбрать мощность теплого пола
Как выбрать нагревательный мат теплого пола
Как выбрать насос для водяного теплого пола?
Как выбрать насос теплого пола. База насоса
Как делать первое включение теплого пола?
Как дешево, экономно сделать теплый пол?
Как заменить датчик теплого пола если он замурован?
Как купить надежный теплый пол?
Как надежны терморегуляторы? Ремонт и замена регулятора
Как отличить стержневой теплый пол от подделки?
Как подключить датчик теплого пола?
Как проверить роботу монтажников по теплому полу?
Как работает система водяного теплого пола? Принцип работы
Как рассчитать количество контуров гребенки?
Как рассчитать количество контуров коллектора?
Как рассчитать количество трубы на квадратный метр?
Как рассчитать материалы на водяной теплый пол?
Как сделать теплый пол если нельзя сделать стяжку!?
Какая должна быть стяжка для теплого пола
Какие бывают виды теплого пола?
Каким должен быть бетон и стяжка теплого пола?!
Какого цвета выбрать трубу теплого пола?
Какое напольное покрытие можно использовать для теплого пола?!
Какое напольное покрытие можно использовать для теплого пола?!
Какое напольное покрытие можно использовать для теплого пола?!
Какой должна быть температура теплого пола
Какой кабель подходит под плитку, а какой в стяжку?
Какой котел лучше использовать для теплого пола?
Какой крепеж используется в водяных теплых полах
Какой теплый пол лучше выбрать под плитку?!
Какой теплый пол лучше? Какой выбрать водяной или электрический
Какой шаг укладки делать в теплом полу 7, 10, 12, 15 или 20 см?
Какую подложку для теплого пола выбрать?
Калькулятор теплого пола
Когда целесообразен монтаж водяного теплого пола ?
Контура теплого пола, какие бывают?
Куда девать остаток нагревательного кабеля . Можно ли резать?
Латунь или нержавейка? Какая гребенка лучше?
Лучшие водяные теплые полы и их рейтинг
Лучшие электрические теплые полы и их рейтинг!
Маты с бобышками для водяного теплого пола. Что это?
Минусы и недостатки водяного теплого пола
Можно ли … теплый пол? Ответы!
Можно ли подключить радиатор к коллектору?
Можно ли ремонтировать теплый пол, нагревательный мат и кабель?
Монтаж
Монтаж ламината на теплый пол своими руками
Монтаж стержневого теплого пола?
Монтаж электрического и водяного теплого пола своими руками
Обзор стоимости теплых полов за м2, стоимость монтажа
Основание под водяной теплый пол. Виды и способы укладки.
Основные составляющие водяного теплого пола.
Особенности конструкции бойлеров Ento
Отличие двужильного от одножильного нагревательного кабеля?
Отличие механического терморегулятора от программируемого
Отличие сплошной пленки от классической полосочной?
Отопление дома теплым полом. Стоит ли?
Отопление теплым полом
Отчет об отправке
Официальный сайт теплого пола
Перегревается ли стержневой теплый пол?
Плиточный клей для теплого пола, какой использовать?
Плюсы и минусы электрических и водяных теплых полов
Подключение электрического и водяного теплого пола
Подложка под водяной теплый пол. Для чего она нужна?
Почему мат теплого пола, не кабель?
Почему электрический теплый пол не греет
Правильный водяной и электрический теплый пол
Правильный шаг укладки водяного и электрического теплого пола
Преимущества водяного теплого пола перед радиаторным отоплением.
Преимущество стержневого теплого пола
Прогреет ли теплый пол 5-6 см стяжки?
Проектные работы
Расчет теплого пола водяного и электрического
Ремонт нагревательного кабеля теплого пола
Ремонт электрического и водяного теплого пола
С чего состоит система водяного теплого пола
Система водяных и электрических теплых полов
Система управления водяным теплым полом. Что такое сервопривод?
Сколько потребляет нагревательный кабель? Его мощность.
Сколько потребляет теплый пол?
Сколько энергии потребляет пленочный теплый пол?
Способен ли терморегулятор экономить электричество?
Справочная
Стандартная пленка Felix Excel и ее конструкция
Стоит ли экономить на терморегуляторе?
Схема укладки теплого пола
Сшитый полиэтилен для теплых полов. Какие трубы выбрать?
Сшитый полиэтилен или металлопластик? Какую трубу выбрать?
Тепло инфракрасного от инфракрасного теплого пола Felix Excel
Теплоизоляция под плитку для теплого пола
Теплые полы в гипермаркете
Теплый пол 27 ua или 24 на 7, длительность работать?
Теплый пол без стяжки
Теплый пол в бане и сауне, как реализовать?
Теплый пол в ванной и санузле. Как реализовать?
Теплый пол в ванную электрический и водяной
Теплый пол в стяжку водяной и электрический
Теплый пол в частном доме
Теплый пол и его эпицентр температуры
Теплый пол из металлопластиковых труб
Теплый пол на балконе и лоджии. Как осуществить?
Теплый пол на кухне. Где можно размещать?
Теплый пол от печки или камина, как сделать?
Теплый пол от Розетки
Теплый пол от центрального отопления или котла
Теплый пол под деревянный пол
Теплый пол под ковролин
Теплый пол под ламинат
Теплый пол под линолеум
Теплый пол под линолеум на деревянный пол
Теплый пол под плитку
Теплый пол своими руками
Теплый пол, цена на 2020 год. Обзор цен теплых полов
Терморегулятор водяного теплого пола. Какой выбрать?
Типы изоляции теплого пола. Фторопласт, тефлон, эластомеры
Труба для теплого пола 16 диаметра
Труба теплого пола 14, 16, 17, 18, 20 диаметра, какую выбрать?
Укладка теплого пола, как осуществить? Как правильно сделать
Управление теплым полом. Какие бывают системы?!
Устройство теплого пола водяного и электрического
Утепление и подложки под теплый пол
Чем гребенка отличается от коллектора?
Чем зафиксировать трубу теплого пола?
Чем и как закрепить нагревательный кабель теплого пола
Чем отличается нагревательный мат от кабеля?
Что лучше водяной теплый пол или электрический?
Что подобрать для теплого пола без стяжки?
Шаг укладки теплого пола электрического и водяного?! Расчет
Электрический теплый пол плюсы и минусы
Консультация
Тестовая статья
Доставка и оплата
Сотрудничество теплый пол оптом
Документация
Водяной теплый пол в многоэтажном доме и в квартире. Подключение
Как сделать замер площади под теплый пол самостоятельно?
Можно ли укорачивать нагревательный кабель или мат теплого пола?
Связаться с нами

Спасибо за Ваш заказ!

Мы свяжемся с Вами в самое ближайшее время.

Как укладывать теплые полы — Forbes Home

Время работы: от 2 до 4 часов
Общее время: До 3 дней
Уровень мастерства: Средний
Стоимость проекта: От 300 до 600 долларов США за 100 квадратных футов на материалы

ЭТО РЕКЛАМА, А НЕ РЕДАКЦИОННОЕ СОДЕРЖАНИЕ. Обратите внимание, что мы получаем компенсацию за любые продукты, которые вы покупаете или подписываетесь через эту рекламу, и эта компенсация влияет на ранжирование и размещение любых предложений, перечисленных здесь. Мы не предоставляем информацию о каждом доступном предложении. Информация и суммы сбережений, изображенные выше, предназначены только для демонстрационных целей, и ваши результаты могут отличаться.

Сравните предложения лучших местных подрядчиков по напольным покрытиям

Бесплатная смета без обязательств

Найти подрядчика

Ваш пол заставляет вас мерзнуть? Полы с подогревом — это то, что сделает ваши холодные полы комфортными и теплыми. Для использования как в качестве основной, так и в качестве дополнительной системы отопления, лучистое отопление пола может быть установлено во время строительства дома, но обычно добавляется к существующим полам с умеренной легкостью и всего несколькими инструментами. В этой статье мы обсудим, как установить теплый пол двумя разными способами, чтобы покрыть 100 квадратных футов существующего пола.

Типы полов с подогревом

Существует два типа полов с подогревом. Это гидронические (горячие воды) системы и электрические системы. Внутри этих двух типов существует несколько способов установки. Ниже вы найдете инструкции по установке самых простых способов дооснащения обоих типов на существующем полу. Оба являются экономически эффективными способами сделать ваши полы более удобными и привлекательными.

Когда укладывать пол с излучающим теплом

Модернизация излучающего тепла в существующие полы является обычным делом, особенно во время реконструкции. Если у вас есть возможность, лучшее время для установки лучистого тепла — до завершения строительства дома или пристройки. Тем не менее, укладка напольного покрытия с подогревом может выполняться в любое время, следуя этим рекомендациям.

Соображения безопасности

Стандартные меры предосторожности являются правилом при использовании электроинструментов. Выбор установки электрического теплого пола потребует работы с электропроводкой 110 В. Соблюдайте все правила электробезопасности.

Водяные системы напольного отопления требуют сантехнических подключений к бойлеру или водонагревателю. Выполнение этих соединений возможно для хорошо квалифицированного мастера, но для большинства домовладельцев лучше оставить это профессионалам.

Инструменты

Защитные очки
Маркер
Электродрель
Мощный степлер
Различные ручные инструменты

Инструменты для обогрева пола Hydronic

Сантехнические инструменты PEX
Сверло 7/8 дюйма (лопата или Форстнер)

Материалы для обогрева полов Hydronic

Трубки PEX для защиты от кислорода (примерно 150 погонных футов на 100 кв. футов площади пола)
Сантехнические фитинги PEX
Алюминиевые пластины теплопередачи
Изоляционные плиты из стекловолокна

Электрические инструменты для обогрева пола

Смесительная насадка для дрели
Ведро для смешивания на пять галлонов
Электромонтажные инструменты

Электрические материалы для обогрева полов

Электрические кабели или маты для лучистого тепла
Состав для выравнивания пола (пять мешков по 50 фунтов)
Термостат, совместимый с теплым полом

Инструкции по установке напольных покрытий Hydronic Radiant Floors

Для следующего метода требуется доступ к пространству между балками под полом, который необходимо нагреть. Лучше всего подходит для домов с незавершенным подвалом. Вы можете удалить гипсокартон потолка для доступа, но его замена может быть сложной или дорогой.

1. Шаблон макета

Из-под пола в подвале отметьте маркером макет на потолке. Сделайте отметки с шагом от шести до восьми дюймов, где будут размещены тепловые трубки. Также отметьте места, где трубы будут проходить через балки пола.

2. Просверлите отверстия

Просверлите отверстия диаметром 7/8 дюйма в балках, через которые будут проходить трубки. Обязательно соблюдайте местные строительные нормы и правила в отношении количества и расположения отверстий. Пропустите этот шаг, если у вас есть балки пола ферменного типа, распространенные в новых постройках.

3. Установите трубку PEX

По одной секции за раз вставляйте трубку PEX в алюминиевые пластины теплопередачи. Прикрепите их к нижней стороне пола прочными скобами, следуя отмеченному шаблону. По мере продвижения пропустите трубку PEX через ранее просверленные отверстия. Оставьте около двух футов дополнительных трубок на обоих концах для подключения горячей воды позже.

4. Установите изоляцию

. Установите изоляционные плиты лицевой стороной к себе и скрепите скобами. Оставьте дополнительные два фута тепловых трубок открытыми.

5. Подсоедините водопровод к источнику тепла

Подсоедините водопровод к системе котла или специальному водонагревателю. Это хорошее время, чтобы вызвать профессионала, если вы не знакомы с контурами водяного отопления.

Использование капитала вашего дома — это простой способ финансировать новые этажи!

Пройдите предварительную квалификацию за считанные минуты, нажав на свой штат.

Учить больше

Инструкции по установке электрических обогреваемых полов

Этот метод лучше всего подходит для домов, где доступ к пространству под полом ограничен или отсутствует. Для достижения наилучших результатов любой существующий пол необходимо снять до основания.

1. Подготовьте рабочее место

Снимите существующее напольное покрытие до основания и подметите.

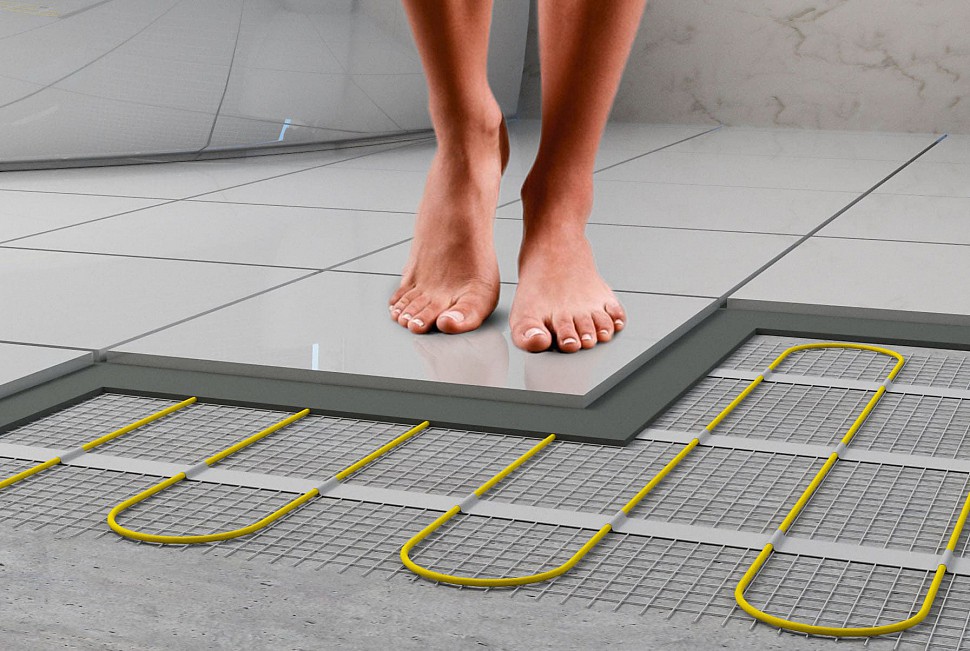

2. Разложите маты или кабели электрического обогрева

Разложите маты или кабели электрического обогрева так, чтобы они покрыли желаемую площадь пола. Не перекрывайте какую-либо часть матов. Прикрепите или прикрепите маты или кабели к основанию в соответствии с инструкциями производителя.

Поместите термопару, поставляемую с матами, на расстоянии не менее 12 дюймов от любых стен и как можно ближе к центру пола.

Соберите провода от термопары и от каждого мата. Проведите их вдоль стены туда, где будут выполняться электрические соединения. Изолируйте три фута каждого провода, прикрепив их скотчем к стене над полом. Это будет важно для следующего шага.

3. Выровняйте пол

Следуя инструкциям на упаковке, смешайте и равномерно налейте смесь для выравнивания пола по всему полу. Продолжайте добавлять, чтобы достичь толщины ¼ дюйма или до тех пор, пока маты или кабели не будут полностью погружены в воду. Дайте составу высохнуть в покое в течение 24–72 часов.

4. Подсоедините электричество

Подсоедините провода от всех матов к электрической цепи дома, соблюдая правила строительства. Подсоедините провод термопары к термостату, следуя прилагаемым инструкциям по подключению. Это хорошее время, чтобы вызвать профессионала, если вы не знакомы с процедурами электропроводки.

5. Установка нового пола

Теперь ваш пол готов к новому покрытию. Плитка, ламинат, винил, линолеум, даже ковер с плотной подкладкой — все это хорошие варианты. Покрытия можно укладывать непосредственно поверх выравнивающей смеси после ее отверждения. Избегайте проникновения в новое основание прихваточных планок или других крепежных элементов, чтобы не повредить электрические компоненты.

Опция

Электрические нагревательные кабели и маты также могут быть установлены в пространстве между балками под полом. Прикрепите кабели или маты к нижней стороне пола и проволокой, как обычно. Следуйте приведенным выше рекомендациям, чтобы изолировать пространство между балками.

Когда следует обращаться к специалисту

Выполнение большей части работ самостоятельно сократит расходы на теплоизлучающие полы примерно наполовину. Но большинство домовладельцев предпочитают нанимать профессионала для подключения нового водяного отопления к существующему источнику горячей воды. Подключение компонентов электрического обогрева пола к существующей проводке — простой процесс, если вы имеете опыт работы с проводкой. Если нет, наймите электрика, чтобы сделать окончательные соединения.

В старых домах помните о возможном присутствии асбеста в старых напольных покрытиях. Если есть подозрения на наличие асбеста, вызовите профессионала, чтобы проверить и снять напольное покрытие, если это необходимо.

Сравните предложения от лучших местных подрядчиков по напольным покрытиям

Бесплатно, оценка без обязательств

Найти подрядчика

Ваш дом. Ваши решения. Наша поддержка.

Получите советы экспертов по вашему дому, советы по дизайну, сколько нужно платить профессионалам и наймите экспертов, доставляемых вам ежедневно.

Спасибо и добро пожаловать в сообщество Forbes Home Improvement!

Я согласен получать информационный бюллетень Forbes Home по электронной почте. Пожалуйста, ознакомьтесь с нашей Политикой конфиденциальности для получения дополнительной информации и подробностей о том, как отказаться.

Руководство по системе обогрева пола

В холодную погоду люди чаще заболевают кашлем и проблемами с легкими, страдают психическими заболеваниями и подвергаются отравлению угарным газом из-за плохо обслуживаемых систем отопления. Системы напольного отопления являются одним из наиболее эффективных и действенных способов обогреть ваш дом, особенно в холодном климате, где температура может опускаться до нуля в течение зимнего сезона. Узнайте больше о них здесь.

Что такое пол с подогревом?

Теплый пол — это система лучистого отопления, которая помогает равномерно распределять тепло по помещению. Он может использоваться как первичный или вторичный источник тепла и часто используется в сочетании с другими видами отопления, такими как печи с принудительной подачей воздуха или бойлеры. Если вы ищете энергосберегающий вариант для своего дома, это может быть то, что вам нужно.

Как работает пол с подогревом?

Наиболее распространенным типом напольного отопления является лучистое отопление. Системы лучистого обогрева пола равномерно распределяют тепло по помещению и могут использоваться с различными напольными покрытиями, такими как плитка, ламинат и твердая древесина. Лучистый теплый пол работает за счет циркуляции теплой воды по ряду труб, установленных под полом.

Тепло от воды нагревает пол и излучается наружу, обеспечивая равномерный источник тепла. Нет необходимости в каких-либо внешних вентиляционных отверстиях или вентиляторах. Если у вас есть изоляция в вашем доме, это также поможет сохранить нагретый воздух, чтобы вы всегда поддерживали комфортную температуру.

Если вы живете в старом здании, обязательно поговорите со специалистом, прежде чем устанавливать теплый пол в вашем доме, потому что этот тип системы может потребовать более сложной установки, чем другие типы напольного отопления.

Какие существуют типы систем напольного отопления?

Влажные и сухие – это две основные классификации систем напольного отопления. Точно так же, как радиаторы нагревают систему, вода или электричество циркулируют через них и нагревают систему. Давайте обсудим их.

Система водяного отопления пола

Система водяного отопления пола состоит из ряда труб, которые подсоединяются непосредственно к бойлеру и используются для циркуляции горячей воды по всему помещению. Радиаторы не так эффективно распределяют тепло, как системы напольного отопления, а это означает, что системы напольного отопления могут использовать воду, нагретую при более низкой температуре, чем обычные радиаторы. Из-за этого эффективность вашего котла увеличится как прямой результат.

Установка представляет собой наиболее серьезную проблему для мокрых систем по сравнению с сухими системами. Поскольку водопроводные трубы значительно прочнее электрических кабелей, для установки системы требуется достаточно места. В результате затраты, как правило, выше.

Указывает на то, что поверхность земли или пола может потребовать небольшой регулировки высоты. В результате мокрые системы рекомендуются для использования в новых домах. Процесс дооснащения мокрой системы непрост, и устанавливать ее без посторонней помощи не рекомендуется.

Сухая система напольного отопления

Сухая система напольного отопления характеризуется использованием сети проводов, которые располагаются под полом и равномерно прогреваются. У вас есть возможность установить нагревательные маты, которые охватывают большие площади, или отдельные провода, в зависимости от конфигурации помещения, в котором вы хотите установить сухую систему. Отдельные провода можно скрутить и использовать таким образом, чтобы получить доступ к более ограниченным областям. Из-за своих стандартных размеров нагревательные маты обычно имеют более низкую цену.

Провода для сухой системы часто располагаются поверх изоляционного слоя и могут протискиваться под различными типами полов. Поскольку сами электрические провода очень тонкие, их установка намного проще и дешевле, чем установка мокрой системы. Однако из-за того, что им требуется электричество, стоимость их эксплуатации может быть выше. Следовательно, они больше подходят для использования в ограниченном пространстве.

Преимущества систем напольного отопления

Рекомендуется подумать об установке напольного отопления в вашем доме по ряду различных причин, в том числе для повышения эффективности вашей системы отопления и увеличения стоимости вашего имущества. В результате ниже приводится список наиболее важных преимуществ.

Комфорт

Пол с подогревом обеспечивает более комфортный уровень тепла и более приятную температуру окружающей среды, чем радиаторы, благодаря более естественному внешнему виду. Полы с подогревом генерируют лучистое тепло, подобно солнцу, тогда как радиаторы нагревают воздух в процессе конвекции, при котором холодный воздух перемещается по полу и вверх. Весь пол обогревается, чтобы обеспечить равномерное распределение тепла. Кроме того, у вас будет прекрасный поджаренный пол.

Эффективность

Системы напольного отопления, в отличие от систем, работающих на газе или котлах, экономичны и эффективны в использовании энергии. Прежде чем они смогут эффективно обогревать помещение, традиционные радиаторы необходимо довести до температуры до 167 градусов по Фаренгейту. Если у вас есть система лучистого отопления, температура должна достигать около 84 градусов по Фаренгейту, чтобы вся комната была теплой.

При использовании системы отопления, основанной на воздуховодах, всегда будут потери в воздуховодах. С другой стороны, если у вас лучистое отопление, полы будут нагреваться напрямую, что приведет к меньшим потерям энергии. Поскольку они настолько эффективны в сохранении энергии, лучистые полы могут снизить ежегодные расходы на отопление в среднем на 15%.

Стиль

Так как вам не понадобятся радиаторы, если у вас есть пол с подогревом, у вас будет больше места на стене и полу для работы, что отлично подходит для декорирования. Поскольку система «невидима», у вас больше свободы в дизайне интерьера вашего дома, что делает его идеальным для жизни в открытой планировке.

Оздоровление и управление рисками

На самом деле, теплый пол полезен для здоровья. Окружающая среда более благоприятна для мебели из-за умеренной жары и низкой влажности, в результате чего меньше циркулирует пыль и клещи. Это приводит к более чистому воздуху, который также менее аллергенен, что делает его отличной средой для людей, страдающих аллергией. Удаление радиаторов также гарантирует, что пожилые люди и дети не будут подвергаться опасности из-за горячих или неровных поверхностей.

Меньше ограничений в области дизайна интерьера

Пол с подогревом позволяет использовать все пространство, не ограничиваясь громоздкими радиаторами, установленными на стенах. Когда вам не нужно беспокоиться о дизайне вокруг радиаторов, у вас больше свободы для создания всего, что вы хотите, в своем пространстве.

Меньше обслуживания

Системы напольного отопления, работающие от бесплатного электричества, обычно не требуют какого-либо постоянного обслуживания или ремонта. После установки они не нуждаются в каком-либо обслуживании. Таким образом, они являются удобным и не требующим особого ухода выбором для обогрева вашего дома.

Простота установки и сборки

Систему подогрева пола легко установить. Есть варианты как для профессионалов, так и для любителей. Есть шаги, которые вы можете выполнить, чтобы настроить его самостоятельно. Важно обратиться к профессиональному установщику, если у вас нет идеи сделать это самостоятельно.

Недостатки системы теплого пола

Несмотря на то, что лучистое отопление пола имеет много преимуществ, существуют и определенные недостатки, которые следует учитывать. Среди них:

Замена старого пола

Если вы хотите установить систему подогрева пола, ваш текущий пол нужно будет снять и заменить, поэтому планируйте заранее. По этой причине лучше устанавливать системы подогрева пола, когда вы уже находитесь в процессе ремонта или укладки нового пола.

Время установки

В большинстве случаев вам потребуется нанести самовыравнивающуюся смесь поверх вашей системы подогрева пола. Перед укладкой напольного покрытия самонивелирующаяся смесь должна полностью высохнуть. Процесс сушки обычно занимает от одного до двух дней. Процесс установки займет немного больше времени, если вы решите использовать систему, использующую воду.

Как выбрать систему теплого пола

Вы приняли решение сделать свой дом более комфортным, установив полы с подогревом, но не знаете, с чего начать. При выборе системы обогрева пола легко растеряться, потому что существует множество различных марок, напряжений, размеров продуктов и других факторов, которые необходимо учитывать. Однако покупка системы лучистого отопления не должна быть сложным процессом. Вот несколько полезных советов:

Выберите надежного поставщика

Вы также захотите убедиться, что у вас есть гарантии на другие компоненты системы. Трубопроводы, которые некоторые производители используют для систем водяного теплого пола, имеют пожизненную гарантию от некоторых из этих производителей.

Большинство систем и компонентов, продаваемых в TUBOMART, имеют высочайшее качество. У вас есть возможность установить систему самостоятельно, и для этого предоставляются подробные инструкции. В качестве альтернативы вы можете выбрать такую фирму, как TUBOMART, которая специализируется на установке теплых полов, и они позаботятся о том, чтобы вы получили систему, которая идеально подходит как для вас, так и для вашего дома.

Поймите свои потребности

Где именно вы собираетесь установить систему подогрева пола? Это во всех комнатах или только в крошечных кусочках разных комнат, таких как ванная комната? Это поможет вам определить тип напольного покрытия, который лучше всего удовлетворит ваши потребности.

Исследование плюсов и минусов типов напольных покрытий

Узнайте о различных доступных альтернативах напольных покрытий и о том, насколько хорошо они взаимодействуют с системами подогрева полов, если вы планируете строительство нового дома или ремонт дома.

Понимание сопутствующих затрат

Эта цена будет включать стоимость установки в дополнение к любым расходам, которые могут быть понесены на техническое обслуживание системы. В долгосрочной перспективе вы, вероятно, потратите больше денег, если материал, из которого изготовлено напольное покрытие, потребует дальнейшего ухода после установки системы лучистого отопления.

Общий стиль

В конце концов, материалы, которые вы используете для пола, должны дополнять остальную архитектуру вашего дома. Принимая это решение, вам нужно будет найти способ сочетать форму и функциональность, не жертвуя ни тем, ни другим.

Процесс установки

Шаг 1: Подсоедините трубу к коллектору

Первое, что вам нужно сделать, это присоединить трубу для обогрева пола к коллектору для обогрева пола. Вы не должны пытаться сделать это как проект «сделай сам», потому что коллектор уже будет установлен обученным профессионалом.

Шаг 2: Установка изоляции для теплого пола

После того, как вы закончили укладку изоляции, переходите к укладке труб горячей воды. Если поверх напольного отопления уложить теплоизоляцию, это повысит эффективность системы, предотвратив утечку тепла внизу. Это важный компонент, которым нельзя пренебрегать.

Шаг 3: Начните укладку трубы в траншею

После того, как вы закончили укладывать изоляцию, вы можете перейти к укладке трубы. Прежде чем приступить к укладке труб, необходимо убедиться, что на черновом полу нет ничего, что могло бы повредить трубы.

Этап 4: Крепление труб для системы теплого пола

Скобы для труб следует использовать через равные промежутки времени, чтобы зафиксировать трубу на изоляции. Обязательно закрепите трубу так, чтобы в ней было достаточно места для обеспечения наилучшего возможного распределения тепла.

Шаг 5: Установка по всей поверхности пола

Трубу следует петлей обойти по всей поверхности пола, а для больших площадей следует использовать много петель, чтобы они соответствовали площади.

Шаг 6. Подготовка стяжки

Вы можете смешать стяжку самостоятельно или купить уже замешанную. Еще до того, как вы уложите стяжку пола, трубы должны быть испытаны под давлением. В процессе укладки стяжки необходимо следить за тем, чтобы водопроводные трубы были полностью заполнены водой. Это позволит мгновенно выявить любые повреждения, что позволит устранить их до завершения процесса укладки стяжки.

Шаг 7: Заливка стяжки

Осторожно залейте самовыравнивающуюся стяжку поверх трубопровода, следя за тем, чтобы трубы были надежно закреплены, а изоляция лежала ровно. Прежде чем стяжку можно будет утрамбовать до гладкой поверхности, ее сначала обрабатывают химическим спреем, который делает ее более стабильной.

Шаг 8: Дайте поверхности высохнуть на воздухе

Перед укладкой напольного отопления необходимо дать стяжке высохнуть в течение не менее семи дней. В этот момент установите температуру напольного отопления на самое низкое значение, а затем постепенно повышайте ее в течение следующих нескольких дней.

Типы труб, идеально подходящих для систем напольного отопления

Существуют различные типы водопроводных труб, но не все они подходят для систем напольного отопления. Ниже приведены некоторые из лучших труб для системы теплого пола.

Трубы PEX

Сшивание полиэтилена при производстве труб PEX служит основной функции повышения прочности материала на растяжение. После прохождения процесса экструзии этот материал впоследствии будет доступен для использования в самых разных контекстах.

Они будут включать в себя системы трубопроводов зданий, водопроводы для бытовых нужд, а также водяные системы лучистого охлаждения и отопления. PEX — это пластиковый материал, который можно сгибать, не ломая, что делает его отличным выбором как для линий холодного, так и для горячего водоснабжения.

Трубы из АБС-пластика

Трубы из акрилонитрил-бутадиен-стирола (АБС) долговечны и устойчивы к износу, вызванному химическими веществами и водой. Они часто используются в дренажно-сбросно-вентиляционных системах (DWV), а также в очистных сооружениях. Кроме того, они часто встречаются в электроизоляции.

Несмотря на то, что эти трубы прочные, их не рекомендуется использовать в местах с чрезмерным воздействием солнечных лучей, так как они могут деформироваться под воздействием солнечных лучей. Они также не обладают устойчивостью к хлорированным углеводородам или ароматическим углеводородам.

Медные трубы

По целому ряду причин медные трубы, вероятно, останутся популярным вариантом в течение значительного времени. Некоторые из них включают способность выдерживать перепады температуры, менее частые утечки, возможность вторичной переработки и более длительный срок службы. Медь имеет ряд существенных недостатков, наиболее существенными из которых являются ее высокая стоимость и сложный процесс монтажа.

Трубы из поливинилхлорида

Трубы из поливинилхлорида (ПВХ) устойчивы к большинству солей, кислот и щелочей, как и их аналоги из АБС. Однако, поскольку он более податлив и нежен, чем большинство пластиковых материалов, его долговечность ниже. Кроме того, они устойчивы к разрушающему воздействию воды и могут использоваться как над землей, так и под землей.

Как выбрать тип напольного отопления?

Когда дело доходит до покупки труб для теплого пола, необходимо учитывать множество соображений. Ниже приводится список основных соображений, которые мы должны иметь в виду.

Эффективность теплопроводности

Чтобы система напольного отопления успешно обеспечивала желаемый уровень комфорта, она должна быть установлена в помещениях с соответствующей изоляцией.

Гибкость

Установка сверхгибких трубок для теплого пола упрощается за счет повышенной гибкости во время процесса, что, в свою очередь, ускоряет монтаж.

Стабильность

Первичный материал должен быть предназначен для использования в приложениях, требующих устойчивости к высоким температурам, и должен гарантировать надежное соединение без риска утечки.

Срок службы

Требуется, чтобы пластиковые трубы, используемые для напольного отопления, имели предполагаемый срок службы пятьдесят лет. Благодаря этому количество времени и денег, потраченных на ремонт и обслуживание труб, связанных с вашим проектом, будет сведено к минимуму. кроме того, это сэкономит вам деньги, необходимые для ремонта.

Совместимость

Вы несете ответственность за определение пригодности системы для использования с другими формами энергии. Некоторые части вашей системы могут перестать работать должным образом, если их нельзя убрать вместе с другими.

Установка

Кроме того, необходимо подумать о способе установки. Важно знать о двух типах систем напольного отопления, каждый из которых устанавливается по-своему. Если вы выполните установку, которая не соответствует требованиям, возможно, ваша система не будет работать, и повторная установка будет стоить вам еще дороже.

Стоимость

Также необходимо учитывать расходы. Важно подумать об общей сумме денег, которую вы инвестируете в проект. начиная со стоимости приобретения расходных материалов, таких как трубы, и заканчивая стоимостью установки.

Типы напольных покрытий для системы теплого пола

В системе отопления можно использовать самые разные напольные покрытия. Напольное покрытие с хорошей теплопроводностью идеально подходит для использования, поскольку позволяет полу быстрее нагреваться, отдавать большее количество тепла и функционировать более эффективно.

Теплопроводность материала является единственной характеристикой, которая отличает напольные покрытия, которые можно и нельзя использовать с системой. Ниже представлены виды напольных покрытий.

Камень и плитка

Эти типы напольных покрытий хорошо сочетаются с напольным отоплением. Из-за высокой теплопроводности плиточные и каменные полы позволяют выделяемому теплу достигать поверхности пола за короткий промежуток времени. Плитка и камень отлично сохраняют тепло, что способствует общей эффективности системы.

Благодаря своим исключительным тепловым качествам этот тип пола идеально подходит для использования с системой в местах с высокой степенью потери тепла. Они могут быть нагреты до температуры до 84 градусов по Фаренгейту или выше, что приводит к высокой тепловой мощности до 14 Вт на квадратный фут.

Ковер

Если доступны другие напольные материалы, но они не действуют как изолятор и не препятствуют циркуляции тепла, то ковер можно использовать с подогревом пола без каких-либо проблем. Чтобы система производила достаточное количество тепла, общая масса всех материалов, включая подложку и покрытие, не может превышать 2,5 тонны.

Ламинат

Спрос на ламинированные полы во всех жилых помещениях постоянно растет. Универсальность этого напольного материала, его экономичность и тот факт, что он эстетически дополняет любую дизайнерскую схему благодаря большому разнообразию доступных цветов ламината, способствовали его широкому использованию. №

Укладка ламината на пол с подогревом не проблема. Самое главное — убедиться, что теплопроводность хорошая, и лучший способ сделать это — использовать плотный ламинат. Таким образом, время нагрева значительно сократится, а скорость отклика системы значительно повысится, если материал пола будет тоньше и имеет большую плотность.

Дерево

Поскольку дерево эффективно реагирует на колебания температуры пола, инженерная древесина представляет собой тип деревянного пола, который лучше всего работает в сочетании с системой подогрева пола. Возможны и другие виды деревянных полов; однако при работе с менее плотной и более податливой древесиной необходимо тщательно учитывать толщину половиц. Так что половые доски не действуют как изолятор и не препятствуют циркуляции тепла. Когда дело доходит до деревянного пола, температура поверхности пола никогда не должна быть выше 27 градусов по Цельсию.

Поскольку каждый из многих типов деревянных полов обладает своими уникальными тепловыми свойствами, может быть трудно определить, какие из них лучше всего подходят для использования в сочетании с системой подогрева пола. Способность половиц проводить тепло прямо пропорциональна их плотности и толщине; следовательно, чем они больше подходят, тем они тоньше и плотнее.

Винил

Использование виниловых полов в сочетании с теплыми полами совершенно безопасно. Винил испытывает быстрые изменения температуры в обоих направлениях. Виниловые полы имеют ограничение по температуре верхнего этажа, которое обычно составляет 27 градусов по Цельсию.
