Шаг трубы для теплого водяного пола: Правила укладки труб водяного теплого пола

Оптимальный шаг укладки теплого пола: Виды труб и расчет

Содержание

• 1. Виды трубопроводов для водяной системы
  • 1.1. Полипропиленовые
  • 1.2. Полиэтиленовые
  • 1.3. Нержавеющие
  • 1.4. Медные
• 2. Способы укладки труб под напольным покрытием
  • 2.1. Улитка
  • 2.2. Змейка
• 3. Данные для расчета длины трубопровода
  • 3.1. Длина трубы для контура
  • 3.2. Шаг укладки теплого пола
  • 3.3. Онлайн калькулятор для расчета

Водяной теплый пол уже достаточно долгое время занимает лидирующие места на потребительском рынке. Он достаточно надежен и экономичен при эксплуатации, имеет качественный обогрев здания и удобен при использовании. Но все эти качества напрямую зависят от правильного расчета рабочего материала, на который влияет шаг укладки труб водяного теплого пола.

Виды трубопроводов для водяной системы

В настоящее время потребительский рынок предлагает несколько вариантов материалов и комплектующих для водяной системы отопления.

При выборе трубопровода для теплого пола, нужно отталкиваться от их стоимости, характеристик и срока эксплуатации.

Рассмотрим самые распространенные виды трубопроводов и их характеристики.

Полипропиленовые

В магазине стройматериалов можно встретить два варианта труб из полипропилена, такие как металлополимерные и полимерные. Характеризуются они хорошей устойчивостью к коррозии, стойкостью к абразивному действию теплоносителя и прочному верхнему слою, который не деформируется при контакте с цементным раствором. Производители металлопластиковых трубопроводов гарантируют, что они прослужат около 40 – 45 лет, полимерные изделия более – 50 лет.

Полиэтиленовые

Отличительной особенностью этих труб заключается в том, что для провидения монтажа не понадобятся комплектующие соединения. Стыковка изделий осуществляется с применением паяльника. Для эластичности трубопровода, достаточно будет прогреть его феном. Полиэтиленовые изделия надежны и прочны, но для водяного пола они должны обязательно иметь армирующий слой.

В среднем срок эксплуатации трубопровода составляет – 50 лет.

Нержавеющие

Гофрированные трубы из этого материала считаются самыми долговечными, срок их эксплуатации до сих пор не установлен. Они не поддаются коррозии, не деформируются от высокой температуры и не перемерзают при заморозках. Гибкость материала, позволяет трубопровод укладывать шагом разной величины, что упрощает монтажные работы. Единственным недостатком нержавеющих труб считается то, что их уплотнительные резинки имеют эксплуатационный срок всего 30 лет.

Медные

По отзывам потребителей, трубы из этого материала имеют самую высокую теплоотдачу. С ними можно использовать такие теплоносители как тосол или антифриз. Они удобны в эксплуатации. За счет своего оптимального размера, при монтаже не снижается прочность бетонной стяжки. Срок их эксплуатации около 60 лет.

Помимо приведенных характеристик, при выборе труб для укладки теплого пола, необходимо обратить на их технические параметры. Они должны соответствовать следующим требованиям:

1. Линейное расширение не более — 0, 055 мм/мК;
2. Теплопроводность не менее – 0,43 Вт/мК;
3. Диаметр – от 1,6 см до 2 см.

Также стоит обратить внимание на их предназначение. Многие новички допускают большую ошибку, выбирая для теплых полов, обычные водопровода для горячей воды. Поэтому, перед покупкой очень важно ознакомиться с прилагаемой инструкцией, где можно будет убедиться, что изделие подходят для системы отопления.

Способы укладки труб под напольным покрытием

Укладку теплоносителей водяного пола, можно выполнить несколькими способами. Самыми распространенными укладками считаются «улитка» и «змейка».  Каждый вид имеет свои преимущества и недостатки, поэтому стоит рассмотреть их более подробно.

Улитка

Такой метод укладки еще называют – ракушка. Выполняется контур по полу в форме спирали так, чтобы между теплоносителями проходила обратка, по которой будет протекать остывшая жидкость. Такой способ монтажа достаточно прост, для того чтобы его выполнить без услуг специалиста. Однако, при большом шаге укладки водяного теплого пола, появятся холодные зоны на основании помещения. Поэтому шаг между трубопроводами не должен превышать 10 см.

Змейка

Такой монтаж теплоносителей может выполняться обычной или двойной укладкой по всей площади помещения в виде колец. Самостоятельно выполнить такую укладку достаточно сложно, поэтому были разработаны специальные маты для крепления труб со специально фиксирующими элементами. Поэтому при выборе этого метода, стоит быть готовым к дополнительным затратам. Но если учесть то, что шаг укладки труб теплого пола выполняется на большем расстоянии, можно будет значительно сэкономить на затратах трубопроводов.

И так, определившись с выбором и укладки труб водяного теплого пола, можно непосредственно приступить к подготовке расчета длины рабочего материала, для определенной комнаты помещения.

Данные для расчета длины трубопровода

Для того, чтобы рассчитать длину трубопроводов для определенного пространства помещения понадобятся следующие данные: диаметр теплоносителя, шаг укладки трубы теплого пола, обогреваемая поверхность.

Длина трубы для контура

Длина теплоносителя напрямую зависит от внешнего диаметра трубы. Поэтому, если на начальном этапе упустить этот момент расчета, появятся затруднения с циркуляцией воды, что в свою очередь приведет к некачественному обогреву пола. Рассмотреть допускаемые нормы сечения трубы теплого пола и его длинны можно по следующей схеме.

Внешний диаметр трубы	Максимальная величина трубы
1,6 – 1,7 см.	100 – 102 м.
1,8 – 1,9 см.	120 – 122м.
2 см.	120 – 125 м.

Но так, как контур должен быть выполнен из цельного материала, на количество контуров для обогревающей площади, будет влиять шаг укладки водяного теплого пола.

Шаг укладки теплого пола

От шага укладки будет зависеть не только длина трубопровода, но и мощность теплоотдачи. Поэтому при правильно произведенном монтаже теплоносителей можно будет сэкономить на потребляемой энергии теплых полов.

Рекомендуемый шаг укладки труб теплого пола считается 20 см. Этот показатель обуславливается тем, что при его применении происходит равномерный обогрев пола, а также упрощаются монтажные работы. Помимо этого показателя также допускаются следующие нормы: 10 см. 15 см. 25 см. и 30 см.

Приведем наглядный пример, расход трубопровода при оптимальном шаге теплого пола.

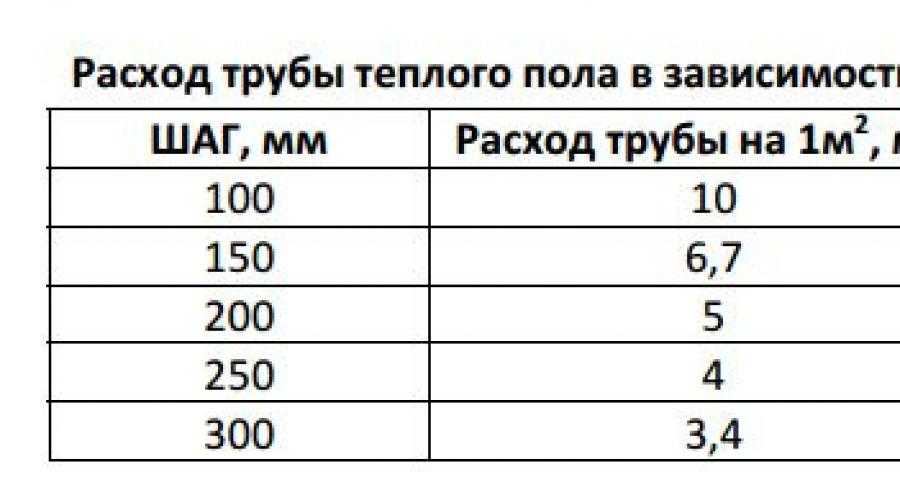

Шаг, см.	Расход рабочего материала на 1 кв.м., м.
10 — 12	10 – 10,5
15 — 18	6,7 – 7,2
20 — 22	5 – 6,1
25 — 27	4 – 4,8
30 — 35	3,4 – 3,9

При более плотной укладке повороты изделия будут петлеобразные, что затруднит циркуляцию теплоносителя. А при большем шаге монтажа прогрев помещения будет не равномерным.

Онлайн калькулятор для расчета

Так как контур теплого пола должен максимально захватывать общую площадь помещения, необходимо составить схему его расположения.

Для этого понадобится миллиметровый лист бумаги и карандаш. Схема составляется в следующем порядке:

1. На бумаге рисуется общая площадь помещения.
2. Измеряются размеры габаритной мебели и напольной электротехники.
3. В соответствующем расположении все измерения переносятся на бумагу.
4. Категорически запрещено, чтобы теплоноситель проходил с близким расположением к стенам, поэтому вдоль всей нарисованной площади делается отступ в 20 см.

Заштриховав все нанесенные измерения и отступы, можно визуально посчитать площадь помещения, где будут располагаться теплоносители.

Итак, зная все необходимые данные, можно приступить к непосредственному расчету рабочего материала системы отопления.

Высчитывается длина по следующей формуле:

Д = Р/Т ˟ k, где:

Д – длина трубы;

Р – обогреваемая площадь помещения;

Т – шаг трубы для теплого водяного пола;

k – показатель запаса, находящийся в промежутке 1,1-1,4.

АдминАвтор статьи

Понравилась статья?

Поделитесь с друзьями:

Расстояние между трубами теплого пола, оптимальный шаг укладки

Краткое содержание

• 1 Выбор отопительной системы как залог комфорта
• 2 Теплый пол: что учитывается при расчете
  • 2.1 Коэффициент теплопроводности
  • 2.2 Диаметр труб
  • 2.3 Тепловые потери и место расположения
• 3 Комбинированное отопление
• 4 Заключение
• 5 Видео: Простые секреты укладки труб

В качестве полноценного отопления обогрев пола начали применять еще в древнем Риме. Учитывая, что в те времена радиаторов еще не было, римляне размещали в подвалах печи, отапливаемые дровами, которые обогревали помещение теплым воздухом. На современный рынок такие системы обогрева пришли с момента внедрения технологии производства пластиковых труб, которые не только снижали стоимость самой системы отопления, но и продлевали срок ее службы.

Схема укладки теплого пола

Выбор отопительной системы как залог комфорта

Несмотря на растущую популярность подобных конструкций, большинство жителей частных домов не спешат отказываться от традиционных радиаторов. Между тем, эксплуатация системы теплого пола имеет неоспоримые преимущества. Чтобы их оценить, следует разобраться в особенностях обоих способов обогрева.

• Установка радиаторов производится локально. То есть местом их расположения чаще всего становятся самые холодные места в доме. А укладка теплого водяного пола производится на большей площади помещения. Спецификация подключения радиатора
• Отличительной особенностью системы радиаторного отопления являются потоки воздуха, которые поднимаются вверх. Так как высота их установки над полом составляет порядка 12 см, нижняя часть помещения остается холодной, а на уровне головы температура воздуха становится слишком высокой. Используя альтернативный способ отопления, жильцы домов получают нужный эффект, при котором ноги остаются в тепле, а голова – в прохладе.
• Недостатком радиаторов является слишком высокая температура теплоносителя, достигающая 80°С. Альтернативному варианту отопления достаточно воды, нагретой до 40-45°С, что значительно экономит потребление энергоресурсов.

Безусловно, альтернативный обогрев не лишен недостатков. Но их совсем немного, и заключаются они в следующем:

• энергозависимость, связанная с необходимостью прокачивать теплоноситель по длинным трубам;
• узкий спектр применения, не позволяющий использовать этот способ для обогрева ступеней и лестничных маршей. Установка радиатора

Монтаж радиаторного отопления требует тщательного расчета. Эффективность такого отопления зависит от множества факторов, одним из которых является высота радиаторов над уровнем пола. Также необходимо учитывать, что установка радиаторов производится таким образом, чтобы оставалось определенное расстояние между подоконником и батареей, а также между стеной и нагревательным прибором. Поэтому очень важно выбрать правильный размер радиаторов, в противном случае их придется менять.

Теплый пол: что учитывается при расчете

Для организации эффективной работы отопления необходимо правильно рассчитать расстояние между трубами теплого пола – шаг укладки трубы. Этот показатель зависит от коэффициента теплопроводности материала, из которого она изготовлена, и ее диаметра, а также места укладки и возможных теплопотерь. Неправильный расчет приведет либо к перегреву поверхности, либо к дискомфорту, связанному с перепадами температур.

Коэффициент теплопроводности

Определение расстояние между петлями контура необходимо начинать с выбора основного расходного материала. Для этого нужно определить, какие трубы лучше всего проводят тепло и традиционно используются для организации теплого водяного пола, расположив их в порядке убывания.

• Медь.
• Сталь.
• Металлопластик.
• Сшитый полиэтилен.
• Полипропилен. Расстояние между опорами для трубопровода

Шаг между трубами из материалов, имеющих высокий показатель теплопроводности всегда больше. Лучше всего проводят тепло медные и стальные гофрированные трубы. Однако их применяют в обустройстве водяного теплого пола очень редко по причине высокой стоимости. А хуже всего проводит тепло полипропилен, который используют редко по причине плохой эластичности.

Самыми популярными материалами являются сшитый полиэтилен и металлопластик.

Диаметр труб

Чем меньше диаметр основного элемента системы, тем меньше нужно делать расстояние между петлями в контуре. При использовании трубы большего диаметра, шаг укладки в контуре, соответственно, увеличивается.

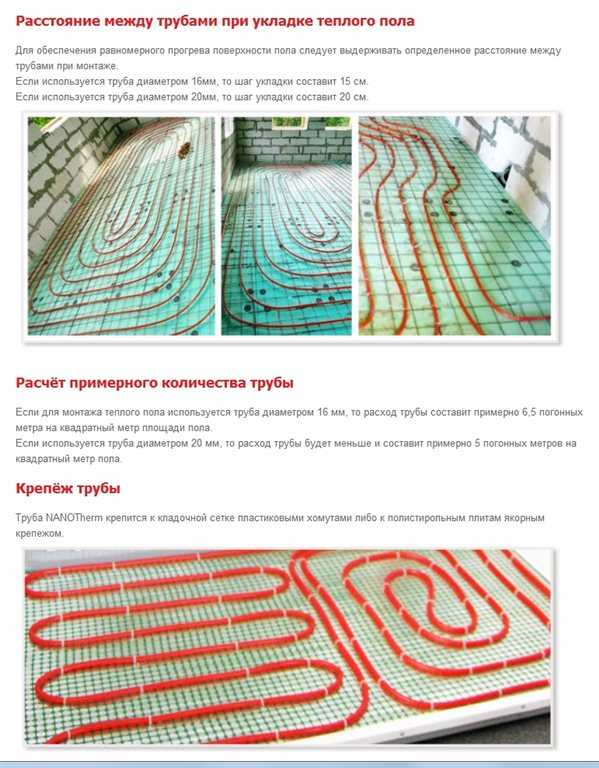

• Труба диаметром 16 мм укладывается с минимальным расстоянием, составляющим 10-15 см.
• При увеличении диаметра до 20 мм увеличивается и шаг укладки. В этом случае он может составлять 15-20 см.
• При использовании трубы диаметром 25 мм расстояние между петлями должно составлять от 20 см до 30 см. Трубы SANEXT для теплого пола

Специалисты не рекомендуют применять при укладке контуров теплого водяного пола трубы меньшего или большего диаметра, так как при их использовании отопление потеряет свою эффективность.

[ads-mob-1][ads-pc-1]

Тепловые потери и место расположения

Шаг между петлями в контуре водяного теплого пола может быть постоянным или переменным. Постоянный шаг, как правило, соблюдается в промышленных помещениях и в комнатах, к которым предъявляются жесткие требования относительно температуры воздуха, к примеру, в санузлах.

Расчет длины контура водяного теплого пола

• В больших промышленных помещениях, а также бассейнах и аквапарках, расстояние между петлями должно составлять 20 см (при условии использования расходного материала диаметром 20 мм).
• В санузлах шаг укладки должен составлять 15 см.
• Во всех остальных случаях используется переменный шаг. Минимальное расстояние между витками соблюдается вдоль стен, соприкасающихся с улицей, так как именно в этих местах наблюдаются наибольшие теплопотери. По мере удаления от наружных стен шаг укладки увеличивается.
• В целом оптимальный размер шага укладки определяется, исходя из расчетной мощности тепловых потерь.
• Если тепловые потери составляют меньше 50 Вт/м², шаг укладки в контуре может составлять 30 см.
• Если же тепловая нагрузка превышает 80 Вт/м², то соблюдается минимальный шаг.

Комбинированное отопление

Каждый способ обогрева имеет свои достоинства и недостатки. Применение радиаторов эффективнее в местах, где традиционно циркулирует холодный воздух (к примеру, под окнами). В этом случае они создают тепловую завесу, но при условии, что между ними и подоконником соблюдено расстояние, равное 10 см, а высота радиатора над полом равна 12 см.

Расположение радиаторов отопления

А альтернативный обогрев целесообразнее использовать в местах, где по каким-либо причинам установка радиаторов невозможна. К таким помещениям относятся подсобки, туалеты и ванные комнаты, а также холлы и коридоры.

Если систему теплого водяного пола планируется использовать в качестве дополнительного источника тепла, при ее монтаже необходимо учитывать некоторые особенности, связанные с эксплуатацией радиаторов.

Водяной теплый пол: характерные особенности и монтаж

Монтаж теплого водяного пола производится чаще всего путем заливки бетонной стяжки, что на несколько сантиметров увеличивает толщину перекрытия. Чтобы высота радиаторов от уровня чистового покрытия составляла оптимальный параметр, их контуры следует монтировать уже после проведения работ по установке напольного отопления.

Заключение

Схема правильного шага укладки теплого пола

Так какое же расстояние между петлями контура станет оптимальным? Здесь все зависит от того, как предполагается эксплуатировать систему водяного теплого пола. Если она будет включаться периодически, шаг укладки может составлять максимальные 30 см.

При ее использовании в качестве альтернативного обогрева, в жилых помещениях лучше соблюдать шаг укладки в пределах 15 см. При необходимости интенсивность нагрева можно будет регулировать путем уменьшения или увеличения температуры воды в котле.

Не следует забывать, что в помещениях с недостаточной степенью теплоизоляции необходимо применять комбинированное отопление, при котором соблюдаются нормы установки батарей, в том числе оптимальная высота над уровнем финишного покрытия.
[ads-pc-2][ads-mob-2]

Видео: Простые секреты укладки труб

Сергей

[email protected] | + posts

Главный редактор сайта. Профессиональный печник со стажем 8 лет.

формулы, выбор шага укладки, как определить расход

Несмотря на сложность монтажа, теплый пол с помощью водяного контура считается одним из самых экономичных способов обогрева помещения. Чтобы система функционировала максимально эффективно и не вызывала сбоев, необходимо правильно рассчитать трубы для теплого пола – определить длину, шаг петель и схему укладки контура.

От этих показателей во многом зависит комфортность пользования водяным отоплением. Эти вопросы мы разберем в нашей статье – расскажем, как выбрать оптимальный вариант трубы с учетом технических характеристик каждой разновидности. Также, прочитав эту статью, вы сможете правильно выбрать шаг монтажа и рассчитать необходимый диаметр и длину контура теплого пола для конкретного помещения.

Содержание статьи:

• Параметры расчета теплового контура
  • Покрытие труб
  • Тепловой поток и температура теплоносителя
  • Тип перекрытия
• Оценка технических свойств при выборе труб

  9 Сшитый полиэтилен (PEX)

• Вариант №2 — металлопластик
• Вариант №3 — медные трубы
• Вариант №4 — полипропилен и нержавеющая сталь

Возможные способы укладки контура

• Способ №1 — змейка
• Способ №2 — улитка или спираль

Методика расчета труб

• Принципы построения контура
• Базовая формула с пояснениями 92 Термотех определение шага контура
• Окончательный выбор длины контура

Конкретный пример расчета теплоотвода

• Шаг 1 — расчет теплопотерь через элементы конструкции
• 2 этап — тепло на отопление + общие теплопотери
• 3 этап — необходимая мощность теплового контура
• 4 этап — определение шага укладки и длины контура

Выводы и полезное видео по теме

Параметры расчета теплового контура

На этапе проектирования необходимо решить ряд вопросов, определяющих теплый пол и режим работы – выбрать толщину стяжки, насос и другое необходимое оборудование.

Технические аспекты организации теплового отделения во многом зависят от его назначения. Помимо назначения, для точного расчета метража водяного контура понадобится ряд показателей: площадь покрытия, плотность теплового потока, температура теплоносителя, тип настила.

Трубное покрытие

При определении размеров основания для укладки труб учитывается пространство, не загроможденное крупной техникой и встроенной мебелью. Нужно заранее продумать расположение предметов в комнате.

Если в качестве основного поставщика тепла используется водяной пол, то его мощность должна быть достаточной для компенсации 100% теплопотерь. Если змеевик является дополнением к радиаторной системе, то он должен покрывать 30-60% затрат тепловой энергии помещения

Тепловой поток и температура теплоносителя

Плотность теплового потока – расчетный показатель, характеризующий оптимальное количество тепла энергии для обогрева помещения. Величина зависит от ряда факторов: теплопроводности стен, пола, площади остекления, наличия утеплителя и интенсивности воздухообмена. По тепловому потоку определяется шаг укладки петель.

Максимальный показатель температуры теплоносителя 60°С. Однако толщина стяжки и напольного покрытия сбивают температуру — фактически на поверхности пола наблюдается около 30-35°С. Разница между тепловыми показателями на входе и выходе контура не должна превышать 5°С.

Тип напольного покрытия

Отделка влияет на работоспособность системы. Оптимальная теплопроводность плитки и керамогранита – поверхность быстро нагревается. Хороший показатель эффективности водяного контура при использовании ламината и линолеума без теплоизоляционного слоя. Самая низкая теплопроводность деревянного покрытия.

Степень теплопередачи также зависит от материала наполнителя. Система наиболее эффективна при использовании тяжелого бетона с природным заполнителем, например, морской галькой мелкой фракции.

Цементно-песчаный раствор обеспечивает средний уровень теплоотдачи при нагреве теплоносителя до 45°С. Эффективность схемы значительно падает при устройстве полусухой стяжки

При расчете труб для теплого пола установленные нормы температурного режима покрытия следует учитывать:

• 29°С — гостиная;
• 33°С — помещения повышенной влажности;
• 35°С — проходные зоны и холодные зоны — участки по торцевым стенам.

Климатические особенности региона будут играть важную роль в определении плотности прокладки водяного контура. При расчете тепловых потерь следует учитывать минимальную температуру в зимний период.

Как показывает практика, снизить нагрузку поможет предварительное утепление всего дома. Имеет смысл сначала утеплить помещение, а потом уже приступать к расчету теплопотерь и параметров контура труб.

Оценка технических свойств при выборе труб

В связи с нестандартными условиями эксплуатации к материалу и размерам змеевика водяного пола предъявляются высокие требования:

• химическая инертность стойкость к коррозионным процессам;
• абсолютно гладкое внутреннее покрытие не склонное к образованию известковых наростов;
• прочность — изнутри на стены постоянно воздействует теплоноситель, а снаружи стяжка; труба должна выдерживать давление до 10 бар.

Желательно, чтобы ветка отопления имела небольшой удельный вес. Водяной пирог уже оказывает значительную нагрузку на потолок, а тяжелый трубопровод только усугубит ситуацию.

Согласно СНиП в закрытых системах отопления применение сварных труб запрещено независимо от вида шва: спиральный или прямой

Этим требованиям в той или иной степени соответствуют три категории трубной продукции: сшитый полиэтилен, металлопластик, медь.

Вариант №1 — Сшитый полиэтилен (PEX)

Материал имеет ячеистую широкоячеистую структуру молекулярных связей. Модифицированный от обычного полиэтилен отличается наличием как продольных, так и поперечных связок. Эта структура увеличивает удельный вес, механическую прочность и химическую стойкость.

Водяной контур из труб PEX имеет ряд преимуществ:

• высокая эластичность , позволяющая укладывать змеевик с малым радиусом изгиба;
• безопасность — при нагревании материал не выделяет вредных компонентов;
• теплостойкость : размягчение — от 150°С, плавление — 200°С, горение — 400°С;
• сохраняет структуру при колебаниях температуры;
• устойчивость к повреждениям — биологические разрушители и химикаты.

Трубопровод сохраняет первоначальную пропускную способность — на стенках не откладывается осадок. Расчетный срок службы контура PEX составляет 50 лет.

Недостатками сшитого полиэтилена являются: боязнь солнечных лучей, негативное влияние кислорода при его проникновении в конструкцию, необходимость жесткой фиксации змеевика при монтаже

Имеется четыре товарные группы:

1. РЕХ -а — пероксидная сшивка . Достигается максимально прочная и однородная структура с плотностью скрепления до 75%.
2. PEX-b — Силановое сшивание . В технологии используются силаниды – токсичные вещества, неприемлемые для бытового применения. Производители сантехнических изделий заменяют его безопасным реагентом. К установке допускаются трубы с гигиеническим сертификатом. Плотность сшивки составляет 65-70%.
3. PEX-c — радиационный метод . Полиэтилен облучают потоком гамма-лучей или электронами. В результате облигации уплотняются до 60%. Недостатки PEX-c: небезопасное использование, неравномерное сшивание.
4. PEX-d — азотирование . Реакция создания сетки протекает за счет радикалов азота. На выходе получается материал с плотностью сшивки около 60-70%.

Прочностные характеристики труб PEX зависят от способа сшивания полиэтилена.

Если вы остановились на трубах из сшитого полиэтилена, то рекомендуем ознакомиться с системами теплого пола из них.

Вариант №2 — металлопластик

Лидер проката труб для обустройства теплых полов — металлопластик. Конструктивно материал включает пять слоев.

Внутреннее покрытие и внешняя оболочка — полиэтилен высокой плотности, придающий трубе необходимую гладкость и теплостойкость. Промежуточный слой — алюминиевая прокладка

Металл повышает прочность магистрали, снижает скорость теплового расширения и действует как антидиффузионный барьер — блокирует поступление кислорода к теплоносителю.

Особенности пластиковых труб:

• хорошая теплопроводность;
• способность удерживать заданную конфигурацию;
• температура эксплуатации с сохранением свойств — 110°С;
• низкий удельный вес;
• бесшумное движение теплоносителя;
• безопасность использования;
• коррозионная стойкость;
• Срок эксплуатации — до 50 лет.

Недостатком композитных труб является недопустимость изгиба вокруг оси. При многократном скручивании есть риск повредить алюминиевый слой. Рекомендуем ознакомиться с пластиковыми трубами, что поможет избежать повреждений.

Вариант №3 — трубы медные

По техническим и эксплуатационным характеристикам оптимальным выбором будет желтый металл. Однако его актуальность ограничивается высокой стоимостью.

По сравнению с синтетическими трубопроводами медный контур выигрывает по нескольким параметрам: теплопроводность, термическая и физическая прочность, неограниченная вариативность на изгиб, абсолютная газонепроницаемость

Помимо высокой стоимости медный трубопровод имеет дополнительный минус — сложность. Чтобы согнуть контур, нужен пресс-машина или .

Вариант №4 — полипропилен и нержавеющая сталь

Иногда ветку отопления создают из полипропиленовых или нержавеющих гофрированных труб. Первый вариант доступный, но достаточно жесткий на изгиб – минимальный радиус восемь диаметров изделия.

Это означает, что трубы размером 23 мм придется размещать на расстоянии 368 мм друг от друга — увеличенный шаг не обеспечит равномерного прогрева.

Нержавеющие трубы отличаются высокой теплопроводностью и хорошей гибкостью. Минусы: хрупкость резинок, создание гофре сильного гидравлического сопротивления

Возможные способы укладки контура

Для того чтобы определить расход трубы для обустройства теплого пола, следует определиться с раскладкой водяного контура. Главной задачей планировки помещения является обеспечение равномерного обогрева с учетом холодных и неотапливаемых зон помещения.

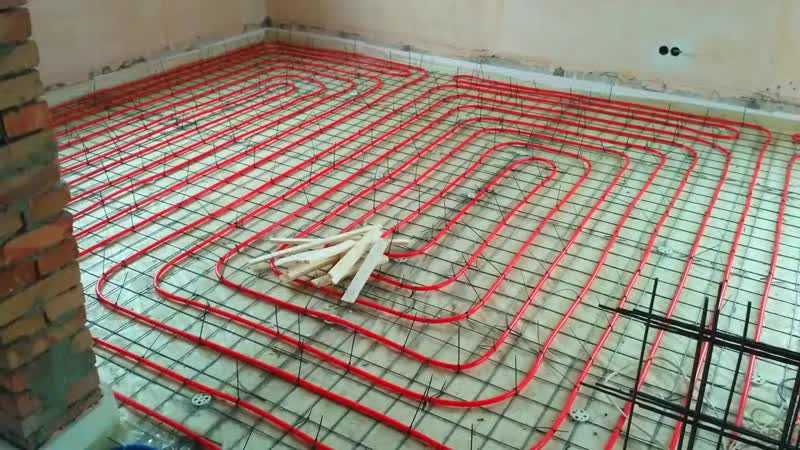

Возможны следующие варианты компоновки: змейка, двойная змейка и улитка. При выборе схемы необходимо учитывать размеры, конфигурацию помещения и расположение наружных стен

Способ №1 — змейка

Теплоноситель подается в систему по стене, проходит через змеевик и возвращается в . При этом половина помещения отапливается горячей водой, а оставшаяся часть охлаждается.

При кладке змейкой невозможно добиться равномерного прогрева — перепад температур может достигать 10°С. Способ применим в узких помещениях.

Схема угловой змейки оптимальна, если необходимо утеплить холодную зону у торцевой стены или в коридоре

Двойная змейка обеспечивает более мягкий температурный переход. Прямая и обратная цепи параллельны друг другу.

Способ №2 — улитка или спираль

Считается оптимальной схемой, обеспечивающей равномерный прогрев напольного покрытия. Передняя и обратная ветви укладываются поочередно.

Дополнительный плюс «ракушек» — установка отопительного контура с плавным поворотом изгиба. Этот метод актуален при работе с трубами недостаточной гибкости.

На больших площадях реализована комбинированная схема. Поверхность разбивают на сектора и для каждого разрабатывают отдельный контур, выходящий на общий коллектор. По центру помещения трубопровод выкладывается улиткой, а вдоль наружных стен – змейкой.

У нас на сайте есть очередная статья, в которой мы подробно рассмотрели теплый пол и дали рекомендации по выбору оптимального варианта в зависимости от особенностей конкретного помещения.

Процедура расчета труб

Чтобы не запутаться в расчетах, предлагаем разделить решение вопроса на несколько этапов. В первую очередь необходимо оценить теплопотери помещения, определить шаг монтажа, а затем рассчитать длину отопительного контура.

Принципы построения контура

Приступая к расчетам и созданию эскиза, следует ознакомиться с основными правилами расположения водяного контура:

1. Трубы целесообразно прокладывать вдоль оконного проема – это значительно снизит теплопотери здания.
2. Рекомендуемая площадь покрытия одним водяным контуром 20 кв.м. В больших помещениях необходимо разделить пространство на зоны и к каждой проложить отдельную отопительную ветку.
3. Расстояние от стены до первой ветки 25 см. Допустимый шаг поворотов труб в центре помещения до 30 см, по краям и в холодных зонах — 10-15 см.
4. Определять максимальную длину трубы для теплого пола следует исходя из диаметра змеевика.

Для контура сечением 16 мм допускается не более 90 м, ограничение для трубопровода толщиной 20 мм — 120 м. Соблюдение норм обеспечит нормальное гидравлическое давление в системе.

В таблице указан расчетный расход трубы в зависимости от шага петли. Для получения обновленных данных следует учитывать запас по оборотам и расстояние до коллектора

Основная формула с пояснениями

Расчет длины контура теплого пола выполняется по формуле:

L = S/n * 1,1 + k ,

Где:

• L – желаемая длина теплотрассы;
• S — крытая площадь пола;
• n — шаг укладки;
• 1,1 — стандартный десятипроцентный запас на отводы;
• к — удаленность коллектора от пола — учитывается расстояние до разводки цепи на подаче и обратке.

Crucial будет воспроизводить зону покрытия и шаг поворотов.

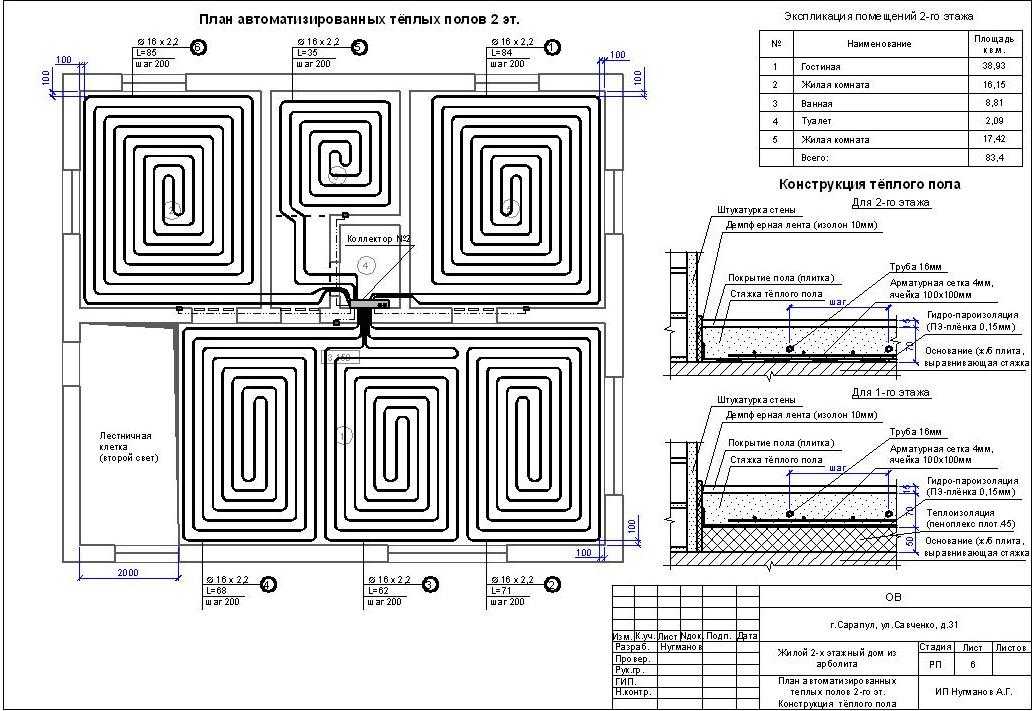

Для наглядности на бумаге необходимо составить план помещения с указанием точных размеров и обозначить проход водяного контура

Следует помнить, что размещение труб отопления не рекомендуется под крупными бытовыми приборами и встроенная мебель. Параметры отмеченных объектов необходимо вычесть из общей площади.

Для выбора оптимального расстояния между ответвлениями необходимо провести более сложные математические манипуляции, оперируя тепловыми потерями помещения.

Теплотехнический расчет с определением шага контура

Плотность труб напрямую влияет на величину теплового потока, поступающего от системы отопления. Для определения требуемой нагрузки необходимо рассчитать затраты тепла в зимний период.

Затраты тепла через конструктивные элементы здания и вентиляцию должны полностью компенсироваться за счет вырабатываемой тепловой энергии водяного контура

Мощность системы отопления определяется по формуле:

М = 1,2 * Q ,

Где:

• М — производительность схемы;
• Q — общие теплопотери помещения.

Значение Q можно разложить на составляющие: потребление энергии через ограждающие конструкции и затраты, связанные с работой системы вентиляции. Разберемся, как рассчитать каждый из показателей.

Потери тепла через элементы здания

Необходимо определить расход тепловой энергии на все ограждающие конструкции: стены, потолок, окна, двери и т.д. Формула расчета:

Q1 = (S/R) * Δt ,

Где:

• S — площадь элемента;
• R — термическое сопротивление;
• Δt — разница между температурой в помещении и на улице.

При определении Δt используется показатель самого холодного времени года.

Тепловое сопротивление рассчитывается следующим образом:

R = A / Kt ,

Где:

• И — мощность слоя, м;
• Ct — коэффициент теплопроводности, Вт/м*К.

Для комбинированных строительных элементов необходимо суммировать сопротивления всех слоев.

Коэффициент теплопроводности строительных материалов и утеплителей можно взять из справочника или посмотреть сопроводительную документацию на конкретный товар

Еще значения коэффициента теплопроводности для наиболее популярных строительных материалов мы представили в таблице содержится .

Тепловые потери на вентиляцию

Для расчета показателя используется формула:

Q2 = (V * K / 3600) * C * P * Δt ,

Где:

• V помещение, куб м;
• К — кратность воздухообмена;
• С — удельная теплоемкость воздуха, Дж/кг*К;
• P — плотность воздуха при нормальной комнатной температуре — 20°С.

Кратность воздухообмена в большинстве помещений равна единице. Исключение составляют дома с внутренней пароизоляцией – для поддержания нормального микроклимата воздух необходимо обновлять два раза в час.

Удельная теплоемкость является справочным показателем. При стандартной температуре без давления значение равно 1005 Дж/кг*К.

В таблице представлена ​​зависимость плотности воздуха от температуры окружающей среды при атмосферном давлении — 1,0132 бар (1 Атм)

Суммарные потери тепла

Общее количество потери тепла в помещении будут равны: Q = Q1 * 1,1 + Q2 . Коэффициент 1,1 — увеличение энергопотребления на 10% за счет просачивания воздуха через щели, неплотности в строительных конструкциях.

Умножая полученное значение на 1,2, получаем необходимую мощность теплого пола для компенсации теплопотерь. По графику зависимости теплового потока от температуры теплоносителя можно определить подходящий шаг и диаметр трубы.

По вертикальной шкале — средний температурный режим водяного контура, по горизонтальной — показатель выработки тепла системой отопления на 1 кв. км. м

Данные актуальны для теплого пола на песчано-цементной стяжке толщиной 7 мм, материал покрытия керамическая плитка. Для других условий требуется корректировка значений с учетом теплопроводности отделки.

Например, при ковровом покрытии температуру теплоносителя следует повысить на 4-5°С. Каждый дополнительный сантиметр стяжки снижает теплоотдачу на 5-8%.

Окончательный выбор длины контура

Зная шаг укладки витков и площадь покрытия, легко определить расход труб. Если полученное значение больше допустимого, то необходимо оборудовать несколько контуров.

Оптимально, если петли будут одинаковой длины – ничего регулировать и балансировать не нужно. Однако на практике чаще возникает необходимость разбить тепломагистраль на разные участки.

Разброс длин контуров должен оставаться в пределах 30-40%. В зависимости от назначения форма помещения может «играть» шагом контура и диаметрами труб

Конкретный пример расчета отопительной ветки

Предположим, что требуется определить параметры теплового контура дома с площадью 60 квадратных метров.

Для расчета необходимы следующие данные и характеристики:

• размеры помещения: высота — 2,7 м, длина и ширина — 10 и 6 м соответственно;
• В доме 5 металлопластиковых окон по 2 кв. м;
• наружные стены — газобетон, толщина — 50 см, КТ = 0,20 Вт/мК;
• дополнительное утепление стен — пенопласт 5 см, СТ=0,041 Вт/мК;
• материал перекрытия — железобетонная плита, толщина — 20 см, КТ = 1,69 Вт/мК;
• утепление чердака — пенополистирольные плиты толщиной 5 см;
• размеры входной двери — 0,9*2,05 м, теплоизоляция — пенополиуретан, слой — 10 см, КТ=0,035 Вт/мК.

Далее рассмотрим пошаговый пример расчета.

Этап 1 — расчет теплопотерь через элементы конструкции

Термическое сопротивление материалов стен:

• газобетон: R1 = 0,5/0,20 = 2,5 кв.м*К/Вт;
• пенополистирол: R2 = 0,05/0,041 = 1,22 кв.м*К/Вт.

Тепловое сопротивление стены в целом равно: 2,5+1,22=3,57 кв.м*К/Вт. средняя температура в доме +23°С, минимальная на улице 25°С со знаком минус. Разница составляет 48 °С.

Расчет общей площади стен: S1 = 2,7 * 10 * 2 + 2,7 * 6 * 2 = 86,4 кв. м. Из полученного показателя необходимо вычесть стоимость окон и дверей: S2 = 86,4-10-1,85 = 74,55 кв. м

Подставив полученные параметры в формулу, получим теплопотери стены: Qc = 74,55/3,57* 48 = 1002 Вт

По аналогии рассчитываются затраты тепла через окна, дверь и потолок. Для оценки потерь энергии через чердак учитывают теплопроводность материала перекрытия и утеплителя

Суммарное тепловое сопротивление перекрытия составляет: 0,2/1,69+0,05/0,041=0,118+1,22=1,338 кв. м*К/Вт. Тепловые потери составят: Qп=60/1,338*48=2152 Вт.

Для расчета теплопотерь через окна необходимо определить средневзвешенное значение теплового сопротивления материалов: стеклопакета — 0,5 и профиля — 0,56 кв.м*К/Вт соответственно.

Rо = 0,56 * 0,1 + 0,5 * 0,9 = 0,56 кв.м * К/Вт. Здесь 0,1 и 0,9 — доли каждого материала в оконной конструкции.

Теплопотери окна: Qо = 10 / 0,56 * 48 = 857 Вт.

С учетом теплоизоляции двери ее тепловое сопротивление составит: Rd = 0,1 / 0,035 = 2,86 кв.м * К/Вт. Qd = (0,9 * 2,05) / 2,86 * 48 = 31 Вт.

Суммарные потери тепла через ограждающие элементы равны: 1002 + 2152 + 857 + 31 = 4042 Вт. Полученный результат необходимо увеличить на 10%: 4042 * 1,1 = 4446 Вт.

Шаг 2 — тепло на отопление + общие теплопотери

Сначала рассчитаем расход тепла на подогрев приточного воздуха. Объем комнаты: 2,7*10*6=162 куб. м. Соответственно потери тепла на вентиляцию составят: (162*1/3600)*1005*1,19* 48 = 2583 Вт.

По этим параметрам помещения общие затраты тепла составят: Q = 4446 + 2583 = 7029 Вт.

Шаг 3 — необходимая мощность теплового контура

Рассчитываем оптимальную мощность контура необходимо для компенсации теплопотерь: N = 1,2 * 7029 = 8435 Вт.

Далее: q = N/S = 8435/60 = 141 Вт/кв.м.

Исходя из требуемой производительности системы отопления и активной площади помещения можно определить плотность теплового потока на 1 кв.м

Шаг 4 — определение шага укладки и длины контура

Полученное значение сравнивается с графиком зависимости. Если температура теплоносителя в системе 40°С, то подойдет контур со следующими параметрами: шаг – 100 мм, диаметр – 20 мм.

Если в стволе циркулирует вода, нагретая до 50°С, то расстояние между ответвлениями можно увеличить до 15 см и использовать трубу сечением 16 мм.

Считаем длину контура: L = 60/0,15*1,1=440 м.

Отдельно необходимо учитывать расстояние от коллекторов до тепловой системы.

Как видно из расчетов, для обустройства водяного пола придется делать минимум четыре отопительных контура. А как правильно укладывать и крепить трубы, а также другие секреты монтажа мы.

Выводы и полезное видео по теме

Наглядные видеообзоры помогут сделать предварительный расчет длины и шага теплового контура.

Выбор наиболее эффективного расстояния между ветвями системы теплого пола:

Справочник, как узнать длину петли эксплуатируемого теплого пола:

Метод расчета нельзя назвать простым . При этом следует учитывать множество факторов, влияющих на параметры контура. Если вы планируете использовать водяной пол как единственный источник тепла, то лучше доверить эту работу профессионалам – ошибки на этапе планирования может быть дорого .

Рассчитать необходимый метраж труб для теплого пола и их оптимальный диаметр самостоятельно? Может быть, у вас остались вопросы, которые мы не затронули в этой статье? Задайте их нашим специалистам в разделе комментариев.

Если вы специализируетесь на расчете труб для монтажа водяного теплого пола и вам есть что добавить к вышеизложенному материалу, пишите свои комментарии ниже под статьей.

Инструкции по монтажу напольного отопления — ООО «Системы напольного отопления»

После того, как вы приобрели у нас систему подогрева пола, следующим шагом будет ее установка. Ниже мы изложили все, что вам нужно, чтобы помочь вам установить и настроить вашу систему.

• Расстояние между трубами для бетонного пола — 200 мм, для деревянных подвесных полов — 200 мм. Мы также рекомендуем c/c 200 мм для бетонных полов при использовании теплового насоса, если только тепловой насос не может обеспечить температуру потока воды только 35 градусов по Цельсию, тогда следует применять расстояние между трубами c/c 150 мм.
• Труба должна быть на расстоянии 100 мм от стен. Всегда сначала идите с потоком к холодным местам. См. набросок от руки для типового макета.
• Максимальная длина петли должна быть 110 м. Мы рекомендуем монтировать трубу вдвоем; один для удержания катушки, а другой для зажима трубы в ее изоляции.

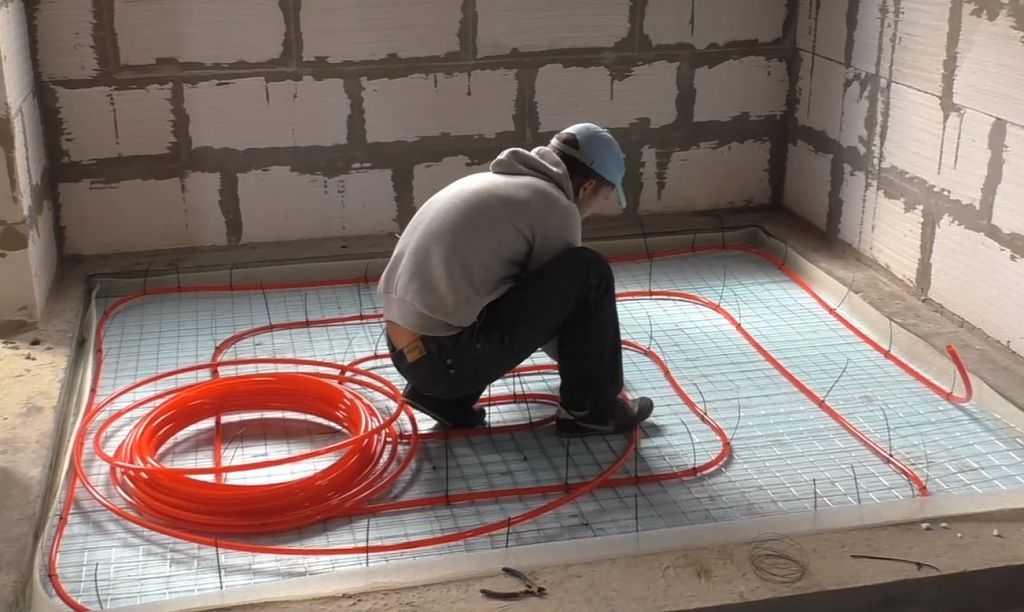

• Прикрепите трубу к изоляции с помощью прилагаемых хомутов. Вам понадобится примерно 1 или 2 зажима на метр трубы.
• Коллектор, узел проводки и блок управления всегда должны располагаться в центре здания.
• Попробуйте использовать все поставляемые трубопроводы. Обычно у вас будут отходы. Труба маркируется через каждый метр, чтобы вы знали, когда пора вернуться к коллектору. Длины петель в Cad являются приблизительными.
• Трубопровод, как правило, не прокладывается под кухонными модулями или подсобными помещениями.
• Мы рекомендуем сначала установить коллектор и блок управления в соответствии с предоставленными инструкциями. Чтобы установить трубу на коллектор, обрежьте конец трубы под прямым углом с помощью пластикового трубореза. Снова закруглите конец трубы с помощью прилагаемого калибровочного инструмента, наденьте на трубу гайку, затем оливку и, наконец, вставьте вставку в трубу и прикрепите к коллектору. Коллектор обычно устанавливается на высоте 1 м над уровнем пола.
• Если труба перегибается при изгибе, ее следует выпрямить и переставить так, чтобы место перегиба находилось на прямом участке.
• Обратите внимание на длину труб, подсоединенных к каждому контуру, трубы маркируются через каждый метр.
• Обратите также внимание на помещение, к которому относится каждый контур.
• Не позволяйте людям ходить по трубам и держите инструменты и т. д. вдали от труб.
• Заполните систему в соответствии с предоставленными инструкциями. Не заполняйте из контура заполнения котла. Перед укладкой стяжки система должна быть заполнена водой.
• Важно продуть трубопровод от котла к коллектору, чтобы избежать попадания воздуха и грязи в систему.
• Пол из стяжки или ДСП следует укладывать сразу же после укладки трубы, чтобы защитить ее.
• Деревянные полы должны быть обработаны перед установкой.
• Сбалансируйте петли, как указано в инструкции.
• Обратите внимание, что комнатные термостаты имеют 3 жилы + земля. Если у вас есть отдельные элементы управления, у вас будет центр проводки, расположите его чуть выше коллектора.
• Приводы установлены на обратном коллекторе. Приводам требуется 4 минуты, чтобы открыться после срабатывания комнатного термостата.



В качестве части вашей системы напольного отопления мы поставили вам цифровые комнатные термостаты Heatmiser PRT . Когда система работает, убедитесь, что комнатные термостаты установлены на 20°C, система рассчитана на работу при температуре от 20 до 21°C, что является подходящей внутренней температурой для Великобритании. Скорость насоса должна быть установлена ​​на скорость 3. Смесительный клапан обычно устанавливается на 45°C для бетонных полов и 55°C для деревянных подвесных полов. Если по каким-то причинам помещения не нагреваются, можно увеличить температуру подачи на смесительном клапане.

Если система шумит, возможно, в системе есть воздух. Воздух можно удалять из торцевых крышек на коллекторах, как в радиаторной системе. Прежде чем вносить какие-либо изменения, убедитесь, что система работает в течение 24 часов.

Обратите внимание, в отопительный сезон система должна работать 24 часа в сутки, это наиболее эффективный способ ее эксплуатации. Термостат Heatmiser PRT поставляется с функцией понижения температуры, поэтому вы можете настроить комнатные термостаты на понижение, например, на 5°C ночью, а утром система может быстро отреагировать, чтобы вернуться к требуемой дневной температуре, см. инструкции, прилагаемые к Heatmiser ПРТ.

Комнатные термостаты обычно устанавливаются на высоте 1,5 м от пола, рядом с выключателем света. Старайтесь не размещать их под прямыми солнечными лучами, так как это повлияет на их показания.

Максимальная тепловая мощность для системы напольного отопления составляет 100 Вт/м2 для бетонных полов и 70 Вт/м2 для деревянных подвесных полов. Для того, чтобы любая система обогрева пола работала эффективно, недвижимость должна быть построена в соответствии с действующими строительными нормами. Ковер и подложка вместе не должны превышать 2,5 тг.

Если вы используете пол с подогревом для зимнего сада, обратите внимание, что это продлит время, в течение которого вы можете использовать зимний сад. Она не будет поддерживать температуру 20°C круглый год, так как теплопотери в зимнем саду превышают 100 Вт/кв.м. Это также обычно имеет место при установке радиаторов.

Конденсационные котлы очень эффективны при использовании в сочетании с теплыми полами. Для комбинированных котлов всегда рекомендуется уточнять у производителя котла, может быть оснащен вспомогательным насосом .

Если проект представляет собой небольшую квартиру и комбинированный котел обеспечивает только отопление пола и горячее водоснабжение, можно установить систему без блока управления, при условии, что на котле установлено предохранительное устройство, предотвращающее регулировку температуры подачи выше 60°С.

Системы напольного отопления можно комбинировать с обычными радиаторными системами. Также обратите внимание, что система подогрева пола должна быть полной отдельной системой , т.е. подача и обратка для теплого пола должны идти полностью обратно к котлу. Если в вашей системе есть радиаторы, мы рекомендуем независимое управление от котла, т.е. не вместе с теплым полом.

Если вы используете тепловой насос, убедитесь, что компания, производящая тепловой насос, указала насос, способный справиться с задачей обогрева пола, поскольку вам могут не понадобиться наши блоки управления с тепловыми насосами. Тепловые насосы должны поставляться с буферным баком (спросите своего поставщика GSHP).

Мы рекомендуем минимум 50 мм полиуретановой изоляции для системы напольного отопления. Это очень качественная изоляция, которую можно использовать как для бетонных, так и для деревянных конструкций подвесных полов.

Обратите внимание, мы не поставляем изоляцию. Любой продавец строителей найдет в наличии изоляцию Celotex или Kingspan. Предложение основано на подсоединении трубы непосредственно к изоляционной плите. Мы поставляем зажимы для труб. Для бетонных полов мы рекомендуем 65–75 мм стяжки поверх изоляции.

Также можно использовать жидкую или волокнистую стяжку толщиной 50 мм. Важно установить пластиковую мембрану поверх изоляции, если используется жидкая стяжка. При нанесении жидкой стяжки необходимо также использовать кромочную ленту.

Стяжке необходимо дать высохнуть в течение как минимум 4-6 недель перед включением обогрева. При первом использовании системы смесительный клапан должен быть установлен на минимум, чтобы вся влага в стяжке испарялась. После этого температуру следует повышать на два градуса каждый день, пока смесительный клапан не будет установлен на 45°C. Перед укладкой половые доски должны иметь влажность менее 7%. Мы не рекомендуем половые доски толще 25 мм, см. нашу техническую страницу для получения дополнительной информации о половых досках. Всегда уточняйте у производителей любого покрытия для пола, совместимо ли оно с напольным отоплением. Важно, чтобы напольное покрытие не укладывалось на бетон до тех пор, пока он не высохнет на 100%.

Для каменной и керамической плитки рекомендуются эластичные клеи и затирки. Избегайте ковровых покрытий типа войлока и резиновой крошки. При использовании винила уточните у производителя, подходит ли он для полов с подогревом, а ламинат всегда должен иметь компенсационный зазор, чтобы можно было двигаться.

Поскольку туалеты и ванные комнаты, как правило, небольшие, может потребоваться дополнительное отопление. Поэтому в таких помещениях полотенцесушители обычно комбинируют с теплым полом.

Если в системе есть металлические детали, ее следует промыть с помощью Fernox или аналогичного продукта. Для недвижимости среднего размера в Великобритании (дом с 4 спальнями) подходит 22-миллиметровая подача и обратка к коллектору, более крупные дома должны использовать 28-миллиметровую подачу и обратку. Мы настоятельно рекомендуем сантехнику установить запорные клапаны до того, как трубопровод будет подсоединен к коллектору от котла, на тот случай, если насосу потребуется обслуживание или смесительный клапан нуждается в очистке.

Перед укладкой стяжки система должна быть заполнена водой и полностью удален воздух.  Наилучшим образом этого можно добиться, используя сетевое давление через два наполнительных клапана на концах коллекторов. Все вентили должны быть закрыты, а подающий наливной клапан подсоединен шлангом к водопроводной сети, а обратный наполнительный клапан подсоединен к шлангу, ведущему к точке слива.

Один за другим открываются и закрываются подающий и обратный клапаны, продувая контуры воздухом. Убедитесь, что все черные заглушки на обратном коллекторе закрыты. Откройте верхнее кольцо на торцевой крышке на 2–3 оборота. Откройте первую черную крышку, а затем откройте возвратную заглушку. Подождите, пока не пойдет чистая вода, и убедитесь, что вышел весь воздух. Закройте черную шапочку и сделайте то же самое для следующей петли. Продолжайте процесс, пока из всех петель полностью не выйдет весь воздух. Закройте торцевые заглушки, когда закончите.

Когда это завершено и заправочные клапаны закрыты, насосы должны поработать в течение пяти минут и снова спустить воздух через клапан для выпуска воздуха на заправочных клапанах, пока весь воздух не будет удален из системы. Не заполнять систему из контура заполнения котла.

Перед укладкой стяжки система должна быть испытана под давлением 5 бар в течение 24 часов.

Коллекторы поставляются с возможностью индивидуального управления для каждой комнаты. На обратном коллекторе (черные колпачки) могут быть установлены приводы для индивидуального управления. Если системой управляет программируемый комнатный термостат с двухходовым клапаном и нет индивидуального управления, «черные колпачки» следует оставить открытыми. Проточные коллекторы снабжены расходомерами. Для регулировки расходомеров используйте ключ, поставляемый с коллекторами. Инструкции по регулировке расходомеров см. в коробке коллектора.

Ниже приведено приблизительное руководство по настройке каждой петли;

Размер процента петли Open

10–30 метров 30 % Open

40 — 60 метров 50 % Open

60 — 90 метров 75 % Открытый

90 — 100 метров 100 % Open

, если доходный коллектор. не греет, то в системе либо воздух, либо неправильно подогнана подача и обратка от котла. Запустите насос на скорости 3. Система должна быть включена в течение 24 часов, чтобы убедиться, что все контуры работают. Также убедитесь, что правильный комнатный термостат управляет правильным приводом.

Пункты ниже обобщают всю информацию, которую следует иметь в виду;

1)      Сразу после укладки трубопровода необходимо уложить стяжку или пол из ДСП для защиты трубы.

2)      Бетонная стяжка пола должна быть выдержана до того, как будет применено какое-либо тепло, общее эмпирическое правило заключается в том, что на каждые 2 миллиметра стяжки требуется 1 день.

3)      Деревянный пол с наполнителем из сухой смеси можно сразу нагревать, сухая смесь должна быть полностью высушена перед укладкой пола.

4)      Деревянные полы должны быть «кондиционированы» перед установкой.

5)      Важно продуть трубопровод от котла к коллектору, чтобы избежать попадания воздуха в систему теплого пола.

6)      Установите приводы на клапаны после подключения управляющей проводки.

7)      Приводы устанавливаются на обратном коллекторе.

8)      Важно, чтобы приводы были плотно прикручены к клапану.

9)      Сначала запустите систему с термостатическим клапаном, установленным на минимум (25°C).

10) Увеличивайте температуру на 2°C в день, максимум до 50°C для бетонных полов, максимум 60°C для деревянных полов.

11) Подача и обратка от котла должны быть подключены к показанным соединениям коллектора с помощью компрессионных муфт.

12) ПРИМЕЧАНИЕ. При первом запуске системы может пройти 12-24 часа, прежде чем эффект нагрева станет очевидным!

Обратите внимание, если существует риск падения температуры воздуха ниже точки замерзания, необходимо защитить трубы и коллекторы от замерзания.
