Сетка арматурная. Вес сетки арматурной

Сетка арматурная - это сварная сетка, которая изготавливается из рифленой проволоки ВР-1 или арматуры методом контактной точечной сварки на специальных станках.

Основное применение - для армирования ЖБК. Её применение позволяет значительно увеличить долговечность и прочность строительных конструкций.

Также её применяют как кладочную сетку, сетку под штукатурку, для сооружения каркасов теплиц и парников, для сооружения заборов, изготовления клеток и т.д.. Дорожная сетка применяется при строительстве дорог для армирования.

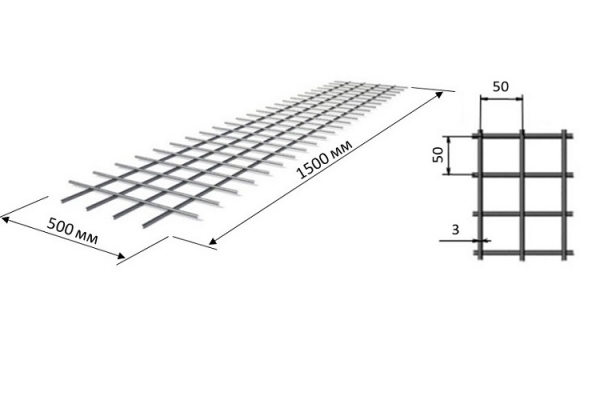

Изготавливается с квадратными или прямоугольными ячейками.

Размеры ячеек сетки арматурной - от 50 до 250 мм., диаметр используемой проволоки - от 3,0 до 6,0 мм. Кроме того, производятся и тяжелые арматурные сетки, в которых вместо проволоки применяется арматура диаметром от 6,0 до 12,0 мм.

Примеры обозначения:

  • сетка 150х150х5 - арматурная сетка, ячейка 150х150 мм., произведенная из рифленой проволоки ВР 1 по ГОСТ 6727 диаметром 5,0 мм.
  • сетка 100х100х5 - арматурная сетка, ячейка 100х100 мм., произведенная из проволоки ВР-1 диаметром 5,0 мм.

Поставляется, как правило, в картах различного размера. Кроме того, возможна поставка такой сетки в рулонах.

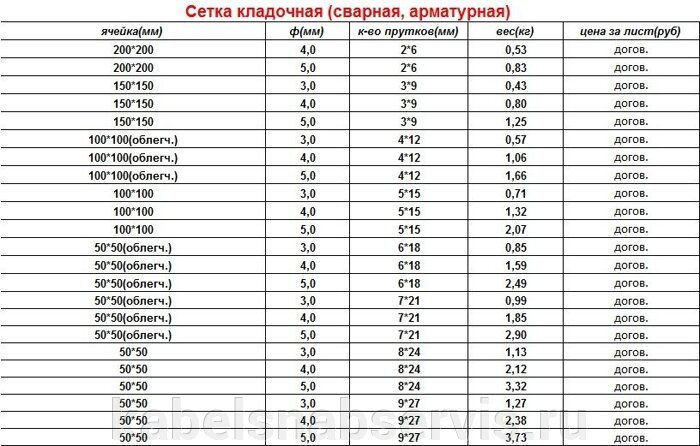

Вес сетки арматурной, размеры ячейки и карт приведены в таблице:

Ячейка, мм Карта, м Вес сетки арматурной, кг/кв.м.
100х100х3 2х1,5 2х3 2х6 1,00
100х100х4 2х1,5 2х3 2х6 1,85
100х100х5 2х1,5 2х3 2х6 2,90
150х150х4 2х1,5 2х3 2х6 1,20
150х150х5 2х1,5 2х3 2х6 1,85
200х200х4 2х1,5 2х3 2х6
0,95
200х200х5 2х1,5 2х3 2х6 1,40
100х50-250 2х1,5 2х3 2х6 -
150х50-250 2х1,5 2х3 2х6 -

Примечание: в данной таблице указаны не все производимые размеры. По согласованию с потребителем возможно изготовление сетки с другими размерами ячейки, карт, диаметров проволоки или арматуры.

Как правило, сварная сетка поставляется черной без покрытия. На заказ возможна поставка оцинкованной арматурной сетки. Оцинкованная арматурная сетка имеет значительно больший срок эксплуатации, а также лучший внешний вид.

Вес арматурной сетки. Смотрите таблицы и формулы с примером расчета

Арматурная сетка – это строительный элемент, изготовленный из специальной рифленой проволоки, которая зафиксирована сваркой в точках пересечения с образованием характерных квадратных ячеек. Кто хотя бы один раз видел уже не перепутает. Сетка предназначена для армирования элементов из бетона и служит для обеспечения прочности всей конструкции.

Стандартные размеры арматурной сетки

Изготавливается сварная сетка из металлических прутьев, общий диаметр которых составляет от 3 до 40 мм. Подразделяется на легкие и тяжелые виды, при этом первые обладают диаметром прута до 10мм., а вторые от 12мм соответственно.

Рассматривая размеры их ячеек, невооруженным глазом можно заметить разницу, которая составляет от 0,5 см и доходит до 2,5 см.

Арматурная сетка может быть изготовлена большой площади и достигает длины в 12 метров, при минимальном значении от одного метра. Максимальный габарит в ширину составляет 240 см, при минимальном значении в 50 см.

Таблица геометрических характеристик сварных сеток ТУ 14-4-1284-84

Наименование сетки сварной Номинальный размер ячейки по осям проволоки, мм Номинальный диаметр проволоки до оцинкования, мм Ширина сетки по осям крайних проволок, мм Теоретическая масса 1м2 сварной сетки, кг
по основным проволокам по уточным проволокам непокрытой оцинкованной
16х24 16 24 2,0 912 2,590 2,590
16х24 16 24 2,0 992;1024 2,620 2,970
16х48 16 48 2,0 896;992 2,100 2,360
24х24 24 24 2,0 912;1128 2,080 2,340
24х48 24 48 2,0 984 1,590 1,790
24х48 24 48 2,0 1128 1,56 1,76
24х48 24 48 2,0 1416 1,570 1,770
32х48 32 48 2,0 1120 1,320 1,490
32х24 32x24 16x24 2,0 912 2,390 2,710
25х12,5 25 12,5 2,0 1500 - 2,1
25х25 25 25 2,0 1500 - 2,04
25х50 25 50 2,0 1500 - 1,56
50х50 50 50 2,0 1500 - 1,1
50х75 50 75
2,0
1500 - 0,85
25х12,5 25 25 1,8 1500 - 2,5
25х25 25 25 1,8 1500 - 2,04
25х50 25 50 1,8 1500 - 1,56
50х50 50 50 1,8 1500 - 1,1
50х75 50 75 1,8 1500 - 0,85
12. 7х12.7 12.7 12.70 1,0 1500 - 0,85

Классификация сеток для армирования

Виды арматурных изделий:

а — плоская сетка

б, в — плоские каркасы

г — пространственный каркас

д, е — пространственные каркасы таврового и двутаврового сечений соответственно

ж — гнутая сетка

з — пространственный каркас, гнутый из сеток

и — закладные детали

Арматурная сетка подразделяется на два основных подвида представленных ниже:

1. По изначальному расположению рабочей арматуры.

  • Рабочая арматура идет в одном направлении, и распределена в другом (рабочими могут быть как продольные, так и поперечные полосы).

  • Рабочая арматура выполнена в обоих направлениях.

2. По диаметру вертикальных и горизонтальных стержней.

К тяжелым видам относят сетки с диаметром свыше 12 мм. К легких относят все прочие сетки, которые находятся в диаметре от 3 до 10 мм включительно.

В целях увеличения срока службы, этот строительный элемент может быть оцинкован или обработан полимерами, которые несут защитную функцию и препятствуют образованию коррозии.

Условные обозначения. Как правильно прочитать маркировку?

В данный момент принята единая стандартная маркировка для обозначения типов арматуры:

  1. АI (горячекатаная гладкая, римская цифра I обозначает уровень прочности)

  2. АII, АIII, АIV. AV, AVII (горячекатаная ребристая)

  3. AT III, AT IV, AT V, AT VI (горячекатаная термически упрочненная)

  4. В-1 (холоднокатаная с круглым сечением)

  5. ВР-1 (холоднокатаная с периодическим профилированием)

Пример расшифровки

«100х100х5» это сетка с размером ячеек 100 на 100 мм, изготовленная из 5-миллиметровой рифленой проволоки ВР-1.

Как рассчитать вес материала

Самый простой вариант для определения веса арматурной сетки - это воспользоваться таблицей в которой все уже "посчитано за вас".

Диаметр, мм

Площадь сечения, см²

Вес, кг/ м³

Класс стали

3

0,071

0,055

Обыкновенная и высокопрочная проволока

4

0,126

0,098

Обыкновенная и высокопрочная проволока

5

0,196

0,154

Обыкновенная и высокопрочная проволока

6

0,283

0,222

A-III, обыкновенная и высокопрочная проволока

7

0,385

0,302

A-III, обыкновенная и высокопрочная проволока

8

0,503

0,395

A-III, обыкновенная и высокопрочная проволока

9

0,636

0,499

A-III

10

0,785

0,617

A-II, A-III, A-IV, Aт-IV, A-V, Aт-V, Aт-VI

12

1,131

0,888

A-II, A-III, A-IV, Aт-IV, A-V, Aт-V, Aт-VI

14

1,539

1,208

A-II, A-III, A-IV, Aт-IV, A-V, Aт-V, Aт-VI

16

2,011

1,578

A-II, A-III, A-IV, Aт-IV, A-V, Aт-V, Aт-VI

18

2,545

1,998

A-II, A-III, A-IV, Aт-IV, A-V, Aт-V, Aт-VI

20

3,142

2,466

A-II, A-III, A-IV, Aт-IV, A-V, Aт-V, Aт-VI

22

3,801

2,984

A-II, A-III, A-IV, Aт-IV, A-V, Aт-V, Aт-VI

25

4,909

3,853

A-II, A-III, A-IV, Aт-IV, A-V, Aт-V, Aт-VI

28

6,158

4,834

A-II, A-III, A-IV

32

8,042

6,313

A-II, A-III, A-IV

36

10,18

7,99

A-II, A-III

40

12,56

9,87

A-II, A-III

Таблицы перевода м2 в кг

Сетка сварная ТУ 14-4-1284-88
Размер ячейки х Ø пров Вес 1кв. м. в кг.
16х24 светл 2,48
16х48 светл 1,99
24х48 светл 1,5
32х48 светл 1,25
32x24, 16x24 2,26
24х24 светл 1,97
16х24 оцинк 2,81
16х48 оцинк 2,24
24х48 оцинк 1,7
32х48 оцинк 1,41
32x24+16x24 2,57
24х24 оцинк 2,22
ТУ 127500-245-00187211
48х2.0 светл 1,01
Сетка сварная арматурная ТУ 14-4-184-93
Размер ячейки х Ø пров Вес 1кв.м. в кг.
48x48x4.0 4,24
96x96x4. 0 2,17
192x96x4.0 1,68
Cетка сварная из проволоки ВР-1 и арматуры В500С в картах (листах) раскроем 2000х6000 мм
Диаметр прутка, мм Размер ячеек, мм Раскрой, мм Вес м2, кг.
4 100*100 2000*6000 1.84
4 150*150 2000*6000 1.22
4 200*200 2000*6000 0.92
5 100*100 2000*6000 2.88
5 150*150 2000*6000 1.92
5 200*200 2000*6000 1.44
6 100*100 2000*6000 4.44
6 150*150 2000*6000 2. 96
6 200*200 2000*6000 2.22
8 100*100 2000*6000 7.9
8 150*150 2000*6000 5.26
8 200*200 2000*6000 3.95
10 100*100 2000*6000 12.34
10 150*150 2000*6000 12.38
10 200*200 2000*6000 6.19
12 100*100 2000*6000 17.8
12 150*150 2000*6000 11.84
12 200*200 2000*6000 8,88

Если таблиц нет под рукой, то вес можно узнать путем несложных расчетов.

  • 1 метр арматуры = 1 м x (0,785 x Д x Д)

  • В скобках площадь окружности. Д - диаметр.

  • Удельный вес =7850 кг/м³

Для того, чтобы получить вес необходимо умножить объем на удельный вес.

Пример расчета

Считаем объем: 1 м x (0,785 x 0,012 м x 0,012 м) = 0,00011304 м³

Считаем вес: 0,00011304 м3 x 7850 кг/ м³ = 0,887 кг

Результат полученный выше, будет идентичен с табличными данными, которые можно использовать в рамках "работы над ошибками".

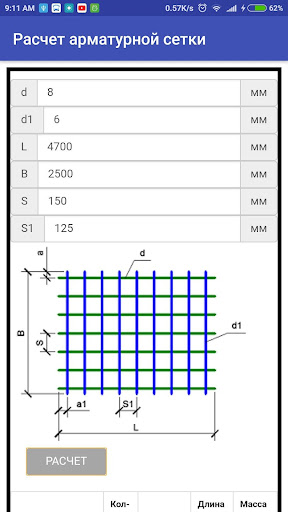

Также нельзя не упомянуть специализированный онлайн калькулятор "LotServisCalc". Удобный сервис позволяет получить данные буквально в несколько кликов. Он максимально быстро просчитает вес не только для арматурной сетки, которая там отмечена как сварочная, но и для любой другой.

Сфера применения армирующего каркаса

Арматурная сетка обеспечивает кратное увеличение прочности любой конструкции, которая предполагает ее использование. Ключевыми задачами при строительстве считаются армирование фундамента и придание большей прочности стенам - создание своеобразного стенного каркаса. что обеспечивает долгосрочность эксплуатации всего строения.

  • Армирование быстро разрушаемого дорожного полотна.

  • Для армирования при кладочных работах.

  • Для усиления фундамента.

  • Для повышения характеристик и укрепления теплоизоляции.

  • Для выравнивания и максимального укрепления изначального напольного покрытия.

  • Для укрепления стен при работах со штукатуркой.

  • Используется также, и в сфере по изготовлению перегородок как в частных домах, так и в квартирах.

Нестандартное использование материала:

Голь на выдумку хитра. Наверняка Вы и сами неоднократно отмечали арматурную проволоку использованную вовсе не для армирования. Как правило это происходит, когда остается рулон после строительства и нужно пустить его в дело. Вот некоторые примеры:

  • Некоторые умельцы используют арматуру при возведении клеток для домашних животных.

  • А также используют арматурную сетку для изготовления разнообразных мелких деталей в виде мышеловок или фидеров (специальная кормушка для рыб).

  • Когда ничего лучше не нашлось под рукой, используется как заграждение для вентиляционных труб и отверстий.

  • и т.д.

Спасибо, что прочитали материал до конца. Не нашли то, что искали или знаете как сделать эту статью лучше? Напишите нам!

Сетка арматурная

Сетка арматурная по ГОСТ 8478-81, ТУ 14-178-266-94, ТУ 14-1-5272-94, ТУ 14-170-184-93 - сварная рулонная сетка, изготовляемая из арматурной проволоки, расположенной в двух взаимно перпендикулярных направлениях и соединенной в местах пересечения контактной точечной сваркой.

Сетка арматурная сварная для железобетонных конструкций ГОСТ 8478-81, ТУ 14-178-266-94, ТУ 14-1-5272-94, ТУ 14-170-184-93 предназначена для армирования железобетонных конструкций. Стандарты ГОСТ 8478-81, ТУ 14-178-266-94, ТУ 14-1-5272-94, ТУ 14-170-184-93 не распространяются на сварные сетки для армирования армоцементных конструкций.

Материалом для изготовления сетки служит низкоуглеродистая проволока арматурная класса вр-1 по ГОСТ-6727-80. Применяется проволока вр 1 диаметром 3,0; 4,0 и 5,0 мм.

Сетка арматурная по точности размеров изготавливается:

  • нормальной точности;
  • повышенной точности - П.

Ширина сеток b, диаметр продольных стержней d, диаметр поперечных стержней d1, основной шаг продольных стержней S, основной шаг поперечных стержней S1, доборный шаг продольных стержней S2, свободные концы продольных стержней а1 и а2 и свободные концы поперечных стержней а должны соответствовать указанным на чертеже и таблице.

Основные параметры сетки арматурной

Размеры ячеек по осям проволок, ммДиаметр проволок, ммТеоретическая масса 1м2 сетки, кг
продольныхпоперечныхпродольныхпоперечных
192
96
192
96
96
192
192
192
48
48
48
96
48
48
192
96
96
96
96
96
96
200
150
48
48
48
96
96
96
96
4,0
4,0
4,0
4,0
5,0
5,0
5,0
4,0
4,0
4,0
3,0
3,0
3,0
4,0
3,0
3,0
4,0
4,0
3,0
5,0
5,0
5,0
4,0
4,0
4,0
3,0
3,0
3,0
4,0
3,0
1,13
2,17
1,68
1,55
3,39
2,62
1,85
1,35
4,24
4,30
2,40
1,27
1,84
3,28
0,97

Сетка сварная арматурная изготовляется с поперечными стержнями на всю их ширину (см. чертеж).

Примеры условного обозначения:

Сетка арматурная с нормальной точностью изготовления ячейки, шириной 2350 мм, с продольными и поперечными стержнями, материал - проволока вр 1 диаметром 5 мм, шагом 200 мм и выпусками продольных стержней а1=а2 и поперечных стержней а=25 мм:

Сетка 5 Вр1 200х200 2350 ГОСТ 8478-81

Сетка арматурная с повышенной точностью изготовления ячейки, шириной 2350 мм с продольными и поперечными стержнями, материал - проволока вр 4, шагом 200 мм и выпусками продольных стержней а1=а2 и поперечных стержней а=25 мм:

Сетка 4П Вр1 200х200 2350 ГОСТ 8478-81

Стержни в сетках должны быть прямолинейны. Допускаемые отклонения от прямолинейности стержней на длине сетки, равной их шагу, за исключением плоскости сворачивания сетки в рулон, не должны быть более:

  • 4 % от размера ячейки для сеток повышенной точности изготовления;
  • 5 % от размера ячейки для сеток нормальной точности изготовления.

Допускаемые отклонения расстояний между крайними продольными стержнями не должны быть более:

  • ±5 мм для сеток повышенной точности изготовления;
  • ±10 мм для сеток нормальной точности изготовления.

Допускаемые отклонения размеров ячеек не должны быть более ±5 мм для сеток повышенной точности и ±10 мм для сеток нормальной точности.

Допускаемые отклонения длины свободных концов поперечных стержней не должны быть более ±5 мм для сеток повышенной точности и ± 10 мм для сеток нормальной точности.

Сетка арматурная поставляется в рулонах или картах. Максимальная ширина сетки арматурной по концам выступающих проволок - 1580 мм. Каждый рулон сетки должен быть увязан проволокой не менее чем в трех местах, а проволока для увязки должна быть мягкой.

Масса рулона должна быть 400 - 1300 кг. При транспортировании сеток в открытых транспортных средствах масса рулонов должна быть 900 - 1300 кг. Допускается масса рулона 400 - 900 кг в количестве 10 % от общей партии. При транспортировании сеток в крытых вагонах масса рулона должна быть 400 - 500 кг.

Также нами поставляется арматурная сетка кладочная по ГОСТ 23279-85, используемая в строительстве, где область ее применения обширна и разнообразна. Сетка кладочная применяется для армирования кирпичной кладки, а также для армирования железобетонных стен, фундаментов и перекрытий зданий и сооружений. Кроме этого сетка кладочная широко применяется при устройстве бетонных полов и стяжек, при штукатурных работах, для обшивки трубопроводов.

Мы наработали огромный опыт в организации поставок метизной продукции любой сложности и комплектации. Наша компания поставляет продукцию во все регионы России, включая Москву и Московскую область, Санкт-Петербург и Ленинградскую область, Тулу, Калугу, Брянск, Липецк, Курск, Белгород, Воронеж, Ростов, Рязань и другие.

Сетка арматурная

Сетка кладочная

Сетка кладочная используется как армирующий элемент при строительстве кирпичных зданий.

Также широко кладочная сетка применяется при строительных и отделочных работах:
для армирования сборных и монолитных железобетонных конструкций и изделий;
для армирования кирпичной кладки;
для армирования при заливке полов, перекрытий, фундаментов;
для штукатурных работ.

При производстве сетки кладочной используется метод контактной сварки в соответствии с ГОСТ 23279-85 из проволоки Вр-1 (ГОСТ 6727-80)

Возможные диаметры проволоки: 4 и 5 мм.



Для удобства использования при кирпичной кладке сетку кладочную производят следующей стандартной ширины (соответственно вариантам использования в кладке кирпича):
сетка 250 мм
сетка 380 мм
сетка 510 мм
сетка 640 мм
сетка 770 мм
сетка 1000 мм

Чтоб работа с сеткой кладочной и ее транспортировка была более удобна, ее изготавливают длиной 2 либо 3 м.

Возможно производство кладочной сетки с ячейками от 50 до 200 мм с шагом 50 мм.

Самая удобная длина кладочной сетки для транспортировки железнодорожными контейнерами составляет 2 м. Данная длина гарантирует максимальную загрузку контейнера.

Сетка для армирования стен, полов и других ЖБК
Сетка сварная арматурная для армирования стен, полов и  ЖБК

Сетка сварная арматурная предназначена для армирования железобетонных конструкций с ненормируемой прочностью, для армирования кирпичной кладки при возведении стен толщиной в пол-, один и два кирпича, для армирования дорожных покрытий, для изготовления каркасов парников и теплиц, для ограждения дачных и приусадебных участков, для изготовления птицеводческого оборудования. Сетка сварная арматурная изготавливается из низкоуглеродистой проволоки ВР-1 диаметрами 4,0 и 5,0 мм. Сетка сварная арматурная поставляется в картах.

Сетка дорожная
Сетка дорожная

Дорожная сетка используется как армирующий элемент при строительстве дорог, удобна в использовании для стяжки бетонных полов на больших площадях.

Изготавливается сетка дорожная методом контактной сварки в соответствии с ГОСТ 23279-85 из проволоки Вр-1 (ГОСТ 6727-80)

Возможные диаметры проволоки: 4 и 5 мм.

Стандартные размеры сварных дорожных сеток (мм):

Сетка дорожная из проволоки Вр-1 диаметром 4 мм:
карты сварной сетки шириной 2000 и длиной от 3000 до 6000, сетка с ячейкой 100х100 мм
карты сварной сетки шириной 2000 и длиной от 3000 до 6000, сетка с ячейкой 150х150 мм
карты сварной сетки шириной 2000 и длиной от 3000 до 6000, сетка с ячейкой 200х200 мм

Сетка дорожная из проволоки Вр-1 диаметром 5 мм:
карты сварной сетки шириной 2000 и длиной от 3000 до 6000, сетка с ячейкой 150х150 мм
карты сварной сетки шириной 2000 и длиной от 3000 до 6000, сетка с ячейкой 100х100 мм
карты сварной сетки шириной 2000 и длиной от 3000 до 6000, сетка с ячейкой 200х200 мм

Тяжелая арматурная сетка



Арматурная сетка используются как армирующий элемент в монолитных конструкциях любого назначения.

Изготавливается арматурная сетка в соответствии с ГОСТ 23279-85 методом контактной сварки в соответствии с требованиями ГОСТ 14098-91 и ГОСТ 10922-90

Изготовление возможно из проволоки 5Вр-1 (ГОСТ 6727-80) и арматуры диаметром 6-12 мм

Арматурная сетка может иметь слудующие вариаты размеров:

Ширина: 1000мм; 2000мм;
Длина: 1000 мм; 6000мм;

Ячейка: 100-300мм, с шагом 50мм

Характеристики арматурной сетки С 1

Арматурная сетка С 1 – это своего рода металлическая конструкция, которая представляет собой перпендикулярные ряды металлических прутов, которые в местах пересечения друг с другом соединяются посредством сварки. Как правило, ячейки арматурной сетки имеют прямоугольную либо квадратную форму и размер стороны, колеблющийся от 25 до 200 миллиметров. Арматурная сетка – это универсальный материал, предназначенный для армирования конструкций из железобетона, прочность которых намного ниже нормы, а также для укрепления кладки из кирпича и для прокладки надежных дорог.

Независимо от веса арматурная сетка С1 изготавливается посредством метода контактной либо электродуговой сварки из проволоки (обычно тип ВР-1), которая имеет диаметр от трех миллиметров. К производственным процессам может относиться и операция по нанесению специальных покрытий, которые защищают материал от коррозии (например, процесс оцинковки). Выделяют два типа оцинкования: электролитическое и горячее. Металлические изделия после этой операции будут отличаться толщиной защитного слоя, его внешним видом, что зависит напрямую от способа, который применялся при нанесении покрытия. Допускается производство арматурной сетки с повышенной и нормальной точностью. В первом случае погрешность должна быть не выше 5 мм, а во втором – не выше 10 мм.

Сетка арматурная С 1 используется во многих областях промышленности, но наиболее часто ее применяют с сфере строительства. Вот, например, при укладке дорожного покрытия либо кладке стен незаменимой является арматурная сетка 100х100. Для возведения фундамента и инженерных сооружений приемлемо применять арматурную сетку, изготовленную из толстого прута. Другие типоразмеры сетки используются для обустройства загородных и садовых участков: из них делают каркасы для теплиц или же парников, а также используют для изготовления ограждений.

По назначению выделяют следующие виды сетки: сетка арматурная С1 общего назначения, кладочная и дорожная сетка. Дорожную сетку приемлемо применять при реконструкции и новом строительстве дорожного покрытия. Арматурная сетка, которую укладывают в бетон, способствует повышению прочностных характеристик дорожного покрытия. Помимо этого, такое изделие применимо в бетонной стяжке, а также в укреплении мостовых конструкций.

Что касается кладочной сетки, то она используется для внутренней отделки помещений, а также при строительстве. Такая сетка служит оптимизации штукатурных работ, а также выравнивания стены. Для изделия под названием кладочная С 1 сетка арматурная разработаны стандарты, в которых прописаны требования относительно условий производства данного продукта. Для изготовления арматурной кладочной сетки применяют специальные рабочие чертежи и учитывают положения технологической документации.

Для изготовления тяжелых сеток применяется рабочая арматурная сталь класса А-3 (диаметр 12-40 мм), произведенная в стержнях методом горячего катания, а также арматурная сталь класса Ат-3С (диаметр 12-18 мм), упрочненная термомеханическим способом.

Существуют такие параметры сетки, как диаметр проволоки, размер ячеек, вес - сетка арматурная С 1 по этим параметрам соответствует наивысшим стандартам. В компании «Металлосервис» представлены абсолютно все разновидности арматурной сетки, которую вы сможете легко приобрести. Хорошее качество обслуживания, выгодные условия доставки, а также приемлемые цены – это те преимущества, за которые клиенты выбирают нашу компанию.

Сетка арматурная тяжелая - цены от производителя «Металл Сет»

Арматурные сетки сварные и их классификация

Класс арматурной сетки определяется диаметром металлических стержней:

  • легкий – с сечением от 3 до 10 мм, применяется в основном при оштукатуривании;
  • тяжелый – с сечением от 12 до 40 мм, применяемый для армирования бетона.

Ячейки арматуры могут иметь разную форму и размеры. Они могут быть квадратные и прямоугольные с размерами от 5х5 до 200х200 мм.

Мелкоячеистые сетки с диаметром до 5 мм обычно выпускаются в рулонах, а тяжелые с крупными ячейками в виде листов, или карт, с размерами 2000х6000 мм. Преимуществами рулонной сетки является ее гибкость, легкость сгибания и разрезания. Такой проволоке можно придать любую требуемую форму.

Сетка арматурная различается также по точности сварки:

  • обычной точности;
  • повышенной точности, которая маркируется буквой “П”.

Изготовление сварной сетки для армирования

Точечное сваривание сетки происходит на специальных высокоточных станках с автоматическим управлением. Для сварки проволоки с диаметром от 3 до 12 мм используется контактная сварка с применением многоэлектродного оборудования, что позволяет получить изделия без деформации, идеальной плоскостности и прочности.

Материалом для изготовления армирующей сетки служит высококачественная сталь:

  • для тяжелых сеток – горячекатаная стальная проволока АIII класса повышенной прочности диаметром 12-40 мм и АтIIIC термически обработанная при прокатке;
  • для легких сеток – горячекатаная проволока из стали класса АI, АII и BР-I.

Армирующая сетка может быть выполнена из:

  • гладких стержней и проволоки;
  • стержней и проволоки периодического профиля (рифленых) в виде выступающих завитков разного диаметра кольцевидной или серповидной формы для увеличения сцепления с бетоном;
  • проволочной пряди;
  • двухпрядного каната.

Стоит упомянуть об особом типе арматурной сетки – канилированном с изгибами. Им характерна усиленная прочностные характеристики и стойкость к ударным нагрузкам, поэтому их используют для армирования конструкций с нестандартными нагрузками, например, в добывающей промышленности и районах с увеличенной сейсмической активностью.

Современные методы защиты от коррозии и других агрессивных факторов внешней среды осуществляется оцинкованием и нанесением слоя полимерного покрытия. Это превращает арматурную сетку практически в «вечный» материал.

Основные сферы использования

Арматурные сетки широко используются в индивидуальном, промышленном, аграрном и ландшафтном строительстве для:

  • укрепления железобетонных конструкций, кирпичных стен и стяжки полов;
  • сооружения дорог, туннелей, мостов и опорных конструкций;
    изготовления бетонных блоков, плит и панелей;
  • теплоизоляционного армирования теплопроводов;
  • укрепления оштукатуриваемой поверхности, особенно выполненной из металла, пенопласта, дерева и других с плохой адгезией стен;
  • возведения фундаментов;
  • сооружения каркасов теплиц, различных ограждений и вольеров для животных;
  • укрепления склонов рек, рвов и котлованов.

Точная геометрия, строгое соблюдение ГОСТов, отсутствие отходов позволяют значительно сократить время монтажа, увеличить качественные характеристики сооружения и снизить затратность всего производственного цикла.

Крепление арматурной сетки

При оштукатуривании стен способ фиксации сетки зависит от типа поверхности:

  • к металлу сетку просто приваривают с помощью сварочного аппарата;
    к дереву прикрепляют с помощью степлера с крупными скобами или просто гвоздями;
  • к бетону и кирпичной кладке сетка крепится дюбелями.

При стяжке полов сетка вообще не фиксируется – ее просто располагают внутри стяжки, соблюдая определенное расстояние от пола за счет подкладывания брусков или камешков.

Складирование и хранение сетки для армирования

Для удобства хранения и транспортировки карты формируются в пакеты весом не более 3-х тонн с фиксацией друг к другу в 4 точках мягкой проволокой. Сетку в рулонах обвязывают в трех местах.

Хранят арматурную сетку в сухих помещениях с нормальной температурой на деревянных поддонах в горизонтальном положении. Карты складируются в штабеля высотой не больше 2-х метров, а рулоны – не более чем в 3 яруса.

Купить арматурную сетку высокого качества и прочности предлагает «Металл Сет», в ассортименте которого представлены:

  • сетка сварная оцинкованная с размерами ячеек 50х50 и 100х100 мм и сечением проволоки 3 и 4 мм в картах шириной 0.38, 0.5, 0.64, 1 и 2 метра и длиной в 2 метра;
  • сетка сварная тяжелая с размером ячеек 100х100, 150х150 и 200х200 м и диаметром от 6 до 12 мм в картах размерами 6х2, 3х2 и 1.5х2 метра;
  • сетка сварная рулонная без покрытия с параметрами ячеек 50х50, 55х55, 60х60 и 65х65 и диаметром проволоки от 1.4до 2.2 мм, шириной от 1 до 3 метров и длиной от 15 до 50 метров в рулоне;
  • сетка сварная оцинкованная отделочная в картах с ячейками 6х6, 10х10, 12.7х12.7, 25х25 мм и диаметром проволоки от 4.4 до 1.6 мм.

Стоимость арматурной сетки колеблется в зависимости от размеров ячеек, диаметра стальной проволоки, качества стали, профиля стержня или проволоки, параметров карты и размеров рулона.

Сварная арматурная сетка по ГОСТ: вес и другие характеристики

Содержание

ГОСТ 23279-2012 (85) регламентирует производство сварных сеток (плоских или рулонных), которые изготавливаются на производствах выпускающих продукцию для строительных организаций. Сетки используются для армирования сборных или монолитных изделий из бетона или железобетонных конструкций. Также их можно применять и для строительства различных малых конструкций, вроде теплиц, хозпостроек, беседок, и так далее.

Арматурная сетка

Делаются сварные сетки, с применением арматурной стали (прутков или проволоки), толщиной от 3 до 40 мм. Наиболее востребованными являются изделия с размерами ячеек 50×50 и 100×100 мм.

ГОСТ 23279 опубликован в двух редакциях 1985 и 2012 годов практически одинакового содержания.

Классификация

Арматурные сетки разделяются по ГОСТ 23279-2012 (85) в соответствии со следующими характеристиками:

  • диаметру (сечение) стержней или проволоки;
  • конструктивному расположению арматуры.

От того, какой диаметр арматуры используется в производстве, происходит разделение этому параметру:

  • легкие — имеют поперечные и продольные стержни от 3 до 10 мм;
  • тяжелые — стержни, расположенные в одном направлении и имеющие диаметр от 12 мм.

Таблица параметров сеток согласно ГОСТ 23279-2012 на арматурные сетки

Еще одна подгруппа, которая определяется по направлению расположения арматуры:

  • рабочая арматура, расположенная в одном направлении (поперечном или продольном), а распределительная в другом;
  • рабочая арматура расположена по обоим направлениям.

к меню ↑

Характеристики

Арматурная сетка по ГОСТ 23279-2012 (85) имеет следующие типы:

  • тип 1 (тяжелая) — диаметр рабочей арматуры больше чем у распределительной;
  • тип 2 (тяжелая) — в обоих направлениях присутствует рабочая арматура;
  • тип 3 (тяжелая) — рабочая арматура расположена в поперечном направлении и ее диаметр больше чем у распределительной;
  • тип 4 (легкая) — поперечные стержни расположены по всей ширине сетки;
  • тип 5 (легкая) — имеет смещенные поперечные стержни.

Сетки выпускаются в соответствии с ГОСТ 23279-2012 (85), в плоском или рулонном виде.

Читайте также: чем хороша флюсовая проволока для сварки, и как ее правильно применять?

В рулонах, только легкие с продольно направленной рабочей арматурой из проволоки, диаметр которой варьируется от 3 до 5 мм. Все стержни одного направления в конструкции должны иметь одинаковый диаметр.

Ячейки могут быть квадратными (50×50, 100×100 и т.д.) или прямоугольными.

При компоновке изделия из стержней разного диаметра в разных направлениях отношение меньшего сечения к большему не должно быть меньше 0,25.
к меню ↑

Параметры

Шаг стержней одного направления — это расстояние между ними и оно должно быть одинаковым по всей площади. Для тяжелых сеток первого типа допускается наличие у края изделия доборного шага поперечных стержней, который может быть равен 100, 200 и 300 мм.

Шаг стержней у арматурной сетки должен быть постоянным

Легкие арматурные сетки могут иметь в продольном направлении доборный шаг у краев или местах резки (резку осуществляют с помощью специальных ножниц, про которые можно почитать отдельно). Доборный шаг стержней расположенных продольно может иметь размеры от 50 мм до заданного размера ячейки (50×50, 100×100 мм), при этом у края он должен быть кратным 10 мм, а в местах резки 50 мм.

Поперечные составляющие арматурной сетки могут иметь доборный шаг от 50 до 250 мм, с условием кратности 10 (50×50, 100×100 мм).

Легкая арматура, изготовленная одной полосой, может быть с выпуском продольных стержней от 25 до 250 мм (кратным 5). Для поперечных допускаются значения в 15, 20 и 30 мм, или от 25 до 100 мм (с кратностью 25). Такие выпуски подходят для ячеек с размерами 50×50, 100×100, 100×250 мм.
к меню ↑



data-ad-client="ca-pub-8514915293567855"
data-ad-slot="1955705077">

Размеры

Эти параметры представлены в следующем виде: 50×50х4, 100×100х5. По цифрам можно определить, что ячейка представляет собой квадрат, стороны которого равны 5 (10) см, а диаметр стержня равен 4 (5) мм, по выше приведенным примерам.

Читайте также: как сделать станок для гибки арматуры своими руками, и что для этого потребуется?

Ячейки могут быть как квадратными, так и прямоугольными.

Ячейки у арматурной сетки могут быть как квадратными, так и прямоугольными

Ширина изделия (кладочной сетки) может колебаться в пределах от 110 до 250 мм для внутренних стен и перегородок и 380 — 640 для внешних стен и фундаментов, а арматурной — от 1 до 2 метров (длиной до 6 метров).
к меню ↑

Вес

Вес армированного изделия учитывается по квадратным метрам его площади.

Например:

  1. 1 м² сетки 50×50х4, картой 2 на 1,5 метра, имеет вес 1,85 кг.
  2. 1 м² сетки 100×100х5, картой 2 на 3 метра, имеет вес 2,90 кг.

С полными данные арматурной сетки по всем типоразмерам ячеек и диаметрам можно ознакомиться по таблице представленной в ГОСТ 23279-2012 (85).
к меню ↑

Технические требования

Сварные металлические сетки из арматурной стали изготовляются по ГОСТ 23279-2012 (85) и конкретным рабочим чертежам, а также сопровождающей технологической документации.

Рабочая арматура в тяжелых сетках изготавливается из стали класса А-III сечением прутка 10-40 мм. В отдельных случаях допускается использование стали А-I диаметром 10-32 мм.

Распределительная арматура тяжелых сеток (тип 1) изготавливается из стали А-III (6-16 мм), а в типе 3 — стали А-III (10-16мм) и стали А-I (6-16 мм).

Таблица характеристик арматуры в зависимости от ее класса производства

Для легких сеток используется класс стали В500С (4-5 мм), арматурная проволока из стали класса Вр-1 (3-5 мм) и арматура из стали марок А-III и А-I (6-10 мм).

Распределительной арматурой может служить сталь В500С диаметром 4-5 мм и проволока В-l диаметром 3-5 мм.

Соединение стержней в местах их пересечения осуществляется при помощи контактной точечной сварки, режимы работы которой должны соответствовать нормативным документам.

В изделиях выполненных с применением стали марки А-I, в обязательном порядке, должны быть скреплены все пересечения стержней. При компоновке изделия из стержней и проволоки, допускается соединение пересечений сваркой через одно или два в шахматном порядке. В этом случае два стержня идущие по краям изделия должны быть скреплены в обязательном порядке.

Допускается максимум два несварных пересечения (с помощью фиксаторов) на площади в 1 м² из обязательного к скреплению количества соединений.
к меню ↑

Маркировка, перевозка и хранение

Данные по изделию, упакованному в пакеты или рулоны, должны быть указаны на двух бирках из металла или фанеры, которые крепятся с двух разных сторон.

Арматурная сетка поставляется листами или в руллонах

Общий вес одной упакованной единицы не должен превышать трех тонн. Сетки в пакетах перевязываются мягкой проволокой в четырех местах, а рулоны в трех.

Информация на бирках указывает следующее:

  • название (товарный знак) предприятия, которое изготовило продукцию;
  • тип (условное обозначение) изделия;
  • количество единиц в пакете;
  • вес пакета (рулона) в тоннах;
  • дату производства и номер выпущенной партии.

При перевозке и погрузочно-разгрузочных работах, необходимо придерживаться правил по технике безопасности, а также соблюдать меры предосторожности направленные на сохранность изделия от механических повреждений.

Хранение допустимо в крытых помещениях с распределением по маркам и штабелями, высота которых не превышает 2-х метров. Рулоны могут быть сложены в ярусы, количество которых не превышает 3-х. При формировке большого количества штабелей, между ними должен быть оставлен свободный проход, ширина которого не менее 0,5 м.
к меню ↑

Как производят арматурную сетку? (видео)

Статьи по теме:



Портал об арматуре » Все что важно знать об арматурной сетке

Сетка арматурная. Вес сетки арматурной

Сетка арматурная - это сварная сетка, которая изготавливается из рифленой ВР-1 или арматуры методом контактной точечной сварки на специальных станках.

Основное применение - для армирования ЖБК. Её применение позволяет значительно увеличить долговечность и прочность строительных конструкций.

Также её применяют как кладочную сетку, сетку под штукатурку, для сооружения каркасов теплиц и парников, для сооружения заборов, изготовления клеток и т.д .. Дорожная сетка при строительстве дорог для армирования.

Изготавливается с квадратными или прямоугольными ячейками.

Размеры ячеек сетки арматурной - от 50 до 250 мм., Диаметр используемой проволоки - от 3,0 до 6,0 мм. Кроме того, производятся и тяжелые арматурные сетки, в которых используются проволоки, используемые арматура диаметром от 6,0 до 12,0 мм.

Примеры обозначения:

  • сетка 150х150х5 - арматурная сетка, ячейка 150х150 мм., произведенная из рифленой проволоки ВР 1 по ГОСТ 6727 диаметром 5,0 мм.
  • сетка 100х100х5 - арматурная сетка, ячейка 100х100 мм., Произведенная из проволоки ВР-1 диаметром 5,0 мм.

Поставляется, как правило, в картах различного размера. Кроме того, возможна поставка такой сетки в рулонах.

Вес арматурной, размеры сетки и карт приведены в таблице:

Ячейка, мм Карта, м Вес сетки арматурной, кг / кв.м.
100х100х3 2х1,5 2х3 2х6 1,00
100х100х4 2х1,5 2х3 2х6 1,85
100х100х5 2х1,5 2х3 2х6 2,90
150х150х4 2х1,5 2х3 2х6 1,20
150х150х5 2х1,5 2х3 2х6 1,85
200х200х4 2х1,5 2х3 2х6 0,95
200х200х5 2х1,5 2х3 2х6 1,40
100х50-250 2х1,5 2х3 2х6
150х50-250 2х1,5 2х3 2х6

Примечание: в данной таблице указаны не все производимые размеры. По согласованию с потребителем возможно изготовление сетей с другими размерами ячеек, карт, диаметров проволоки или арматуры.

Как правило, сварная сетка поставляется черной без покрытия. На заказ возможна поставка оцинкованной арматурной сетки. Оцинкованная арматурная сетка имеет значительно больший срок эксплуатации, а также лучший внешний вид.

Сетка арматурная

  • Я ищу
  • Спецпредложение! Фасадная сетка, для оптовых покупателей, по привлекательной цене!
    подробная информация у менеджера.Звоните.

тип покрытие диаметр, мм размер ячейки, мм
Рабица неоцинкованная 0,6 - 2,0 6х6 - 12х12
Сварная оцинкованная 2,0 - 4,0 20х20 - 25х25
Тканая неоцинкованная в ПВХ 4,0 - 6,0 50х50 - 75х75
ЦПВС 6. 0 - макс 100х100 - не более

Найти

Арматурная сетка из проволоки

Арматурная сетка производится путем сваривания перпендикулярно установленных проволок. В качестве проволоки коммуникативная установка или проволока с проперным покрытием и оцинкованная.

Основное использование арматурной сетки это армирование; Армирования кладки (кладочная сетка), стекла и теплоизоляции.А также изготовление клеток для птиц и животных, для ограждения территории.

ООО "Оптсетка реализует продукцию Солнечногорского завода металлические сеток" ЛЕПСЕ "по ценам завода!

Сетка арматурная сварная оцинкованная (в рулонах)

Размер ячейки, мм Диаметр проволоки. мм Размер рулона, м (ширина / длина) Цена м² с НДС вес 1 кв.м.
10х10 1.4 1,3 х 25 630,00 руб 2,720
20х20 1,2 1,0 х 25 253,00 руб 0,910 под заказ
25х12,5 2,0 0,9 х 33,3 546,00 руб 3,465 под заказ
25х25 2,0 0,9 х 33,3 260,00 руб 2,090 под заказ
25х50 2,0 0. 9 х 33,3 223.00 руб 1.545 под заказ
50х50 2,0 1,5х25; 1,5х45 202.00 руб. 1.040 под заказ
50х50 2,5 1,5х15; 1,8х15; 2,0Х15 238,00 руб. 1,630 под заказ
150х50 2,8 1,35х100 179,00 руб. под заказ
250х50 2,8 1.725 х 118 204.00 руб 1.320 под заказ

Сетка арматурная сварная из оцинкованной проволоки (в рулонах)

Размер ячейки, мм Диаметр проволоки. мм Размер рулона, м (ширина / длина) Цена м² с НДС Вес м², кг
6х6 0,5 1,0 х 15 67,00 руб 0,430
10х10 0. 6 1,0 х 15 50,00 руб 0,400
10х10 0,8 1,0 х 15 104,00 руб 0,800
10х10 1, 0 1,0 х 15 176,00 руб 1,210
10х10 1,2 1,0 х 15 229,00 руб 1,660
12х12 0,7 1 , 0 х 15 46.00 руб 0,330
12х12 1,6 1,0 х 10 300,00 руб 2000
20х20 0,8 1,0 х 25 40,00 руб 0,380
20х20 1,0 1,0 х 25 119,00 руб 0,620
20х20 1,2 1,0 х 25 138,00 руб 0,910
25х25 0.9 1,0 х 25 39,00 руб 0,300
25х25 1,2 1,0 х 25 68,00 руб 0,670
25х25 1,4 1 , 0 х 25 83,00 руб 0,830
25х25 1,6 1,0х50; 1,5х30 109,00 руб. 1,140
25х25 1,8 1,0 х 50; 1,5х30 129.00 руб 1,490
25х12,5 1,6 1,0 х 50 154,00 руб 1,680
25х12,5 1,8 1,0 х 50 206,00 руб 2140
25х50 1,4 1,0 х 50 62,00 руб 0,690
25х50 1,6 1,0 х 50 79,00 руб. 0.850
25х50 1,8 1,0 х 50 96,00 руб 1,130
50х50 1,6 1,5 х 45; 1,8 х 45; 2,0х45 54,00 руб. 0,550
50х50 1,8 1,5 х 30; 1,8 х 30; 2 х 30 70,00 руб 0,730
50х50 2,5 1,5 х 15; 1,8 х 15; 2,0 х 15 110. 00 руб 1,230

Сетка арматурная сварная неоцинкованная (в рулонах)

0,15х48; 0,25 х 48; 0,35 х 48; 0,5 х 48
Размер ячейки, мм Диаметр проволоки. мм Размер рулона, м (ширина / длина) Цена м² с НДС Вес м², кг
10х10 1,4 1,19 х 25 260,00 руб 2.310 под заказ
25х12,5 2,0 0.9 х 33,3 254,00 руб 2,960 под заказ
25х25 1,6 1 х 50 98,00 руб 1,280
25х25 х 1 1 х 30; 1 х 50 104,00 руб. 1,490
25х25 2,0 0,9 х 33,3 165,00 руб 1.900 под заказ
25х50 1.8 1 х 50 92,00 руб 0,960
25х50 2,0 0,9 х 33,3 144,00 руб 1,430 под заказ
50х60 1,6 36,00 руб 0,510
50х50 1,6 1,5 х 45; 1,8 х 45 45,00 руб 0,610
50х50 1. 8 1,5 х 30; 1,5 х 50; 1,8 х 30; 1,8 х 50 54,00 руб. 0,760
50х50 2,0 1,5х15; 1,5 х 45; 1,8х15; 1,8 х 45 74,00 руб 1,010
50х50 2,2 1,5 х 15; 1,8 х 15; 80.00 руб 1.570 под заказ
50х50 2,5 1,5 х15 90.00 руб под заказ
50х50 3,0 0, 35х15; 0,5х15 149.00 руб под заказ
50х50 4,0 1,5 х 15 255,00 руб 3,950 под заказ
100х100 3,0 1,5 х 15 89.00 руб 1.120 под заказ

Сетка арматурная сварная неоцинкованная в ПВХ (в рулонах)

Размер ячейки, мм Диаметр проволоки. мм Размер рулона, м (ширина / длина) Цена м² с НДС Вес м², кг
30х30 1.4 1,17х25 250,00 руб 1.010 под заказ
50х50 1,6 1,5 х 20; 1,8х20; 2,0х20 129,00 руб 0,760
50х50 2,0 0,5 х 20 294,00 руб под заказ
100х50 1,6 1,5 х 15 98,00 руб
100х50 1,8 1,5х20 115.00 руб

Сетка арматурная сварная н / у в ПВХ "Лепсе-Люкс" (в рулонах)

Размер ячейки, мм Диаметр проволоки. мм Размер рулона, м (ширина / длина) Цена м² с НДС Вес м², кг
100х55 1,8 1,5х20; 1,8х20; 2,0х20 129. 00 руб 0,7

Сетка арматурная сварная н / у из проволоки ВР-I (в картах) ТУ

Размер ячейки, мм Диаметр проволоки.мм Размер карты, м (ширина / длина) Цена м² с НДС Вес м², кг
50х50 2,5 0,5х2; 1х2; 2х3 63.00 руб 1,2
50х50 3,0 0,35 х 2; 0,5 х 2; 1х2; 2 х 3 79,00 руб 1,55
50х50 3,5 0,5х2; 1х2; 2х3 125,00 руб 2,0
50х50 4,0 0.35 х 2; 0,5 х 2; 1х2; 2 х 3 140,00 руб 2,65
50х50 4,5 0,5х2; 2х3 186,00 руб 4,5
50х50 5,0 0,5 х 2; 1х2; 2х3 209,00 руб. 5,0
100х100 3,0 1 х 2; 1,5 х 2; 2 x 3 43,00 руб 0,8
100х100 3,5 1 х 2; 1. 5 х 2; 2 x 3 67,00 руб
100х100 4,0 1х2; 1,5 х 2; 2 х 3; 2 x 6 74,00 руб. 1,4
100х100 5,0 1,5 x 2; 2 х 3; 2 x 6 115,00 руб 0,5
100х100 5,5 2 x 3; 2 x 6 150,00 руб
100х100 6,0 2 х 3; 2 х 6 169.00 руб 3,2
150х150 3,0 1,5 x 2; 2 x 3 33,00 руб. 0,5
150х150 4,0 1,5 x 2; 2 х 3; 2 x 6 52,00 руб. 1,1
150х150 5,0 1,5 x 2; 2 х 3; 2 x 6 78,00 руб. 1,67
150х150 6,0 2х3; 2х6 124.00 руб 2,4
200х200 4,0 1,5 x 2; 2 х 3; 2 x 6 42,00 руб. 0,8
200х200 5,0 1,5 x 2; 2 х 3; 2 x 6 57,00 руб. 1,3
200х200 6,0 2х3; 2х6 84.00 руб 1,9

Сетка арматурная сварная из арматуры кл. А 3 (в картах)

Размер ячейки, мм Диаметр проволоки.мм Размер карты, м (ширина / длина) Цена м² с НДС Вес м², кг
100х100 6; 8; 10; 12 2 x 6 под заказ
150х150 6; 8; 10; 12 2 x 6 под заказ
200х200 6; 8; 10; 12 2 x 6 под заказ

Сетка арматурная сварная из оцинкованной проволоки ВР-I (в картах) ТУ

Размер ячейки, мм Диаметр проволоки. мм Размер карты, м (ширина / длина) Цена м² с НДС Вес м², кг
50х50 2,5 0,5х2; 1х2 82,00 руб
50х50 3,0 0,5 х 2; 1х2; 2х3 110,00 руб 1.900
50х50 3,5 0,5х2; 1х2; 2х3 149,00 руб. 2200
50х50 4,0 0.5 х 2; 1х2; 2х3 185,00 руб 2700
100х100 3,0 1,5х2; 2х3 60,00 руб. 0,900
100х100 4,0 1,5х2; 2 х 3 99.00 руб 1.700
Воскресенье, 31 января, 2021, 17:01

Уникальные характеристики применяются её во всех сферах народного хозяйства. На большой популярностью пользуется кладочная и дорожная сетка арматурная . Первая характеризуется небольшим размером ячеек и диаметром металлического стержней. Часто их защищают покрытие из ПВХ. Применяют кладочную сетку как промежуточный элемент, который позволяет связать разнородные материалы. Продукция из низкоуглеродистой стали широко в малоэтажном строительстве для усиления кирпичной кладки. Используют её и для изготовления каркасов парников и теплиц, для возведения ограждений и заборов на дачных участках.

Для усиления бетонных конструкций используется сетка сварная армирующая.Она имеет ячейки среднего размера и в основном для обустройства дорожек и площадок, придомовой отмостки, стяжки пола или его чистового выравнивания. Приобрести оптом различные виды металлической сетки для любых работ высокого качества можно в компании «ОПТСЕТКА». Использование этой продукции дает возможность предотвратить разрушительные процессы и продлить срок службы строительных объектов, позволяет повысить допустимую нагрузку и стойкость к температурным перепадам.

Сетка арматурная

Сетка кладочная

Сетка кладочная используется как армирующий элемент при строительстве кирпичных зданий.

Также широко кладочная сетка применяемых при строительных и отделочных работах:
для армирования сборных и монолитных железобетонных конструкций и изделий;
для армирования кирпичной кладки;
для армирования при заливке полов, перекрытий, фундаментов;
для штукатурных работ.

При производстве сетки кладочной используется метод контактной сварки в соответствии с ГОСТ 23279-85 из проволоки Вр-1 (ГОСТ 6727-80)

Возможные диаметры проволоки: 4 и 5 мм.



Для удобства использования мм мм сетка 250 мм
сетка 380 мм
сетка 510
сетка 640 мм
сетка 770
сетка 1000 мм

Чтоб работа с сеткой кладочной и ее транспортировка была более удобна, ее изготавливают длиной 2 либо 3 м.

Возможно производство кладочной сетки с ячейками от 50 до 200 мм с шагом 50 мм.

Самая удобная длина кладочной сетки для транспортировки железнодорожными контейнерами составляет 2 м. Данная длина гарантирует максимальную загрузку контейнера.

Сетка для армирования стен, полов и других ЖБК
Сетка сварная арматурная для армирования стен, полов и ЖБК

Сетка сварная арматурная для армирования железобетонных конструкций с ненормируемой прочностью, для армирования кирпичной кладки при возведении стен в пол, один и два кирпича, армирования дорожных покрытий, для изготовления каркасов парников и теплиц, для ограждения дачных и приусадебных участков, для изготовления птицеводческого оборудования.Сетка сварная арматурная изготавливается из низкоуглеродистой проволоки ВР-1 диаметром 4,0 и 5,0 мм. Сетка сварная арматурная поставляется в картах.

Сетка дорожная
Сетка дорожная

Дорожная сетка используется как армирующий элемент при строительстве дорог, удобна в использовании для стяжки бетонных полов на больших площадях.

Изготавливается сетка дорожная методом контактной сварки в соответствии с ГОСТ 23279-85 из проволоки Вр-1 (ГОСТ 6727-80)

Возможные диаметры проволоки: 4 и 5 мм.

Стандартные размеры сварных дорожных сеток (мм):

Сетка дорожная из проволоки Вр-1 диаметром 4 мм:
карты сварной сетки шириной 2000 и длиной от 3000 до 6000, сетка с ячейкой 100х100 мм
карты сварной сетки шириной 2000 и длиной от 3000 до 6000, сетка с ячейкой 150х150 мм
карты сварной сетки шириной 2000 и длиной от 3000 до 6000, сетка с ячейкой 200х200 мм

Сетка дорожная из проволоки Вр-1 диаметром 5 мм:
карты сварной сетки шириной 2000 и длиной от 3000 до 6000, сетка с ячейкой 150х150 мм
карты сварной сетки шириной 2000 и длиной от 3000 до 6000, сетка с ячейкой 100х100 мм
карты сварной сетки шириной 2000 и длиной от 3000 до 6000, сетка с ячейкой 200х200 мм

Тяжелая арматурная сетка

Арматурная сетка используется как армирующий элемент в монолитных конструкциях любого назначения.

Изготавливается арматурная сетка в соответствии с ГОСТ 23279-85 методом контактной сварки в соответствии с требованиями ГОСТ 14098-91 и ГОСТ 10922-90

Изготовление возможно из проволоки 5Вр-1 (ГОСТ 6727-80) и арматуры диаметром 6-12 мм

Арматурная сетка может иметь слудующие вариаты размеров:

Ширина: 1000мм; 2000мм;
Длина: 1000 мм; 6000мм;

Ячейка: 100-300мм, с шагом 50мм

Сварная арматурная сетка по ГОСТ: вес и другие характеристики

.

Содержание

ГОСТ 23279-2012 (85) регламентирует производство сварных сеток (плоских или рулонных), которые изготавливаются на производстве выпускающих продукцию для строительных организаций.Сетки используются для армирования сборных или монолитных изделий из бетона или железобетонных конструкций. Также их можно применять и для строительства различных конструкций, вроде теплиц, хозпостроек, беседок и так далее.

Арматурная сетка

Делаются сварные сетки, с применением арматурной стали (прутков или проволоки) толщиной от 3 до 40 мм. Наиболее востребованными являются изделия с размерами ячеек 50 × 50 и 100 × 100 мм.

ГОСТ 23279 опубликован в двух редакциях 1985 и 2012 годов практически одинакового содержания.

Классификация

Арматурные сетки разделяются по ГОСТ 23279-2012 (85) в соответствии со своими характеристиками:

.
  • диаметра (сечение) стержней или проволоки;
  • конструктивному расположению арматуры.

От того, какой диаметр арматуры используется в производстве, происходит разделение этого параметра:

  • легкие - имеют поперечные и продольные стержни от 3 до 10 мм;
  • тяжелые - стержни, расположенные в одном направлении и имеющем диаметр от 12 мм.

Таблица параметров сеток согласно ГОСТ 23279-2012 на арматурные сетки

Еще одна подгруппа, которая определяет по направлению расположения арматуры:

  • рабочая арматура, расположенная в одном направлении (поперечном или продольном), распределительная в другом;
  • рабочая арматура установлена ​​по обоим направлениям.

к меню ↑

Характеристики

Арматурная сетка по ГОСТ 23279-2012 (85) имеет следующие типы:

.
  • тип 1 (тяжелая) - диаметр рабочей арматуры больше чем у распределительной;
  • тип 2 (тяжелая) - в обоих направлениях присутствует рабочая арматура;
  • тип 3 (тяжелая) - рабочая арматура выполнена в поперечном направлении и ее диаметр больше чем у распределительной;
  • тип 4 (легкая) - поперечные стержни расположены по всей ширине сетки;
  • тип 5 (легкая) - имеет смещенные поперечные стержни.

Сетки выпускаются в соответствии с ГОСТ 23279-2012 (85), в плоском или рулонном виде.

Читайте также: чем хороша флюсовая проволока для сварки, и как ее правильно применять?

В рулонах, только легкие с продольно направленной рабочей арматурой из проволоки, диаметр которой определяется от 3 до 5 мм. Все стержни одного направления в конструкции должны иметь одинаковый диаметр.

Ячейки могут быть квадратными (50 × 50, 100 × 100 и т.д.) или прямоугольными.

При компоновке изделия из стержней разного диаметра в разных направлениях отношение меньшего сечения к большему не должно быть меньше 0,25.
к меню ↑

Параметры

Шаг стержней одного направления - это расстояние между ними и должно быть одинаковым по всей площади. Для тяжелых сеток первого типа у края изделия доборного шага наличие поперечных стержней, который может быть равен 100, 200 и 300 мм.

Шаг стержней у арматурной сетки должен быть постоянным

Легкие арматурные сетки могут иметь в продольном направлении доборный шаг у краев или мест резки (резку осуществляют с помощью специальных ножниц, которые можно почитать отдельно).Доборный шаг стержней продольно может иметь размеры от 50 мм до заданного размера ячейки (50 × 50, 100 × 100 мм), при этом у края он должен быть кратным 10 мм, в месте резки 50 мм.

Поперечные составляющие арматурной сетки могут иметь доборный шаг от 50 до 250 мм, с условием кратности 10 (50 × 50, 100 × 100 мм).

Легкая арматура, изготовленная одной полосой, может быть с выпуском продольных стержней от 25 до 250 мм (кратным 5). Для поперечных допускаются значения в 15, 20 и 30 мм, или от 25 до 100 мм (с кратностью 25).Такие выпуски подходят для ячеек с размерами 50 × 50, 100 × 100, 100 × 250 мм.
к меню ↑



data-ad-client = "ca-pub-85143567855"
data-ad-slot = "1955705077">

Размеры

Эти представлены в следующем виде: 50 × 50х4, 100 × 100х5. По цифрам можно определить, что ячейка представляет собой квадрат, стороны которого равны 5 (10) см, а диаметр стержня равен 4 (5) мм, по выше приведенным примерам.

Читайте также: как сделать станок для гибки арматуры своими руками, и что для этого потребуется?

Ячейки могут быть как квадратными, так и прямоугольными.

Ячейки у арматурной сетки могут быть квадратными, так и прямоугольными

Ширина изделия (кладочной сетки) может колебаться в пределах от 110 до 250 мм для внутренних стен и перегородок и 380 - 640 для внешних стен и фундаментов, а арматурной - от 1 до 2 метров (длиной до 6 метров).
к меню ↑

Вес

Вес армированного изделия учитывается по квадратным метрам его площади.

Например:

  1. 1 м² сетка 50 × 50х4, карта 2 на 1,5 метра, имеет вес 1,85 кг.
  2. 1 м² сетки 100 × 100х5, карта 2 на 3 метра, имеет вес 2,90 кг.

С полными данными арматурной сетки по всем типам ячеек и диаметров можно ознакомиться по таблице представленной в ГОСТ 23279-2012 (85).
к меню ↑

Технические требования

Сварные металлические сетки из арматурной стали изготовляются по ГОСТ 23279-2012 (85) и конкретным рабочим чертежам, а также сопровождающей технологической документации.

Рабочая арматура в тяжелых сетках изготавливается из стали класса А-III сечением прутка 10-40 мм. В отдельных случаях использование стали А-I диаметром 10-32 мм.

Распределительная арматура тяжелых сеток (тип 1) изготавливается из стали А-III (6-16 мм), а в типе 3 - стали А-III (10-16мм) и А-I (6-16 мм).

Таблица характеристик арматуры в зависимости от ее класса производства

Для легких сеток используется класс стали В500С (4-5 мм), арматурная проволока из стали класса Вр-1 (3-5 мм) и арматура из стали марок А-III и А-I (6-10 мм).

Распределительной арматурой может служить сталь В500С диаметром 4-5 мм и проволока В-l диаметром 3-5 мм.

Соединение стержней в местах их пересечения осуществляется при помощи контактной точечной сварки, режимы работы должны соответствовать нормативным документам.

Изделия выполненных с применением стали марки А-I, в обязательном порядке, должны быть скреплены все пересечения стержней. При компоновке изделий из стержней и проволоки, разрешено соединение пересечений сваркой через одно или два в шахматном порядке.В этом случае два стержня идущие по краям изделия должны быть скреплены в обязательном порядке.

Допускается максимум два несварных пересечения (с помощью фиксаторов) на площади в 1 м² из обязательного к скреплению количества соединений.
к меню ↑

Маркировка, перевозка и хранение

Данные по изделию, упакованному в пакеты или рулоны, должны быть указаны на двух бирках из металла или фанеры, которые крепятся с двух разных сторон.

Арматурная сетка поставляется листами или в руллонах

Общий вес одной упакованной единицы не должен иметь трех тонн.Сетки в пакетах перевязываются мягкой проволокой в ​​четырех местах, а рулоны в трех.

Информация на бирках указывает следующее:

  • название (товарный знак) предприятия, которое изготовило продукцию;
  • тип (условное обозначение) изделия;
  • количество единиц в пакете;
  • вес пакета (рулона) в тоннах;
  • дата производства и номер выпущенной партии.

При перевозке и погрузочно-разгрузочных работах, необходимо соблюдать правила безопасности, а также меры предосторожности на соблюдении норм механических повреждений.

Хранение допустимо в крытых распределением по маркам и штабелями, высота которых не превышает 2-х метров. Рулоны могут быть сложены в ярусы, количество которых не превышает 3-х. При формировании большого количества штабелей, между ними должен быть оставлен свободный проход, которого не менее 0,5 м.
к меню ↑

Как производят арматурную сетку? (видео)

Статьи по теме:

Портал об арматуре »Все что важно знать об арматурной сетке

Сетка арматурная

Сетка арматурная по ГОСТ 8478-81, ТУ 14-178-266-94, ТУ 14-1-5272-94, ТУ 14-170-184-93 - сварная рулонная сетка, изготовляемая из арматурной проволоки, расположенной в двух взаимно перпендикулярных направлениях и соединенной в местах пересечения контактной точечной сваркой.

Сетка арматурная сварная для железобетонных конструкций ГОСТ 8478-81, ТУ 14-178-266-94, ТУ 14-1-5272-94, ТУ 14-170-184-93 предназначено для армирования железобетонных конструкций. Стандарты ГОСТ 8478-81, ТУ 14-178-266-94, ТУ 14-1-5272-94, ТУ 14-170-184-93 не распространяются на сварные сетки для армирования армоцементных конструкций.

Материалом для изготовления сетки служит низкоуглеродистая проволока арматурная класса вр-1 по ГОСТ-6727-80. Применяется проволока вр 1 диаметром 3,0; 4,0 и 5,0 мм.

Сетка арматурная по точности размеров изготавливается:

  • нормальной точности;
  • повышенной точности - П.

Ширина сеток b , диаметр продольных стержней d , диаметр поперечного стержней d 1 , основной шаг продольных стержней S , основной шаг поперечного стержней S 1 , доборный шагорный продольный стержней S 2 , свободные концы продольных стержней а 1 и а 2 и свободные концы поперечных стержней а должны соответствовать указанным на чертежах и таблице.

Основные параметры сетки арматурной

Размеры ячеек по осям проволок, мм Диаметр проволок, мм Теоретическая масса 1м 2 сетки, кг
продольных 127 поперечных поперечных поперечных
192
96
192
96
96
192
192
192
48
48
48
96
48
48
192
96
96
96
96
96
96
9012 200 9012 48
48
48
96
96
96
96
4,0
4,0
4,0
4,0
5,0
5,0
5,0
4,0
4,0
4,0
3,0
3,0
3,0
4,0
3,0
3,0
4,0
4,0
3,0
5,0
5,0
5,0
4,0
4,0
4,0
3,0
3,0
3,0
4,0
3,0
1,13
2,17
1,68
1 , 55
3,39
2,62
1,85
1,35
4,24
4,30
2,40
1,27
1,84
3,28
0,97

Сетка сварная арматурная изготовлена ​​поперечными стержнями на всю их ширину (см. чертеж).

Примеры условного обозначения:

Сетка арматурная с точностью изготовления положения, шириной 2350 мм, с продольными и поперечными стержнями, материал - проволока вр 1 диаметром 5 мм, шагом 200 мм и выпусками продольных стержней а1 = а2 и поперечных стержней а = 25 мм:

Сетка 5 Вр1 200х200 2350 ГОСТ 8478-81

Сетка арматурная с точностью изготовления отверстий, шириной 2350 мм с продольными и поперечными стержнями, материал - проволока вр 4, с шагом 200 мм и выпусками продольных стержней а1 = а2 и поперечный стержней а = 25 мм:

Сетка 4П Вр1 200х200 2350 ГОСТ 8478-81

Стержни в сетках должны быть прямолинейны.Допускаемые отклонения от прямолинейности стержней на длине сетки, равной их шагу, за исключением плоскости сворачивания сетки в рулон, не должны более:

  • 4% от размера ячейки для сеток повышенной точности изготовления;
  • 5% от размера для сеток нормальной точности изготовления.

Допускаемые отклонения расстояний между крайними продольными стержнями не должны быть более:

  • ± 5 мм для сеток точности изготовления;
  • ± 10 мм для сеток точности точности изготовления.

Допускаемые отклонения размеров ячеек не должны быть более ± 5 мм для сеток повышенной точности и ± 10 мм для сеток нормальной точности.

Допускаемые отклонения длины концов поперечных стержней не должны быть более ± 5 мм для сеток повышенной и ± 10 мм для сеток нормальной точности.

Сетка арматурная поставляется в рулонах или картах. Максимальная ширина сетки арматурной по концам выступающих проволок - 1580 мм. Каждый рулон сетки должен быть увязан проволокой не менее чем в трех местах, а проволока для увязки должна быть мягкой.

Масса рулона должна быть 400 - 1300 кг. При транспортировке сеток в открытых транспортных средствах масса рулонов должна быть 900 - 1300 кг. Допускается масса рулона 400 - 900 кг в количестве 10% от общей партии. При транспортировании сеток в крытых вагонах масса рулона должна быть 400 - 500 кг.

Также поставляется арматурная сетка кладочная по ГОСТ 23279-85, используемая в строительстве, где область ее применения обширна и разнообразна. Сетка кладочная для армирования кирпичной кладки, а также для армирования железобетонных стен, фундаментов и перекрытий зданий и сооружений.Кроме этого сетка широко применяемая при устройстве бетонных полов и стяжек, при штукатурных работах, для обшивки трубопроводов.

Мы наработали огромный опыт в организации метизной продукции любой сложности и комплектации. Наша компания поставляет продукцию во все регионы России, включая Москву и Московскую область, Санкт-Петербург и Ленинградскую область, Тулу, Калугу, Брянск, Липецк, Курск, Белгород, Воронеж, Ростов, Рязань и другие.

Сетка арматурная | Сетка21

Бетон - основа, подавляющего большинство строительных конструкций, относится к хрупким материалам, используемым в основном в отношении растягивающих, изгибающих и других напряжений его сопротивление намного хуже.Они укрепляют - «армируют» стальными стержнями, воспринимающими эти нагрузки.

Основной материал для сетки арматурной - стальные стержни (прутки), прошедшие соответствующие обработки для прочности и улучшения сцепления с бетоном.

Сварные арматурные сетки изготовляются из стержней, обычно во взаимно перпендикулярных направлениях и соединенных в местах пересеченияной точечной сваркой.

Арматурные сетки изготовляют с продольной рабочей арматурой или с рабочей арматурой по обоим направлениям из стержней класса A-I, A-III, A400C, A500C. Такие сетки изготавливаются обычно длиной до 6 м и шириной 1500 - 2700 мм. Рабочую арматуру в сварных сетках через каждые 100 - 200 мм (шаг стержней), распределительную - через 100 - 300 мм.

Сетка арматурная изготавливается с квадратными или прямоугольными ячейками размером: 100x100, 150x150, 200x200, 250x250, 300x300.

Диапазон прочностных свойств изделий расширяется при использовании комбинированной арматуры, разного рода каркасов, арматурных сеток. Сетка арматурная изготовляется из взаимно перпендикулярных стержней, соединяемых контактной точечной сваркой в ​​местах пересечения. Стержни прочности, воспринимающие основные усилия, называют «рабочей арматурой». Они устанавливаются по направлению больших напряжений. В направлениях, по которым растягивающие напряжения невелики или отсутствуют, применяют менее прочную «распределительную» арматуру.Если изделие подвергается разнообразным деформациям, то рабочая арматура устанавливается по всем «опасным» направлениям.

Процесс изготовления арматурных сеток одного из наиболее трудоемких в стройиндустрии, не поглощающий более 30% от общих трудовых затрат на строительную конструкцию, поэтому однотипные предприятия принимаются изготавливать на работух высокой производительности. Низкая себестоимость - даже с учетом расходов на транспортировку к местам потребления.

Чтобы арматурная сетка работала в железобетоне как единое целое, она должна быть выполнена соединением контактной точечной сваркой. При этом металлоемкость армирования можно значительно уменьшить.

Сетка арматурная | СТАЛЬКОМ

Сетка ГОСТ 3826-82 имеет название сетка арматурная или сварная

Сетка арматурная сварная используется при армировании железобетонных конструкций. На собственном производстве в Подмосковье наша компания производит сварные сетки с нестандартным размером ячейки, а также сварные арматурные каркасы.Сетка сварная арматурная изготавливается из рифленой арматуры а500с, 35гс или 25г2с по желанию заказчика.

Сетка арматурная (арматурная сварная сетка, сетка кладочная или армирующая сетка) изготавливается с помощью контактной точечной сварки из арматуры или стальной низкоуглеродистой проволоки, ее продажа осуществляется ООО «ТК Сталь Ком», цена является самой демократичной на всем строительном рынке. Производится она в строгом соответствии с ГОСТ 23279-85 с ячейками прямоугольной, либо квадратной формы.

Стальная сетка делится на строительную и дорожную сетки. Ее применяют в основном для укрепления ж / б конструкций, крепления кирпичной кладки, армирования покрытий из бетона, армирования стекла. Ее главное преимущество - это то, что даже при длительном использовании в агрессивных средах она практически не деформируется.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
