Как работает проходной сенсорный выключатель, о покупке LIVOLO и переделке под обычную схему
Доброго времени суток!
После покупки данных выключателей столкнулся с проблемой их синхронизации. В данном посте о том как я вышел из этой ситуации…
Пару лет назад, листая сайт, я встретил обзор на очень интересные сенсорные выключатели. Они заинтересовали меня не только своим внешним видом, но и внутренней составляющей. К тому же, в то время я планировал ремонт в квартире. Подумав, было принято решение заказать набор данных выключателей на всю квартиру. Да еще и цена в магазине шаговой доступности на аналогичные выключатели была чуть-ли не втрое выше.
Выключатели ехали ко мне двух разных посылках, что меня очень удивило. В первом пакете, доставленным мне лично в руки примерено через неделю были только декоративные накладки. Второй пакет неспешно приехал обычной почтой. В нем находилось все остальное.

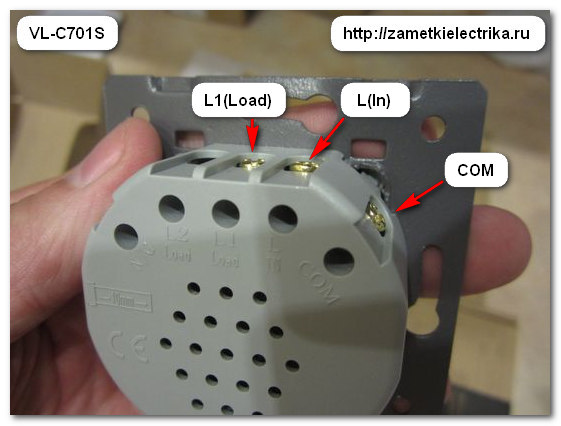

Спустя примерно полгода, настало время установки выключателей и розеток. Розетки встали на ура! Обычные выключатели тоже не вызвали никаких вопросов… Но вот с проходным возникла проблема..
Спустя какое-то время мучений и огорчений, я связался с продавцом, тот попросил прислать ему видео.
На это добрый, хитрый, китайский товарищ мне ответил: «Хорошо, друг, если ты что-то еще купишь у меня в магазине, я добавлю один выключатель в заказ.
Но наши руки не для скуки!
Изучив внутренности, было принято решение переделать выключатели. Обойти необходимость синхронизации.
В данных выключателях используются очень интересные реле. Особенность заключается в том, что в них две независимые обмотки и один размыкаемый контакт. И вообще это больше не реле, а переключатель. Если кратковременно запитать одну из обмоток переключатель примет первое положение, допустим «замкнуто», и сохранит его до того времени пока не будет запитана вторая обмотка. Тут пропадает необходимость постоянно держать реле под напряжением и сокращается энергопотребление схемы в целом.
На плате данного выключателя присутствует возможность установки второго такого реле, — для двух клавишной версии выключателя. И тут решение пришло само собой! Нужно поставить второе реле, только включить его противоположно первому! Когда первое будет включено, второе отключится!
Да к тому же и вывод на плате под вторую нагрузку имеется, и переделывать много не нужно!
Поискав в местных магазинах, такого реле я не нашел.

Необходимые реле
Запчасти ехали чуть меньше месяца. Все это время мне просто не терпелось скорее переделать выключатели и установить их на место!
Переделка не составляет трудности. Нужно перерезать две дорожки идущие на управление вторым реле. Запаять его на посадочное место. Переставить контакт нагрузки. И восстановить новые управляющие сигналы на второй переключатель.
Проделав аналогичные манипуляции на втором выключателе, получаем два всем знакомым (по схеме включения) проходных переключателя. И теперь, проверяем работоспособность!
Теперь выключатели установлены на свое законное место, и радуют своей эстетической элегантностью и непревзойденной функциональностью))
Планирую купить +22 Добавить в избранное Обзор понравился
+37 +68
Сенсорний прохідний вимикач на 3 каналу Livolo VL-C701S/C702S-12 чорний
