Саморезы размеры таблица: Саморезы по дереву: размеры, таблица

Саморезы по дереву: размеры, таблица

Читайте в статье:

• Виды саморезов по технологии изготовления
• Разновидности по типу резьбы
• Таблица размеров

Во всех видах ремонтных и строительных работ, при отделке различных помещений, в производстве мебели и других конструкций широко используются различные виды саморезов. Чем отличаются саморезы по дереву от других типов, каких размеров они бывают, расскажет статья.

Саморезом называется универсальный крепежный элемент в виде металлического стержня со шляпкой и наружной резьбой. При ввинчивании в скрепляемые материалы острый край резьбовой спирали самостоятельно формирует в материале внутреннюю резьбу, что обеспечивает надежное соединение.

Существует несколько разновидностей саморезов, выбор зависит от конкретного назначения. Основные параметры, по которым различают данный вид крепежа, это технология изготовления (определяет устойчивость к коррозии), величина шага резьбовой спирали (отличается для разных материалов) и размер.

Виды саморезов по технологии изготовления

Вне зависимости от типа изделия производятся они из латуни, нержавейки, либо углеродистой стали повышенной прочности. Последние делят на следующие типы:

Фосфатированные. Эта разновидность крепежа имеет черную матовую окраску благодаря обработке фосфатами. Черные саморезы по дереву характеризуются низкой устойчивостью к коррозии, но легко вкручиваются в любые материалы. Самые недорогие по цене. Используются как для дерева, так и для металла, но только там, где им не грозит высокая влажность. Например в комнате при изготовлении перегородок из гипсокартона.

Оксидированные. Тоже черные, только с блестящей поверхностью. Благодаря оксидной пленке, такие шурупы более устойчивы к коррозии.

Хромированные. Обрабатываются хромовой кислотой, имеют серебристую окраску. Нержавеющие хромированные саморезы устойчивы к царапинам, благодаря образовавшейся защитной пленке. Декоративны, используются на видных местах.

Оцинкованные саморезы по дереву. Серебристого или желтого цвета, в зависимости от типа цинкового сплава, которым покрыто изделие. Цинковый слой обеспечивает высокую устойчивость к ржавчине. Такие саморезы могут использоваться в любых помещениях и конструкциях, но и стоят дороже.

Желтопассивированные. Дополнительно к оцинковке имеют еще один защитный слой, сформированный путем обработки хромовой кислотой. Такой вид крепежа устойчив к коррозии и механическим повреждениям. Желтые саморезы по дереву используются в случаях, когда необходим крепеж с декоративными качествами, например, при сборке мебели (с фурнитурой соответствующего цвета).

Выбирая цвет саморезов для скрепления деревянных конструкций, необходимо учитывать уровень влажности, который будет на них воздействовать. Для службы на открытом воздухе или в сырых помещениях стоит приобрести оцинкованный, хромированный или желтопассивированный вариант.

Разновидности по типу резьбы

Еще одним важным параметром выбора саморезов является шаг резьбовой спирали. Здесь выделяют три основных вида, их можно увидеть в таблице ниже:

Разновидность резьбы	Внешний вид самореза	Сфера применения
Редкий шаг (крупная резьба)		Используются при работе с деревом, а так же для скрепления деталей из MDF, древесно-стружечных плит, гипсокартона и древесно-волокнистых плит.
Частый шаг (мелкая резьба)		Предназначены для скрепления элементов, изготовленных из твердых сортов древесины, а так же для металлических конструкций (каркасов).
Двухзаходная (переменная) резьба		Используются для скрепления материалов с отличающейся плотностью (например, для крепления гипсокартона к деревянной основе)

При работе с деревянными конструкциями обычно применяются саморезы с редким шагом резьбы. Именно такое строение позволяет максимально сохранить структуру скрепляемых материалов. Для этой же цели, прежде чем ввинтить саморез в дерево, в нем предварительно просверливается отверстие меньшего диаметра, чем сам винт (диаметр измеряется по резьбе). Некоторые мастера дополнительно смачивают изделие маслом для облегчения ввинчивания и уменьшения разрушительного воздействия на дерево. Ввинчивается крепеж при помощи отвертки соответствующей формы или шуруповерта.

Помимо цвета и резьбы, стоит обратить внимание на строение головки самореза. Как правило, предназначенные для работы с деревом саморезы имеют плоскую или слегка вогнутую шляпку, которая полностью входит в скрепляемый материал и не выступает над его поверхностью. Такой тип еще называют потайным. Некоторые разновидности закрываются сверху декоративной кнопкой в цвет материала (например, при сборке мебели).

Упадёт ли полка прикрученная саморезами?

• Не упадёт, провисит пока цела стена здания.
• Полки оторвутся, а задняя стенка останется висеть на месте.
• Безусловно, ибо всё повешенное падает. Сила притяжения не шутки.
• Разорвутся пластиковые дюбели, не выдержав нагрузки.
• Китайские шурупы обязательно срежутся.

Poll Options are limited because JavaScript is disabled in your browser.

Таблица размеров

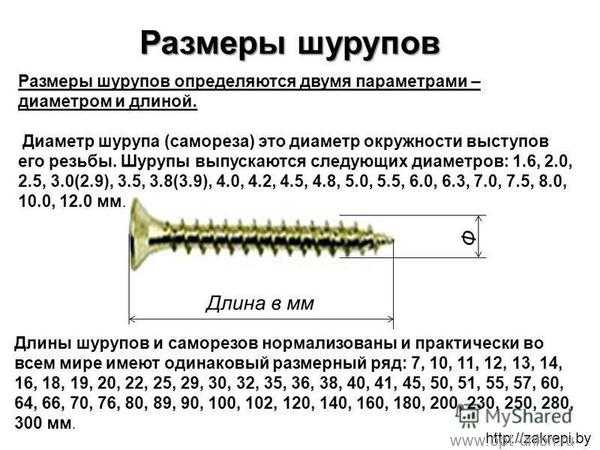

Последним параметром, с которым важно не ошибиться, является размер крепежного элемента. Он зависит от типа и масштаба скрепляемой конструкции. Размерная сетка существующих видов саморезов очень обширна (больше 30 вариантов), что позволяет подобрать подходящий крепеж для любого вида работ.

Длина изделий колеблется от 11 до 200 миллиметров, наружный диаметр (по резьбе) – от 2,5 до 6 миллиметров. Саморез должен быть достаточно длинным, чтобы внешний элемент он мог пройти насквозь, а во второй углубиться как минимум на ¼ его толщины, а по возможности и больше. Тогда крепление может считаться надежным.

Размеры основных видов саморезов для дерева показаны в таблице ниже:
Вид самореза и стандартные размеры (мм х мм)

Черные	Оцинкованные и желтопассивированные
3,5х16	3х12
3,5х19	3х15
3,5х25	3х20
3,5х32	3х25
3,5х35	3х30
3,5х41	3х35
3,5х45	3х40
3,5х51	3х45
3,5х55	3х50
3,8х25	3,5 х (20-70мм)
3,8х32	4х (20-70 мм)
3,8х35	5х (20-100 мм)
3,8х41	6х (30-200 мм)
3,8х45
3,8х51
3,8х55
3,8х64
3,8х70
3,9х70
4,2х65
4,2х70
4,2х75(76)
4,2х90
4,8х95
4,8х100(102)
4,8х110
4,8х120
4,8х125(127)
4,8х140
4,8х150 (152)

Зная размер деталей, которые нужно соединить, а так же существующие размеры саморезов, будет несложно подобрать подходящий крепеж для каждого вида работ.

Обзор саморезов по дереву

Watch this video on YouTube

При работе с деревом использование саморезов предпочтительно. Благодаря наличию резьбы, такой крепеж значительно надежнее, чем соединение при помощи гвоздей. Саморез не может со временем выкрутиться сам, в отличие от гвоздя, и к тому же, плавное ввинчивание метиза с крупной резьбой меньше повреждает материал.

стандартные, самые длинные, с прессшайбой, видео-инструкция по выбору своими руками, фото и цена

Статьи

Какими могут быть длина саморезов по дереву и их диаметр? Почему они различаются цветами? Какая разновидность саморезов обладает наибольшей механической прочностью?

Где и для чего они  могут применяться? Можно ли как-то уменьшить усилие, необходимое для вкручивания этого крепежного элемента? Давайте разбираться.

Разрешите представить: самонарезающие шурупы, или саморезы.

Разновидности

Характерная особенность основной части саморезов по дереву — большой шаг резьбы. Мелкая резьба используется лишь для древесины особо твердых пород.

Саморезы можно условно классифицировать по трем параметрам.

Цвет

Черные (фосфатированные) изделия обладают шероховатой поверхностью и, как следствие, хорошим сцеплением с древесиной.

Заметьте: оборотная сторона хорошего сцепления — сравнительно большое усилие, необходимое для вкручивания метиза.

Черные метизы для работ по дереву закручиваются, как правило, битом РН2 или обычной крестовой отверткой. И[ главный недостаток — ограниченная стойкость к коррозии: несмотря на фосфатирующий слой, во влажной среде шляпки быстро украсят поверхность древесины неопрятными ржавыми потеками.

Желтые (латунированные) крепежные элементы обладают повышенной коррозионной стойкостью и несколько более слабым сцеплением с древесиной (латунь — металл с низким коэффициентом трения). Благодаря относительной дороговизне процесса пассивирования латунью? их цена выше, чем у фосфатированных. Шляпка совместима с битами RZ.

Белые саморезы отличаются от желтых лишь способом антикоррозионной защиты: они покрываются тонким слоем цинка. Функциональных отличий между белыми и желтыми метизами нет; выбор тех или иных сводится к подбору под цвет поверхности.

Желтые и белые метизы различаются лишь металлом антикоррозионного покрытия.

Головка

По форме шляпки можно выделить:

• Потайные (коническая головка) с крестообразным шлицем. Все черные саморезы — потайные.

После вкручивания потайная головка остается заподлицо с поверхностью.

• Потайные с прямым шлицем (под плоскую отвертку или бит). Они не пользуются большой популярностью из-за более жестких требований к качеству бита и большей вероятности сорвать шлицы при вкручивании по сравнению с крестообразными аналогами.
• С пресс-шайбами (разновидность полупотайных; обеспечивают надежный прижим детали к деревянному основанию с распределением давления по максимальной поверхности).
• С пресс-шайбами и резиновыми прокладками. Эта разновидность метизов востребована в тех случаях, когда необходимо обеспечить герметичность соединения. Наиболее типичный пример — крепление профлиста к обрешетке кровли.
• С шестигранной головкой. Помимо формы головки, отличаются значительной толщиной; соответственно, очень прочны. Обычно имеют цинковое покрытие.

Любопытно: в отсутствие мощного шуруповерта с соответствующим битом изделия с шестигранной головкой вкручиваются обычным рожковым ключом. Они часто с успехом заменяют анкеры; в частности, крепежом этого типа  комплектуются унитазы и навесные раковины.

Длина резьбы

Она может быть полной (от острия до шляпки) или неполной, с гладким участком перед шляпкой.

1. Первый вариант исполнения полезен тем, что обеспечивает максимальную прочность соединения при креплении тонкой металлической детали к деревянному основанию.
2. Второй применяется при креплении сравнительно толстых деревянных деталей (например, контробрешетки по пароизоляции при сборке кровельного пирога).

Неполная резьба.

Размеры

Стандартные размеры саморезов по дереву — свои для каждой разновидности.

Фосфатированные, с потайными  головками и крестовыми шлицами

Диаметр, мм	Длина, мм
3,5	16
	19
	25
	32
	35
	41
	45
	51
	55
3,8	64
	70
4,2	70
	76
	89
4,8	89
	95
	102
	127
	152

Эти изделия наиболее востребованы при ремонте.

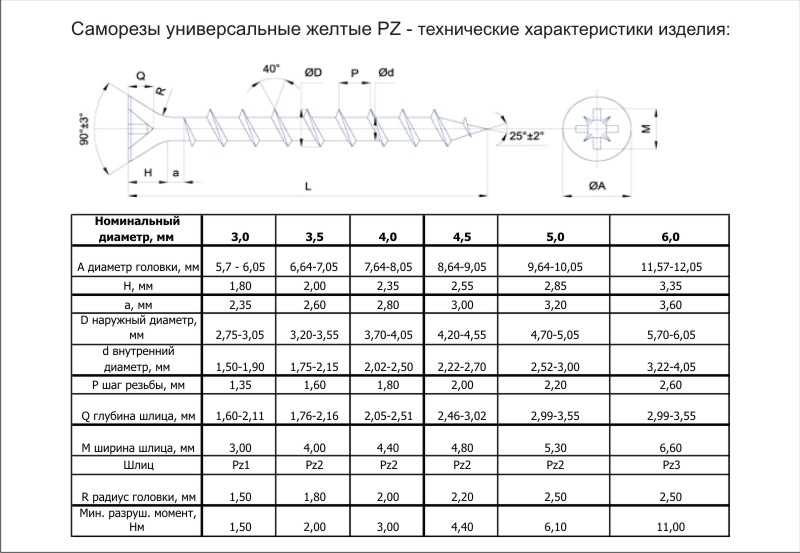

Желтые и белые с потайными головками и крестообразным шлицем

Диаметр, мм	Длина, мм
3	12 — 40
3,5	12 — 50
4	12 — 70
4,5	16 — 80
5	20 — 120
6	30 — 200

С потайной головкой и прямым шлицем

Размеры этих изделий производители указывают несколько необычным способом: для них приводятся отдельно диаметр головки и собственно самореза.

Диаметры могут сочетаться в таких вариантах:

• 16*8;
• 12*6;
• 10*5;
• 9*4,5;
• 8*4;
• 7*3,5;
• 6*3;
• 5*2,5;
• 4*2;
• 3,2*1,6.

Крепеж с прямым шлицем.

С шестигранной головкой

Самые длинные саморезы по дереву относятся именно к этой категории. Вот список типоразмеров крепежных элементов:

Диаметр, мм	Длина, мм
5	30
6	30 — 150
8	35 — 200
10	40 — 260
12	100 — 300

Саморезы по дереву 200 мм с шестигранной головкой могут использоваться для сборки стропильной системы и крепления лаг к балкам.

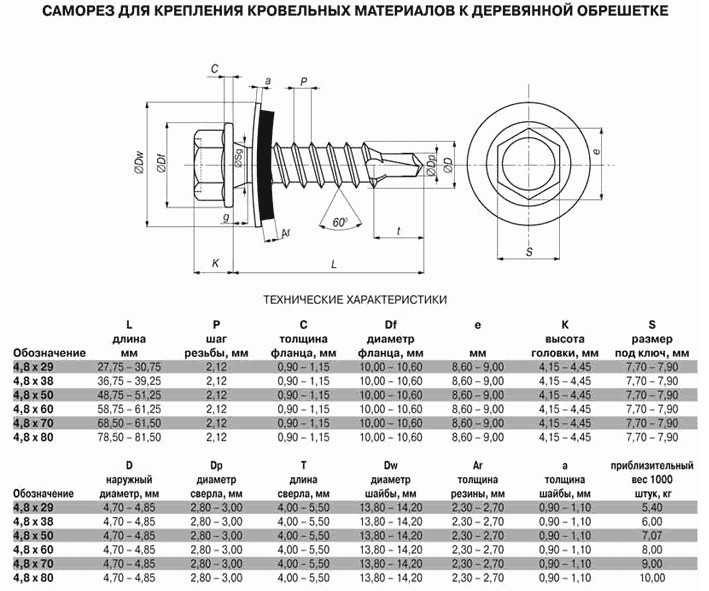

С прессшайбой

Максимальные размеры саморезов с прессшайбой по дереву сравнительно невелики в силу специфики их применения: они предназначены прежде всего для крепления с деревянному основанию тонких листовых материалов.

Как правило, они производятся с цинковым покрытием.

Диаметр, мм	Длина, мм
4,2	13
	14
	16
	19
	25
	32
	41
	51
	75

Применение: полезные советы

Надеемся, что небольшая инструкция по обращению с крепежами окажется полезной читателю при сборке своими руками разнообразных деревянных конструкций.

• Саморез по дереву 35 мм идеален для крепления гипсокартона к деревянной обрешетке. Крепежные элементы вкручиваются с шагом 15 — 20 см после разметки по поверхности ГКЛ положения брусков; головки утапливаются в гипсокартон примерно на миллиметр и при шпаклевании  швов заделываются гипсовой шпаклевкой.

ГКЛ часто крепят к деревянной обрешетке.

• Черные саморезы по дереву 35 миллиметров длиной прекрасно подойдут и для обшивки деревянного каркаса фанерой или ОСП. Отверстия под них в листовом материале предварительно засверливаются диаметром, равным наружному диаметру резьбы крепежа. Затем отверстия раззенковываются сверлом, диаметр которого равен размеру шляпки.
• Саморез по дереву 51 мм длиной подойдет при двухслойной обшивке гипсокартоном деревянного каркаса перегородки во время крепления второго слоя. Двойная обшивка необходима в небольших помещениях с высокой проходимостью.
• Саморезы по дереву 75 мм и более длиной нельзя вкручивать в деревянные детали без предварительного засверливания отверстий меньшим на 1 — 1,5 миллиметра диаметром. В противном случае есть риск расколоть дерево по волокнам.
• Если вам предстоит вкрутить в плотную древесину саморез по дереву 100 мм и более длиной, предварительного засверливания может оказаться недостаточно. Шуруповерт просто не сможет провернуть метиз на последних витках. Здесь поможет простая хитрость: капните в предварительно засверленное отверстие немного любого масла (для швейных машин, минерального или даже отработки).
• Фанера толщиной более 15 мм может соединяться под прямым углом встык, без уголков или брусков; причем такое соединение будет заметно прочнее, чем с использованием тех же мебельных уголков. В плоскости одной из деталей засверливаются отверстия, равные диаметру самореза; в торце второй детали — диаметром на 1 — 1,5 мм меньше.

Размер метизов зависит от толщины соединяемых деталей: для 15 мм подойдет 51-миллиметровый крепеж; саморез по дереву 75 мм длиной можно использовать с фанерой в 22 миллиметра.



Толстую фанеру можно соединять встык.

• Для заделки утопленных шляпок на лицевых поверхностях деталей можно использовать акриловую шпаклевку по дереву; однако ее трудно подобрать точно в тон древесине. Куда практичнее другой способ: смешайте оставшиеся после засверливания опилки с небольшим количеством клея ПВА — и вы получите замазку, которая после схватывания клея будет в точности соответствовать цвету делали.

На фото — компоненты прочной шпаклевки, точно соответствующей тону древесины.

Заключение

Мы познакомились с видами и типоразмерами наиболее популярных метизов для крепления деревянных деталей. Полный ассортимент, впрочем, заметно шире. Больше информации о нем читатель сможет получить из видео в этой статье. Успехов!

Саморезы Таблица размеров

Вы можете найти много типов винтов для различных задач. В то время как многие, такие как шурупы по дереву, требуют направляющих отверстий в более толстых материалах, другие для листовых или более тонких материалов значительно отличаются. Саморезы — фантастическое дополнение, так как они не так сильно зависят от такого размера направляющего отверстия.

Некоторые саморезы также являются саморезами, сочетающими в себе действие, подобное сверлению, и установку крепежа за одно действие. Хотя вы используете те же принципы, что и с другими винтами, они создают свои собственные отверстия с крупной резьбой.

Используя мягкие материалы, они могут даже проткнуть их своим острым концом, чтобы полностью избежать сверления. Однако при использовании на кровле или листовом металле добавление небольшого размера отверстия значительно упрощает установку. (Прочитайте таблицу размеров винтов Tek)

Поиск подходящих винтов может быть сложным, поэтому вы можете использовать нашу таблицу размеров самонарезающих винтов в нашем руководстве. К концу вы будете знать достаточно, чтобы быстро найти правильный размер винта для всех ваших применений крепления.

Какой размер у самореза #10?

Перед использованием большинства винтов необходимо просверлить направляющее отверстие.

В то время как самонарезающие винты могут просверливать собственное отверстие, для начала работы с другими типами резьбонарезания, нарезания резьбы, придания формы резьбе и накатывания резьбы требуется помощь.

Чтобы обеспечить возможность ввинчивания в материал, винты с тупой головкой, такие как резьбонарезные винты типа B, резьбонарезные винты типа F и винты для накатывания резьбы для пластмасс и металлов, должны иметь правильный размер.

Если диаметр направляющего отверстия не соответствует размеру, даже винты с острым концом, такие как саморезы типа A или типа AB, могут раздробить дерево или погнуть металл при закручивании.

Саморезы типа AB

Размер винта	Число резьб на дюйм	Рекомендуемый диаметр отверстия	Размер сверла
#2	32	0,0760″	#48
#3	28	0,0810″	#46
#4	24	0,0860″	#44
#5	20	0,1065″	#36
#6	20	0,1160 дюйма	#32
#7	19	0,1285 дюйма	#30
#8	18	0,1360 дюйма	#29
#10	16	0,1590″	#21
#12	24	0,1875″	3/16″
1/4″	14	0,2188″	7/32″
5/16″	12	0,2720″	I
3/8″	12	0,3281″	21/64″

Вот еще несколько моментов, которые следует учитывать при поиске подходящего самонарезающего крепежа.

Сверлильная канавка

Длина канавки определяет максимальную толщину металла, которую можно просверлить. Просверленный материал может выходить из отверстия благодаря канавкам сверла.

Стружка забьет канавку и остановит движение резания, если канавка сверла погрузится в материал. Кроме того, тепло от стружки сверла может привести к перегреву сверла и выходу его из строя, если это произойдет. (Считайте размеры метрических шестигранных ключей)

Длина наконечника

Область без резьбы между острием сверления и первой резьбой называется острием сверления.

Перед зацеплением резьбы эта длина должна быть достаточной для полного просверливания материала. Это связано с тем, что нити могут запутаться и разрушить застежку, если они зацепятся слишком рано.

Винт-крылья

При соединении дерева с металлом толщиной более 1/2″ необходимы крепежные детали с выступами. Крылья рассверливают отверстие с зазором, предотвращая преждевременное зацепление резьбы.

Если резьба зацепится слишком рано, закрепленный материал может отделиться от основного материала.

Крылья сломаются при ударе о металлический материал, позволив резьбе зацепиться. (Узнайте, как открутить заржавевший винт)

Саморезы и саморезы

Когда саморезы вкручиваются в пластик, дерево или металл, они нарезают собственную резьбу, в отличие от обычных шурупов. Накатывание резьбы и нарезание резьбы — два наиболее распространенных самореза.

Саморезы обычно используются для соединения двух кусков материала, когда вы можете получить доступ только к одной стороне материала. Однако вы можете использовать винт или болт, если обе стороны доступны.

Саморезы помогают разбирать и собирать предметы, так как они легко снимаются, а крепеж можно снова вставить.

Саморезы и саморезы

Саморезы легко спутать с саморезами. Это связано с тем, что саморезы не имеют встроенного сверла, а некоторые разновидности саморезов требуют сверления направляющего отверстия, прежде чем вставлять их в материал.

Носик тупой, а конец плоский.

Прежде чем можно будет вкручивать саморезы в материал с помощью отвертки, необходимо сделать пилотное отверстие диаметром несколько меньше диаметра шурупа.

Саморезы с заостренной головкой не требуют направляющего отверстия. Вместо этого саморез нарезает резьбу в материале по мере его ввинчивания, скрепляя его.

Саморезы обычно используются для соединения таких материалов, как дерево, пластик, металл и кирпичная кладка.

Резьбонарезной и резьбонарезной – это два типа саморезов.

Резьбонарезной : Поскольку эти винты не имеют заостренного конца, перед их использованием необходимо просверлить направляющее отверстие. Пластмассовые материалы скрепляются резьбообразующими винтами.

Благодаря своей конструкции они часто более плотно удерживают материал. Однако следует соблюдать осторожность, поскольку чрезмерное затягивание большего винта может привести к растрескиванию соединяемых материалов из-за давления.

Нарезание резьбы : Хотя для этих винтов не требуется направляющее отверстие, его можно просверлить для облегчения крепления. Убедитесь, что направляющее отверстие меньше диаметра резьбонарезного винта.

Саморезы удаляют материал, а также создают проход для прохождения винта. Недостатком использования этого типа винтов является то, что при их снятии может быть сорвана резьба. Если у вас сорвана резьба, повторное крепление следует выполнять с помощью более крупного самонарезающего винта.

Какой размер у самореза № 6?

Здесь вы можете найти некоторые популярные типы саморезов.

Потайная или плоская головка

Поскольку головка шурупа располагается ниже поверхности окружающего материала, это позволяет получить ровную поверхность. Это позволяет получить плоскую поверхность и гладкий продукт.

Шестигранник или головка под торцевой ключ

В зависимости от формы используемого шуруповерта головка шурупа с меньшей вероятностью будет повреждена и деформирована при закручивании в материал.

Головка со стеклярусом

Винт со стеклярусом имеет вогнутую опорную поверхность и потайную головку с плоской вершиной. Форма головки стекляруса позволяет распределять нагрузку по значительно большей площади, чем у винта с плоской головкой.

Гипсокартон крепится к деревянным и металлическим стойкам с помощью шурупов со стеклянными головками.

Головка с пуговицами

Обычно используется в столярном деле. Благодаря куполообразной форме головка винта с меньшей вероятностью утонет в материале.

Фланцевая головка

Металл к металлу и пластик к пластику являются наиболее распространенными применениями. По сравнению с другими типами головок фланцевая головка позволяет применять более высокий зажимной момент.

Шестигранная головка

Подрядчики обычно используют эти винты с шестигранной головкой в ​​тяжелых условиях, когда потайная головка не требуется.

С полукруглой головкой

Винты с полукруглой головкой имеют потайную головку и плоскую верхнюю поверхность. Коническая головка винта не доходит до внешнего края головки винта, что позволяет плотно прилегать к дереву и другим более мягким материалам.

Плоская головка

Верхняя часть головки этого винта закруглена, а стороны вертикальны. Они выглядят как овальные или круглые винты. Они обычно используются в металлических или деревянных изделиях, требующих большого крутящего момента.

Блинчатая головка

Когда требуется широкая область зажима и беспрепятственная головка, используется эта головка винта. Благодаря большей площади зажима усилие распределяется по большей площади.

Квадратная головка

При ввинчивании шурупа в материал вероятность того, что сверло выскользнет (выскочит), меньше, чем у обычного винта Phillips.

Во избежание чрезмерной затяжки винта старайтесь не перетягивать его.

Головка фермы

Головка самонарезающего винта увеличена, имеет слегка закругленную вершину и большую площадь поверхности под головкой винта. (Узнайте, как намагнитить отвертку)

Листовой металл и другие материалы с отверстиями большого диаметра подходят для винтов с полукруглой головкой. Однако вмешательство или удаление головы затруднено из-за ее низкого купола.

Саморезы типа А

Размер винта	Число резьб на дюйм	Рекомендуемый диаметр отверстия	Размер сверла
#2	32	0,0760″	#48
#3	28	0,0810″	#46
#4	24	0,0860″	#44
№ 5	20	0,1065 дюйма	№ 36
#6	18	0,1160″	#32
#7	16	0,1285 дюйма	#30
#8	15	0,1360 дюйма	#29
#10	12	0,1590″	#21
#12	11	0,1875″	3/16″
#14 / 1/4″	10	0,2188″	7/32″
5/16″	9	0,2900″	L
3/8″	9	0,3438″	11/32″

Что означают цифры на саморезах?

Резьбонарезные винты типа F — Тип 1 Резьбонарезные винты — Тип 23 Резьбонарезные винты

Размер винта — TPI	Рекомендуемый диаметр отверстия	Размер сверла
2-56	0,0730″	#49
3-48	0,0810	#46
4-40	0,0960″	#41
5-40	0,1010″	#37
6-32	0,1200″	#31
8-32	0,1470 дюйма	#26
10-24	0,1730 дюйма	#17
10-32	0,1770″	#16
12-24	0,1990″	#8
1/4-20	0,2280″	#1
5/16-18	0,2900″	Д
3/8-16	0,3580″	T
1/2-13	0,4531″	29/64″

При использовании любой из них вы должны быть уверены, что у вас есть подходящие типы отверток, что определяется наконечником привода для определенного типа головки на выбранном вами винте.

Тем не менее, вы можете найти некоторые типы отверток, которые предназначены для конкретного применения.

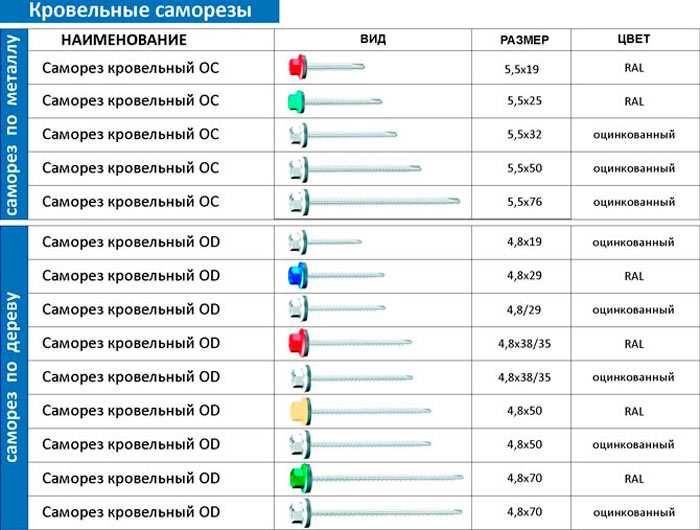

Если вам нужны шурупы Tek для дерева, используйте кровельные шурупы Tek. Канавка на этих винтах крошечная, а отверстие, которое она просверливает, меньше, чем внешняя резьба. Такая форма позволяет винту надежно врезаться в материал.

Саморезы имеют ту же головку и привод, что и саморезы. Выберите тип винта в зависимости от материала и отделки.

Длина канавки определяет толщину металла, которую может использовать саморез. Канавка удаляет просверленный материал. Резка останавливается, если канавка забивается. Итак, чтобы потребовать толстые куски материала, вам понадобится саморез с канавкой. Сверло, скорее всего, перегреется и выйдет из строя, если вы проигнорируете забитую канавку.

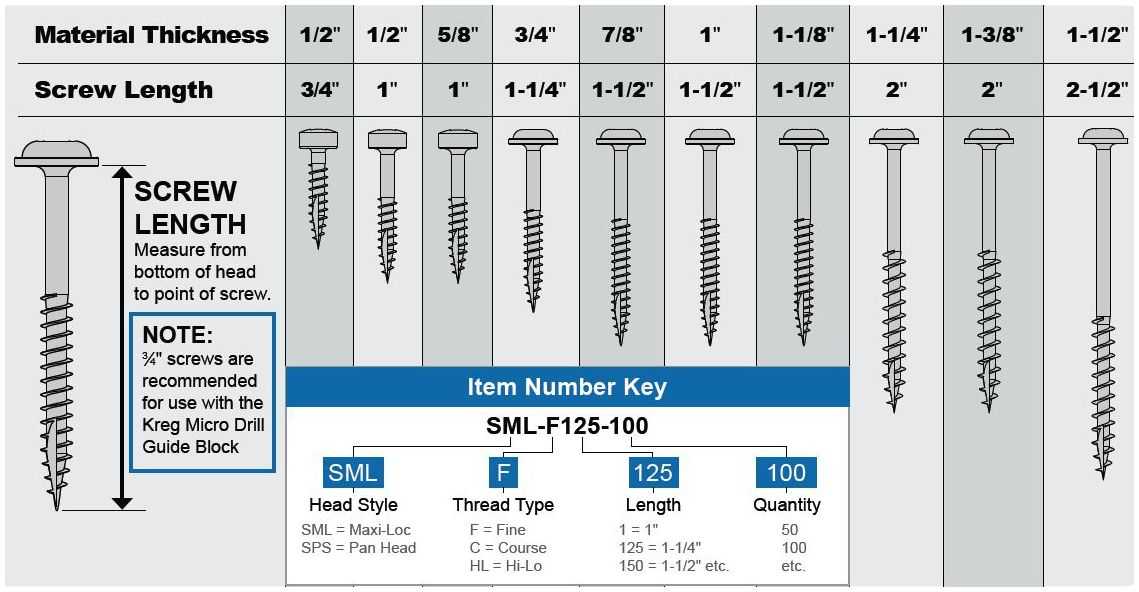

Точка сверления — это часть винта без резьбы. При выборе длины шурупа учитывайте просверливаемый материал. Винт ломается, если резьба входит в зацепление до того, как длина острия сверла полностью пройдет через материал.

При соединении дерева толщиной более 0,5 дюйма с металлом используйте саморезы с крылышками. Крылья просверливают очистное отверстие, чтобы нити не зацеплялись слишком рано. Когда крылья касаются металла, они обрываются, позволяя нитям схватиться. Если нити зацепятся слишком рано, материалы разделятся. (См. Руководство по размерам крестовых отверток)

Саморезы так же уязвимы, как и сверла. Скорость и глубина реза влияют на производительность резания. Выберите подходящий размер винта для вашего применения, чтобы избежать плавления сверла или уменьшить вероятность поломки из-за чрезмерных оборотов или давления.

Винты меньшего диаметра могут выдерживать большие обороты, но требуют меньших усилий. Чем шире диаметр винта, тем ниже частота вращения, но выше усилие, что лучше для приложений с высоким крутящим моментом.

Промышленные самонарезающие винты и таблицы размеров

Саморезы — это тип самонарезающих винтов, которые включают точки сверления. В отличие от других саморезов, таких как резьбонарезание и накатка резьбы, саморез не требует предварительно просверленного отверстия. Это связано с тем, что кончик самосверлящего винта имеет острие, похожее на острие сверла, для создания отверстия и сопряжения объектов за одну операцию.

Наши саморезы могут быть адаптированы для вашего применения и отрасли. Пожалуйста, ознакомьтесь и загрузите приведенные ниже таблицы размеров саморезов.

Download all CHARTS TOGETHER

Hex Head

Hex Washer Head

Machine Screws
Tapping Screws
Self Drilling Screws

Request Quote

Nominal Size

А

Вт

Н

Ф

У

Дж

Т

Ширина Поперек Плоский

Ширина Поперек Углы

Высота из Головка

Диаметр из Шайба

Толщина из Шайба

Ширина из Слот

Глубина из Слот

Макс.

Мин.

Мин.

Макс.

Мин.

Макс.

Мин.

Макс.

Мин.

Макс.

Мин.

Макс.

Мин.

4 6 7 8 10 12 14 1/4 5/16 3/8

.187 .250 .250 .250 .312 .312 .438 .375 .500 .562

.181 .244 .244 .244 .305 .305 .428 .367 .489 .551

. 202 .272 .272 .272 .340 .340 .409 .409 .545 .614

.060 .093 .093 .110 .120 .155 .190 .190 .230 .295

.049 .080 .080 .096 .105 .139 .172 .172 .208 .270

.243 .328 .328 .348 .414 .432 .520 .520 .676 .780

.225 .302 .302 .322 .384 .398 .480 .480 .624 .720

.019 .025 .029 .031 .031 .039 .050 .050 .055 .063

.011 .015 .017 .019 .019 .022 .030 .030 .035 .037

.039 .048 .048 .054 .060 .067 .075 .075 . 084 .094

.031 .039 .039 .045 .050 .056 .064 .064 .072 .081

.042 .053 .062 .074 .080 .103 .111 .111 .134 .168

.025 .033 .040 .052 .057 .077 .083 .083 100 .131

Частичная головка

Крепежные винты
Саморезы
Саморезы

Запросить цену

7777 9

Номинальный размер

А

Н

высота 2

Дж

Т

М

Г

Н

Отвертка Phillips Размер

Диаметр головки

Высота головы

Ширина паза

Глубина паза

Размеры углубления

Щелевой

Утопленный

Диаметр

Глубина

Ширина

Макс.

Мин.

Макс.

Мин.

Макс.

Мин.

Макс.

Мин.

Макс.

Мин.

Макс.

Мин.

Макс.

Мин.

2 3 4 5 6 7 8 10 12 1/4 5/16 3/8

.167 .193 .219 .245 .270 .296 .322 .373 .425 .492 .615

. 155 .180 .205 .231 .256 .281 .306 .357 .407 .473 .594

.053 .060 .068 .075 .082 .089 .096 .110 .125 .144 .17 9 .20267

.045 .051 .058 .065 .072 .079 .085 .099 .112 .130 .162 .195

.062 .071 .080 .089 .097 .106 .115 .133 .151 .175 .218 7 9

.053 .062 .070 .079 .087 .096 .105 .122 .139 .162 .203

.031 .035 .039 .043 .048 .048 .054 .060 .067 .075 .084 7

.023 .027 .031 .035 .039 .039 .045 .050 .056 .064 .072 .081

. 031 .036 .040 .045 .050 .054 .058 .068 .077 .087 .106 67

.022 .026 .030 .034 .037 .041 .045 .053 .061 .070 .085

.104 .112 .122 .158 .166 .176 .182 .199 .259 .281 .350 .389

.091 .099 .109 .145 .153 .163 .169 .186 .246 .268 .337

.059 .068 .078 .083 .091 .100 .108 .124 .141 .161 .193

.017 .019 .019 .028 .028 .029 .030 .031 .034 .036 .169

1 1 1 2 2 2 2 2 3 3 4 4

Вафельная головка

Саморезы

Запросить цену

Размер	А		Н		Р		я
	Диаметр головки		Головка Hgt. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены *
