Строительная отрасль – одна из самых быстро развивающихся. Стремительное изменение рынка стройматериалов в динамично меняющемся мире порождает новые, еще более нестандартные и эффективные разработки среди крепежных инструментов, предлагаемые потребителю.
Саморезы – простое, и в то же время уникальное приспособление, без которого невозможно представить современное строительство.
Саморезы: многообразие выбора
Универсальное эффективное крепление – саморез – незаменимо, когда требуется построить дом, выполнить декоративную отделку или собрать мебель. И если прежде выбор в продаже был невелик, то на сегодняшний день иногда сложно сориентироваться в многообразии предлагаемых вариантов и понять, что же предпочесть в том или ином случае. Они стали узкоспециализированными деталями, каждая из которых ориентирована на определенную область применения.
Существует широкий ассортимент саморезов для следующих материалов:
- дерево;
- гипсокартон;
- пластик;
- металл;
-
кровля.
Этот список можно расширить. Чтобы выбрать наиболее подходящий крепеж, необходимо изучить имеющиеся на настоящий момент стандарты.
Стандарт саморезов — российские, европейские и международные нормативы
Данные нормативы обязательны к ознакомлению, чтобы разобраться в обилии вариантов и подобрать оптимальный для себя тип крепления.
Наиболее распространенные стандарты:
- DIN – немецкий норматив, разработанный государственным стандартизационным учреждением Германии;
- ISO – показатель международного уровня.
Две этих маркировки очень схожи и являются авторитетными для основной массы пользователей.
- ГОСТ – известный российский стандарт – имеет близкие к европейским нормативы качества.
Описывая произведенную продукцию, изготовитель обязан указать стандарт, то есть соответствие нормам данных категорий, признанных большинством стран.
Размерный ряд саморезов для работ по дереву
Величина деталей имеет важное значение для конкретных строительных задач. Критерии определения параметров таковы:
Диаметр – параметр окружности, отмеряемой по наибольшим выступам резьбы. Эти величины стандартизированы; предлагаемые значения сильно варьируются от 1,6 мм – минимального, до 12 мм – максимального. Надо учитывать, что не каждая разновидность саморезов представлена во всем диапазоне диаметров – отдельные типы крепежа выпускаются только средних стандартных размеров, т. к. самые большие или самые маленькие зачастую бывают не востребованы. Так, диаметры крепежа для гипсокартона – от 3,5 до 4,8 мм; окружности деталей для металлического профиля ограничиваются только двумя позициями: 3,5 мм, 3,9 мм;
Длина – тоже стандартизированный параметр. В случае наличия у шурупа или самореза потайной головки длина изделия отмеряется полностью. Если же головка выпуклой конфигурации – определяют протяженность от основания шляпки до острия стержня.
Саморезы классифицируются по стандартным длинам в диапазоне от 7 до 300 мм.
Крепежные приспособления по диаметру и длине подбирают в зависимости от величины скрепляемых объектов, предполагаемой нагрузки на возводимую конструкцию и других факторов.

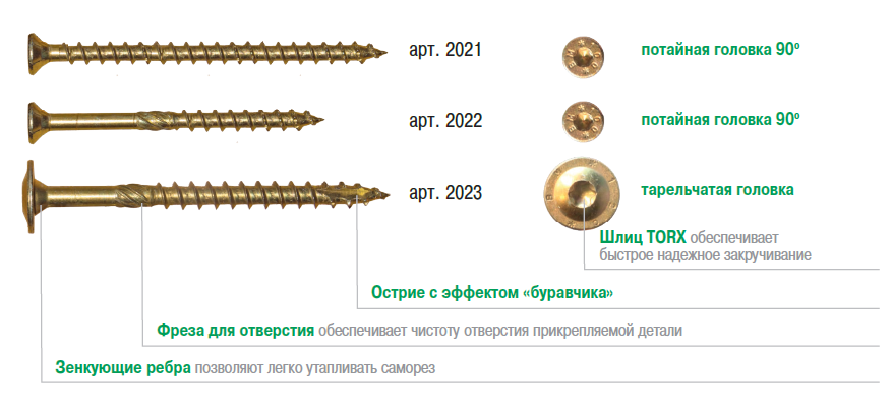

Разновидности саморезов, предназначенных для дерева
Помимо габаритов и всевозможных стандартов, существуют и иные классификации крепежного инструмента: по материалу изготовления, покрытию элементов, форме резьбы, строению, отрасли использования и некоторым другим показателям. Вот основные виды саморезов для работы по дереву:
· желтый или белый (по-другому называют желтопассивированными) – специальное защитное покрытие, наносимое на приспособления, делает их стойкими к образованию ржавчины. Почти полный размерный ряд, представленность в самых небольших параметрах, а также потайная шляпка обуславливают широкое применение этих деталей как декоративного способа крепежа.
Встречаются следующие размеры изделий: 3,12–3,50 мм, толщина – 20–70 мм. Немаловажен для потребителя и тот факт, что многие разновидности имеют резьбу по всей длине. Этот вариант крепления востребован для отделочных работ, но не слишком активно применяется для обычных строительных целей, так как стоимость желтых саморезов довольно высока;
· оксидированный черный – детали с крупной резьбой, идеально подходящей для вкручивания в деревянную основу. Такие крепления незаменимы, если требуется обшить стены гипсокартоном или привинтить к одному элементу из дерева другой. Саморезы будут утоплены и практически незаметны на поверхности благодаря потайной шляпке. Представленная линейка размеров достаточно многообразна: диаметр – 3,5–4,8 мм, длина – от 19 до 150 мм. К минусам оксидированных саморезов относится их подверженность коррозии;
· «глухарь» – приспособления для монтажа всевозможных реек, лаг, брусов, применяются там, где необходимо обеспечить значительную прочность и устойчивость конструкции.
Крепежные инструменты повышенной толщины, с шестигранной головкой. Для закручивания таких саморезов понадобится ключ, также можно применить шуруповерт либо дрель. Если предыдущие два вида саморезов непригодны для навешивания на стену, водонагревателей или других утяжеленных объектов, то «глухари» – оптимальное решение для такой задачи.
Саморезы были изобретены для быстрого и энергоемкого монтажа, сейчас этот крепеж применяется повсеместно. Все вариативные нормы и размеры востребованы каждый в своей области – в зависимости от поставленных целей.
К достоинствам саморезов следует отнести:
- надежность соединений, выполненных с их помощью;
- доступность – крепеж легко купить в любой строительной торговой точке;
- универсальность – подходят для ремонтных, декоративных, отделочных работ, монтажа оконных и дверных конструкций, производства мебели и т. д.;
- неприхотливость в использовании – поверхности материала не требуется никакая обработка перед применением креплений;
Виды и размеры саморезов
Все фотографии кликабельны, для детального просмотра щёлкните по фото.
Саморезы разные
Саморезы – вещь просто необходимая в строительстве, без неё не обойтись, если вы решили повесить полку, шкаф, картину, собрать мебель, построить дом. Видов саморезов достаточно много, как и строительных материалов, для которых они предназначены. Рассмотрим самые распространённые.Для закручивания потребуются отвертки или биты для шуруповёрта.
Саморезы по дереву.
Чёрные саморезы по дереву
Главной их отличительной особенностью является редкий шаг резьбы. Расстояние между витками резьбы заметно больше, чем, к примеру, у саморезов по металлу. Это обусловлено тем, что дерево само по себе менее плотное и твердое, чем железо. Могут быть черного, белого, золотистого цветов, в зависимости от цвета материала с которым вы работаете. Чаще всего применяется черный цвет. Если же следует прикрутить, к примеру, мебельную петлю желтого цвета, конечно лучше взять саморез в тон.
Длина саморезов. От самых коротких 11мм, так называемых семечек, свое название они получили из-за своего небольшого размера, примерно с семечку подсолнечника, до самых длинных 200мм.
Подбирать саморез нужно так, чтобы соединение деталей было плотным. К примеру, если вы скрепляете два бруска на 50мм, возьмите саморез длиной минимум 75мм, можно и 90мм.
Диаметр саморезов. Саморезы черного цвета (самые часто используемые) имеют диаметр 3,5мм, 4,2мм, что позволяет закручивать их без предварительного засверливания.
Желтые имеют диаметр от 2,5 – 6мм.
Обзор профи шуруповёрта Hitachi
Отверстия под саморезы потребуются, если диаметр самореза 4,5мм и выше. Если брусок или заготовка тонкие, можно просверлить дырку и для 4мм метиза.
Для 4,5мм потребуется отверстие 3мм-3,5мм, в зависимости от плотности дерева.
Под 5мм саморез нужно отверстие 3,5мм-4мм.
Для 6мм – 4,5мм, тогда деревянная заготовка не даст трещину.
Используйте обычное сверло по металлу, так как сверл по дереву с шагом 0,5мм не бывает.
Слишком большое отверстие тоже не стоит высверливать, иначе плотность сцепления будет низкой.
Для чёрных потребуется отвертка с разъемом PH №2, или такая же бита. Для жёлтых

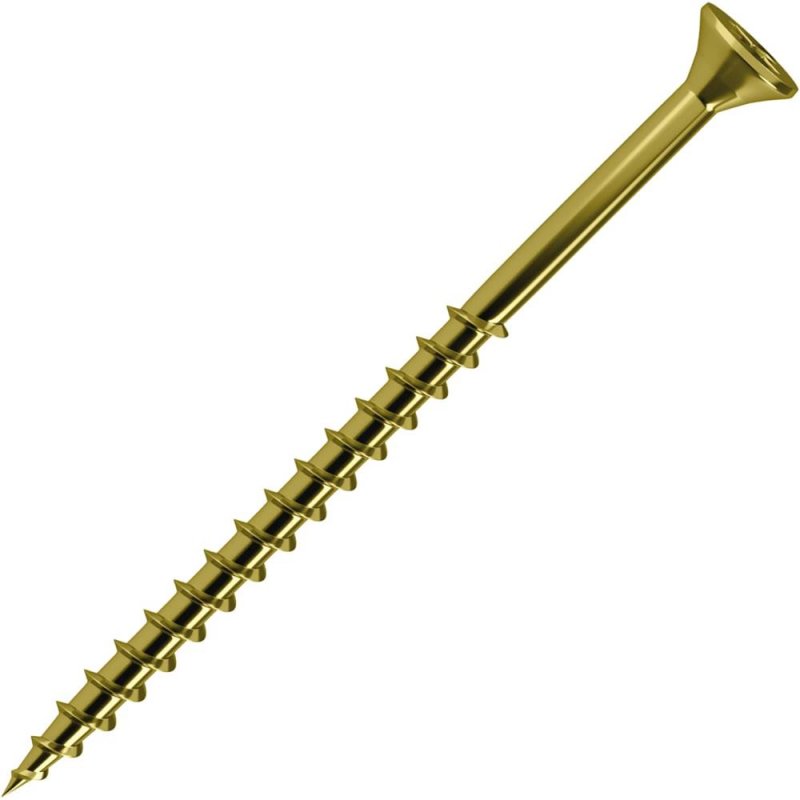

Жёлтые саморезы по дереву
бита PZ №1,№2 или №3, в зависимости от диаметра самореза.
Саморезы по металлу.
Чёрные саморезы по металлу
Как правило, имеют частый шаг, расстояние между витками резьбы очень маленькое, в отличие от саморезов по дереву. Частый шаг требуется для плотного материала, чтобы сцепление было надёжным.
Имеют разъём PH №2.
Саморезы с прессшайбой оцинкованные острые(разъём PH №2).
Саморезы с прессшайбой острые
Позволяют крепить листовой металл до 0,9мм без просверливания отверстия.
Также подходят для крепления дерева.
Большая шляпка позволяет плотнее прижимать закрепляемый материал, служит как шайба. Имеют диаметр 4,2мм, длина от самых коротких на 13мм, до самых длинных на 64мм.
Саморезы с прессшайбой со сверлом.
Саморезы с прессшайбой со сверлом
Такими можно крепить металл до 2мм, без просверливания отверстия. На конце расположено сверло, он как бы сам для себя высверливает дырку и закручивается.
Для таких потребуется бита PH №2.
Кровельные саморезы.
Кровельные саморезы
Предназначены для крепления кровельных материалов, как видно из названия. Диаметр 4,8мм и 6,3мм. Длина от 19мм до 100мм. Бывают разного цвета, в зависимости от цвета материала, синие, коричневые, просто оцинкованные.
Для таких потребуется бита с внутренним шестигранником на 8мм, если диаметр самореза 4,8мм, и 10мм, если диаметр метиза 6,3мм.
Имеет резиновую прокладку, чтобы крыша не дала течь.
Саморез мебельный (конфирмат).
Мебельные саморезы (конфирмат)
Применяется при сборке мебели, длина 50мм, требует предварительного засверливания. Для него есть специальное сверло, на два диаметра, так как его толщина сначала одного размера, к концу идёт утолщение.
Потребуется шестигранный ключ на 4мм, если будете крутить вручную, или же бита под шуруповёрт – HEX 4.
Шуруп с шестигранной головкой(называют иногда глухарь).
Шуруп с шестигранной головкой
Такой отлично подойдет для тяжеловесных конструкций, там, где нужна особая прочность. Предназначен для дерева, имеет толщину 6мм-10мм. Обязательно перед тем, как закрутить, высверлить под него отверстие. Для 6мм шурупа – 4,5мм, для 8мм – 6мм, для 10мм – 7,5мм-8мм.
Для закручивания таких саморезов потребуется гаечный ключ, шляпка имеет шестигранную форму диаметром 10мм, 13мм, 17мм, в зависимости от толщины самореза.
Если используете саморез с дюбелем, то подбирайте дюбель так, чтобы его диаметр был примерно в два раза больше диаметра самореза.
К примеру, если саморез 3,5мм — дюбель 6. Если 4мм или 4,5, то дюбель 8мм.
Отверстие в стене делайте в размер диаметра дюбеля.
Таблица размеров шурупов: найдите нужные размеры сейчас
Используемые как внутри, так и снаружи помещений, шурупы являются отличной альтернативой гвоздям и деревянным зажимам.
Они особенно подходят для монтажа отделки и фурнитуры, зажимных форм и строительных шаблонов.
При использовании шурупов для дерева важно сверяться с таблицей размеров шурупов, чтобы гарантировать, что вы используете шурупы подходящего размера для своего проекта. Я здесь, чтобы помочь с этим.
В этой статье вы узнаете, как читать таблицу размеров шурупов для дерева для всех ваших потребностей в шурупах.
Начинаем!
Как читать таблицу размеров шурупов по дереву
Шурупы по дереву служат простой, но важной цели: скрепляют два цельных куска дерева вместе без необходимости вырезания столярных изделий.
В отличие от шурупов для металлообработки, шурупы для дерева не имеют резьбы по всей длине.
У них более грубая резьба с гладкими стержнями под головкой.
Длина резьбы обычно не превышает дюйма.
Конструкция с частичной резьбой предотвращает проворачивание шурупов, когда резьба заканчивается, и защищает деревянный материал от расщепления или растрескивания, если шурупы закручены слишком глубоко.
Он также обеспечивает более прочную фиксацию в целом.
Вот как правильно читать таблицу размеров шурупов, чтобы помочь вам выбрать правильные шурупы:
Измерьте размер шурупов
Размер шурупов определяется двумя основными факторами: длиной стержня и толщиной/диаметром.
То же самое для любой таблицы размеров винтов, которую вы используете; и это очень полезно!
Длина и диаметр, измеряемые в дюймах, относятся к группе размеров от 0 до 24.
Обычно производители указывают размер шурупа на самой коробке.
Если у вас нет коробки, определите размер вашего шурупа, вручную измерив ширину резьбы (в долях дюйма), чтобы получить диаметр.
Затем обратитесь к таблице ниже, чтобы определить ближайший дробный размер винта, который вы только что измерили:
| Размер винта | Ближайший дробный размер |
№ 0 | 1/16″ |
№ 1 | 5/64″ |
№ 2 | 3/32″ |
№ 3 | 7/64″ |
№ 4 | 7/64″ |
№ 5 | 1/8″ |
№ 6 | 9/64″ |
№ 7 | 5/32″ |
№ 8 | 5/32″ |
№ 9 | 11/64″ |
№ 10 | 3/16″ |
№ 11 | 7/32″ |
№ 12 | 1/4″ |
№ 14 | 17/64″ |
№ 16 | 19/64″ |
№ 20 | 5/16″ |
Определение требуемого диаметра
После того, как вы определили размер шурупа, проверьте его внутренний диаметр, диаметр стержня и средний диаметр головки.
Следующий набор столбцов соответствует соответствующему диаметру как в дробных, так и в десятичных единицах измерения.
Внутренний диаметр, также известный как внутренний диаметр (RD), измеряет наименьший диаметр резьбы.
С другой стороны, диаметр стержня измеряет безрезьбовую часть болта между резьбой и головкой.
Диаметр головки измеряет верхнюю часть винта.
Определение типа головки
Чтобы точно определить размер головки, необходимо определить тип головки вашего шурупа.
Шурупы с плоской головкой, как следует из названия, имеют плоскую верхнюю часть и коническую (конусообразную) нижнюю часть.
Винты с овальной головкой имеют декоративную верхнюю часть, которая слегка выступает над поверхностью, но такая же коническая нижняя сторона.
Винты с круглой головкой имеют куполообразную, круглую верхнюю часть и плоскую нижнюю часть.
Дважды проверьте резьбу шурупа на дюйм
Резьба шурупа на дюйм (TPI) гарантирует, что шуруп соответствует детали, в которую вы его вставляете.
Как правило, более высокое значение TPI указывает на меньший шаг резьбы.
Если резьба винта и гайки различна, они либо срывают, либо заедают резьбу, что приводит к неправильному и непригодному для использования соединению.
Таблица размеров реальных шурупов Применение
Допустим, вы работаете над проектом по дереву, который требует слияния двух кусков дерева.
Во-первых, вам нужно определить размер используемого шурупа, измерив его линейкой.
Если размер вашего винта составляет 5/64 дюйма, он относится к категории винтов №1.
Оттуда вы сможете определить внутренний диаметр и диаметр хвостовика шурупа по соответствующему ряду.
Для калибровочного винта №1 ваш внутренний диаметр и диаметр хвостовика следующие:
| Винт № | Малый диаметр | Диаметр хвостовика | Средний диаметр головки | Количество нитей на дюйм | |||||
| Круглая головка | Плоская и овальная головка | ||||||||
Дробные изм. | Десятичные изм. | Дробные изм. | Десятичные изм. | Дробные изм. | Десятичные изм. | Дробные изм. | Десятичные изм. | ||
№ 0 | 3/64 | 0,04 | 1/16 | 0,06 | 0,106 | 7/64 | 0,109 | 7/64 | 32 |
№ 1 | 3/64 | 0,046 | 5/64 | 0,073 | 0,13 | 44569 | 0,135 | 9/64 | 28 |
№ 2 | 1/16 | 0,054 | 3/32 | 0,086 | 30. | 5/32 | 0,16 | 5/32 | 26 |
№ 3 | 1/16 | 0,065 | 7/64 | 0,099 | 0,178 | 11/64 | 0,185 | 44636 | 24 |
№ 4 | 5/64 | 0,075 | 7/64 | 0,112 | 0,202 | 13/64 | 30.12. | 13/64 | 22 |
№ 5 | 5/64 | 0,085 | 1/8 | 0,125 | 0,227 | 7/32 | 0,236 | 15/64 | 20 |
№ 6 | 3/32 | 0,092 | 9/64 | 0,138 | 0,25 | 44565 | 0,262 | 17/64 | 18 |
№ 7 | 7/64 | 0,102 | 5/32 | 0,151 | 30. | 32 сентября | 0,287 | 32 сентября | 16 |
№ 8 | 7/64 | 0,112 | 5/32 | 0,164 | 0,298 | 19/64 | 0,312 | 44697 | 15 |
№ 9 | 1/8 | 0,122 | 11/64 | 0,177 | 0,323 | 21/64 | 30.12. | 32.11 | 14 |
№ 10 | 1/8 | 0,13 | 3/16 | 0,19 | 0,347 | 32. | 0,363 | 23/64 | 13 |
№ 11 | 9/64 | 0,139 | 13/64 | 0,203 | 0,395 | 25/64 | 0,414 | 13/32 | 11 |
№ 12 | 9/64 | 0,148 | 7/32 | 0,216 | 0,443 | 44758 | 0,48 | 31/64 | 10 |
№ 14 | 5/32 | 0,165 | 1/4 | 0,242 | 30. | 31/64 | 0,515 | 33/64 | 9 |
№ 16 | 3/16 | 0,184 | 17/64 | 0,268 | 0,539 | 17/32 | 0,602 | 19/32 | 8 |
№ 18 | 13/64 | 0,204 | 19/64 | 0,294 | 0,587 | 19/32 | 0,616 | 39/64 | 8 |
№ 20 | 7/32 | 0,223 | 5/16 | 0,32 | 0,683 | 44881 | 0,724 | 23/32 | 7 |
12.
12.
11
12.Часто задаваемые вопросы
Как выбрать правильный размер шурупа?
Чтобы выбрать правильный размер шурупа для вашего проекта, вам необходимо проверить длину и толщину шурупа.
Шуруп для дерева должен быть достаточно длинным и толстым, чтобы скреплять две доски. Он должен входить не менее чем на половину толщины материала дна; т. е. 3/4″ в 2 x 4,
Насколько глубоко должен проникать в дерево шуруп?
Шуруп для дерева должен проникать в древесину на расстояние примерно от половины до двух третей длины резьбы шурупа.
Независимо от того, строите ли вы мебель, дом на дереве или вам нужна таблица винтов настила для проекта на заднем дворе, есть определенные размеры винтов, на которые следует обратить внимание.
Заключение
Вот и все, ребята; подробное руководство о том, как использовать и читать таблицу размеров шурупов!
Помните: независимо от того, читаете ли вы таблицу размеров винтов для станков или болтов, вы всегда должны использовать правильный размер шурупов для своих проектов, чтобы предотвратить потенциально катастрофические несчастные случаи.
Если ваши шурупы слишком короткие и/или тонкие, они не будут должным образом скреплять доски.
Если они слишком длинные, они, скорее всего, проткнут другую сторону дерева.
Слишком толстые шурупы раскалывают и повреждают древесину, делая ее бесполезной.
Делиться — значит заботиться!
Таблица размеров шурупов по дереву
Таблица размеров шуруповТаблица размеров шурупов по дереву
С благодарностью Boltdepot.com| Винт № | Диаметр хвостовика* | Диаметр основания* | Максимальный диаметр головки | Количество витков на дюйм | ||
| Ближайшее дробное измерение | Десятичное измерение | Ближайшее дробное измерение | Десятичное измерение | |||
| 0 | 1 / 16 | . 060 | 3 / 64 | .040 | .119 | 32 |
| 1 | 5 / 64 | .073 | 3 / 64 | .046 | .146 | 28 |
| 2 | 3 / 32 | .086 | 1 / 16 | .054 | .172 | 26 |
| 3 | 7 / 64 | . 099 | 1 / 16 | .065 | .199 | 24 |
| 4 | 7 / 64 | .112 | 5 / 64 | .075 | .225 | 22 |
| 5 | 1 / 8 | .125 | 5 / 64 | .085 | .252 | 20 |
| 6 | 9 / 64 | . 138 | 3 / 32 | .092 | .279 | 18 |
| 7 | 5 / 32 | .151 | 7 / 64 | .102 | .305 | 16 |
| 8 | 5 / 32 | .164 | 7 / 64 | .112 | .332 | 15 |
| 9 | 11 / 64 | . 177 | 1 / 8 | .122 | .358 | 14 |
| 10 | 3 / 16 | .190 | 1 / 8 | .130 | .385 | 13 |
| 11 | 13 / 64 | .203 | 9 / 64 | .139 | .411 | 12 |
| 12 | 7 / 32 | . 216 | 9 / 64 | .148 | .438 | 11 |
| 14 | 1 / 4 | .242 | 5 / 32 | .165 | .491 | 10 |
| 16 | 17 / 64 | .268 | 3 / 16 | .184 | .544 | 9 |
| 18 | 19 / 64 | . | ||||
