В каталоге компании HARPOON представлено два типа саморезов с уплотнительной шайбой для выполнения работ по бетону:

Самонарезающие шурупы для монтажа сэндвич-панелей;
Крепеж для установки профилированного листа.

Такие крепежные изделия производят из высокопрочной конструкционной стали по жестким внутриорганизационным стандартам качества. Для изготовления уплотнительной шайбы использована нержавеющая сталь марки AISI 304. Диаметр шайбы, укомплектованной прокладкой из EPDM, составляет

19,0 мм. Высокоэластичный этиленпропиленовый каучук мягко прижимает подлежащую сэндвич-панель или профлист к бетонному основанию и при этом обеспечивает надежную изоляцию канала, в котором проходит крепежный элемент.

Саморезы такого типа имеют шестигранную головку, наконечник-острие и резьбу с переменным шагом, которая лучше всего фиксируется в бетоне.

виды и описание, размеры, критерии выбора, цена

Бетон – сам по себе очень прочный и надежный материал, но закрепить в нем что-то бывает довольно сложно. Именно поэтому здесь нужны специальные метизы – различные саморезы без сверления или со сверлением, которые позволят установить любое навесное оборудование, обрешетку или отделку на прочных стенах.

Оглавление:

Классификация саморезов
Критерии выбора
Особенности монтажа
Цена разных видов

Виды и характеристики

Наиболее привычными и удобными для применения в быту являются традиционные саморезы – крепежные шурупы с заостренным концом и винтовой резьбой. Она обеспечивает зацепление стержня и его надежную фиксацию в монолите либо в распорном дюбеле. По ее типу и классифицируют метизделия:

1. Универсальный шуруп по бетону со средним шагом резьбы выпускается в нескольких размерах. Здесь предусмотрено 19 вариантов длины от 12 до 220 мм и шесть различных диаметров от 3 до 6 мм (нет только d-5,5 мм).

2. «Елочка» – тот же саморез со средним шагом, но несколько иного профиля. Вместо нарезного винта его стержень образуют «вложенные» друг в друга металлические конусы. Такие шурупы используются либо в паре с дюбелями, либо просто забиваются молотком в подготовленные сверлением отверстия. Размерный ряд диаметров «елочки» увеличен за счет дополнительного вида d-8 мм. Длина осталась та же, что и для универсальных креплений, за исключением 220 мм.

3. Нагели с переменным типом резьбы – эти саморезы применяются без дюбеля. Насечка на конце стержня служит для расширения отверстия в бетоне, а идущий за ним стандартный винт просто фиксирует метиз в его теле и в закрепляемой конструкции. Среди турбошурупов нет «коротышей» – только изделия больших размеров в 9 вариантах длины от 70 до 200 мм. Диаметр нагелей постоянный – 7,5 мм, поэтому под них всегда высверливают стандартные гнезда 6 мм в поперечнике.

Отсутствие дюбеля в конструкции не означает, что под шуруп не нужно готовить отверстие – просто оно выполняется меньшего диаметра и упрощает вкручивание. То есть самореза по бетону без сверления как такового не существуют – под них все равно необходимо пробить узкий канал, хотя бы в качестве направляющего.

При подборе инструмента для вкручивания шурупов также нужно обращать внимание на головку. Обычно здесь используются вполне надежные крестовые шлицы или звездочки Torx.

Реже на саморезах встречаются шестигранники под имбусовые ключи и бочонки – под торцовые.

В первую очередь обращаем внимание на материал изготовления крепежа. Их производят из различных сплавов – они и определяют сферу использования метизделий:

Углеродистая сталь.

Сама по себе достаточно прочна, но не имеет коррозионной стойкости. Из-за этого крепежные элементы чаще идут с защитной оцинковкой. Саморезы серебристого цвета считаются универсальными и годятся практически для любых работ. Те, что имеют желтый оттенок, покрываются напылением на основе меди или латуни и применяются исключительно внутри помещений. Наиболее слабой защитой от коррозии обладают черные оксидированные – их можно купить только для комнат с нормальным влажностным режимом.

Нержавеющая сталь.

Такие шурупы не нуждаются в защите от влаги, поскольку производятся из коррозионностойкого аустенитного сплава с добавлением Cr и Ni. Их стоимость будет зависеть от марки стали и содержания в ней дорогостоящего никеля (в дешевых изделиях его частично или полностью заменяют марганцем).

Всегда выглядят эстетично, плюс ко всему обладают большим сроком службы.

Латунь.

Из нее получаются довольно дорогие по цене, но очень долговечные саморезы. Они устойчивы не только к коррозии, но и прекрасно работают в агрессивных средах – кислых и солевых растворах. Серьезным нагрузкам подвергать латунь не рекомендуется, поскольку этот сплав пластичен и способен деформироваться под давлением.

Выбирать крепеж следует не только исходя из особенностей навешиваемого оборудования и условий эксплуатации, но и с учетом характеристик самого бетонирования. Впрочем, здесь обычно имеют значение лишь размеры шурупов:

Принимаемый вес, кг	Тип основания
Принимаемый вес, кг	Ячеистый бетон	Монолит	Кирпичная кладка
≤1	3х16		3х25
1-5	3х25	3х20	3х25
5-20	4х(20-40)	4х(30-70)	4х(25-50)
20-50	5х70 – 6х90	5х50 – 6х60	5х70 – 6х80
50-75	8х140	8х80	8х100
75-100	10х160	10х100	10х140

Особенности применения крепежа

Саморезы для работы по бетону, которые устанавливаются вместе с дюбелем, требуют предварительного сверления посадочного отверстия в монолите. Сюда забивается пластиковая гильза, и в ней уже фиксируется крепеж. Ее конструкция предусматривает сложные по форме лепестки с шипами, крючками и другими цепляющимися элементами, которые распираются в отверстии по мере вкручивания шурупа. Посадочное гнездо под дюбель делают сверлом соответствующего диаметра, но дополнительно заглубляют его на 3-5 мм.

Такие виды креплений, где пластиковая оболочка обеспечивает большую площадь сцепления с отверстием в стене, применяются в случаях, когда:

на метизы приходится серьезная нагрузка;
необходимо повысить надежность крепления при работе с ячеистыми бетонами;
нужно создать нераскручивающееся соединение, например, в местах вибрационного воздействия.

Саморезы без дюбеля тоже требуют подготовки отверстий, только меньшего размера в поперечнике. Также здесь необходимо правильно просчитать длину гнезда, поскольку повторно выкручивать/вкручивать такие изделия нежелательно – бетон хрупок и уже после первого прохождения винта стенки канала разрушаются. Подобное применение допускается только при условии невысоких нагрузок на крепеж.

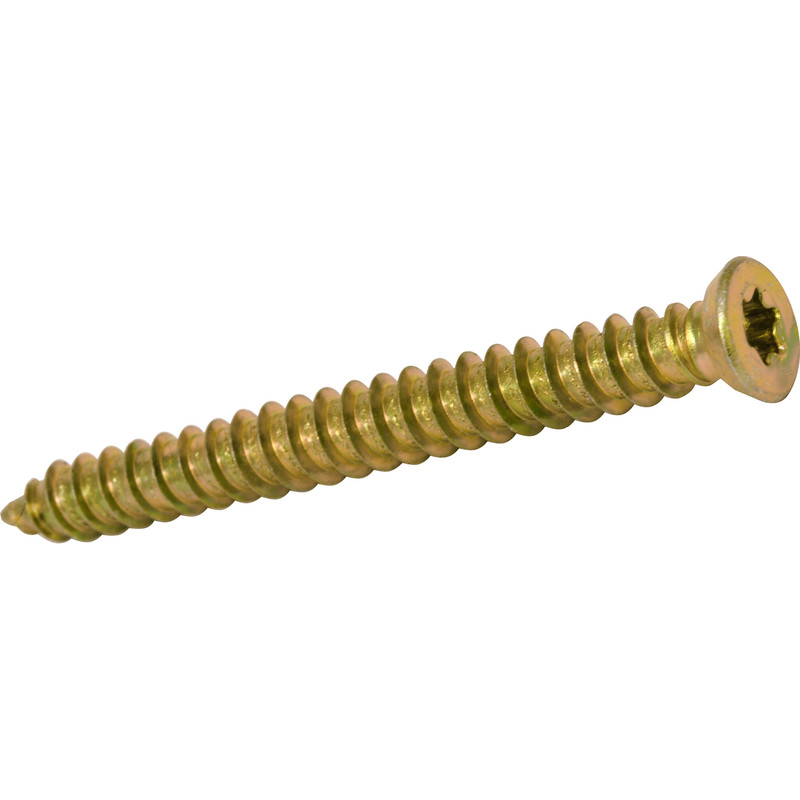

Нагель или турбошуруп отличается тем, что имеет резьбу по всей длине стержня – до самой головки. Это позволяет использовать его для крепления толстых деталей, которые тоже нужно «подхватить» метизом, например, при установке деревянных брусков, оконных и дверных коробок. Нагели обычно применяют без дюбеля.

Некоторые домашние умельцы советуют для уплотнения посадки метизов вставлять в подготовленное отверстие щепку или обломок спички. После вкручивания шурупа его резьба завязнет в мягкой древесине, сделав крепление более надежным и устойчивым к расшатыванию. При работе с пористыми бетонными блоками стержень или посадочное гнездо также можно промазать машинным маслом – по отзывам бывалых строителей, через несколько месяцев выкрутить саморез будет уже нереально.

Еще один надежный способ – вбить шуруп по бетону молотком, просверлив под него стандартное отверстие (чуть меньшего диаметра). К такому методу прибегают, если нужно использовать саморез с профилем «елочка», но уже без обязательного дюбеля – тогда выворачиваться он точно не будет.

Цены

Тип	Размеры, мм	Штук в упаковке	Стоимость, рубли
Универсальный
черный	4,8х102	100	288
черный	3,5х35	800	186
оцинкованный	5х100	1000	1587
оцинкованный	6х160	50	142,3
желтый	3х50	800	180
желтый	6х90	100	152,5
Нагель (турбошуруп)
желтый	7,5х52	10	13,8
	7,5х132		36,5
	7,5х182		50,88
