Винтовое вкручивание в материал обладает большей силой удержания, чем стандартные гладкие гвозди. Появление электрических отверток, шуруповертов и новых типов винтов сделало гвоздь менее востребованным во многих строительно-ремонтных задачах. В хозяйственных магазинах также наблюдается тенденция к расширению ассортимента саморезов и снижение спроса на гвозди и шурупы. В последнее время заметно увеличился спрос на саморезы оптом, цена же стала даже доступнее.
При выборе самореза по дереву необходимо учитывать четыре фактора:
- размер;
- тип головки;
- тип углублений;
- особенности резьбы.
Размерная сетка саморезов по дереву регламентируется ГОСТом 1145-80. В нормативном документе приведены не только размеры всех составных частей шурупов и саморезов, но допустимые значения массы стальных изделий. Отечественные производители руководствуются им и другими требованиями российского законодательства.
Основные виды саморезов по дереву
Крепежные изделия, предназначенные для работы с древесиной, классифицируются по размеру, типу головок, а также по материалу и внешнему покрытию. Они могут быть:
- оксидированными (черными) с крупной резьбой, поэтому легко проникают внутрь дерева;
- желтопассированными (желтыми), которые известны высокой устойчивостью к ржавчине и коррозии.
Также встречаются так называемые «глухари», которые используются для соединения брусков, небольших досок, реек и т. д. Его можно закручивать шуруповертом или дрелью. Вручную с помощью отвертки это будет проблематично.
Помимо саморезов по дереву, в хозяйственных магазинах можно найти шурупы, рассчитанные на работу с гипсокартоном, пластиком, металлом, бетоном и т. д. Они отличаются степенью нагрузки, составом и другими параметрами, поэтому их нужно использовать для материалов, для которых они предназначены. Интернет-магазин «Первый крепеж» предлагает так же и нержавеющий крепеж оптом от производителя.
Типы головок саморезов по дереву
Самонарезающие винты имеют один из трех основных типов головок:
- плоскоголовый;
- круглоголовый;
- галетной.
Винты с плоской головкой должны быть потайными заподлицо или под поверхностью древесины. Необходимо зенковать отверстие, прежде чем вкручивать винты. Саморезы с выпуклой головкой — это современная вариация основного плоского винта. Он предназначен для того, чтобы опускаться заподлицо с поверхностью, не будучи предварительно потайным.
Обычный винт с горновой головкой потянет вниз вплотную в хвойных и мягких породах, но он останется немного выше поверхности в лиственной древесине. Некоторые винты с галетной головкой имеют острые наконечники под головками, чтобы срезать древесину под головкой, когда винт приводится в движение. Этот тип вытянет даже в твердой древесине. Приобрести все эти винты оптом вы можете в магазине «Первый крепеж».
Саморезы с круглой головкой имеют плоское дно, поэтому они не должны быть потайными.
Закругленная вершина выступает над поверхностью дерева. Винты с круглой головкой обычно используются для крепления оборудования. Галетные винты визуально похожи на саморезы с круглой головкой, но шляпка сплющена сверху. Поэтому она не так сильно выступает над поверхностью.
Виды углублений в головках
Винты с самонарезающей резьбой обычно выпускаются с углублениями в головках для установки следующих трех типов отверток:
- прямой;
- крестообразной;
- квадратной.
Саморезы, для которых требуется отвертка с прямым лезвием, часто называют шурупами с прорезями. Это самый старый тип винта. Саморезы с прорезной головкой прекрасно работают, когда они приводятся в движение вручную, но их трудно использовать с электрическим шуруповертом.
Винт с крестообразной головкой имеет углубление в головке в виде креста или знака «+». Этот тип гораздо легче вкручивать силовой отверткой, потому что долото не так легко соскакивает с головки винта. Винты с крестообразной головкой становятся все более популярными по мере того, как все больше людей используют электрические шуруповерты.
Винт с квадратной головкой имеет квадратную выемку в своей головке. Хотя он не так широко используется, как винт с крестообразной головкой, но становится все более популярным среди деревообработчиков, потому что он обеспечивает еще лучшее сцепление для отвертки. Существует несколько других типов конструкций шляпок, но в настоящее время они в основном используются в промышленной отрасли.
Типы резьбы
Традиционный рисунок резьбы по дереву — это старая конструкция, которая была основана преимущественно на ограничениях резьбонарезного оборудования столетней давности. У него есть два недостатка:
- необходимость в двухступенчатом пилотном отверстии, одного размера для резьбовой части и немного большего хвостовика;
- резьба довольно мелкая, поэтому удерживающая способность винта ограничена.
Шурупы из листового металла имеют более глубокие и острые резьбы, поэтому многие столяры используют их, но новый тип шурупов быстро становится очень популярным.
Винт под древесину с экструдированной резьбой имеет очень глубокие и острые резьбы. Они легко прорезают древесину и обеспечивают большую удерживающую силу.
Хвостовик самореза имеет тот же размер, что и диаметр корня резьбовой части, поэтому можно использовать пилотное отверстие с одним диаметром. Эти винты были разработаны для крепления гипсокартона при строительстве зданий.
Первоначально эти винты были доступны только с черной отделкой, но теперь они продаются и в нескольких разных типах покрытий. Их можно вкручивать в мягкую древесину и фанеру, не сверля пилотное отверстие. Для лиственных пород по-прежнему рекомендуется пилотное отверстие.
Длина саморезов по дереву и таблица размеров

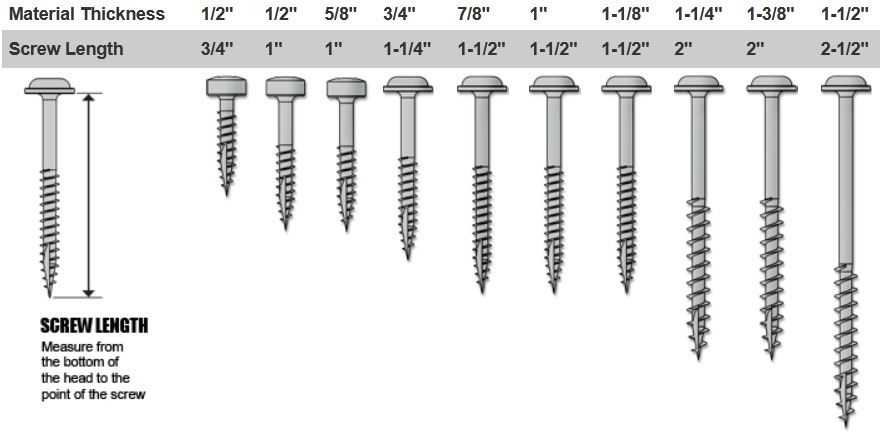

Длина шурупа для древесных изделий измеряется от кончика острия до поверхности материала, в который он вкручивается, что является самой широкой частью головки. Таким образом, длина винта с плоской головкой измеряется от кончика до верхней части головки, а длина самореза с круглой головкой измеряется от кончика до нижней части шляпки.
Длина крепежных метизов варьируется в диапазоне от 11 мм до 20 см. Наружный резьбовый диаметр составляет 2,5-6 мм. Саморез по дереву обычно имеет довольно большую длину. Это необходимо, поскольку ему требуется «пробить» внешнюю деталь насквозь, скрепив ее со второй. Для этого требуется углубиться не менее чем на четверть в его толщу. Только в таком случае соединение считается надежным.
Последняя характеристика, которую нужно верно определить, — это размер крепежной детали. Он меняется в зависимости от типа, габаритов и других особенностей конструкции, которую нужно скрепить. Размеры существующих видов саморезов включают более 30 разновидностей, поэтому для любого вида работ можно найти крепежный элемент соответствующего размера.
Размерная таблица для черных (оксидированных) саморезов:
Диаметр, мм | Длина, мм |
3.5 | 16, 19, 25, 32, 35, 41, 51, 55 |
3.8 | 25, 32, 35, 41, 45, 51, 64, 70 |
3. | 70 |
4.2 | 65, 70, 75/76, 90 |
4.8 | 95, 100/102, 110, 120, 125/127, 140 |
9Таблица размеров для желтых деревянных саморезов:
Диаметр | Длина |
3 | 12, 15, 20, 25, 30, 35, 40, 45, 50 |
3.5 | от 20 до 70 |
4 | от 20 до 700 |
5 | от 20 до 100 |
6 | от 30 до 200 |
Если вам нужно купить саморезы оптом, в каталоге магазина «Первый крепеж» вы найдете широкий ассортимент различных крепежных деталей. Вы сможете купить винты мебельные, по дереву, бетону, металлу и т. д. У нас есть все, что необходимо для скрепления конструкций или подвешивания предметов к стене.
Наши консультанты с радостью ответят на все вопросы, сориентируют по цене и срокам доставки, а также помогут оформить предзаказ.
Для связи со специалистом компании достаточно позвонить по бесплатному номеру 8-800-201-81-96.
Саморезы по дереву (шсгд)- черные и желтые, wikiСтатья
Саморезы гипсокартон-дерево ГД — универсальный крепеж. Строения, конструкции из дерева применяются издревле и до нынешних времен выработан крепеж, в наибольшей степени отвечающий особенностям крепления.
Черные саморезы — конструктивные особенности саморезов ГД
- острый наконечник
- крупная резьба или по-другому «редкий шаг»
- потайная голова
Острый наконечник позволяет монтировать метиз без предварительного сверления.
Где же можно применить фосфатированный саморез?
Область применения саморезов шсгд широка и особенно они используются для внутренних работ: установка ГКЛ, пластиковых листов, различных обрешеток к деревянному основанию. Объём работы диктует условия к строительным метизам и характерный острый наконечник является важным фактором в пользу самореза ГД, так как позволяет экономить время на монтаже.
Породы древесины при этом используют чаще нетвердые из-за целесообразности и характера работы, а значит фосфатированный саморез идеально подходит.
Крупная резьба также способствует ввинчиванию без усилий. Но главная причина использования редкого шага на стержне самореза — это особенности скрепляемых материалов.
ГКЛ и древесина имеют менее плотную структуру. Если использовать, например, саморезы гипсокартон-металл, имеющие частый шаг, то при ввинчивании резьба будет часто разрезать древесину; область вокруг образуемого отверстия станет еще более рыхлой особенно под воздействием нагрузок, которые будут применяться к узлу. Через короткое время надо будет закреплять его вновь и уже в другом месте, так как локальное отверстие будет непригодно для монтажа.
Если порода древесины, как рабочей поверхности, более твердая обычно используемых, то лучше иногда сделать отверстие под отверстие. Это предупредит от растрескивания породу.
Резьба на саморез ГД может быть нанесена на всю длину стержня изделия или частично. Саморезы длиной до 55 мм производят с полной резьбой; от 65 до 75 мм — длина резьбы составляет 50 мм; более 90 мм — длина резьбы равна 60 мм.
Как резюме, крупная резьба самореза ГД позволяет идеально соединять элементы из мягких и рыхлых материалов: ГКЛ, дерево, древесные материалы ДСП, ДВП, МДФ.
Саморезы черные по дереву имеют потайную головку, что позволяет «утопить» метиз на пару миллиметров.
В итоге поверхность будет ровной, без выступов, готовой для шпатлевки и другого при отделочных работах. Головка имеет крестообразный шлиц Ph3, широко распространенный в строительных работах. Достаточно иметь отвёртку или шуруповёрт с соответствующей насадкой, чтобы прикрутить саморез дерево металл.
Саморез по дереву желтый — различные покрытия такого крепежа
Саморез ГД производят из углеродистой стали с антикоррозионным покрытием. Данный сплав железа с углеродом без примесей обладает повышенной прочностью.
В настоящее время оптимальными решениями по покрытию являются
- нанесение защитной плёнки, состоящей из фосфатов металлов
- обработка цинком белым или жёлтым
«Чёрные» саморезы получаются за счет фосфатного слоя на металлическом изделии, который улучшает сцепление лакокрасочного покрытия с крепежом. Саморез ГД фосфат — лучший вариант при работах под покраску. Наша компания предлагает купить саморезы по дереву оптом и мелким оптом, возможна доставка по России. Если саморезы покрыть битумным лаком, то их защитные характеристики возрастают, и они применимы в условиях повышенной влажности. Под действием растворов щелочей и кислот фосфатная плёнка разрушается.
«Жёлтые» саморезы имеют привлекательный блеск и могут применяться с учетом этих декоративных особенностей крепежных изделий. В основе процесса оцинковки лежит технологический метод окисления верхнего слоя метиза (4-20 мкм) цинком. Оксид цинка выступает в роли пассивного покрытия, защищая металл от дальнейшего окисления путём проникновения кислорода.
При выборе размера самореза ГД применяется формула:
оптимальная длина самореза, L мм = толщина прикрепляемого материала ГКЛ, мм + (20-25) мм
Чем тоньше саморезы по дереву оцинкованные (диаметр стержня), тем легче он ввинчивается в дерево, но это также сказывается на прочности конструкции.
Нагрузки, которым подвержен саморез, работают на срез и изгиб.
Как видно из таблицы, * конструкции более 5 кг прикрепляются после установки дюбели для ГКЛ и не приемлимы, если прикрепляемая конструкция превышает 50 кг.
Наиболее популярные саморезы по дереву 35 мм, 40 мм, 75 мм, 100 мм, 150 мм и 200 мм. Это связано с повышенной хрупкостью гипсокартона, разрушающегося под действие больших нагрузок. В то же время саморезы обладает большим запасом прочности и используются для скрепления деревянных элементов, нагружаемых во время эксплуатации. Здесь можно посмотреть полную таблицу веса и размеров саморезов по дереву.
Существует ли ГОСТ на саморезы по дереву?
В отечественной системе стандартизации существуют следующие нормативы: ГОСТ 1145-80 «Шурупы с потайной головкой. Конструкция и размеры» и ГОСТ 10618-80 «Винты самонарезающие для металла и пластмассы. Общие технические условия». Практически весь крепеж производится на азиатских заводах, которые придерживаются стандартам, необходимым для получения Сертификата соответствия. При ввозе в РФ саморезы должны иметь подтверждение, что изделия соответствуют требованиям нормативных документов.
Общие характеристики самореза ГД
| Размер самореза | 3,5 | 3,9 | 4,2 | 4,8 |
| Длина самореза L, мм | от 16 до 55 | от 65 до 70 | от 65 до 90 | от 90 до 150 |
| Длина резьбы самореза Lt, мм | от 9 до 50 | 50 | от 50 до 60 | 60 |
| Радиус головки R, мм | 4,50-5,00 | 4,50-5,00 | 4,50-5,00 | 4,50-5,00 |
| Верхняя кромка головки k, мм | 0,7 | 0,7 | 0,7 | 0,8 |
| Глубина шлица Q, мм | 2,65-2,94 | 2,65-2,94 | 2,65-2,94 | 2,65-3,18 |
| Внутренний диаметр стержня d, мм | 2,20-2,40 | 2,40-2,60 | 2,60-2,80 | 3,20-3,40 |
| Наружный диаметр стержня D, мм | 3,65-4,00 | 3,80-4,20 | 4,35-4,75 | 4,90-5,35 |
| Шаг резьбы P, мм | 2,80 | 2,80 | 3,20 | 3,20 |
| Диаметр головки A, мм | 7,90-8,50 | 7,90-8,50 | 7,90-8,50 | 8,50-9,10 |
| Ширина шлица М, мм | 4,5-5,1 | 4,5-5,1 | 4,5-5,1 | 4,5-5,1 |
| Min разрушающий момент, Нм | 2,00 | 3,50 | 4,50 | 6,50 |
Таблица размеров шурупов для дерева
– Крепеж Fair Wind
| Цветовые коды отверток | ||
|---|---|---|
| Размер винта | Размер драйвера | Цвет ручной отвертки (обычно) |
| #4 | #0 Бит | Светло-желтый |
| #5, 6, 7 | Бит №1 | Средне-зеленый |
| #8, 9, 10 | Бит #2 | Красный |
| #12, 14 | #3 Бит | Черный |
| #5/16 дюйма и выше | Бит #4 | Без кода; |
В нашем ассортименте представлены биты Frearson Drive, подходящие к заказанным вами шурупам. | ||
Не знаете, какой размер вам нужен? Приведенные ниже чертежи максимально точны, чтобы помочь вам решить, какой размер требуется для вашего проекта.
Жестких правил, касающихся требований к длине винтов, не существует. Иногда у вас нет большого выбора длины из-за деталей конструкции. В целом, размер винта всегда должен быть таким, чтобы гладкая часть стержня проходила через верхнюю, более тонкую часть материала, а резьбовая часть стержня — через более толстую часть. При выборе длины старайтесь, чтобы во «вторичную» часть ввинчивалось около 2/3 винта. Однако по мере увеличения толщины пиломатериала это соотношение может быть уменьшено, так что только 1/2 стержня ввинчивается во второстепенную деталь. Не случайно только 2/3 стержня имеют резьбу на наших 1-дюймовых и более шурупах.
Размеры винтов указаны в двух формах: таблица, показывающая максимальные и минимальные десятичные размеры, и таблица, показывающая максимальные дробные размеры.
Обратите внимание, что дробные размеры являются лучшим приближением к фактическим десятичным размерам.
Все размеры указаны в имперских единицах.
| «А» Плоская головка | «А» Головка тарелки | «А» Головка круглой шайбы | «B» Диаметр корпуса | «C» Диаметр резьбы | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Размер | Максимум | Мин. | Максимум | Мин. | Т макс | Максимум | Мин. | Т макс | Максимум | Мин. | Максимум | Мин. |
| 4 | 0,225 | 0,195 | 0,219 | 0,205 | 0,086 | Н/Д | Н/Д | Н/Д | 0,095 | 0,084 | 0,116 | 0,105 |
| 6 | 0,279 | 0,244 | 0,270 | 0,256 | 0,103 | Н/Д | Н/Д | Н/Д | 0,118 | 0,107 | 0,142 | 0,131 |
| 8 | 0,332 | 0,292 | 0,322 | 0,306 | 0,120 | 0,376 | 0,352 | 0,110 | 0,136 | 0,125 | 0,168 | 0,157 |
| 10 | 0,385 | 0,340 | 0,373 | 0,357 | 0,137 | 0,443 | 0,411 | 0,125 | 0,157 | 0,146 | 0,194 | 0,183 |
| 12 | 0,438 | 0,389 | 0,425 | 0,407 | 0,153 | Н/Д | Н/Д | Н/Д | 0,176 | 0,165 | 0,220 | 0,209 |
| 14 | 0,507 | 0,452 | 0,492 | 0,473 | 0,175 | Н/Д | Н/Д | Н/Д | 0,201 | 0,190 | 0,246 | 0,235 |
Примечание. В стандартах IFI указан допуск на длину винта +0″, −1/16″. | ||||||||||||
| «А» Плоская головка | «А» Головка тарелки | «A» Круглая головка шайбы | «B» Диаметр корпуса | «C» Диаметр резьбы | ||||||||
| Размер | Максимальный диаметр | Максимальный диаметр | Т макс | Максимальный диаметр | Т макс | Мин. | Максимум | |||||
| 4 | 7/32 | 7/32 | 3/32 | н/д | Н/Д | 3/32 | 1/8 | |||||
| 6 | 32 сентября | 17/64 | 7/64 | н/д | Н/Д | 1/8 | 9/64 | |||||
| 8 | 21/64 | 21/64 | 1/8 | 3/8 | 7/64 | 9/64 | 11/64 | |||||
| 10 | 25/64 | 3/8 | 9/64 | 7/16 | 1/8 | 5/32 | 3/16 | |||||
| 12 | 7/16 | 27/64 | 5/32 | н/д | Н/Д | 11/64 | 7/32 | |||||
| 14 | 1/2 | 31/64 | 11/64 | н/д | Н/Д | 13/64 | 1/4 | |||||
