Саморезы по металлу — размеры, таблица

Саморезы по металлу — размеры, таблица

Инструменты и крепеж

На сегодняшний день в сферах строительства, да и в ремонтных работах не обходится без применения крепежных изделий – саморезов по металлу. Без них невозможно произвести крепеж к металлическому каркасу, поэтому их востребованность вполне объяснима.

Винты самонарезающие имеют свои особенности, неправильно подобранные крепежи могут сильно повлиять на надежность всей конструкции. Саморезы по металлу: размеры и таблицу наиболее распространенных рассмотрим далее.

Специфика саморезов по металлу

Самонарезающие винты напоминают обычные шурупы, и не мудрено, ведь крепежное изделие стало ожидаемой эволюцией шурупа. Популярность в строительстве и ремонтных процессах заполучили благодаря способности самостоятельно прорезать отверстие, без необходимости применять другие способы сверления.

Способны проходить сквозь материал, осуществляя постепенные виткообразные движения, плотно завинчиваясь в свежеобразованное отверстие, обеспечивая прочное и надежное соединение.

Появление самонарезающего винта, ставшего пригодным для работ с металлическими конструкциями, в строительной индустрии стало долгожданным. Для того, чтобы создать требуемую резьбу в металле необходимо соблюдение некоторых условий:

  • Саморез-шуруп должен отличаться повышенной прочностью по сравнению с металлической деталью, в которую он ввинчивается;
  • Частички, образованные при нарезании должны полностью выводиться из отверстия.

С чем успешно и справляются саморезы по металлу, размеры которых определяют их сферу применения.

Основные преимущества:

  • Простое, но прочное крепление;
  • Стойкость к коррозии, что обеспечивает длительный срок эксплуатации;
  • Отсутствие необходимости дополнительно сверлить отверстие обеспечивает быстрый и эффективный процесс монтажа;
  • Не повреждает поверхность.

По своей конструкции изделие состоит из трех элементов: небольшого сверла-наконечника, резьбы, витки которой заполняют всю длину вплоть до шляпки и собственно шляпка, служащая упором, чтобы шуруп не прокручивался дальше.

Основные качественные показатели крепежного изделия в первую очередь отображают свойства материала, используемого при его производстве. Изготавливаются из высокопрочной углеродистой стали, проходящей завершающий этап обработки.

В ходе процесса оцинковки или фосфатирования самонарезающий винт приобретает антикоррозионные способности.

Резьбу нарезают до самой головки, для обеспечения максимально глубокого ввинчивания. На рынке встречаются саморезы разнообразной длины, что позволяет крепить детали различной толщины.

Резьба достаточно редкая, а сама шляпка имеет крестообразный замок, благодаря которому процесс ввинчивания не требует предварительного сверления, а можно воспользоваться шуруповертом или отверткой.

Виды саморезов по металлу

Саморезы по металлу размеры, таблица которых составлена исходя из видов и назначения, могут быть двух типов, обозначающих вид обязательного этапа обработки:

  • Остроконечные черные, прошедшие фосфатирование;
  • Светлые оцинкованные.

Абсолютно все самонарезающие винты классифицируются по типу наконечника: свердловидный или острый. Первые предназначены для соединения профилей. Величина небольшого сверла отвечает толщине металла, в котором подразумевается процесс ввинчивания.

Если же необходимость предварительного сверления все же присутствует или речь идет о применении дюбелей, тогда используют разновидность с острым наконечником.

Отличия от саморезов по дереву

Первое и самое главное отличие – шаг резьбы. Предназначенные для работ по дереву метизы имеют более широкое расстояние между витками. Обусловлено это общеизвестным фактом – структура дерева не такая плотная и твердая, как металлическая, поэтому и шаг зубчиков редкий.

Винты, предназначенные для металла, ввиду прочности последнего производятся с витками с частым шагом, необходимым для лучшего сцепления.

Отличие заключается и в наконечнике. У крепежей по дереву он более тонкий (меньше диаметра резьбы), что обеспечивает глубокое проникновение витков в древесину после прохождения сверлящего наконечника.

В зависимости от задачи

Саморезы по металлу классифицируются по назначению. Условно их подразделяют на две большие группы:

  • Кровельные;
  • Общего назначения.

Поэтому перед приобретением следует определиться с типоразмерами и конечными целями их применения.

К кровельным относят изделия с широкой шляпкой – прессшайбой, герметизирующей проделанное отверстие. Винты для профиля, использующиеся при монтаже гипсокартонных конструкций, относят к общему назначению. Различные типы предназначены для разных целей.

Рассмотрим основные из них:

  • Внутри помещения рекомендуют использовать изделие с прессшайбой;
  • Для наружных работ подойдет модификация с шайбой типа EPDM, придающая дополнительные антикоррозионные свойства;
  • Профилированный настил и металлочерепица крепятся с помощью крепежа, шляпка которого обработана полимером и имеет запрессованную подушку из искусственного каучука.
    Такая конструкция позволяет использовать его для наружного монтажа;
  • Саморез для профиля выбирается, ориентируясь на толщину последнего.

Таблица наиболее распространенных саморезов по металлу с размерами

Как видно из таблицы, типоразмер шурупа-самореза по металлу определяется нагрузкой, которую должно выдерживать соединение, размерами деталей и другими факторами.

Основные размеры саморезов по металлу в таблице:



Размеры и вес саморезов

Саморезы очень разнообразны по своим размерам и конструктивным особенностям. Если Вам нужен определенный размер, Вы всегда можете взять образец с собой и подобрать нужный саморез. Когда такое невозможно, стоит разобраться в существующих стандартах.

Как определяется размер для саморезов?

Характеризуется размер двумя параметрам – длиной и диаметром.

Есть стандартизированная линейка длины саморезов: 1.

6, 2.0, 2.5, 3.0(2.9), 3.5, 3.8(3.9), 4.0, 4.2, 4.5, 4.8, 5.0, 5.5, 6.0, 6.3, 7.0, 7.5, 8.0, 10.0, 12.0 мм.

Диаметр крепежа визуально можно определить по диаметру окружности выступов его резьбы.

Самый широкий спектр применения имеют универсальные саморезы. Они имеют такие стандартные диаметры и обозначения, как 1.6, 2.0, 2.5, 3.0, 3.5, 4.0, 5.0, 6.0, 8.0, 10.0 мм.

Саморез Гипсокартон-Дерево (по дереву)

Саморезы по дереву черные и оцинкованные рекомендуются для потайного крепления гипсокартонных плит к деревянной или пластиковой основе. Купить оптом саморезы по дереву можно в разных упаковках и фасовках. Выберите необходимую Вам позицию с помощью фильтра параметров: размер крепежа и вид упаковки.

Маркировка/Обозначение крепежа: ШСГД / ГД / шуруп по дереву / гипрочный по дереву / черные по дереву / крупная резьба

Показать все…

Открыть калькулятор веса

Саморез Гипсокартон-Дерево желтый цинк

Саморезы ГД — крепеж оптимальный по цене-качеству для скрепления листов гипсокартона к деревянному настилу. Саморезы ГД также можно применять для соединения легких конструкций к деревянному основанию. Цена за одно изделие продиктована низкой стоимостью сырья, из которого производят саморезы.

Маркировка/Обозначение крепежа: ШСГД / ГД / шуруп по дереву / гипрочный по дереву / желтые по дереву / крупная резьба

Показать все…

Саморез Гипсокартон-Металл (по металлу)

Саморезы гипсокартон-металл ГМ применяют для крепления гипсокартонных плит к металлическим каркасам. Купить саморезы по металлу нужного вам размера можно переключая различные варианты свойств в специальной форме.

Маркировка/Обозначение крепежа: ШСГМ / ГМ / шуруп по металлу / мелкая резьба / оксидированные черные по металлу / саморез по металлу

Показать все…

Открыть калькулятор веса

Саморез Металл-Металл с прессшайбой

Саморезы с прессшайбой острые используют для крепления тонколистовых элементов. Чаще это фиксация металл профилей до 0,9 мм к деревянным каркасам.

Саморезы ПШ относятся к типу крепежа, который продается в больших объемах, поэтому на сайте представлена широкая размерная линейка в нескольких видах упаковок. Купить саморезы с прессшайбой оптом можно в коробах по 2-10 тыс.шт изделий, больших и средних пластиковых контейнерах и подвесах по 5-22 самореза. Все упаковки имеют свою кратность заказа.

Маркировка/Обозначение крепежа: ШСММ / ММ / прессшайба / саморез МЦП

Показать все…

Открыть калькулятор веса

Саморез Металл-Металл с прессшайбой сверло

Саморезы металл-металл с прессшайбой сверло предназначены для монтажа элементов из тонколистовой стали толщиной до 2 мм без предварительного сверления.

Саморезы с прессшайбой сверло продаются в размерах от 4,2х13 до 4,2х75 и следующих упаковках: пром короб, прозрачные пластиковые контейнеры крупной и средней фасовки и подвесы для штучной продажи метизов.

Маркировка/Обозначение крепежа: ШСММ / ММ / прессшайба / с буром / саморез МЦСП

Показать все. ..

Открыть калькулятор веса

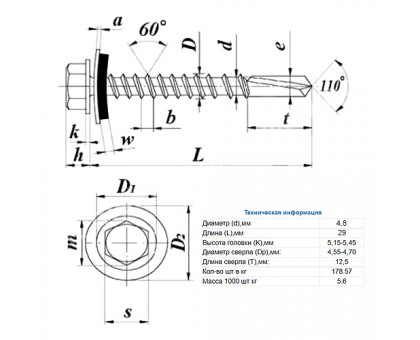

Саморез кровельный

Саморезы кровельные предназначены для крепления тонколистовых металлических материалов к деревянным обрешеткам или металлическим каркасам. Комплектация шайбы идет с резиновой прокладкой EPDM. Саморезы кровельные продаются в широком ассортименте оптом и в розницу. Вы можете подобрать размер, цвет окрашивания головки и вид фасовки по своим требованиям.


Показать все…

Открыть калькулятор веса

Саморез ПШ окрашенный

Саморезы с прессшайбой окрашенные применяют для монтажа тонколистовых элементов к деревянным конструкциям. Тарельчатые головки готовых оцинкованных изделий окрашивают в цвета каталога RAL, которые также применяют при нанесении цвета на профлисты из металла.

Палитра для металлопрофилей ограничена согласно принятому в строительстве перечню. Основными являются RAL 3005 (красное вино), RAL 6005 (зеленый мох), RAL 8017 (шоколад) и RAL 5005 (ярко-синий). В ГОСКРЕП Вы можете купить саморезы с прессшайбой: Вам на выбор будет представлено 66 вариантов цвета.

Маркировка/Обозначение крепежа: ШСММ / ММ / прессшайба

Саморез ПШ сверло окрашенный

Саморезы с прессшайбой сверло окрашенные применяют для скрепления конструкций из листового железа толщиной до 2 мм к деревянной поверхности: облицовка фасадов сооружений профнастилом, монтаж кровли, установка ограждений.

Применение окрашенного металломатериала влечет за собой использование крепежных изделий, которые или после установки окрашивают в аналогичных цвет, или изначально приобретают в соответствии с основным цветом.

Саморез для сэндвич-панелей

Саморезы для сэндвич панелей имеют прямое назначение, исходящие из наименования крепежа: крепление сэндвич панелей к металлическим несущим конструкциям. Чаще это стеновые сэндвич панели.

Купить саморезы для сендвичных панелей можно оптом и в розницу в коробах по 350-800 штук и в прозрачном полиэтиленовом пакете фасовкой по 50 изделий — практичная упаковка для строителей во время монтажа. Для магазинов по продаже строительного крепежа предлагается саморез для сэндвич панелей со штрихкодом на этикетке на каждом изделии — для быстрого учета и продаж розничным покупателям.

Маркировка/Обозначение крепежа: SSP-C / для сэндвич-панелей

Открыть калькулятор веса

Саморез для ГВЛ

Саморезы двузаходные покупают для крепления гипсоволокнистых или стекломагниевых плит (ГВЛ и СМЛ) к металлическим профилям толщиной до 0,9 мм или соединения плит к деревянной обрешетке без предварительного сверления. Саморезы для ГВЛ выпускают с одним диаметром стержня с резьбой 3,9 мм в нескольких длинах от 19 до 45 мм.

Купить саморезы ГВЛ можно в пром упаковке короб, в крупных контейнерах, расфасованных по 1кг, в средних контейнерах по 80-300 шт зависимости от длины самореза и штучно в пакетиках для метизов.

Маркировка/Обозначение крепежа: ГВЛ / ШС ГВЛ

Открыть калькулятор веса

Саморез оконный сверло

Саморезы оконные со сверлом в белом и желтом цинке разработаны и производят для монтажа армирующего профиля к ПВХ окнам и для установки фурнитуры к окнам из ПВХ.

В продаже саморезы оконные сверло диаметром резьбы 3,9 мм. Длина крепежа от 13 мм до 38 мм. Купить саморезы оконные потом и в розницу можно в следующих упаковках: короб фасовкой 10-25 тыс.шт, средние прозрачные пластиковые контейнеры фасовкой от 350 до 500 штук изделий и подвесы по 40 саморезов.

Маркировка/Обозначение крепежа: WS-SP/WS-SD / саморез для оконных рам / сверло

Открыть калькулятор веса

Саморез Металл-Металл Клоп

Саморезы металл-металл размерами 3,5х9,5 и 3,5х11 называют клопами или семечками. Производят их с покрытием фосфат и цинк, чёрного и серебристого цвета соответственно. Крепеж рекомендуется для крепления листового металла к металлическим каркасам, при установке подвесных потолков, оконных рам.

Купить саморезы клопы по металлу можно в пром упаковке по 20 тыс шт или 1000 шт в коробе, в пластиковых контейнерах среднего размера по 1000 шт и 400 шт

Маркировка/Обозначение крепежа: ШСММ / ММ / острые / оцинкованные / черный / фосфатированный / клоп / семечки

Открыть калькулятор веса

ТОП товаров из нашего каталога

Саморезы

Саморез Гипсокартон-Дерево (по дереву)

от 11. 3 р.

за уп.

Подробнее

Саморезы

Саморез Гипсокартон-Металл (по металлу)

от 13 р.

за уп.

Подробнее

Саморезы

Саморез Металл-Металл с прессшайбой

от 13.2 р.

за уп.

Подробнее

Саморезы

Саморез Металл-Металл с прессшайбой сверло

от 13.2 р.

за уп.

Подробнее

Саморезы

Саморез Металл-Металл Клоп

от 24.1 р.

за уп.

Подробнее

Саморезы

Саморез для ГВЛ

от 12.4 р.

за уп.

Подробнее

Саморезы

Саморез для сэндвич-панелей

от 12.1 р.

за уп.

Подробнее

Саморезы

Саморез оконный сверло

от 27. 4 р.

за уп.

Подробнее

Саморезы

Саморез кровельный

от 10.7 р.

за уп.

Подробнее

Саморезы

Саморез ПШ окрашенный

от 26.9 р.

за уп.

Подробнее

Саморезы

Саморез Гипсокартон-Дерево желтый цинк

от 46.1 р.

за уп.

Подробнее

Другие оцинкованные стандартные крепежи, которые производятся в странах Азии имеют такие диаметры: 3.0, 3.5, 4.0, 4.5, 5.0, 6.0 мм. Саморезы по бетону выпускаются только определенного диаметра — 7,5 мм.

Диаметры саморезов для работы с гипсокартонном: 3.5, 3.8, 4.2, 4.8 мм.

Размеры саморезов самые разнообразные, но сделаны по одному реестру, имеют единый стандартизированный ряд и обозначения почти во всех странах мира: 7, 10, 11, 12, 13, 14, 16, 18, 19, 20, 22, 25, 29, 30, 32, 35, 36, 38, 40, 41, 45, 50, 51, 55, 57, 60, 64, 66, 70, 76, 80, 89, 90, 100, 102, 120, 140, 160, 180, 200, 230, 250, 280, 300 мм.

Выбирая крепежные элементы, необходимо учитывать несколько условий его применения:

  • размер самореза определяется нагрузкой, которую нужно выдерживать
  • в зависимости от строительного материала (бетон, металл, гипсокартон), в который ввинчивается саморез

виды, технические характеристики и размеры

Саморез (в том числе с прессшайбой) – это мелкая, но крайне необходимая деталь в строительстве и быту, напоминающая своим видом сдавленную шайбу. Без этого элемента очень сложно обойтись, если в доме или квартире необходимо закрепить полку, собрать мебель, повесить картину и уж тем более соорудить пристройку. Более того, приспособлению не существует каких-либо аналогов, то есть его нельзя заменить никаким другим приспособлением.

Общие сведения о саморезах и сфере их применения

Существует множество видов саморезов, каждый из которых:

  • предназначен для использования с различными строительными материалами;
  • обладает своими техническими особенностями;
  • применяется в разных сферах строительства.

Самым распространённым считается инструмент, для закручивания которого потребуется бита для шуруповёрта или отвёртка. Также популярны детали с прессшайбой.

Типы саморезов с прессшайбой

Основные виды

Саморез по дереву

Такой тип детали характеризуется редким шагом резьбы, что обусловлено низкой плотностью и твёрдостью древесины. Исходя из цвета материала, с которым предстоит работать, можно выбрать чёрное, белое или золотистое приспособление с большим расстоянием между витками. Чаще всего строители применяют саморезы чёрного цвета, однако периодически приходится подбирать инструмент в тон, к примеру, во время прикручивания жёлтой мебельной петли.

Длина самореза по дереву варьируется от 11 мм (из-за маленького размера их в народе прозвали семечками) до 200 мм. Подбирают её в зависимости от размера детали, регулируя плотность соединения материалов. Так, при работе с двумя брусками размером по 50 мм каждый, рекомендуется использовать саморез длиной хотя бы 80 мм.

Эти приспособления разнятся и своим диаметром, что даёт им дополнительное преимущество – чёрные детали диаметром 3,5 мм и 4,2 мм не требуют при закручивании предварительного засверливания. А вот диаметр саморезов жёлтого цвета составляет 2,5 мм – 6 мм. Если диаметр самореза составляет 4,5 мм и более, потребуются специальные отверстия под них. При использовании тонкой заготовки или бруска необходимо сделать отверстие даже для метиза в 4 мм.

В зависимости от плотности дерева подбирают размер отверстия под саморез. Чаще всего для детали диаметром 4,5 мм требуется отверстие 3 мм или 3,5 мм, для 5 мм – 3,5 мм или 4 мм, для 6 мм – 4,5 мм. При таком соотношении параметров деревянный материал не даёт трещин. Сверла по дереву шагом 0,5 мм не существует, поэтому работниками используется стандартное сверло по металлу, однако ни в коем случае не стоит делать отверстие слишком большим, иначе сцепление с низкой плотностью будет неэффективным. Исходя из диаметра самореза подбирают и отвёртку. При работе с жёлтыми деталями используется бита PZ №1, PZ №2 или PZ №3, а с чёрными – бита или отвёртка с разъёмом PH №2.

Саморез по металлу

В отличие от предыдущей детали, такой тип инструмента отличается частым шагом и небольшим расстоянием между витками резьбы, что обеспечивает надёжное сцепление при работе с плотными материалами. Приспособление чёрного цвета диаметром 3,5 мм не требует предварительного засверливания, однако при работе с тонкой жестью можно сделать отверстие заранее. Для заготовки толщиной 2,5 мм и более делают отверстие от 3,2 мм до 3,7 мм, используя разъём РН №2.

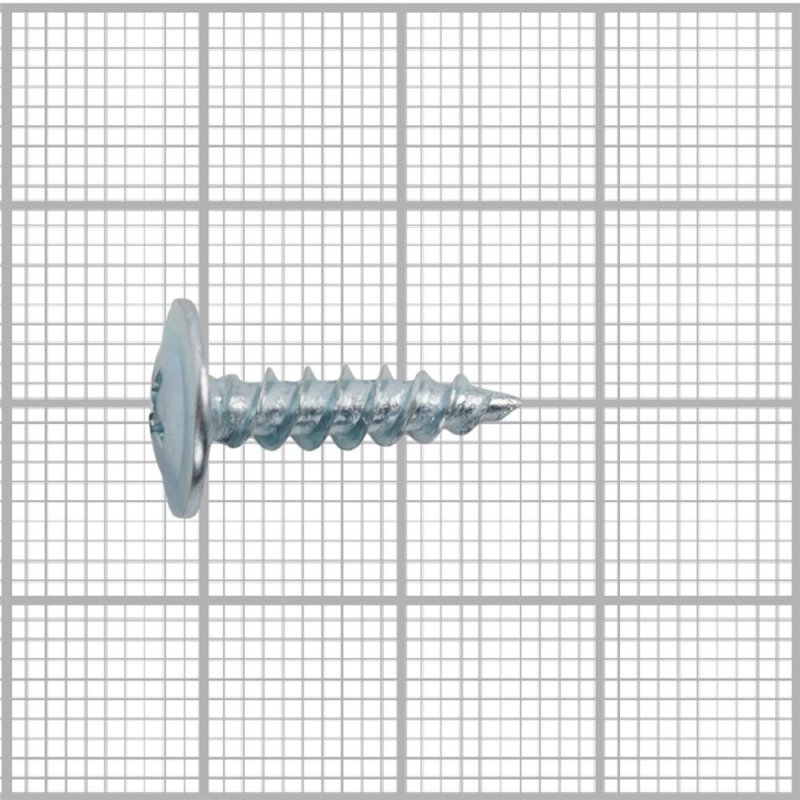

Острый оцинкованный саморез с прессшайбой

Такой инструмент с прессшайбой позволяет без предварительного просверливания отверстия закрепить лист металла толщиной до одного сантиметра, а крупная шляпка служит в качестве шайбы и плотно прижимает закрепляемый материал. Саморезы по металлу с прессшайбой выпускают диаметром 4,2 мм, длиной от 13 мм до 64 мм и разъёмом PH №2.

Размер и вес в кг (1000 шт.) соответственно представлены в виде таблицы.

4,2х131,48
4,2х141,53
4,2х161,61
4,2х191,88
4,2х252,21
4,2х322,63
4,2х413,26
4,2х514,29
4,2х765,14

Саморез с прессшайбой со сверлом

Такие приборы с прессшайбой и сверлом позволяют закрепить металл в 2 мм также без предварительного просверливания отверстия. При этом на кончике детали со сверлом и прессшайбой закреплено специальное сверло, которое автоматически выполняет просверливание, а затем закручивается. Для использования инструмента требуется бита разъёмом PH №2.

Размер и вес в кг (1000 шт.) соответственно представлены в виде таблицы.

4,2х131,48
4,2х141,53
4,2х161,61
4,2х191,88
4,2х252,21
4,2х322,63
4,2х413,26
4,2х514,29
4,2х765,14

Другие типы

Кровельный саморез

Такой тип инструмента предназначен для крепежа различных кровельных материалов и выпускаются с резиновой прокладкой, предотвращающей течь крыши. Диаметр приспособления варьируется от 4,8 мм до 6,3 мм, а длина – от 1,9 см до 10 см. Деталь может быть обычной оцинкованной, синей или коричневой. При работе с инструментом используют биту с внутренним шестигранником 8 мм (если ходовой диаметр 4,8 мм) или 10 мм (если диаметр метиза составляет 6,3 мм).

Конфирмат (мебельный инструмент)

Это приспособление длиной 5 см используют для сборки мебели с предварительным засверливанием. Для ручной работы с инструментом требуется шестигранный ключ 4 мм или бита НЕХ 4.

Глухарь (шуруп с шестигранной головкой)

Деталь чаще всего используют при работе с тяжеловесными деревянными конструкциями, когда требуется особая прочность инструмента. Отверстие для засверливания должно соответствовать следующему соотношению: для шурупа 6 мм необходимо отверстие в 4,5 мм, для 8 мм – в 6 мм, для 1 см – в 8 мм. Для закручивания приспособления используют гаечный ключ, шестигранная шляпка должна быть диаметром 1 см, 1,3 см или 1,7 см исходя из толщины самореза.

Если же используется инструмент с дюбелем, диаметр последнего должен быть примерно вдвое больше самореза. При этом отверстие на рабочей поверхности должно совпадать с диаметром дюбеля.

Заключение

Саморез с прессшайбой – полезная и даже незаменимая вещь в строительстве. Сфера применения этого приспособления достаточно высока, а надёжность не оставляет никаких сомнений. Особенной популярностью среди строителей пользуются уникальные детали с прессшайбой со сверлом.

Основные положительные свойства этого инструмента:

  • отсутствие аналогов;
  • удобство в использовании;
  • широкая сфера применения;
  • надёжность и долговечность.
  • Автор: Николай Иванович Матвеев

полукруглая с пресс-шайбой
Philips №2
мелкий шаг
острый
Сталь С1018
оцинкованный
Саморез предназначен для монтажа листового материала к металлической или пластиковой основе толщиной до 0,9мм. Полукруглая головка с пресс-шайбой предназначена для более плотной фиксации скрепляемых материалов.

4,2×13 13,0 7,1 10,6 — 11,4 3,2 4,05 — 4,3 550 240 — 450 4,5 2500 1,66
4,2×14 14,0 1,73
4,2×16 16,0 1,89
4,2×19 19,0 2,04
4,2×25 25,0 2,45
4,2×32 32,0 2,87
4,2×41 41,0 3,60
4,2×48 48,0 3,78
4,2×51 51,0 3,87

полукруглая с пресс-шайбой
Philips №2
мелкий шаг
сверло №2
Сталь С1018
оцинкованный
Саморез предназначен для монтажа листового материала к металлической либо пластиковой основе толщиной до 2,0 мм. Полукруглая головка с пресс-шайбой предназначена для более плотной фиксации скрепляемых материалов.

4,2×13 13,0 7,1 10,6 — 11,4 3,2 4,08 — 4,22 4,5-5,8 3,35-3,5 560 270 — 425 4,5 2500 1,85
4,2×14 14,0 1,87
4,2×16 16,0 2,05
4,2×19 19,0 2,26
4,2×25 25,0 2,61
4,2×32 32,0 3,05
4,2×41 41,0 3,71
4,2×51 51,0 4,10
