Простая LED фитолампа для растений своими руками

Сегодня купить светодиодную фитолампу через интернет-магазины не составит труда. Это может быть лампочка с цоколем Е27 под стандартный светильник, мощный прожектор, собранный на COB-матрице или готовый фитосветильник на нескольких светодиодах. Вот только стоимость готовой продукции достойного качества слишком велика. К тому же размер и параметры стандартной подсветки не всегда отвечают требованиям растениеводов. Преодолеть данные препятствия можно, сконструировав светодиодные фитолампы для растений своими руками.

Содержание

• 1 Расчёт необходимого света
• 2 Как сделать фитолампу и что для этого понадобится?
  • 2.1 Применение фитоленты
  • 2.2 Мощная фитолампа с цоколем Е27 своими руками
• 3 Топ 4 ошибки при самостоятельной сборке фитосветильника
• 4 Подводя итоги

Расчёт необходимого света

Для того чтобы фитосветильник действительно ускорил рост растений, необходимо произвести корректный расчёт его параметров. Главной оптической характеристикой любого источника света является световой поток, который указывает на то, сколько световой мощности (люмен) выдаёт лампа. Его значение указывается на упаковке. В свою очередь, для растений основным показателем является освещённость, указывающая количество люмен в 1 м².

Расчёт светового потока, необходимого для эффективной подсветки, производят по формуле Ф= E×S/K_и, где:

Ф – световой поток, лм;
E – требуемая освещённость, величина которой задаётся индивидуально для каждого вида растений, лк;
S – площадь, которую следует освещать, м²;
К_и – коэффициент, учитывающий потери света на рассеивание.

В ламповых светильниках с плохим отражателем за счёт отсутствия строго направленного свечения значение К_и может снижать КПД светильника более чем наполовину. Светодиод имеет направленное свечение, угол распространения которого определяется линзой. В связи с этим в светодиодных светильниках отражатель не столь сильно влияет на эффективность осветительной системы в целом, а К_и достигает 0,8–0,9 единиц.

И всё же подсветка рассады светодиодными лампами в домашних условиях зачастую нуждается в отражателе. Особенно это касается фитосветильников, сконструированных на основе светодиодных лент, где отражатель помогает сконцентрировать максимальное количество света на полезной площади.

Не стоит забывать о мощности светодиодного светильника и угле половинной яркости, часто именуемом как угол рассеивания. Иногда, даже правильно собранный фитосветильник оказывается неэффективным. Излишняя удалённость приводит к потерям световой мощности (закон обратных квадратов), а маленький угол рассеивания – к недосветам по краям. Светодиоды испускают тепло в противоположную сторону относительно излучаемого светового потока. Поэтому их можно максимально приблизить к растениям, оставляя в запасе всего несколько сантиметров.

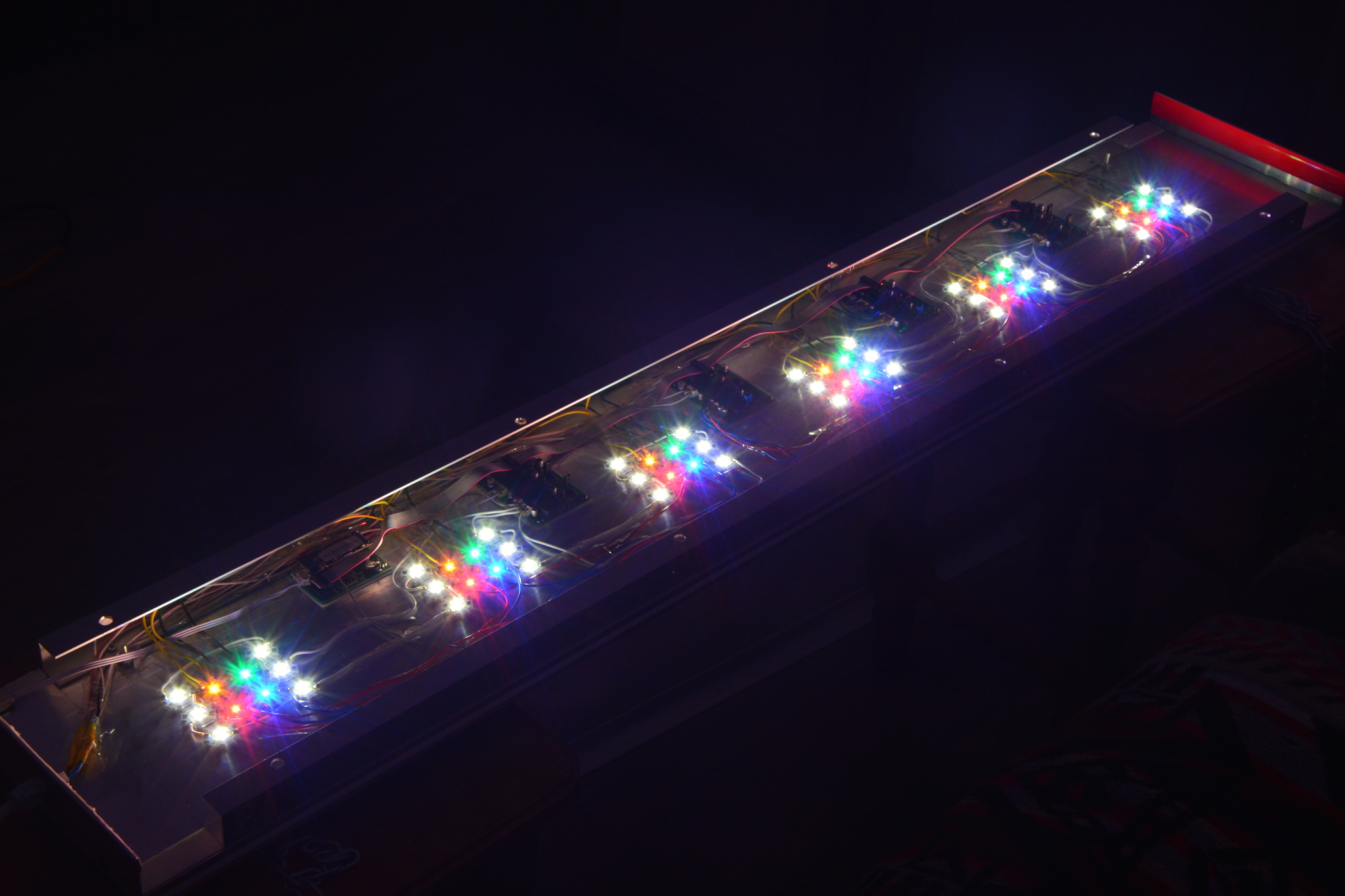

Как сделать фитолампу и что для этого понадобится?

Для изготовления фитолампы своими руками понадобятся:

• светодиоды со специальным спектром излучения;
• источник питания;
• система охлаждения;
• корпус;
• вспомогательный материал и инструмент.

Чипы синих, красных и пурпурных фитосветодиодов встречаются в разных модификациях: в виде дискретных SMD-элементов или COB-матриц. Все они пригодны для изготовления светильника своими руками. Проще всего делать подсветку из готовой светодиодной ленты для растений, разрезав её на несколько отрезков. Сложнее – из отдельных SMD чипов или COB-матриц, для которых потребуется правильный расчёт радиатора.

Источник питания для светодиодов и матриц представляет собой драйвер со стабилизированным постоянным током на выходе, а для светодиодных лент – это источник напряжения +12В соответствующей мощности.

Пассивная система охлаждения является обязательным элементом светильника для растений. Она отвечает за соответствие оптических характеристик излучающих диодов в течение всего срока службы. О форме, размерах и материалах для изготовления радиатора рассказано в отдельной статье. В большинстве самодельных светильников радиатор одновременно является корпусом.

Кроме перечисленных светодиодов, в качестве источников света можно использовать фитодиоды, изготовленные по технологии УСКИ (универсальное сине-красное излучение). Они имеют уникальный спектр излучения, полученный за счёт особого состава люминофора. В данном случае люминофор выполняет функцию избирательного фильтра, пропуская волны преимущественно в синем, красном диапазоне, а также незначительную часть жёлтого и зелёного света. При этом синяя область имеет ширину 380–480 нм с небольшим переходом в ультрафиолет и пиком на длине волны 445 нм. Красная область намного шире, захватывает оранжевый и инфракрасный спектр, доля которых достигает 50%. Общая ширина красного излучения примерно составляет 570–770 нм с максимумом на 640–660 нм.

Благодаря расширенной спектральной характеристике, светодиоды УСКИ идеальны в конструировании ламп для растений своими руками. Светильник на их основе обеспечит растение полным циклом роста: от вегетативного развития до созревания плодов и может применяться для подсветки растений с крайне низкой долей солнечного воздействия.

Применение фитоленты

Чтобы сконструировать простой светодиодный светильник для растений, понадобится фитолента с блоком питания и недорогие детали для корпуса, в качестве которых можно использовать подручный материал. Светильник может иметь любую форму и размер, благодаря гибкости и возможности резать ленту на отрезки, кратные 5 см, а клейкое основание позволяет монтировать её на любую гладкую поверхность.

Оптимальным материалом для корпуса станет тонкая алюминиевая (в крайнем случае, жестяная) пластина, которая послужит прекрасным отводом тепла для светоизлучающих чипов ленты. В углах пластины нужно сделать крепёжные отверстия. Вся конструкция подвешивается на двух декоративных цепочках, которые цепляются за крюки-саморезы, вкрученные в стену. Переставляя звенья цепи можно регулировать высоту.

Мощная фитолампа с цоколем Е27 своими руками

Сделать эффективную и экономичную подсветку для рассады своими руками можно из нескольких светодиодных ламп, которые собирают из отдельных компонентов. Для этого на нужно купить DIY-набор (например на Aliexpress), включающий все необходимые детали для сборки лампы, а именно:

• пластиковый корпус и разборный металлический цоколь Е27;
• алюминиевый радиатор с саморезами;
• плата под smd-светодиоды;
• линзы с углом рассеивания 90° и держатель для них.

Отдельно приобретают синие и красные smd led, драйвер подходящей мощности, легкоплавкий припой и термопасту. Сборку начинают с монтажа светодиодов на плату при помощи фена и паяльника, разогретого до температуры 280°C. После этого к плате припаивают провода от драйвера и кратковременным включением проверяют схему на работоспособность. Убедившись в свечении всех чипов, переходят к сборке корпуса.

В местах контакта платы с радиатором наносят тонкий слой термопасты и прижимают их саморезами. Над всеми светодиодами устанавливают линзы, которые фиксируют держателем с винтами. Внутри пластикового корпуса размещают драйвер, выходные провода которого припаивают к плате, а входные прижимают к центральной и боковой части цоколя.

Одна такая фитолампа способна обеспечить полноценный досвет в вечернее время нескольким комнатным цветкам или рассаде, высаженной на площади до 0,25 м².

Топ 4 ошибки при самостоятельной сборке фитосветильника

Сделать светодиодную лампу для растений своими руками несложно. Но всегда есть нюансы, о которых следует помнить, начиная со стадии проектирования. Перечислим основные ошибки, которые свойственны начинающим растениеводам:

Покупка дешёвых светодиодов. Каким бы хорошим ни был светильник, если в нём установлены светодиоды низкого качества, то результирующая эффективность будет крайне низкой. У фитосветодиода есть два основных параметра – это световой поток и спектр излучения, измерить которые без специальных приборов невозможно. Этим активно пользуются китайские производители, выдавая обычные синие и красные led за высококачественный продукт. Попасться на подделку очень легко, так как продавцы привлекают потенциальных покупателей всяческими заманчивыми предложениями, скидками и акциями.

Неправильный расчёт системы охлаждения. Эта распространённая ошибка для многих радиолюбителей, в том числе собирающих своими руками светодиодные светильники. Неважно, какой тип охлаждения выбран: пассивный или активный – радиатор должен быть всегда. Тем не менее, в китайских фитолампах мощностью более 20 Вт нередко можно встретить вентилятор, установленный непосредственно на тыльную сторону платы со светодиодами. Такое решение не обеспечивает отвод тепла должным образом. Любая система охлаждения должна состоять из:

• радиатора, способного равномерно рассеивать тепло от чипов;
• термопасты, улучшающей контакт радиатора с подложкой;
• блока защиты для отключения фитолампы при аварийном останове вентилятора.

Низкое качество сборки и комплектующих. С целью удешевления конструкции многие китайские фирмы используют некачественные детали при сборке светодиодных фитоламп. Не стоит ориентироваться на их изделия и пытаться что-либо скопировать. Все комплектующие должны быть надёжно скреплены между собой и иметь определённый запас прочности. Кроме этого корпус светильника не должен препятствовать естественной конвекции воздуха.

Нестабильность выходных параметров источника питания. Подать на светодиод номинальный и, главное, стабильный ток – значит гарантировать продолжительную работу всего светильника. Поэтому экономить на драйвере нельзя. Изготовить драйвер для небольшой светодиодной фитолампы для растений своими руками можно на основе LM317. При этом выходная модность драйвера должна быть в 1,2-1,5 раза больше мощности потребления светодиода.

Подводя итоги

На основании информации из разных источников, включая практические наблюдения и видеорепортажи с обзором различных фитоламп, можно сделать следующий вывод. На сегодняшний день ситуация на российском рынке такова, что выгоднее сделать подсветку для растений своими руками, чем купить готовый продукт. Дешёвые фитолампы имеют много недостатков, а фитосветильники высокого качества многим не по карману. Поэтому самодельный светодиодный светильник – это золотая середина.

13 самодельных идей светодиодных ламп, которые сделают ваш дом сияющим — сделайте своими руками Кому

Вы устали от тусклых, старомодных лампочек? Эти идеи светодиодных ламп своими руками заставят ваш дом сиять, как никогда раньше! Светодиодные лампы стали самым популярным решением для освещения жилых и офисных помещений.

Их передовая технология может дать вам больше света при меньшем энергопотреблении . Имея всего несколько основных принадлежностей из местного хозяйственного магазина, вы можете создать уникальное освещение, которое мгновенно подчеркнет ваш стиль и декор. Будь то настольная лампа, настенное бра или потолочный светильник, один взгляд на эти самодельные светильники впечатлит всех своим стилем и навыками самоделки.

Помните, что светодиоды долговечны и имеют множество интересных цветов, поэтому легко создать индивидуальное освещение для каждой комнаты в вашем доме . От простой цепочки огней для праздников до современных элегантных дизайнов, которые вы можете использовать в любом месте вашего дома, есть отличные крутые идеи светодиодного освещения для каждой комнаты!

Осветите свой мир с помощью этих самодельных светильников

Светодиодные фонари, которые легко сделать своими руками:

Существует множество способов сделать оригинальные светодиодные светильники своими руками. Независимо от того, насколько большой или маленький ваш дом, в вечернее время каждая комната нуждается в освещении. Светодиоды отлично подходят для небольших проектов, потому что они не выделяют много тепла и прослужат долгие годы при минимальном обслуживании.

Вот идеи для ламп своими руками, которые можно сделать дома из простых материалов , таких как дерево, стеклянные бутылки, кастрюли и энергосберегающие лампочки . Если вы ищете идеи светодиодного освещения для спальни, столовой или гостиной, существует множество вариантов, из которых можно выбрать.

Применение и преимущества:

Светодиодные лампы, сделанные своими руками, можно использовать по всему дому, например, для освещения темного коридора или лестницы.

• Вы также можете использовать их на ваш стол на работе, чтобы повысить концентрацию ; поместите свет за монитором вашего компьютера, чтобы уменьшить нагрузку на глаза и улучшить общую фокусировку.
• Вы можете сэкономить много денег, используя светодиодные лампы вместо других источников света с высоким энергопотреблением.

Небольшой размер и удобство переноски, вы можете брать его с собой куда угодно без какой-либо нагрузки. Обладая той же функциональностью, что и другие осветительные приборы, этот более экологичный и энергоэффективный.

Приведенные ниже 13 идей светодиодных ламп своими руками долговечны и просты в работе, поэтому они отлично подходят для начинающих мастеров-любителей, которые ищут творческий способ добавить новое освещение в свой дом!

Как легко сделать светодиодные лампы дома:

Эти светодиодные лампы легко собрать, и они сделают ваш дом или рабочее место стильным и современным. Выбирайте из различных стилей, включая настольные лампы, настенные светильники, торшеры и подвесные светильники. Каждая лампа изготовлена ​​из переработанных материалов, которые являются экологически чистыми и энергоэффективными. Мы разработали этот ассортимент как модульный, чтобы вы могли смешивать и подбирать размеры в соответствии с вашими дизайнерскими потребностями. Лампы легко собираются без инструментов и оснащены светодиодными лампами, которые обеспечивают теплое и успокаивающее свечение, когда вы читаете или отдыхаете с хорошей книгой.

Светодиодная лампа своими руками Комплект:

Вы ищете интересный проект для работы? Эта светодиодная деревянная лампа своими руками будет радовать вас от начала до конца. Начав с надуманной идеи, мы проведем вас через процесс превращения этой идеи в работающий продукт — умную лампу. Эта умная лампа построена из бетона, дерева и светодиодной ленты RGB. Он имеет контроллер Bluetooth, который позволяет вам изменять цвет любого из трех источников света в режиме реального времени.

страсть

Дизайн светодиодного освещения для комнаты:

Вам нужна функциональная и стильная настольная лампа своими руками? Тогда вам понравится эта настольная лампа, сделанная своими руками, со светодиодной подсветкой, меняющей цвет. Он оснащен подсветкой, которая может измениться на любой цвет по вашей прихоти, так что больше нет обычных белых огней, которые через некоторое время надоедают. В этом проекте используются простые концепции электроники, но общая стоимость материалов составляет всего 13 долларов. Так что, даже если у вас нет большого опыта работы с электроникой, это не должно быть слишком сложно!

fixthisbuildthat

• Рождественский фонарь своими руками

Светодиодная акриловая лампа Учебное пособие:

Эта акриловая светодиодная лампа своими руками — забавный и простой проект для мастеров. Используя светодиодную лампочку, вы можете создать собственное произведение искусства, которое можно разместить практически где угодно — на тумбочке, в прихожей или даже в офисе. Акрил отбрасывает красивые цвета на деревянную основу, а светодиодная лампа меняет цвет. Эта лампа идеально подходит для тех, кто любит работать своими руками, хочет единственный в своем роде предмет или ищет что-то необычное, чтобы добавить в свой домашний декор.

Светодиодный торшер DIY:

Умный светодиодный торшер DIY — это новый удобный и практичный продукт. Им можно управлять с помощью телефона, чтобы настроить яркость лампы в соответствии с вашими ночными условиями. Чем больше людей вокруг, тем ярче становится цвет, что дает вам больше удовольствия при чтении и письме дома. Также он имеет полный диапазон изменения яркости за одну секунду и три режима: обычный режим, режим быстрого мигания и режим медленного мигания.

Эта уникальная светодиодная лампа своими руками проста в изготовлении и великолепно выглядит! Вам просто нужно несколько простых материалов, чтобы создать собственную современную лампу на заказ. Эта лампа обеспечивает отличный белый свет для чтения или работы над проектами дома или в школе. Энергосберегающие светодиоды невероятно долговечны, гибкая конструкция подходит для любого интерьера и доступна по цене. Воспользуйтесь нашими простыми инструкциями и узнайте, как превратить обычный письменный стол в современное многофункциональное рабочее место.

Настольная светодиодная контурная лампа «сделай сам»:

Эта настольная лампа станет прекрасным дополнением к вашему домашнему офису, независимо от того, используете ли вы ее для чтения газет, книг или просто в качестве акцента. Контурная форма головы обеспечивает устойчивость этой светодиодной лампы, предотвращая ее падение. Contour, сочетающий новейшие светодиодные технологии с простым и мощным дизайном, станет идеальным дополнением к вашему рабочему столу. Лампа не занимает места и заставляет нас расслабиться. Самое приятное: он энергоэффективен, и из нескольких простых материалов его можно быстро построить всего за один час.

Как сделать светодиодную лампу со скрытым беспроводным зарядным устройством:

Чтобы создать лампу, которую также можно заряжать с помощью беспроводной сети, вам нужно убедиться, что схема зарядного устройства скрыта внутри лампы. Самый простой способ сделать это — использовать скрытую беспроводную зарядную панель. Мы построим зарядную базу из орехового дерева и светодиодной лампы от Ikea, чтобы скрыть это. Сделать лампу со скрытым беспроводным зарядным устройством — идеальный способ обновить свой дом. Вы можете сделать его за одно утро, и он будет отлично смотреться на прикроватной тумбочке в любой комнате вашего дома.

diycreators

Хотели бы вы сделать свое произведение искусства или торшер за несколько простых шагов? Тогда это учебник для вас! Мы научим вас, как сделать гладкую светодиодную лампу из бетона и дерева своими руками, которая идеально подойдет для размещения рядом с вашим любимым местом для чтения. Он полностью настраиваемый, поэтому вы можете использовать винтажные предметы, которые соответствуют вашему декору. Лампа отлично подходит для любого места в вашем доме или на столе, поэтому вы можете легко выключить лампочки, когда их нужно заменить!

инструкции

Вы можете сделать эту настольную светодиодную лампу:

Ничто не сравнится с видом красивой лампы. Эту светодиодную настольную лампу можно сделать самостоятельно, приложив минимум инструментов и усилий. Для сборки требуется настольная пила, светодиодные ленты на 12 В, блок питания на 12 В, паяльник с дистанционным управлением и дрель, но это не сложно, и каждый может это сделать! Он изготовлен из трех небольших планок клена (или другого дерева на ваш выбор), обрезанных под определенным углом для уникального взаимозаменяемого дисплея с обеих сторон этой лампы.

PopularMechanics

Вы можете легко сделать дома настольную светодиодную лампу, хотя они довольно просты и дешевы, но самое лучшее в них то, что они экономят деньги и время. Вы можете использовать их в качестве ночника или добавить дополнительный стиль и яркость в вашу комнату. Эта инструкция научит вас, как сделать светодиодную лампу из обычной лампы компактных люминесцентных ламп и некоторых необходимых электронных компонентов. Вам нужно будет только купить дешевые детали в местном магазине электроники или на интернет-сайтах. И так, чего же ты ждешь? Возьмите этот проект DIY прямо сейчас!

инструкции

Лампы из бетона своими руками со светодиодными гирляндами:

Лампа из бетона может стать прекрасным дополнением к вашему декору, но создание собственной лампы сэкономит вам время и деньги. Эти лампы сделаны с использованием светодиодных ламп, стеклянных ваз и предварительно смешанного бетона. Единственный дополнительный материал, необходимый для заполнения вазы, — это песок. Они имеют уникальный внешний вид, который отличает их от других ламп, что делает их идеальными для любого места в вашем доме. Этот проект настолько забавен и прост в исполнении, что вы, вероятно, быстро создадите пару, как это сделали мы. Если вы боитесь смешивать бетон, не бойтесь — это действительно простой проект «сделай сам», который вы можете сделать со своими детьми, и они получат массу удовольствия, делая их.

боингбоинг

У вас дома есть собака? Получите деревянную светодиодную лампу для собак и создайте свою собственную уникальную собаку, чтобы осветить комнату. Этот уникальный и забавный проект легко сделать — вам понадобятся только основные материалы и инструменты для рукоделия. Он имеет интерфейс USB для подключения к любому устройству питания. Идеальный подарок для друга или любимого человека, эта собака будет чувствовать себя как дома рядом с вашей кроватью или письменным столом. Самое приятное в лампе то, что вы можете легко запитать ее, используя стандартный USB-порт на вашем компьютере, планшете или зарядном устройстве для телефона.

инструкции

Самодельная светодиодная лампочка (светодиодная лампа)

Светодиодные лампочки становятся все более распространенными и заменяют лампы компактных люминесцентных ламп. По мере снижения стоимости светодиодных ламп люди постепенно переходят на светодиодные лампы в своих домах и офисах. В этом проекте мы попробуем сделать светодиодную лампочку своими руками или светодиодную лампу своими руками, используя старый корпус светодиодной лампы (корпус).

В этой самодельной светодиодной лампочке дизайн светодиодного драйвера очень важен. Как правило, у нас есть два способа разработки драйвера светодиодов: использование импульсного источника питания или линейного регулятора на основе обычного трансформатора.

Но для этой самодельной светодиодной лампочки мы будем разрабатывать бестрансформаторный источник питания, который будет действовать как светодиодный драйвер. На самом деле, этот тип питания для светодиодных ламп становится все более распространенным (ну, по крайней мере, для светодиодов меньшей мощности).

Предупреждение: Эта самодельная светодиодная лампочка будет работать напрямую от основного источника питания, т. е. 230 В переменного тока. Вы должны быть очень осторожны при работе с источником переменного тока.

Предупреждение: Проектирование бестрансформаторного источника питания без знания принципов работы компонентов может быть фатальным.

Схема

Схема цепи светодиодной лампочки, сделанной своими руками

Компоненты, необходимые для изготовления светодиодной лампочки, сделанной своими руками

• C1 – Металлопленочный конденсатор 135 Дж, 400 В
• B1 – Мостовой выпрямитель (в режиме двухполупериодного выпрямителя можно подключить 4 диода)
• C2 – электролитический конденсатор 22 мкФ 35 В
• R1 — резистор 100 кОм (1/4 Вт)
• Светодиоды от 1 до 12 – светодиоды 8 мм

ПРИМЕЧАНИЕ. Используйте только металлопленочные конденсаторы с номинальной емкостью выше 400 для C1.

Описание компонентов

Конденсатор с номиналом X

Основным компонентом конструкции бестрансформаторного источника питания для самодельной светодиодной лампочки является конденсатор с номиналом X. Это металлопленочный конденсатор, который часто используется в качестве защитного конденсатора.

Конденсатор с номиналом X помещается между линией и нейтралью. Если этот конденсатор выходит из строя из-за перенапряжения, отказ будет коротким, а избыточный ток приведет к перегоранию предохранителя и, следовательно, к поражению электрическим током.

Схемная схема самодельной светодиодной лампочки

Сначала основное питание подается на металлопленочный конденсатор. Другой конец конденсатора подключен к входу переменного тока мостового выпрямителя. Чтобы быть в большей безопасности, подключите резистор 100 Ом 1 Вт последовательно с конденсатором с номиналом X, чтобы он действовал как предохранитель (не показан на схеме).

ПРИМЕЧАНИЕ: Если у вас нет мостового выпрямителя, вы можете подключить 4 PN-диода (например, 1N4007) в режиме двухполупериодного выпрямителя.

Другой вход переменного тока мостового выпрямителя подключен к нейтрали источника питания переменного тока. Выпрямленный выход подается на конденсатор (C2). Через конденсатор последовательно соединены 12 8-мм светодиодов.

Резистор R1 будет действовать как стабилизирующий резистор (он будет разряжать конденсатор в случае сбоя питания или отказа светодиода).

ВНИМАНИЕ: Мы разобрали поврежденную светодиодную лампочку и после восстановления схемы она была аналогична той, которую мы разработали. Основное отличие состоит в том, что они использовали SMD-компоненты для светодиодов и мостов, а мы использовали сквозные компоненты (по понятным причинам).

Проектирование печатной платы светодиодной лампы своими руками

Для проектирования печатной платы светодиодной лампочки мы использовали Eagle CAD. На следующем изображении показана разводка печатной платы светодиодной лампочки. Мы сделали печатную плату, используя метод переноса тонера, как указано в этом руководстве: Как сделать собственную печатную плату дома .

Сборка светодиодной лампы

Соберите все компоненты по схеме и припаяйте их. У нас есть пустой корпус светодиода от старой светодиодной лампы. После сборки печатной платы мы установили плату в корпус светодиода со всеми проводами.

Работа светодиодной лампочки

Теперь мы увидим, как работает эта простая светодиодная лампочка, сделанная своими руками.

Для работы светодиодам требуется очень меньший ток. Обычно в регулируемом источнике питания на основе обычного трансформатора мы будем регулировать ток с помощью последовательных резисторов. Но в источнике питания без трансформатора ток контролируется или ограничивается номинальным конденсатором X.

Поскольку этот конденсатор соединен последовательно с источником переменного тока, общий ток, доступный в цепи, ограничен реактивным сопротивлением конденсатора.

Реактивное сопротивление конденсатора можно рассчитать по следующей формуле:

X _C = 1/2πFC Ом, где F — частота питания, C — емкость конденсатора.
