Розетки в ванной: Влагозащищенные розетки для ванной купить можно тут — магазин 220pro.ru

Розетка в ванной комнате — 92 фото идеи установки в интерьере!

Оглавление:

В наше время ремонт ванной комнаты проводится в другом направлении, чем это было в прошлом. Это следует связывать с необходимостью размещения электрических розеток для используемых приборов, появившихся для этого помещения.

Раньше розетки сюда проводили редко, поскольку владельцы боялись соседства с водой, которая, как известно, легко проводит электрический ток.

Это могло бы привести к удару электрическим напряжением или короткому замыканию. Однако сейчас предлагаются приборы, защищенные от влаги, а также и специальные розетки стойкие к ней.

Более того, специалисты создали особую схему для монтажа электрических проводов в ванной.

Для каких приборов необходимо использование розетки в ванной?

Она потребуется для множества бытовых приборов. Перечислим некоторые из них:

• автоматическая модификация стиральной машины;
• ванная комната, предлагающая возможность гидромассажа;
• фен для обеспечения быстрого высушивания волос;
• электрическая бритва для сбривания волос;
• один из вариантов устройств, для быстрой сушки рук;
• электрические модификации вытяжек;
• устройство, помогающее быстро сушить полотенца на электрической основе;
• разные версии водонагревателей или диодных подсветок для ванной.

Важно! Необходимо помнить, что розетки в ванной проводятся лишь на основе специальных правил. Их нарушение может привести к штрафам от сотрудников электросети, поскольку неправильная установка способна нанести вред хозяевам, соседям или всему дому через короткое замыкание.

Так какие существуют требования для правильного монтажа розеток на территории ванной?

На самом деле таких правил довольно много, и владельцам квартиры в обязательном порядке придется им следовать. Сейчас рассмотрим все эти моменты:

• установка любой розетки должна происходить на расстоянии не менее 60 см от любых источников воды;
• розетки разрешается устанавливать лишь за счет возможностей скрытой проводки. Ее необходимо прокладывать в полости стены или коробах, созданных для этого. За счет чего кабеля всегда будут защищены от любой влаги;
• необходимо обеспечить качественное заземление во всех использующихся розетках;
• место соединения розетки и главной проводки необходимо скрыть качественной изоляцией;
• розетки необходимо обеспечить резиновыми уплотнителями, а также крышками, которые постоянно скрывают их от любых контактов с окружающей средой;
• придется обеспечить третью клемму для создания полноценного заземления.

В каких зонах лучше всего устанавливать розетку?

До факта установки розетки в ванной комнате необходимо создать схему всей проводки. Для этого помещение образно разделяется на главные зоны, предписывающиеся требованиями СНИП. Сейчас используется четыре зоны:

Так, называемая нулевая зона. Она расположена на близком расстоянии от воды и предполагает возможный контакт с ней возле умывальника или ванной. Даже специальные розетки, качественно защищенные от влаги, на этой территории устанавливать запрещено.

Если вода попадет в них тогда короткого замыкания не избежать. Но если других вариантов для установки розетки просто нет, тогда необходимо применять устройство на основе защиты с уровнем IP-7. Его создали для возможности использования под водой.

Первая зона. Находится рядом с нулевой, и характеризуется тем, что из-за разбрызгивания воды может происходить неожиданный ее контакт с электричеством. Она условно расположена в 60 см от любых источников воды. На этой территории разрешается установка различных модификаций бойлеров, а розетки использовать не рекомендуется.

Зона второго типа. Эта территория, находящаяся дальше, чем на 60 см от любых источников воды.

Здесь можно устанавливать различные защищенные типы розеток для ванной. И разрешена монтировка приборов освещения, систем вентилирования, устройств, для быстрой сушки рук, полотенец.

Третий тип зоны. Характеризуется тем, что здесь разрешена установка любых приборов, работающих от электричества.

Здесь допускается применение розеток с небольшим уровнем защищенности от влажности. Здесь не запрещается монтировка распределительных щитов, систем контролирования подогрева для пола и различных выключателей.

Чтобы обеспечить длительную службу розетки необходимо устанавливать ее в удобном месте, позволяющем легко выключать различные приборы без необходимости приложения усилий.

Рекомендуется придерживать внешнюю часть розетки второй рукой в момент вынимания вилок потребителей из нее.

Фото розетки в ванной комнате

Розетка в ванную: советы электрика по выбору и монтажу

Установка электроприборов в ванной комнате требует внимательного отношения, предварительного планирования и расчетов. В советское время это считалось опасным мероприятием и люди редко прибегали к установке розеток в ванной. Но в настоящее время качество приборов и техника их установки позволяют монтировать в ванной комнате различные электрические приборы.

Это связано с тем, что нынешние розетки безопасны и надежны. Для безопасной работы электроприборов нужно выбрать надежное место для монтажа и ознакомиться с правилами установки и требованиями к устройству.

Защита от влажности

Первое условие эксплуатации розеток в ванной — наличие защитных приспособлений от воздействия повышенной влажности. Помимо разнообразного дизайна, критерием выбора устройства является его класс защиты. Он маркирован символами IP и 2 цифрами. Первая — степень защиты от пыли, вторая — от влаги. В ванной должны стоять розетки как минимум четвертого класса. Пятый и шестой подходят еще лучше, поэтому стоит остановить свой выбор на них. Они могут выдержать даже сильный потоп и не выйти из строя.

Розетки в ванную должны быть снабжены специальной защитой. Крышка прижимается пружиной во избежание неосторожного открытия. Если есть даже небольшие щели между крышкой и корпусом, влага может проникнуть внутрь.

Уровень надежности и прочности проверяется очень просто: если крышка открывается и закрывается с трудом, то устройство надежно и безопасно. В противном случае такую розетку монтировать в ванную комнату не стоит, она не сможет противостоять влаге. Такой вариант защитной крышки на розетку используют еще в детских комнатах. Но у таких розеток нет защиты от влаги, они непригодны для санузлов. В процессе выбора стоит обратить внимание на техническую принадлежность розетки. В ванной комнате часто используются устройства с резиновой окантовкой. Это еще один способ защиты от влияния повышенной влажности.

Немаловажно правильно подобрать электрический провод. Это залог безопасности и надежности для всей системы электричества в доме. Кабель стандартного типа не подойдет, нужен провод в защитной оболочке, который обеспечит двойную защиту.

Здесь нужно быть внимательным: на рынке встречается множество некачественных товаров и подделок. Поэтому покупка электротоваров в известных специализированных магазинах увеличивает вероятность того, что покупатель приобрел качественный товар. Выбирать нужно известные бренды, которые давно себя зарекомендовали с положительной стороны. Правила электрической безопасности в ванной комнате.

В ванной комнате может находиться целый ряд электроприборов: стиральная машина, электронагреватель, вентиляционное оборудование. Место для розетки выбирают, учитывая их будущее расположение, а также требования к технике безопасности:

• Расстояние до воды — не менее 60 см по горизонтали и более метра по вертикали.
• Нельзя использовать открытый тип проводки: она должна быть упакована в защитную оболочку или располагаться в стене.
• На розетке должна быть защитная крышка, резиновая оплетка и приспособление для заземления.
• Присутствие заземления — первоочередное требование к безопасности.
• Место стыка провода и розетки должно быть изолированно.

• Для обеспечения этих требований ванную комнату зонируют по 4 типам:
• Нулевая зона — место, где располагаются источники воды. Здесь нельзя ставить никакие электрические устройства и провода.
• Зона 1 — на расстоянии 60 см от водопроводных труб, опасное место с повышенным риском попадания влаги. В зоне 1 располагают электронагреватель, но розетки монтировать здесь нельзя.
• Зона 2 — на расстоянии более 60 см. Здесь можно располагать розетки высокого класса защиты, а также полотенцесушители, вентиляционное оборудование и лампы.
• Зона 3 — на максимальном расстоянии от водопровода, самое безопасное место. Здесь можно установить розетки с меньшей степенью защиты, выключатели, электрощиты.

Иногда пользователи вынуждены идти вразрез с этим способом зонирования и устанавливать розетки в зонах 0 и 1. Это бывает при небольших размерах ванной комнаты. В таком случае рекомендуется использовать розетки 7 класса защиты. Это устройство работает надежно и безопасно даже под водой.

Не менее важным является правильное подключение розетки к электрическому щитку: выделяют основную магистраль и устанавливают защиту — автоматическое отключение при аварии. Эту выделенную линию нельзя использовать для других приборов.

Влияние влажности

В ванной большую опасность представляют вода и конденсат. Он обычно незаметен, но его влияние очень серьезно, особенно если розетка стоит низко. Например, если это розетка бойлера или душевой кабинки. Конденсат здесь образуется все время, вентиляция не помогает справиться с этой проблемой. В таком случае тоже нужно выбирать розетки максимального класса защиты от влаги. Высота расположения розетки тоже связана с образованием конденсата на стенах. Низкое расположение розетки опасно из-за вероятности стекания конденсата вниз. Если условия не позволяют расположить розетку выше, предпочтение отдается розеткам высокого класса защиты от влаги.

Защитить электроприборы от конденсата можно, учитывая расположение самой ванной комнаты. Стены, граничащие с подъездной территорией, боле подвержены образованию конденсата, так как слабо отапливаются. При планировке расположения электроприборов следует учитывать и это обстоятельство.

Заземление устройства

Это необходимая и первоочередная часть обеспечения безопасности работы электроприборов, особенно в санузле. Считается, что эта проблема актуальна для тех, кто живет в домах без контуров заземления. Однако все дома и электроприборы заземляют.

Для всех электроприборов в ванной специалисты рекомендуют установить выключатель при аварии.

Установка розетки

У каждого прибора должна быть своя розетка, нельзя подключать все устройства к одному источнику.

В первую очередь готовят стену: в месте установки розетки делают круглые отверстия, в которые погружают подрозетник и закрывают его строительным раствором. В него вставляется провод в резиновой оплетке, который по штробе выводят к распределителю электроэнергии.

После этого монтируется сама розетка в соответствии с инструкцией производителя.

После монтажа следует обязательный этап тестирования работы системы с максимальной мощностью работы приборов.

• Как правильно выполнить проектирование электрики?
• Поиск и устранение неисправности в электропроводке. Советы профессионалов

Можно ли установить розетку в ванной?

BS 7671, Технические руководства

Можно ли установить розетку в ванной?

Часто задаваемый вопрос: можно ли устанавливать розетки в ванной комнате или нет, розетки можно устанавливать в ванной комнате или в комнате с ванной или душем, но только при соблюдении определенных условий. В этом посте рассматриваются требования и правила, касающиеся к розеткам в санузлах.

Правила электропроводки BS 7671 и руководство по установке на месте четко излагают минимальные требования к розеткам в ванной комнате и минимальным расстояниям от душа или ванны, причина этих правил заключается в том, что существует повышенный риск поражения электрическим током в помещении. ванной из-за наличия воды.

Для целей этого поста мы относимся к ванной комнате, это также включает душевые и другие помещения, в которых есть ванна или душ, за исключением душевых, для мокрых помещений см. BS 7671.

На момент написания этого поста текущая редакция правил электропроводки — 18-я редакция 2018 +A1:2020, мы отмечаем возможные изменения в Amd 2, касающиеся расстояния до розетки от ванны или душа, которые должны вступить в силу 30 марта 2022 года.

BS 7671 Розетки в ванных комнатах

BS 7671 запрещает использование розеток на расстоянии 3 метров по горизонтали от границы зоны 1. Дополнительную информацию можно найти в Разделе 701 — Места с ванной или душем. ОБНОВЛЕНИЕ 30 марта 2022 г.: Поправка 2 розетка от ванны = 2,5м.

Раздел 512.2 Внешние воздействия также должен быть принят во внимание, в котором упоминается, что конструкция оборудования должна соответствовать ситуации, в которой оно будет использоваться, или его способ установки должен учитывать условия, которые могут возникнуть .

Следует отметить, что для всех штепсельных розеток также требуется соответствующая защита от УЗО, независимо от того, установлена ​​розетка в ванной комнате или нет.

Ванные комнаты, душевые, душевые и любые помещения, в которых есть ванна или душ, классифицируются как специальные места , которые описаны в Руководстве IET 7. Особые места.

Что NICEIC рекомендует для розеток в ванной или душевой

niceic. com Ваше руководство по электромонтажным работам в ванной

Электрические розетки разрешены в ванных комнатах или душевых, если они расположены на расстоянии более 3 м от края ванны или душа. Специально разработанные бритвенные блоки являются исключением из этого правила и могут располагаться немного ближе, но не ближе 600 мм от ванны или душа.

Electrical Safety First – Безопасность в ванной комнате и электрооборудование

electricsafetyfirst.org.uk Безопасность в ванной

Благотворительная организация Electrical Safety First располагает обширной информацией по электробезопасности в ванной комнате для домовладельцев и электриков. Говорят,

Розетки не допускаются в ванных комнатах или душевых (кроме бритвенных принадлежностей), если они не могут быть установлены на расстоянии не менее трех метров от ванны или душа. Точки электробритвы должны находиться на безопасном расстоянии (в метрах) от ванны или душа, чтобы избежать брызг.

Часть P, Электробезопасность – Жилые помещения

Утвержденный документ P строительных норм, Требование P1: Проектные и монтажные состояния,

Розетки не должны располагаться ближе 3 м от ванны или душевого поддона.

Розетки для бритвы

Блоки подачи бритвы могут быть установлены в зоне 2 ванной комнаты, но они должны располагаться там, где маловероятно попадание прямых брызг из душа, а розетка для бритвы должна соответствовать стандарту BS EN 61558-2-5.

Блоки питания для бритв (розетки для бритв) не должны устанавливаться в Зоне 1 или Зоне 0, см. правило 701.512.3.

Розетка EICR рядом с ванной

Если во время проверки электрооборудования вы обнаружите розетку слишком близко к душевому поддону или ванне или в зоне ванной комнаты, она, как правило, будет кодироваться как потенциально опасная C2.

На каком расстоянии должна быть розетка от ванны или душа

Розетки должны располагаться на расстоянии не менее 3 метров по горизонтали от края ванны или душа. Розетки или штепсельные розетки ни при каких обстоятельствах не должны устанавливаться в ванной комнате Зона 0, Зона 1 или Зона 2 ванной комнаты или душевой.

ОБНОВЛЕНИЕ 30 марта 2022 г.: Поправка 2. Расстояние до розетки от ванны = 2,5 метра, расстояние от розетки до душа = 2,5 метра.

Все розетки должны иметь защиту от УЗО и устанавливаться на расстоянии не менее 3 метров по горизонтали от края ванны или душевого поддона. 9ОБНОВЛЕНИЕ 0017 30 марта 2022 г.: Поправка 2 расстояние от розетки до ванны = 2,5 м.

В зависимости от конкретных обстоятельств может также потребоваться локальное дополнительное заземление, также могут применяться другие особые правила и положения.

На момент написания действующей редакцией стандарта BS 7671 является 18-я редакция 2018 г., поправка 1 2020 г. .

Отводы с выключателями в ванных комнатах см. Отводы с выключателями в ванных комнатах

Розетки в ванных комнатах BS 7671, поправка 2 2022

BS 7671 18th Edition Amendment 2 2022 изменил минимальное расстояние, на котором розетка может быть установлена ​​от ванны или душа, оно сократило расстояние с 3 метров до 2,5 метров.

---

Электрика ванной комнаты Ванные комнаты Розетки в ванных комнатах

Объяснение зон ванных комнат и электрических безопасных зон

Зоны ванных комнат отражают повышенную опасность для вас от электрических приборов и электричества, а также их расположение в ванной комнате. Вода и электричество составляют потенциально смертельную комбинацию. Эти зоны и инструкции, опубликованные в Правилах электромонтажа, предназначены для обеспечения вашей безопасности. Узнайте больше о конкретных правилах электробезопасности для ванных комнат и о том, как электрические зоны защитят вас. Мы объясняем, как безопасно и в рамках закона работать с электричеством в вашей ванной комнате.

Электричество в любой среде может быть опасным, но ванные комнаты особенно опасны из-за присутствия воды (отсюда необходимость в электрических зонах безопасности в ванной комнате). Таким образом, только компетентные лица (т.е. обученные и квалифицированные электрики) должны работать с электричеством в ванных комнатах.

Посмотрите здесь, если вам нужно найти надежного электрика рядом с вами.

Тем не менее, даже будучи энтузиастом DIY, важно понимать зоны безопасности в ванных комнатах (зоны электробезопасности в ванной), чтобы знать, какие типы электрических устройств можно и нельзя использовать при планировании и планировке. ваша ванная комната.

Также с точки зрения безопасности вы можете сразу увидеть, есть ли какие-либо предметы в вашей ванной комнате, которых там быть не должно, или они в настоящее время находятся в неправильной зоне.

Электрические зоны в ванных комнатах в Великобритании

Правила (BS 7671:2008 Требования к электрическим установкам, раздел 701, опубликовано в 2008 г.) делят ванную комнату на зоны в зависимости от их электрического риска. Каждая зона имеет различные ограничения на типы электрических устройств, которые можно использовать в них.

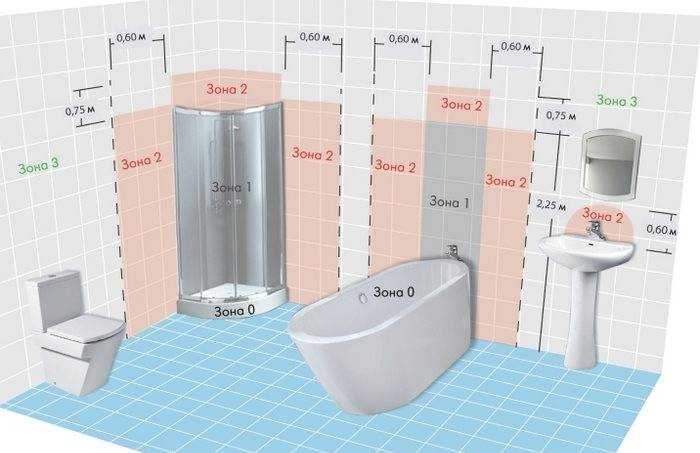

Вот схематичное изображение зон, которые вы обычно найдете в своей ванной комнате:

Электрические зоны Великобритании в ванных комнатах

Здесь более подробно описаны зоны:

Зона ванной комнаты 0

Это зона, которая внутри ванны или душевого поддона. Если душевого поддона нет, то он (и зона 1) простирается на 1,2 м от «стационарного выхода воды» или насадки для душа.

Зоны электробезопасности 0 и 1 для душевых без поддонов и поддонов

Зона ванной комнаты 1

Это область непосредственно над зоной 0 (которая является внешним краем душевой кабины или ванны), простирающаяся до горизонтального потолка или 225 см от пола, в зависимости от того, что ниже. Если душевая лейка выше этого, то зона простирается до горизонтальной линии с ней.

Зона 1 также распространяется на окружность 1,2 м от душевой лейки, если нет душевого поддона или раковины, и поднимается до высоты, описанной выше (см. схему выше).

Под ванной также считается Зоной 1, если доступ к ней возможен без использования таких инструментов, как отвертка. Если вам нужно получить доступ к этому пространству с помощью инструмента, то оно считается «внешней зоной».

Ванная с электрооборудованием Зоны вокруг ванны

Зона ванной комнаты 2

Эта зона выходит за пределы зоны 1 на 60 см и достигает той же высоты. Это включает 60 см за перегородкой, обозначающей конец зоны 1.

Протяженность зоны 2 при использовании зон электробезопасности в ванных комнатах Великобритании

Оконные проемы, которые выходят на площадь, занимаемую зоной 1, также считаются зоной 2.

Внешние зоны (также известные как Зона 3)

Это области за пределами зон 0, 1 и 2. Ранее это было известно как Зона 3. и по сути это все в ванной, что не относится к зонам 0-2.

Сюда также входит область под ванной, если для доступа к этой области требуется инструмент для снятия панели ванны.

Электрические устройства, которые разрешено использовать в ванных комнатах и ​​где

Теперь, когда мы понимаем, где находятся электрические зоны в ванной комнате, мы теперь можем видеть, какие ограничения существуют для устройств, которым разрешено находиться в этих зонах.

В следующей таблице описаны типы устройств, которые разрешены в каждой зоне:

Зона	Рейтинг IP	Класс 9016 018
Зона 0	IPX7	низкое напряжение (макс. 12 В)
Зона 1	IPX4 (IPX5*)	БСНН (трансформатор, расположенный за пределами зоны 2)	Низкое напряжение 9010 БСНН = 916 Отдельный 6	Зона 2	IPX4 (IPX5*)	SELV (трансформатор расположен за пределами зоны 2)	Розетки для бритвы являются исключением, не относятся к классу IPX4, поэтому их можно устанавливать там, где маловероятно прямое попадание брызг
Вне зоны	(IPX5*)		Портативное оборудование разрешено, однако гибкая система должна позволять его использование внутри зон **

* Вне зон IP не предусмотрен регламентом и при наличии устройства внутри Для данной зоны, если она может подвергаться воздействию струй воды, она должна соответствовать спецификациям не менее IPX5, что, вероятно, относится к ванной комнате, например, при уборке.

** Розетки в санузлах допускаются, но не менее 3 м по горизонтали от границы зоны 1.

Рейтинги электрических устройств для ванных комнат

Для определения уровней защиты, необходимых для конкретных зон, используется система определения уровня защиты от влаги и пыли, называемая рейтингами «защиты от проникновения» или сокращенно IP-рейтингом. Рейтинг записывается в стандартном формате:

Что означает рейтинг IP77

• Буквы обозначают Ingress Protection
• Первая цифра — степень защиты от проникновения; эффективное попадание пыли в устройство по шкале от 1 (без защиты) до 7 (полная пыленепроницаемость)
• Вторая цифра обозначает уровень защиты от влаги от 1 (без защиты) до 9 (длительное погружение под давлением).

  Электрические устройства, предназначенные для использования в ванной комнате, имеют степень защиты IP. К ним относятся вытяжные вентиляторы, обогреватели, насосы и освещение. Розетки для бритв не имеют степени защиты IP, но они представляют собой особый случай, как описано выше.

  Устройства, которые можно использовать в ванных комнатах, должны быть низковольтными, и в этом отношении существует два класса:

  • SELV — отдельное сверхнизкое напряжение: это устройства, в которых выход изолирован от входа, т. е. нет возможности попадания высокого напряжения на устройство более низкого напряжения через трансформатор
  • PELV — защитное сверхнизкое Напряжение: это устройства, которые подключаются к земле через трансформатор. PELV — это SELF с независимым проводом заземления. Если есть какое-либо короткое замыкание, это не может повлиять на пользователя через общую землю

  Защита цепей в ванных комнатах

  Все цепи (освещение, электрические душевые, нагревательные решетки и т. д.) в ванных комнатах должны быть защищены УЗО или устройством защитного отключения, ток которого не может превышать 30 мА.

  Некоторые электроприборы, обычно устанавливаемые в ванных комнатах

  Ниже приводится некоторая конкретная информация об электроприборах, которые обычно устанавливаются в ванных комнатах. Важно убедиться, даже если устройство соответствует всем требованиям правил, что оно было одобрено производителем для установки в ванной комнате.

  Вытяжные вентиляторы : Их можно устанавливать в зонах 1 или 2, если они имеют соответствующий класс защиты IP для влаги. Если вытяжной вентилятор подключен к цепи освещения, которая обычно находится в ванной комнате, он должен иметь свой отдельный изолирующий выключатель, который должен быть установлен за пределами ванной комнаты.

  Светильники над душевыми (или ваннами)

  Что касается зон освещения ванных комнат, то при необходимости их можно установить над душевыми в зоне 1, если они имеют соответствующий класс защиты IP.

  Розетки и выключатели света

  Розетки и выключатели света могут быть установлены в ванных комнатах при определенных обстоятельствах. Как мы упоминали выше, розетки должны находиться на расстоянии не менее 3 м по горизонтали от ближайшей границы для зоны 1.

  Шнурковые выключатели разрешены в зонах 1 и 2 и рекомендуются, поскольку они подходят для сред с высокой влажностью и уровнем конденсации. Пластинчатые выключатели можно использовать вне зон и если производитель сочтет их пригодными для использования в ванной комнате.
