Как выбрать и правильно расположить розетки в ванной?
А можно ли делать розетки в ванной?
Читайте также
Как выбрать мебель в ванную комнату?
В типовых домах с ремонтом от застройщика розеток в санузле обычно не предусмотрено — значит ли это, что здесь они вовсе запрещены?
Раньше действительно считалось, что розетки в ванной небезопасны, поэтому в старом жилом фонде источники питания находится снаружи, недалеко от входа в санузел. Сегодня изменились и сами электрические приборы, и подход к строительству: современные ванные комнаты просторнее, значит пользоваться электричеством в них безопаснее.
Устанавливать розетки в «мокрых» комнатах можно! Но так как вода плохой союзник электрического тока, делать это следует по всем правилам: приобретите специальные кабели и розетки для ванной комнаты, выберите место для них по всем правилам.
Подробнее о том, как грамотно решить вопрос с проводкой в ванной, поговорим в следующих разделах.
Зачем нужны розетки?
Установка розеток в ванной значительно упрощает ежедневную рутину: в розетку ванной включается стиральная или сушильная машина, водонагреватель, электробритва, зубная щетка, фен и другие электроприборы.

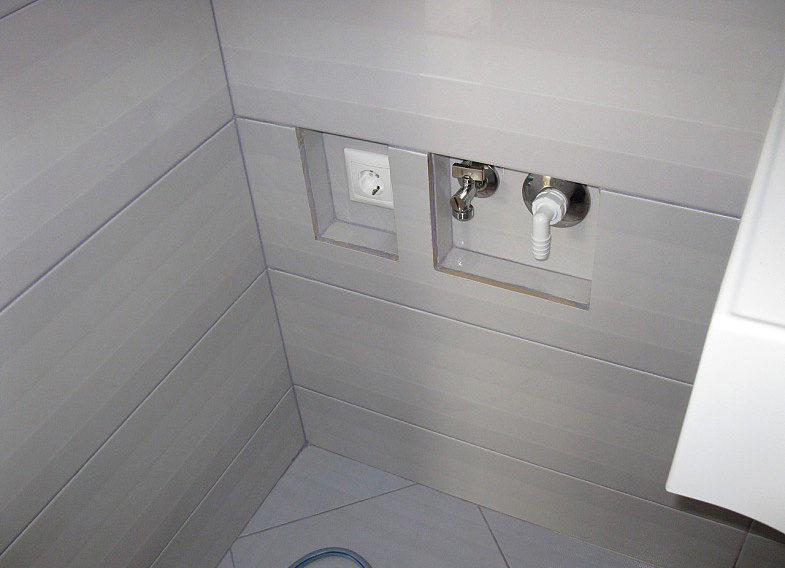

При этом розетка для ванной комнаты, предназначенная для стиральной машины или водонагревателя, монтируется посредством силовых линий. Если дом старый, лучше проложить кабель с отдельным УЗО (выключатель для самой розетки).
Бритва, плойка и другие устройства с меньшими требованиями к проводке, могут подключаться стандартными двухжильными проводами — хотя лучше использовать кабели с заземлением.
Сколько розеток нужно?
Читайте также
10 примеров ремонта ванной с фото до и после
Так как специалисты рекомендуют скрытый монтаж электропроводки для розеток в ванной, перед началом работ или вызовом электрика, следует определить точное количество нужных точек.
Чтобы не ошибиться в расчетах, возьмите ручку и бумагу, запишите все устройства, которыми собираетесь пользоваться в ванной.
Примерный список:
- стиральная машинка;
- принудительная вентиляционная решетка;
- водонагреватель;
- электрический полотенцесушитель;
- электробритва;
- электрическая зубная щетка;
- фен;
- плойка.
Читайте также
Эргономика ванной комнаты
Следующим этапом в этом списке нужно выделить приборы, которые включены в сеть большую часть времени или постоянно. Для них однозначно нужны отдельные точки.
Остается продумать дополнительные выходы — например, над столешницей. Отсюда можно будет запитать фен или зарядку для электрощетки. В основном достаточно двух гнезд сверху, недалеко от зеркала и одного для стиральной машины.
Где лучше расположить?
Расположение розеток в ванной комнате — принципиальный вопрос, который обязательно следует изучить перед планированием помещения. Выбор правильной локации под отверстие делают, исходя из удаленности от зоны повышенной опасности и расстояния от пола.
На фото модели со шторками над столешницей
Какие зоны подходят для установки?
Согласно ГОСТ Р 50571-7-701-2013, описанному в ПУЭ (правилах устройства электроустановок) любой санузел делится на 4 зоны:
- Зона 0. Или красная зона — сюда относится внутренняя часть ванны, раковины, душевой кабины.
- Зона 1. Располагается под раковиной или сверху ванны. Монтировать выходы мощностью 220В по нормам здесь также нельзя, но допускается подключение бойлера, классом не ниже IPX5, через автомат.
- Зона 2. 0,6 м вокруг умывальника, ванны, душевой. Монтаж розеток все еще под запретом, но допускается установка приборов, включаемых в розетку, находящуюся в следующей зоне. Это могут быть бойлеры, зеркала, светильники.
- Зона 3. Оставшееся пространство санузла. Основные розетки в ванной рекомендуется устанавливать именно здесь. Обязательное требование — степень защиты от влаги минимум IP44, лучше IP54 и выше.
Важно! Разбивка на зоны актуальна до высоты перегородок 225 см. Все, что выше — выходит за пределы требований и практически не имеет ограничений в установке электрических систем.
Это исключение позволяет разместить нагреватель воды или машинку даже в маленькой ванной, подключив их на высоте 15-20 см от потолка.
В случае, когда помещение слишком маленькое и Зоны 3 в нем нет, от розеток лучше отказаться и вынести их на стену возле двери снаружи комнаты.
Какое расстояние подойдет?
Высота розеток от пола в ванной определяется индивидуально и зависит по большей части от планировки в комнате. Например, если розетка нужна над столешницей 80 см, смело делайте ее на уровне 90 см. При этом убедитесь, что внутрь не попадут брызги от умывальника: этого легко добиться, отодвинув точку на 60 см от его края влево или вправо.
Утверждение «чем выше, тем безопаснее» — не совсем верно. Розетку в ванной можно поднять и на 2 метра, но пользоваться ей будет крайне неудобно. Если боитесь замыкания при затоплении, достаточно разместить вход на стене в 60 см от напольного покрытия — вода сюда точно не достанет.
Какие розетки можно ставить?
Читайте также
Как спрятать трубы в туалете: варианты и инструкции с фото и видео
Мы уже упомянули защитные стандарты для ванной — IP не менее 44.
Чем ещё отличаются розетки для ванной комнаты?
- Шторка. Крышка корпуса гарантирует защиту от брызг, когда в розетку в ванной ничего не включено.
- Закрытые контакты. Специальные вставки из резины или пластика обеспечивают изоляцию от воды.
- Уплотнитель. Силиконовый контур способствует дополнительной гидроизоляции при использовании бытовых электроприборов.
Единственный нюанс — модели со шторкой 100% защищены только, когда в сеть ничего не подключено. То есть розетка в ванной пустая, её шторка закрыта. Если какая-то бытовая техника должна быть включена в сеть постоянно и есть вероятность попадания брызг — используйте влагозащищенные модификации IP66. Например, Legrand Plexo оснащены системой «Lock 66», позволяющей сохранить защиту от влажности при воткнутой вилке.
Уровень защиты определяется именно последней цифрой в обозначении: пометка 4 говорит о полной защите от любых брызг, а приборы с пометкой 7 допускают погружение под воду на глубину до 1 метра.
Какие правила нужно соблюдать при монтаже?
В заключение еще раз подытожим сказанное и обозначим основные правила, которые необходимо соблюдать, при отказе от услуг мастеров:
- Минимальный класс влагозащищенности — IP44. 4 на конце означает наличие защиты от капель воды.
- Проводка обязательно должна быть скрытой — внешняя прокладка запрещена ПУЭ. Также нельзя прятать кабели в металлических каналах. Если проложить получается только открытым способом — выбирайте изолированные кабели и прячьте их в гофротрубу. Оптимальное сечение жил провода — 2,5 мм.
- Чтобы розетка в ванной комнате подходила и для фена, и для стиралки — требуется прокладка трёхжильного кабеля с заземлением.
На фото неправильный вариант расположение электроточек
Прокладка электромагистрали — сложный и ответственный процесс, от которого зависит жизнь вас и ваших близких.
Расположение розеток в ванной
Во влажных помещениях должны соблюдаться определенные требования электробезопасности. Какие помещения к таким относятся? Ну что касается жилого фонда, первое это ванная комната, душевые кабинки, санитарные узлы. Здесь нельзя просто взять и повесить любой светильник или установить где хочется розетку.
Зоны ванной комнаты – нормативные ссылки
Думаю, мы разобрались с тем фактом, что розетка в ванной комнате просто необходима. И споров здесь не возникнет. Теперь поговорим о требованиях установки. Многие «мастера» скажут ну какие тут требования, поставил розетку куда заказчик пальцем ткнул и все тут. Хочу сказать одно, если Вам такие работники попадутся гоните их поганой метлой.Нормальный электрик, скажет ни каких «здесь» и «тут». В помещениях с повышенной влажностью не все так просто.
Здесь не ставятся розетка поближе к зеркалу, потому что так удобно феном пользоваться или бритвой.
Основным документом, в котором регламентируется расположение розеток в ванной комнате и душевых помещениях является настольная книга всех электриков — ПУЭ. В главе 7.1.47 как раз прописаны все требования касающиеся нашего вопроса. Также глава 7.1.47 опирается на ГОСТ Р 50571.11-96 в котором сказано, что любая ванная комната или душевое помещение разделяется на зоны (участки).
И одним из основных требований по расположению розеток в ванной является соблюдение размеров этих зон. В зависимости от номера зоны в ней может устанавливаться то или иное оборудование.
В указанном ГОСТ Р 50571.11-96 сказано что всего существует четыре вида зон:- зона 0;- зона 1;- зона 2;- зона 3.
Теперь давайте разберем, что это за зоны такие и чем они ограничиваются.
В зону 0 входит внутренняя часть ванны или поддон для душа. Грубо говоря, это то пространство (место) где человек находится, когда моется.
Ванная комната вид сверху (горизонтальный разрез):
В зону 1 входит внешняя вертикальная плоскость ванны или поддона для душа. Если это душевое помещение без поддона тогда зона 1 будет ограничиваться вертикальной плоскостью с расстоянием до 0.6 м от душевого разбрызгивателя.
Ванная со стационарной перегородкой (горизонтальный разрез).
В зону 2 входит внешняя вертикальная плоскость зоны 1, а также параллельная ей вертикальная плоскость с интервалом 0.6 м. Если прикинуть на пальцах получается границы зоны 2 = зона 1 ÷ 0.6 м.
Душевая с поддоном (горизонтальный разрез).
Душевая с поддоном и стационарной перегородкой (горизонтальный разрез).
Зона 3 представляет собой пространство в виде вертикальной плоскости зоны 2, а также параллельная ей вертикальная плоскость на расстоянии 2.4 м. Упростим для понимания, описанное, получим границы (пространство) зоны 3 = зона 2 ÷ 2.4 м.
Душевая без поддона (горизонтальный разрез).
Душевая без поддона но с перегородкой (горизонтальный разрез).
Еще один важный момент друзья зоны 1, 2 и 3 ограничиваются не только вертикальными плоскостями, но и также горизонтальной плоскостью (каждая). Высота горизонтальной плоскости составляет 2.25 м от поверхности чистового пола. То есть получается, каждая зона действует до высоты 2.25 м от пола (хотя вряд ли кто ни будь, захочет размещать розетки в ванной на высоте выше 2.25 м).
Требования к расположению розеток в ванных комнатах
В предыдущем разделе мы ознакомились с правилами и поняли, что для соблюдения требований безопасности в ванных и душевых комнатах нужно учитывать размер зоны при размещении электрооборудования.
Теперь разберем, что и в каких зонах допускается размещать, а точнее найдем ответ на наш вопрос, где можно размещать розетки в ванной? В нулевой зоне «зона 0» по правилам запрещено размещать любые электроприборы кроме тех которые предназначены для использования в самой ванне.
Эти электроприборы должны быть рассчитаны на напряжение не ваше 12 В. Причем источники питания, от которого запитаны понижающие трансформаторы, должны находиться за пределами указанной зоны.
В первой зоне «зона 1» разрешается устанавливать только водонагреватели.
Во второй зоне «зона 2» разрешается устанавливать водонагреватели и светильники с классом защиты II. Вкратце всего существует четыре класса защиты светильников: 0-й, 1-й, 2-й и 3-й. Второй класс защиты имеют светильники, в которых для безопасности используется двойная изоляция (дополнительная к основной).
В зонах 0, 1, 2 запрещается установка распределительных коробок и устройств управления.
Сегодня для обогрева помещений большой популярностью пользуется система теплый пол. По вышеуказанному ГОСТу допускается устанавливать нагревательные элементы для обогрева во всех зонах при условии, что они будут покрыты металлической сеткой, которая подключение к СУП (система уравнивания потенциалов).
В третьей зоне «зона 3» допускается устанавливать штепсельные розетки. Но условия их установки следующие: 1) они должны быть подключены либо через разделительный трансформатор, 2) либо через устройство защитного отключения (УЗО) с током утечки не более 30 мА.Следовательно, розетка в ванной комнате может устанавливаться только в зонах 3 и на вышеперечисленных условиях.На мой взгляд, мало кто применяет разделяющие трансформаторы, для подключения розеточных линий, поэтому самым популярным средством является УЗО (АВДТ).
На рисунке отображена стационарная душевая кабинка, изготовленная на заводе. По правилам все выключатели и розетки должны быть расположены от дверной ручки кабинки на расстоянии не менее 60 см.
Запрещено в ванных комнатах и душевых помещениях прокладывать электропроводку в металлической гофре (рукавах). В зонах 0, 1, 2 должны прокладываться только те части электропроводки, которые подают питание приборам установленных в соответствующих зонах.Установка электрооборудования в сырых помещениях ограничивается не только «зонами», также необходимо учитывать и степень защиты (ip) этого оборудования.
То есть не каждую розетку или выключатель можно установить в зоне 3.В правилах по этому поводу сказано для установки в зоне 3 электрооборудование должно как минимум, иметь степень защиты IPX1 (для помещений общего пользования IPX5). Для зоны 0 – IPX7, для зоны 1 – IPX5, для зоны 2 – IPX4.Первая цифра в коде Х (защита от пыли) — для влажных помещений этот параметр не столь важный, поэтому им можно проигнорировать. Вторая цифра кода 1 – защита от вертикально падающих капель воды.Также немаловажным требованием установки розеток является наличие дополнительной системы уравнивания потенциалов, к которой должны быть подключены все заземляющие проводники и все части электрооборудования, подлежащие заземлению в зонах 1, 2, 3.
Приведу несколько примеров неправильного расположения розеток в ванной. На данном фото розетка с выключателем расположена прямо возле умывальника. Расстояние до раковины должно быть не менее 60 см.
А вот другой пример, неправильно установлена сдвоенная розетка.
Расстояние от умывальника до розетки составляет 30 см, а это неправильно (в зоне 1 запрещено устанавливать такие устройства).
Еще одно очень важное замечание. Обратите внимание на розетку. Что необычного Вы заметили? Правильно розетка без заземляющего контакта. Грубое нарушение правил …
Еще один пример как нельзя делать. Розетка находится в недопустимо близко с умывальником. Черный юмор, но для кого то это может быть последнее умывание …
На данном фото может показаться что все сделано правильно (расстояние от умывальника до розетки явно более 60 см), но все равно она установлена в зоне 1, а по правилам это запрещено.
Какую розетку поставить в ванной
Подведем итоги данной статьи. Получается, розетки в ванной должны иметь, по меньшей мере, степень защиты IPX1. В целях безопасности я рекомендую устанавливать влагозащитные розетки с защитной крышкой со степенью защиты IPХ4.Дополнительная защита не помешает, тем более разница в стоимости не столь существенна.
Предлагаю выделить для себя три основных правила установки:
1) розеточная линия в ванной обязательно должна быть подключена через УЗО (АВДТ) с током утечки не более 30 мА;
2) все розетки должны устанавливаться в «зоне – 3»;
3) розетка должна быть влагозащитной, со степенью защиты не менее IPX1 (IP21, IP44).
Ссылка на источник http://electricvdome.ru/rozetki-i-vukluchateli/rozetka-v-vannoj-komnate.html
Электрическая безопасность в ванной
Планировка комнаты
Автор: Адам Чард в Планировка комнаты | 4 года назад 4 мин чтения
Ванные комнаты считаются особым местом для электроустановок, так как они имеют повышенный риск поражения пользователей электрическим током из-за близости к воде.
Прежде чем мы начнем…
Мы должны четко указать, что эта статья предназначена только для информационных целей — она, конечно, НЕ является «как сделать» или руководством по самостоятельной работе.
Вы НИКОГДА не должны,
когда-либо пытаться установить какой-либо электроприбор, если вы не являетесь квалифицированным электриком. Мы настоятельно рекомендуем вам пользоваться услугами электрика, зарегистрированного в одной из утвержденных правительством схем.
Лучший способ найти опытного и квалифицированного электрика — получить рекомендации от друзей и семьи. Или вы можете опубликовать вакансию на MyBuilder.com, где вы найдете рекомендуемых электриков в вашем районе.
Электрика в ванной
Подрядчики-электрики сделают установки в ванных комнатах максимально безопасными, тщательно соблюдая требования к электропроводке и строительным нормам, выбирая специально разработанное оборудование и используя хороший «всплеск» здравого смысла (если вы простите за каламбур!).
Всем известны виды электротехнических изделий, которые можно найти в ванных комнатах: освещение, душевые кабины, вентиляторы, обогреватели, розетки для электробритв и полотенцесушители.
Правила
Правила электромонтажа в Великобритании гласят:
«Все стационарные электроустановки в жилых помещениях должны соответствовать требованиям стандарта BS 7671:2008 «Требования к электроустановкам».
Этот стандарт содержит рекомендации по проектированию, монтажу, испытаниям, проверке и сертификации электроустановок.
В рамках этого стандарта раздел 701 разделяет ванную комнату на различные зоны, которые учитывают окна, двери, стены, потолки и перегородки в зависимости от предполагаемого уровня риска.
Электрические зоны для ванных комнат, Великобритания
Каждая электрическая зона ванной комнаты, показанная ниже, имеет особые требования к электрическому оборудованию, которое может быть установлено и использоваться в этой зоне.
Зона 0
Это площадь, занятая такими элементами, как ванна или душ. В этой зоне не допускаются никакие устройства, кроме подходящего оборудования или изолированных шнуров. Минимальная степень защиты от проникновения влаги здесь составляет IPX7.
Зона 1
Это область над зоной 0, простирающаяся до высоты 2250 мм. В этой зоне допускаются только отдельные устройства сверхнизкого напряжения (SELV), но любой трансформатор должен располагаться за пределами зоны 2. Минимальный класс защиты от проникновения пыли здесь составляет IPX4.
Зона 2
Это область над зоной 1 или по обе стороны от нее, простирающаяся до высоты 3000 мм и простирающаяся по горизонтали до 600 мм. В этой зоне допускаются только отдельные устройства сверхнизкого напряжения (SELV), но любой трансформатор должен располагаться за пределами зоны 2. Минимальный класс защиты от проникновения пыли здесь составляет IPX4.
Зона 3
Когда размер ванной комнаты выходит за пределы зоны 2, допускается использование переносного оборудования, однако оно должно быть расположено так, чтобы его длина изгиба не позволяла использовать его в зоне 2.
Объяснение рейтингов IP (защита от проникновения)
Вы должны использовать электрическое оборудование, такое как светильники или душевые кабины, в ванной комнате только в том случае, если оно имеет степень защиты IP. IP означает защиту от проникновения, и за буквами IP всегда следуют две цифры. Первая цифра обозначает степень защиты продукта от твердых частиц, а вторая цифра обозначает степень защиты от влаги. Чем выше цифры, тем лучше защита.
Примеры:
Светильник со степенью защиты IP44.
- 4 = Защита от частиц размером не более 1 мм.
- 4 = Защита от водяных брызг.
Специализированный телевизор для ванной комнаты со степенью защиты IP65.
- 6 = Пыленепроницаемый. Полностью герметичен и защищен от любого контакта с пылью.
- 5 = Защита от водяных струй.
Полностью герметичен и защищен от любого контакта с пылью.Дополнительную информацию см. в нашем руководстве по покупке светильников для ванной комнаты.
Электрические зоны ванных комнат: дополнительные соображения
На данный момент, опять же, мы просто должны заявить, что вы никогда не должны пытаться делать какие-либо электрические работы самостоятельно, если вы не являетесь квалифицированным электриком. Понял? Хорошо… идем дальше….
Вот о чем следует помнить:
Розетки
Использование или установка розеток в ванных комнатах или душевых не допускается, если они не могут быть установлены на расстоянии не менее 3 метров от ванны или душа. Единственным исключением является блок питания для бритвы.
Если у вас установлена розетка для электробритвы, она должна находиться на безопасном расстоянии (в метрах) от ванны или душа, чтобы избежать брызг.
Фары
При выборе стиля освещения, которое вы установили в своей ванной комнате, рекомендуется выбирать закрытые потолочные светильники, а не те, что свисают вниз.
Если у вас есть незакрытые светильники, они должны быть недоступны для тех, кто еще мокрый после принятия душа или ванны.
Обычный повседневный выключатель света представляет опасность из-за потенциальной влажности и мокрых рук, которые могут соприкасаться с ним. Натяжной шнур, крепящийся к потолку, является самым безопасным вариантом.
Для ванных комнат рекомендуется закрытое освещение, такое как потолочные светильники
Обогреватели и полотенцесушители
Когда дело доходит до поддержания тепла в ванной комнате, центральное отопление, возможно, является самым безопасным вариантом. Тем не менее, электрический нагреватель можно использовать, если он установлен на безопасном расстоянии от ванны или душа.
Электрические и газовые водонагреватели могут быть установлены в ванной комнате при условии, что они закреплены и имеют непрерывную проводку, они также могут питаться от
розетка, установленная в трех метрах от ванны или душа.
Идеальный способ управления электронагревателем — это установка шнура или шнура.
переключатель вне ванной комнаты.
Души
Электрический душ должен питаться по собственной цепи непосредственно от блока предохранителей. Узнайте больше о том, какого специалиста вам следует нанять, чтобы установить электрический душ.
Дополнительная информация
Если вы хотите узнать больше об использовании электроприборов в ванной комнате, загляните на эти полезные веб-сайты:
- Электрическая безопасность прежде всего: безопасность в ванной комнате
- Зарегистрированное компетентное лицо: объяснение правил
Размещено Адамом Чардом в Планировка комнаты | 4 года назад
Родившийся и выросший в западных землях, в настоящее время живущий на побережье Йоркшира, Адам уже более 9 лет воплощает в жизнь идеи домашнего интерьера в Victoria Plum. Любимые стили интерьера Адама были сформированы как городскими, так и природными влияниями.
Безопасная ванная комната — как защитить электрические розетки? / Вдохновение и советы
Поиск
Чем мы можем вам помочь?
Безопасная ванная комната — как защитить электрические розетки?
Вода или влага и электричество несовместимы. И тем не менее, мы должны использовать их обоих в ванной комнате. Как мы можем разлучить их, чтобы чувствовать себя в безопасности? Вот несколько практических советов.
Немыслимо введение запрета на пользование стиральной машиной, феном или электробритвой в ванной комнате. Ведь мы используем там не один, а множество электроприборов. Не говоря уже об освещении… Естественно, каждая ванная комната должна быть оборудована розетками и выключателями. Что выбрать, чтобы обеспечить безопасность себе и всем живущим в доме (особенно детям)?
Соответствие стандартам
Первое правило – разделить влажную и сухую зоны ванной комнаты. Первые, т.е. стены, пол и… потолок участков, непосредственно контактирующих с водой, т.
е. в непосредственной близости от ванны, душевой кабины, а также умывальника, не должны иметь ни розеток, ни выключателей. При этом необходимо соблюдать соответствующее расстояние – минимум 60 см. Также стоит выбирать брызгозащищенные розетки с защитной крышкой.
Розетки не должны располагаться у пола. В ванных комнатах значение безопасной высоты намного выше, чем в других помещениях. Розетки можно устанавливать на высоте 120 см, выключатели света 140 см, а светильники еще выше — мин. 200 см. Также стоит установить специальные водонепроницаемые модели, обязательно с заземляющим штырем. Кроме того, вся электроустановка в ванной должна быть отдельно защищена устройством защитного отключения, которое предназначено для защиты домочадцев от возможных ударов током, а установка от последствий коротких замыканий.
Не только электричество
Планируя сантехнику, имейте в виду, что не только электрические установки не любят контакта с водой. В равной степени подвержена воздействию мебель из плохо пропитанной древесины или древесно-стружечных плит.
Они могут быть необратимо повреждены после первого длительного контакта с водой. Именно поэтому действительно стоит выбирать шкафы из соответствующих материалов.
Хорошим примером является мебель для ванной комнаты CREA . Помимо элегантной, минималистичной формы, а также отделки поверхности, напоминающей структуру льна, доступной в трех цветовых оттенках, они отличаются гарантированной долговечностью. Они изготовлены из плит Aquasafe, обладающих повышенной влагостойкостью. Их фасады и корпуса не впитывают воду и не набухают под воздействием влаги. Плесень их тоже не погубит. Aquasafe предлагает значительно лучшие свойства, чем традиционные доски, используемые в мебели для ванных комнат.
Кроме того, если вы хотите позаботиться о комфорте использования сантехники, стоит также обратить внимание на керамику и сантехнику, которые легче содержать в чистоте, чем стандартные решения. Округлые внешние формы и специально профилированные внутренние поверхности унитазов из коллекции MODUO (созданы по технологии CleanOn) значительно упрощают чистку и мытье.
