Виды компьютерных и телефонных розеток и способы подключения

Компьютерные и телефонные розетки

Рубрики статей

• Все
• Новости и новинки
• Новости компании
• Обзоры продукции

Отредактировано: 22.02.2022

Компьютерная настенная розетка, также как и телефонная, является компонентом кабельной системы, который не особо заметен конечному пользователю, но без него невозможно даже представить локальную сеть.

  Конструктивное исполнение розетки представлено двумя составляющими: пластиковым корпусом и установленным в него соответствующим стандартным разъемом. В телефонной розетке используется модуль RJ12, а в компьютерной – RJ45. При этом розетка может иметь как один порт, так и несколько, разное кроссировочное поле и прочее. Это будет зависеть от комплектации.

  «Интернет-розетки» или компьютерные настенные розетки представляют собой пассивное сетевое оборудование, предназначенное для подключения оконечных электронных устройств типа сетевых компьютерных карт к локальным сетям посредством патч-кордов. Разъемы коммутационных шнуров вставляются в гнезда RJ45. С обратной стороны расположены контакты, соединенные с коннекторами и используемые для крепления кабеля.

  Изделия торговой марки Cabeus характеризуются такими качествами, как высокое качество, надежность, простота и удобство эксплуатации. Востребованность продукции данного бренда обусловлена также ее практичностью, долговечностью и эстетичностью.





  Среди розеток различают компьютерные, телефонные и комбинированные устройства. По внешнему виду все они очень схожи, их отличием служит лишь число контактов. Для подключения телефонов используемая розетка содержит четыре контакта (разъемы стандарта RJ11), а для подключения компьютера – восемь (разъемы стандарта RJ45).

Телекоммуникационные розетки RJ45 подразделяются на 4 категории:

• RJ45 категории 5 предназначена для организации локальных сетейт со скоростью передачи данных, составляющей 100 Мбит/с;

• Розетка RJ 45 категория 5e настенная используется для сети с частотой 125 МГц. При задействовании двух пар скорость передачи – 100 Мбит/с, а при использовании четырех пар – 1000 Мбит/с;

• RJ45 категории 6 характеризуется скоростью передачи 1000 Мбит/с;

• Категория 6а отличается от предыдущей только пропускной способностью – 10 Гбит/с.

  По способу крепления все вышеперечисленные категории делятся на внутренние (розетка крепится в монтажной коробке) и внешние.



Подключение розетки

  Следуя рекомендациям, приведенным ниже, подключить компьютерные, телефонные или

комбинированные розетки достаточно просто, следовательно, с этим процессом можно справиться без посторонней помощи. Как правило, чтобы подключить кабель к розетке, специальные приспособления не нужны, но бывают и исключения.

Пошаговая инструкция подключения:

1. Для монтажа розетки следует подготовить витую пару. В дальнейшем этот сетевой кабель нужно будет спрятать в соответствующий канал либо укрыть в стене, оставив при этом от 0,5 м до 1 м свободным;
2. Основу сетевой розетки следует вмонтировать в стену таким образом, чтобы свободный конец кабеля проходил сквозь нее;
3. Используя соответствующий инструмент, требуется снять часть изоляционной обмотки сетевого кабеля;
4. Провода витой пары следует отделить друг от друга и расправить;
5. Теперь нужно взять вторую часть розетки, с обратной стороны которой имеется цветовая схема, соответствующая расцветке проводов сетевого кабеля;
6. Требуется внимательно вмонтировать жилы кабеля в розетку, следя за тем, чтобы они совпали с ее цветовой схемой, закрепить провода и собрать обе части розетки воедино;
7. Сетевую розетку при помощи шурупов и отвертки/шуруповерта следует зафиксировать  на стене.

Копирование контента с сайта Anlan.ru возможно только при указании ссылки на источник.
© Все права защищены.

---

Рекомендуемые статьи

Как выбрать серверный шкаф

22

September

2020

В основном в качестве серверных шкафов используются напольные варианты из-за большого веса оборудования, на возможны и настенные варианты. Вот основные моменты на которые нужно обратить внимание при выборе.

Открыть

Чем руководствоваться при выборе кабель-канала ПВХ

11

June

2020

При выборе пластикового короба надо учитывать отличия различных систем кабельных каналов, миниканалов и магистральных коробов, понимать особенности конструкции и монтажа.

Открыть

Назначение патч-панелей

07

September

2015

Основной составляющей структурированной кабельной системы (сокращенно СКС) является коммутационная панель, которая обеспечивает быстрое выполнение перекоммутации систем связи.  Статья познакомит вас с патч-панелями, их видами и преимуществами.

Открыть

Серии розеток и выключателей Legrand

25

June

2015

Полезные советы, плюсы серий Legrand и легкое руководство по установке.

Открыть

Источники бесперебойного питания «ИБП»

01

December

2015

  Источники бесперебойного питания (сокращенно ИБП) являются автоматическими устройствами, способными на какое-то время обеспечить подключенное оборудование электрической энергией, в те моменты, когда она пропадает в электросети либо ее параметры превышают допустимые нормы.

Открыть

Как монтировать кабельные трассы Легранд

01

July

2015

В этой статье мы расскажем про:

1. Быстрота монтажа
2. Комплексные решения для пола
3. Комплексные решения для потолка
4. Монтаж кабельных трасс через фальшпол
5. Распределительные коробки для силовых сетей

И другая полезная информация по монтажу кабельных трасс Legrand

Открыть

Рекомендуемые товары

Розетка телефонная RJ-12 Cabeus WS-6P4C-TEL-1 одинарная

розетка RJ12 настенная — телефонная — неэкранированная — разъем 6P4C — 1 порт — цвет белый — 4 винтовых контакта

Розетка телефонная RJ-12 Cabeus WS-6P4C-TEL-1 одинарная

Артикул: WS-6P4C-TEL-1

Цена: 33,75 ₽

От 25 000 ₽ 31,50 ₽

От 100 000 ₽ 29,25 ₽

Розетка телефонная RJ-12 Cabeus WS-6P4C-TEL-2 двойная

розетка RJ-12 настенная — телефонная — неэкранированная — разъем 6P4C — 2 порта — цвет белый — 8 винтовых контактов

Розетка телефонная RJ-12 Cabeus WS-6P4C-TEL-2 двойная

Артикул: WS-6P4C-TEL-2

Цена: 57,00 ₽

От 25 000 ₽ 53,25 ₽

От 100 000 ₽ 50,25 ₽

Компьютерная розетка RJ-45 Cabeus WS-8P8C-Cat. 6-SH-2 двойная

розетка RJ-45 настенная — категория 6е — экранированная — разъем 8P8C — 2 порта — цвет белый — Dual IDC

Компьютерная розетка RJ-45 Cabeus WS-8P8C-Cat.6-SH-2 двойная

Артикул: WS-8P8C-Cat.6-SH-2

Цена: 237,75 ₽

От 25 000 ₽ 222,75 ₽

От 100 000 ₽ 207,75 ₽

Розетка телефонная RJ 11 — все модели, цены, наличие, доставка по РФ

Множество аспектов современной жизни связано с информацией. Корпоративные и домашние сети передачи данных и телефонная связь необычайно важны для быта, экономики и множества других сфер деятельность человека. Для более комфортного пользования ими часто используется монтаж специальных слаботочных розеток с соответствующими разъемами.

Использование телефонной (RJ-11) или информационной (RJ-45) розетки актуально для больших офисов и жилья, складов, серверных и помещений других типов. Они позволяют прокладывать информационные коммуникации скрытым способом, что обеспечивает большую безопасность сети. Количество наружных кабелей, подключаемых к технике, соответственно, минимизируется. Кроме того, огрмоное конструктивное разнообразие подобных механизмов обеспечивает широкую сферу применения — от монтажа во встраиваемые в стену коробки и до устройства напольных коммутационных узлов.

Конструктивные особенности

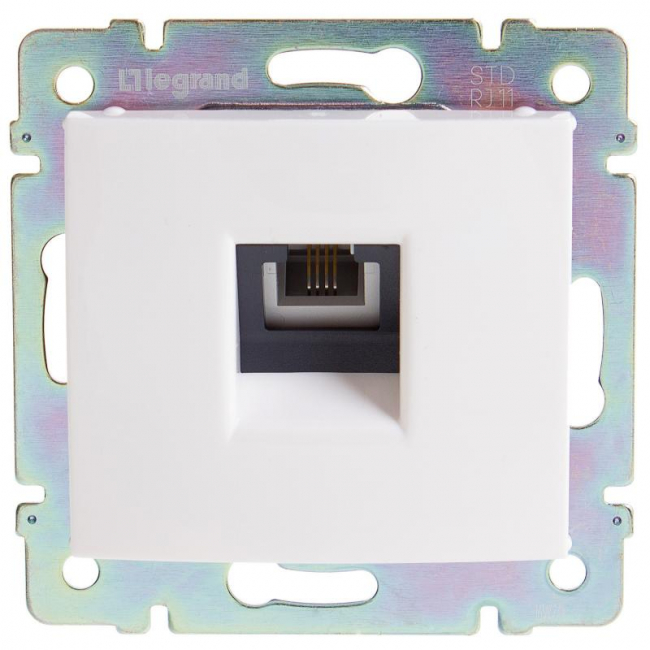

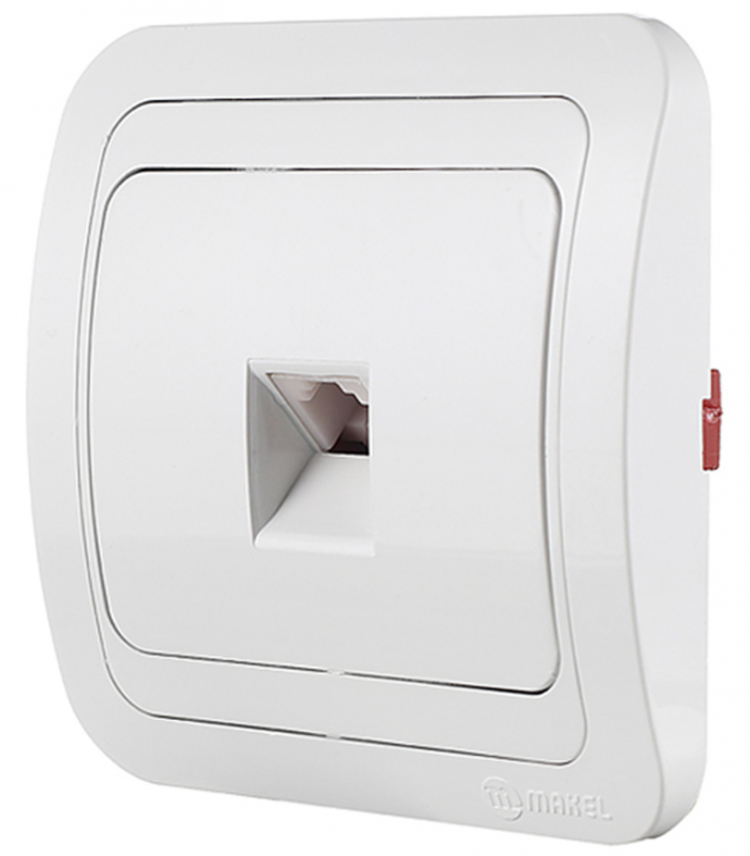

Слаботочные информационные розетки (стандарта RJ-11 и прочих) изготавливаются в моделях с одним или двумя разъемами. При этом доступны модульные модели, размером в половину стандартного поста. Такие модели могут использоваться для совместного монтажа в один пост или для использования с некоторыми типами напольных монтажных коробок, рассчитанных на полтора поста.

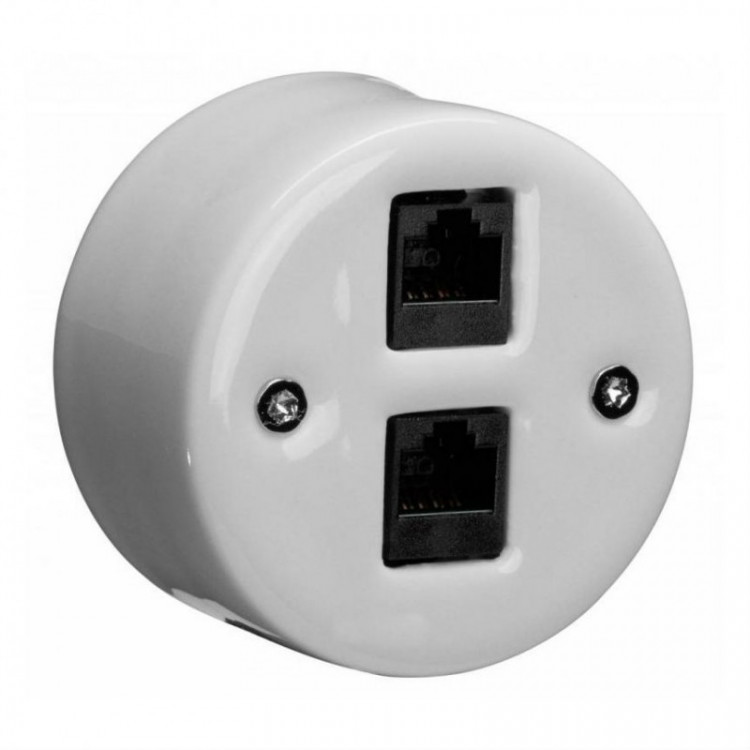

По конфигурации накладки и суппорты делятся на круглые и квадратные. Оба типа подходят для установки в стандартные монтажные коробки, и выбор конкретного типа зависит только от предпочтений покупателя. Кроме того, слаботочные телефонные розетки (RJ-11 и другие) могут поставляться в сборе с накладкой или по отдельности в виде накладки и разъема. То же касается и рамок, они как могут входить в комплект (или даже быть единым целым с накладкой), так и приобретаться отдельно. При необходимости некоторые накладки снабжаются полем для надписи, помогающим обозначить назначение розетки.

Типы используемых механизмов

Для изготовления слаботочных информационных и телефонных розеток используются разъемы трех типов: RJ-11, RJ-12 и RJ-45, которые практически не сказываются на цене конкретного изделия. Разница между ними заключается в количестве контактов и посадочных мест для жил кабеля:

• RJ-11 представляет собой разъем с четырьмя контактами. Он используется при устройстве телефонных сетей. При этом штекеры и разъемы стандарта RJ-11 совместимы с оными, произведенными по стандарту RJ-45.

• RJ-12 (официально — RJ-25) представляет собой интерфейс для шестипроводных системных телефонных линий, используемых не так часто. Коннекторы этого типа обладают частично совместимостью с разъемами типа RJ-45 из-за конструктивных особенностей первых.

• RJ-45 — это наиболее распространенный стандарт интерфейса с восемью контактами. Такие разъемы могут использоваться с коннекторами любого типа (с некоторыми ограничениями касательно RJ-12).

Некоторые монтажники рекомендуют использовать розетки стандарта RJ-45, мотивируя это универсальной конфигурацией восьми контактов и более надежной фиксацией коннектора. Однако окончательный выбор зависит от конфигурации конкретной сети.

Особенности оформления

Функциональные свойства зависят от конфигурации механизма, эксплуатационные — от качества производства и используемых материалов. Декоративные же свойства — вопрос отдельный. На них влияет оформление накладки и рамки. Для этих целей может использоваться огромное разнообразие материалов: от простого и практичного белого пластика, до надежных алюминия и стали, естественных камня и кожи и благородной тусклой латуни.

Декоративные особенности розеток всецело зависят от замыслов дизайнеров конкретной серии. Так, серии Merten Antik, LK Classic или LUX предлагают удивительное сочетание роскошного, «дворцового» дизайна с технологической утилитарностью информационных разъёмов, а в сериях «хай-тек» (например, Merten M-Elegance и стеклянные рамки LK60 тех же производителей) лаконичные формы и технологичные материалы гармонично сочетаются с квадратиками RJ. От используемого материала, кстати, во многом зависит цена розетки (будь в ней механизм RJ-11 или другой). Окончательный выбор оформления зависит от требований к оформлению помещения и надежности используемых при изготовлении изделия материалов.

Таким образом, слаботочные информационные розетки различной конфигурации и оформления — неотъемлемый атрибут устройства телефонных и информационных сетей различных объектов. Выбор наиболее подходящей модели опирается на множество факторов: от конфигурации проводников сети и условий эксплуатации розетки и до особенностей оформления помещения.

Добавление телефонных розеток к внутренней телефонной линии

планирование — ремонт розеток — установка кабеля — тестирование — решение проблем

Добавление телефонных розеток очень просто, так что вы можете пользоваться телефоном практически в любой комнате. Вы можете купить отдельные детали которые вам нужны для работы, или комплекты, которые будут содержать соответствующие детали (например, кабель с адаптером-переходником, настенные розетки и кабель зажимы и т. д.). ЗАМЕТЬТЕ, что сокеты для расширений должны быть ведомыми, а не главными.

Важно, чтобы телефонные розетки и кабели добавлялись таким образом, чтобы они не мешали телефонной сети общего пользования. Поставщик услуг телефонной связи имеет право проверить и протестировать любую розетку и проводку, подключенную к телефонным линиям.

Каждая телефонная линия, идущая в дом или офис, должна быть оборудована специальной «главной розеткой», которую должен установить поставщик телефонных услуг — в некоторых старых домах телефон может быть «жестко подключен» — если у вас нет «подключаемый» телефон, вам нужно будет попросить своего поставщика услуг телефонной связи установить его, прежде чем вы сможете самостоятельно добавлять телефонные розетки. Незаконно вмешиваться в главную розетку, и вы не можете установить ее самостоятельно или подключить напрямую к ней.

Планирование установки

Возможны две основные схемы установки дополнительных телефонных розеток:

• Ответвленная проводка — где адаптер, подключенный к главной розетке, идет к распределительной коробке, а затем каждая розетка подключается к распределительной коробке (как справа).
Проводка серии
• , где адаптер, подключенный к главной розетке, подключается к первой розетке, которая подключается ко второй розетке, которая подключается к третьей розетке и т. д. (как показано ниже).


Выбор используемого модуля будет зависеть от положения главного разъема и требуемых позиций для новых разъемов. Вы можете смешивать две формы по мере необходимости, возможно, используя последовательную проводку для соединения распределительных коробок на каждом этаже, а затем запуская ответвления от каждой распределительной коробки к розеткам на каждом этаже.

Вот несколько основных рекомендаций:

1. Между новой розеткой и главной розеткой не должно быть более 50 метров кабеля.
2. Независимо от того, сколько розеток на телефонной линии, реальное количество телефонных трубок, которые можно подключить к ней, равно ограничено 4 REN (номера эквивалентности звонка) — каждая трубка будет иметь REN, и общее количество всех трубок не должно превышать 4 РЕН. Если какое-либо оборудование не имеет маркировки REN, обратитесь к поставщику. Если это невозможно, проверьте, что оборудование одобрен для подключения к телефонной сети общего пользования (т. е. имеет зеленый кружок на этикетке), а затем принимает «REN» одного.
3. Не размещайте удлинительные розетки или распределительные коробки вне дверей или там, где может образоваться влага или конденсат (например, душ или ванна). комната).
4. Соединяйте телефонную проводку только в розетках или распределительных коробках. Если требуется компоновка типа «ответвления», необходима распределительная коробка.
5. Телефонный кабель и розетки должны находиться на расстоянии не менее 2 дюймов от электропроводки и розеток, чтобы избежать электрических помех.
6. ВСЕГДА отключайте адаптер от основной розетки перед изменением или добавлением проводки в телефонную цепь.

Крепление розеток

В первую очередь нужно определиться с требуемыми позициями розеток/распределительных коробок. Приняв решение, поднесите коробки и, в зависимости от типа конструкции стены, временно прикрепите коробки к стене.

Установка кабеля

Начиная с главной розетки и оставляя достаточно кабеля для подключения к ней адаптера, протяните кабель к распределительной коробке или первой розетке. Кабель можно проложить:

• На поверхности, просто используя кабельные скобы через каждые 300 мм или около того. Часто проще провести его по верхней части плинтуса и вокруг дверных косяков, чтобы кабель не мешал.
• В кабелепроводе для поверхностного монтажа, обычно квадратный кабелепровод небольшого профиля со съемной передней крышкой. Просто проложите и закрепите кабелепровод, протяните вдоль него кабель и установите переднюю крышку кабелепровода.
• Через кабелепровод в стене обычно требуется некоторое предварительное планирование, чтобы установить кабелепровод на место, прежде чем прокладывать кабель. Тем не менее, его всегда можно установить задним числом при следующем оформлении помещения, просто убедитесь, что имеется необходимая длина кабеля. Скрывая трубопровод в стене, всегда прокладывайте его вертикально (вверх или вниз) от розетка.
• Через пустоты в крыше, полу или стенах:
  • На крыше держите кабель вдали от другой электропроводки, вы можете «змеить» кабель над/под установкой на крыше.
  • Под деревянными полами может потребоваться просверливание балок для прокладки кабелей, опять же, держите телефонные кабели подальше от других электрических проводка.
  • Пустоты в стенах, как правило, представляют собой перегородки из стоек или аналогичные им, обычно легче прокладывать кабели внутри стен во время их строительства.

Если кабели необходимо проложить между комнатами, это можно сделать несколькими способами:

• Сверление дверной коробки.
• Сверление в стене над плинтусом или в верхней части дверной коробки.
• Проведение кабеля либо под полом, либо над потолком и через отверстие в стене, а затем вниз или вверх в зависимости от ситуации в соседней комнате.

Розетки/распределительные коробки

Когда кабель проложен к распределительной коробке/розетке:

• Снимите точки ввода/вывода кабеля с задней панели коробки.
• Протяните кабель через заднюю пластину сзади вперед.
• Надежно закрепите коробку в требуемом положении.

---

Глядя на клеммы на розетке, обычно имеется 6 (пронумерованных от 1 до 6) клемм в розетке или распределительной коробке, цветовой код проводки:

номер терминала		цветовой код проводки
1		зеленый + белый
2		синий + белый
3		оранжевый + белый
4		белый + оранжевый
5		белый + синий
6		белый + зеленый

Нет необходимости знать, что делает каждый провод, достаточно знать, что проводка всегда одного цвета с того же цвета, идет ли кабель от основной розетки или идет к другой розетке.

Для бытовых установок можно использовать четырехжильный кабель, в этом случае их будет от 2 до 5 выше. Если 6 ядер Кабель доступен, зеленую и белую жилы можно обрезать и не использовать.

Кабель, используемый для расширения телефонных систем, предназначен только для стационарной проводки к телефонной розетке. или соединительных коробок, он не предназначен для изготовления удлинителей или для установки на него вилок BT.

---

Доступны два типа разъемов/распределительных коробок:

1. Резьбовое соединение
   • Осторожно снимите внешнюю оболочку с кабеля, не разрезая внутреннюю изоляцию.
   • Зачистите внутренние жилы и выполните соединения в соответствии с цветовым кодом.
   • В последовательной цепи в розеточную коробку могут входить два кабеля, и к каждой клемме будет подключено два внутренних сердечника (одного цвета).
   • Оставьте провисание провода на тот случай, если его придется снять и заново выполнить соединение.
   • Всегда используйте кабельную стяжку, чтобы надежно закрепить внешнюю изоляцию на крышке розетки/распределительной коробки.
   • Проверка правильности положения розетки (необходимо приподнять крышку над розеткой до упора). подключите телефон), установите на место крышку.
2. IDC (разъемы с прорезями изоляции).
   • Осторожно снимите с кабеля около 50 мм внешней оболочки, не разрезая внутреннюю изоляцию.
   • Поместите внутреннюю жилу (с установленной изоляцией) на разъем с соответствующим номером.
   • Используйте специальный инструмент (справа), чтобы вставить внутренний сердечник в разъем.
   • Повторите для остальных внутренних сердечников.
   • В последовательной цепи в розеточную коробку могут входить два кабеля, и к каждой клемме будет присоединено два внутренних сердечника, каждая жила вставляется отдельно.
   • Оставьте провисание провода на тот случай, если его придется снять и заново выполнить соединение.
   • Всегда используйте кабельную стяжку, чтобы надежно закрепить внешнюю изоляцию на розетке/клеммной коробке.
   • Убедившись, что розетка установлена ​​правильно (для подключения телефона необходимо поднять крышку над розеткой), установите крышку на место.

Тестирование

Прежде всего, при отключенном адаптере используйте исходную розетку, чтобы убедиться, что ваш телефон может совершать исходящие и входящие вызовы.

Повторите тест, подключив адаптер к основной розетке и подключив телефон к адаптеру.

Если все в порядке, двигайтесь по новой кабельной трассе и таким же образом проверяйте каждую новую розетку.

Если у вас более одной телефонной трубки, оставьте первую на месте и повторите проверку в первой розетке удлинителя — убедитесь, что при звонке оба телефона работают вместе.

Добавьте другие трубки по одной и повторите тест (всего до 4 загрузок REN). Если вам нужно протестировать больше сокетов, чем у вас есть телефонов, или вы достигли загрузки 4 REN, переместите последний телефон из розетки в розетку, пока не будут протестированы все розетки.

Решение проблем

Могут возникнуть проблемы двух типов:

1. При подключении адаптера к главному разъему ничего не работает. Вероятно, это указывает на короткое замыкание в проводке.
   • Если у вас есть электрический тестер, отсоедините адаптер и проверьте клеммы на предмет короткого замыкания.
   • Если вы не можете найти проблему, начиная с первой розетки или распределительной коробки после основной розетки, удалите провода, идущие в розетку, и повторите проверку на адаптере — если проблема не устранена, проблема в адаптере.
2. Трубка работает при подключении к адаптеру, но розетка дальше по цепи не работает. Вероятно, это указывает на обрыв цепи или плохо выполненное соединение.
   • Отсоедините адаптер и проверьте проводку в соответствующей розетке и последней розетке/распределительной коробке в цепочке.
   • Убедитесь, что цвета расположены правильно, а провода полностью на своих местах.
   • Если есть сомнения, переделайте соединения.



Телефонные розетки
