Как подключить интернет-розетку?

Чаще всего провайдеры при проведении интернета в квартиру не заморачиваются – провод если и доходит до нужной точки, то лежит вдоль стен, пытаясь укрыться за мебелью. Поэтому наилучшим вариантом является прокладка кабеля до ремонтных работ. В ходе ремонта его можно пустить в стене или спрятать в кабель-канал. Если же вы не сразу сообразили или переехали в квартиру, не требующую ремонта, то и для вас есть решение. Чтобы провод не мешал под ногами и не мозолил глаза, есть два варианта — современные плинтуса с каналами для нескольких кабелей и мини кабель-каналы, которые вы можете поднять к потолку или спрятать за мебелью.

Что же делать с кабелем дальше? В последнее время особой популярностью пользуется подключение интернет-кабеля к розетке.

Интернет-розетка (она же – компьютерная розетка) – это специальное устройство, которое используется для подключения электроники к интернету при помощи разъема RJ-45.

По способу установки розетки делятся на встраиваемые и накладные.

  • Механизм розетки компьютерной RJ45 Cat.5e карбон AtlasDesign SE ATN001083

    1 181

  • Механизм розетки компьютерной RJ45 Cat.5e белый Atlasdesign SE ATN000183

    833,98

  • ITK Настенная инф. розетка RJ45, кат.5Е UTP, 2-порта CS2-1C5EU-22

    291,67

  • Розетка инф. настенная RJ45 кат. 5Е UTP 1 порт GENERICA CS2-1C5EU-12-G

    119,44

К розетке подходит специальный тип проводки, называемый витой парой, который содержит 8 отдельных медных проводников, свитых между собой в четыре пары. Такая система подключения обеспечивает высокую скорость передачи данных (до 1 Гб/сек), за счет сглаживания электромагнитных помех.

  • Кабель UTP 4PR 24AWG CAT5e 305м 01-0043 01-0043_м

    40,96

  • Кабель связи витая пара F/UTP, кат. 5E 4×2х24AWG solid, PVC, 305м, серый IEK LC1-C5E04-311_м

    57,27

  • Кабель связи U/UTP кат.5E PVC 305 м, серый IEK LC1-C5E04-111_м

    43,72

  • Минибухта UTP 4PR 24AWG, CU (медь), CAT5e, 100 МГц, PVC, серый, бухта 50 м 01-0043-50

    3 222

Для выдалбливания подходящего отверстия под подрозетник, можете воспользоваться перфоратором и специальной коронкой.

  • Коробка установочная для сплошных стен D68(65)х45 мм Multifix SE IMT351001

    24,97

  • Коробка установочная для полых стен D68(65)х45 мм SE IMT351501

    39,20

  • Коронка биметаллическая 68 мм Kranz KR-92-0235

    542,82

  • Перфоратор SDS-plus БЗП «МИГ», реверс, горизонтальный, мет. редукт, 3.2Дж, 0-1200об/мин, 0-4800 уд/мин, 800Вт, кейс Профессионал ЗУБР ЗП-28-800 КМ

    8 750

На первом этапе вскройте розетку. Розетка может быть соединена винтами или зажимами. Если есть специальные направляющие для провода, пропустите кабель через них. В некоторых случаях крепление провода к розетке обеспечивается обычной утяжкой.

Далее снимите оплетку с кабеля. Сделать это необходимо максимально осторожно, чтобы не повредить жилы кабеля.

  • Инструмент для заделки и обрезки витой пары MINI ht-318M 12-4231

    124,60

  • Щипцы для зачистки электропроводов, функция обрезания проводов 17734

    890,78

  • Щипцы для зачистки электропроводов 0.5, 1.0, 1.5, 2.5, 4.0, 8.0 мм/кв (8-22AWG), лезвие SK5 Gross 17721

    1 897,69

Распутайте жилы кабеля и вставьте их согласно цветовой маркировке на розетке. Также в этом вам поможет схема подключения витой пары по цветам.


ВАЖНО! Выбранная вами схема должна использоваться и при обжиме кабеля RJ-45, и при установке пластикового коннектора.

После этого, используя тоненькую отвёртку, зажмите кабель в коннекторе. Утяжкой зафиксируйте кабель в розетке и закройте ее. В некоторых типах розеток для этих целей присутствует специальная крышечка, которая фиксирует жилы в их рабочем состоянии. Обрежьте торчащие излишки жил. На этом подключение кабеля к интернет-розетке завершено.

Проверку можно осуществить при помощи тестера.

  • ITK Тестер для витой пары 4в1 RJ45/RJ11/BNC/USB с элем. пит. Wh4468

    2 035,78

  • ITK Тестер для витой пары RJ11/RJ45 CT468

    578,03



  • Одной из основных ошибок при подключении интернет-розетки является не соблюдение схемы при подключении жил. Вы можете перепутать порядок или зеркально отразить его.
  • Незначительной ошибкой будет срезать излишки жил до закрытия крышки. В таком случае жила может случайно выпасть, а вставить ее обратно обрезанной, вам уже не удастся.
  • Зачистка внешней изоляции на большее расстояние, чем требуется, ведет к ухудшению скорости и качества сигнала.
  • Раскручивание витой пары более чем на 13 мм грозит проблемами при загрузке сети трафиком.

Установка розетки своими руками

В этой статье я расскажу, как правильно подключить электрическую розетку в квартире. Тема очень интересная и обширная, и мы разделим ее на несколько частей: перенос с одного места стены на другое, правильная установка, подключение к электрическим проводам. По всем частям у меня сняты подробные видеоролики, на которых можно увидеть используемые в работе инструменты, материалы и конечно весь процесс по шагам.

Как перенести розетку с одного места стены на другое

Когда мы делаем ремонт в квартире может случиться так, что старая розетка на стене находится не на своем месте. В этом случае стоит задача по ее переносу. Это самый сложный случай, который позволит нам продемонстрировать полный комплекс предстоящих работ:

  1. Определение места для новой розетки.
  2. Рассверливание в стене отверстия, куда будет установлен подрозетник.
    • Для стены из гипсокартона понадобится специальная коронка по гипсокартону.
    • Для бетонной (кирпичной) стены понадобится коронка по бетону. Здесь важно убедиться, что внутри стены нет скрытой действующей электропроводки, чтобы при рассверливании ее случайно не повредить. Определяем это с помощью детектора скрытой проводки. Также в процессе работы может возникнуть неприятность — попадание на стальную арматуру внутри стены. В этом случае нужно как можно раньше закончить сверление, чтобы не убить зубья коронки и найти новое место для розетки.
  3. Штробление канавок в бетонной стене, в которые нужно будет утапливать провода, идущие от старой розетки к новой.
  4. Протягивание электрических проводов.
    • При наращивании проводов обязательно отключите электричество и посмотрите мою статью Как правильно соединять электрические провода.
    • В месте, где будет монтироваться новая розетка, выпустите провода с запасом.
  5. Заделка штробы с проложенными проводами раствором цемента либо штукатуркой.

А теперь смотрите подробный видеоролик:


На этом перенос закончен. Переходим к следующему этапу — правильному монтажу.

Как установить розетку так, чтобы она никогда не вываливалась из стены

После того, как высверлено место под новую розетку, самое время начать ее правильную установку. Вы наверняка замечали, что некоторые старые розетки вываливаются из стены после того, как кто-то не очень аккуратно и достаточно резко выдергивает из них вилки. Сразу хочу сказать, что при правильном монтаже ничего подобного не должно происходить. Розетка должна стоять намертво. Итак, что нужно сделать:

  1. В высверленное место необходимо установить подрозетник, пропустив через него провода для подключения.
    • Если стена из гипсокартона, то подрозетник нужно просто закрепить на нем с помощью саморезов, использовав при этом специальные дюбели под гипсокартон.
    • Если стена из бетона (кирпича), то чтобы подрозетник встал внутри рассверленного отверстия намертво, его нужно обмазать с наружной стороны алебастром, предварительно хорошо загрунтовав бетонную поверхность.
  2. Выждать 24 часа для высыхания алебастра и достижения максимальной прочности схватывания его с бетонной поверхностью.

Смотрите подробный видеоролик по монтажу:


На этом установка подрозетника завершена. Теперь выбираем в магазине то, что нам нужно.

Как выбрать розетку в магазине

Отправляясь в магазин за новой электрической розеткой, нужно учитывать несколько факторов:

  1. Известно, что в домах старого фонда проложены двухпроводные сети.
    В новых и реконструируемых зданиях применяют трехпроводные сети. Поэтому, в зависимости от условий Вашего проживания, покупайте двух или трех жильный кабель и, соответственно, под него розетку с двумя или тремя клеммами:
    • Дома старого фонда — клеммы: фаза, нейтраль (2 контакта).
    • Современные дома — клеммы: фаза, нейтраль, земля (3 контакта).
  2. Существуют розетки французского стандарта, в которые вилка вставляется строго в одном положении. Это обеспечивает дополнительную безопасность при эксплуатации, т. к., например, можно сделать так, чтобы фазный провод всегда приходил к центральному контакту патрона лампы накаливания, а не к легкодоступному резьбовому корпусу цоколя.
  3. Ряд моделей имеют специальные защитные шторки, закрывающие гнезда розетки при вынутой вилке.
  4. У некоторых импортных брендов, например, немецкий Eljio Trend, корпус розетки выполнен из стойкого негорючего материала, что также важно для безопасной эксплуатации.
  5. И конечно, не нужно забывать об эстетической стороне вопроса. Сегодня можно встретить очень интересные решения как по цвету, так и по форме корпуса.

Я всегда предпочитаю искать подходящие варианты в специализированных электротехнических магазинах, т. к. там точно можно найти товар хорошего качества. А теперь, переходим непосредственно к процессу подключения.

Как подключить розетку к электрическим проводам

Перед началом работ обязательно отключите электричество: либо общий рубильник, либо автомат, запитывающий цепь для данной розетки. Понять, какой автомат нужно отключить можно, если заглянуть в мою статью Электрощиток для квартиры. А чтобы убедиться, что выходящие из стены провода не под напряжением, проверьте их электрическим пробником (см. статью Как определить фазу и ноль индикаторной отверткой).

Для начала необходимо зачистить провода. Максимально быстро это можно сделать с помощью специального инструмента: стриппера. Чтобы узнать, как с ним работать, посмотрите мою статью: Инструмент зачистки проводов от изоляции. В стене у Вас, скорее всего, будет проходить кабель, внутри которого находятся две или три жилы. Нужно снять сначала оплетку кабеля, а затем зачистить каждую из жил.

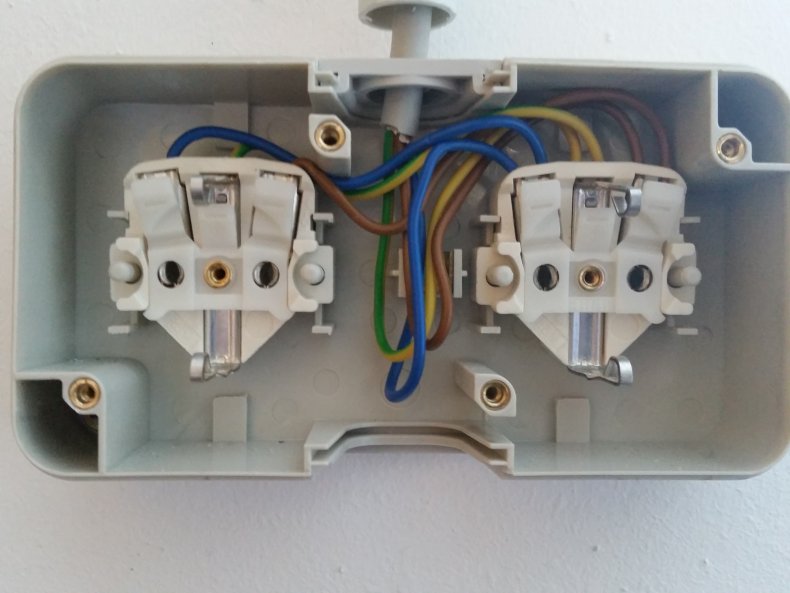

Далее, каждую из жил необходимо подсоединить к клеммам розетки. Существуют два типа клемм — пружинные и винтовые. Преимущество пружинных в том, что получается более надежный контакт при любых перепадах температур. На видео будет показана работа с винтовыми клеммами.

Обычно у розетки рядом с каждой клеммой выбита буква: L — фаза, N — нейтраль, ≡ — земля. Заведите жилу голубого цвета в клемму N, коричневую (красную, белую, черную) — в клемму L, желто-зеленую — в клемму ≡. При подключении других розеток и монтаже распределительных коробок по всей квартире придерживайтесь подключения проводов по цветам по тем же правилам.

Подробно весь процесс смотрите в видеоролике:


После подключения проводов остается только закрепить корпус розетки саморезами к подрозетнику.

На этом все. Сегодня мы подробно разобрали, как перенести розетку с одного места на другое, как правильно ее установить, чтобы она никогда не вываливалась и как подключить к ней электрические провода.

Комментарии







Типы вилок и розеток

Последнее обновление: 10 апреля 2023 г.

Типы вилок и розеток по всему миру

В настоящее время во всем мире используется 15 типов бытовых электрических розеток, каждому из которых Министерство США присвоило букву Commerce International Trade Administration (ITA), начиная с буквы A и продвигаясь по алфавиту. Эти письма совершенно произвольны: на самом деле они ничего не предписывают.

Щелкните здесь, чтобы просмотреть глобальную карту, показывающую распространение различных типов вилок, используемых во всем мире.

Щелкните здесь, чтобы просмотреть подробный список стран мира с соответствующими типами вилок и розеток, напряжением и частотой.

Тип A

  • в основном используется в США, Канаде, Мексике и Японии
  • 2 штифта
  • незаземленный
  • 15 А
  • почти всегда 100 – 127 В
  • Розетка
  • , совместимая с вилкой типа A

Узнать больше

Тип B

  • в основном используется в США, Канаде и Мексике
  • 3 контакта
  • с заземлением
  • 15 А
  • почти всегда 100 – 127 В
  • Розетка
  • , совместимая с вилками типов A и B

Узнать больше

Тип C

  • обычно используется в Европе, Южной Америке и Азии
  • 2 штифта
  • незаземленный
  • 2,5 А, 10 А и 16 А
  • почти всегда 220 – 240 В
  • Розетка
  • , совместимая с вилкой типа C

Узнать больше

Тип D

  • в основном используется в Индии
  • 3 контакта
  • с заземлением
  • 6 А
  • 220–240 В
  • Розетка
  • , совместимая с вилкой типа D (частичная и небезопасная совместимость с C, E и F)

Узнать больше

Тип F

  • используется практически везде в Европе и России, кроме Великобритании и Ирландии
  • 2 штифта
  • с заземлением
  • 16 А
  • 220–240 В
  • Розетка
  • , совместимая с вилками типов C, E и F

Подробнее

Тип H

  • Используется исключительно в Израиле, на Западном берегу и в секторе Газа
  • 3 контакта
  • с заземлением
  • 16 А
  • 220–240 В
  • Розетка
  • совместима с вилками типов C и H (частичная и небезопасная совместимость с E и F)

Узнать больше

Тип I

  • в основном используется в Австралии, Новой Зеландии, Китае и Аргентине
  • 2 или 3 контакта
  • 2 контакта: без заземления / 3 контакта: с заземлением
  • 10 А
  • 220–240 В
  • Розетка
  • , совместимая с вилкой типа I

Подробнее

Тип J

  • Используется почти исключительно в Швейцарии и Лихтенштейне
  • 3 контакта
  • с заземлением
  • 10 А
  • 220 – 240 В
  • Розетка
  • , совместимая с вилками типов C и J

Подробнее

Тип K

  • Используется почти исключительно в Дании и Гренландии
  • 3 контакта
  • с заземлением
  • 16 А
  • 220–240 В
  • Розетка
  • совместима с вилками типов C и K (частичная и небезопасная совместимость с E и F)

Подробнее

Тип L

  • используется почти исключительно в Италии и Чили
  • 3 контакта
  • с заземлением
  • 10 А и 16 А
  • 220–240 В
  • Розетка 10 А, совместимая с вилками типов C и L (версия 10 А)
  • Розетка 16 А, совместимая с вилкой типа L (версия 16 А)

Узнать больше

Тип M

  • в основном используется в Южной Африке
  • 3 контакта
  • с заземлением
  • 16 А
  • 220–240 В
  • Розетка
  • совместима с вилкой типа M

Подробнее

Тип N

  • используется в Бразилии и Южной Африке
  • 3 контакта
  • с заземлением
  • 10 А, 16 А и 20 А
  • 100–240 В
  • Розетка
  • , совместимая с вилками типов C и N

Подробнее

Тип O

  • Используется исключительно в Таиланде
  • 3 контакта
  • с заземлением
  • 16 А
  • 220–240 В
  • 9Розетка 0017 совместима с вилками типов C и O (частичная и небезопасная совместимость с E и F)

Узнать больше

Сетевая вилка и розетка, типы A и B

Последнее обновление: 10 апреля 2023 г.

ТИПЫ A и B

В США, Канаде, Японии и Центральной Америка: незаземленный тип A (NEMA 1-15) и заземленный тип B (NEMA 5-15). (Полный список стран, в которых используются типы A и B, можно найти здесь.)

ТИП A

Эта незаземленная вилка класса II с двумя плоскими параллельными штырями является стандартной в большинстве стран Северной и Центральной Америки. Он известен как NEMA 1-15 и был изобретен в 1904 году Харви Хаббеллом II. Вилка имеет два плоских лезвия толщиной 1,5 мм, длиной 15,9–18,3 мм и расстоянием между ними 12,7 мм. Вилки типа A, как правило, поляризованы и могут быть вставлены только одним способом, поскольку два штыря имеют разную ширину. Лезвие, соединенное с нейтралью, имеет ширину 7,9 мм, а ширина горячего лезвия — 6,3 мм. Эта вилка рассчитана на 15 А. Начиная с 1965, незаземленные розетки типа А больше не разрешены в новостройках в США и Канаде, но их все еще можно найти в старых зданиях.

Вилки типа A и B имеют два плоских штыря с (часто, но не всегда) отверстием на конце. Эти дыры не существуют без причины. Если бы вы разобрали розетку типа A или B и посмотрели на контактные скребки, в которые вставляются штыри, вы бы обнаружили, что в некоторых случаях на них есть выпуклости. Эти выступы вставляются в отверстия, чтобы розетка могла более плотно захватывать штыри вилки. Это предотвращает выскальзывание вилки из розетки из-за веса вилки и шнура. Это также улучшает контакт между вилкой и розеткой. Некоторые розетки, однако, не имеют этих выступов, а только две пружинные пластины, которые захватывают боковые стороны штифта вилки, и в этом случае отверстия не нужны.

Также есть специальные розетки, которые позволяют зафиксировать шнур в розетке, просунув стержни в отверстия. Таким образом, торговые автоматы и тому подобное нельзя отключить от сети. Более того, электрические устройства могут быть опломбированы производителем с помощью пластикового хомута или небольшого навесного замка через одно или оба отверстия штыря вилки. Например, производитель может надеть пластиковую ленту через отверстие и прикрепить ее к бирке с надписью: «Вы должны сделать X или Y, прежде чем подключать это устройство». Пользователь не может подключить устройство, не сняв метку, поэтому пользователь обязательно увидит метку.

ТИП B

Эта вилка класса I соответствует американскому стандарту NEMA 5-15. Он имеет два плоских лезвия толщиной 1,5 мм, расположенных на расстоянии 12,7 мм друг от друга, длиной 15,9–18,3 мм и шириной 6,3 мм. Он также имеет круглый или U-образный заземляющий контакт диаметром 4,8 мм, который на 3,2 мм длиннее двух плоских контактов, поэтому устройство заземляется перед подключением питания. Межцентровое расстояние между заземляющим штифтом и серединой воображаемой линии, соединяющей два силовых лезвия, составляет 11,9.мм. Вилка рассчитана на 15 ампер.

В некоторых частях Центральной и Южной Америки заземленные розетки типа B до сих пор встречаются редко. Поэтому люди часто просто отрезают заземляющий контакт вилки типа B, чтобы соединить его с двухполюсной незаземленной розеткой. Для полной ясности: это чрезвычайно опасная практика, которая может привести к поражению электрическим током в случае короткого замыкания внутренней проводки прибора!

Вилки типов A и B неизолированы (т.
