Розетки на гипсокартон установка: особенности монтажа, как установить в гипсокартоне, способы крепления, как правильно поставить

Установка розеток в гипсокартон своими руками, монтаж подрозетников, электропроводка

• Подготовка к прокладке кабеля
• Установка подрозетника в гипсокартон
• Крепление розетки в подрозетник
• Полезные советы

Гипсокартонные работы включают в себя несколько этапов, последний из которых — отделка. Но, как показывает практика, перед финишным нанесением отделочного материала есть еще один немаловажный этап, хотя он не самый сложный. Это установка розеток в гипсокартон. Для многих опытных мастеров этот процесс настолько прост, что его обычно делают их ученики. Но не будем упрощать эту электромонтажную операцию, она требует аккуратности, внимательности и выполнения некоторых требований, связанных с безопасной эксплуатацией электрических сетей.

Подготовка к прокладке кабеля

Необходимо обязательно учесть, на какую конструкцию будет производиться монтаж, прежде чем устанавливать розетку в гипсокартон, необходимо учесть, на какую конструкции она будет монтироваться.

• По выравниваемой стене.
• Внутри гипсокартонной перегородки.

По стене

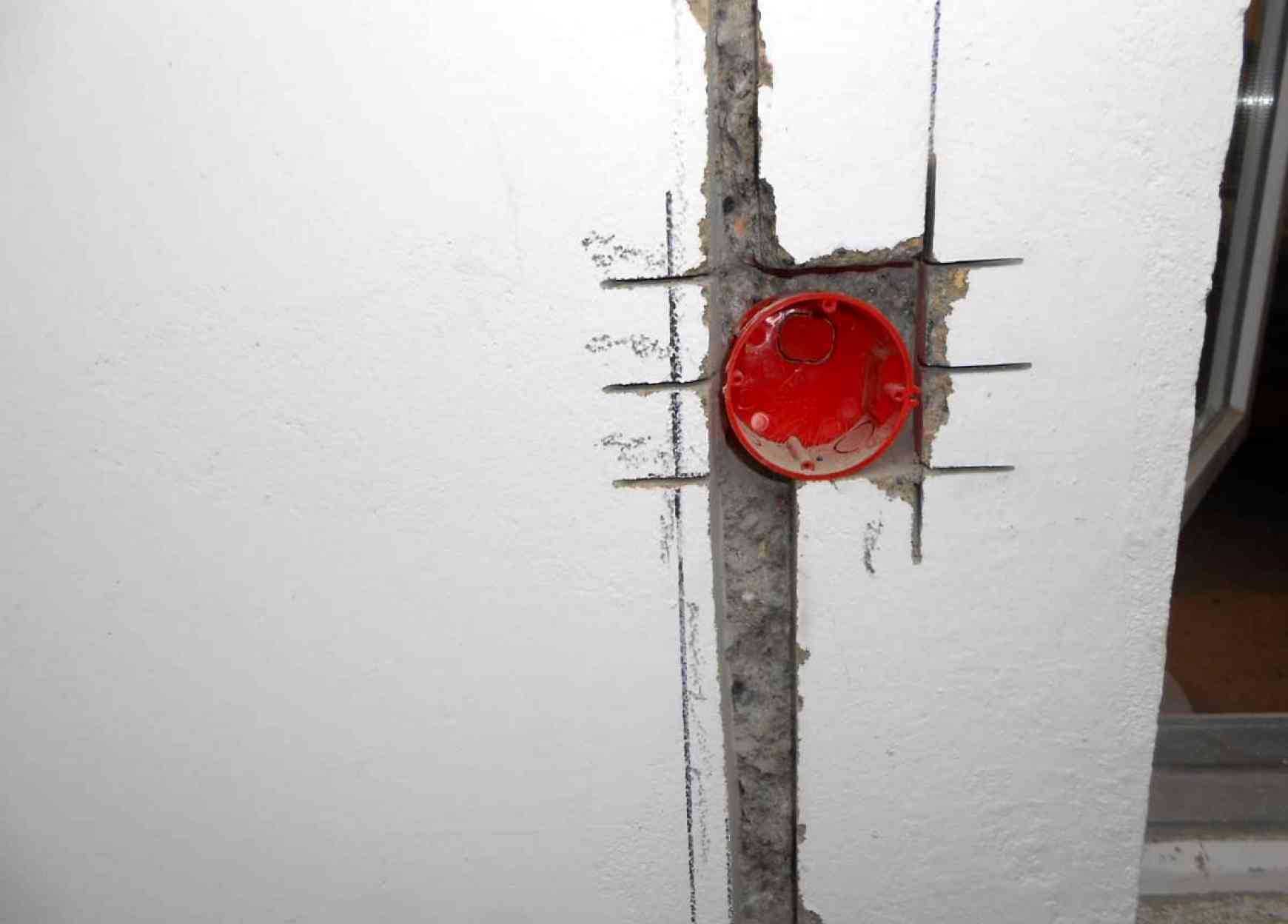

В этом случае вся проводка будет проведена, как скрытая. То есть в теле бетонной или кирпичной стены делаются штробы, куда закладывается электрический кабель. Его концы выводятся на определенном уровне в необходимых местах. После чего канавки штукатурятся.

При этом штробы должны иметь направление вертикальное и горизонтальное. Вертикальные каналы делаются в любом месте стены, горизонтальные около пола или под потолком на расстоянии 10-15 см от обозначенных поверхностей. Обратите внимание, что необходимо будет учесть место выхода концов провода. Здесь важно, чтобы они не попали под металлический прямой подвес.

Внутри перегородки

Алгоритм проводимых работ, чтобы установить розетки в гипсокартон, таков:

• Возводится каркас из металлических профилей.
• С одной стороны он закрывается ГКЛ листами.
• Теперь надо провести электрический кабель. Для этого в стоечных профилях дрелью делаются отверстия. Высота проводки определятся согласно требованиям эксплуатации. К примеру, европейские стандарты – это 30 см над уровнем пола. Для российских потребителей это некритичный показатель. Так что выбираем высоту на свое усмотрение, чтобы было просто удобно.
• Провода лучше вставить в защитный гофрированный шланг. Это убережет их от быстрого износа, ведь соприкосновение с металлическим профилем при вибрациях здания ни к чему хорошему не приведет.

• Теперь в подготовленные отверстия проводится электрический кабель со шлангом. Именно здесь и надо их закрепить. Можно для этих целей использовать медную проволоку, но лучше пластиковые хомуты.

При монтаже проводов необходимо обратить внимание на контур укладки кабеля. Очень важно, чтобы он не проходил рядом с установленными саморезами. Поэтому лучше или изменить место прокладки, или плоскогубцами удалить кончик крепежа.

И последний этап – обшивка перегородки. При этом на самих ГКЛ лучше нанести схему прокладки электрического кабеля. Это упростит монтаж розетки в гипсокартон своими руками.

К содержанию↑

Установка подрозетника в гипсокартон

Итак, все готово, можно переходить непосредственно к установке розетки. Для этого в ГКЛ надо сделать отверстие под подрозетник. Вам понадобится дрель с коронкой, диаметр которой должен совпадать с диаметром подрозетника. Зная месторасположение концов провода, точно по этому месту наносится метка (точка или крестик), которая будет являться центром отверстия.

После чего устанавливается подрозетник. Это гнездо под саму розетку, изготовленное из пластмассы. В ее конструкции четыре крепежа: два для крепления гнезда, два для наружной крепежной планки.

Обратите внимание, что дно подрозетника не имеет отверстия, куда можно вытянуть концы проводки. Поэтому его надо сделать, к примеру, дрелью или отверткой. Вставляем сюда конца кабеля, вытягиваем по максимуму.

И еще один момент. Толщина подрозетника 4,5 см, поэтому если между базовой стеной и гипсокартонной конструкцией зазор меньше данного показателя, то предварительно придется на стене делать углубление.

Подрозетник теперь ровно вставляется в гипсокартон и выравнивается в плоскости ГКЛ листа. После чего двумя винтами для крепежа необходимо закрепить коробку.

К содержанию↑

Крепление розетки в подрозетник

Перед тем как устанавливать розетку в подрозетник, необходимо ее разобрать. То есть, снимается декоративная панель, расслабляются зажимные (клеммные) винты. После чего в клеммы вставляются концы электрического провода, здесь же и зажимаются винтами. Теперь можно установить и саму розетку.

Способов поставить розетку в гипсокартон много — все зависит от ее конструкции.

1. С помощью распорных лапок.
2. Монтажными винтами в подрозетнике.

Если прибор установлен и закреплен, надо начинать монтировать металлическую планку, которая обеспечит надежное крепление розетки к гипсокартону. Остается лишь установить декоративную панель.

К содержанию↑

Полезные советы

1. Иногда приходится устанавливать сразу несколько розеток в гипсокартон. Поэтому очень важно правильно сделать разметку и высверлить отверстия. Их центры должны располагаться на одном уровне по горизонтали.

2. Чтобы надежно закрепить розетку в стене из гипсокартона, необходимо проверить, насколько прочно провода зажаты в клеммах.
3. Обратите внимание, чтобы электрическая проводка не собралась на дне подрозетника. Лучше, если их углубить под дно приспособления.
4. Монтаж выключателя проводится точно так же, как установка самой розетки. Единственное отличие – это сама конструкция выключателя, плюс подводка фазного провода. Если к розетке подходят фаза и ноль, то к выключателю только фаза.

Для тех, кто не совсем понял, как провести монтаж розетки, предлагаем посмотреть видео – установка розетки в гипсокартон. Если и после этого у вас появились вопросы, мы готовы обсудить все это. Наши специалисты с удовольствием ответят на них.

Автор статьи

Как установить розетку в гипсокартон: инструкция, видео

Содержание

• 1 Прокладка проводки за гипсокартоном
• 2 Розетка в гипсокартоне и выбор места для ее установки
• 3 Отверстие под установку розетки
• 4 Установка подрозетника
• 5 Подключение розетки
• 6 Видео по теме

Установка розеток в гипсокартон считается завершающим этапом при отделке стен. Эта операция не считается трудоемкой и не занимает много времени. При необходимости провести эту операцию вы сможете самостоятельно. Розетка в гипсокартоне монтируется достаточно просто. Для того чтобы их установка была правильной вам потребуется придерживать определенных правил, которые мы обсудим ниже.

Как правильно устанавливать розетку в гипсокартон

Прокладка проводки за гипсокартоном

Розетка в гипсокартоне обязательно должна быть спланирована. Делать разводку следует до того, как вы сделаете обшивку стен. Перед тем как непосредственно перейти к монтажу розеток вам следует сделать разводку проводов. Кабель для розеток нужно прокладывать осторожно и соблюдая нормы.

Отверстие в профиле можно делать используя обычную дрель

Сделать этот этап следует до того, как стена будет обшита. Прокладка проводки за гипсокартоном должна осуществляться следующим образом:

1. Сначала вам нужно собрать готовый каркас из профилей и закрепить его на стене. Верхнюю и нижнюю часть вам необходимо жестко закрепить в потолке и стене.
2. При изготовлении перегородки вам следует обшить готовый каркас только, с одной стороны. При прокладке проводов этот слой станет вашей опорой.
3. Теперь можно перейти к построению схемы разводки проводки. На листе бумаги отметьте прохождение проводов, и установить точки в тех местах, где в дальнейшем будет произведена установка выключателей.
4. Для выполнения этого этапа вам потребуется дрель. Отверстия, где провода будут проходить через профиль, следует просверлить дрелью.
5. Провода, которые вы будете использовать для прокладки проводки необходимо уложить в специальную гофротрубу. Эта труба имеет невысокую стоимость и поэтому не следует на ней экономить. Труба защитит провод не только от повреждений, но и от влаги.
6. Для проводки лучше всего использовать трехжильные кабели, которые имеют двойную изоляцию.
7. Чтобы повысить надежность своей конструкции крепить кабель к стене следует при помощи медных отрезков.

Розетка в гипсокартоне и выбор места для ее установки

Выводить кабель следует только при отсутствии напряжения на нем

Розетка в гипсокартоне должна устанавливаться с особой осторожностью. Вам необходимо руководствоваться не только строительными нормативами, но и назначениями розеток. При размещении розеток руководствоваться  только удобством. Европейские строительные нормы рекомендуют следующее:

• оптимальная высота для розеток 30 см;
• оптимальная высота для выключателей 90 см.

Это размещение можно считать достаточно удобным, но иногда следует отступать от этих правил. Розетка в гипсокартоне за аквариумом должна устанавливаться немного выше. Как правило, в устройство будут устанавливаться компрессоры и фильтры.

Отверстие под установку розетки

Чтобы сделать отверстие в гипсокартоне – нужно использовать специальную фрезу

Здесь мы поместили информацию о том, как сделать отверстие под розетку. Благодаря этой инструкции вы сможете установить надежную розетку своими руками. Розетка в гипсокартон устанавливается так, как и в обычную стену.Перед началом установки вам необходимо проделать отверстие. В дальнейшем в это отверстие будет вставляться пластиковый подрозетник. Вот подробная инструкция о том, как сделать отверстие в гипсокартоне:

1. Вначале вам необходимо найти место, где будет проделано отверстие. Найти его можно при помощи схемы, которую вы рисовали ранее. С помощью рулетки нужно отмерить расстояние от пола и поставить точку на гипсокартоне.
2. Для проделки отверстий необходимо использовать дрель со специальной насадкой.
3. Центр фрезы необходимо установить на заранее поставленный крестик. Если вы будете устанавливать несколько розеток одновременно, тогда делать чертеж всех устройств нужно заранее.

Установка подрозетника

Установка подрозетника – это монтаж специального гнезда, в которое в дальнейшем будет установлена сама розетка. Подрозетники для гипсокортона обычно имеют 4 винта. Два винта отвечают за крепление к стене. Остальные два винта предназначены для крепления металлической накладки. Розетка в гипсокартоне устанавливается с помощью подрозетника. Подрозетник должен монтироваться следующим образом:

Перед тем как устанавливать устройство в подрозетник вам необходимо прорезать в нем дно и провести провода. В это отверстие вы протяните свои провода.

Важно знать! Стандартная глубина подрозетника составляет 4.5 см. Если в вашей стене расстояние меньше, тогда в стене нужно будет проделать дополнительное углубление. Сделать это можно еще до обшивки гипсокартоном.

Вставлять подрозетник следует без засоров и ровно

Вставлять подрозетник следует аккуратно. Следите за тем, чтобы он не пережимал провода, в противном случае могут возникнуть серьезные проблемы во время использования проводки.

Помните! Правильность установки подрозетника следует проверять при помощи уровня.

Подключение розетки

После того как вы установили подрозетник вам осталось установить саму розетку и подключить к ней провода. Перед подключением обязательно определите уровень напряжения в сети. Розетка в гипсокартоне может устанавливаться с помощью стандартных инструментов. Выполнить этот этап можно при помощи специальной отвертки. Если напряжения нет, тогда можно перейти к выполнению следующих пунктов:

1. Снять с корпуса пластиковую часть.
2. Раскрутить клеммы и вставить в них провода. Если в вашем проводе есть три жилы, тогда третью необходимо подключить к заземлению.
3. Установить ее можно при помощи специальных «лапок», которые располагаются на корпусе. Перед тем как окончательно закрепить устройство следует проверить надежность всех соединений.
4. Накладываем рамку и закрепляем ее с помощью креплений.

Розетки с защитой от детей устанавливаются точно также.

Видео по теме

Также рекомендуем посмотреть несколько интересных роликов, которые помогут вам понять, как нужно выполнять монтаж розеток в гипсокартон:
