Розетка в ванную комнату: Розетка в ванной комнате — 5 правил, расстояния, высота, влагозащищенное исполнение

Где разрешено устанавливать розетки?

Требования к установке электрооборудования в ванной комнате изложены в ГОСТ Р 50571-7-701-2013 (ранее был ГОСТ Р 50571.11-96) «Требования к специальным установкам или местам расположения. Помещения для ванных и душевых комнат». Данный ГОСТ делит помещение на несколько зон.

Всего их 4, с обозначениями от 0 до 3. Каждая зона определяет пространство вокруг точек водоразбора: в частности, ванны (или душевой) и рукомойника.

Нулевая зона — это пространство внутренних частей умывальника, ванны или душевой. Здесь запрещено устанавливать розетки или подключать электроприборы.

Зона 1 — это участок над раковиной и над ванной, а также под умывальником. В этой зоне, в основном, устанавливаются водонагреватели через индивидуальный автомат. Монтаж розеток 220 В запрещен. Все электроприборы, устанавливаемые в этой зоне, должны иметь влагозащиту не ниже IPX5.

Зона 2

Зона 3 — это все остальное пространство за границами зоны 2 (хотя по нормативным документам оно имеет ширину 2,4 м). Как раз-таки в этой зоне разрешена установка влагозащищенных розеток со степенью защиты не ниже IP44 — IP54.

Цифра 4 означает, что розетка способна выдерживать брызги воды. Контакты закрыты резиновыми или пластиковыми вставками (1), вход имеет уплотнительную резинку (3), а сверху корпус закрывается шторкой (2). Проводка, подходящая к розетке, обязательно должна быть скрытой. Учитывая, что к розетке будет подключаться стиральная машина или бытовые электроприборы (водонагреватели подключаются через автомат), достаточно будет медного трехжильного провода сечением 2,5 мм

Розетку в ванной комнате следует устанавливать только через УЗО (показано на картинке) с током утечки не более 30 мА. Высоту монтажа каждый обычно выбирает сам, в зависимости от высоты стиральной машины и удобства использования других электроприборов.

Какую розетку купить в ванную комнату?

В принципе для ванной комнаты подойдет любая влагозащищенная розетка со степенью защиты IP44 и выше. Однако есть один нюанс, который стоит учитывать: во время включения вилки в розетку, степень влагозащиты у нее снижается, так как шторка становится наполовину открытой. Конечно, редко, кто стирает и моется одновременно, но иногда такая необходимость все же может возникнуть.

Если необходимо, чтобы розетка с включенной вилкой была максимально защищена во время купания, можно взять модель Legrand Plexo IP66. Она полностью закрывает вилку включая часть отходящего шнура. Конечно, стоит такая заметно дороже обычных, но и степень безопасности гораздо выше.

Более экономичный вариант влагозащищенной розетки – Simon 15 Aqua. Она имеет степень влагозащиты IP54 (от брызг защитит), но стоит относительно недорого.

Советы домашним мастерам:

Теги электропроводка

Влагозащитная розетка для ванной комнаты: установка, требования, схемы

В прежние времена электрические приборы в ванной комнате не приветствовались. Они считались опасными из-за повышенной влажности, да и ненужными: советскому человеку эти излишества ни к чему. Но сегодня в санузле необходимо расположить множество современных электроприборов, больших и малых.

Современная розетка для ванной комнаты – это удобное, надежное, красивое и безопасное устройство. Нужно лишь выбрать подходящую модель, найти для нее подходящее место и правильно установить. После этого пребывание в ванной комнате станет намного более комфортным.

Содержание статьи:

Класс защиты от влаги

Для ванной комнаты следует выбирать розетки, снабженные надежной защитой от воздействия влаги. Эти устройства отличаются не только дизайном, но и классом защиты, который отражен на корпусе специальной маркировкой: буквами IP и двумя цифрами.

Первая указывает на степень защиты от проникновения твердых частиц, вторая – на уровень и особенности устойчивости к воздействию влаги. В ванных комнатах рекомендуется использовать розетки с классом защиты не менее четырех. Приборы класса IPx5 и IPx6 еще более надежны, поэтому по возможности стоит предпочесть именно такие устройства.

Они вполне способны противостоять даже сильным потокам воды.

На этой схеме наглядно продемонстрированы показатели уровня защиты электроприборов от воздействия внешних факторов.Эти сведения помогут выбрать подходящие розетки для ванной комнаты

Для ванной рекомендуется выбирать розетки, которые закрыты специальной защитной крышкой, Она надежно прижата пружиной, предотвращающей случайное открытие. Крышка должна прилегать к корпусу очень плотно, даже небольшие щели недопустимы.

Если для закрывания/открывания защитной крышечки необходимо прилагать дополнительные усилия, это говорит о надежности прибора. Если же крышка слегка разболтана, не стоит устанавливать такую розетку в ванной, уровень ее защиты от влаги может не соответствовать заявленным характеристикам.

Розетки с высоким уровнем защиты от влаги снабжены специальной крышкой, которая должна плотно прилегать к корпусу прибора

Розетки с крышкой, но с низким уровнем защиты от брызг используют в жилых помещениях, как вариант устройства, безопасного для маленьких детей. Поэтому не стоит автоматически считать влагозащищенным устройство, снабженное защитной крышкой.

Нужно обязательно проверять спецификацию и маркировку розетки. Для повышения герметичности устройства, защищенного от воздействия влаги, используется специальная резиновая окантовка.

Нельзя использовать вместо корпуса влагозащищенной розетки кафельную плитку с дырочками. Выглядит это оригинально, но влага может легко попасть на контакты и вызвать серьезные проблемы

Уровень защиты всей системы электроснабжения в ванной комнате не будет надежным, если электропровод подобран неправильно. Стандартный кабель для таких ситуаций не подходит, необходим провод в специальной защитной оплетке, обеспечивающей двойную изоляцию.

К сожалению, рынок электроприборов не застрахован от подделок. Чтобы повысить вероятность покупки качественного оборудования, следует обращаться в надежные магазины и отдавать предпочтение продукции известных брендов.

Не стоит пренебрегать возможностью ознакомиться с сертификатом качества на выбранные устройства.

Зонирование ванной комнаты и требования электробезопасности

Электрическое питание необходимо в ванной комнате, чтобы обеспечить работу целого ряда полезной бытовой техники:

• стиральной машины-автомата;
• электробритвы;
• фена;
• полотенцесушителя;
• вентилятора;
• гидромассажа в ванной или душевой кабине и т.п.

Нельзя выбирать место для розетки в ванной комнате произвольно, руководствуясь лишь собственным комфортом. Необходимо учитывать требования безопасности:

• Расстояние от розетки до источника воды по горизонтали должно составлять более 60 см.
• Такое же расстояние по вертикали должно быть еще больше – не менее одного метра.
• Следует использовать только скрытую проводку, кабель укладывают в толще стены или в специальном защитном коробе.
• В розетке, которая предназначена для установки в санузле, должны обязательно присутствовать такие элементы как защитная крышка, дополнительная клемма для заземления и резиновый уплотнитель.
• Каждая розетка должна быть обязательно заземлена.
• Места соединения кабеля с розеткой необходимо старательно заизолировать.

Для безопасного монтажа розетки помещение ванной комнаты разделяют на четыре основные зоны:

• Нулевая зона не предназначена для установки точек электропитания, поскольку это пространство, которое непосредственно окружает место поступления воды (ванна, душевая кабинка, умывальник и т.п.)
• Первая зона – 60 см от источника воды, территория интенсивного попадания водяных брызг. Здесь можно установить бойлер, но для розеток лучше использовать другие зоны.
• Вторая зона – это пространство, отстоящее от источника воды более чем на 60 см. Здесь разрешается устанавливать розетки с хорошей защитой от влаги, а также элементы систем вентиляции, освещения, полотенцесушители и т.п.
• Третья зона – это пространство максимально удаленное от точек разбора воды и наиболее безопасное. Здесь можно устанавливать розетки со средним уровнем защиты от влаги, панели управления бытовой техникой, выключатели, распределительные щиты и т. п.

Иногда все же приходится ставить розетки в опасных зонах: нулевой или первой. В таком случае необходимо использовать устройство с максимально высоким классом защиты IPХ7. Такой прибор может безопасно работать даже при полном погружении в воду.

Эта схема демонстрирует зонирование ванной комнаты для безопасного монтажа электрических розеток. Вторая и третья зона являются наиболее подходящими

Еще одно важное условие – правильное подключение розеток в ванной комнате к домовому или квартирному распределительному щиту.

Для этого следует выделить отдельную магистраль, а также установить защитное устройство для отключения на случай аварии. Не следует использовать эту отдельную магистраль, чтобы запитать другие приборы.

Влияние конденсата

Помимо брызг в санузлах существует еще одна серьезная проблема – конденсат. Влияние этого фактора менее заметно, чем прямые брызги, но оно тоже очень опасно, особенно если розетка расположена близ источника воды. Это может быть розетка для электронной крышки унитаза или для душевой с гидромассажем.

Конденсат скапливается в таких местах постоянно, и устранить его влияние с помощью обычной вентиляции практически невозможно. Это еще одна причина выбрать в нулевой и первой зоне розетки с максимальным уровнем защиты.

Требование к высоте установки розеток в ванной также связано с влиянием влаги, которая скапливается на стенах. Чем ниже находится розетка, тем большее количество влаги попадет на устройство в процессе стекания влаги вниз.

Это требование соблюсти тоже не всегда просто, в этом случае также стоит отдать предпочтение устройствам с наиболее надежной защитой от влаги.

Не стоит решать проблему энергоснабжения в ванной комнате с помощью бытового удлинителя, воздействие влаги может привести к замыканию и поломке техники

Частично уменьшить влияние конденсата на электроприборы в ванной комнате можно, если учесть следующее обстоятельство: больше влаги скапливается на тех стенах санузла, которые граничат с подъездом.

Эти стены хуже отапливаются снаружи, и перепад температур вызывает конденсат. Обдумывая планировку ванной комнаты, необходимо помнить об этом обстоятельстве.

Заземление и УЗО

Заземление – важнейшая часть безопасность при монтаже любой электропроводки, а в ванной комнате – тем более. Что же делать жильцам старых домов, в которых нет в наличии контура заземления? На самом деле он там есть, поскольку все электрические системы заземляют в обязательном порядке.

Если бы это было не так, электроаварии в жилых домах случались бы значительно чаще.

На щитке электропитания, где подключен электросчетчик (обычно он находится в подъезде) нужно найти винтики в металлическом корпусе. Они и являются искомым контуром заземления.

Нужно только соединить индивидуальный щиток электропитания квартиры с этим контуром с помощью одножильного провода. Как вариант, заземление можно подключить прямо к распределительной коробке ванной комнаты.

Иногда можно встретить рекомендации по установке заземления на арматуру здания или к металлическим трубам в доме. Но если при строительстве дома система уравнивания потенциалов не была предусмотрена, эта мера будет бесполезной и даже опасной.

Неправильное заземление может вызвать короткое замыкание или привести к электротравме.

Установка УЗО – устройства защитного отключения – даже не обсуждается, она обязательна. Это устройство моментально реагирует на изменение разницы потенциалов между фазой и нулевым проводом. Электроэнергия на этой части электрической проводки происходит моментально, что позволяет избежать аварии, поломки техники и травм.

Специалисты рекомендуют брать для ванной комнаты УЗО примерно на 30 мА. Практика показывает, что сочетание стиральной машины-автомата и УЗО на 10 мА нередко приводит к ложным срабатываниям защитного устройства.

Для мощных электроприборов рекомендуется также установить автоматические выключатели. Для бойлера или стиральной машины-автомата можно использовать такое устройство на 16А. Для электроприборов малой мощности такая защитная мера не обязательна. Любые соединители проводов, даже спрятанные под слоем кафельной плитки, в ванной комнате не допускаются.

Все соединения необходимо выполнять за пределами санузла и тщательно изолировать, в том числе и распределительную проводку.

Порядок монтажа розетки

Интересная информация по установке розеток в санузле представлена в следующем видеоматериале:

Для выполнения монтажных работ необходимо запастись следующим набором инструмента:

• крестовой отверткой;
• круглогубцами;
• индикатором, чтобы определить наличие/отсутствие напряжения на проводах;
• приспособлением для безопасного удаления изоляционного покрытия с кабеля;
• строительным уровнем любого типа;
• ударной дрелью и т.п.

Для сверления отверстий в кафельной плитке необходима специальная насадка для дрели, так называемая “балерина”. Понадобятся также комплекты розеток. Если рядом предполагается подключить несколько электроприборов, для каждого нужно предусмотреть отдельную розетку. В этом случает удобнее использовать сдвоенные или строенные розетки.

Никакие тройники и удлинители использовать в ванной комнате нельзя.

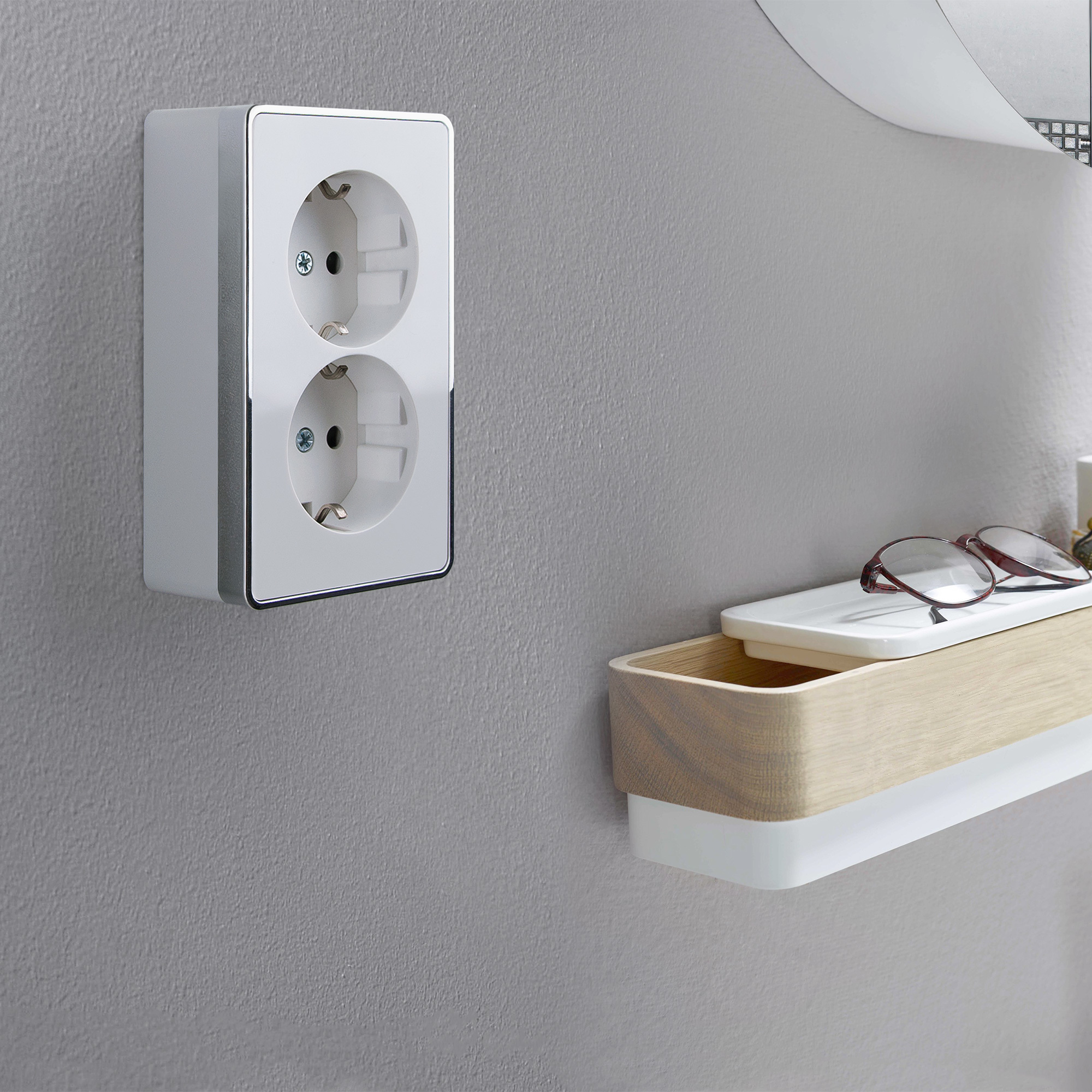

Сначала следует установить в стену подрозетник. Если нужно сделать несколько розеток для бытовой техники рядом, следует выбрать специальную модель

Сначала следует подготовить стены к установке розетки и прокладке кабеля. Для этого в местах, предназначенных для монтажа розеток, следует вырезать круглые отверстия.

Их размеры зависят от размеров подрозетника, который должен свободно помещаться внутри. При работе с бетонными стенами используют сверление специальной коронкой по бетону.

От этих отверстий должны отходить штробы под электропровод. Обычно их делают вертикально вверх, а затем по потолку выводят за стену ванной комнаты. Количество и размеры штроб следует минимизировать, поскольку их создание – задача довольно хлопотная.

Используют специальную пилу по бетону или отбойный молоток. Глубина штроб должна быть достаточной, чтобы полностью поместить в ней провод. Если розетки расположены на стене, смежной с остальной квартирой, можно обойтись без штроб, стену просверливают насквозь и выводят провод на наружную сторону.

Кабель в специальной оплетке укладывают в штробы. Если такой возможности нет, его скрывают в специальном защитном коробе. Открытая проводка в ванной комнате запрещена

В отверстия для розеток вставляют специальный подрозетник и заделывают его алебастром. После этого в подрозетник заводят трехжильный кабель сечением 2,5 кв. мм в специальной оплетке.

Затем кабель по штробе выводят из помещения санузла к месту подключения. Для фиксирования электропровода также используют алебастр. Кабель подводят к распределительной коробке или к распределительному щитку с автоматическим выключателем в зависимости от назначения розетки.

Разумеется, при работе с проводами электричество на этом направлении следует отключить

После этого можно приступить непосредственно к установке розетки в ванной комнате. Для этого необходимо выполнить следующие операции:

• С помощью ударной дрели просверлить отверстия для крепежа, обычно это специальные дюбели.
• Подготовить провода, зачистив их концы от слоя изоляции специальным приспособлением.
• Установить дюбеля в подготовленные отверстия.
• Пропустить провода в специальные отверстия с резиновыми заглушками.
• Подключить к розетке оголенные концы проводов.
• Закрепить корпус розетки на стене, позаботившись о плотном прилегании с помощью шурупов или расширительных скоб в зависимость от конструкции и комплектации устройства.
• Закрутить фиксирующие болты.
• Подать напряжение на розетку и проверить ее работу.

Для правильного удаления изоляционного покрытия с проводов следует использовать специальное устройство. Удалить изоляцию можно и острым ножом, однако это может привести к повреждению проводника. В результате проводник и розетка начнет чрезмерно нагреваться и вскоре перегорит.

Устройство придется ремонтировать или полностью заменить. Для подключения провода к розетке лучше использовать специальные обжимы, чтобы оголенный провод не растрепался.

После того, как провод введен в розетку, его оголенные концы фиксируют специальными винтовыми зажимами. Изоляцию следует удалять осторожно, чтобы не повредить провод

Для заделки штроб понадобится жидкий цементный раствор и обычный строительный шпатель. Следует обеспечить плотное прилегание кабеля к штробе. По окончании монтажных работ рекомендуется выполнить проверку системы под рабочей нагрузкой. Для этого следует подключить электропитание и одновременно включить все электроприборы в ванной комнате на максимальную мощность. Затем некоторое время необходимо наблюдать за работой техники и поведением защитного устройства.

Розетка в ванной | Заметки электрика

Добрый день, уважаемые гости сайта «Заметки электрика».

Сегодняшняя статья посвящена установке розеток в ванной комнате. По этому поводу в сети интернет идут постоянные споры и дискуссии.

Цель моей статьи — рассказать всю правду про установку розеток в ванной или в душевых помещениях.

Вы знаете, что помещение ванной комнаты относится к помещению с повышенной опасностью (ПУЭ, п.1.1.13), поэтому к нему предъявляются особые требования по электробезопасности.

Итак, приступим…

Розетки в ванной устанавливать можно!!!

Да, уважаемые гости, розетки в ванной комнате и душевых помещениях устанавливать можно, я бы даже сказал нужно, т.к. в ванной комнате тоже имеется ряд электрических приборов таких как, фен, электрическая бритва, стиральная машинка, электрический полотенцесушитель, душевая кабинка и прочее электрооборудование.

Кстати, я уже писал статью как подключать стиральную машину к электрической сети. Кому интересно, можете прочитать.

Сразу скажу, что все требования по установке розеток в ванной комнате и душевых помещениях прописаны в нормативной технической литературе под названием ПУЭ (Глава 7. 1) и ГОСТ Р 50571.11 от 1996 года.

Что же там говорится?

Требования к розеткам в ванной комнате

1. Электропроводка

Первым требованием по установке розеток в ванной является требование к электропроводке. Вы уже знаете все виды электропроводок. Так вот в ванной комнате, сюда можно отнести и сауны, и душевые помещения, должна применяться только скрытая электропроводка. Хотя в  ПУЭ пунктом ниже говорится, что допускается и открытая электропроводка, но без применения металлорукавов.

2. Разделение ванной комнаты на зоны

Вторым требованием по установке розеток в ванной являются зоны, на которые разделяется помещение ванной комнаты. Вкратце расскажу о них. Всего существует 4 зоны:

• зона 0
• зона 1
• зона 2
• зона 3

Чтобы легче представить себе как располагаются зоны, предлагаю Вам посмотреть рисунки ниже. На изображениях показаны виды сверху и сбоку для разных исполнений ванных комнат. Красными цифрами обозначены номера зон.

Ванна (без стационарной перегородки).

Ванна со стационарной перегородкой.

Душ с поддоном и стационарной перегородкой.

Душ без поддона (с разбрызгивателем) и стационарной перегородкой.

Думаю, с зонами в ванной комнате все понятно. А теперь давайте разберемся, что в какой зоне может располагаться, особенно это касается розеток.

Электрооборудование, расположенное в определенной зоне, должно отвечать требованиям этой зоны. Требования различаются по степени защиты корпуса IP, напряжению питания и наличие устройств защитного отключения.

В зоне 0 запрещено размещение любых электрических приборов, кроме тех, что используются для применения в самой ванне (в основном до 12 вольт). В любом случае они должны иметь степень защиты корпуса IРХ7 (Х — защита от твердых частиц и тел в санузле нас не особо интересует, 7 — защита от проникновения воды при временном погружении).

В отдельную статью я вынес расшифровку всех кодов степеней защиты IР электрооборудования и электрических изделий — знакомьтесь!

В зоне 1 разрешено устанавливать только водонагреватели. К тому же они должны иметь степень защиты корпуса IРХ5 (5 — защита от струй воды со всех сторон под небольшим давлением).

А в зоне 2 уже допускается устанавливать водонагреватели, вытяжные вентиляторы и светильники 2-ого класса, которые включаются с помощью шнура. Все установленное электрооборудование во 2 зоне должно иметь степень защиты корпуса IPХ4 (4 — защита от брызг и льющейся со всех сторон воды).

В зонах 0, 1 и 2 запрещено устанавливать распределительные коробки, розетки и различные устройства управления (например, терморегуляторы для теплых полов).

В зоне 3 уже можно устанавливать розетки, выключатели, терморегуляторы и прочее электрооборудование, но при выполнении любого из нижеперечисленного условия:

• питание линий производится через разделительный трансформатор
• линия защищена УЗО или дифференциальным автоматическим выключателем с уставкой не более 30 (мА)

При этом степень защиты у розеток, выключателей и прочего оборудования в ванной, установленных в зоне 3, должна быть IPХ1, но для надежности все же рекомендую IPХ4 (Х — защита от твердых частиц и тел нас в ванной не особо интересует, 1 — защита от падающих вертикально капель воды, 4 — защита от брызг и льющейся со всех сторон воды).

Например, розетки IPХ4 являются влагозащищенными, их конструкция состоит из защитной крышки. Так выглядит розетка в ванной комнате моей квартиры со степенью защиты корпуса IP44.

О назначении УЗО (устройство защитного отключения) или дифавтомата Вы можете узнать из статьи про применение УЗО. Если у Вас нет возможности установить УЗО в квартирном щитке (например, нет места), то Вы можете применить переносные УЗО. Об этом я рассказывал в статье о том, как правильно купить УЗО.

Думаю, что насчет зон все понятно. Главное, чтобы расстояние от розетки до края ванны, двери душевой кабинки или умывальника составляло не меньше 60 (см).

Вот фотография, подтверждающая сказанное выше:

3. Система уравнивания потенциалов (СУП)

Еще одним требованием по установке розеток в ванной или душевых помещениях является наличие системы уравнивания потенциалов (СУП). Переходите по ссылочке, там я все подробно описывал и рассказывал про СУП.

Выводы

Еще раз повторяю Вам, что розетки в душевых помещениях и ванных комнатах устанавливать можно и даже нужно, но при соблюдении всех вышеперечисленных требований. Эти требования не на столько сложны, чтобы ими пренебрегать.

Надеюсь, что про установку розеток в санузле разобрались! А теперь предлагаю Вашему вниманию ознакомиться с очень подробной и наглядной статьей про монтаж электропроводки в ванной комнате.

P.S. И в завершении статьи я хочу спросить: «А  у Вас розетки в санузле установлены по всем перечисленным требованиям?»

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

подбор места и количества, монтаж

Еще до начала 2000 годов розетка в ванной была под запретом, что было прописано в положениях ПУЭ. С появлением новых материалов и способов монтажа, одни требования ужесточились, а другие стали мягче, в результате чего розетка для ванной, хоть и с рядом оговорок, но перестала попадать в разряд запрещенных решений.

Зонирование ванной комнаты, согласно требованиям ПУЭ

В первую очередь оговорки, про которые идет речь, регламентируют место, где разрешена установка розетки в ванной. Для этого в помещении отмечается где будут смонтированы ванная, душ, умывальник или унитаз – т.е. любой предмет к которому по трубам подводится вода.

• Каждое из мест установки считается так называемой «зоной 0», в которой категорически запрещена установка розеток. В ней можно использовать только те электроприборы, что непосредственно предназначены для ванной комнаты, имеют защиту от проникновения воды и питаются от напряжения не выше 12 вольт.
• Поверхность стены вверх и вниз от нулевой зоны называется «зона 1», в которой также исключены любые розетки, но разрешается подключать светильники с классом защиты IP-x5, позволяющим устройству выдерживать поливание водой. Правила не запрещают располагать здесь и бойлеры, но на практике они будут только мешать.
• На расстоянии 60 см влево и вправо от габаритов первой зоны идет «зона 2». Здесь также запрещен монтаж розеток, но разрешена установка электроприборов, имеющих класс защиты IP-x4, что позволяет устройству находиться под дождем. Еще расположение зоны 2 зависит от наличия стационарной перегородки между душем и остальным помещением. Если она есть, то тогда зона высчитывается как окружность радиусом 60 см и с центром в крайней точке перегородки.
• Расстояние 2,4 метра от границы второй зоны называется «зона 3», считающейся относительно безопасным расстоянием до источника воды. Здесь разрешено устанавливать розетки 220 вольт с классом защиты от водяных брызг IP-x4 и дополнительно оборудованные соответствующей защитой.

Из этих правил ясно, что если в ванной комнате стоит душевая кабина, а в метре от нее расположен умывальник, то между ними ставить розетку нельзя. При этом здесь разрешается повесить бойлер, который напрямую запитан проводом от сети или включен в розетку, находящуюся в разрешенной зоне 3. Если используется подсветка зеркала, то лампы освещения должны быть рассчитаны на напряжение не выше 12 вольт.

Где еще разрешена установка

Есть несколько курьезное дополнение к правилам про зоны, в которых можно или нельзя размещать розетки. Каждая из них идет не до самого потолка – высота любой из них составляет 2,25 метра. Это значит, что если высота потолков 2,5 метра, то расположение розеток в ванной комнате может быть даже над зоной 1, но на высоте 2,3 метра. Таким образом, дополнительно выдерживается и требование располагать проводку в 15 см от потолка.

Это смешное на первый взгляд правило позволяет «выкрутиться» из ситуации и сделать все согласно ПУЭ когда помещение маленькое, а розетки нужны для стационарных устройств – тех же бойлера и стиральной машинки.

Виды розеток по уровню влагозащищенности

Даже если розетка расположена в нужной зоне и по всем правилам, на нее все равно могут попадать брызги воды или воздействовать конденсат, который неизбежно будет возникать в ванной комнате. Исходя из этого, необходимо подбирать влагозащищенные розетки для ванной, токопроводящие части которых защищены от попадания воды на достаточном уровне.

розетки IP54

На любой розетке производитель обязан наносить маркировку стандарта IP-XY, в которой вместо XY будут проставлены цифры от 0 до 8. Первая из цифр показывает защищенность механизма от попадания в него различных предметов, а вторая показывает уровень его защиты от влаги:

• 0 – Контакты ничем не защищены – даже от случайных брызг.
• 1 – На контакты не попадут брызги, летящие сверху.
• 2 – Защита от моросящего дождя, когда уклон брызг не превышает 15°
• 3 – Устройство может выдерживать сильный дождь с уклоном брызг до 60°
• 4 – Контакты защищены от брызг со всех направлений.
• 5 – Такой прибор можно поливать со шланга.
• 6 – Защита для приборов, которые могут попасть под волну.
• 7 – Защита от кратковременного погружения на глубину до одного метра.
• 8 – Полностью водонепроницаемое устройство.

Для ванной комнаты нужны розетки и другие электроприборы с классом защиты IP-x4 и выше.

Требования к электропроводке и количество розеток

Самые мощные электроприборы, для которых проводится установка силовой розетки в ванной комнате – это бойлер, стиральная машина и фен. Они потребляют порядка 1,5-3 киловатт каждое, в зависимости от модели. Дополнительно здесь могут использоваться такие устройства как плойка, электробритва и подобные, которые не отличаются высокой мощностью, но нуждаются в отдельном подключении.

Если бойлер не подключен к сети напрямую (некоторые из них можно запитать только так), то для него и стиральной машинки в любом случае нужны отдельные розетки – лучше всего, если провода к ним будут проложены к каждой отдельно от вводного щитка (тем более, что распределительные коробки в помещениях с повышенной влажностью ставить нельзя). Также розетка нужна недалеко от умывальника – вряд ли в нее будет включаться сразу несколько устройств, но лучше если она будет двойная.

Как итог – на количество розеток ограничений никакими правилами и нормами не налагается – оно подбирается в зависимости от того, сколько планируется включать приборов.

Сечение проводов, что будут прокладываться в ванной, берется из расчета 2,5 мм² для розеток и 1,5 мм² для освещения – этого должно быть достаточно при указанной выше мощности устройств. В противном случае, сечение проводов надо подбирать индивидуально.

ПУЭ настоятельно рекомендуют выполнять прокладку проводки закрытым способом – внутри стены. Если по каким-то причинам нужно проложить провода по поверхности стены, то во-первых надо использовать кабель с соответствующим классом изоляции, а во-вторых – прокладывать его в полиэтиленовой гофротрубе. Металлическую использовать нельзя, так как при коротком замыкании она может привести к поражению человека электрическим током.

Защита: заземление, УЗО и разделительный трансформатор

Требования ПУЭ однозначно указывают на необходимость использования для розеток в ванной комнате защитных устройств. Обязательны к применению заземление и УЗО, рекомендованное – разделительный трансформатор.

Заземляющий проводник должен подводиться не только к розеткам в ванной комнате, но и к любым другим в квартире или доме. Это гарантированная защита, предохраняющая человека от воздействия на организм фазы, которая может появиться на металлических частях корпусов электроприборов.

Автоматический выключатель отключает подачу электричества в случае возникновения в сети опасной перегрузки.

Устройство защитного отключения срабатывает в том случае, если возникает ток утечки, что происходит при замыкании фазы на корпус прибора, подключенного к розетке с заземляющим контактом. Есть способы подключения УЗО без заземления, но эффективнее всего этот защитный прибор срабатывает в том случае, если току утечки есть куда уйти. При правильном подключении и выбора защитного устройства, максимальный ток срабатывания УЗО составляет 30 мА.

Последнее из перечисленных устройств, несмотря на его полезность практически не применяется, так как требует достаточно больших капиталовложений как на покупку трансформатора, так и на его установку. По сути это стандартный трансформатор, но он не повышает или понижает напряжение, а оставляет его неизменным. Его защитные функции заключаются в том, что линия, которую он питает, напрямую не связана с общей цепью, а следовательно нет обычной в таком случае связи человека с землей. Как итог – ток утечки, который может появиться на корпусе электроприбора при пробивании на него фазы для человека будет не опасен.

Как выполняется монтаж

За исключением необходимости использовать влагозащищенные устройства, установка такой розетки в ванной комнате ничем не отличается от стандартной процедуры монтажа. Если будет применяться закрытая электропроводка, то надо заранее рассчитать в каком месте и как сделать розетки. В этих точках сверлятся отверстия для подрозетников и к ним в стене прорезаются штробы, куда будет укладываться проводка.

Так как ванная комната всегда облицовывается кафелем, то провода укладываются в полученное отверстие и место его расположения тщательно вымеряется. Когда кафель будет уложен, то в нем высверливается дырка из которой извлекается провод и на это место устанавливается розетка.

Если отделочные работы уже закончены, но надо добавить еще одну розетку в ванной, то используется открытый тип электропроводки, которая укладывается в пластиковой гофротрубе или кабель-канале. Сами розетки прикручиваются дюбелями, для закрепления которых в плитке предварительно сверлятся отверстия.

Что в итоге

Учитывая количество современных электроприборов, розетка в любом случае нужна и в ванной комнате. Главное в этом вопросе это правильно выбрать место для ее установки, подобрать устройство с соответствующим классом влагозащищенности и обеспечить защиту самого человека от поражения электрическим током.

В случае, когда для монтажа розеток приглашаются электрики со стороны, то не помешает уточнить у них, где и как надо производить монтаж этих устройств. Если мастерам без разницы куда их устанавливать, то стоит задуматься про их квалификацию и необходимость получения таких услуг.

Как сделать розетку в ванной комнате своими руками

Каким замечательным изобретением человечества стала автоматическая стиральная машина. Насколько она облегчает такую тяжелую работу, как стирка. Особенно если это что-то объемное ― постельное белье или покрывало.

Чтобы это замечательное устройство работало ему нужно электричество, то есть свободная розетка. В чем проблема? ― может кто-то подумать. Да вроде бы проблемы никакой нет когда машинка установлена на кухне. Но, а если в ванной, тогда что? Все прекрасно знают, что в стандартной ванной комнате розеток никогда не было и понятно почему. Постоянная сырость, брызги воды не самое лучшее соседство с розетками, а если учесть, что в СССР, когда строились большинство домов, не было такого оборудования, то все становится понятно.

Далее в статье речь пойдет о том, как провести розетку в ванную и правильно ее подключить.

Подготовка к монтажу

Вначале нужно определить, откуда розетка в ванной будет запитываться. На это может повлиять несколько факторов. Первый – месторасположения ванной комнаты. Второй — в каком месте установлен электросчетчик или щиток. Почему это важно? Стиральная машина, очень большой потребитель энергии, особенно в момент нагрева воды. Мощность, потребляемая от сети при нагреве, может достигать 3 кВт. Не так уж и много, но для старой алюминиевой проводки это почти предел. Тем более что протяженность линии от щита до ванной немаленькая. Много раз можно было видеть такую картину, когда при включении нагрева происходит посадка напряжения (яркость ламп уменьшается). Происходит это по причине большого сопротивления алюминиевого провода. Из-за этого проводка и скрутки в коробках нагреваются, что может привести к пожару. Учитывая то, что машинку оставляют в одиночестве, может все закончиться печально.

Особенности монтажа линии для ванной.

Чтобы не менять всю проводку в квартире на медную, достаточно провести отдельную линию в ванную, именно для машинки. Необходимо это делать не из коробки около ванной, а непосредственно из вводного щитка или выхода счетчика. Для этого потребуется медный провод ПВ-3 2,5мм² или кабель ПВС-2*2,5мм². Все зависит от того, как вы планируете делать монтаж. В домах где есть реальное заземление (высотки с газовыми плитами), нужно иметь три проводника, один ― защитное заземление.

Важно! Не подключайте «ноль» также на заземляющую клемму розетки, в случае отгорания рабочего «нуля» в щитке, на корпусе стиральной машины будет обратная «фаза».

Если заземления нет или непонятно в каком оно состоянии, лучше установить УЗО на линию в ванную комнату для стиральной машины. Кстати, если у вас в ванной установлен бойлер, то в цепи его питания УЗО не помешает. Принцип работы УЗО или дифавтомата заключается в том, что при утечке тока на землю (повреждение ТЭНа), дифавтомат отключает линию от сети. Это очень полезное устройство, но довольно дорогое. Если у вас установлена стиральная машина или бойлер в ванной комнате, не пожалейте денег, установите дифавтомат, возможно это убережет вашим близким жизнь. Что может быть дороже этого.

Монтаж проводки для ванной

Есть несколько способов монтажа линии питания розетки в ванную комнату.

• в коробе;
• в штробе;
• в гофре за гипсокартоном;
• в гофре над подвесным потолком.

Монтаж коробом

Выбор монтажа зависит от особенностей вашей квартиры. Например, монтаж коробом будет практичней, если ремонт уже сделан, а гипсовых стен и подвесного потолка нет, ясное дело, никто штробить стены не будет. Тогда берем самый маленький короб,― только чтобы два провода в нем помещалось. Аккуратно прибиваем его дюбелями от щитка, до условного отверстия в ванную. Где сделать это отверстие, нужно смотреть, чтобы вышло как можно ближе к месту монтажа розетки. В то же время, чтобы это не портило внешний вид коридора и ванной. Бывает так, что через стенку ванной можно выйти в общий коридор, пробурив небольшое сквозное отверстие. Тогда коробом или штробой, можно сделать монтаж вне квартиры, а завести уже ближе к щитку. Так в квартире интерьер не портится, а пыль остается снаружи.

Если так не получается, то делаем монтаж линии только внутри помещения.

Важно! Подключение проводов в щитке, производят лишь после полного окончания работы по монтажу.

Иногда в пластиковых плинтусах есть скрытый короб ― это тоже неплохой вариант быстро и без порчи стен, подвести провода для розетки в ванной комнате.

Монтаж в штробе

Метод монтажа провода в штробу надежный, но требует частичной порчи стен. Такое, очень хорошо делать перед новым запланированным ремонтом. Проводка будет скрыта и надежно защищена. Делать штробу рекомендуется по наименьшему пути в ванную комнату. Нелишним будет заложить один лишний провод, на случай, если один из рабочих, по пути в ванную где-то передавиться.

Монтаж в пустотах гипсокартона

Это самый простой и легкий способ проложить линию к ванной. Для этого необходимо отмерить длину гофры от щитка до входа отверстия в ванную комнату, а потом отрезать нужную длину. Гофра необходима для защиты проводов от повреждения, а также возникновения пожаров. Помимо рабочих проводов, вместе с ними, желательно протянуть крепкую веревку. Это нужно на случай, если понадобиться впоследствии по этой линии провести дополнительные провода не только в ванную, но и в другую комнату, например, на кухню. Саму гофру, подвязываем на хомуты, прибитые к основному потолку. Если уж совсем лень заниматься хомутами, можно положить прямо на подвесной потолок, главное, чтобы он не провисал под тяжестью проводов. Опускаем на щиток и в ванной на розетку. Затем делаем аккуратно прибитым коробом или в штробе, как пожелаете.

Монтаж розеток в ванной комнате

Выбор розеток

Первое, что необходимо сделать, так это выбрать подходящие розетки для ванной. Почему не одну, а несколько? Да потому что одной розетки будет мало. Как минимум нужно две. Одну для машинки, другую для фена. Можно, конечн,о и одной розеткой обойтись, высовывая каждый раз вилку, но это неудобно, да и контакты розетки в таком случае ослабляются, что приводит к их нагреву. Лучшим вариантом для того, чтобы провести и установить розетку в ванную комнату, будут влагозащищенные, наружные розетки с классом защиты IP 65. Конечно, можно использовать и внутренние розетки, но они не обеспечат полной герметичности от влаги, что недопустимо для ванной. Можно использовать одну двойную или тройную, но лучший результат получается при монтаже одинарных, плотно прилегающих друг к другу. Контактная часть одинарных розеток, всегда превосходит по качеству двойные или тройные, размещенные в одном корпусе. А так как нагрузка стиральной машины в момент нагрева воды достигает трех киловатт, плохой контакт между вилкой устройства и розеткой, приводит к нагреву и оплавлению последних. Ввиду этого внутренние части розеток должны быть керамическими, а также иметь добротные зажимы и контакты.

Корпус розеток для ванной комнаты, должен быть герметичным, без лишних отверстий, и иметь резиновые вкладки для ввода проводов. Также обязательным условием для сырых помещений, есть присутствие крышки, закрывающей токоведущие контакты.

Важно! Не ставьте розетки слишком близко к умывальнику или ванной, лучше это сделать на противоположной стене.

Место монтажа розетки в ванной выбрано, теперь переходим к изготовлению отверстий для крепления. Поэтому в нужном месте, с помощью строительного уровня, делаем прямую линию для разметки. Затем разбираем корпуса розеток. Должна остаться только основная тыльная часть. В ее нижней части по краям есть отверстия, которые и будут использоваться.

Варианты разметки

Первый способ заключается в том, чтобы, приложив корпуса ровно по центру заранее размеченной полосы, можно было сделать метки маркером в месте для сверления отверстий под крепеж. Это делаем по одному корпусу розетки, обводя при этом маркером край корпуса. Нужно это для того чтобы по метке можно было поставить следующий корпус. Выполняя таким образом разметку, получится, что корпуса розеток будут прилегать друг к другу.

Второй способ, предполагает использование трафарета. Для этого берем лист бумаги, и кладем сверху все корпуса розеток, плотно друг к другу, на одной горизонтальной линии. Теперь аккуратно,― чтобы не сдвинуть,― делаем метки на бумаге, в отверстиях корпусов. Убираем корпуса розеток, и делаем отверстия в бумаге там, где метки, с помощью шила. Далее, прикладываем этот трафарет ровно по линии на стене, и маркером, сквозь отверстия в бумаге, ставим метки. На стене ванной получаются точные места для сверления.

Этот метод также помогает добиться, что корпуса будут плотно прилегать, а это уменьшает вероятность видеть перемычки от проводов, соединяющих корпуса между собой. Далее перфоратором или буром, сверлим отверстия в отмеченных точках. Если это плитка, то вначале в перфораторе включаем режим «дрель», а после того, как прошли плитку, режим «перфорирования». Если сразу перфорировать, то плитка в ванной комнате может потрескаться или отломиться, что очень нежелательно. Теперь вставляем в подготовленные отверстия дюбеля без шляпок, и приложив корпуса, прикручиваем их к стене. Когда все корпуса на месте, в отверстия пропускаем соединительные перемычки в виде двух проводов. Сажаем провода на зажимы, собираем розетки, оставив открытой только ту, на которую подключим приходящие провода. Если они подведены коробом, то заводим их сверху или снизу корпуса, а если в штробе, то прямо через сквозное отверстие в стене пропустить провода в корпус желательно с задней части, через сделанное отверстие. Так проводов вовсе не будет видно. Подключаем их и закрываем последнюю розеточную крышку.

Важно! Перед подключением в щиток данную линию, проверьте ее тестером, нет ли замыканий между проводами.

Монтаж выключателя с розетками в ванной

Помимо розеток, в ванной комнате можно сделать и выключатель. Например, в случае установки нескольких одинарных розеток рядом также впритык с ними можно поставить выключатель в таком же корпусе и той же фирмы. Тогда весь блок можно установить справа при входе в ванную. Притом что выключатель должен быть ближе всего.

В этом случае «фаза» берется из этих же розеток, подключается на один из зажимов выключателя. С другого провод идет на светильник. Ноль можно взять также отсюда или оставить,― если есть тот, что приходил ранее, если светильник не переносится. В случае смены места освещения в ванной, лучше провести и «ноль» новым проводом с установленного блока.

В заключение хотелось бы напомнить, что нужно ответственно отнестись к этой работе. Несоблюдение элементарных правил монтажа в сырых помещениях, таких, как ванная комната, может закончиться печально. Берегите себя и ваших родных.

Установка розеток в ванной комнате

Опубликовано 25.12.2019 | Полезная информация
