Устройство розетки. Основные типы и виды розеток

Электрические розетки используются для подключения электроприборов к сети ~220В или 380В. В повседневной жизни мы практически каждый день встречаемся с ними, но что мы о них знаем?

Давайте разберемся вместе из чего состоят розетки, какие виды и типы розеток бывают и где применяются. В этой статье мы рассмортим бытовые розетки 220В, в которые мы подключаем обычное электрооборудование.

Из чего состоит электрическая розетка

Чаще всего, стандартная электрическая розетка состоит из следующих частей:

Основание
Токопроводящие элементы
Соединительные клеммы
Суппорт

Лицевая панель и рамка

Основание розетки

Основание розетки, это диэлектрическая, токонепроводящая конструкция, на которой размещены токопроводящая арматура и клеммные соединения. Зачастую к ней, через винт, крепится и лицевая панель розетки. Бывает керамическим или пластмассовым.

Керамическое основание не подвержено горению и хорошо рассеивает тепло, но более хрупкое, требует большей аккуратности при монтаже.

Пластиковое, зачастую, лишено недостатков керамики, но при этом, его качество сильно зависит от производителя. Хорошее пластиковое основание выполняют из поликарбоната со специальными добавками.

Качественное основание, позволяет надежно размещать на механизме розетки токопроводящие части и клеммы.

Токопроводящие части розетки

Токопроводящие части розетки — служат для передачи электроэнергии от электропроводки квартиры к штифтам электрической вилки, состоят из латуни без покрытия, луженой латуни или бронзы. Встречаются так же латунные элементы с другими покрытиями.

Пожалуй, самыми ненадежными являются латунные контакты. В условиях повышенной влажности, особенно при соприкосновении с алюминиевыми проводами, латунные контакты быстро окисляются, что плохо сказывается на их проводящих свойствах, так же они плохо пружинят, из-за чего со временем розетки разбалтываются.

Чтобы избежать этого, в некоторых розетках применяют пружинящие шайбы, не позволяющие контактным лепесткам розетки отходить слишком далеко друг от друга. Обычно так устроены универсальные розетки.

Несколько лучше ведут себя луженые контакты, выглядящие как матово-белый металл. Они меньше подвержены коррозии и при необходимости легче паяются.

Луженая поверхность таких контактов отличается достаточной мягкостью, чтобы плотно прилегать к штырям вилки.

Лучшими, хотя и редко встречающимися, являются бронзовые контакты. Внешне они напоминают латунные, но обычно матовые и более темного цвета. Основное их достоинство — превосходные пружинные свойства, позволяющие прочно удерживать вилку в розетке.

Важной частью являются также заземляющие контакты розетки, существует множество приборов, заземление которых жизненно необходимо.

Это, во-первых, все нагревательные приборы (у них большая выделяемая мощность).

Во-вторых, все приборы, связанные с водой или применяемые во влажных зонах (так как вода – отличный проводник тока). В

В-третьих, все сложные электроприборы с микросхемами, например, компьютер (потому что они очень боятся статического электричества).

Именно заземляющий контакт и отводит статическое электричество в землю, не позволяя ему ударить нас или вывести из строя нашу технику.

Существую розетки без заземления, обычно они несколько дешевле и могут иметь меньшую глубину лицевой части. Если планируется использование электроприборов не требующих заземления, можно использовать такие механизмы, но более универсальными будут розетки с заземляющим контактом.

Соединительные клеммы

Соединительные клеммы — служат для крепления проводов к токопроводящим частям розетки. Обычно используются два типа клемм: винтовые и пружинные, каждая имеет свои достоинства и недостатки.

Чаще всего, крепление проводов к контактной части розетки осуществляется винтовым соединением. Главным недостатком которых является то, что со временем такое соединение ослабевает и при увеличении электрической нагрузки розетка начинает нагреваться, поэтому периодически необходимо подтягивать винты. А что бывает, если контакты не подтягивать, мы уже подробно описывали ЗДЕСЬ.

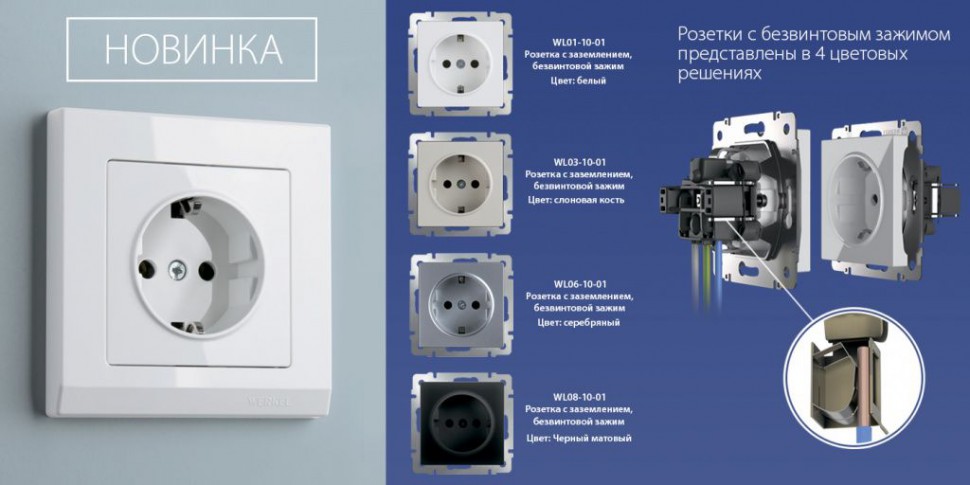

Поэтому, в последнее время, все больше механизмов розеток различных производителей оснащается пружинными клеммами с контактным узлом прижимного типа, без винтов. Контактный же узел прижимного типа является саморегулирующимся механизмом и постоянно плотно удерживает провод, обеспечивая тем самым необходимый контакт в течение всего срока службы изделия.

Суппорт
Суппорт розетки — это рама, к которой крепятся как все основные элементы розетки, так и она сама фиксируется к подрозетнику. Чаще всего он изготовлен из стали, но есть модели и из пластика.
Именно суппорт отвечает за геометрические параметры механизма розетки, удобство стыковки розеток между собой в группе и надежность фиксации к подрозетнику. Хороший суппорт, не должен легко гнуться руками. {loadposition article_inline_goo}
Лицевая панель
Важной составной частью розетки является лицевая панель и рамка, в случае с встраиваемыми розетками. Чаще всего они выполняются из малогорючего поликарбоната.
В настоящее время также существует огромный выбор лицевых панелей и из других материалов – стекла, дерева, металла. Это позволяет подобрать розетки под любой интерьер.
Часто конструкции панелей предусматривают установку декоративных элементов, которые легко менять, не вмешиваясь в конструкцию самого изделия.

Какие бывают розетки?
Розетки различаются по типу монтажа
Бывают:
Встроенные или встраиваемые (внутренние)

Внешние (накладные)

Встроенные розетки устанавливаются в том случае когда провода спрятаны внутрь стены и электрическая часть розетки тоже утоплена в стену.
В квартирах практически всегда устанавливаются встроенные розетки, они наиболее безопасны и эстетически выглядят значительно более интереснее.
Розетки накладные чаще всего используются при открытой проводке, то есть когда провода проложены поверх стен.
Их часто ставят в деревянных загородных домах, закрепляя непосредственно на стене. В случаях когла тяжело сделать скрытыю проводку.
Розетки с защитными шторками
Бывают розетки с защитными шторками, которые защищают от доступа внутрь, при этом позволяя втыкать электрическую вилку.
Отверстия таких розеток защищены специальными защитными шторками, открывающимися только при одновременном введении пары металлических контактных штырьков вилки в розетку. Защитные шторки бывают разные, одни открываются вверх, другие круговым движением вилки, третьи – только от определенного усилия и т. д.
Это защищает людей от поражения электрическим током, которое могло быть вызвано касанием контактных пластин через отверстия розетки, а также от возгарания, в следствии попадание внутрь посторонних предметов.
Влагозащищенные розетки
Влагозащещенные розетки с высокими показателями защиты IP от воды и пыли. Их можно устанавливать в ванных комнатах и на открытой или условно открытых местах на улице, например во дворе.
В одной из наших последних статей, мы подробно описали — Что такое Степень защиты IPхх, какие они бывают и что означают, обязательно прочитайте.
Эти данные должны быть указаны в инструкции (или на упаковке). Для работ на улице (газонокосилки, дрели) нужна розетка с высокой степенью защиты и с защитной крышечкой.
Розетки со встроенным УЗО
Так же существую розетки со встроенным Устройством Защитного Отключения (УЗО), такие розетки помогут вам спасти собственную жизнь в случаях, связанных с ударом током или внезапных возгораний, вызванных утечкой тока.

Розетки с выталкивателями
Такие предназначены для случаев, когда есть необходимость часто попеременно использовать электроприборы, в одной розетке. Чтоб процесс выдергивания вилки не требовал приложения постоянных усилий на таких розетках есть специальная кнопка, при нажатие на которую, вилка автоматически выталкивается из гнезд и достается свободно.
Розетка с таймером
Розетки с таймером будут удобны семьям с пожилыми людьми или детьми. На них можно запрограммировать включение электроустановочного изделия. Так можно включать, например, чайник. Вы можете регулировать время работы прибора, время его включения и т.д.

Розетка с индикатором напряжения
Розетки с индикатором напряжения, постоянно показывает, есть ли ток в сети или нет.
Розетка с дистанционным управлением
В последнее время, большую популярность и распространения стали получать розетки с дистанционным управлением. В частности GSM розетки, в которую устанавливаются SIM карты и управление идет удаленно, по сотовой сети.
Либо модели подключаемые к Wi-Fi квартиры и управляемые через приложение в телефоне или компьютере.
Эти модели могут работать как сами по себе, независимо, так и быть частью системы умного дома. Через приложение, вы можете настраивать графики работы розетки, время включение, продолжительность. Включать и выключать их, отслеживать параметры потребления электроприборов, подключенных к ней и многое другое.
На этом, пожалуй все, общее представление о том, из чего состоят розетки и какие бывают, вы должны были получить. Если же у вас остались вопросы или вы хотите дополнить статью полезной информацией о типах розеткок, их разновидностях и т.д., обязательно пишите в комментариях к статье, это будет полезно многим!
Устройство розетки. Как бывают виды и типы розеток.
Рубрики
Автоматика и защита
Библиотека электромонтёра
Журналы
Истории из практики
Иструкции для электомонтёров
Книги
Освещение
Программы для электриков
Разные статьи
Расчёты и формулы
Теоретические основы электротехники
Электробезопасность
Электродвигателя
Электропроводка
Поиск по блогу
2017-11-08 12:03
Автор: admin Рубрика: Электропроводка 5 комментариев
Приветствую Вас на сайте электрика.
В сегодняшней статье давайте поговорим об устройстве розетки, а так же рассмотрим их основные виды и типы.
В наше время электрическая энергия используется практически везде. Но для того чтобы неё пользовать нужны специальные устройства. В домашних условиях для пользования энергией мы используем обычные розетки. Это простое устройство даёт нам возможность пользоваться многими электрическими приборами.
Самая главная задача электрической розетки – это создание надёжного электрического контакта сетевой вилки от используемого вами прибора с источником питания. То есть контактами розетки.
Но кроме этого розетки ещё должны быть безопасны для человека. А их устройство должно быть таким, чтобы человек не смог прикоснуться к токопроводящим частям во время пользования этими розетками.
В условиях жёсткой конкуренции на рынке, розетки приобрели очень красивый внешний вид и так же улучшились их показатели в области безопасности.
Но если вы делаете у себя дома ремонт, и захотели заодно поменять и розетки, то для того чтобы купить нужны вам розетки вам нужно обратиться за советом к специалисту.
Ну, или же самому немного разобраться в их устройстве.
Устройство розетки.
Розетка состоит из таких основных частей:
1. Основание розетки – к этому основанию крепятся все остальные детали и механизмы. Делают его обычно из пластмассы или керамики.
Керамическое считается лучше, так как оно не плавится и не горит. Но при монтаже с ним нужно обращаться очень бережно, так как оно хрупкое и может сломаться.
Так же ещё есть и более современные основания, которые сделаны с негорючего пластика со специальными добавками.
2. Суппорт – это своего рода скелет розетки. Он нужен для фиксации розетки в установочном месте (в коробке). Снаружи он прикрывается декоративной рамкой и лицевой панелью. Изготавливают его в основном из металла.
3. Распорные лапки. Основная их задача это жёсткая фиксация розетки, чтобы в момент вытягивания вилки ваша розетка не вываливал из места её установки. Делают эти лапки из металла.
4. Декоративная или монтажная рамка. Служит для прикрытия суппорта и выступает в роли декора. Делают эти рамки в основном из пластика.
5. Верхняя часть розетки. Предназначена для прикрытия токопроводящих частей, и так же выступает в роли декора, как и рамка.
6. Винт для крепления верхней части розетки.
7. Заземляющий контакт. Это очень важная часть в розетке. Дело в том, что существует очень много электрических приборов, на корпусе которых может появиться статическое электричество, и не только статическое.
Например, компьютер или холодильник. Я уверен, что многие у себя дома ощущали это неприятное пощипывание, когда дотрагивались до этих приборов.
А вот если бы у вас всё оборудование было заземлено, то такого бы не случилось. И это я уже не говорю про электрические водонагреватели.
Ведь вы знаете, что корпуса всех электрических водонагревательных приборов должны быть заземлены, или подключены через устройство защитного отключения УЗО.
8. Винтовой зажим для крепления провода. Как вы уже поняли по названию, этот винт нужен для того, чтобы подключить к розетке питание. Так же на рынке в последнее время появились розетки с контактным узлом прижимного типа.
Дело в том, что если розетку эксплуатировать с постоянными нагрузками, то со временем винт для зажима провода может отпуститься. Это приведёт к тому, что контактное соединение начнёт греться, и если вовремя не подтянуть винт, то розетка может выйти со строя.
А вот узел прижимного типа, постоянно прижимает провод с необходимым усилием, и тем самым обеспечивает хороший контакт.
9. Гнездовой контакт. Это тоже очень главная деталь в розетке. В дешёвых розетках обычно этот контакт очень слабый, и поэтому такие розетки служат очень мало.
Понятно дело, что при покупке вы не сможете проверить качество этого контакта. Но в розетках со средней ценовой категорией и выше, этот контакт обычно хороший.
10, 11. Это специальные отверстия для крепления винтами суппорта к монтажной коробке. Обычно при монтаже этими отверстиями пользуются крайне редко.
Типы и виды розеток.
Существует очень много всякого рода розеток. Все их перечислить в одной статье просто не реально. Поэтому я решил выделить только основные.
Розетки различают по типу установки:
1. Внутренние или встроенные. Применяются при монтаже скрытой электропроводки, то есть когда провода прячут в стены. Обычно такие розетки устанавливают в квартирах и домах.
2. Внешние или наружные. Применяются при монтаже наружной электропроводки. То есть когда провода прокладывают по поверхности стен. Обычно такие розетки устанавливают в деревянных домиках, и крепят их на поверхность стены.

Подробнее о типах розеток разных странах смотрите в видео ролике.
По виду розетки делятся: с заземляющим контактом и без заземляющего контакта.
Розетки без заземляющего контакта используются очень давно. В советские времена именно такие розетки устанавливались во всех квартирах и домах.
Но эти розетки и сейчас широко используются. Ведь если заземление не нужно, то тогда и нет смысла переплачивать за него деньги.
Розетки с заземляющим контактом появились немного позже, когда на рынках начала появляться различная бытовая электротехника, требуемая заземления.
Так же смотрите видео ролик про типы розеток, которые используются во всём мире.

Ещё одно полезное видео про то, как выбрать розетку.

На этом у меня всё. Если у вас есть ко мне какие-то вопросы, то задавайте их в комментариях. Я с радостью на них отвечу. Так же не забывайте нажимать на кнопки социальных сетей. Пока.
С уважением Александр!
