Оконечная телевизионная розетка и ее особенности

Оконечная ТВ розетка

На данный момент розетки телевизионные достаточно широко представлены на рынке и находят все более широкое применение. В то же время достаточно часто можно встретить нарекания на их работу и качество телевизионного сигнала, передаваемое такими розетками.

Но в большинстве случаев эти нарекания безосновательны, а низкое качество сигнала связано с неправильным выбором самих розеток. Поэтому дабы самим не разочароваться в этом электроустановочном оборудовании и не выкинуть деньги на ветер давайте разберемся в этом вопросе.

Содержание

• Схемы подключения ТВ розеток
  • Проходная схема
  • Схема «звезда»
• Выбор и подключение оконечных розеток
  • Выбор ТВ розеток
  • Подключение оконечной розетки
• Вывод

Схемы подключения ТВ розеток

Прежде всего давайте рассмотрим возможные варианты схемы подключения телевизионных розеток. Ведь от этого напрямую зависит последующий выбор типа ТВ розеток для монтажа. На данный момент активно используются схемы подключения – проходного типа и по схеме звезда.

Проходная схема

Начнем с реже применяемой, но зато более дешевой и простой в плане монтажа проходной схемы. Суть данной схемы заключается в последовательном соединении всех ТВ розеток с последующим подключением к первой из них антенны.

Проходная схема подключения ТВ розеток

Итак:

• Главной особенностью данной схемы является то, что для каждой последующей розетки предыдущая является источником сигнала. В связи с этим возникают определенные проблемы, связанные как с уровнем падения сигнала, так и с необходимостью снижения уровня отраженного сигнала.
• Дабы выполнить эти требования применяется розетка телевизионная оконечная и проходная розетка. Оконечная розетка устанавливается в конце этого шлейфа, а все остальные ТВ розетки в шлейфе должны быть проходными.
• Главным недостатком такого типа подключения является снижение уровня сигнала на каждой последующей розетке. Так обычно падение уровня сигнала на каждой последующей розетке составляет не менее 13 — 15 дБ.

Обратите внимание! Согласно ГОСТ 28324-89 уровень сигнала должен быть 57 – 83 дБ. То есть даже при максимальном уровне получаемого сигнала установка более двух проходных розеток снизит его уровень ниже предельно допустимых значений. В связи с этим вполне вероятно снижение качества изображения.

• Розетка tv оконечная не является исключением и падение уровня сигнала на ней нечем не меньше. Дело в том, что для снижения уровня отраженного сигнала применяется специальная схема, которая и подавляет этот сигнал. Побочным действием такого подавления является снижение уровня сигнала. Если же ее «выкусить», как предлагают некоторые умельцы, то вполне вероятен эффект наложения изображений разных телевизоров в шлейфе.
• Не недостатком, но весомым ограничением, является невозможность применения проходной схемы для создания цифровой телевизионной сети. В связи с этим tv розетка оконечная и проходная с выходом SAT, предназначенным для спутникового цифрового телевиденья, не будет эффективна. В то же время оконечные розетки активно применяются в цифровом телевиденье, если это единственная розетка, подключенная к ресиверу.

Схема «звезда»

Для реализации так называемой схемы «звезда» кроме непосредственно розеток вам понадобится сплиттер или как его еще называют размножитель сигнала. Цена данного устройства не так уж высока, но зато уровень сигнала во всех розетках будет одинаковым.

Кроме того, в большинстве случаев он поставляется со встроенным усилителем, что позволяет добиться идеального уровня сигнала.

Схема подключения ТВ розеток «звезда»

Итак:

• Для схемы «звезда» наша инструкция рекомендует применять только одиночные розетки. Тем более что их стоимость несколько ниже, чем на другие типы ТВ розеток. Это связано с тем, что в них нет никаких дополнительных схем. Ведь гашение помех происходит в сплиттере и непосредственно в розетке они не нужны.
• Уровень падения сигнала в таких розетках обычно не превышает 1 – 3дБ. И по большому счету это падение связано только с коммутационными процессами. Поэтому если соединение выполнить качественным, то такими потерями можно вообще пренебречь.
• Главным недостатком схемы «звезда» является ее более высокая стоимость и сложность монтажа. Она связана с установкой дополнительной аппаратуры и необходимостью прокладки большего количества телевизионного кабеля. Но как говориться качество требует жертв.

Обратите внимание! При монтаже телевизионной сети по схеме «звезда» не рекомендуется прокладывать телевизионные кабели в одной штробе. Кроме того, желательно телевизионные кабели отделить от силового оборудования. Ведь силовые провода могут не только давать помехи, но и при своем повреждении испортить всю телевизионную сеть, а в самом плохом случае и все подключенные телевизоры.

Выбор и подключение оконечных розеток

Как видите, просто разобравшись в схемах подключения ТВ розеток мы определились где и когда применяется розетка оконечная телевизионная и в чем ее отличие от ТВ розеток других типов. Теперь осталось определиться на что обратить внимание при выборе и как выполняется подключение таких электроустановочных устройств.

Выбор ТВ розеток

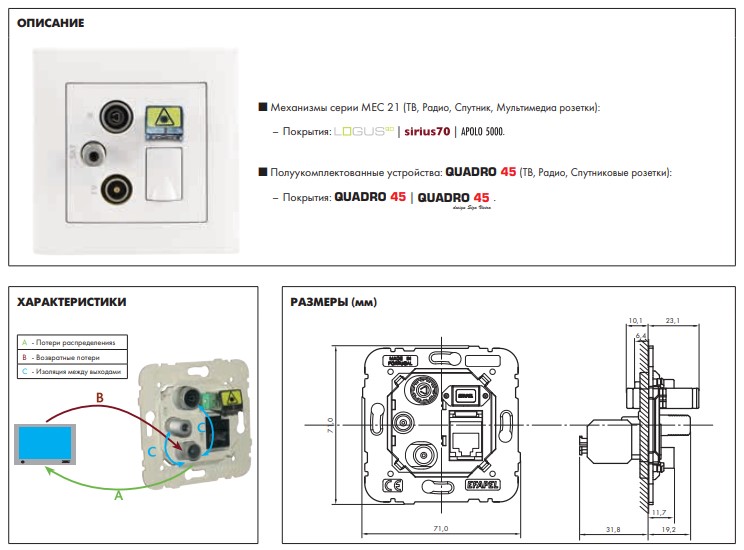

Прежде всего давайте определимся с теми параметрами на которые следует обратить внимание при выборе оконечной ТВ розетки. О некоторых из них мы уже говорили выше, но теперь остановимся на них подробнее.

Как выбрать ТВ розетку

Итак:

• Каждая розетка имеет определенный уровень падения сигнала на входе. Это обусловлено как коммутационными процессами, так и способом крепления провода к розетке. На данный момент применяются винтовой и зажимной способ и какой из них лучше определённо сказать нельзя. А вот на уровень потерь обратить внимание можно обычно падение уровня сигнала составляет порядка 1 – 3дБ.
• Но как мы уже упоминали оконечная розетка содержит так называемый фильтр. На нем падение уровня сигнала значительно выше и обычно колеблется в пределах 10 – 15дБ. Если это значение ниже, то качество данного фильтра должно вызвать у вас вопросы.
• Как известно видео и аудио сигналы могут передаваться в большом спектре частот, который ограничен стандартами. Так наиболее распространенным является EN50083­7. Он регулирует параметры в диапазоне частот 30 – 2150МГц. Наш ГОСТ Р 52023 определяет параметры в пределах от 40 до 1000МГц. А вот стандарт DOCSIS v.2.0 распространяется на частоты от 47 до 862МГц. Обычно диапазон частот ТВ розетки отвечают одному из этих стандартов.
• Ну и последним параметром на который стоит обратить внимание это надежность креплений и внешний вид розетки. Использованием некачественного пластика часто грешат малоизвестные производители. Кроме того, обратите внимание на понятность для вас способа крепления кабеля. Ведь многие известные производители выпускают розетки с облегченным, но «замудренными» способами монтажа.

Подключение оконечной розетки

Ну и наконец подойдет к вопросу подключения оконечных ТВ розеток. Выполнить это действие вполне возможно своими руками и особых познаний для этого не потребуется. Да и специальный инструмент тоже.

Подключение ТВ розетки

Итак:

• Для подключения прежде всего зачищаем кабель. Как это правильно делать вы можете увидеть на фото.
• Теперь непосредственно на розетке откручиваем зажимные винты. Вставляем кабель и проверяем что оплетка не соприкасается с центральной жилой. После этого зажимаем кабель. На этом подключение окончено.
• Некоторые производители постарались максимально облегчить монтаж розетки. Для этого существуют разнообразные зажимные крепления. Так производитель Legrand предлагает ТВ розетки с зажимом на основе откидывающегося замка, некоторые предлагают пружинные зажимы и так далее. Описать каждый из них практически не реально. Но все они основываются на надежном закреплении отдельно оплетки кабеля и отдельно центральной жилы.

Вывод

Оконечные ТВ розетки достаточно просты в монтаже и не требуют специфических знаний. Но для достижения высокого качества картинки крайне важно правильно выбрать саму розетку.

Ведь некоторые оконечной считаю одиночную розетку, что приводит к ошибкам в выборе и последующим мучениям из-за низкого качества изображения. Поэтому прежде чем покупать ТВ розетку убедитесь, что именно она вам нужна и что ее параметры соответствуют требуемым.
