Розетка тв подключение: Подключение ТВ кабеля к розетке

Содержание

Монтаж, установка и подключение ТВ розетки

В современной квартире или частном доме, как правило, уже давно пользуются двумя или более телевизорами. Старый отечественный телевизионный антенный кабель, марки РК-75 (черный кабель, идущий от распределительного щитка в большинстве старых квартир) если ещё и используется, то давно утратил свои заявленные технические характеристики. Качество сигнала в нем значительно ухудшается, отсюда появляется «снег на экране», изображение в телевизоре будет реагировать на помехи (наводки) от различных бытовых электроприборов. Подключаться к старому телевизионному кабелю на входе в квартиру, например, кабелем RG-6 кабельного телевидения не советую (зачастую при монтаже кабельного телевидения монтажники, чтобы сэкономить время любят подключаться к старому советскому кабелю, уже проложенному по квартире), по причине большого затухания. Правильным и целесообразным решением будет прокладка по дому или квартире нового телевизионного антенного кабеля, с разводкой по комнатам в местах возможной установки телевизора в будущем.

Так как в большинстве случаев ремонт делается с расчетом от нескольких лет до «на всю жизнь», то лучше приобрести качественный ТВ кабель, например SAT 703 или аналогичный кабель, применяемый в спутниковом телевидении. При покупке кабеля будьте осторожны, в продаже встречается очень много китайских подделок!

При монтаже сигнального антенного кабеля вдоль стены следует избегать близкого соприкосновения с силовыми линиями электропроводки. Лучше всего расположить кабель параллельно на расстоянии друг от друга не менее 10 см. Правда, современные телевизоры имеют фильтры от наводок в бытовой электрической сети, и все меньше становится «излучающих» приборов в быту, то от данного требования можно отступить, выполнив монтаж более плотным.

Схемы подключения ТВ розеток

 Схема подключения телевизионных розеток, приведенная в каталоге продукции компании

Schneider Electric

Ввод антенного кабеля в квартиру или частный дом один, а телевизоров в современной семье 2-3 и более. Поэтому для разводки ТВ сигнала используют специальное разветвительное устройство, которое называется — сплиттер, у которого один вход и может быть 2-3-4 выхода.



Если в квартире или частном доме всего одна антенна и несколько телевизоров, то чтобы не устанавливать персональную комнатную антенну под каждый телевизор, применяют так называемый телевизионный разветвитель сигналов — сплиттер.



Подключение ТВ розеток по схеме «звезда»



Схема подключения телевизоров звездой, с помощью ТВ сплиттера



Сплиттер (разветвитель, антенный делитель или телевизионный краб) — делит сигнал на равные части и передает его на входы устройств (оконечных ТВ розеток, телевизоров), обеспечивая одинаково качественное изображение на всех подключенных устройствах. Такое оборудование особенно необходимо в многокомнатных квартирах и домах с несколькими телевизорами.



Если сигнал в антенне или в кабельной сети вашего провайдера достаточно сильный, то можно обойтись без специального усилителя ТВ сигналов и развести сигнал на несколько ТВ розеток. В противном случае нужно позаботится о приобретении дополнительного антенного усилителя, предварительно зарезервировав место под усилитель с блоком питания в сигнальной распределительной коробке. Антенный усилитель, если в нем есть необходимость, подключается к антенне входом, а выходом далее на телевизор, сплиттер или сумматор. В нашем случае (см. схему) он ставился бы до сумматора.

Подключение нескольких телевизоров через сплиттер по схеме «звезда» наиболее широко применяется из-за ряда преимуществ:

  • антенные кабели выходят из одного места, что удобно при монтаже сигнальной распределительной коробки;
  • минимальное затухание сигнала;
  • при неисправности одной из сигнальных линий или розеток остальные продолжают исправно работать в штатном режиме.

Пожалуй, из минусов построения домашней телевизионной сети по схеме «звезда», является лишь большой расход антенного кабеля, но так как ремонт, как правило, делается на несколько лет без возможности что-то исправить в дальнейшем, лучше не экономить на длине антенного кабеля и его качестве, а тщательно все спланировать заранее.

Вообще подключение электронных устройств «звездой» много где применяется и к примеру является базовой топологией подключения компьютерных сетей (ЛВС), а также широко применяется при проектировании современной электросети.



Подключение ТВ розеток по проходной схеме



Проходная схема подключения TV розеток



Проходная схема подключения ТВ розеток подразумевает их последовательное соединение в группу. Для ТВ розеток Шнайдер серии Unica количество проходных розеток в схеме должно быть не более трех, так как в каждой проходной розетке вносится определенное затухание сигнала. Последняя розетка, подключенная последовательно по проходной схеме должна быть оконечной. На рисунке выше представлена комбинированная схема (одиночное и проходное подключение вместе) подключения телевизионных розеток, поскольку слева от выхода сплиттера подключена обычная одиночная ТВ розетка (ТВ1), а справа три проходных розетки (ТВ2,ТВ3,ТВ4) плюс оконечная в конце (ТВ5).

В каталоге электротехнической продукции фирмы Schneider Electric (Шнайдер Электрик) приведена схема подключения ТВ розеток где максимально можно развести 10 телевизионных розеток, при условии что сигнал в ТВ линии довольно сильный. При проектировании схемы распределения ТВ розеток данным способом вы можете сэкономить в деньгах на антенном кабеле. У данного способа монтажа TV розеток есть и свои минусы: обрыв или некачественный контакт в первой проходной TV розетке, лишит сигнала всех последующих розеток; по крайней мере у фирмы Шнайдер Электрик проходные и оконечные TV розетки стоят дороже обычных одиночных.



Типы встречающихся ТВ розеток


Существует три типа телевизионных розеток:

  • оконечные — применяются при проходной разводке ТВ розеток в качестве последней розетки в «шлейфе», то есть в конце;
  • проходные — рассчитаны на схему разводки по типу — «шлейф», устанавливаются в начале и в середине «шлейфа»;
  • одиночные — или как их ещё называют простые ТВ розетки, подключаются (через антенный кабель) напрямую к сплиттеру по схеме «звезда».



Установка, монтаж и подключение ТВ розетки



Далее на фото показан монтаж на примере ТВ розетки Schneider Electric MGU5.462.18ZD, это одиночная (простая) TV розетка.

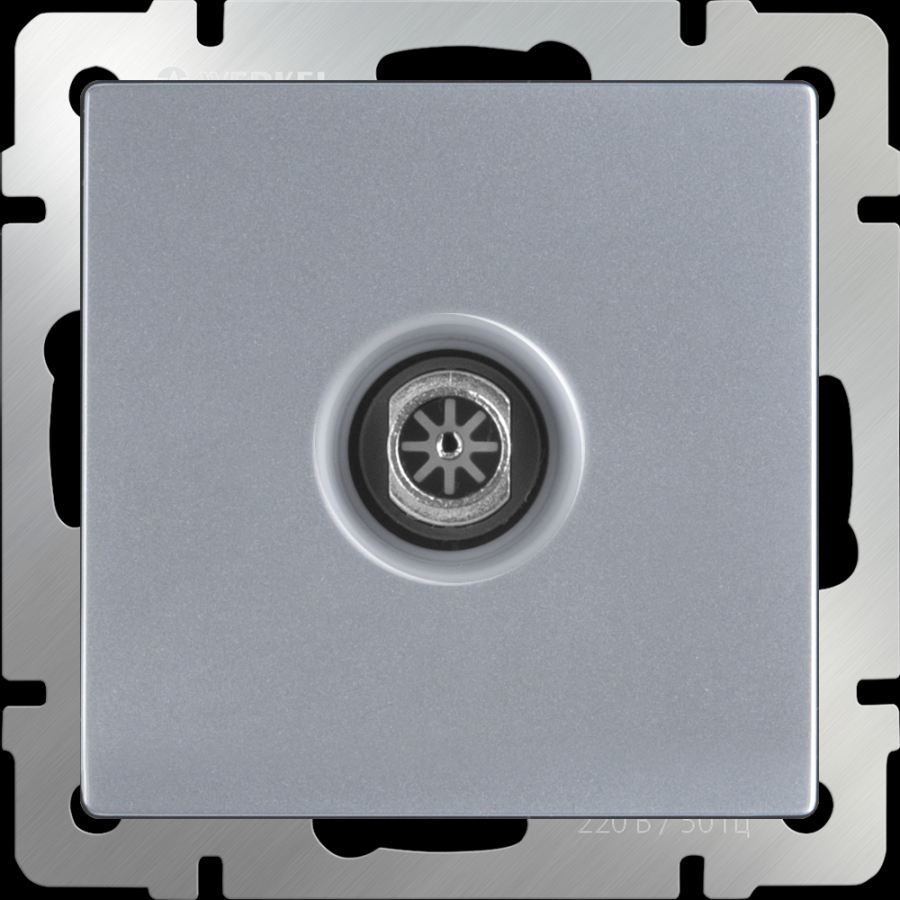

Внешний вид одиночной ТВ розетки

Согласно инструкции по установке ТВ розетки, нам рекомендуется оставить 15 сантиметров антенного кабеля, выступающего из монтажной коробки.

Удалим часть внешней изоляции кабеля, оставив только экранирующую оплетку и центральную жилу, как показано на фото.

Снимем лицевую панель и ослабим прижимной винт, обеспечив свободный проход кабеля в отверстие для ввода кабеля (см. фото ниже).

 ТВ розетка, вид снизу (со стороны ввода кабеля).

Специальное отверстие, для визуального контроля соединения центральной жилы кабеля.

Далее, вставляем наш кабель в отверстие по стрелке до упора и зажимаем его прижимным механизмом с помощью поворота винта, без лишних усилий, но так, чтобы кабель не болтался.

Теперь, до установки ТВ розетки в монтажную коробку, для надежности, неплохо было бы с помощью тестера прозвонить розетку на отсутствие короткого замыкания «экрана» (оплетки) с центральной жилой. Это делать не обязательно, но лишний раз лучше проверить.

Аккуратно, не перегибая кабель, вставляем ТВ розетку в монтажную коробку и фиксируем ее винтами. Одеваем и защелкиваем лицевую панель розетки. Теперь до того, как окончательно зафиксировать винты и надеть рамку на розетку, неплохо было бы ее выронить горизонтально с помощью строительного мини уровня.

После закрепления декоративной рамки, установка ТВ розетки завершена.

Добавить комментарий

Как подключить тв розетку schneider. Установка и подключение тв розетки в блоке

Жизнь современного человека трудно представить вне влияния телевидения в целом, и в частности без телевизора. Последний определяет не только его потребность быть в курсе всех событий в мире, но и уровень комфорта. Будь то просмотр новостей, кино или шоу, все превратилось в некий ежедневно обязательный ритуал получения ауди и видео информации, в высоком качестве разрешения.

И, несмотря на стремительный рост компьютерных технологий, казалось бы, способных вытеснить телевизоры, последние по-прежнему остаются в наших домах. Здесь нет никакого секрета, лишь постоянное совершенство качества изображения и внедрение новых сервисов позволяют производителям ТВ, оставаться «на плаву» в мире цифровой техники.

Давайте вспомним недалекое прошлое, где весь подъезд подключался на одну общую телевизионную антенну, а жильцы в квартирах воспринимали, тянувшийся по полу кабель до телевизора в зале, как неустранимую проблему. Естественно говорить о нормальной эстетике квартиры, было нельзя, так как кабель в лучшем случае был частично спрятан за мебелью. Чаще он лежал просто скрученный в бухте, что создавало неудобство жильцам совершать уборку и проблему передвижения для малых и старых домочадцев.

Но, пожалуй, главное неудобство использования общего антенного кабеля, состояло в его уязвимости от внешнего физического воздействия. Его случайно можно было задеть ногой или предметом, и тогда сразу исчезала картинка на экране. Единственным спасением от такой неприятности, была укладка кабеля антенны под деревянный плинтус, в том числе и на него. Лишь позднее появились пластиковые плинтуса с кабель каналом.

Почти в каждой современной квартире, помимо других цифровых устройств, к примеру, компьютер или аудио системы, уже насчитывается более чем 2 телевизора. Именно поэтому неразумно опутывать всю квартиру кабелями, ведь это уже не производит ни какого восторга, а лишь создает массу неудобств.

Как уже упоминалось, самым оптимальным решением проблем вездесущих проводов, спрятать их в специальный канал пластиковых плинтусов. В крайнем случае, допустимо проштробить в стенках борозды, вложить все кабеля и заделать их, и только возле стоящих ТВ приемников сделать аккуратный вывод в специальную розетку под антенну.

Типы телевизионных розеток

Делая предварительный обзор типов розеток для ТВ, обозначим первый главный признак, согласно которому все розетки в квартире (ТВ и силовые) должны быть одной серии. Так легче будет формировать дизайн интерьера.

Например, вы устанавливаете их в одном блоке. Естественно вы не купите силовые розетки белого цвета, а tv серого. Все должно быть одного цвета и одной серии (фирмы производителя). В противном случае их просто не установишь под одну рамку.

Их установка, а ровно, как и других (сетевых и телефонных) идентична, поскольку у них один и тот же подрозетник. Есть лишь небольшие исключения по способу монтажа, и эти нюансы необходимо знать.

Мы говорим о типах, значит, следует первоначально выяснить, сколько их, ведь не исключена путаница. На самом деле, существует всего 3 типа ТВ розеток: простые, окончательные и проходные. В действительности подключение ТВ розетки любого типа не вызовет сложностей, они различаются между собой только способом монтажа.

Простые (одиночные), иногда называемые индивидуальными, подключаются с помощью сплиттера. Это является одним существенным недостатком такого соединения, поскольку не исключена потеря сигнала и может наблюдаться нечеткое изображение картинки на экране.

Окончательные – такой тип розеток говорит сам за себя, они предназначены в качестве конечного узла сети. Для них характерно высокая четкость сигнала, и отсутствие искажений за счет волнового сопротивления, которое равно 75 Ом.

Последний тип ТВ розетки это проходные которые предназначены для принятия сигнала и передачи его дальше на другие точки подключения. Название говорит само за себя. В данном устройстве имеется два гнезда (вход и выход), где на вход подключается телевизор, а на выход подключается провод идущий к другой точке. Особенностью подключения данного типа розеток является то что завершающей точкой (последней) в цепочке из проходных должна быть окончательная ТВ розетка.

В чем отличие между простой и окончательной розеткой?

Допустим, вы хотите подключить несколько телевизоров по схеме звезда. Для этого можно использовать простые либо окончательные розетки. Разницы между ними нет, и все будет исправно работать, если в каждую розетку будет подключен телевизор. Но если хотя бы одна из них будет пустой (к ней не будет подключен телевизор) использование одиночных (простых), повлечет за собой искажения картинки экрана, выраженные в частых повторах.

Причиной тому является отсутствие у обычных розеток волнового сопротивления, в то время как окончательная имеет сопротивление 75 Ом. При подключении телевизора ее сопротивление воздействует на сопротивление линии, выравнивая его.

Схемы подключения ТВ розеток

Теперь рассмотрим схемы подключения, ведь их также может быть несколько. Мы упомянули об устройстве под названием сплиттер. Далеко не все понимают и знают, что это такое. В общем случае такие приборы, напоминающие простые коробочки, предназначены для разделения сигнала. Аналогично телефонным линиям, при передаче цифровых электрических сигналов необходимо производить их разделение.

Принцип его действия заключается в делении сигнала на равные сегменты (пакеты) и передачу каждого из них на вход телевизионных розеток. Он устроен так, что все потребители телевизионного сигнала, независимо от их количества, получают изображение одинакового качества. Таким образом, если у вас несколько телевизоров и один общий приемник телевизионного радиосигнала, правильно использовать сплиттер, вместо того чтобы снабжать каждый ТВ персональной комнатной антенной.

Подключение осуществляется двумя способами:

  • — по схеме «звезда» путем замены старого и прокладки нового кабеля по всей квартире через сплиттер;
  • — используя схему подключения шлейфом.

Закономерный вопрос, как подключить тв розетку, самостоятельно, и в чем из преимущества каждой схемы?

Давайте разберёмся с каждой из них. Схема типа «звезда» использует сплиттер (разветвитель и усилитель сигналов), устанавливается на входе в квартиру основного кабеля с лестничной клетки. Путем разводки на нужное количество телевизоров происходит подключение антенных проводов.

В случае же использования шлейфа, основной кабель прокладывается до любого телевизионного прибора, и далее путем разводки непосредственно на розетке осуществляется отвод на другое устройство. На практике это выглядит как разветвление кабеля на две части.

Подключение тв розетки по схеме «звезда»

Очень часто применяется в настоящее время, так как благодаря сплиттеру обладает рядом эксплуатационных преимуществ:

  1. 1. Телевизионный кабель от всех приборов сосредоточен в технически защищенном узле, что важно для монтажа и последующего контрольного осмотра;
  2. 2. Сигнал практически не угасает;
  3. 3. Обеспечивается бесперебойная передача пакетов сигнала на другие устройства ТВ, даже если один из них вышел из строя.

Подключение тв розетки шлейфом

Такой вид соединения иначе называется шлейфом. Телевизионные розетки при соединении шлейфом могут быть только проходными, а последняя – оконечной.

Конечно по такой схеме сигнал на первом телевизоре будет более качественным, чем на последнем. Однако этим фактором можно пренебречь, так как сила кабельного сигнала настолько высока, что в состоянии снабдить все ТВ-точки. Наряду с этим современные телевизоры дополнительно оснащены схемой усиления и регулировки силы сигнала в автоматическом режиме.

В случае такого планирования распределения телевизионных розеток появляется возможность экономии на антенном кабеле.

Однако у схемы подключения шлейфом есть и некоторые недостатки:

  • отсутствие качественного контакта в розетке № 1 и обрыв кабеля сделает невозможным поступление сигнала на последующие точки;
  • чаще всего проходные и оконечные телевизионные розетки по стоимости превосходят обычные.

Монтаж и подключение проходной розетки

В качестве примера можно рассмотреть монтаж телевизионной розетки фирмы Schneider Electric, который указан на фото.

Внимание! Суть данной работы заключается в подключении двух плазм к одному кабелю. На фото указано подключение окончательной розетки по проходной схеме (шлейфом). Почему именно такой розетки сейчас объясню.
При закупке аппаратуры заказчик мои требования и рекомендации не услышал и вместо проходной розетки, купил обычную конечную. После увиденного договорились с ним так, если качество изображения будет плохим, он тогда купит все что нужно. Поэтому в качестве эксперимента я подключил к одному входу окончательной розетки два tv кабеля (вторая плазма расположена за стеной). Но как ни странно после такого подключения все было нормально (может потому что расстояние до второй точки небольшое). Качество сигнала отличное. Оба телевизора работают без замечаний. Картинка не искажается и изображение не снежит.

В первую очередь, необходимо оставить запас антенного кабеля, часть которого выступает из монтажной коробки. Затем удаляется участок изоляции на кабеле, а центральная жила и экранирующая оплетка остается, что также указано на фотографии.

Далее снимается лицевая панель и несколько откручивается прижимающий винт, чтобы кабель можно было свободно провести через специальное отверстие.

По направлению стрелок кабель вставляется до упора, после чего прижимается посредством закручивания зажимающего винта. При этом важно чрезмерно не пережимать кабель, но в то же время он должен быть в достаточной мере зафиксирован. Со вторым концом необходимо проделать такие же действия.

Перед монтажом телевизионной розетки в коробку внимательно осмотрите участок крепления провода на отсутствие в этом месте короткого замыкания оплетки с главной жилой.

Розетка монтируется в коробку аккуратно, без перегибов на участках кабеля, а затем закрепляется винтами. После этого надевается и фиксируется на специальные защелки ее лицевая панель. С помощью строительного уровня розетка выравнивается по горизонтальной оси, а затем окончательно прикручивается крепежными винтами и закрывается рамкой.

Понравилась статья — поделись с друзьями!



Розетка TV-R-SAT одиночная 1.5ДБ подключение-звезда Алюминий Valena Legrand 770135

Розетка TV-R-SAT, одиночная (770135), 4-862МГц / 87,5-108МГц / 950-2400МГц, ≤ 1,5 дБ, топология сети «звезда», IP20; Цвет Алюминий; Серия Valena; Производитель: Legrand

  • розетка ТВ — радио — спутник, одиночная
  • механизм быстрого подключения, не требуется зачистка проводящей части кабеля

Розетка кабельная TV-FM-SAT. Подключение ТВ-штекеров 9,5мм. Установка в сети вида «звезда» , Не использовать в сетях вида «шлейф».

Рекомендации:

Для комплектации использовать однопостовые или многопостовые рамки Valena (Legrand). Монтаж в установочную коробку, на винтах или захватах. Рамки и коробки в комплект не входят.

Монтаж:

Для сетей вида  «звезда». Не использовать в качестве оконечной в сети вида «шлейф».



Технические характеристики:

  • Тип: Телевизионные розетки
  • Комплектация: механизм с накладкой, без рамки
  • Установка: встраиваемые
  • Количество гнезд: 3
  • Частота:
    • TV-штекер: 4-862 МГц
    • R-гнездо: 87,5-108 МГц
    • SAT (IF + IF 2): 950-2400 МГц
  • Затухание: ≤ 1,5 дБ
  • ТВ-штекер 9,5мм
  • Монтажные лапки: есть
  • Степень защиты: IP20 (для сухих помещений)
  • Температура хранения и эксплуатации: от -5оС до +40оС

Legrand Valena — безопасность и надежность, проверенная временем!

Приятный дизайн, качественные механизмы, богатейший функционал, приемлемые цены. Это одна из самых удачных разработок Legrand.

Подробнее о серии Valena здесь: Лучшие бренды розеток и выключателей 2015

Розетка TV-R-SAT одиночная 1.5ДБ подключение-звезда Алюминий Valena Legrand
Изображения и характеристики данного товара, в том числе цвет, могут отличаться от реального внешнего вида. Комплектация и габариты товара могут быть изменены производителем без предварительного уведомления. Описание на данной странице не является публичной офертой.

Розетка TV-R-SAT одиночная 1.5ДБ подключение-звезда Алюминий Valena Legrand — цена, фото, технические характеристики. Для того, чтобы купить Розетка TV-R-SAT одиночная 1.5ДБ подключение-звезда Алюминий Valena Legrand в интернет-магазине prestig.ru, нажмите кнопку «В КОРЗИНУ» и оформите заказ, это займет не больше 3 минут. Для того чтобы купить Розетка TV-R-SAT одиночная 1.5ДБ подключение-звезда Алюминий Valena Legrand оптом, свяжитесь с нашим оптовым отделом по телефону +7 (495) 664-64-28

  • в наличии Щелковская. Пункт самовывоза
  • ожидается Щелковская. Магазин
  • ожидается Удаленный склад (доставка +2 дня)
Цвет серебристые
Материал пластик
Степень защиты IP20 (для сухих помещений)
Монтаж встраиваемые

Установка телевизионной розетки Legrand

Установка ТВ розетки Легранд позволяет подключать телевизионный кабель напрямую. Когда провод вставляется в разъем, клеммы автоматически его зажимают. Это обеспечивает высокое качество сигнала и передачу изображения без помех.

Как установить телевизионную розетку Легранд

Качественный монтаж предполагает, что у мастера есть минимальный навык работы с электротехникой. Нужно уметь пользоваться инструментом, и понимать, как снимать изоляцию и подсоединять провода. Для тех, кто не знает, как установить телевизионную розетку Legrand, мы приводим правильную последовательность действий.

  • Подготовить механизм к установке: снять упаковку и убрать переднюю панель;
  • Приготовить телевизионный провод. Для этого нужно удалить изоляционный слой, сделать скрутку и убрать лишнюю изоляцию. Должно получиться так:
  • Вставить кабель в розетку и закрепить его зажимом. Закрутить винт.
  • Осторожно установить корпус в подрозетник, закрепить декоративную панель. Готово! Установка антенной розетки Legrand закончена.

В идеале, медная жила должна выступать на 0,5 см, а небольшая часть экрана тоже была оголена.

Внимание: проконтролировать качество подсоединения можно визуально — для этого предусмотрено небольшое сквозное отверстие. Однако надежнее будет воспользоваться тестером.

Как установить ТВ розетку Легранд Валена, если у вас несколько телевизоров?

Если в квартире одна антенна и несколько телевизоров, можно использовать сплиттер. Так называется оборудование, которое делит сигнал поровну между несколькими принимающими устройствами. Тогда схема подключения будет такой:

Преимуществ несколько:

  • провода выходят из одного места, а это облегчает монтаж;
  • уровень затухания — минимальный. Видеоизображение остается четким сразу на нескольких экранах;
  • если одна из сигнальных линий повредится, это не повлияет на функционирование всей системы.

Помните, что для подключения каждого ТВ нужна своя розетка. О том, как правильно ее монтировать, мы рассказали выше. Чтобы видеотрансляция оставалась качественной, может потребоваться усилитель. Создавая проект, не забудьте предусмотреть под него отдельное гнездо: это сэкономит ваши силы и время.

Как подключить ТВ розетку | Строительный блог

Продолжаю рассказывать про электрику в квартире, а также про различные виды розеток. Сегодня поговорим о том — как подключить телевизионную розетку или  антенную розетку, но правильнее называть сокращенно «ТВ» розетку. Такие розетки устанавливаются рядом с обычными электрическими и интернет розетками, немного подробнее можно почитать в статье – розетки под телевизор. Сегодня пошаговая инструкция установки именно ТВ розетки, немного погодя напишу про интернет розетку …

У меня в стене уже заложен ТВ кабель, я его закладывал на уровне проектирования розеток (чернового ремонта), немного писал в статье – розетки для кухни. Также у меня установлены и подрозетники (про установку писал здесь). То есть все готово, кабель заведен в подрозетник, осталось установить только ТВ розетку!

ТВ розетка у меня фирмы Lezard, будем устанавливать именно ее. Считаю что эти розетки отвечают требованиям цена – качество.

Установка ТВ розетки

1)      Раскручиваем розетку, нам нужно снять пластиковый корпус

2)      Сзади у розетки мы видим два крепления, один для центрального провода, второй для так называемого экрана. Именно к этим контактам и будет присоединяться розетка.

3)      Теперь нам нужно очистить сам ТВ кабель, нужно делать это очень аккуратно, чтобы не повредить экран. Для этого берем обычный канцелярский нож, и делаем надрез – НЕ ГЛУБОКИЙ, прорезаем не до конца, а как бы намечаем круг. Дальше пластиковая обмотка сама отвалится, просто ломаем ее руками.

4)      В итоге у нас получается очищенный ТВ кабель, теперь нам нужно отчистить экран и отрезать лишнюю изоляцию от центрального провода. Далее немного срезаем центральную изоляцию все тем же канцелярским ножом, вот фото.

5)      После этого вставляем кабель в розетку, центральный провод в центральное крепление, а «экран» в свое крепление. Все закручиваем должно быть закреплено хорошо, чтобы не было никаких люфтов.

6)      Далее устанавливаем ТВ розетку в подрозетник и закручиваем болты крепления.

7)      Одеваем пластиковую крышку, подключение ТВ розетки закончено, теперь можно вставлять удлинитель и проверять работу

Ребят может быть не все толком рассмотрели, в видео все подробнее описано, так что смотрите — ПОЛЕЗНО!

Подключение ТВ розетки видео

На этом все, думаю статья была вам полезна, читайте наш REMO-BLOG

Кабель для подключения телевизора к антенной розетке. Проходная розетка тв: как выполняется установка

Основное отличие, характеризующее телевизионную розетку, от электрической розетки служит строение кабеля подключаемого в изделие. Коаксильный кабель состоит из одной цельной жилы, заключенной в плотную изоляцию с экраном из фольгированного метала и тонкой стальной проволоки, поверх вся конструкция закрыта внешней защитной оболочкой из изоляции ПВХ.

Важно: экран в коаксильном кабеле, также называемым несимметрично экранированным, несет функцию защиты от высокочастотного сигнала в окружающее пространство. Он предотвращает от помех, к которым чувствителен принимаемый объектом сигнал. Кроме этого защитный экран служит вторым проводником для обеспечения протекания по кабелю высокочастотного тока.

По своему функциональному предназначению телевизионные розетки подразделяются на три основных типа – это:

  • одиночные розетки, их сопротивление отличается незначительным значением внутреннего сопротивления;
  • проходные, устанавливаются в середине щлейфа, к этим розеткам кабель подключается с двух сторон,
  • конечные для них характерна большая величина внутреннего сопротивления;

Одиночные розетки относятся к простому типу и считаются обычным электроустановочным изделием, служат для присоединения телевизионного приемника. Работа осуществляется через сплитер или краб от одной антенны.

Проходная розетка служит для подключения двух или нескольких телевизоров, подключение происходит за счет разделения телевизионного сигнала для каждого телевизора. Работа изделия строится за счет подвода одного кабеля от антенны, другой кабель отходит от розетки и направляется к телевизору.

Оконечная розетка используется для завершения многорозеточной телевизионной сети. Основные характеристики внутреннее волновое сопротивление большой величины до 75 Ом, оно равно волновому сопротивлению в телевизионной линии, благодаря этому снижается отрицательное воздействие телевизионных приемников друг на друга, как следствие повышение качества телевизионного сигнала, улучшается картинка телевизионного изображения.

Рис..№1.Лицевая панель телевизионной розетки

Рабочие частоты характерные для комбинированных розеток

Телевизионный приемник (ТВ) работает при частотах от 5 до 862 МГц.

Радиоприемник ( FM ) его диапазон от 87,5 до 108 МГц.

Спутниковое телевидение ( SAT ) от 95 до 2400 МГц.

Схема оконечной розетки «звезда» — TV-RD-SAT, концевые или оконечные розетки применяются для улучшения качества изображения для избавления от помех, переключение каналов на одном телевизоре не сказывается на изображении другого TV-приемника.

Особенности конструкции телевизионных розеток

Современные ТВ-розетки

В настоящее время созданы конструкции телевизионных розеток, объединяющих различные функции – это подключение телевизионного потребителя (TV ) , радиоточки (FM ) и спутникового (SAT ) приемника.

По схемам: TV RD SAT ; TV FM SAT ; Т V RD , на три и два выходных коннектора, розетка, включающая в свою маркировку аббревиатуру RD , выполняет функцию оконечной розетки. Подключение осуществляется согласно топологии «звезда» и «шлейф»

Особенности устройства телевизионных розеток

Современные ТВ-розетки в своей конструкции подразумевают наличие основного пружинного или винтового клеммного контакта для подключения центральной жилы телевизионного кабеля. Вспомогательная клемма (специальная скоба) служит для присоединения экранирующей оплетки. Проходные розетки имеют две пары клемм для присоединения приходящего и отходящего кабеля.

Современные розетки от Легран, АВВ и других европейских брендов при подключении не требуют дополнительной подготовки телевизионного кабеля, достаточно вставить оголенную жилу в контактную клемму и она автоматически зажмет ее, основную проколов изоляцию и зажав кабель. Соединение получается очень надежным.


Рис. №2. Подключение современных розеток.

Схема «звезда»

Телевизионная розетка для этой схемы используется с одним входом и несколькими выходами на 2; 3; 4 выхода. Входной сигнал должен иметь достаточную мощность, чтобы обеспечить хороший телевизионный сигнал, иначе изображение последнего телевизионного приемника будет желать лучшего качества.

Рис. №3. Схема «звезда».

Для усиления сигнала применяется телевизионный усилитель, который обеспечит увеличение мощности сигнала, его рекомендуется устанавливать рядом с источником телевизионного сигнала, непосредственно в распределительном щите или рядом с входом вводного телевизионного кабеля в квартиру.

Рекомендация: при монтаже телевизионной схемы «звезда». Нельзя прокладывать рядом отходящий и входящий кабеля, могут появиться помехи, снизится качество телевизионного сигнала. Схема «звезда» оптимальный вариант для подключения цифрового телевидения. NV-приемники присоединяются с помощью маршрутизатора, функцию, которого может выполнять цифровой разветвитель или концентратор. Это может быть приставка SD приемник САМ-модель он подойдет для приема IPTV-сигнала.

Схема (проходная) «шлейф»

В схеме используются последовательно присоединенные проходные розетки и оконечная розетка. В схеме практически отсутствует ухудшение качества сигнала, качество зависит от правильности присоединения телевизионного кабеля к F-разъему. Использование этого подключения дает возможность присоединить три телевизора от проходных розеток и еще два от одиночной (индивидуальной) и от тупиковой розетки.

Рис. №3 Проходная схема соединения телевизионных розеток.

Разводка схем «шлейф» и «звезда» осуществляется через сплиттер, который служит разделителем ТВ и SAT-сигнала на одинаковые части без потери качества сигнала, также сплитер используют в качестве сумматора сигнала. Кроме сплитера аналогичную функцию исполняет разветвитель ТАР, он делит сигнал на несколько выводов. Разветвители, используемые для телевизионных приемников используют рабочую частоту 1Гц, устройства, выполняющие аналогичную функцию для спутниковых приемников, обладают частотой до 2,5ГГц.

Пишите комментарии,дополнения к статье, может я что-то пропустил. Загляните на , буду рад если вы найдете на моем еще что-нибудь полезное.

Розетки ТВ Легранд получили широкое распространение в нашей стране. Их отличает неплохой уровень качества и вполне разумные цены.

В то же время, такие розетки имеют богатый набор характеристик, который несведущего человека может поставить в тупик. Поэтому, если вы уже определились с фирмой производителем, давайте научимся правильно выбирать телевизионные розетки. Кстати, описанные нами правила подойдут при выборе телевизионных розеток любых других производителей.

Прежде всего, давайте определимся с видами телевизионных розеток и сферой их применения. Вы удивитесь, но существуют разные типы розеток, предназначенные для разных схем. Это могут быть одиночные или обычные розетки, проходные и оконечные.

Применение розетки, не соответствующей схеме подключения, приведет к снижению качества сигнала. Поэтому, на первом этапе давайте разберемся с вариантами схем подключения.

Схема звезда

Одиночная розетка Легранд ТВ предназначена для установки при подключении по схеме звезда.

Производитель тип подключения называет топологией. И такой тип розеток может применяться только при топологии звезда.

Особенность данного типа соединения заключается в том, что кабель от антенны или другого источника сигнала, приходит на так называемый множитель — или как более правильно его называть, сплиттер.

В этом устройстве сигнал разделяется на необходимое количество без потери его качества.

К сплиттеру подключаются кабели, которые распределяют сигнал на каждую отдельную розетку.

Существует два типа множителей сигнала.

Одни способны пропускать напряжение усилителя, вторые на это не способны.

Но прежде чем разбираться с этим вопросом, давайте определимся: а нужен ли нам вообще усилитель.

Усилитель — это устройство, которое подает напряжение 5, 10 или 12В на антенну. Это позволяет увеличить уровень сигнала. Согласно ГОСТ 28324-89, нормальный уровень сигнала должен быть в пределах от 53 до 83дБ.

Если ваша антенна установлена в зоне прямой видимости ретранслятора, то такой уровень сигнала наверняка есть, и как говорит инструкция, усилитель вам попросту не нужен.

Если ваша антенна закрыта от ретранслятора домами или ландшафтом, то вы принимаете отраженный сигнал.

Причем, сигнал может быть отраженным несколько раз и за счет этого очень слабый. В этом случае усилитель вам просто необходим.

Определившись, нужен ли нам усилитель, можно вернуться к вопросу подключения сплиттера. Если наш сплиттер способен пропускать ток усилителя, то обычно на одном из выводов наносится надпись «Power in», «+12В» или просто наносится цветовое обозначение на данном канале.

Дело в том, что пропускать сигнал усилителя может только один канал множителя. И это следует учитывать при подключении.

В большинстве же своем, сплиттеры не имеют функции пропускания сигнала усилителя.

В связи с этим, его питание должно организовываться для питающего кабеля телевизионной сети.

Обратите внимание! Согласно европейскому стандарту CENELEC EN 50083-7, оптимальным уровнем сигнала считается 53 – 74дБ. То есть, верхний предел немного ниже. Но не стоит гнаться за максимальным уровнем сигнала. Его увеличение может привести к прямо противоположным последствиям – ухудшению качества изображения.

Одиночная ТВ розетка Легранд подключается кабелем к множителю. Каждая розетка в схеме получает одинаковый уровень сигнала, который практически равен сигналу, приходящему на сплиттер.

Это является главным преимуществом данной схемы. К недостаткам схемы звезда следует отнести необходимость установки дополнительного оборудования – сплиттера и больший расход ТВ кабеля.

Проходная схема

Проходные (см. ) и оконечные розетки, предназначены для топологии по проходной схеме. Особенность этой схемы заключается в том, что она не требует дополнительных устройств, но может быть применена только для аналогового телевидения.

Итак:

  • Суть данной схемы заключается в том, что от антенны запитывается первая розетка. От первой розетки вторая, и так далее. Последней в этой схеме устанавливается оконечная розетка. Все остальные розетки должны быть проходными.
  • У вас возникает закономерный вопрос, а чем отличается проходная розетка ТВ Legrand от, скажем, одинарной. Дело в том, что работающий телевизор накладывает свой сигнал на отходящий от розетки кабель. В результате, на втором телевизоре в схеме может появиться наложенное изображение или просто помехи.

  • Дабы исключить это, применяются специальные фильтры. Они встроены в розетку и полностью блокируют помехи, создаваемые телевизором. Но, как и любое другое защитное устройство, фильтр — это сопротивление, которое снижает уровень сигнала.
  • А мы помним, что сигнал, приходящий на первую розетку, должен быть в пределах 57 – 83 дБ. На каждом таком фильтре теряется от 10 до 15 дБ. Плюс коммутационные потери в самой розетке. И у нас получается, что проходная схема способна обеспечить качественный сигнал лишь для двух-трех розеток в схеме. Большее их число снизит уровень сигнала ниже допустимых пределов.
  • Как вы можете видеть на видео, оконечная розетка отличается от проходной только количеством выводов. Если к проходной розетке можно подключить два кабеля – питающий и отходящий, то к оконечной подключается только подходящий. А фильтр такой розетки, в большинстве случаев имеет чуть меньшее сопротивление.

В итоге получается, что проходная схема имеет такое преимущество, как цена монтажа, ведь ТВ кабеля необходимо на порядок меньше, и нет необходимости в дополнительном оборудовании — а также время монтажа.

В то же время, в плане качества сигнала она сильно уступает схеме звезда. Ведь при данном типе соединения каждая последующая розетка имеет более низкий уровень сигнала.

Характеристики розеток

Рассмотрев схемы подключения и виды розеток, мы уже имеем представление о том, что нам необходимо. Но есть еще целый ряд параметров, на которые стоит обратить внимание при выборе ТВ розеток.

О них-то мы и поговорим в этом разделе:

  • ТВ розетка Legrand может иметь несколько видов разъемов. Это может быть разъем TV – то есть для приема аналогового сигнала телевидения, R – разъем для приема радио и SAT- разъем для приема спутникового телевидения. Все эти типы отличаются не только визуально.

  • Разъем TV предназначен для передачи сигналов в диапазоне 5 – 862МГц. Разъем R позволяет передавать сигналы в диапазоне от 87,5 до 108МГц, а разъем SAT передает сигналы в пределах от 950 до 2400МГц.

Обратите внимание! Разъем TV в розетках Легранд выполнен согласно европейского стандарта DOCSIS v. 2.0. Но наш стандарт: ГОСТ Р 52023 распространяется на более широкие пределы 40 – 1000МГц. Это не играет существенной роли в качестве передачи сигнала, но является несоответствием товара установленным в нашей стране нормам.

  • Так же при выборе вы наверняка столкнетесь с таким понятием, как затухание на проход. Обычно его значение в пределах 1 – 2дБ. В частности, для любой Легранд розетки ТВ, он составляет 1,5дБ. Данное затухание обусловлено контактными соединениями и является весьма условным, поэтому на него можете не обращать особого внимания.

  • А вот на затухание на ответвление, которое имеется у проходных розеток, обращать внимание стоит обязательно. Обычно оно составляет от 10 до 15дБ. Для розеток Легранд оно составляет 14дБ. Для оконечных розеток оно обычно немного ниже, и составляет порядка 10дБ.
  • Последним отличием является способ крепления кабеля к розетке. Обычно все ТВ розетки крепятся при помощи винтовых или пружинных зажимов. При этом требуется разделывать кабель.

Компания Легранд разработала свой способ быстрого монтажа. Он позволяет выполнить монтаж своими руками без разделки кабеля. Но таким приспособлением оборудованы не все модели, поэтому при покупке убедитесь, что розетка оборудована автоматическими клеммами.

Вывод

Конечно, legrand ТВ розетка не является идеальным решением всех проблем. Она так же имеет свои недостатки, и, по сути, мало чем отличается от продукции других торговых марок.

Ведь ТВ розетки не являются каким-то инновационным и технологичным товаром. Здесь уже все давно продумано и решено. Поэтому все возможные проблемы с работой ТВ розеток зачастую связаны не с производителем, а с неправильным выбором типа розетки под каждую конкретную схему.

class=»eliadunit»>

Для начала давайте ознакомимся, что такое коаксиальный кабель и как его выбрать , который после прокладки проводки в стене здания или квартиры впоследствии соединяется к тв розетке, а затем подключается к телевизору или sat/тв приемнику.

Как вы уже поняли, коаксиальный кабель для спутниковых и эфирных антенн являет собой структуру, основной частью которой является центральная медная жила — центральный проводник по которому и проходит спутниковый или эфирный тв сигнал до телевизора или sat/tv приемника. Оплетка и фольга (Экран) представляют собой одновременно минусовой контакт и защиту от потерь сигнала и электромагнитных помех в коаксиальном тв кабеле.

Эти две составляющие напрямую используют для подключения к тв розетке. В зависимости от марки производителя, составных частей тв розетки, методы и типы монтажа антенного кабеля к розетке могут незначительно отличаться друг от друга.

Рассмотрим подключение к тв розеткам наиболее популярных марок электрооборудования таких как Lezard и Legrand

Для удобного монтажа кабеля к тв розетке запас кабеля должен составлять 15 см

Подключение телевизионной розетки Lezard.

Розетки фирмы Lezard наиболее доступны по цене и неплохи по качеству, если не считать одно .

Основой розетки Lezard является печатная плата, к которой и производится подключение коаксиального антенного кабеля.

ВНИМАНИЕ!!! Почти все тв розетки марки Lezard имеют на печатной плате электронный компонент — конденсатор который располагается между фиксатором центральной жилы — проводника и разъемом для подключения тв кабеля. Этот компонент не пропускает питающее напряжение на активную эфирную или спутниковую антенну. Данный тип тв розеток изначально подходит только для пассивных антенн.

Для их использования под остальные типы антенн необходимо заменить фильтрующий электронный компонент на обычный проводник, то есть закоротить или запаять вместо конденсатора кусок обычной медной проволоки

Лицевая сторона тв розетки Lezard с разъемом, для подключения тв кабеля.

Монтажная сторона с элементами крепежа для тв кабеля.

Подключение заключается в установке сигнального проводника телевизионного кабеля в центральной клемме розетки и фиксации экрана скобой, как показано на изображении ниже.

ВАЖНО!!! Центральный проводник, по которому идет сигнал не должен замыкать с оплеткой или фольгой то есть с экраном который защищает от помех и потерь сигнала в кабеле.

Подключение телевизионной розетки Legrand.

Довольно качественные тв розетки от бренда Legrand с удобным способом подключения но и приличной ценой.

Процесс подключения к тв розеткам фирмы Legrand максимально упрощен. Данная тв розетка разработана таким образом, чтобы максимально уменьшить количество действий при подготовке антенного кабеля к подключению.

При подключении тв розетки Legrand, центральная жила коаксиального кабеля зажимается в соответствующем пружинном фиксаторе, а оплетка с фольгой (экран), — зажимается откидным креплением к корпусу.

Разобрав розетку и увидев ее устройство, вы сразу поймете, что нужно делать для подключения.

Для начала надо откинуть крышку крепления, закрывающую места соединения коаксиального тв кабеля. Достаточно аккуратно поддеть крышку отверткой, отстегнув тем самым фиксатор.

Перед подключением внешняя защитная изоляция и внутренний диэлектрик коаксиального антенного кабеля удаляется на длину около 1 сантиметра обнажив центральный проводник, затем кабель вставляется в устройство тв — розетки, а медная жила зажимается самозажимной клеммой.

Контакт оплетки и фольги экрана антенного кабеля с корпусом тв розетки, происходит за счёт пластины (рис 3), которая при подключении тв кабеля входит под его внешний изолятор, надежно прижимаясь к экрану(оплетка и фольга) антенного коаксиального кабеля.


ВАЖНО!!! Необходимо подключить центральный проводник — медную жилу, по которой идет сигнал так, чтобы не было замыкания с оплеткой или фольгой то есть с экраном который защищает от помех и потерь сигнала в кабеле.

После соединения ТВ-кабеля с телевизионной розеткой, аккуратно размещаем её в подрозетнике и с помощью 2-x саморезов закрепляем на нем. Затем затягиваем винты распорок фиксаторов тв розетки, а потом повторно докручиваем саморезы подрозетника до упора:

Устанавливаем лицевую панель ТВ-розетки на свое место

Все закреплено, установлено и готово к работе: теперь нужен кабель для соединения тв розетки с телевизором или тв тюнером

Подготовка ТВ-кабеля для соединения телевизора к ТВ-розетке

Для этого нам нужен кусок ТВ-кабеля и несколько тв разьемов — F-коннектора (2шт) F-«ПАПА»(справа) и F-«МАМА»(слева) (фото ниже)

Разьем кабеля «МАМА» будет использоваться для соединения с телевизионной розеткой (с условием что в розетке штекер «ПАПА» как на фото. хотя может быть и обратный вариант), а разьем «ПАПА» — с телевизором.

В случае если кабель от тв розетки будет соединяться к спутниковому входу телевизора с CAM модулем или к спутниковому ресиверу то на другом конце кабеля будет нужен не разьем «ПАПА» а F-коннектор .

Возможен и третий вариант когда кабель от телевизионной розетке будет соединяться не к телевизору или спутниковому ресиверу а к блоку питания эфирной антенны с усилителем.

В зависимости от расстояния от розетки до телевизора, спутникового приемника или блока питания отмеряем соответствующий метраж тв кабеля и отрезаем все лишнее. Далее подготовить оба конца кабеля для установки адаптеров. Готовятся они аналогично тому, как готовится кабель для подключения к спутниковому оборудованию с помощью F-коннектора (процесс показан на фото ниже)

Осталось соединить с помощью нашего универсального кабеля тв розетку с телевизором и запустить в меню телевизора сканирование каналов. На этом процесс подключения телевизионной розетки к телевизору завершён.

Слаботочных кабелей при домашней разводке сетей с каждым годом становится все больше. Сюда входят:

  • кабеля для системы “Умный дом”
  • провода на акустику
  • сигнализация и видеонаблюдение

Если раньше все это прокидывалось попросту по полу, за мебелью, в плинтусах, то сегодня при ремонте квартиры, для слаботочки также штробятся стены и устанавливаются специальные розетки.

Рассмотрим более подробно установку ТВ розеток от таких фирм как Schneider Electric (серия Unica) и Legrand.

Подключение ТВ розетки Schneider Electric Unica

Технические характеристики телевизионных разъемов от Шнайдер Электрик:

Величина в децибелах указывает на ослабление или затухание сигнала.

Монтаж всех розеток необходимо начинать с разделки коаксиального кабеля. Оставляете в подрозетнике запас длиной 10-15см, остальное обрезаете.

Теперь самое главное определиться, сколько нужно снять изоляции. На какую глубину и сколько сантиметров.

Лучше всего замеры производить непосредственно на самой розетке. Для этого берет ее в руки, прикладываете провод чуть ниже смотрового отверстия и отмечаете маркером или ножом, линию реза на уровне пластиковой центральной вставки.

Срезать верхний слой изоляции можно как специально предназначенным инструментом

так и простым ножом.

Подобрать недорогую зачистку-стриппер для коаксиального кабеля можно на али-экспресс .

Экран под изоляцией в телевизионных кабелях встречается в разных исполнениях:

  • только алюминиевая фольга
  • фольга с медной оплеткой
  • одна оплетка в виде тонких проводков

Если общий диаметр провода менее 7мм, то экран зачастую выворачивают наружу, чтобы обеспечить достаточный контакт с металлической поджимающей крышкой розетки.

Только имейте в виду, что со стороны внутренней части оболочки, фольга не проводит ток.

Отсюда проистекает основная ошибка многих электриков и телевизионщиков при подключении коаксиального кабеля – они прячут все жилки экрана за этой фольгой.

Поэтому, как минимум половина ее слоя должна быть вывернута верхней стороной наружу. В противном случае у вас попросту не будет контакта и ТВ сигнала.

Виды ТВ розеток

Также обращайте внимание на значки и надписи на корпусе. Там должно быть условное обозначение в виде стрелки обращенной вовнутрь.

Бывает еще одна стрелочка указывающая наверх.

Если у вашей модели 2 стрелки, смотрящие в разные стороны, то это проходная ТВ розетка. То есть, один кабель от антенны вы заводите в разъем со стрелкой вниз, а другим выпускаете шлейф или продолжаете тянуть линию до другого разъема, к еще одному телевизору.

Вообще бывают 3 типа телевизионных розеток:

  • оконечные – в них имеется дополнительный резистор с сопротивлением 75Ом (терминатор)

Одиночные и оконечные будут передавать аналогичный по качеству сигнал при условии, что в них обязательно будет подключен телевизор.

Если же к одиночной розетке без сопротивления не подключать телевизор, то на других ТВ будут помехи и искажение сигнала. У оконечных такой проблемы не возникает.

Правда имейте в виду, что все это относится в первую очередь к аналоговому сигналу. Если у вас цифровое ТВ, или вы собираетесь на него переходить, то могут возникнуть проблемы из-за этого резистора.

Придется либо выкидывать эту розетку и менять на другую, либо подключать напрямую. Эти резисторы очень сильно гасят сигнал. Некоторые каналы будут плохо показывать, либо вообще не будет изображения.

Все проходные телевизионные розетки имеют входное и выходное отверстие. К выходу подсоединяется отходящий провод на другую розетку или сразу на ТВ. Их главный минус – это ухудшение сигнала на выходе на 4 дБ.

Схема подключения нескольких телевизоров через проходные розетки:

Также следует изначально обратить внимание на частоту пропускания сигнала розетки. Модели с частотой до 1000 Мгц предназначены для работы в сетях с кабельным или эфирным телевидением. Экземпляры с частотой свыше 1000 Мгц, применяют для спутникового телевидения.

Подключение кабеля

Для подключения кабеля снимаете изоляцию с центральной жилы на 6-8мм. При этом от края внешней оболочки до места начала зачистки нужно отступить еще пару миллиметров.

Далее вставляете TV провод во внутрь розетки и через смотровое окошко контролируете, чтобы центральная жила до конца зашла в разъем.

В серии Unica он самозажимной, ничего затягивать здесь не нужно. В других марках может присутствовать зажимной винт, который необходимо будет предварительно ослабить и после, подтянуть отверткой.

Обращайте особое внимание, чтобы ”волоски” экрана нигде не соприкасались с центральной жилой.

Остается центральным винтом поджать сам кабель и поставить на место внешнюю накладку.

Если что-то не понятно и не получается, всегда можно обратиться к инструкции.

Подключение ТВ розетки Legrand Valena

Монтаж розетки, как обычно начинается с ее разборки. Наружная рамка здесь крепится на защелках. С обратной стороны пальцами надавливаете на них и снимаете рамку.

Далее требуется добраться до внутренней части розетки. Вставляете отвертку в прорезь и движением вверх открываете защитную крышку.

Внутри находится посадочное место под центральную жилу. Перед ней расположен клиновидный штырь, который загоняется под верхний слой изоляции.

Зачищаете коаксиальный кабель и оголяете центральную жилу на 8мм. При этом внешний экран полностью остается под слоем изоляции. Оголять проводки и фольгу не нужно .

Вставляете кабель в розетку так, чтобы клин проник под внешнюю оболочку изоляционного слоя. Центральная жила при этом должна зайти в свое посадочное место.

Убеждаетесь, что все контактные части розетки и кабеля надежно соприкасаются между собой:
  • клин под изоляцией
  • провод плотно прижат к боковой рамке

После этого простым движением закрываете крышку. Далее рамку вместе с кабелем можно спокойно поворачивать в разные стороны и крепить на подрозетнике.

  • нет необходимости в монтаже отдельного куска кабеля для подключения разъема телевизора к розетке
  • нет ухудшения качества сигнала. На F разъемах ДМВ диапазона сигнал затухает всего от 0,1 до 0,3 дБ.

Все это достигается путем применения обыкновенных заглушек. Изначально в стене закладываете достаточный запас кабеля, чтобы его хватило для прямого подключения к телевизору (1-1,5 метра).

В заглушке высверливаете отверстие по диаметру кабеля и выводите через него проводник.

Смотрится это все также красиво, как и на обыкновенной розетке.

Единственный минус — такого рода заглушки имеются не у всех производителей и могут отсутствовать на определенных сериях.

Ошибки подключения

Три наиболее распространенные ошибки которые допускают при подключении TV розеток:

1 Использование розеток с резисторами в 75 Ом для кабеля цифрового телевидения.

Итог – полное отсутствие сигнала, либо плохое его качество.

Если у вас аналоговый сигнал, а несколько ТВ подключены последовательно через специальный разветвитель, то сопротивление здесь тоже будет лишним и лучше от него избавиться.

2 Использование розеток с последовательным подключением без резисторов, в аналоговых сетях при наличии пустых разъемов.

Если в эти разъемы (розетки) не подключено никакого оборудования, на других телевизорах опять же будут плохо показывать некоторые из каналов и наблюдаться помехи.

3 Полное ”заворачивание” всех жилок экрана верхним слоем фольги при разделке кабеля.

В итоге снаружи остается только внутренняя часть фольги, которая не является токопроводящей. Соответственно никакого контакта между экраном и разъемами розетки не будет.

На данный момент на рынке вам может встретиться одинарная, оконечная и проходная ТВ розетка. Все эти изделия отличаются не только названием и имеют разную конструкцию и назначение.

По незнанию многие применяют их не совсем правильно. Из-за чего возникает недовольство качеством ТВ сигнала. Поэтому дабы так же не стать жертвой незнания давайте разберем типы ТВ розеток, а также определим для чего нужны каждая из них.

Для того чтобы правильно разобраться в , а так же понять где какой вид применяется нам следует рассмотреть не только их конструкцию, но и схемы подключения. Ведь для разводки телевизионного сигнала, в зависимости от его частоты, применяются разные схемы подключения.

Устройство разных видов ТВ розеток

Начнем мы с различий, которые есть у ТВ розеток. Это различие обусловлено разными сферами применения, о которых мы поговорим ниже.

Итак:

  • Начнем с наиболее простой одинарной ТВ розетки. Данная розетка представляет собой просто контактное соединение, которое позволяет подключать кабель антенны телевизора к розетке. Как говорит инструкция заводов-производителей уровень падения сигнала на них не превышает 1 – 2 дБ, что обусловлено только переходными сопротивлениями контактных соединений.
  • в этом плане намного сложнее. Кроме непосредственно контактного соединения она содержит специальную схему, которая предназначена тушить отраженный сигнал.

Что это за схема и зачем она нужна?

Дело в том, что любой телевизор не только принимает телевизионный сигнал, но и отдает часть в сеть. Ту часть, которую он отдает принято называть отраженным сигналом. Мощность отраженного сигнала по сравнению с основным не так высока, но в сумме от нескольких телевизоров — это может давать значительные помехи.

  1. Отраженный сигнал вы можете видеть на другом телевизоре в виде помех или в виде наложенного изображения. И дабы избежать этого применяется специальная схема, заглушающая отраженный сигнал.
  2. В результате оконечная розетка кроме потерь в 1 – 2дБ вызванных коммутационными сопротивлениями, имеет еще потери от 8 до 15дБ вызванных работой этого фильтра.

Обратите внимание! ГОСТ28324-89 четко устанавливает, что уровень сигнала должен быть 57 – 83дБ. Увеличение, а тем более уменьшение мощности сигнала ведет к помехам и снижению качества изображения. В результате получаем, что даже одна оконечная розетка значительно снижает уровень сигнала.

  • А вот устройство проходной розетки еще сложнее . Кроме непосредственно контактного соединения и фильтра, она имеет еще одно контактное соединение для подключения других ТВ розеток. В результате падение сигнала на такой розетке может доходить до 15 – 20дБ.

Схемы подключения ТВ розеток

Так зачем нужна розетка проходная ТВ, если она так снижает качество сигнала? Дело тут в схемах подключения ТВ розеток. Для каждой и этих схем используется свой тип розеток. Поэтому давайте разберем данный вопрос подробнее.

Итак:

  • Начнем наш разбор с так называемой схемы «звезда». Суть данной схемы сводится к следующему. Питающий кабель телевизионного сигнала приходит на размножитель или как его еще называют сплиттер.
  1. Сплиттер разделяет телевизионный сигнал на несколько каналов одинаковой мощности. Количество каналов зависит от типа устройства. Есть сплиттеры на два, три и большее число выходов.
  2. В сплиттере имеется та самая схема гашения отраженного сигнала. Поэтому применять для нее розетки с дополнительным гашением сигнала не следует.
  3. Исходя из этого от сплиттера сигнал через телевизионный кабель подается на одиночные ТВ розетки. Применение розеток другого типа не целесообразно так как будет присутствовать двойное гашение отраженного сигнала, что приведет к ухудшению качества изображения.

Монтаж розетки для ТВ | Совет электрику

Телевизор стал одним из самых главных бытовых приборов в каждом доме. Именно он является источником ценной информации, средством развлечения и активного досуга. Современные устройства настолько оснащены разнообразием функций, что появляется возможность их использовать не только в качестве привычного ТВ-приемника, но и вместо монитора для ПК. Современные телевизоры оснащены возможностью подключения к сети интернет посредством LAN-кабеля, Wi-Fi соединения и прочих известных интерфейсов, которые используются в стандартном ПК.

Как подключить телевизионную розетку?

Для выполнения качественного соединения кабеля к клеммам необходимо правильно зачистить его от изоляции. Центральную жилу лучше оставить длиной 6 мм, наружной изоляции лучше снять 12 мм для эффективного подключения экрана, что обеспечит хорошую устойчивость сигнала даже при магнитных бурях. Чтобы было комфортно осуществлять монтаж розетки для телевизионного кабеля, лучше всего выпустить из стены кабель длиной 14-16 см.

Это позволит легко им манипулировать. В зависимости от типа источника видеосигнала зависит и способа подключения и тип используемой розетки. Первым делом рассмотрим технологию, как подключить ТВ розетку со стандартным антенным коаксиальным кабелем. Он представляет собой многослойную структуру, имеющую центральную жилу, оплетку и экран. Все это может быть оплачено в двойную изоляцию.

О розетке

Гнездо под стандартный коаксиальный кабель имеет круглую форму с двумя контактами. Центральный является сигнальным, а наружный экраном или общим. Также имеется телевизионная проходная розетка, позволяющая подключить к одному кабелю несколько телевизоров. Розетки обоих типов могут быть как наружного типа, так и встраиваемого. Он выбирается в зависимости от конструкции стены.

Розетка телевизионная скрытой установки имеет в конструкции специальную монтажную арматуру. Она вставляется в пластмассовый подрозетник и закрепляется к нему при помощи специальных клиновидных фиксаторов или саморезов.

Одна марка розетки для телевизионного кабеля отличается от другой типом пластика, качеством материала контактов и видом соединения. Оно может быть как винтовое, так и зажимное. Лучше выбирать розетки с винтовым крепежом контактов, потому что при их запаковке велика вероятность выскальзывания контакта из клеммника.

Если телевизор установлен последним на линии, то должна осуществляться установка розетка телевизионная оконечная. При монтаже проходной могут возникнуть проблемы с потерей качества сигнала. Но они будут заметны только на ТВ с большой диагональю. Проходные розетки для повышения качества приема сигнала содержат встроенный промежуточный фильтр и усилитель. Его наличие необходимо узнавать в момент покупки розетки и важно учесть расстояние от антенны до ТВ-приемника.

Установка защиты от помех

Для подключения нескольких ТВ приемников к одной антенне или для подключения приемников одновременно к ТВ и кабельной антеннам используется сплиттер. Это устройство имеет внутри встроенный фильтр и усилитель, что обеспечивает высокое качество передаваемого сигнала от антенн к селекторам ТВ. При использовании сплиттера схема подключения нескольких телевизоров осуществляется звездой. При этом не важно, используются проходные розетки или нет.

Монтаж подрозетника

Чтобы установить подрозетник на его законное место необходимо первым делом просверлить отверстие в стене фрезой на 55 мм, а кабель проложить в штробах, каналах или межстеновом пространстве, если они имеют пустоты. Важно помнить, что все изгибы коаксиального кабеля должны быть радиусом не менее 2 см, потому что можно повредить центральную жилу или экран.

Розетки для телевизора на стене могут быть установлены в любом удобном месте, но обычно их крепят за мебелью, на которую устанавливается техника или за самой техникой. Но не так критично ее разместить и в видимой зоне, потому что розетки имеют достаточно эстетичный внешний вид, а расцветку можно подобрать под тон обоев или краски.

Подключение телевизора к розетке

Для выполнения подключения ТВ-приемника к розетке в комплекте имеется присоединительный кабель, оснащенный на двух концах штекерами входным и выходным. Одним концом он подключается к розетке, а вторым в антенное гнездо телевизора, обозначенное соответствующим символом.

Кабель может быть подключен и к цифровой приставке, если телевизор не поддерживает цифровой формат передачи данных. Кабель можно изготовить самостоятельно, купив штекеры и кусок стандартного антенного провода в магазине. Не следует делать большой запас, потому что кабель может стать сопротивлением для сигнала, что существенно понизит его качество.

Виды розеток

Сегодня в продаже имеются разные телевизионные розетки, виды которых представлены ниже:

  • оконечная;
  • проходная;
  • простая.

По определению ТВ розетка оконечная и простая разницу имеют лишь в месте установки. Оконечная розетка монтируется совместно с проходной, а одиночная – непосредственно от сплиттера.

Как подключить телевизор к ТВ розетке, чтобы сигнал был качественным и стабильным? Для этого необходимо обязательно использовать сплиттер, он отсечет всевозможные помехи и за счет усилителя повысит уровень сигнала до оптимального значения.

Какие кабели мне нужны для телевизора?

Если вы покупаете новый телевизор, новое аудио / видео оборудование или просто заглянули за свой существующий телевизор и задаетесь вопросом, какие кабели вам нужны для того, чтобы все работало должным образом. Прочтите этот блог, чтобы получить всю необходимую информацию. Существует множество разных типов телевизионных проводов и кабелей, каждый из которых служит для разных целей, поэтому давайте начнем обсуждать, что они делают.

Я изо всех сил старался расположить это в наиболее логичном порядке, но вам, возможно, все равно придется пролистывать, чтобы получить необходимую информацию.В этом блоге я обсуждаю все типы видео, аудио и другие типы ТВ-соединений. До сих пор ведутся споры о том, какой звук лучше всего — цифровой или аналоговый, но я не думаю, что есть хоть один человек, который предположил бы, что аналоговое видео дает лучшее изображение, чем цифровой сигнал. Помимо черного цвета, многие старые аналоговые телевизоры дают более качественный черный цвет. Итак, если у вас есть выбор, я бы сказал, выберите цифровое соединение вместо аналогового, конечно, если вы хотите получить все преимущества HD, 4K и т. Д., Вам нужно будет использовать цифровое соединение.

Пожалуйста, не отчаивайтесь из-за количества различных проводов, упомянутых здесь, поскольку я постарался назвать и описать все провода, которые вам, вероятно, когда-либо понадобятся для подключения к телевизору, коротко описание того, что они делают.

Аудио и видео кабели для телевизора

Все эти провода, указанные ниже, могут передавать по кабелю как видео, так и звук. Я перечислил их в порядке предпочтения, начиная с лучших. Выбор соединения зависит от совместимости вашего оборудования.

Кабель HDMI

Кабель HDMI — самый распространенный из всех проводов для ТВ. HDMI, что означает «Мультимедийный интерфейс высокой четкости», обеспечивает подключение цифрового видео и звука высокой четкости между вашим AV-оборудованием, таким как проигрыватели дисков Blu-ray и приставки Sky, по одному кабелю. Поскольку HDMI является цифровым соединением, он обеспечивает гораздо лучшее качество изображения, чем соединения SCART старого типа, компонентные и композитные соединения RCA.

Кабели HDMI хороши тем, что со временем технология может быть расширена.Текущим последним стандартом для HDMI является HDMI 2.0, который поддерживает видео 4K и Ultra HD, но в будущем он обязательно изменится, чтобы обеспечить более высокое качество разрешения видео, например 8K.

Кабели HDMI также можно использовать для подключения к системам объемного звучания и звуковой панели. HDMI может питать 7.1-канальную акустическую систему, а благодаря «HDMI ARC» один кабель может быть проложен между вашим телевизором и звуковой системой / звуковой панелью.

Выводы SCART

Выводы SCART раньше были предпочтительным выбором здесь, в Европе, но они были заменены кабелем HDMI, но в некоторых случаях они могут потребоваться, например, для подключения к DVD-плеерам и старым видеомагнитофонам.SCART, который расшифровывается как Syndicat des Constructeurs d’Appareils Radiorecepteurset Televiseurs, помимо того, что он явно французский и иначе известен как «евроразъем» в США, является, пожалуй, самым универсальным AV-кабелем из всех.

До того, как HD-видео и аудио стали реальностью, один кабель SCART мог заменить несколько других кабелей, включая кабель RCA, компонентные видео / аудиокабели. Кабели S-Video и поддерживаемое видео PAL, S-Video и RGB, а также стереозвук.

Кабели SCART легко распознать по большим громоздким разъемам, которые легко отсоединяются, и их трудно разместить за настенными телевизорами и провести сквозь стены.Полностью смонтированный кабель SCART имеет 20 контактов, каждый из которых служит для разных целей. Одной из уникальных особенностей вывода SCART было переключение источника на контакт 8, что означало, что как только вы включаете свое AV-оборудование, оно автоматически отменяет то, что когда-либо было на телевизоре, что делает их популярными среди людей, которые хотят, чтобы телевизор был таким же простым, возможный.

Компонентный кабель — Phono Cables

Следующий лучший кабель или кабели для подключения аудио-видео оборудования к телевизору будут через компонентное соединение.Фактически это 5 кабелей, уже проложенных внутри провода SCART с отдельными аналоговыми соединениями для красного, зеленого и синего цветов и стереозвуком, который является вторым красным и белым соединением. Разделение потоков красного, зеленого и синего цветов дает лучшее качество изображения, чем если бы они были доставлены вместе. Если у вас желтый разъем вместо красного, зеленого и синего, это композитное соединение / RCA, к которому я скоро вернусь.

Кабель RCA — кабели для наушников

Последний тип подключения — это кабель RCA.RCA / фоно / композитное видео является и остается аналоговым соединением с желтым для видео, красным и белым фонокорректором для стереозвука. Фонокабели не были так популярны в Европе из-за популярности соединения SCART, но в последнее время наблюдается рост популярности оборудования, не имеющего соединения HDMI. Это связано с тем, что почти все новые телевизоры больше не имеют разъемов SCART. Я уверен, что это связано с тем фактом, что их очень сложно разместить за настенными телевизорами и провести через стены, поэтому RCA и выводы компонентов больше подходят для этой задачи.

Кабели только для аудио

Все нижеперечисленные кабели являются только аудиокабелями, которые можно использовать для подключения телевизора или аудио-видео оборудования к звуковым системам, таким как AV-ресиверы, объемные звуки, усилители и звуковые панели, которые становятся все более распространенными.

Оптический кабель — кабель Toslink

Самым распространенным аудиоподключением сегодня является оптический аудиокабель, который часто называют кабелем Toslink. Если вы не используете HDMI для подключения аудиооборудования, вам следует использовать оптический аудиокабель.Оптическое аудиосоединение представляет собой оптоволоконный кабель, по которому передается световой сигнал. Он поддерживает объемный звук 5.1, что делает его идеальным также для большинства систем объемного звучания.

Коаксиальный аудиокабель

Коаксиальный аудиокабель представляет собой нечто среднее между оптическим аудиокабелем и фонокабелем, используемым для аналогового моно или стереозвука. Это цифровое соединение с разъемом RCA на конце. Сам кабель обычно толще, чем большинство кабелей RCA, что позволяет разместить дополнительный защитный экран кабеля для защиты от помех для цифровых сигналов.Цифровой аудиокабель может поддерживать объемный звук 5 / 7.1.

Phono Cables

Phono audio cable — это два красных и белых провода, которые можно использовать для подключения аналоговых аудиосистем. Красный и белый фонокабели можно использовать для стереозвука, который представляет собой два отдельных намотанных канала, например левый и правый динамики.

Вспомогательный кабель

Вспомогательный кабель вставляется в гнездо для наушников на телевизоре. Его можно использовать для подключения к звуковым системам и звуковым панелям, но он ограничен, поскольку предлагает только один звуковой канал.Еще одним недостатком использования вспомогательного подключения является то, что некоторые телевизоры автоматически отключают звук телевизора при вставке провода. Обычно это вызывает проблемы, когда люди хотят установить беспроводные наушники и одновременно поддерживать громкость телевизора.

ТВ-кабели только для видео

Следующие ниже подключения представляют собой подключения только для видео, для которых требуется установка отдельных аудиокабелей, если вы хотите слышать звук с телевизора.

Кабель DVI

Кабель DVI — это цифровое видео соединение, которое позволяет передавать видео высокой четкости (HD).DVI означает цифровой видеоинтерфейс, совместимый с HDMI-подключениями на вашем телевизоре с правильным адаптером, и наоборот. Большинство телевизоров больше не имеют разъемов DVI, но некоторые из первых имеют их, что делает их идеальными для дополнительного входа HDMI, если он вам нужен.

S-Video

S-Video — еще одно соединение, которое так и не стало популярным, но есть вероятность, что оно вам может понадобиться. S-Video — это аналоговое соединение, которое работает путем разделения яркости (яркости) и цвета (цветности) и их комбинирования для получения немного более горького качества изображения, чем композитное видео, которое отправляет все сигналы в одном потоке.Проблема в том, что RGB дает лучшее изображение, чем это, поэтому, если вы хотите улучшить изображение, вам будет лучше, установив компонентное видео или кабель SCART, которые оба поддерживают это.

Другие провода для телевизора

В следующем разделе приведены другие типы проводов, которые могут потребоваться для подключения телевизора, которые не обязательно подпадают под указанные выше категории.

RF-отведения — TV / Sat Cable

Если вы хотите смотреть телепередачи в прямом эфире через телевизор, например Freeview или Freesat, вам понадобится коаксиальный кабель, подключенный к вашему телевизору.Если у вас есть розетка для телевизионной антенны или спутниковая розетка, потребуется коаксиальный вывод для подключения между ней и вашим телевизором. Практически все новые цифровые телевизоры имеют разъем для телевизионной антенны, для которого требуется кабель с коаксиальным разъемом IEC, некоторые из последних более крупных телевизоров также оснащены тюнерами Freesat, поэтому вам понадобится провод с разъемами F для подключения. это.

Телевизионные антенны и кабели спутникового телевидения можно приобрести в Интернете или подготовить высококачественные кабели с использованием коаксиального кабеля хорошего качества, ручных инструментов и нескольких вилок.

Также часто используются ВЧ-провода с штыревым соединением на одном конце и гнездом на другом для кольцевых соединений между оборудованием, например, между блоком Freeview + / BT Vision, видеомагнитофоном и ТВ-тюнером.

USB-кабели

Большинство новых телевизоров имеют несколько USB-портов для подключения USB-кабелей. Их можно использовать для различных целей, например, для просмотра семейных фотографий или видео / музыки на телевизоре. Их также можно использовать для обновления программного обеспечения / прошивки, если телевизор не является «умным» или не подключен к Интернету.Портативные жесткие диски можно даже подключить ко многим телевизорам для использования функций PVR, таких как запись и пауза в реальном времени.

Кабель Ethernet

Практически все новые SMART TV или телевизоры, которые могут транслировать контент из Интернета, например для iPlayer или Netflix, потребуют подключения к Интернету, чтобы это работало. Хотя все больше и больше новых телевизоров теперь совместимы с WIFI, все же гораздо лучше подключить телевизор с помощью кабеля Ethernet там, где это возможно. Это максимизирует скорость и надежность соединения, что значительно повысит скорость загрузки и уменьшит буферизацию.

Вопросы по телевизионному кабелю — разместите их в блоге Раздел комментариев

Если у вас есть какие-либо вопросы, я буду рад помочь, где смогу. Я просто прошу вас проявить терпение при размещении ваших вопросов, поскольку я отвечу на них, когда смогу, но я прилагаю все усилия для этого. Я также прошу вас НЕ ЗВОНИТЬ НА НАШИ ТЕЛЕФОННЫЕ ЛИНИИ, поскольку они предназначены только для клиентов, и у нас нет персонала, который мог бы с этим справиться. У меня конечно нет времени. Пожалуйста, также НЕ НАПИСЫВАЙТЕ НА ЭЛЕКТРОННУЮ ПОЧТУ и НЕ ЗАПОЛНЯЙТЕ КОНТАКТНЫЕ ФОРМЫ, опять же, они предназначены только для клиентов.Размещение вашего комментария в разделе комментариев блога ниже также означает, что каждый, кто читает, получит пользу от заданного вопроса и полученного ответа.

До следующего раза,

Tom

Руководство по подключению моей антенны и Интернета на моем телевизоре

Проблемы с просмотром программ на Freeview?

Какие каналы я могу получить на Freeview?

Что мне нужно, чтобы получить Freeview Play?

Все стандартные устройства Freeview поставляются с инструкциями по настройке, но на случай, если у вас возникнут проблемы, мы собрали некоторую информацию, которая поможет вам.Прочтите, чтобы узнать, как настроить телевизор с поддержкой Freeview, записывающее устройство Freeview или устройство Freeview Play.

Настройка телевизора с поддержкой Freeview

Вот общее руководство по настройке телевизоров со встроенным Freeview:

  1. Подключите телевизор и вставьте батарейки в пульт. Подключите антенну и включите телевизор.
  2. Если у вас есть смарт-телевизор, вам будет предложено указать вашу сеть Wi-Fi и пароль, так что приготовьте их.
  3. Затем вам будет предложено настроить телевизор, чтобы найти доступные каналы Freeview.Это займет от трех до четырех минут.
  4. По окончании вы можете сохранить каналы и начать просмотр. Помните, что если у вас есть HD-телевизор Freeview, HD-каналы начинаются с BBC One на 101.

Настройка рекордера Freeview

Вместе с коробкой у вас должен быть шнур питания, пульт дистанционного управления, батарейки и, возможно, кабель HDMI. В некоторых коробках Freeview нет кабеля HDMI, но их можно приобрести в большинстве розничных продавцов электротехники.

Вам также понадобится антенный провод и рабочая антенна.

  1. Вставьте антенный кабель в антенное гнездо на корпусе (1). Розетка должна иметь маркировку RF на , Антенна , Антенна или Ant на .
  2. С помощью кабеля HDMI подключите эквивалентный разъем на телевизоре к порту с пометкой HDMI 1 на коробке. Если на вашем телевизоре нет разъема HDMI, некоторые коробки с так называемым радиочастотным модулятором позволят вам использовать другой антенный кабель для подключения приставки к телевизору.
  3. Переведите телевизор в режим ожидания , затем включите телевизор с помощью пульта ДУ телевизора.
  4. Вставьте шнур питания в новую коробку и включите его. Большинство телевизоров автоматически обнаруживают рекордер, но если ваш нет, перейдите на канал AV1 с помощью пульта ДУ телевизора.
  5. Большинство боксов готовы к автоматическому началу настройки. Если у вас возникли проблемы с настройкой, см. Наше руководство по настройке. После того, как ваш бокс будет настроен, вы сможете сохранить найденные каналы и перейти на BBC One. Теперь вы можете использовать пульт дистанционного управления Freeview для изучения диапазона каналов.

Точное расположение розеток зависит от продукта.

Настройка устройства Freeview Play

  1. Для начала убедитесь, что ваша антенна надежно подключена к задней части вашего Freeview Play TV или записывающего устройства .
  2. При первом включении телевизора вы получите несколько инструкций. Вам может быть предложено выбрать ваш язык. Вам также может быть предложено выбрать между режимом «Дом» или «Магазин» — в этом случае убедитесь, что вы выбрали Дом .
  3. Установите подключение к Интернету с телевизором или записывающим устройством через Wi-Fi или проводное соединение (кабель Ethernet / LAN). Убедитесь, что вы знаете имя своей домашней сети и пароль — обычно он находится в нижней части модема. Здесь вам понадобится немного терпения, так как добавить пароль с помощью пульта дистанционного управления может быть сложно. Но хорошо, что вам нужно ввести его только один раз. Проверьте на экране или в руководстве пользователя, если вам нужны дополнительные инструкции по вводу пароля.

Обновление вашего оборудования

Иногда программное обеспечение вашего телевизора или записывающего устройства может нуждаться в обновлении, и лучше всего сделать это, если будет предложено, чтобы убедиться, что вы получаете лучший сервис от Freeview.Это может занять некоторое время, но важно, чтобы вы не прерывали этот процесс после того, как он начался. Вот как это сделать:

  1. При необходимости выберите свою страну или регион.
  2. Ваш телевизор или записывающее устройство выполнит поиск доступных каналов Freeview. Обычно он находит самый сильный сигнал и, следовательно, лучший регион для вас. Но если они пересекаются, вы можете выбрать лучший для себя.

У производителя могут быть дополнительные услуги, на которые вы должны согласиться, и после этого вы сможете начать смотреть телевизор.

Еще о чем следует помнить

  • Вам нужна минимальная скорость широкополосного доступа 2 Мбит / с для просмотра догоняющих услуг и услуг по запросу — это будет засчитываться в ваш ежемесячный лимит широкополосных данных.
  • Вам также потребуется лицензия на ТВ, независимо от того, какую телеслужбу вы используете или на каком устройстве смотрите ее.
  • Если у вас возникли проблемы с подключением к Интернету, проверьте скорость подключения и мощность сигнала или обратитесь к поставщику услуг широкополосного доступа.
  • Если после изучения наших пошаговых руководств вам потребуется дополнительная поддержка, лучше всего обратиться к производителю.

Справочное руководство | Подключение проигрывателя Blu-ray или DVD

Подключите проигрыватель Blu-ray / DVD к телевизору.

Используйте способ подключения, указанный ниже, в зависимости от разъемов, имеющихся на вашем телевизоре.

Примечание

  • Доступные терминалы зависят от вашей модели / региона / страны.

Совет

  • Вы также можете подключить телеприставку (кабельную / спутниковую приставку) таким же образом, как проигрыватель Blu-ray / DVD.

Подключение HDMI

Для получения оптимального качества изображения мы рекомендуем подключать проигрыватель к телевизору с помощью кабеля HDMI.Если ваш проигрыватель Blu-ray / DVD имеет гнездо (гнездо) HDMI, подключите его с помощью кабеля HDMI.

  1. Проигрыватель Blu-ray / DVD (аналогично подключению приставки)
  2. Кабель HDMI (не входит в комплект) *

* Обязательно используйте авторизованный HIGH SPEED HDMI-кабель с логотипом HDMI .

  • Если устройство имеет гнездо (гнездо) DVI, подключите его к порту HDMI (с AUDIO IN) через интерфейс адаптера DVI — HDMI (не входит в комплект) и подключите гнезда аудиовыхода устройства к HDMI 3. АУДИОВХОД / HDMI 1 АУДИОВХОД.
    Доступность зависит от вашей модели / региона / страны. Обратитесь к Справочному руководству, чтобы проверить, поддерживает ли ваш телевизор вход HDMI 3 AUDIO IN / HDMI 1 AUDIO IN.

Подключение компонентного видео

Если ваш проигрыватель Blu-ray / DVD имеет разъемы для компонентного видео, подключите их к телевизору с помощью компонентного видеокабеля и аудиокабеля.

  1. Проигрыватель Blu-ray / DVD (аналогично подключению приставки)
  2. Компонентный видеокабель (не входит в комплект)
  3. Аудиокабель (не входит в комплект)

Для моделей, снабженных компонентным адаптером с мини-штекером

Используйте прилагаемый компонентный адаптер с мини-штекером для подключения к телевизору следующим образом.

  1. Проигрыватель Blu-ray / DVD (аналогично подключению приставки)
  2. Компонентный адаптер с мини-штекером (прилагается)
  3. Компонентный видеокабель (не входит в комплект)
  4. Аудиокабель (не входит в комплект)

Примечание

  • Когда к телевизору подключен компонентный адаптер с мини-штекером (прилагается), желтый композитный разъем (разъем) распознается как компонентный разъем (разъем). При подключении с помощью композитного кабеля убедитесь, что вы сняли компонентный адаптер мини-штекера.

Композитное соединение

Если ваш проигрыватель Blu-ray / DVD имеет композитные гнезда (гнезда), подключите их с помощью композитного видео / аудиокабеля.

  1. Проигрыватель Blu-ray / DVD (аналогично подключению приставки)
  2. Композитный видео / аудиокабель (не входит в комплект)

При использовании аналогового удлинительного кабеля

  1. Проигрыватель Blu-ray / DVD (такой же как подключение приставки)
  2. Аналоговый удлинительный кабель (входит в комплект) *
  3. Кабель RCA (не входит в комплект)

* Наличие аналогового удлинительного кабеля зависит от вашей модели / региона / страны.

подключений — служба поддержки Bang & Olufsen


Соединительная панель на вашем телевизоре позволяет подключать кабели ввода сигнала, а также различные дополнительные устройства, такие как проигрыватель Blu-ray или музыкальную систему.

Продукты, которые вы подключаете к этим розеткам, можно зарегистрировать в меню Источники . Дополнительные сведения см. В статье «Настройка подключенных продуктов».

На рисунке показан пример подключения к розеткам AERIAL , SAT 1-2 и PL1-4 .

Прежде чем подключать какие-либо продукты к телевизору, не забудьте отключить телевизор от сети. За исключением подключения источника к разъему HDMI IN или USB.

В зависимости от типа продукта, который вы подключаете к телевизору, потребуются разные кабели и, возможно, адаптеры. Кабели и адаптеры можно приобрести у официального продавца Bang & Olufsen.

Тюнер

  • Если вы используете функции записывающего устройства с жестким диском вместе со спутниковой тарелкой, вы должны использовать головку LNB с двумя выходами.Если у вас более одной спутниковой антенны, вы также должны использовать мульти-переключатель DISEqC. За дополнительной информацией обращайтесь к своему торговому представителю Bang & Olufsen.
  • Обратите внимание, что параметры тюнера могут отличаться в зависимости от вашего рынка.

Громкоговорители

  • Используйте динамики Bang & Olufsen. Кабели можно приобрести у официального продавца Bang & Olufsen.
  • Вы также можете подключить до восьми динамиков по беспроводной сети. Подробнее читайте в статье Настройки звука.
  • Для достижения наилучшего возможного беспроводного соединения рекомендуется размещать все беспроводные колонки на расстоянии примерно 9 метров (29,5 футов) от телевизора.
  • Не ставьте какие-либо препятствия перед телевизором или беспроводными динамиками, так как это может помешать беспроводному подключению. Беспроводные колонки должны быть размещены в одной комнате и должны быть видны с телевизора. См. Руководство для динамика для получения информации о том, можно ли подключить динамик по беспроводной сети.

Продукты с выходом HDMI ™

  • Продукты с выходом HDMI, такие как телеприставка, можно подключать к любому доступному разъему HDMI IN на телевизоре. Дополнительные сведения о настройке подключенных продуктов см. В статье Настройка подключенных продуктов.
  • Настроенный источник можно выбрать на BeoRemote One, а некоторые — в главном меню.
  • Подключенными продуктами можно управлять с помощью собственного пульта дистанционного управления, или вы можете загрузить таблицу контроллера периферийных устройств (PUC), если таковая имеется, для использования пульта дистанционного управления Bang & Olufsen.Подробнее читайте в статье Обслуживание и обновление программного обеспечения.

Панели подключения

  • Продукты, которые вы постоянно подключаете к панели подключения, можно зарегистрировать в меню Источники , нажав для каждого источника. Дополнительные сведения см. В статье «Настройка подключенных продуктов».
  • Мы рекомендуем вам подключить телевизор к Интернету, чтобы использовать функции Smart TV, получать обновления программного обеспечения и загружать таблицы контроллера периферийных устройств (PUC).Таблицы PUC позволяют управлять подключенными продуктами сторонних производителей с помощью пульта дистанционного управления Bang & Olufsen.
  • Подключите сетевую розетку (͠) на коммутационной панели телевизора к розетке.
  • Поставляемые вилка и сетевой шнур специально разработаны для данного продукта. Не меняйте вилку, а если сетевой шнур поврежден, вы должны купить новую у продавца Bang & Olufsen.
(͠) Электропитание (Экран)
Подключение к электросети.
SoundCenter — панель подключения
(͠) Электропитание (SoundCenter)
Подключение к электросети.
  • ПОДСТАВКА
    Для подключения моторизованной стойки или настенного кронштейна. Информацию о том, как откалибровать напольную подставку или настенный кронштейн, см. В статье Настройки подставки.
  • PUC 1-3 (A + B)
    Для ИК-сигналов управления для внешних устройств, подключенных к разъему HDMI IN.Позволяет управлять продуктами сторонних производителей с помощью пульта дистанционного управления Bang & Olufsen.
  • MIC
    Для подключения только калибровочного микрофона, чтобы иметь возможность автоматически откалибровать подключенные динамики.
  • PL 1-4 (Power Link)
    Для подключения внешних динамиков в системе объемного звука. Дополнительные сведения см. В статье Подключение продуктов.
  • LINE-IN, OPTICAL-IN
    Левый и правый линейный вход / оптический вход.
  • (Ethernet)
    Для подключения к Интернету. Для доступа в Интернет, Smart TV, обновлений программного обеспечения и загрузок PUC.
  • Убедитесь, что кабельное соединение между устройством и маршрутизатором не выходит за пределы здания, чтобы избежать контакта с высоким напряжением.
  • Настоятельно рекомендуется настроить телевизор на автоматическое обновление системного программного обеспечения, см. Статью «Обслуживание и обновление программного обеспечения».
  • СЕРВИС
    Для сервисного обслуживания.
  • HDMI IN A-D
    Мультимедийный интерфейс высокой четкости позволяет подключать множество различных источников, таких как телевизионные приставки, мультимедийные проигрыватели, проигрыватели Blu-ray или ПК.Для управления изделиями сторонних производителей с помощью пульта дистанционного управления Bang & Olufsen и для получения оптимального качества звука рекомендуется подключать изделия к разъемам HDMI на SoundCenter.

Экран телевизора — основная панель подключения

  • RS232 (ТОЛЬКО SVC)
    Только для служебного пользования.
  • LAN / CTRL
    Для подключения кабеля Ethernet, подключенного к SoundCenter. Только для установки.
  • 1-3 (Входные антенные розетки) Только для установки.Антенные входные разъемы, например, для цифровой сети антенны / кабельного телевидения, цифровых спутниковых сигналов или телевизионного сигнала UHD. У вас могут быть не все розетки 1 , 2 и 3 . Гнезда антенных входов необходимо переместить в центральную область разъема телевизора с помощью прилагаемого удлинительного кабеля тюнера. Совместите номера разъемов с номерами на удлинительных кабелях тюнера.
  • HDMI IN 4
    Мультимедийный интерфейс высокой четкости позволяет подключать множество различных источников, таких как телевизионные приставки, мультимедийные проигрыватели, проигрыватели Blu-ray или ПК.Для управления изделиями сторонних производителей с помощью пульта дистанционного управления Bang & Olufsen и для достижения оптимального качества звука рекомендуется подключать изделия к разъемам HDMI на SoundCenter.
  • USB IN 2-3 ()
    Для подключения USB-устройства для просмотра цифровых фотографий, видео или музыкальных файлов. Если вы подключаете USB HDD или SSD, вы можете использовать его в качестве внешнего записывающего устройства с жестким диском.

Экран ТВ — боковая панель подключения

  • HDMI IN 1 и 3 *
    Мультимедийный интерфейс высокой четкости позволяет подключать множество различных источников, таких как телевизионные приставки, мультимедийные проигрыватели, проигрыватели Blu-ray или ПК.Для управления изделиями сторонних производителей с помощью пульта дистанционного управления Bang & Olufsen и для достижения оптимального качества звука рекомендуется подключать изделия к разъемам HDMI на SoundCenter.
    * HDMI 2 зарезервирован для связи с SoundCenter.
  • USB IN 1 ()
    Для подключения USB-устройства для просмотра цифровых фотографий, видео или музыкальных файлов. Если вы подключаете USB HDD или SSD, вы можете использовать его в качестве внешнего записывающего устройства с жестким диском.
  • PCMCIA CARD SLOT X 2
    Для вставки CA-модуля и карты для доступа к кодированным цифровым каналам.Для получения дополнительной информации о совместимых комбинациях карт и модулей обратитесь к торговому представителю Bang & Olufsen. Эти розетки доступны только на некоторых рынках.

Экран телевизора — центральная коммутационная панель

  • ВХОД АНТЕННЫ / КАБЕЛЯ
    Гнездо антенного входа для цифровой антенны / сети кабельного телевидения или аналогового телевизионного сигнала.
  • 700 мА LNB IN Satellite Sub
    Гнездо антенного входа для цифровых спутниковых сигналов. Этот разъем доступен только на некоторых рынках.
  • 700 мА LNB IN Satellite Main
    Гнездо антенного входа для цифровых спутниковых сигналов. Этот разъем доступен только на некоторых рынках.
  • ANTENNA / (UHDTV)
    Гнездо антенного входа для цифровой антенны / сети кабельного телевидения или для телевизионного сигнала UHDTV. Этот разъем доступен только на некоторых рынках.

Далее: Настройте телевизор

Сеть

— Все ли розетки для подключения телевизоров в Германии можно использовать для подключения к Интернету?

сеть — Все ли розетки для подключения телевизоров в Германии можно использовать для подключения к Интернету? — Суперпользователь
Сеть обмена стеков

Сеть Stack Exchange состоит из 176 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange
  1. 0
  2. +0
  3. Авторизоваться Зарегистрироваться

Super User — это сайт вопросов и ответов для компьютерных энтузиастов и опытных пользователей.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил

Просмотрено 304 раза


Хотите улучшить этот вопрос? Добавьте подробности и проясните проблему, отредактировав этот пост.

Закрыт в прошлом году.

Я живу в Мюнхене (Германия), и моя девушка хочет иметь Интернет в своей комнате. Есть несколько провайдеров, которые предлагают доступ в Интернет через телеканал, но нет информации о том, как именно это работает. Все ли телевизионные разъемы стандартизированы или их несколько? Все ли они внутренне связаны одинаково, чтобы вы могли быть уверены, что сможете использовать их для Интернета?

Видим гнезда (2) и (3).Я думаю (1) для спутника, (2) для телевидения и (3) для радио.

Создан 28 апр.

Мартин ТомаМартин Тома

3,1559 золотых знаков2929 серебряных знаков5858 бронзовых знаков

4 Суперпользователь лучше всего работает с включенным JavaScript

Ваша конфиденциальность

Нажимая «Принять все файлы cookie», вы соглашаетесь с тем, что Stack Exchange может хранить файлы cookie на вашем устройстве и раскрывать информацию в соответствии с нашей Политикой в ​​отношении файлов cookie.

Принимать все файлы cookie Настроить параметры

Коаксиальная розетка для настенного монтажа радио / ТВ + спутниковое соединение, 3-х кратная

Коаксиальная настенная розетка для радио / ТВ + спутниковое соединение, 3-х проводная — Heinrich Kopp GmbH

Гнездо для антенны TV / RF / SAT, гнездо для одиночной и выводной линии для одиночных устройств и отдельных выводных линий для спутникового и кабельного телевидения, подходит для цифровых сигналов

Характеристика Значение
Артикул

33366888

УЕ

1

EAN

4008224606295

Монтажное устройство

Базовый элемент

Опорное кольцо

Есть

С пылезащитной крышкой

С откидной крышкой

Печатная этикетка

Без поля индикации

Способ монтажа

Скрытый монтаж (гипс)

С отпечатком

Без галогенов

Есть

Тип крепления

Крепление с помощью лапки и винта

Прозрачный

Соответствует степени защиты (IP)

IP20

С компенсатором натяжения

Глянцевая клемма

2019 © Копп.Alle Rechte vorbehalten. Заглушка антенны для антенного гнезда TV / RF / SAT ATHENIS — Кнопочный переключатель, класс защиты IP44, цвет: сталь Пролистать наверх Предпочтение конфиденциальности

Здесь вы найдете обзор всех используемых файлов cookie.Вы можете дать свое согласие на использование целых категорий или отобразить дополнительную информацию и выбрать определенные файлы cookie.

Имя Политика конфиденциальности Cookie
Провайдер Eigentümer dieser Веб-сайт
Назначение Speichert die Einstellungen der Besucher, die in der Cookie Box von Borlabs Cookie ausgewählt wurden.
Имя файла cookie borlabs-cookie
Срок действия куки 1 Яр
Имя Quform
Провайдер Eigentümer dieser Веб-сайт
Назначение Speichert die Inhalt der vom Nutzer über das PlugIn Quform in Formulare eingegebenen Daten für die Dauer der Browser-Session.»Save IP» ist deaktiviert / «Ubermittelte Formulardaten in der WordPress-Datenbank speichern» ist deaktiviert. / Speichert nur eine Sitzungs-ID (im Cookie werden keine persönlichen Daten gespeichert) / Wird zur Gewährleistung der Sicherheit benötigt (Schutz vor Cross Site Request Forgery) / Wird für die ordnungsgemäße Funktion des Plugins. CAPTCHA-Lösung korrekt ist)
Имя файла cookie quform_session
Срок действия куки Сессия

Как подключить спутниковую антенну к телевизору? | Поддержка

У вас есть телевизор, тарелка, тарелка-приемник и кабели, теперь вам просто нужно щелкнуть пальцами, и волшебный спутниковый джинн все соберет, верно? Не совсем так; как вы, наверное, уже знаете, есть много разных частей, и инструкции не всегда самые лучшие.Большинство провайдеров, включая Windstream, предлагают профессиональную установку на все пакеты цифрового телевидения. Однако, если по какой-либо причине вы решите выполнить установку самостоятельно, эта статья поможет вам начать работу и поможет вам насладиться новой услугой спутникового телевидения.

Необходимые условия для подключения антенны

Во-первых, убедитесь, что ваш телевизор находится в желаемом месте, перемещение его после подключения может вызвать затруднения. Далее определитесь, где вы хотите разместить свое блюдо; на вашей крыше или в земле.Если вы решите поместить его в землю, его нужно будет установить на подставку. При установке тарелки она должна быть в идеале обращена в сторону, где на пути нет деревьев или линий электропередач, это снизит вероятность возникновения каких-либо проблем с вашим сигналом.

Подключение спутниковой антенны к телевизору

Теперь пора вытащить коаксиальный кабель и кабель HDMI, которые вам должны были дать при покупке тарелки. Чтобы подключить тарелку к телевизору, выполните следующие простые шаги:

  1. Подключите один конец коаксиального кабеля к задней панели спутниковой антенны, обозначенной «LNB»
  2. Подключите другой конец коаксиального кабеля к спутниковому ресиверу в порт с пометкой «Sat in».
  3. Затем подключите один конец кабеля HDMI к «выходному» порту на задней панели спутника.
  4. Подключите другой конец кабеля HDMI к телевизору (не к тарелочному приемнику). Большинство телевизоров имеют более одного порта HDMI, поэтому выберите тот, который вам больше нравится.
  5. Наконец, включите телевизор и нажмите кнопку спутника на пульте дистанционного управления. Если все подключено правильно, вы должны увидеть сигнал. Если ваш сигнал кажется слабым, попробуйте изменить положение спутника, чтобы получить лучший сигнал.

Выполнение этих простых шагов поможет вам в кратчайшие сроки подключить спутниковую антенну к телевизору!

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
