Розетка телевизионная и компьютерная: Розетка телевизионная/компьютерная , Сталь, серия Atlas Design, Schneider Electric

Розетка СП 2-м компьютерная/ТВ механизм (белый) Atlas ATN000189

Личный кабинет

Ваш город Краснодар

по России звонок бесплатный

8-800-700-74-00

Ваша электробезопасность

Центральный склад в г. Краснодар

Все товарыКабель и проводМодульное электрооборудованиеРозетки/ выключатели и комплектующиеСветильникиЛампыКабель-каналЛоток металлическийСчетчики электроэнергииТруба и металлорукавЭлектромонтажные изделияЭлектрооборудованиеЩиты

0Корзина

0 р.

Отложенные

0

Сравнение

---

Главная Каталог РОЗЕТКИ, ВЫКЛЮЧАТЕЛИ И КОМПЛЕКТУЮЩИЕ РОЗЕТКИ, ВЫКЛЮЧАТЕЛИ И КОМПЛЕКТУЮЩИЕ / Розетки и выключатели Schneider Electric РОЗЕТКИ, ВЫКЛЮЧАТЕЛИ И КОМПЛЕКТУЮЩИЕ / Розетки и выключатели Schneider Electric / Серия ATLASDESIGN РОЗЕТКИ, ВЫКЛЮЧАТЕЛИ И КОМПЛЕКТУЮЩИЕ / Розетки и выключатели Schneider Electric / Серия ATLASDESIGN / Серия ATLASDESIGN (белый) РОЗЕТКИ, ВЫКЛЮЧАТЕЛИ И КОМПЛЕКТУЮЩИЕ / Розетки и выключатели Schneider Electric / Серия ATLASDESIGN / Серия ATLASDESIGN (белый) / Розетки телекоммуникационные серии ATLASDESIGN (белый) Розетка СП 2-м компьютерная/ТВ механизм (белый) Atlas ATN000189

• Характеристики

• Описание товара

• Наличие в магазинах

• Отзывы (1)

• Вопрос-ответ

Производитель:

Schneider Electric

Фасовка:

10

СтранаПроизводитель:

РОССИЯ

Наличие на складе:

Да

Артикул:

ATN000189

Вес:

0,056

Объем:

0,001

Ширина:

71

Длина:

71

Высота:

31

Тип упаковки:

Флоупак

Режим фиксации:

винты

Соединения – клеммы:

винтовой зажим

Цветовой оттенок:

Белый

Тип монтажа:

утопленный

Тип покрытия:

глянцевое

Комплектация изделия:

механизм

Тип продукта:

многофункциональная розетка

Серия:

Atlas

Степень защиты IP:

IP20

Количество в одном комплекте:

10

Вес нетто:

56 г

Экологичность:

не содержит галогенов

Номинальный ток:

16 A в 250 В Переменный ток 50 Гц

Емкость зажимного соединения:

1 x 1. 5…2 x 4 мм? для Гибкий кабель(и) 1 x 1.5…2 x 4 мм? для Жесткий кабель(и)

Форма головки винта:

pozidriv № 1

Состав изделия:

крышка термопласт

Внешний склад:

1202

Рейтинг:

5

Минимальная партия для продажи:

1

ATLASDESIGN РОЗЕТКА двойная ТВ   компьютерная RJ45, кат. 5Е, БЕЛЫЙ

г. Краснодар, ул Онежская, 60

В наличии⁷

г. Краснодар, ул. Кр. Партизан, 194

В наличии¹

г. Краснодар, ул. Солнечная, 25

В наличии⁵

г. Краснодар, ул. Дзержинского, 98/3

В наличии⁴

г. Краснодар, ул. Уральская, 87

В наличии⁵

г. Краснодар, ул. Российская, 252

В наличии¹¹

г. Краснодар Центральный склад

В наличии¹¹

г. Краснодар, ул. Западный обход, 34

В наличии²

г. Краснодар, ул. К. Россинского, 7

В наличии³

Внешний склад

В наличии¹²⁰²

Василий Краснодар

15.07.2022

Заказ 19387 2 в одном! Отличная розетка.

Оставить отзыв

Пожалуйста, авторизуйтесь чтобы иметь возможность оставить вопрос

ТВ розетка — разновидности и схемы подключения

Принципы установки розеток для тв и обычных разъемов схожи, так как в обоих случаях используется один и тот же тип подрозетника. Имеются лишь небольшие отличия по способу проведения монтажных работ. В этой статье мы подробно разберемся в том, как подключить тв розетку.

Содержание

• Разновидности телевизионных розеток
• Схемы подключения
  • Схема «звездочка»
  • Шлейфовое подключение
  • Монтаж на примере розетки Schneider
  • Подключение разъема Lezard
  • Подключение разъема Legrand

Разновидности телевизионных розеток

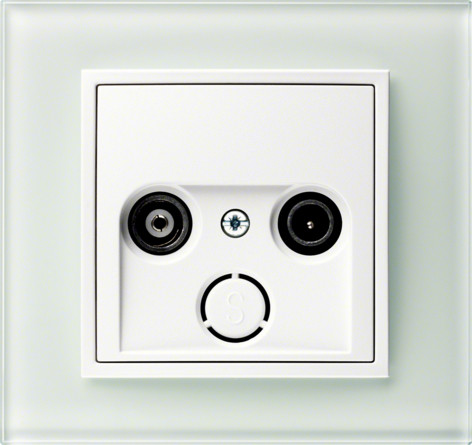

Существует две разновидности телевизионных розеток: окончательные (оконечные) и проходные. Также разъемы классифицируются по назначению: для наземного ТВ (обозначается как TV), для радио (R), для спутникового ТВ (SAT). Кроме того, в продаже встречаются комбинированные типы розеток: TV (45-1000 МГц), TV+R (92-108 МГц), TV+SAT (950-2500 МГц), TV+R+SAT.

Совет! Желательно, чтобы розетка была того же цвета, что и силовые разъемы — так будет легче вписать ее в интерьер. Если же розетки устанавливаются в единый блок, то не только цвет, но и производитель приборов должны быть одинаковыми.

Окончательные разъемы носят такое название, поскольку являются конечным узлом в сети. Этот вид тв розеток отличается сигналом повышенной четкости, отсутствием помех благодаря волновому сопротивлению, равному 75 Ом. Оконечные разъемы могут работать с несколькими стандартами: как по отдельности, так и в комбинации (TV, TV+R , TV+R+SAT).

Еще один тип разъемов — проходная тв розетка. Такие приборы применяется для приема сигнала и дальнейшей его транспортировки к другим точкам подключения. Передача сигнала между розетками осуществляется по коаксиальному кабелю. Устройство оснащается парой гнезд (по гнезду на входе и на выходе). Телевизор подключается на входе, а на выходе находится провод, направляющийся к другому потребителю. При этом последняя розетка в схеме всегда является окончательной. Проходные разъемы не применяются для построения схем, в которых распределяется спутниковый сигнал ввиду технической несовместимости с большей частью решений.

Проходная ТВ-розетка не отличается от оконечной с лицевой панели. Но на тыльной стороне присутствует два разъема со стрелками вход и выход

Схемы подключения

Существует множество схем подключения тв-разъема. Для обработки сигнала используется сплиттер. Данное устройство внешне выглядит как небольшая коробка и выполняет функцию разделения сигнала. Так же, как и в телефонных линиях, при передаче цифровых электрических сигналов не обойтись без их разделения.

Принцип работы сплиттера состоит в делении сигнала на одинаковые пакеты. Далее разделенные сегменты передаются на входную часть телевизионных разъемов. Сплиттер сконструирован таким образом, что для всех телевизоров, получающих сигнал, вне зависимости от их количества будет передаваться сигнал равнозначного качества. В результате в пределах одной квартиры отпадает смысл в отдельной антенне для каждого телевизора.

Подключение можно выполнить одним из двух способов:

1. Схемой «звездочка», когда удаляется старый кабель, а новый прокладывается через сплиттер.
2. Шлейфовой схемой.

Ниже мы разберемся в вопросе, как подключать розетку, при этом уделим внимание достоинствам рассматриваемых схем.

Схема «звездочка»

В этой схеме используется сплиттер, выполняющий функцию разветвления сигнала, разбиения его на пакеты и усиления. Устройство ставится на входе кабеля в жилое помещение из подъезда. Далее осуществляется разводка потребителям антенных проводников. Установка тв розетки с помощью такой нехитрой технологии применяется чаще всего, поскольку сплиттер обеспечивает целый ряд преимуществ:

1. Кабель располагается в технически защищенном месте, что имеет значение как при проведении монтажных работ, так и при дальнейших профилактических осмотрах.
2. Сигнал отличается устойчивостью.
3. Разделенные пакеты сигнала бесперебойно поставляются на все телевизионные приемники в квартире.

Шлейфовое подключение

Этот способ монтажа тв розетки предполагает использование шлейфа. Основной кабель направляется к любому из имеющихся в доме телевизоров, а дальше осуществляется разводка на другие приемники прямо на разъеме.

Разводка представляет собой ответвление на две или более частей (в зависимости от количества имеющихся телевизоров).

Подключение указанным способом называется шлейфовым. При этом разъемы, соединенные шлейфом, должны быть проходными, кроме последнего, который является оконечным.

Шлейфовая схема позволяет сэкономить на расходе кабеля, однако имеет она и минусы. Недостаток шлейфовой системы состоит в том, что на первом приемнике качество будет выше, чем на последующих. Однако при достаточной силе телевизионного сигнала разница будет практически незаметной. Кроме того, следует учитывать тот факт, что современная телевизионная техника снабжается возможностью усиления сигнала, причем происходит это в автоматическом режиме.

Шлейфовое подключения через проходные телевизионные розетки

Итак, неравномерность распределения сигнала в данном случае можно считать несущественным недостатком. Среди других минусов шлейфовой системы можно отметить такие:

1. Схема, где имеются проходные и оконечная тв розетка, обойдется дороже стандартной схемы «звездочка».
2. В случае разрыва цепи все последующие потребители лишаются телевизионного сигнала.

Монтаж на примере розетки Schneider

В качестве примера разберем монтаж проходной розетки от французской компании «Schneider Electric» (модель розетки tv rj45). Задача состоит в подключении двух телевизоров к одному кабелю по проходной шлейфовой схеме.

При установке розетки для тв кабеля предусматриваем небольшой излишек самого кабеля — он должен выходить наружу из монтажной коробки. Далее зачищаем небольшой участок изоляционного материала на кабеле. При этом сохраняем в целостности центральную жилу и экранирующую оплетку.

Начинаем со снятия лицевой панели, немного откручиваем прижимающий болт. Это нужно, чтобы обеспечить свободный выход кабеля через отверстие.

На корпусе разъема имеются стрелки. Вставляем кабель до конца в направлении, указанном стрелками. Затем прижимаем кабель зажимающим винтом (закручиваем его). Кабель нужно надежно закрепить, но винт нужно закручивать с осторожностью, чтобы не передавить магистраль. Со вторым концом совершаем точно такие же манипуляции. Разъем устанавливаем таким образом, чтобы избегать перегибов на кабеле.

Обратите внимание! Перед монтажом телевизионной розетки следует провести осмотр участка фиксации провода на возможность короткого замыкания главной жилы с оплеткой.

Когда кабель вставлен и зафиксирован, надеваем лицевую панель. Фиксация панели осуществляется с помощью специальных фирменных защелок. Проверяем строительным уровнем точность установки разъема по горизонтали. Если все в порядке, окончательно фиксируем крепежными болтами панель и закрываем ее рамкой.

Подключение разъема Lezard

Розетки от компании «Lezard» относятся к недорогим и отличаются хорошим качеством. Однако, выбирая продукцию «Lezard», нужно учитывать наличие на ней печатной платы. Дело в том, что платы оснащаются таким компонентом, как конденсатор. Эта деталь находится рядом с фиксатором центральной жилы и разъемом для кабельного подключения. Конденсатор непроницаем для питающего напряжения, которое должно поступать на активную антенну. Поэтому такие разъемы подходят исключительно для пассивных антенн.

Если все же имеется желание приспособить такую розетку под активную антенну, нужно вместо фильтрующего конденсатора поставить стандартный проводник. Делается это путем закорачивания и запаивания кусочка медной проволоки вместо конденсатора.

Само подключение ТВ розетки состоит в монтаже сигнального проводника тв-кабеля в центральной розеточной клемме. Также нужно зафиксировать экран скобкой.

Обратите внимание! Нельзя допускать замыканий главного проводника, пропускающего сигнал, с оплеткой. В противном случае будет нарушен экран, предохраняющий от потерь телевизионного сигнала в кабеле.

Подключение разъема Legrand

TV розетка от французского производителя «Legrand» отличается удобством подключения, но и довольно дорого стоит.

При подключении разъема центральную кабельную жилу фиксируем в специальном пружинном фиксаторе. Фольгированную оплетку прижимаем к корпусу с помощью откидного крепления.

Убираем крышку крепления, которая прикрывает участки соединения коаксиального кабеля. Для этого осторожно поддеваем крышку отверткой, тем самым высвобождая фиксатор.

Удаляем внешний изоляционный слой и внутренний диэлектрический материал кабеля примерно на сантиметр в длину. Направляем кабель в разъем, а медную жилу фиксируем самозажимной клеммой.

Обратите внимание! Контакт оплетки с розеточным корпусом достигается благодаря пластинке, которая соединяется с его внешним изолятором, крепко прижимаясь к экрану кабеля.

Когда кабель соединен с разъемом, устанавливаем последний в подрозетнике. Закрепляем розетку парой саморезов. Далее зажимаем винты распорками розеточных фиксаторов. Закручиваем саморезы подрозетника до упора. Ставим лицевую панель разъема на положенное ей место. Розетка для телевизора на стене установлена и готова к эксплуатации.

Домашняя страница — Оборудование Veligaa

• Категории

Смесители из нержавеющей стали, сантехника и аксессуары для ванных комнат.

Купить сейчас

Ручные инструменты и электроинструменты для домашнего и профессионального использования.

Купить сейчас

Высококачественные электроинструменты и принадлежности, предназначенные для профессионалов, обеспечивают высочайший уровень безопасности, надежности и производительности.

Купить сейчас

Высококачественные товары, облегчающие вашу повседневную жизнь.

Купить сейчас

Смесители из нержавеющей стали, сантехника и аксессуары для ванных комнат.

Купить сейчас

Ручные инструменты и электроинструменты для домашнего и профессионального использования.

Купить сейчас

Высококачественные электроинструменты и принадлежности, предназначенные для профессионалов, обеспечивают высочайший уровень безопасности, надежности и производительности.

Купить сейчас

Высококачественные товары, облегчающие вашу повседневную жизнь.

Купить сейчас

Новые поступления

НАБОР САДОВЫХ ИНСТРУМЕНТОВ FLO 3 ШТ.
МВР 86,40

РАБОЧИЕ ПЕРЧАТКИ YATO 10
МВР 18.36

КАБЕЛЕПРОВОД ОРАНЖЕВЫЙ Z1
МВР 205.20

ДЕРЕВЯННЫЙ МОЛОТОК SATA 20 УНЦ
МВР 205.20

АККУМУЛЯТОРНАЯ ДРЕЛЬ METABO
10 476,00 МВР

BRENNENSTUHL СВЕТОДИОДНАЯ ЛАМПОЧКА ДЛЯ WIFI 9Вт E27 3000-6000K
МВР 194,40

ТЕЛЕЖКА ДЛЯ ИНСТРУМЕНТОВ С 2 ЯЩИКАМИ SATA 38 ДЮЙМОВ
МВР 5,940. 00

ПЕРЕГОРОДКА ИЗ Вспененного ПВХ, БЕЛАЯ
МВР 313.20
МВР 281,88

АККУМУЛЯТОРНАЯ БАТАРЕЯ METABO 12 В 4,0 Ач LIHD
1 566,00 МВР

СВЕТОДИОДНЫЙ ПРОЖЕКТОР BRENNENSTUHL 20W 1680LM 3000K БЕЛЫЙ
810,00 МВР

Предлагает широкий ассортимент инструментов для профессиональных пользователей в металлообрабатывающей промышленности, строительстве и ремонте.

Купить сейчас

Двери

Разнообразие дверей в широком дизайне. Изготовлено с использованием высококачественных материалов.

Купить сейчас

Telwin

Мировой лидер в производстве сварочных аппаратов, систем резки, зарядных устройств и стартеров на протяжении более 55 лет

Купить сейчас

Поиск по категориям

Мы размещаем информацию о наших рекламных акциях, объявлениях и возможностях карьерного роста в нашем разделе для прессы.

Будьте в курсе

Как подключить компьютер к телевизору

Иногда на вашем компьютере есть что-то, что вы хотели бы воспроизвести на телевизоре. Возможно, вы скачали фильм или вам прислали видео с участием членов вашей семьи, которое вы хотели бы посмотреть на большом экране, возможно, вместе с другими.

Современный телевизор теперь можно подключить к настольному или портативному компьютеру. Таким образом, ваш компьютер становится устройством воспроизведения, а телевизор выступает в роли монитора. Проще всего это сделать с помощью кабеля HDMI (мультимедийный интерфейс высокой четкости).

Примечание. Эти кабели сильно различаются по цене. Впрочем, эксперты сходятся во мнении, что от покупки более дорогого «дизайнерского» кабеля ничего не выиграешь — относительно дешевый должен достойно справляться со своей задачей.

Вам понадобится: 9 шт.0143

• компьютер с выходным разъемом HDMI, звуковая карта и видеокарта
• телевизор с входным разъемом HDMI
• кабель HDMI для подключения двух.

Следуйте этим пошаговым инструкциям, чтобы подключить компьютер к телевизору

Шаг 1: Поместите ноутбук рядом с телевизором или убедитесь, что настольный компьютер расположен достаточно близко, чтобы к нему можно было подключиться через кабель HDMI. Убедитесь, что ваш компьютер и телевизор выключены.

Шаг 2: На задней панели компьютера находится разъем HDMI ( см. справа ). Он немного похож на USB-разъем, но не прямоугольный. Он будет помечен как «HDMI».

Кабель HDMI одинаков на обоих концах ( см. слева ). Неважно, какой конец вы подключаете к компьютеру. Подключите один конец сейчас.

Шаг 3: На передней или боковой панели телевизора или на задней панели рядом с кабелем питания имеется заглушка. Под ним вы найдете всевозможные кнопки и входные разъемы. Подключите другой конец кабеля HDMI к телевизору через разъем HDMI, который вы найдете под крышкой.

Шаг 4: Включите телевизор. Используйте кнопку «AV» на пульте дистанционного управления, чтобы выбрать AV-вход «PC».

Шаг 5: Включите компьютер. Теперь он будет выполнять «протокол рукопожатия» с вашим телевизором. Ваш телевизор передаст компьютеру информацию о формате, необходимом для приема видео. Вы должны увидеть информацию с вашего компьютера на экране телевизора. Возможно, вам придется согласиться с несколькими изменениями на вашем компьютере. Используйте мышь или сенсорную панель, чтобы нажимать на кнопки обычным способом.

Шаг 6: Теперь ваш телевизор — это экран вашего компьютера. Убедитесь, что вы выбрали опцию «Полный экран» на вашем компьютере.

Шаг 7: Запустите фильм, который хотите посмотреть. Переместите указатель мыши за пределы экрана, чтобы кнопки «Воспроизвести» и «Пауза» не загромождали его. Но не волнуйтесь — если вы снова переместите мышь, они снова появятся.

Шаг 8: Когда фильм закончится, закройте файл, содержащий фильм или видео, и выключите компьютер. Отсоедините кабель HDMI и выберите другой вход с помощью кнопки «AV» на телевизоре.

Выполните следующие действия для беспроводного подключения ноутбука к телевизору

Вам потребуется:

• ноутбук с подключенным Wi-Fi
• Телевизор с поддержкой Wi-Fi

Шаг 1: Включите телевизор и компьютер.

Шаг 2: В меню телевизора включите режим Wi-Fi.

Шаг 3:   Выберите вход Wi-Fi на телевизоре так же, как и Видео 1, DVR и т. д.

Шаг 4: На ПК вам должно быть предложено выбрать подключение Wi-Fi к телевизору. Некоторые производители ПК (особенно Sony) имеют на своих ноутбуках специальную кнопку для активации этого соединения.

Шаг 5: Следуйте инструкциям производителя телевизора по подключению телевизора к вашей сети Wi-Fi. Может потребоваться ввести ключ безопасности или пароль, чтобы ваша сеть распознала телевизор как точку доступа (может потребоваться перезагрузка сетевого маршрутизатора).

Шаг 6: На экране телевизора может отображаться четырехзначный код доступа, который необходимо ввести на ПК.

Шаг 7: После этого ПК должен распознать телевизор как устройство. Если это так, перейдите в панель управления ПК и выберите «Настроить разрешение экрана».
