Розетка с выключателем: установка, схемы подключения
С целью экономии проводов и места на стенах, часто электрические приборы комбинируются между собой посредством распределительных коробок или других приспособлений. Наиболее часто в одном корпусе сочетается розетка с выключателем, благодаря своей практичности именно эта схема подключения стала самой популярной среди домовладельцев.
Варианты установки
Существует несколько видов подключения, которые разнятся по своему типу и принципу работы. Раньше в квартире и частном доме в основном устанавливались розетки с выключателями, необъединённые в одном корпусе. Это позволяло соединить между собой провода в распределительной коробке, но при этом не совмещать вместе эти два электроотвода. Такой вариант подходит, если по какой-то причине нет возможности установить данные потребители рядом или на одной высоте.
Фото – СхемаДостоинства этого варианта:
- Доступность. Можно купить самые дешевые розетки и выключатели для светильников и объединить их в одну схему;
- Простая схема подключения.
Если все делать внимательно – то с установкой распределительной коробки и объединением в ней проводов своими руками проблем не возникнет; - Безопасность. При коротком замыкании или перенагрузке проводки провода могут оплавиться. За счет того, что одинарный, двойной или тройной выключатель установлен отдельно от розетки, повышается пожаробезопасность квартиры.
Если все делать внимательно – то с установкой распределительной коробки и объединением в ней проводов своими руками проблем не возникнет;Сейчас же все чаще мастерами с такими целями используется специальный блок (к примеру, это производители Makel – Макел, АВВ – ABB), в котором совмещены электрическая розетка и выключатель. Главным достоинством такой схемы подключения является её простота – не требуется отдельно вести контакты и перепроверять правильность их подключения. Также нужно отметить, что не нужно долбить перфоратором стену в двух местах, достаточно только одного отверстия, подходящего под размеры блока.
Фото – блокПлюсы:
- Легко можно провести перенос системы, её расположение просто меняется путем перетяжки кабелей;
- Высота установки этой розетки с выключателем просто сделать по евростандарту, не нужно отдельно измерять уровень каждого отвода;
- Могут использоваться для уличного размещения, комнатного и т. д.;
- Удобно монтировать на любые поверхности. Возможен монтаж в гипсокартон, кирпич, камен, пеноблок.
д.;К недостаткам можно отнести тот факт, что если потребуется замена какой-либо отдельной части конструкции, то, скорее всего, придется менять весь блок.
Блоки классифицируются по количество штепсельных розеток и типу выключателей лампочки или люстры. Можно купить одноклавишный, двухклавишный, трехклавишный вариант.
Раздельная схема подключения
Самый простой вариант, как подключить розетку и 1-клавишный выключатель производства Анам – это соединить провода сети и устройств между собой в определенном порядке в распределительной коробке. Рассмотрим, как провести монтаж:
- Нужно подготовить отверстие в стене, если розетка внутренняя, или просто место монтажа – если приборы наружные. Накладные розетки и выключатели часто используются в домах с открытой проводкой, они более просты в установке и эксплуатации, но имеют низшие показатели безопасности, нежели стандартные со скрытой установкой;
- В распределительную коробку по умолчанию должно входить 6 проводов – по два от розетки, выключателя и сети. Они делятся на фазные и нулевые. Отдельно нужно ввести (если есть) заземление;
- Первыми нужно подсоединить фазу сети и выключателя. Они крепятся друг к другу скруткой и фиксируются изолентой;
- Нулевой провод отводится к розетке. Если так подключить кабеля, то выйдет, что фаза коммутируется – это очень удобно в повседневном использовании;
- Нулевой провод проводки подключается к нулевому кабелю розетки.
Они делятся на фазные и нулевые. Отдельно нужно ввести (если есть) заземление;Такая совмещенная система работает очень просто. При включении выключателя, фаза розетки замыкается и по ней начинает идти электрический ток. К ней можно подключить удлинитель, любой бытовой прибор и т. д. Если выключить выключатель, то цепь разомкнется. Конечно, при необходимости можно подключить схему так, чтобы каждый потребитель функционировал независимо друг от друга.
Фото – принцип соединенияОбратите внимание, что если установить на разрыв не провод фазы, а нуль, то даже при выключенном переключателе розетка будет находиться под напряжением.
Поэтому электрики не рекомендуют использовать такую схему. Этот вариант также подойдет для соединения штепсельного отвода, лампы и выключателя, но тогда переключатель будет контролировать только один прибор.
Схема установки блока
Все чаще мастерами используется более современный вариант – это сетевая система с выключателем в одном корпусе. Система очень удобная и простая в использовании. Как осуществляется установка блока с розеткой и переключателем света:
- Из щитка отводится фазный провод. Его нужно присоединить к соответствующему выводу;
- Выключатели бывают с блокировкой и без (с защитой часто используются для ванной комнаты или улицы). В зависимости от этого может разниться следующий шаг. С фазового вывода розетки идет перемычка, которая объединяется с клеммой выключателя. Она может быть выполнена из различного материала и разниться по конструкции;
- Нулевые провода соединяются между собой;
- По умолчанию такие потребители изготавливаются сразу с заземлением. К винту РЕ нужно подвести заземляющую шину. Его плотно затягивают или просто оборачивают кабель заземления вокруг головки петлей.
К винту РЕ нужно подвести заземляющую шину. Его плотно затягивают или просто оборачивают кабель заземления вокруг головки петлей.В зависимости от конструкции, схема подключения может разниться с описанной, поэтому внимательно читайте инструкцию по установке блока.

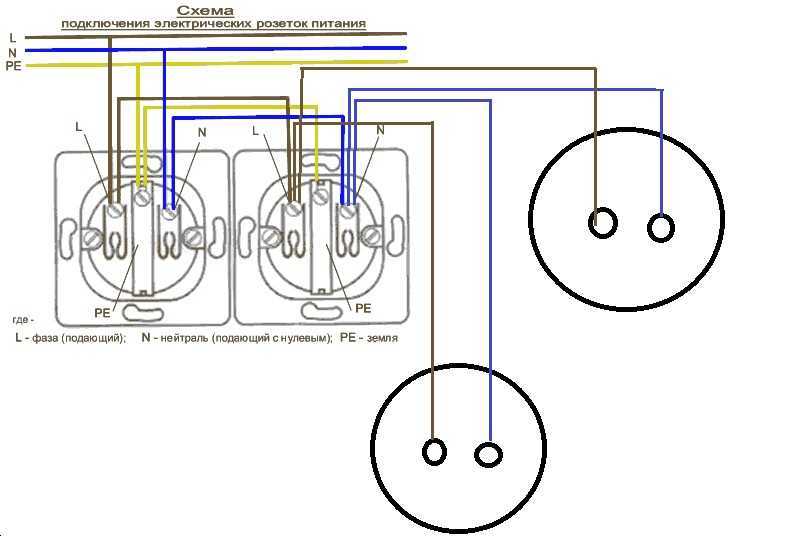

Фото – соединение нескольких потребителейВидео: схема соединения выключателя и розетки в коробке
Схема подключения разъема прицепа (распиновка розетки фаркопа), схема подключения прицепа распиновка розетки фаркопа
15.08.2013
В статье указана стандартная распиновка электрики. Т.е. если вы установили фаркоп в специализированном сервисе, и можно смело покупать к своему автомобилю новый прицеп. Если фаркоп устанавливали самостоятельно, тогда надеемся, эта статья окажется для вас полезной.
Если Вам необходима схема подключения прицепа распиновка розетки фаркопа, Вы можете воспользоваться информацией, расположенной ниже.
№ контакта | Код | Цвет проводов МЗСА | Цвет проводов ГОСТ 9200-76 стр. 10 (11) | На некоторых украинских прицепах | Сигнал | Сечение провода |
1 | L | Желтый | Желтый | Зеленый | Левый поворотник | 1,5 мм2 |
2 | 54G | Голубой | Голубой | Красно-белый | Опция, в России выводят противотуманный фонарь | 1,5 мм2 |
3 | 31 | Белый | Белый | Черный | Земля (-) | 2,5 мм2 |
4 | R | Зеленый | Зеленый | Желтый | Правый поворотник | 1,5 мм2 |
5 | 58R | (Нет провода) | Коричневый | Розово-красный | Правый габарит и подсветка номера (иногда задний ход) | 1,5 мм2 |
6 | 54 | Коричневый | Красный | Голубо-белый | Стоп-сигналы | 1,5 мм2 |
7 | 58L | Черный | Черный | Голубо-черный | Левый габарит | 1,5 мм2 |
Обратите внимание, что на прицепах МЗСА к 5-у сигналу ничего не выводиться.
Соответственно, если у вас на прицепе МЗСА не горят габаритные огни, скорее всего в розетке фаркопа сигнал выведен только на 5-й контакт, а на 7-й нет.
Некоторые российские производители прицепов при установке фонаря заднего хода подключают его к 5-й клемме, а за габаритами оставляют 7-й контакт.
Для долгой и безотказной службы электрической розетки советуем после подсоединения контактов промазать их литолом или солидолом, а место входа жгута проводов в розетку надежно обработать герметиком.
Схема подключения 13-контактной розетки автоприцепа разобрана в отдельной статье.
Теги: Фаркопы, Техническое обслуживание прицепов, Электропроводка и светотехника прицепов, ТСУ
С тормозом или без? Как крепить квадроцикл?
Комментарии Написать комментарий НаверхКак найти количество розеток на одном автоматическом выключателе?
Самый частый вопрос, который задают владельцы домов и любители самоделок, — это точное количество розеток, розеток и розеток, которые можно установить на автоматические выключатели на 15 А или 20 А.
Хотя инженеры-электрики и электрики знают ответ на основе расчетов и опыта, давайте поделимся с вами той же информацией о ракетостроении. Не волнуйтесь, формулу и расчет легко решит ученик 4 класса.
Прежде чем перейти к подробностям, имейте в виду, что NEC (Национальный электротехнический кодекс) не указывает точное количество розеток на автоматический выключатель. Это только предполагает, что только 80% нагрузки могут быть подключены к номинальному автоматическому выключателю, т.е. нагрузка не должна превышать 80%, т.е. автоматический выключатель на 15 А можно использовать только для точек нагрузки 12 А (15 А x 80 % = 12 А)
Таким образом, исходя из эмпирического правила, всего можно подключить 8–10 розеток (рассчитанных на 1,5 А). установлен на однополюсный, однофазный выключатель 15А, 120В.
Похожие сообщения:
- Как найти количество лампочек на одном выключателе?
- Как найти напряжение и силу тока выключателя, вилки, розетки и розетки?
Теперь давайте посмотрим решенные примеры для 15А или 20А для розеток 120В и 240В и автоматических выключателей.
В этом решенном примере мы покажем, как определить подходящее количество розеток и розеток на цепь.
СОДЕРЖАНИЕ
Определение количества розетков на цепи Метод 1 — Основной подход Пример: 120V — NEC — US & Canada. автоматический выключатель 15А, 120В?
Решение:
Прежде всего, мы должны найти общую мощность, которую может выдержать однополюсный выключатель на 15 А и 120 В, используя следующую базовую формулу.
P = V x I
Мощность Мощность = Вольт x Ампер
Ввод значений
Мощность = 120В x 15А = 1800 Вт Но Национальный электротехнический кодекс этого не признает. NEC предлагает, чтобы 80% (0,8 номинального значения выключателя) нагрузки можно было подключить к автоматическому выключателю. В этом случае безопасная максимальная нагрузочная способность выключателя на 15 А составляет:
Мощность = 1800 Вт x 0,8 = 1440 Вт
Теперь общее количество розеток можно определить, разделив мощность на напряжение питания.
Количество розеток = 1440 Вт / 120 В
Максимальное количество розеток = 12
Это означает, что на один автоматический выключатель номиналом 15 А, 120 В (однофазный) можно установить до 12 розеток. однополюсный) для непостоянных точек нагрузки.
На всякий случай, чтобы избежать ненужного срабатывания выключателя, вы можете еще раз умножить расчетное количество розеток на 0,8. например
Безопасное количество розеток = 12 x 0,8 = 9,6
Это число соответствует основному эмпирическому правилу определения количества розеток, которое составляет 1,5 ампера на розетку. Короче говоря, самое безопасное количество розеток 8-10 на один автоматический выключатель на 15А, 120В , 1-П.
Похожие сообщения:
- Как рассчитать количество ламп накаливания в последней подсхеме?
- Как рассчитать количество люминесцентных ламп в последней подцепи?
д. Приведенные выше расчеты основаны на NEC, где уровни однофазного напряжения составляют 120 В и 240 В. Уровень напряжения в Великобритании, ЕС и других странах составляет 230 В.
Определить количество розеток в районах, где питающее однофазное напряжение составляет 230В. Вы должны будете разделить расчетную номинальную мощность выключателя на 230В.
Например, какое общее количество розеток можно установить на автоматический выключатель 10 А, 230 В?
Решение:
Power = Volts x Amperes
Power = 230V x 10a = 2300 Вт
Рейтинг мощности с коэффициентом безопасности 80%
2300 W x 80% = 1840 W
2300 W x 80% = 1840 W
делим на напряжение питания 230В для расчета общего количества розеток.
2392 Вт / 230 В = 8
Это означает, что вы можете установить до 8 розеток на однофазный выключатель MCB 10 А, 230 В.
Похожие сообщения:
- Как найти правильный размер автоматического выключателя? Калькулятор выключателя и примеры
- Как найти подходящий размер кабеля и провода? – Решенные примеры
Сколько розеток по 1,5 А каждая можно подключить к автоматическому выключателю 15 А, 120 В?
Раствор
Насколько нам известно, номинальная сила тока в розетке составляет 1,5А.
Чтобы узнать максимальное количество розеток, разделите номинальный ток выключателя на номинальный ток розетки.
Максимальное количество розеток = 15 А / 1,5 А = 10
Поскольку NEC допускает только 80-процентную нагрузку на выключатель, таким образом, самое безопасное количество розеток на один выключатель составляет:
Безопасное количество розеток = 12 x 0,8 = 8
Как видно, на автоматический выключатель на 15 А, 120 В можно подключить 8 розеток с номинальным током 1,5.
Тот же пример и расчет можно использовать для автоматических выключателей на 15 А, 20 А, 30 А и т. д., 120 В или 240 В, особенно для розеток и светильников общего освещения. Имейте в виду, что нагрузка, превышающая 1200 Вт, может быть подключена к отдельному и специальному автоматическому выключателю. Кроме того, эти расчеты не применяются к 2-полюсным точкам непрерывной нагрузки и розеткам, требующим сложных конфигураций.
Похожие сообщения:
- Как определить размер центра нагрузки, щита и распределительного щита?
- Как определить количество автоматических выключателей в щите?
Сколько розеток по 80 Вт каждая можно подключить к автоматическому выключателю 20 А, 120 В?
Решение
Прежде всего, рассчитайте общую номинальную мощность, которую может выдержать выключатель 20 А, 120 В
Мощность = Вольты x Амперы
Мощность Мощность в ваттах = 120 В x 20 А = 2400 Вт
Примените безопасный предел выключателя, равный 80%.
2400 Вт x 0,8 = 1920 Вт.
Теперь разделите номинальную мощность выключателя на номинальную мощность розетки.
Максимальное количество розеток = 1920 Вт / 80 Вт = 24
Это означает, что мы можем установить в общей сложности до 24 розеток по 80 Вт каждая на автоматический выключатель 20 А, 120 В.
Максимально безопасное количество розеток = 24 x 0,8 = 19.2
Безопасное количество розеток — 19, которые можно использовать с автоматическим выключателем 20 А, 120 В.
Related Posts
- Как подключить розетку? Схемы подключения розеток
- Как подключить 3-контактную розетку для Великобритании? Подключение розетки BS1363
- Как подключить субпанель? Установка главного наконечника для 120/240 В
- Как определить правильный размер подпанели?
- Как подключить одноэлементный водонагреватель и термостат?
- Калькулятор размера проводов и кабелей в AWG
- Калькулятор размеров электрических проводов и кабелей (медь и алюминий)
- Как подключить однофазный потребительский блок 230 В с УЗО? МЭК, Великобритания и ЕС
- Как подключить гаражный потребительский блок?
- Как подключить главную панель 120 В и 240 В? Установка коробки выключателя
- Как подключить 277 В и 480 В, 1-фазную и 3-фазную, коммерческую главную панель обслуживания?
URL скопирован
Показать полную статью
Связанные статьи
Кнопка «Вернуться к началу»
Различные типы электрических розеток и принцип их работы
МАТЕРИАЛ, СОДЕРЖАЩИЙСЯ В ЭТОЙ СТАТЬЕ, ПРЕДОСТАВЛЯЕТСЯ ТОЛЬКО В ОБЩИХ ИНФОРМАЦИОННЫХ ЦЕЛЯХ И НЕ ЯВЛЯЕТСЯ ПРОФЕССИОНАЛЬНОЙ КОНСУЛЬТАЦИЕЙ.
МАТЕРИАЛ, И ВЫ ДОЛЖНЫ ПРОВЕСТИ СОБСТВЕННОЕ ИССЛЕДОВАНИЕ И/ИЛИ ОБРАЩАТЬСЯ ЗА КОНСУЛЬТАЦИЕЙ К СПЕЦИАЛИСТАМ СООТВЕТСТВУЮЩЕЙ КВАЛИФИКАЦИИ В ОТНОШЕНИИ ВАШИХ КОНКРЕТНЫХ ОБСТОЯТЕЛЬСТВ, ПРЕЖДЕ ЧЕМ ПРИНИМАТЬ ДЕЙСТВИЯ. LANDMARK HOME WARRANTY НЕ НЕСЕТ НИКАКОЙ ОТВЕТСТВЕННОСТИ И, В частности, ОТКАЗЫВАЕТСЯ ОТ ЛЮБОЙ ОТВЕТСТВЕННОСТИ ЗА ИСПОЛЬЗОВАНИЕ ВАМИ ЛЮБОЙ ИНФОРМАЦИИ, СОДЕРЖАЩЕЙСЯ ЗДЕСЬ.
Включение лампы, включение микроволновой печи или включение телевизора — такие повседневные задачи, что вы вряд ли задумываетесь о том, что должно произойти в стенах вашего дома, чтобы эти предметы работали. Электричество является важной частью систем в вашем доме, и понимание того, как оно работает, жизненно важно для выполнения простых действий, таких как переустановка автоматического выключателя или проверка розетки.
В этой статье вы узнаете, как работает обычная электрическая розетка, а также о нескольких различных типах розеток, которые могут быть у вас дома.
Как работает электрическая розетка
Чтобы электричество работало, необходимо создать цепь. Электрическая розетка — это источник электроэнергии, который вы используете для подключения многих ваших приборов, и именно так вы создаете эту цепь в своем доме. Вот как работает электрическая розетка:
Во-первых, электричество в ваш дом подается электростанцией и линиями электропередач. Эта мощность поступает в ваш дом и распределяется автоматическим выключателем.
Автоматический выключатель подключен к каждой из ваших розеток проводкой.
Выход имеет три отверстия. Первое отверстие, или левое отверстие, называется «нейтральным». Второе отверстие, или правое отверстие, называется «горячим». Третье отверстие – это земляное отверстие. Горячее отверстие соединено с проводом, по которому подается электрический ток. Нейтральное отверстие соединено с проводом, который возвращает электрический ток в коробку выключателя.
Когда вы включаете лампу и включаете ее, горячая часть розетки позволяет электричеству течь в лампу, включая лампочку. Цепь замыкается, когда ток возвращается в розетку через нейтральный слот и обратно в автоматический выключатель. Когда вы отключаете лампу, цепь размыкается, и лампа не работает.
Автоматический выключатель — это один из уровней защиты дома. Он называется автоматическим выключателем, потому что он «размыкает» или «размыкает» цепь (останавливает протекание электрического тока), если электрический ток слишком высок. Еще один уровень безопасности для электрической системы вашего дома — наличие заземленного провода и заземленных розеток.
В чем разница между двухконтактной и трехконтактной/заземленной розеткой?
Если вы живете в старом доме, у вас могут быть розетки без третьего или «заземляющего» отверстия. Эти розетки не имеют заземляющего провода в электрической системе. Поскольку наличие заземляющего провода и заземленных (трехконтактных) розеток повышает уровень безопасности, новые дома и здания должны иметь трехштырьковые розетки с заземляющими проводами.
Заземляющий провод подключается отдельно к каждой розетке, а затем соединяется с нижней частью коробки выключателя. Этот заземляющий провод нейтрализует любой опасный электрический ток в землю.
Линия заземления используется для защиты ваших приборов от скачков напряжения или проблем с перенапряжением. Он также стабилизирует напряжение и защищает людей, имущество и оборудование от поражения электрическим током.
Например, скажите, что что-то случилось с горячим проводом в вилке. Когда вы подключаете что-то к двухконтактной розетке, вы, скорее всего, получите удар током. Прибор, который вы пытаетесь подключить, также может получить сильный электрический ток, что может привести к его поломке.
Если то же самое произошло с трехконтактной розеткой, и вы подключили что-то (с тремя контактами) к розетке, заземляющий провод поглотит удар и отведет ток в землю, где его можно будет безопасно нейтрализовать. Конечно, вилка по-прежнему не будет работать, но она также не испортит вашу технику… или вас.
Что делать, если у вас двухштырьковая розетка и трехштырьковые приборы (как у многих людей)? Ну, вы можете использовать так называемый «читерский» штекер. Вилка вставляется в розетку с двумя контактами, но имеет три контакта. Однако это не защитит вашу электрическую розетку, стены, изоляцию или ваши приборы от поражения электрическим током. Вам нужен заземляющий провод в вашей электрической установке, чтобы обеспечить вашу безопасность.
Если в вашем доме нет вилок с заземлением или провода с заземлением, вы можете обратиться к квалифицированному электрику, чтобы подключить провод с заземлением к электрической системе вашего дома.
Что такое розетка GFCI?
Другой тип вилки, который может быть у вас дома, — это розетка GFCI или розетка прерывателя цепи замыкания на землю. Этот тип розетки обычно находится в любом месте вашего дома, где розетка (или предметы, подключенные к розетке) потенциально могут контактировать с водой. Он защищает вас от поражения электрическим током и является отличным средством безопасности для кухонь или ванных комнат.
Розетка GFCI является чрезвычайно чувствительной розеткой, которая контролирует ток, проходящий через нее. Если есть небольшое изменение тока, поступающего от оборудования, подключенного к розетке, GFCI автоматически отключит цепь, чтобы электрический ток больше не текал.
Например, если вы используете радио или фен, и он падает в ванну или раковину, полную воды, электричество пропустит нулевой провод и попадет в воду… а затем в вас, давая вам потенциально жизнь- конечный шок. С розеткой GFCI розетка автоматически отключала электрический ток в тот момент, когда электрический ток не возвращался через нейтральный провод, тем самым спасая вашу жизнь.
