Прокладывание силовых кабелей скрытым способом более распространено. Такой способ отличается аккуратностью и большей защищенностью кабелей. Розетки и выключатели скрытой установки не нарушают гармонию интерьера и не собирают на себе пыль. Но использовать скрытое прокладывание повсеместно невозможно по ряду соображений безопасности и рентабельности.
К примеру, в деревянных постройках допустимо использовать исключительно открытую проводку ввиду высокой горючести основания. А в подсобных или производственных помещениях траты на штробление стен и приобретение более аккуратной электрофурнитуры не имеют смысла. Тут в игру вступают кабели в гофротрубах и коробах вместе с розетками для открытой проводки.
Подходящие условия для использования наружных розеток

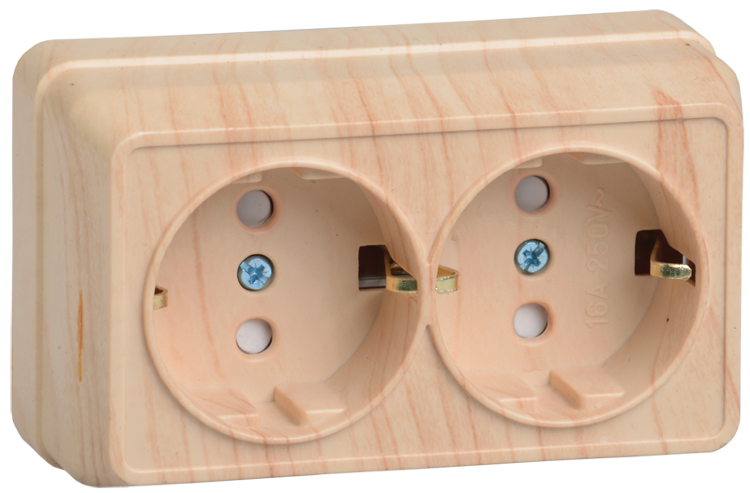

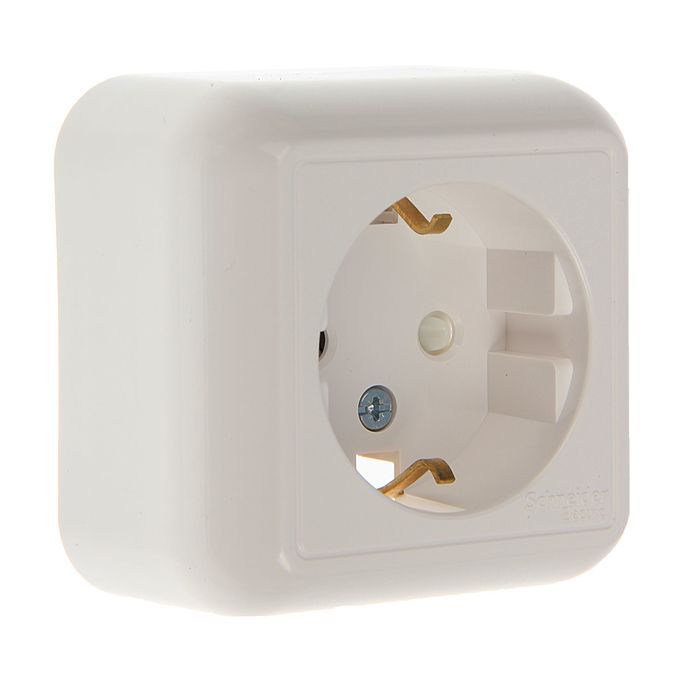

Все ситуации, в которых оправданно использование розеток и выключателей для открытой проводки условно можно разделить на несколько групп: невозможно ввиду опасности скрытой проводки, нерентабельно ввиду низких требований к эстетическим свойствам проводки или просто по желанию.
Так, возвращаясь к деревянным загородным домам, открытая проводка, расположенная от основы на расстоянии не менее 10 мм — это единственно допустимый вариант.
Если же говорить о цехах, складах и кладовках, то в такой ситуации применение накладных розеток и выключателей для открытой проводки оправданно из экономических соображений. Такой способ более дешев и быстр из-за отсутствия необходимости в устройстве штроб для кабелей и технологических углублений под монтажные коробки. В подобных помещения декоративные свойства электрофурнитуры не играют практически никакой роли. Гораздо важнее ее надежность.
Аспекты выбора подходящей накладной розетки
Надежность и срок службы розетки для открытой проводки во многом зависит от материала, из которого изготовлен его корпус (естественно, если в дело не вступит неправильный монтаж и неаккуратное обращение). Все представленные на рынке модели изготавливаются из пластика или керамики и каждый из материалов имеет свои особенности.
Так, пластиком может быть дешевое сырье сомнительно происхождения, добротный АБС-пластик или даже почтенные бакелит и дюропласт.
Розетки и выключатели для открытой проводки из первого рас сыпятся еще на стадии монтажа, второй будет исправно служить на протяжении всего срока эксплуатации, а два последних и вовсе перекочевали в разряд эксклюзива. В целом же, пластик — это оптимальное решение для наружной розетки. Он обладает невысокой стоимостью и в достаточной степени устойчив ко всяческим пагубным воздействиям.
Керамика — дело совсем другое. Ее использовали для изготовления электротехнического оборудования еще на заре эры электричества. Сейчас керамические розетки для наружной проводки — это эксклюзивные изделия для ценителей винтажных вещей. Они используются только в деревянных домах при устройстве ностальгической ретро проводки. Однако долговечность, отменные диэлектрические свойства и температурная устойчивость материала никуда не делись. Просто с экономической точки зрения керамика — удел эстетов.
Еще один аспект — количество потребителей, которые будут подключаться к сети в точке установки накладной розетки.
Если их немало, то имеет смысл приобрести модель с двумя, тремя или даже четырьмя механизмами в одном корпусе. Это позволит организовать безопасное подключение к сети необходимого количества техники.
Вместе с тем необходимо обратить внимание и на тип зажимов клемм выключателей и розеток для наружной проводки. Они могут быть винтовыми или безвинтовыми. Споры между ретроградными и прогрессивными электриками о том, какой тип лучше длятся уже довольно давно, но к общему знаменателю еще не пришли. Поэтому стоит помнить одно: безвинтовые клеммы лучше держат токоведущие жилы на основе алюминия, но ослабевают под воздействием высоких температур. Винтовые, в свою очередь деформируют проводники на базе алюминия и нуждаются в периодическом подтягивании колодки, но абсолютно невосприимчивы к высоким температурам.
А если ни одна модель накладной розетки по каким-то причинам не подошла, то можно купить модель встраиваемую и специальную подъемную коробку. И с минимумом усилий установить желаемое изделие в открытую проводку.
Только подобные изделия имеются далеко не в каждой серии.
Защищенность и особые конструктивные элементы
В силу специфики применения накладных розеток, многие из них имеют повышенную степень защищенности от проникновения твердых частиц и влаги. Обозначается эта степень латинскими буквами IP и двумя цифрами. Для монтажа в помещениях с повышенной влажностью (там, где на розетку могут падать брызги воды) или в закрытых электрощитах на улице необходимо использовать модели с защитой не ниже IP 44. Для установки вне пределов помещения и щитков степень защищенности должна соответствовать стандарту IP 55 или выше.
Кроме того, накладная розетка может оснащаться рядом особых конструктивных элементов. К примеру, защитными шторками на каналах, ведущих к контактам. Предполагается, что такое решение позволяет защитить ребенка от плачевных последствий любопытства. На практике же дети довольно быстро догадываются, что необходимо давить на две шторки одновременно, чтобы они отошли. Так что эти шторки в большей степени защищают механизм розетки от пыли, чем детей от поражений током.
Еще одна подобная конструктивная особенность — контакт заземления. Он необходим для монтажа розетки в сети с соответствующим проводником заземления. Если же подобного не имеется (что еще довольно распространено в старых постройках), то можно использовать модели без ЗК.
Розетка штепсельная с заземляющим контактом, цена оптовая со склада, доставка по РФ
Требования безопасности при эксплуатации электроприборов диктуют необходимость заземления. Заземления — это система проводников, которая отводит возникшее на корпусе установки напряжение в землю. Электрическое сопротивление земли гораздо ниже, чем человеческого тела, поэтому напряжение, возникшее вследствие повреждения изоляции или по другим причинам, не поражает пользователя.
Наличие заземляющего контура в электросети возводимых объектов — обязательное условие. Однако объекты, возведенные до вступления советующего пункта ПУЭ в силу, не оснащаются заземлением. Такие сети имеют только два проводника: фазу и ноль. Возможность добавления заземляющего контура в такой сети имеется, но ее воплощение сопряжено со значительными затратами времени и средств.
Поэтому, в большинстве случаев ничего подобного не происходит. Таким образом, штепсельные розетки с заземляющим контактом (наличие которого отражается на цене механизма) имеет смысл приобретать, только если электросеть объекта имеет соответствующий проводник.
Устройство заземления в розетках
Различных конструкций розеток с заземлением существует множество, но в России наиболее распространен тип F. Это европейский стандарт также известный как «schuko» или «schutzkontakt». В действительности под этим названием подразумевается определенный диаметр контактных штырей. Использование такого термина оправдывается обязательным наличием контакта заземления в европейских розетках и вилках.
Штепсельные розетки такого типа имеют два заземляющих контакта (наличие которых учитывается в цене изделия), расположенных в плоскости, перпендикулярной основным контактам. Выполнены они в виде пружинящих пластин, прилегающих к соответствующим площадкам на штепселе. При этом во время подключения штепселя первыми замыкаются именно контакты заземления, а основные после.
Такой порядок подключения позволяет снять опасное напряжение с корпуса, как только оно возникнет. Если же устройство не оснащено необходимым контуром или он установлен в нем неправильно, то заземления не произойдет.
Сегодня потребители могут купить штепсельные розетки с ЗК в любой конфигурации. Встраиваемые и накладные, единичные и сдвоенные модели, даже изделия из модульных серий для монтажа в короба производятся в вариантах с контактами заземления. Примечательно, что модели без ЗК в большинстве своем предназначены для рынка постсоветского пространства.
Монтаж розеток с ЗК
Монтаж розетки с ЗК в сеть с заземляющим контуром не составит труда. Особой разницы с установкой розетки на два проводник нет. Различие заключается только в том, что заземляющий проводник (обычно маркируется зеленым или зелено-желтым цветом изоляции, но это не обязательное условие) необходимо подключить к соответствующей клемме. Клемма ЗК в большинстве случаев расположена между нулевой и фазной или сверху/снизу от них.
Конкретное расположение можно узнать из маркировки на обратной стороне корпуса или в прилагаемой инструкции. Правила безопасности при монтаже всех розеток одинаковы.
При монтаже подобных розеток в сети без заземляющего контура иногда прибегают к так называемому «занулению». Вместо соответствующей жилы заземляющий контакт подключают к нулю. Делать так запрещено, ведь впоследствии это может привести к появлению напряжения на корпусе электроприбора, что чревато поражением пользователя или порчей самого электроприбора. В равной степени недопустимо использование труб водопровода или системы отопления в качестве заземляющего контура.
Дополнительной мерой безопасности может послужить устройство защитного отключения (УЗО). Это устройство, которое обнаруживает утечку тока и отключает питание потребителя при помощи автоматических систем. В частности, причиной для срабатывания УЗО может послужить утечка тока в заземление. Такое срабатывание позволит обнаружить неисправность до неприятных последствий.
Таким образом, использование розеток с заземляющими контактами (в сетях с соответствующим проводником) повышает безопасность эксплуатации электроприборов. В дополнение к безопасности, наличие ЗК в розетке повышает стабильность работы устройств, и снижает шансы на поломку.
Общие сведения об открытых площадках и вариантах ремонта — Scribeware
Кружком показан третий контакт или гнездо заземления оборудования в розетке с тремя контактами.Что такое заземление оборудования?
Заземление оборудования в жилой электропроводке часто рассматривается как «третий контакт» в электрической розетке и третий оголенный проводник в электрической цепи. Системы электропроводки в жилых помещениях будут нормально функционировать без заземления оборудования, но эти проводники делают наши электрические системы более безопасными, обеспечивая путь с низким сопротивлением для тока короткого замыкания, который возвращается на электрический щит и отключает выключатель, чтобы отключить опасное состояние неисправности.
Дома, построенные до принятия 1962 электротехнических норм редко имели заземляющие проводники оборудования. Большинство этих домов имели «двухконтактную» или «двухпроводную» систему.
Что такое открытый грунт?
Открытое заземление — это розетка с тремя контактами, не подключенная к заземляющему проводнику оборудования. Это небезопасно, потому что устройство, которое предназначено для использования заземления оборудования для разрядки небезопасных условий неисправности, не будет иметь проводника для разрядки этой неисправности. Открытые площадки распространены в домах, построенных до принятия 1962 электротехнический код. Когда старые розетки с двумя контактами заменяются современными розетками с тремя контактами, а заземляющий провод не добавляется, вы создаете открытое заземление. Вы также можете найти открытые площадки в домах после 1962 года, где заземляющий провод оборудования был отключен по той или иной причине.
Открытый грунт небезопасен?
Бытовая электрическая система менее безопасна, если нет заземления оборудования, и это состояние усугубляется при наличии открытого заземления.
Чтобы понять, почему, представьте, что вы подключаете к сети прибор с металлической оболочкой, который может быть запитан, например, старый электроинструмент или пылесос. Если на эту рубашку подается напряжение, конструкция устройства должна разрядить эту неисправность на заземляющий провод оборудования…. но нет проводника, чтобы разрядить неисправность. Ваши шансы получить удар током возросли. Это плохо, но может быть и хуже. Если эта же цепь также имеет обратную полярность, где «горячая» и «нейтральная» противоположны, что также является распространенным дефектом, теперь вы можете подать питание на рубашку прибора, просто подключив ее. Вам даже не нужно включать прибор, чтобы получить удар током. Это распространенное явление в области электробезопасности: одна неправильная вещь немного небезопасна, но несколько дефектов могут быстро перерасти в серьезную угрозу безопасности. Это пример того, почему так важно серьезно относиться даже к небольшой проблеме с проводкой.
Как я могу безопасно отремонтировать открытый грунт?
Вот несколько вариантов решения этой довольно распространенной проблемы.
- Первым шагом является определение наличия в цепи заземляющего проводника оборудования. В домах после 1962 года, скорее всего, будет трехпроводная система, а проводник просто вышел из строя. В этом случае нужно продиагностировать эту цепь и найти, где цепь разорвалась.
- В домах с 2-проводной системой, как правило, до 1962, у вас есть много разных вариантов ремонта. Я рассмотрю 4 самых распространенных ремонта.
- Самый очевидный и самый дорогой ремонт — это замена проводки или прокладка новых трехжильных кабелей в доме. Это идеально и рекомендуется во время ремонтных работ, но дорого и может потребовать вскрытия отделки стен или потолка. Это может быть не лучшим вариантом, если вы не делаете ремонт.
- Вы можете подключить заземление оборудования к розетке и подключить это заземление оборудования к любой части системы заземляющих электродов. Это может или не может быть проще. Вам больше не разрешается приклеивать к металлическим трубам. Это связано с тем, что из-за подъема пластиковых водопроводных труб слишком легко непреднамеренно отключить заземление.
- Другим удовлетворительным ремонтом, который часто является наиболее рентабельным, является защита цепи с помощью защиты GFCI. Это можно сделать с помощью розеток GFCI или автоматических выключателей с защитой GFCI на электрической панели. Защита GFCI предназначена для отключения цепи при обнаружении условий неисправности. Они эффективны и будут правильно работать в двухпроводной системе. Это отличный и относительно недорогой ремонт по сравнению с переделкой проводки. Розетки с открытым заземлением, защищенные GFCI, должны иметь соответствующую маркировку, и этот ремонт не защитит ваше оборудование в случае скачка напряжения, поэтому это не лучший ремонт для медиа-зон и офисов.
- Хотите верьте, хотите нет, но замена этой розетки на более старую двухштырьковую розетку считается адекватным ремонтом. Это оставит вас с двухконтактной или незаземленной вилкой. Не идеально, но лучше открытого грунта.
Я надеюсь, что эта краткая статья даст некоторое представление о том, что такое открытый грунт, как его можно исправить и почему так важно ремонтировать.
Сосуды для открытого грунта и способы их крепления
Сосуды для открытого грунта и способы их крепления
zac Электрика, общая, информационная, безопасность
Розетка с открытым заземлением — это электрическая розетка, к которой не подключен заземляющий провод . Это может быть связано с тем, что заземляющий провод отсоединился от розетки или где-то в цепи или серии, или потому, что заземляющего провода просто нет (потому что это старая двухпроводная электрическая система).
Причина, по которой это небезопасно, заключается в том, что хотя розетка кажется заземленной, на самом деле это не так. Таким образом, подключение трехжильного шнура (для безопасности которого требуется заземляющий проводник) создает потенциально небезопасные условия.
В современных домах есть розетки с тремя проводами, в которые можно вставлять электрические шнуры с вилками с тремя контактами.
Третий штырь обеспечивает путь к земле, по которому проходит электрический ток. Большинство основных бытовых приборов, таких как плиты, холодильники и компьютеры, имеют вилки с тремя контактами, что означает, что они должны быть заземлены через розетку. Если по какой-либо причине на розетке отсутствует заземляющий проводник, существует опасность поражения электрическим током или удара током, а также повреждения оборудования .0051 . По сути, оборудование может оказаться под напряжением, что приведет к опасной ситуации для любого, кто соприкасается с этим оборудованием.
Отсутствие заземляющего проводника или незаземленного заземления часто встречается в старых домах, в которых ранее были незаземленные розетки с 2 штырями (двухпроводная система без заземляющего провода), которые были заменены розетками с 3 штырями без заземляющих проводов. В более новых домах заземляющий проводник мог быть ошибочно не подключен или оторваться от клеммы, поэтому тестер показывает обрыв заземления.
Хотя адаптеры с тремя контактами доступны и могут быть приобретены, они небезопасно и не рекомендуется .
- Сначала вы можете проверить, не был ли по ошибке отсоединен провод заземления. Если это так, то вам просто нужно подключить его к розетке. Делайте это только в том случае, если у вас есть опыт в этом, и убедитесь, что питание отключено в областях, над которыми вы работаете. Имейте в виду, что этого не произойдет, если розетка изначально была установлена как незаземленная (двухштырьковая) в свое время.
- Если вам не нужно заземление в этой розетке, потому что вы будете подключать только лампы или другие шнуры с двумя контактами, вы можете заменить розетку с тремя контактами на розетку с двумя контактами. Большинству вещей, таких как свет, не нужна заземленная розетка.
- Если вы хотите подключить к розетке трехштырьковый шнур (то есть приборы, для безопасности которых требуется заземление в розетке), но вас не заботит защита оборудования от повреждений, а только защита людей от возможного поражения электрическим током, то вам можно установить розетку прерывателя цепи замыкания на землю (GFCI).
