Что такое заземление и зачем оно нужно? В кругу специалистов вопрос покажется абсолютно тривиальным, однако для большинства среднестатистических граждан – это загадка то ли природы, то ли техники.
А тем временем в основе лежат не слишком уж и таинственные физические явления; зато правильно выполненное заземление способно спасти жизнь и здоровье человека при возникновении электроЧП.

Содержание:

Риски
Заземление как панацея
«Физика и химия»
Идеал заземления

Немного физики

Электрический ток протекает между точками, которые имеют разный электрический потенциал – в первом приближении, разную величину электрического заряда. Чтобы ток побежал, эти точки нужно соединить проводящей средой – к примеру, медной проволокой. Такая ситуация в электрической розетке: в одном из её гнёзд ±220 В, а в другом — ровным счётом 0 В. Когда эти гнёзда замыкаются через включённый в розетку прибор, между ними начинает течь ток, который, собственно, и вдыхает жизнь в холодильник, фен, утюг, компьютер и т. д.

Земля считается абсолютным нулём – её заряд всегда 0 В. Это ключевой факт. А тело человека проводит ток – иногда не хуже, чем медный кабель.

Риски

А теперь – нередкая ситуация в квартире.

Представим обычную стиральную машину в обычной среднестатистической квартире. Ничто в мире не совершенно, а потому в стиральном приборе может повредиться изоляция в одном из многочисленных внутренних проводов. С огромной вероятностью повреждённый проводок, несущий напряжение 220В, коснётся внутренних металлических частей, которые соединены с корпусом машины. Корпус прибора мгновенно окажется под напряжением. Если к этому корпусу прикоснётся человек, то он получит удар током.

Дело в том, что потенциал корпуса машины равен 220 В, а потенциал поверхности, на которой находится человек – 0 В. Вспомним, что тело человека — среда очень даже проводящая. Потому-то ток ринется с корпуса машины на пол через тело прикоснувшегося – вот и вся схема удара током.

Говоря по правде, что если человек будет в резиновой обуви на абсолютно сухом полу с абсолютно сухими руками, касание 220-ти вольт не особо повредит ему, поскольку сухость и соотвтетствующая обувь воспрепятствуют движеную тока – но часто ли могут быть выполнены все эти «абсолютно»?

Конечно, при наличии УЗО электроснабжение будет оперативно отключено… Однако это произойдет уже после удара током, последвствия которого могут быть плачевными.

Что самое интересное — напряжение может накопиться на корпусе прибора и не по причине неисправности, а из-за статического электричества. Это очень распространенная офисная проблема. Конечно, удар током не будет смертельным, однако вполне способен навредить здоровью. Уже начинаете понимать что такое заземление? Ну во всяком случае, мы продолжаем

Заземление как панацея

Казалось бы, явление неизбежно…, и ударят ли током наши любимые электроприборы, решать только им. Ан нет! Серьёзную помощь может оказать заземление, будь оно правильно смонтированным… и вообще будь оно. В описанной ситуации система заземления взяла бы удар током на себя, а человек ощутил бы лишь лёгкое покалывание.

«Физика и химия»

Заземление представляет собой процесс соединения металлических частей электроприборов с землёй. Выводятся «на землю» те части, которые могут прямым или косвенным образом грозить ударом током в случае, если по причине мини-ЧП окажутся под напряжением. Цель у заземления одна, но зато какая – обезопасить жизнь и здоровье человека.

Схема самодельного заземления могла бы выглядеть так. К корпусу электроприбора надёжно прикреплен провод, который выведен на улицу через дверь, окно и любой другой проём или отверстие. В землю вбит металлический штырь (уголок, прут, труба). К этому-то изделию и крепится провод, идущий от корпуса стиральной машины.

Почему такая схема работает? Начнём с того, что потенциал земли всегда 0 В, а на нашем корпусе может оказаться все 220 В – потому ток потечёт в землю, которая совершенно от этого не пострадает. Зато человек, коснувшийся корпуса, окажется в безопасности, поскольку ток выбирает для своего пути на землю лучший проводник и течёт через него. Если есть заземление, то оно и есть лучшим проводником электричества.

Идеал заземления

Но самое надёжное и грамотное заземление – то, которое предусмотрено в устройстве электрической проводки дома или квартиры. В таком случае в проводке помимо двух проводов (фаза и нуль) имеется и провод заземления – то есть кабель получается трехжильным. Третья жила и соединяется с землёй по всем правилам ПУЭ.

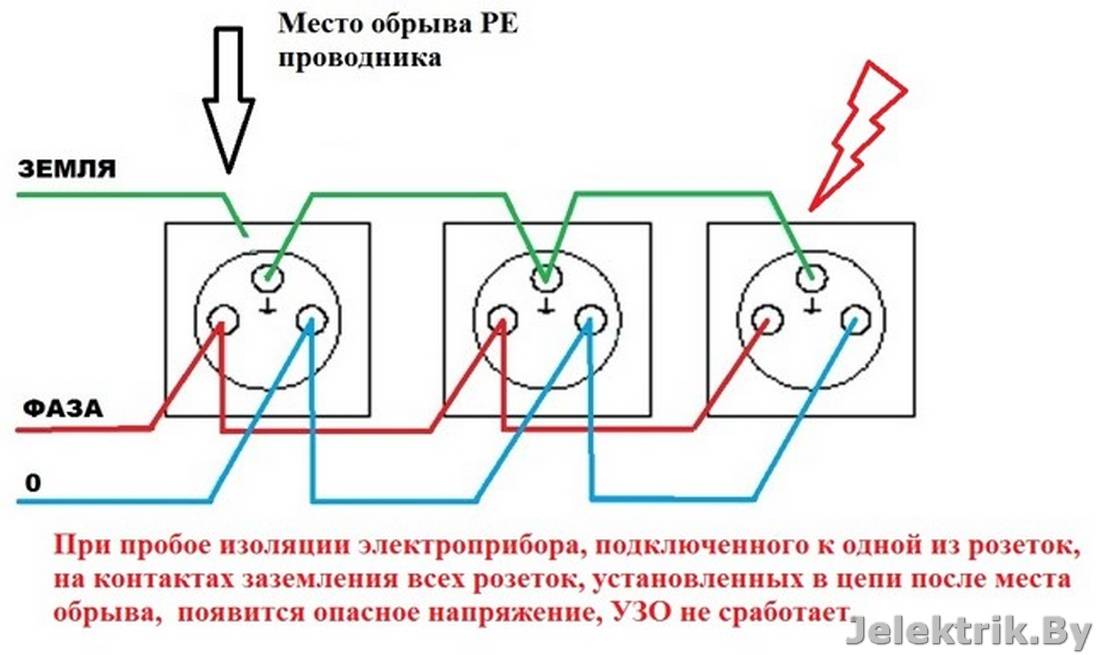

Заземляющая жила ветвится, подходя к каждой розетке. Розетка, в свою очередь, имеет дополнительный контакт – те самые «усики» по бокам гнезда, которые есть у многих современных розеток. Электроприбор, в котором предусмотрено заземление, имеет вилку с дополнительными боковыми контактами и трехпроводный шнур. Третий провод – заземляющий, он соединён с корпусом прибора и другими металлическими элементами, которые могут оказаться под напряжением и быть опасными для человека. Заземляющий провод выводится на боковые контакты вилки, которые, в свою очередь, через «усики» розетки уведут невесть откуда возникшее напряжение в землю. Однако следует иметь в виду, что розетка, имеющая заземляющие контакты, по-настоящему заземлена лишь в случае, если заземление есть и в схеме электропроводки.

К сожалению, в многоквартирных домах старой постройки подобное явление – большая редкость, как, впрочем, и в частных домах среднего возраста. Однако на первых этажах есть какая-никакая возможность восполнить электрический пробел и смонтировать заземление.

Заметим, что крайне желателен профессиональный монтаж заземления согласно правилам ПУЭ.

Нельзя вместо заземления использовать зануление – соединение заземляющего провода с нулевым. Также делают неграмотное заземление на трубы, радиаторы, а это запрещено так же строго, как и курение на бензоколонке.

Итак, учитывая увеличение количества электроприборов в наших жилищах, следует задуматься о профессиональном монтаже системы заземления в электропроводке жилища. Тем более, что некоторые современные приборы и вовсе строго запрещено эксплуатировать без профессионального заземления. Надеемся эта статья была полезна и вас больше не возникнет вопроса “

Что такое заземление?”

Вам также может быть интересно:

  • Правила прокладки кабелей
  • Применение кабелей и проводов в различных средах и условиях
  • Как оценить качество кабеля самостоятельно
  • Электромонтаж в ванной
  • Электропроводка в бане
  • Прокладка кабеля в земле
  • Правила монтажа скрытой электропроводки
  • Расшифровка аббревиатур в названии марок кабеля и провода
  • Маркировка кабелей и проводов

Розетки с заземлением и без

Заземление — необходимая мера безопасности при работе с различными электроустановками. Розетки с заземлением позволяют избежать случайных поражений током. При повреждении изоляции токоведущих жил в приборе, его корпус может оказаться под напряжением. Заземление, через систему проводников, отводит возникшее на корпусе напряжение в землю, предотвращая возможность случайного поражения. Подобное явление происходит, потому что сопротивление человеческого тела гораздо выше, чем сопротивление земли.

Согласно современным правилам ПУЭ наличие заземляющего проводника (соответственно и заземляющего контакта в розетке) в электросети необходимо. Однако соблюдается данное правило в случае возведения новых объектов. В зданиях, возведенных до вступления упомянутого правила в силу, электросеть в большинстве случаев имеет только два проводника. Дооснастить ее проводником заземления возможно, но в большинстве случаев подобного не происходит из-за высоких затрат и большого объема работ. При этом электросеть с заземлением или без него необходимо использовать электрофурнитуру разной конфигурации.

Конструктивные особенности розеток с заземлением

Конструкций контактов заземления в современных розетках существует множество, однако, на территории России используется тип F. Также подобные розетки зовутся «европейскими» или «schuko». Подобное определение не совсем точно, потому что под ним подразумевается диаметр контактных штырей (4,8 мм), а не наличие контакта заземления. С другой стороны — розетки и штепсели подобного стандарта в большинстве случаев снабжаются контактом заземления. Поэтому использование любого из упомянутых определений вполне приемлемо.

В розетках типа F контакты заземления размещены перпендикулярно основным контактам. Они представляют собой металлические пластины, которые прилегают к соответствующим контактам на штепселе. Конструкция устроена так, что при подключении штепселя первыми замыкаются контакты заземления, а основные после них. Такая конструкция позволяет снять опасное напряжение еще до того, как оно попадет на корпус устройство. При этом заземление не будет происходить, если соответствующие конструктивные особенности не предусмотрены в устройстве.

В плане конфигурации подобные устройства могут быть любых существующих типов. Розетки с заземлением производятся в единичных и сдвоенных моделях, для монтажа в скрытую или открытую проводку. Имеются подобные модели и в модульных сериях.

Особенности монтажа

В сетях с тремя токоведущими жилами проблем с монтажом не возникнет. Установка внутренней или наружной розетки с заземлением не отличается от прочих розеток. Необходимо только подключить заземляющую жилу к правильной клемме. Обычно такая клемма располагается между нулевой и фазной или над/под ними. Соответствующая маркировка должна располагаться рядом с клеммой и в схеме подключения, прилагаемой к изделию. Провод заземления, как правило, заключен в изоляцию зелено-желтого цвета. Естественно, при монтаже необходимо соблюдать все правила безопасности (отключать напряжение в сети, правильно зачищать проводники и прочее).

В случаях, когда электросеть объекта не имеет заземляющего провода, заземляющий контакт соединяется с нулем. Делать так запрещено, ведь подобная схема подключения может привести к тому, что на корпусе потребителя появится опасное для человека напряжение. Такое происходит, когда при работах в основном электрощите монтажники меняют местами нулевую и фазную жилы. Для обеспечения дополнительной безопасности также устанавливаются устройства защитного отключения (УЗО). Они обнаруживают утечку тока (как разницу между фазой и нулём) и прекращают подачу питания на потребитель. Подавать заземление с розетки на трубы водопровода или системы отопления также категорически запрещено.

Таким образом, розетки с заземлением обеспечивают безопасность эксплуатации электротехники благодаря дополнительному контакту. Кроме того, использование подобных розеток повышает стабильность работы и сохранности собственно техники, но при строгом соблюдении норм и правил электромонтажа.

заземленных розеток | Grand Brass Lamp Parts, LLC.

Розетки с заземлением

Если в розетке есть третий провод, называемый заземляющим проводом, это заземленная розетка или розетка, и она будет иметь три привычных гнезда.

Заземляющий провод является важным элементом безопасности. Если в электрической системе вашего дома или в отдельной розетке возникает скачок избыточного электричества, это может повысить риск возгорания, поражения электрическим током или поражения электрическим током. Этот скачок напряжения, также называемый электрической неисправностью, передается от заземленной электрической розетки обратно к главному электрическому щиту вашего дома, через заземляющий провод к земле, которая поглощает избыточную энергию. Направляя скачок напряжения на землю, заземляющий провод снижает риск повреждения ваших приборов и травм для вас и вашей семьи.
