Заливка пола ровнителем своими руками

Получить идеально ровные полы в квартире сегодня можно и без помощи профессионалов. В данной статье приведена пошаговая инструкция выполнения заливки смесью для выравнивания. Следуя ей, вы самостоятельно сможете выполнить выравнивание пола в доме.

Заливка пола ровнителем

Содержание

1. Общие сведения о ровнителях
2. Начало работы
3. Пошаговая инструкция по заливке пола ровнителем
4. 1. Подготовка и грунтовка поверхности
5. 2. Определение уровня пола
6. 3. Приготовление и использование раствора
7. 4. Финишный ровнитель
8. Итог
9. Видео – Заливка пола ровнителем

Общие сведения о ровнителях

Итак, что же такое ровнитель? Основная масса ровнителей в магазинах продается в виде сухой сыпучей смеси, фасуется в мешки различных объемов. Самовыравнивающиеся смеси производятся на цементной, полимерцементной, гипсовой и полимерно-гипсовой основах. В качестве растворителя для смесей используется чистая вода.

Выделяют два вида выравнивающих смесей:

• ровнители для чернового выравнивания;
• ровнители для окончательного выравнивания.

Первый, грубый слой, может быть и единственным, но чаще его покрывают вторым слоем, который является финишным, он позволяет сделать выровненную поверхность пола гладкой.

Базовые ровнители с компонентами крупной фракции позволяют быстрее выровнять поверхность относительно заранее подготовленной разметки. Финишное выравнивание сглаживает шершавость от крупнофракционных компонентов предыдущего слоя, поэтому достаточно будет толщины ровнителя в несколько миллиметров.

Начало работы

Ремонт пола выполняется после того, как завершены все работы с потолком, если они были запланированы.

Во время работы позаботьтесь о соблюдении вами и вашими помощниками элементарных мер техники безопасности.

1. Во избежание коротких замыканий и прочих несчастных случаев, обесточьте проводку в помещении.
2. Все работы следует выполнять в защитных очках, рекомендуется также надеть головной убор.
3. При использовании смесей на основе цемента, помните, что у него с водой происходит щелочная реакция.
4. Пользуйтесь резиновыми перчатками для работы с такими смесями.
5. Респиратор предотвратит попадание вредной пыли в дыхательные пути. Пользуйтесь исправным инструментом и только строго по назначению.
6. Двери и окна в помещении должны быть плотно прикрыты.
7. Со времени подготовки основания должно пройти около двух недель.
8. Рекомендуемая температура внутри помещения – в пределах +10 – +25 oC, а относительная влажность – менее 95%. Избегайте сквозняков в первые 1-2 суток после заливки.
9. Следует ознакомиться с рекомендациями производителя смесей для получения максимального качества выполненных работ.

Пошаговая инструкция по заливке пола ровнителем

1. Подготовка и грунтовка поверхности

Основание под заливку следует тщательно подготовить – от этого в большое мере зависит итоговое качество. Все основание полностью зачищают от грязи, жира, легкоотслаивающихся элементов. Выполняют заполнение щелей и больших дефектов ремонтным раствором.

Подготовка и грунтовка поверхности

Устанавливают маячки для контроля ровности поверхности: в небольших помещениях с этим справятся саморезы, закрученные по уровню, в больших помещениях лучше использовать металлические профили.

По периметру нужно установить демпферную ленту – она будет гасить деформации, которые неизбежно возникают в местах стыка стены и пола. Особенно важно выполнить эту процедуру в новом доме.

Демпферная лента

Чистую, однородную поверхность грунтуют. Грунтовка нужна, чтобы снизить скорость оттока влаги из выравнивающего слоя в основание. Для этих целей есть специальный грунт для заливки полов, но можно обойтись и универсальным акриловым грунтом на водной основе. Дисперсионная грунтовка улучшит сцепление раствора с поверхностью, предотвратит образование воздушных пузырей, поможет избежать быстрого впитывания воды из ровнителя.

Сухие адсорбирующие поверхности, такие как бетон, рекомендуется обработать грунтом 2-3 раза для лучшего эффекта. Для более сложных условий предназначены специальные эластичные грунтовки, грунтовки с усиленным сцеплением для поверхностей, которые плохо впитывают влагу. Использовать грунтовой состав нужно в соответствии с рекомендациями производителя. Грунтовка необходима перед нанесением каждого слоя ровнителя.

2. Определение уровня пола

Определение уровня пола

Ровность поверхности зависит от качества выполнения разметки. Уровень пола выводится относительно разметки, которая осуществляется при помощи водяного уровня. Для этого на некотором расстоянии от нижнего уровня делается первая произвольная метка или риска. От этой метки начинается разметка периметра. Ее лучше делать вдвоем.

Один человек устанавливает первую колбу к риске, второй берет другую колбу и с ее помощью отмечает риски на других стенах, эти метки будут на одном уровне с первой меткой. Соединив риски горизонтальной линией, вы получите идеально ровную, относительно горизонтального уровня, проекцию вашего пола.

Как сделать разметку, используя гидроуровень

Нужно измерить расстояние от линии до основания, чтобы определить самый низкий и самый высокий угол, а, следовательно, узнать толщину заливки. Определив самый высокий угол и сделав небольшой отступ вверх с учетом будущего слоя заливки, отметьте так же по всему периметру это расстояние.

Соединив эти метки горизонтальной линией, вы получите четкий ориентир для установки направляющих профилей, которые будут ориентирами уровня пола по всей площади помещения. Таким способом выставляется уровень пола. В самой высокой точке толщина слоя ровнителя будет минимальной, в низкой – максимальной. Производители рекомендуют наносить ровнитель слоем от 2 до 5 сантиметров, но в некоторых случаях толщина заполнения получается слишком большой, поэтому ровнитель нужно наносить в несколько слоев.

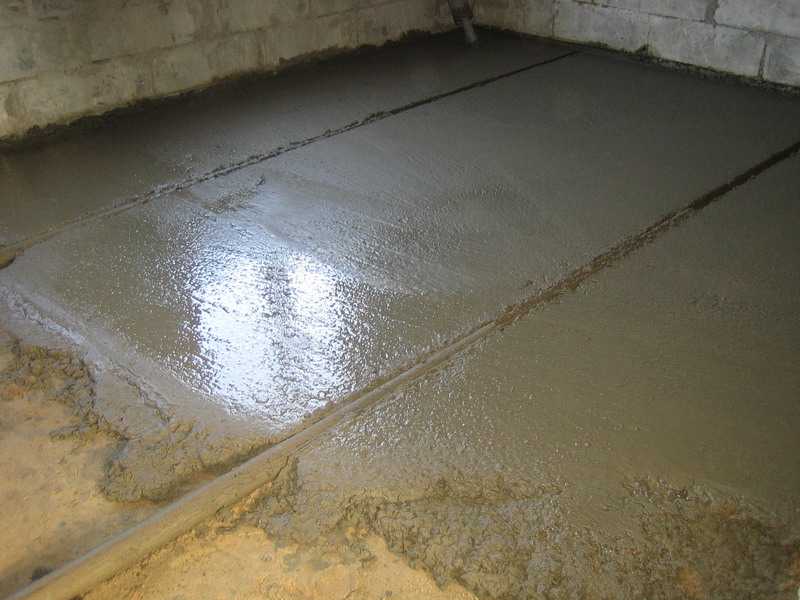

Выставление маяков – один из самых трудоемких и кропотливых этапов, но его необходимо выполнить с максимальной точностью

Маяки (профили или саморезы) можно выровнять по уровню и без предварительной разметки, но так получить ровную поверхность будет гораздо сложнее. Ускорить процесс поможет лазерный уровень. Расстояние между маяками не должно быть шире инструмента, используемого для контроля (уровень, правило). Выставление маяков – один из самых трудоемких и кропотливых этапов, но его необходимо выполнить с максимальной точностью.

3. Приготовление и использование раствора

Разметка и подготовка системы маяков выполнена, произведена грунтовка поверхности. Теперь можно приступать к основному процессу – заливке. Выполнить ее можно и в одиночку, но удобнее работать в паре.

Приготовление и использование раствора

В емкость необходимого размера наливается чистая вода, далее медленно высыпается сухой ровнитель. В процессе необходимо выполнять перемешивание раствора. Для этого используется дрель со специальной насадкой, перемешивание выполняется на низких оборотах. Цель перемешивания – получить однородную, качественную массу без сухих комков или сгустков. Ровнитель для базового слоя делают более густым. Избыток воды приводит к вспениванию смеси, механическая прочность ровнителя от этого снижается, может начаться расслоение материала, когда ровнитель высохнет.

Тщательно размешанный раствор выкладывают на основание, равномерно заполняя пространство вровень с маяками. Так как раствор довольно густой, самостоятельно растекается он плохо. Его необходимо вручную распределить по поверхности, используя правило, шпатель или ровную доску. Двигая ей по маяку, можно распределить смесь идеально по уровню.

Для избавления от воздушных прослоек и пузырьков в толще ровнителя воспользуйтесь валиком с иголками

Для избавления от воздушных прослоек и пузырьков в толще ровнителя воспользуйтесь валиком с иголками. Пригодность раствора для работы сохраняется около получаса с момента растворения водой. Выполненную заранее разметку можно использовать в качестве технологических зон для заливки. Это удобно при работе на площадях более 20 м2. Такие зоны можно заливать по очереди.

Залитому ровнителю дают время просохнуть, но нельзя допускать слишком быстрого высыхания. Избегайте сквозняков, а если воздух в помещении слишком сухой, накройте поверхность полиэтиленом. Сушку ровнителя следует выполнять в соответствии с рекомендациями производителя. Чтобы избежать ошибок, с составом и инструкцией по работе с выбранным ровнителем нужно ознакомиться заблаговременно.

4. Финишный ровнитель

Финишный ровнитель

Финишный ровнитель применяется в двух случаях: если требуется идеально гладкая поверхность пола и если изначально основание пола достаточно ровное и нет большого перепада высот. С финишным ровнителем работают так же, как и с черновым, но его разводят до более жидкого состояния, что добавляет несколько нюансов к работе.

Например, для жидкого ровнителя необходима более тщательная грунтовка, а в некоторых случаях даже гидроизоляция (например, в условиях многоэтажного дома, существует риск «подтопить» соседей снизу).

Основание под финишный ровнитель подготавливается аналогично первому случаю. Не должно быть пыли, грязи и отслаивающихся элементов, необходимо тщательно загрунтовать чистую поверхность. Для финишного ровнителя не нужны маяки, так как жидкий раствор сам растекается до идеально ровного состояния. Именно поэтому такие полы называют самоналивными. Ровнители этого вида наносятся тонким слоем, достаточно толщины в несколько миллиметров, но некоторые растворы можно наливать слоем до 3 сантиметров. Температура раствора, как и в первом случае, не должна быть ниже +10 градусов.

Жидкий ровнитель выливается на основание или на черновой слой ровнителя и разравнивается шпателем или другим инструментом по поверхности.

Важно разделить площадь на зоны, которые вы сможете залить примерно за 15 минут. Каждую зону следует заливать до требуемого уровня за один раз, без технологических перерывов. Только так можно добиться хорошего качества и долговечности. Финишный слой тоже необходимо защитить от сквозняков и быстрого высыхания. Сушка производится по инструкции на упаковке раствора.

Итог

Заливка пола ровнителем

Выровнять пол в квартире с помощью заливки ровнителем можно самостоятельно. Самый сложный этап – это подготовка и установка маяков. Заливка же технологически доступна каждому, не требует специальных навыков и сложных инструментов.

В результате получается прекрасный ровный пол без перекосов относительно горизонтального уровня. Если планируется укладка ламината, паркета или других напольных покрытий, можно обойтись и базовым слоем ровнителя. Если гладкость пола для вас является главным критерием, финишный ровнитель использовать обязательно.

Заливные полы можно использовать с системами «теплый пол», но это уже другая тема, имеющая свои технологические нюансы.

Видео – Заливка пола ровнителем

Можно ли залить наливной пол вторым слоем поверх наливного пола

• Специфика наливных полов
• Узнаем состав
• Варианты наливного пола
• Правила заливки
• Готовим поверхность
• Пошаговая инструкция
• Рекомендации

Наливные полы разработаны для того, чтобы уменьшить временные рамки проведения работ, а также сократить трудовые затраты. Для этого существует большой ассортимент готовых смесей, в которые достаточно добавить необходимое количество воды и осуществить заливку. При этом следует изучить только основные требования к наливным полам, благодаря которым весь процесс монтажа можно выполнить собственными силами и получить ответ на вопрос о том, можно ли залить второй слой наливного пола.

Специфика наливных полов

Для выравнивания поверхности пола для последующего использования используется два вида смесей – ровнители и финишные составы. Между собой они тесно взаимодействуют, так как первые применяются с целью сгладить все имеющиеся неровности и могут устраиваться по различной поверхности, а вторые созданы для того, что придать основанию идеально ровную поверхность. Именно данная поверхность и будет служить окончательным вариантом пола, который можно красить, декорировать и самостоятельно придумывать различные комбинации.

Ровнитель создает высоту поверхности от 10 мм до 30 см. Финишное покрытие устраивается максимально до 25 мм. В последнем случае толщина не столь большая из-за высокой стоимости готовых смесей.

Это все говорит о том, что если есть такая необходимость, то первоначально заливается черновой слой наливного пола из более дешевых смесей для работы, а только после этого выполняется финишный слой обладающие огромным количеством положительных качеств. Второй слой наливного пола может выполняться, но потребуется полное высыхание первого. В некоторых случаях это занимает порядка суток. Но в итоге получается достойный результат.

Следует отметить также и тот вариант, что финишный слой лучше всего заливать на практически ровную поверхность без значительных дефектов. В противном случае высыхание будет происходить не равномерно, качества не всегда будут сохраняться на первоначальном уровне, да и стоимость готового пола будет огромной. Именно с этой целью и создается первый слой наливного пола из специальных готовых смесей, которые выступает в качестве чернового пола. Правда, он не может гарантировать идеально ровную поверхность.

Узнаем состав

Любая смесь, даже если заливается финишный наливной пол, включает в себя следующие основные компоненты:



• Вяжущие вещества. Это может быть цемент, гипс, их сочетание, которые дополняются полимерными составляющими.
• Добавки. Они придают такие качества раствору, как отличная растекаемость, лучшая пластичность, повышается адгезия с предыдущим слоем или перекрытием.
• Заполнители. Сюда относят известковую крошку, песок с соответствующей фракцией.

Уже от самого содержания смеси будет зависеть ее применение – для финишного слоя или в качестве выравнивания поверхности от имеющихся неровностей. При желании подбираются смеси с красителями, что особенно характерно для чистового варианта пола.

Каждая смесь будет иметь и предназначение: для кухни, ванной комнаты, гаража и прочих объектов.

Гипсовые смеси подходят для сухих помещений, а для влажных лучше брать составы на основе цемента. Их качества при этом будут заметно отличаться, а также разнится время высыхания.

Теплый пол требует эластичного раствора для работы. Смесь должна под действием постоянных температур изменяться (сужаться и расширяться). Когда сроки поджимают и хочется сделать все максимально быстро, то лучше всего устроить быстротвердеющий универсальный наливной пол.

Наливной пол универсальный может использоваться для монтажа не только второго слоя – финишного, но и основного – чернового пола. Все будет зависеть от предпочтений заказчика или самостоятельного исполнителя.

Варианты наливного пола

Перед началом работ, даже в случае, если выполняется наливной пол вторым слоем, следует определиться с его общей толщиной. От этого будет зависеть и выбор конкретного варианта.  Немалое значение сыграет тут и материал для работы.

1. Когда стяжка выполнена с соблюдением технологии и максимально подогнана под выставленный уровень, то можно сразу же приступать к заливке финишного слоя. Его толщина будет составлять максимально 5 мм. Чтобы при этом подготовленный раствор мог легко соединиться с основанием, последнее должно быть обработано грунтовкой.
2. Наливной пол с устройством разделительного слоя. Его толщина составляет обычно до 20 мм. Может выполняться даже на деревянном основании. Особое внимание уделяется разделительному слою, который выполняется между перекрытием и раствором. Для его исполнения используется промасленная бумага. В качестве разделительного слоя применяется и гидроизоляционная пропитка (для цементной стяжки). Это делается с той целью, чтобы наливной пол не страдал от постоянных подвижек древесины, не трескался и не терял свои качества. Даже цементная стяжка может забирать в себя влагу из финишного покрытия, чего помогает избежать слой гидроизоляции.
3. Плавающий тип полов. Этот вариант монтируется для последующего настила напольного покрытия (линолеум, ламинат, паркет). Минимальная высота такого пола может составлять 25 мм. Тут также имеется своеобразный слой, не позволяющий раствору цепляться за стены и перекрытие. По бокам укладывается демпферная лента, а на основание – пленка из полиэтилена.

Правила заливки

Не каждый знает о том, что когда устраивается наливной пол на наливной пол можно ли использовать в работе различные смеси. Можно даже сказать, что не можно, а нужно, так как очень большой слой потребует значительных финансовых затрат.

Очень важно при этом, чтобы были устроены окна и двери в помещении, дабы исключить перепады температур и появляющиеся сквозняки, способствующие неравномерному высыханию раствору и появлению негативных явлений.

Поддерживать на должном уровне после заливки следует уровень влажности в помещении и температурные показатели. На каждой упаковке строительной смеси для наливного пола имеется указание на правила подготовки раствора от производителя. Этих рекомендаций стоит придерживаться, чтобы приготовить действительный качественный раствор для работы.

Готовим поверхность

Поверхность под наливной пол должна готовиться совершенно любая. Это может быть древесина, бетон, цементная стяжка. Влажность дерева не должна превышать 10%, а плинтус убирается в обязательном порядке. Его можно будет установить, но после выполнения заливки. Никакой краски, лака или клея не должно быть. Если поверхность имеет значительные перепады высоты, выщерблины, отсутствие элементов, то для начала выполняется первый слой наливного пола из менее дорогостоящих смесей. Для этого существует целый ряд готовых вариантов, среди которых популярностью пользуется наливной пол горизонт универсальный быстротвердеющий. Его можно устраивать на высоту до 10 см, если имеются значительные дефекты основания. Кроме этого можно выбрать уже и финишный слой, устраивающийся до 2 мм. Данный раствор отлично подходит при наличии «теплого пола», а также при устройстве плавающего пола. Прочность наливного пола в таком случае отвечает всем требованиям строительных норм и правил.

Применение смеси для устройства наливного пола

Когда речь идет про бетонное основание, то его влажность не должна превышать 4%. Следует проверить прочность на сжатие поверхности при помощи молотка Шмидта. Альтернативой может служить прибор типа Дина. Цементная стяжка или бетонное основание после укладки должно выстояться примерно 4 недели, только после этого можно приступать к заливке наливного пола.

Ни на одной из поверхности не должно быть мусора, пыли, грязи и посторонних элементов. Особенно если дело касается старой плитки, которая по возможности должна быть удалена. Это будет способствовать лишь некачественному высыханию и получению плохой поверхности. Наверное, каждый знает о том, что лучше потратить средства на специалистов, способных выполнить наливной пол качественно и быстро, чем производить его демонтаж. Затраты получаться просто огромные и не только в финансовом плане. В некоторых случаях можно залить наливной пол вторым слоем, но данный процесс лучше доверить специалистам.

Особое внимание уделяется грунтованию поверхность. Это помогает улучшить адгезию с основанием. К тому же наливной пол растекаться будет гораздо лучше. В процессе работы температура в комнате должна быть одинаковой. В противном случае могут появиться пузыри, от которых придется избавляться.

Пошаговая инструкция

Производители делают отметки на упаковках со смесью, как правильно нужно все готовить, чтобы залить второй слой наливного пола. Если отойти от технологии размешивания, эксплуатационные характеристики сразу же будут потеряны.

Смесь, приготовленная вручную, имеет время полимеризации около 40 минут. В течение этого времени необходимо залить раствор по поверхности, чтобы он не успел потерять свои качества.

Монтаж выполняется с помощником, особенно если помещение достаточно большое. Между каждым из исполнителей распределяются обязанности, которым следует придерживаться: подготовка раствора, заливка, распределение готовой смеси по поверхности при помощи шпателя.

Если заливаем полы в два слоя, то первый выравнивающий должен просохнуть определенное время. Это поможет избежать возможных негативных проявлений в последующем. Для финишного слоя, пусть даже он используется для напольного покрытия, следует придерживаться аналогичной технологии и требований, как для первого слоя.

Работа осуществляется в один прием. Исключение лишь одно – устройство комбинированных полов. Заливка осуществляется полосами, ширина которых не превышает 50 см. не лишним будет придерживаться и шахматного порядка.

После того, как залить весь раствор по площади помещения, надо удалить образовавшиеся в процессе замешивания пузырьки, для чего используется аэрационный валик. При перемещении по поверхности залитого наливного пола обуваются краскоступы, которые можно сделать и самостоятельно.

Инструменты для наливного пола

На наливной пол второй слой можно. Следует лишь придерживаться рекомендаций и выбирать подходящую для этого смесь, чтобы не тратить много денег.

Рекомендации

В процессе выполнения наливного пола могут возникнуть трудности с тем, что получится залить лишь половину площади помещения. Это особо касается новичков в строительной отрасли. Все сразу же начинают искать ответы на вопрос о том, можно ли заливать наливной пол слоями. Очень важно придерживаться минимальных показателей смеси по толщине. Когда в одном месте уровень выведен на ноль, а где-то около 20 мм, то экспериментировать никто не рекомендует. Ведь никто не знает, как сможет повести себя готовый раствор после высыхания в тонком слое. Он может потрескаться или вообще отшелушиться. Тогда придется делать все работы заново. Конечно, специалисты рекомендуют один проверенный способ: в месте на ноль использовать плиточный клей, которым промазывается вся поверхность. Это еще и экономит средства.

Когда первый слой наливного пола выполнен наполовину, то есть вместо необходимых 20 мм, залито 10 мм, то можно устраивать второй слой наливного пола. Но при этом нельзя забывать про грунтование поверхности.

После этого, наверное, не возникнет ни у кого вопросов о том, можно ли заливать пол в два слоя. Это делать никто не запрещает даже по технологии. Правда следует дождаться момента, пока предыдущий слой полностью высохнет и избавиться от определенного количества влаги.

Видео:

Видео:

Видео:

Видео:

Видео:

Номера FF и FL — Плоскостность и ровность пола

F-числа предоставляют архитекторам и подрядчикам метод определения плоскостности и ровности бетонной плиты перекрытия. Они рассчитываются с использованием стандартов, изложенных в ASTM E1155, который представляет собой Стандартный метод испытаний для определения F _F  ровности пола и F _L  числа ровности пола . Американский институт бетона указывает приемлемые диапазоны плоскостности и ровности в ACI 302.1, 9.0003 Руководство по устройству бетонных полов и плит . В архитектурных спецификациях будут указаны приемлемые номера FF и FL для проекта, поэтому архитекторы должны понимать ограничения установки бетонных плит.

• История ровности бетонного пола и ровности пола
• Выравнивание пола (F _L )
• Плоскостность пола (F _F )
• Классификация бетонных полов по плоскостности и ровности
• Приемлемые номера F _F и F _L в зависимости от использования
• Как определить плоскостность бетонного пола
• Дополнительное чтение

История плоскостности бетонного пола и ровности пола

Традиционно бетонные полы должны иметь отклонение менее 1/8 дюйма на 10 футов. Это было измерено путем укладки 10-футовой линейки на готовый пол и измерения самый большой зазор под линейкой. Этот метод работал достаточно хорошо в течение десятилетий. Однако этот метод также оказался ненадежным и подвержен ошибкам, поскольку никакие два человека никогда не получат одинаковые измерения. Кроме того, 1/8 «более 10- футов редко достигалось с помощью оборудования, доступного в прошлом.

С появлением многоярусных складов с узкими проходами в 1970-х годах стало важнее иметь более плоские бетонные полы, чем в прошлом. Более современные складские технологии, такие как домкраты с воздушными поддонами, и новые технологии, разработанные для телестудий, с тех пор создали потребность в еще более плоских полах. По мере развития технологий понадобились очень ровные и сверхплоские полы.

В 1979 году компания Allen Face разработала систему F-номеров, официально названную Система нумерации профилей Face Floor 9.0008, который позже был формализован в национальные стандарты ASTM E1155 и ACI. Позже он разработал щуп ^®  Floor Profiler и F-метр ^® , инструменты, необходимые для проведения более точных измерений, чем метод линейки.

Новые F-числа более точны, чем измерения, полученные с помощью поверочной линейки, поскольку профилировочные машины измеряют каждый фут в нескольких перпендикулярных направлениях при измерении ровности пола. Большие плиты требуют сотни измерений для достижения F _F  и F _L  – на каждые 1000 квадратных футов бетонной плиты выполняется 34 измерения. Собранные измерения затем вводятся в математическую формулу для получения общих F-чисел. Хотя вполне вероятно, что два человека получат разные измерения при использовании метода линейки, два человека, использующие современные измерительные устройства, должны получить очень похожие F-числа.

Уровень пола (F

_L )

F _L  цифры предоставляют информацию о ровности бетонного пола. Ровность показывает, насколько точно готовый пол соответствует предполагаемому уклону, указанному в проектной документации. Перепад высот измеряется каждые 10 футов в течение 72 часов после укладки бетона, и эти измерения вводятся в расчет для определения ровности пола (F _л ). Более высокие числа F _L  указывают на более ровный этаж, а числа являются линейными, поэтому F _L  из 50 вдвое выше, чем F _L  из 25.

Важно отметить, что номера F _L  обычно применяются только к плитам, уложенным на уклон. Приподнятые бетонные плиты проблематичны, поскольку эти плиты, как правило, имеют выпуклость, встроенную в конструкцию, а плиты перекрытия обычно прогибаются после удаления опорной площадки. Поэтому номера F _L  указаны только для приподнятых плит, когда измерения проводятся до удаления берегов и опалубки, а плита не имеет выпуклости. В случае приподнятой плиты с выпуклостью F _L  Сначала должна быть размещена конструкционная плита (с отклонением до ее окончательной формы), а затем финишная плита, которая измеряется для ровности пола.

Плоскостность пола (F

_F )

F _F  числа показывают плоскостность пола или насколько близок к плоскому пол. Другими словами, плоскостность пола — это статистическое измерение волнистости или неровностей бетонного пола, которое учитывает амплитуду (высоту волн) и длину волны (горизонтальное расстояние между волнами). Перепад высот измеряется через каждый фут в течение 72 часов после укладки бетона, и формула определяет F _F  измерение. Как и в случае с F _L , размеры являются линейными, и более высокие числа представляют собой более плоский пол. Например, пол с размером F _F , равным 60, в два раза более ровный, чем пол с размером F _F , равным 30. Номера

F _F  можно брать для плит на уклоне, а также для приподнятых плит. Ровность пола, как правило, очень важна для помещений, где оборудование должно быть установлено идеально ровно — в таких помещениях, как телестудии, склады, в которых используются домкраты с воздушными поддонами, и в некоторых исследовательских лабораториях полы должны быть более плоскими, чем обычная бетонная плита.

Поскольку старый метод измерения заключался в измерении наибольшего дефекта вдоль 10-футовой линейки, полезно понять, как номера линейки переводятся в F _F . Кроме того, архитекторам и владельцам полезно визуализировать, насколько волнистыми или ухабистыми являются разные значения F _F  . Интересно, что большинство плит, размещенных за последние 50 лет, попадают в диапазон F _F  15 и F _F  35. Имейте в виду, что прямой корреляции между F _{F 9 нет.0005  номера и старые номера линейки, но эти значения дают общую оценку:
F F  25  будет иметь один дефект 1/4 дюйма на 10 футах
F F  50 будет иметь один 1 Дефект /8″ на 10 футах
F F  100  будет иметь один дефект 1/16″ на 10 футах}

Классификация бетонных полов на основе плоскостности и ровности

Специалисты по бетону используют специальную терминологию для классификации плоскостности пола и ровность. Согласно ACI 117, бетонные полы с случайным движением классифицируются следующим образом.Имейте в виду, что ровность используется только для укладки плиты на уровне.

CLASSIFICATION	SPECIFIED OVERALL FLATNESS (SOF F )	SPECIFIED OVERALL LEVELNESS (SOF L )
Conventional	20	15
МЕДЕРАТИВНАЯ ПЛОТА	25	20
Флата0157	35
Super Flat	60	40

Сверхплоские полы требуют специальных навыков и оборудования и должны использоваться только для наиболее важных бетонных полов в специализированных телевизионных студиях, таких как телевизионные студии. Сверхплоские полы также могут иметь F _F  100 и F _L  50, но они предназначены для установок с определенным движением (одно направление движения), таких как узкопроходные склады, в отличие от полов со случайным движением. что охватывает стандарт ACI 117.

Приемлемо F

_F  и F _L  Номера в зависимости от использования

Архитекторы часто задаются вопросом: «Насколько плоскими должны быть бетонные полы в моем проекте?» На этот вопрос очень сложно ответить, и архитекторы иногда могут ошибаться слишком далеко из-за осторожности и указывать полы намного более плоскими, чем необходимо, что может увеличить стоимость проекта клиента. Хорошей новостью является то, что процедуры и оборудование значительно улучшились за последние 20 лет, и полы, как правило, стали намного более плоскими, чем они были без особых дополнительных затрат.

Согласно публикации Американского института бетона ACI-302.1, следующие значения F _F  и F _L являются приемлемыми в зависимости от перечисленных областей применения. Имейте в виду, что значения F _L  применимы только к плитам на одном уровне.

Использование	Площательность пола (F F )	. дом, парковка, участки под уложенную плитку	F F  20	F L  15
General office, light industrial, carpeted spaces	F F  25	F L  20
General warehouse floors, areas to received thin-set tile, laboratories	F F  30-35	F L  20-25
Warehouses with air-pallet use, ice rinks	F F  45	F L 35
Movie and Television Studios	F F > 50	F L > 50

Как специфические бетонные полы

9000.. Исполнение для Отделка . Часть этого раздела включает допустимые допуски для бетонных полов. Допуски также могут быть разбиты по типу программы; например, спецификация может определять один набор допусков для пола склада, другой набор допусков для телевизионной студии и третий набор допусков для обычных офисных помещений.

В рамках допусков программы будут предоставлены два набора значений: заданные общие значения (SOV) для F _F и F _L , а также минимальные локальные значения (MLV) для F _F и F _L .

Заданные общие значения  обеспечивают критерии для всего проекта через средние значения F _F  и F _L  для всех бетонных полов в проекте.

Минимальные локальные значения  предоставить критерии минимально допустимого F _F  и F _L  значения для каждого участка бетона, уложенного (или для каждой «заливки») в проекте. Показания MLV могут быть записаны для отдельного этажа или несколько показаний MLV могут быть сняты на большом этаже, состоящем из нескольких секций («отливок»). Критерии минимального локального значения часто будут ниже (менее плоские/уровни), чем заданные общие значения, чтобы учесть погрешность при укладке бетона.

Спецификации также определяют, когда и где следует проводить измерения – это часто достигается путем ссылки на ASTM E1155,  Стандартный метод испытаний для определения F _F  ровности пола и F _L Цифры ровности пола . Как правило, измерения следует проводить после того, как бетон будет готов принять пешеходное движение, но ASTM E1155 требует, чтобы испытания были завершены в течение 72 часов после укладки. Кроме того, испытания проводятся до того, как с плиты будет удалена подпорка.

Спецификации могут также указывать, как следует чинить полы, не соответствующие техническим требованиям. В общем, шлифовка пола только усугубит ситуацию. Наливные или самовыравнивающиеся составы могут помочь исправить полы, если бетон не будет подвергаться воздействию. Наихудшего сценария удаления несоответствующего пола и его замены обычно избегают из-за графика и финансовых последствий. Однако владелец может принять решение о получении финансовой компенсации от подрядчика, если он решит принять пол, не отвечающий требованиям. Архитекторы должны понимать F _F  и F _L  , чтобы они могли консультировать своих клиентов по уровню плоскостности, требуемому программой, а также, при необходимости, давать рекомендации по приемлемой плоскостности в исходном состоянии и методам исправления.

Дополнительная литература

У компании Face есть ответы на 40 наиболее часто задаваемых вопросов о F-числах, которые написаны для подрядчиков, но также полезны для архитекторов и проектировщиков, если вы хотите более подробно изучить F _{. F} и F _L  числа.

Статья обновлена: 16 марта 2021 г.

Помогите сделать Archtoolbox лучше для всех. Если вы обнаружили ошибку или устаревшую информацию в этой статье (даже если это всего лишь незначительная опечатка), сообщите нам об этом.

Полезные инструменты для архитекторов и проектировщиков зданий

СУПЕРПЛОСКИЕ ПОЛЫ – TechniCON

Традиционные методы строительства не подходят для получения плоских или ровных поверхностей полов, достаточных для того, чтобы поддерживать работу сложных погрузчиков в таких средах с тросовыми направляющими, определенным движением, узкими проходами и высокими стеллажами. Требуются специальные методы строительства, включающие технологии ленточной заливки (на фото выше). Высокая производительность, низкая стоимость и безопасная рабочая среда являются ключевыми преимуществами напольных покрытий Superflat.

Полы Superflat изготавливаются с гораздо более жесткими допусками, чем обычные плиты перекрытия, с использованием специальной системы допусков, называемой системой допусков «Fmin» (минимум F).

Система Fmin основана на определении максимального изменения поверхности пола для конкретного погрузчика. Оптимизация поверхности пола просто оптимизирует работу погрузчика. Эксплуатация этих специализированных погрузчиков на обычных поверхностях может увеличить затраты на техническое обслуживание и создать проблемы при сборке (включая удары по стеллажам).

Контроль высокоточных поперечных и продольных допусков достигается за счет заливки бетона узкими полосами с использованием специальной опалубки, материалов и методов строительства. Как показано ниже, эти графики профиля пола показывают разницу на протяжении 25 футов между поверхностью пола хорошего качества с произвольным движением (FF30/FL20) и сверхплоским полом (приблизительно Fmin80).

Этаж FF30/FL20 (слева) представляет собой умеренно плоский допуск случайного трафика. Профиль пола FF117/FL110 (справа) демонстрирует типичную плоскостность/ровность пола SuperFlat. Специальная система определения и измерения допусков «Fmin» требует, чтобы любые дефекты, превышающие максимально допустимое отклонение, исправлялись путем шлифовки, в отличие от системы допусков FF/FL.

Хотя определение допуска для каждой конкретной среды является несколько сложным, в приведенной ниже таблице представлены приблизительные требования к допуску Fmin для любого пола на основе максимальной скорости изменения на фут перемещения в продольном направлении для погрузчика. Обратите внимание, что данные должны быть получены от производителя вашего погрузчика.



Максимальная скорость изменения на фут пути	0,040″	0,050″	0,060″	0,070″	0,080″
Приблизительный допуск Fmin	Fмин100	Fmin80	Fmin65	Fмин55	Fмин50



Владельцам зданий и их представителям при определении и проектировании полов Superflat мы настоятельно рекомендуем следующее:

• Ленточная заливка обязательна. Методы строительства узкопроходных высокополочных транспортных средств с автоматическим управлением (AGV) требуют использования методов ленточной заливки из-за сложности достижения этих очень жестких продольных и поперечных допусков.
• В сверхплоских полах НЕТ поперечных распилов. Потери допусков, вызванные усадкой при высыхании в местах поперечных деформационных швов, могут легко привести в негодность сверхплоский пол. Следовательно, следует ожидать поперечного растрескивания (которое удивительно остается плоским). Проектировщик должен усилить против этих продольных усадочных напряжений, а также для приложенной нагрузки. Продольные напряжения усадки при высыхании могут создавать широкие трещины, если их не сдерживать, и желательно ограничить ширину трещин, чтобы избежать повреждения оборудования, минимизировать стоимость ремонта трещин и снизить любые будущие затраты на техническое обслуживание.
• Рекомендуется, чтобы соседние полосы были закреплены гладкими стальными штифтами, чтобы предотвратить неравномерное вертикальное перемещение по строительным швам и сохранить изменение использования в будущем.
• Допуски Fmin применяются к определенным уровням трафика. Допуски F-числа «FF/FL» предназначены для случайных поверхностей движения, а не для определенных сред движения. FF/FL просто не учитывают продольные и поперечные допуски оборудования.
• Допуски пола должны измеряться ежедневно с помощью высокочувствительного оборудования «Профилограф». Если замеры не проводить ежедневно, то дефекты конструкции могут излишне усугубляться. Если пол не замерен, то качество поверхности пола неизвестно и не может быть «сертифицировано».
• Убедитесь, что встроенная сплошная сталь расположена так, чтобы не мешать электрическим сигналам проводника (Примечание: внимательно изучите предлагаемые существующие поверхности). Доказано, что стальные волокна не мешают сигналам проводника. Убедитесь, что любые напольные покрытия также проверяются на их способность излучать статический заряд.
• Как правило, умеренные и высокие дозы отвердителей для сухой смеси могут быть несовместимы с достижением допусков Superflat. Обычные решения для поверхностей основаны на бетонной смеси с пониженным износом (максимум 0,50 в/ц) и жидком уплотнителе (каждая среда требует тщательного рассмотрения).
