Ремонт таймера розетки: Ремонт розетки таймера

Содержание

Не включается и не работает экран программатора Lemanso LM622, Feron TM 22, Electraline. Ремонт

Цифровой таймер включения/выключения по заданной программе Lemanso LM622 (16А) с программированием на неделю.
Аналоги: таймер недельный Feron TM 22 и таймер недельный Electraline.

Таймер программируемый Lemanso LM622 (16А)Таймер программируемый Lemanso LM622 (16А)

Один программатор Lemanso LM622 у нас явно не подавал признаков жизни, не включался экран, а второй, если я не путаю, не запоминал настройки.

Т.к. в момент попытки ремонта программаторов я находился на удалении от цивилизации, то стояла задача хотя бы собрать из двух один.

Корпус программатора закручен хитрыми болтиками, которые легко откручиваются плоской отверткой подходящего размера

Откручиваем трехгранные винты плоской отверткойОткручиваем трехгранные винты плоской отверткой

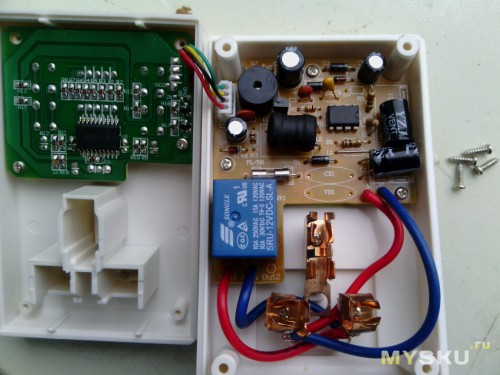

Программатор содержит незатейливую Китайскую схему с реле и аккумулятором для памяти

Схема таймера LM 622

Поспрашивав знакомых «паяльников» выяснили, что типичная проблема данных программаторов это умерший аккумулятор, либо пробитый стабилитрон. И действительно нам повезло, на одном устройстве умер аккумулятор, который не запоминал настройки, что логично, а на втором стабилитрон звонился.

Стабилитрон я выпаял из устройства где не сохранялись настройки, это легче чем выпаивать аккумулятор:)

Пробитый стабилитрон программатораПробитый стабилитрон программатора

После замены стабилитрона программатор запустился и работает без проблем.

Судя по соседнему конденсатору с напряжением в 63В, стабилитрон должен быть с походим напряжением до этого значения. Погуглив стало понятно, что народ ставит советский более надежный Д816Г.

Напоследок: инструкция для программатора Lemanso LM622 \ Feron TM 22 \ Electraline

Таймер недельный Lemanso LM 622 /Feron TM 22 / Electraline, благодаря своим параметрам может использоваться в различных целях: для управления устройством нагрева (масляный радиатор, калорифер, конвектор, тепловентилятор, электрический тёплый пол, бойлер), управления освещением, управлением бытовой техникой, в сельском и приусадебном хозяйстве.

Представленная модель выделяется большим дисплеем, высокой надежностью и малыми габаритами. Встроенная аккумуляторная батарея защитит программу от сбоев в случае отсутствия электричества или длительного периода, когда таймер не используется. Таймер дает возможность коммутировать сетевую нагрузку мощностью до 16 A ― это около 3600 Вт. Таймер имеет 8 программ с минимальным шагом 1 минута. Для более гибкой настройки в таймере недельном предусмотрено 16 разных комбинаций дней недели или блоков дней.

МЕРЫ БЕЗОПАСНОСТИ:
Не допускается подключение нагрузки превышающей 16 А или 3.6 кВт. Перед использованием убедиться, что вилка подключаемого прибора вставлена до упора в гнездо «таймера». При чистке клавиатуры и дисплея пользоваться только сухой салфеткой. Не опускайте «таймер» в воду или другую жидкость. Не оставляйте нагревательные приборы без присмотра. Производитель рекомендует не соединять с таймером неисправные приборы.

1. ПОРЯДОК ЭКСПЛУАТАЦИИ:
1. 1. Включите ТАЙМЕР в розетку 220V.
1.2. Подождите приблизительно 12 часов для заряда внутреннего аккумулятора. (для нормальной работы памяти таймера).
1.3. После зарядки очистите всю текущую информацию нажатием кнопки «Маster сhеаr» с помощью ручки или другого заострённого предмета.
1.4. ТАЙМЕР готов к эксплуатации.

2. УСТАНОВКА ТЕКУЩЕГО ВРЕМЕНИ:
2.1. Нажмите и удерживая кнопку «СLOCК» нажимайте кнопку «WЕЕK» для установки текущего дня недели и далее нажатием кнопок «НОUR» и «МINUTE» установите текущее время.
2.2. Отпустите обе кнопки. Текущее время установлено.
2.3. Для переустановки текущего времени повторить пункты 2.1-2.3.

3. ВВОД ПРОГРАММ:
Проверяя программы, убедитесь, что настройки не накладываются, особенно при использовании блока вариантов. Если программные настройки накладываются, включение и выключение таймера будет выполняться в соответствии с установленным в программе временем, а не с номером программы. Программа OFF будет иметь преимущество перед программой ON.
3.1. Нажать кнопку «ТIMER». Установится первая программа «ОN 1».
3.2. Нажать кнопку «WEEК» и установить день недели или блок дней недели. Установите нужное время с помощью кнопок «HOUR» и «МINUTE».
3.3. Нажмите кнопку «ТIMER» чтобы закончить установку первого «ОN» и перейти к установке первого «ОFF 1». Повторить пункт 3.2 для установки первого «ОFF».
3.4. Нажать кнопку «ТIMER» чтобы закончить установку первого «ОN/ОFF» и перейти ко второму «ОN/ОFF» и т.д.
3.5. После последней установки нажмите кнопку «СLOOК» и ТАЙМЕР перейдет в рабочий режим.

4. ПРИМЕР:
Нужно запрограммировать включение в 17:15, выключение в 22:30 каждый день.
a)Нажмите и отпустите кнопку «TIMER”. На дисплее – «ON 1».
b)Нажимайте «WEEK», пока на дисплее не появится «MO,TU,WE,TH,FR,SA,SU».
c)Нажимайте «HOUR», пока на дисплее не появится 17:00.
d)Нажимайте «MIN», пока на дисплее не появится 17:15.
e)Нажмите и отпустите кнопку «TIMER», на дисплее «OFF 1».
f)Для настройки выключения повторяйте п.п. c и d, пока на дисплее не появится 22:30.

5. УСТАНОВКИ «ручной ОN / автомат AUTO / выключение ОFF»:
Рабочие режимы не могут быть изменены во время программных настроек.
5.1. Нажмите кнопку «ON/AUTO/OFF» для выбора одного из трех режимов.
5.2. Программы могут выполняться только в режиме «AUTO». Если выбран режим «AUTO», таймер работает в соответствии с настройками. Если выбраны режимы «MANUAL ON» или «MANUAL OFF», все программы игнорируются, а таймер не работает. Если выбран режим «MANUAL ON», выход электропитания всегда включен. Если выбран режим «MANUAL OFF», выход электропитания постоянно отключен.
5.3. Если поменять режим «MANUAL ON» на «AUTO», таймер сохранит настройку «MANUAL ON» до следующей настройки таймера.

6. ФУНКЦИЯ СЛУЧАЙНОГО РЕЖИМА «RANDOM»:
6.1. Нажмите кнопку «RANDOM», на дисплее появится надпись «RANDOM», это означает, что функция «RANDOM» активирована.
6.2. Если включена эта функция, настройки будут выполняться с плавающим опережением от 0 до 32 минут между 18:00 и 6:00.
6.3. Чтобы отменить эту функцию, снова нажмите «RANDOM», эта функция не может быть установлена во время настройки программ.

7. РЕЖИМ 12/24 ЧАСА:
Для перевода времени на дисплее в 12 или 24-х часовой формат нажмите одновременно кнопки «CLOCK» и «TIMER».

8. ФУНКЦИЯ «SUMMERTIME» (летнее время):
8.1. Нажмите «CLOCK» и «ON/AUTO/OFF» одновременно, на дисплее – «SUMMER». Часы будут идти на один час вперед.
8.2. Для перевода на зимнее время снова нажмите две кнопки, часы передвинутся на один час назад. Надпись «SUMMER» исчезнет.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Рабочее напряжение: 230-240 В, 50 Гц.
Мах нагрузка: 16 А (3600 Вт).
Минимальное время установки: 1 минута.
Рабочая температура: от -10°C до +40°С.
Точность: +/- 1 минута в месяц.
Аккумулятор: NiМН 1,2 В > 100 час.

Розетка-таймер Elektrostandard TMH-M-2 ES, механическая, 24-часовая программа, IP44

Главная
О магазине
Доставка
Контакты

Бижутерия
Канцтовары
Посуда
Спорт и туризм
Хозтовары
Швейная галантерея
Мебель
Игрушки
Творчество
Книги
Сувениры
Праздники
Текстиль
Одежда и обувь
Авто и мото
Летние товары
Сад и огород
Баня и сауна
Детские товары
Зоотовары
Строительство и ремонт
Интерьер
Аксессуары
Красота и здоровье
Бытовая техника и электроника
Продукты питания
Собственное производство
Оборудование для бизнеса и производства
Товары для взрослых
Освещение
Упаковка
Товары с любимыми героями
Наша разработка

Связаться с нами

Диярбакыр

clo.ru/adorable_potoo_of_wealth:images/2488746/0/700.webp»>

О товаре

Страна производитель: Китай
Торговая марка: ELEKTROSTANDARD
Артикул: 2488746
Мин. кол-во для заказа: 2
Номинальный ток, А: 16
Количество розеток: 1
Срок службы, лет: 10
Сила тока, А: 16
Максимальная мощность, Вт: 3500
Заземление: да
Индикация: нет
Степень защиты: ip44
Способ монтажа: открытый
Цвет: белый
Тип таймера: механический
Цвет корпуса: белый
Минимальная рабочая температура: -10 °с
Максимальная рабочая температура: +40 °с
Размещение для светильника: внутри помещения
Интервал настройки: 15 минут
Наличие: нет в наличии

Все характеристики

1598 RUB P

1052 p* *при покупке от 10 шт.

нет в наличии

Описание и характеристики

Доставка и оплата

Характеристики

Страна производитель Китай
Торговая марка ELEKTROSTANDARD
Артикул 2488746
Мин. кол-во для заказа 2
Номинальный ток, А 16
Количество розеток 1
Срок службы, лет 10
Сила тока, А 16
Максимальная мощность, Вт 3500
Заземление да
Индикация нет
Степень защиты ip44
Способ монтажа открытый
Цвет белый
Тип таймера механический
Цвет корпуса белый
Минимальная рабочая температура -10 °с
Максимальная рабочая температура +40 °с
Размещение для светильника внутри помещения
Интервал настройки 15 минут
Длина упаковки 10
Высота упаковки 8
Ширина упаковки 9
Объем упаковки, куб. дм 0.720
Объем продукта, л 0.72
Ширина 9
Высота 8
Габариты товара (длина × ширина × высота) 10 см × 9 см × 8 см
Вес, г 150
Материал Пластик
Количество в упаковке 1

Описание

Таймеры устанавливаются на розетку и позволяют настроить автоматическое включение бытовых электроприборов в течение суток без участия человека.

Контакты защищены шторками и уберегут детей от удара током.

Передача в доставку до 23.06.2023

(Ваш заказ будет отправлен в течение 20 рабочих дней после оплаты).

Стоимость доставки оплачивается при получении заказа.

Мы принимаем к оплате

Доставка в Диярбакыр

Ремонт нагревательных элементов и таймеров — Как ремонтировать крупную бытовую технику: советы и рекомендации

Многие бытовые приборы выполняют несколько функций, например, различные циклы стирки или посудомоечной машины. Эти приборы работают автоматически; после включения переключателя включения/выключения переключающие компоненты внутри прибора берут на себя управление нагревом, потоком воды или топлива, скоростью двигателя и другими переменными. Наиболее важными из этих устройств, используемых для автоматического управления переключателями, рычагами и клапанами, являются соленоиды (катушка с током), реле и пары датчик/ответчик.

Нагревательные элементы

Нагревательные элементы работают очень просто. В отличие от проводников они изготавливаются из металла с высоким электрическим сопротивлением. Когда ток протекает через элемент, это высокое сопротивление препятствует его легкому течению. Ток должен работать, чтобы пройти через элемент, и эта работа преобразуется в тепло. При отключении тока элемент охлаждается. Существует три типа нагревательных элементов: проволочные, ленточные и жесткие. Чтобы определить, работает ли нагревательный элемент:

Шаг 1: Разберите устройство, чтобы получить доступ к элементу, и проверьте его с помощью тестера непрерывности или VOM, настроенного на шкалу RX1.

Шаг 2: При отключенном приборе подсоедините зажим тестера непрерывности к одной клемме нагревательного элемента и прикоснитесь щупом к другой клемме; или прикоснитесь одним щупом ВОМ к каждой клемме. Если элемент исправен, тестер будет светиться или гудеть; или VOM будет читать от 15 до 30 Ом. Если тестер не загорается и не гудит, или показания VOM выше 30 Ом, элемент неисправен. Замени это.

Примечание. Если вы используете тестер непрерывности, внимательно посмотрите на тестер, особенно если он светящегося типа. Некоторые нагревательные элементы имеют чрезвычайно высокий коэффициент сопротивления, и свет может издавать только тусклое свечение или слабое жужжание. Эта реакция не означает, что элемент неисправен, а означает, что он эффективно преобразует ток в тепло.

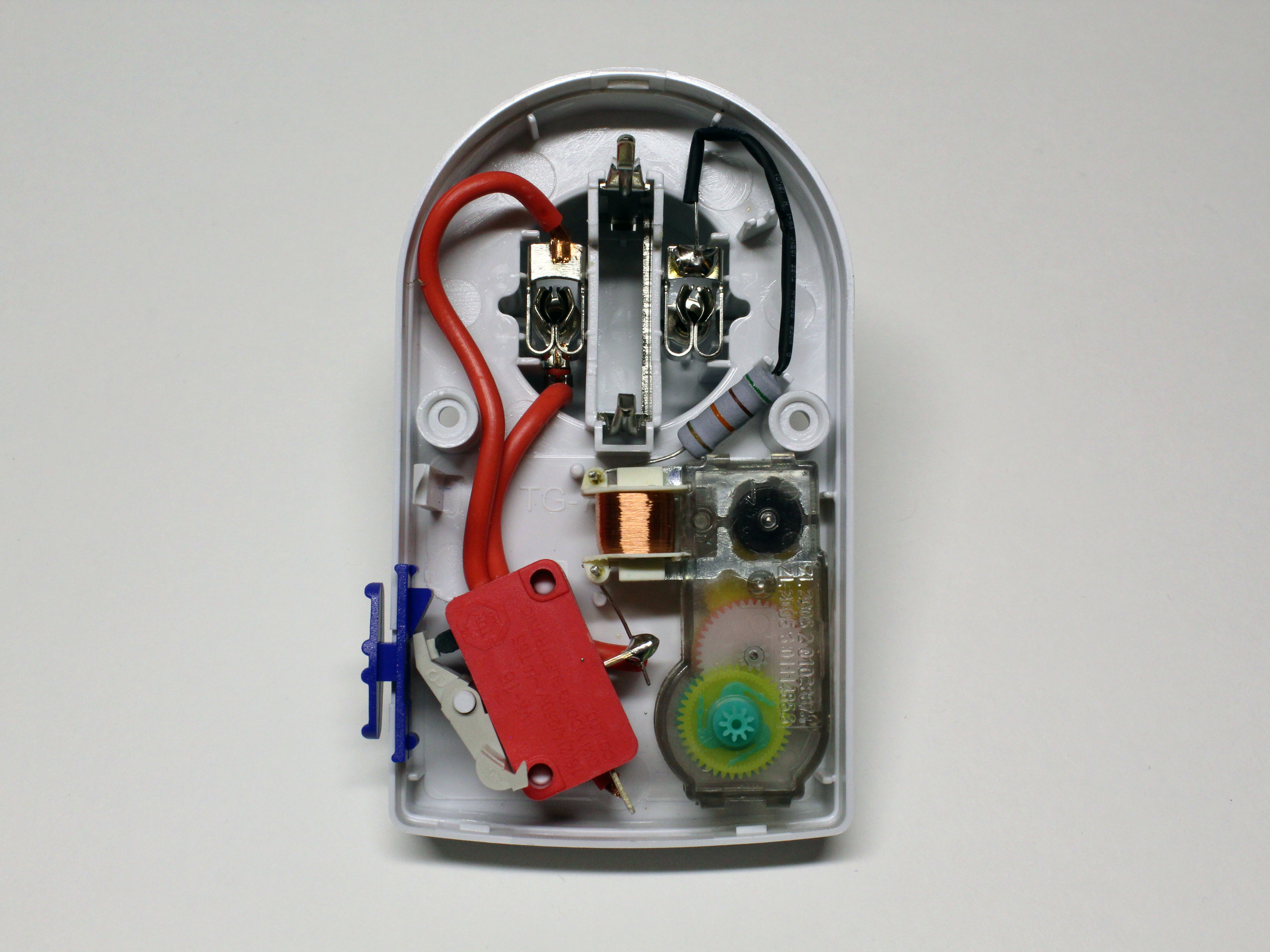

Механические таймеры

Работа крупного электроприбора, имеющего несколько циклов (например, стиральная машина, посудомоечная машина, сушилка, холодильник с защитой от замерзания или плита), управляется таймером — сложным поворотным переключателем, питаемым от небольшого синхронный двигатель. Таймер состоит из вала, шестерен и ряда зубчатых кулачков, по одному на каждый контур или цикл. Сам таймер приводится в действие двигателем таймера; прибор приводится в действие гораздо большим двигателем прибора. Когда переключатель включен, электрический контакт устанавливается с двигателем таймера, и пружина на расцепляющем рычаге скручивается. Рычаг срабатывает, когда пружина сжимается, освобождая пружину и перемещая кулачок переключателя на следующую цепь. На последнем цикле контакт с мотором разрывается, и таймер выключает прибор.

Когда таймер выходит из строя, его обычно следует заменить. Иногда возможен профессиональный ремонт, но это, вероятно, будет дороже, чем замена. Многие таймеры являются закрытыми устройствами. Некоторые таймеры имеют регулировочный вал, который можно поворачивать лезвием отвертки. Чтобы определить, работает ли таймер:

Шаг 1: Проверьте таймер с помощью тестера непрерывности или VOM, настроенного на шкалу RX1. Сделайте набросок проводов таймера, а затем, отключив прибор от сети, отсоедините все провода таймера от их клемм. Убедитесь, что вы сможете снова подключить провода точно так же.

Шаг 2: Прикоснитесь или закрепите один щуп тестера или ВОМ к общей клемме. Прикоснитесь другим щупом к каждой клемме цикла по очереди. Вращайте ручку управления таймером во время работы. Тестер непрерывности должен загораться или гудеть в каждой цепи; VOM должен показывать ноль.

Шаг 3: Если одна или несколько цепей не дают этих результатов, таймер неисправен и его следует заменить. Чтобы заменить таймер, отсоединяйте его провода по одному, подключая соответствующие провода нового таймера по мере продвижения, чтобы избежать возможности неправильного подключения.

Цифровые таймеры обычно не подлежат ремонту и должны быть заменены.

Ремонт нагревательного элемента не кажется таким уж опасным, верно? Что ж, в нагревательных элементах отсутствует ключевой ингредиент, который делает ремонт в нашем следующем разделе таким опасным — горючий газ. Перейдите на следующую страницу, чтобы узнать, как отремонтировать контрольную лампу или термопару.

Процитируйте это!

Пожалуйста, скопируйте/вставьте следующий текст, чтобы правильно цитировать эту статью HowStuffWorks.com:

Ремонтный клуб «Как отремонтировать крупную бытовую технику» 2 мая 2006 г.
HowStuffWorks.com. 29 мая 2023 г.

Как починить таймер выключателя света » Денежная яма

ЛЕСЛИ: У Карен из Небраски проблемы с автоматическим освещением. Чем мы можем вам помочь?

КАРЕН: Ну, у меня есть фонарь на крыльце сбоку от дома и один перед домом. У меня есть эти таймеры. Тот, что сзади, работает отлично. В сумерках он включится, а затем, когда наступит дневной свет, он выключится. А тот, что спереди, не будет. Так что я взял таймер обратно на переднюю панель и подумал: «Ну, может быть, это был неисправный таймер». Но он по-прежнему не работает, и я попросил человека посмотреть на него, и он не может понять, почему он не работает. Было бы полезно, если бы он тоже работал, потому что теперь вам не нужно включать и выключать его.

ТОМ: Но переключатель работает. Итак, вы знаете, что без таймера он включается и выключается. Просто когда вы добавляете сюда таймер?

КАРЕН: Верно.

ТОМ: Что это за таймер? Это такой таймер, который заменяет переключатель или что?

КАРЕН: Ну, вы просто вкручиваете лампочку в этот таймер, а затем вкручиваете весь блок в… знаете, в область лампочки.

ТОМ: А, понятно. Вероятно, это не так, но используете ли вы лампочку с высокой энергоэффективностью в одном или другом?

КАРЕН: Ну, я думала об их использовании, но на данный момент я использую 40-ваттные лампочки.

ТОМ: Хорошо. Обычные лампы накаливания?

КАРЕН: Угу.

ТОМ: Ха. И вы пробовали два из них, и они все еще не работают?

КАРЕН: Верно.

ТОМ: А без него свет включается и выключается нормально?

КАРЕН: Верно.

ТОМ: Вау. Похоже, что-то не так с таймером. Интересно, возможно, из-за конфигурации того, как таймер ввинчивается в само приспособление, он не контактирует.

Как, например, иногда, когда у вас есть таймер, который вкручивается в патрон, куда входит лампочка, а затем вы вкручиваете лампочку в таймер, может быть, он не подходит достаточно близко, чтобы на самом деле установить контакт, потому что приспособление немного немного другой. Это единственное, что действительно приходит на ум, Карен. Потому что не было бы смысла, что это не работает.

Вы сделали это? Вы взяли тот, который не работает спереди, и прикрутили его сзади, чтобы посмотреть, работает ли он сзади? Потому что это будет…

КАРЕН: Да, да. А потом я взял тот, что сзади, и вставил его спереди, и он тоже не сработал, так что…

ТОМ: И поставил его спереди. Итак, я думаю, совершенно ясно, что по какой-то причине таймер не получает питание от осветительного прибора. Итак…

КАРЕН: Как мне это исправить?

ТОМ: Ну, ты должен попытаться рассмотреть это внимательно и понять, почему это происходит.

ЛЕСЛИ: Это может прозвучать безумно, но у меня дома действительно был светильник — лампа, которой я пользовался миллион лет, — которая внезапно перестала работать. И я подумал: «О, мне нужно заменить розетку. Что с этим происходит?»

И я отнес его моему другу-электрику, который заглянул внутрь розетки и увидел маленький язычок, с которым соприкасается лампочка. И я предполагаю, что из-за — я думаю, у нас это было 10 лет — установки лампочек, мы, возможно, стали агрессивными, и вкладка просто опустилась. И он просто потянулся, отключив его, и поднял штырь.

Да, убедитесь, что вы отключили весь этот выключатель. Для меня это была настольная лампа, поэтому я знал, что она отключена от сети. Но для вас убедитесь, что он полностью выключен в блоке предохранителей.
