как исправить поврежденный механический прибор, какие поломки бывают?
При эксплуатации духового шкафа таймер всегда важен. Благодаря ему хозяйки получают на выходе вкусные блюда, которые не пригорают и получаются идеально приготовленными.
Если таймер вдруг ломается, появляются дополнительные хлопоты по проверке качества приготовленного блюда. Исправить это можно своими руками. В этой статье рассказано, какие основные причины поломок таймера в духовке, как их устранить, и предоставлена инструкция по самостоятельному ремонту. Помогут с устранением неполадок таймера также приведенные в тексте советы экспертов.
Содержание
- 1 Инструкция по эксплуатации духового шкафа
- 2 Основные нарушения в работе
- 2.1 Поломка ТЭНа
- 2.2 Неисправность в переключателе режимов
- 2.3 Сбой системы управления
- 3 Инструкция по ремонтным работам
- 4 Советы экспертов
- 5 Полезное видео
Инструкция по эксплуатации духового шкафа
Счётчик времени, установленный в духовом шкафу, оповещает характерным звуком об окончании времени готовки блюда.
Производители для удобства размещают таймер на передней части духовки, в том месте, где размещаются регулировочные ручки.
Механический счётчик времени рассчитан примерно на 3 часа. Но для приготовления большинства блюд необходимо большее время. Чаще всего от 90 до 180 минут требуется, чтобы приготовить вкусный ужин. Такая система не совсем удобна, так как большинство механических реле, которые встроены в бытовую технику, предполагают промежуток времени не более 100 минут. Но крупные куски мяса или рыбы не успевают приготовиться, приходится запускать таймер дважды.
Внимание
Эксплуатация духовки, снабжённой таймером, проста. Важно только знать, что счётчик рассчитан на отсчёт времени от минуты до ста. Пользователь только выбирает необходимое время путём вращения регулятора по часовой стрелке. Как только на табло появляется нужная отметка, хозяйка должна нажать регулировочную кнопку, которая зафиксирует реле в нужном положении.
Когда отмеренные минуты закончатся, устройство сразу оповестит об этом.
Но так как не всегда для приготовления блюд требуется устанавливать хронометр, то регулятор оставляют в положении ручного режима. На рисунке табло должно появиться изображение руки.
Основные нарушения в работе
Поломка ТЭНа
ТЭН часто выходит из строя. Отремонтировать его бывает сложно, поэтому в основном деталь заменяют на новую. Нагревательные элементы духового шкафа работают в усиленном режиме. Для определения работоспособности ТЭНа духовку переключают на необходимый режим нагрева и сверяют температуру касанием руки. Способ этот сомнительный. Если под рукой есть инструмент для измерения температуры, то лучше применить его. Для этого обычно используют пирометр.
Он показывает равномерность разогрева по площади и обозначает крайнюю температуру заданного режима. ТЭН можно проверить частично по деталям, а можно обнаружить поломку нагревателя сразу. Обычно эта деталь ломается полностью и не подлежит ремонту. ТЭН нужно менять на рабочий при малейшей его неисправности.
Неисправность в переключателе режимов
Переключатели режимов могут начать работать со сбоями по следующим причинам:
Сбой системы управления
При выходе из строя блока электронного управления духового шкафа система самотестирования оповестит об этом факте. Современные модели оснащены такими системами, которые помогают выявить поломку без разборки для диагностики. На дисплее будет высвечиваться код ошибки, расшифровать который можно по приложенной к технике инструкции.
По каталогу производителя возможна замена дефектной детали. Блок управления можно заказывать целиком. Но лучше всего вызвать мастера, который проведёт диагностику и определит причину. На официальном сайте производителя или в специализированном интернет-магазине можно выбрать нужную деталь и проконсультироваться со специалистом по её установке.
Инструкция по ремонтным работам
- Чтобы отремонтировать таймер в духовом шкафу, нужно снять блокировку и поставить ручку на ноль.
При этом ручку регулятора мощности выставляют на максимальное значение. Пометку ручки осуществляют без гриля, между ручками основания выемка также помечается значком.Совет
При снятии блока с пластины ручка таймера выставляется на нулевую отметку, а регулятор мощности — на максимум. Получится зацепление её с шестернёй на пластине. Она легко будет прокручиваться до нужного положения.
- Как только блок будет снят и сделаны пометки, необходимо будет отвернуть саморез, держа при этом блок вверх осью, отцепить защёлку. Придерживая ось, поднять крышку вверх. Нужно следить за тем, чтобы шестерня не прилипла к крышке и не выскочила.
- После снятия крышки будут отчётливо видны две пары контактов: контакт регулятора мощности и контакты таймера. Шевелим проводок и отделяем его от пластины. В прорези не должно быть никаких плавленых элементов. При их наличии необходимо намотать 6 витков проволоки диаметром около 0,2 мм. Проседание пластмассы будет остановлено. Витки промазывают силиконом, но только с обратной стороны.
Если не проделать эту операцию, то пластина с контактом отойдут постепенно на меньшее расстояние от другой пластины и понизят надёжность отключения. Заодно можно снять контактную пластину таймера и прочистить её.
При этом ручку регулятора мощности выставляют на максимальное значение. Пометку ручки осуществляют без гриля, между ручками основания выемка также помечается значком.
О ремонте газовой и электрической духовки читайте в наших материалах.
Советы экспертов
Специалисты советуют придерживаться следующих рекомендаций при ремонте таймера духовки:
Отремонтировать таймер духовки можно самостоятельно или обратиться к мастеру. Перед ремонтом нужно тщательно изучить инструкцию.
На нашем портале вы можете ознакомиться с поломками и ремонтом разных плит. Читайте об электроплитах, индукционных, керамических, стеклокерамических, газовых, варочных. Также в наших статьях мы рассказывали, как починить дверцы и стекло духовки
Полезное видео
Видео о том, как можно отремонтировать таймер духовки:
Ремонт электродуховки самостоятельно своими руками
Ремонт электродуховки самостоятельно своими руками
(1)(2)(3)
Ремонт духовых шкафов электродуховок своими руками, ремонт духовых шкафов электродуховок самостоятельно — это реально, не забывайте о мерах безопасности.
3. Таймер и терморегулятор:
При помощи таймера рис 1 позиция 13 , задается общее время приготовления. Таймер может быть механическим рис 7 и может быть электронным рис 8.
рис 7
рис 8

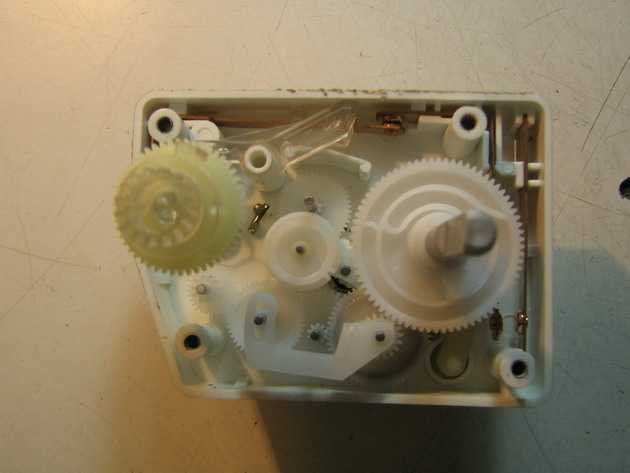

Если таймер механический рис 7, общее время приготовления задается путем поворота ручки таймера по часовой стрелке в позицию соответствующую необходимому времени приготовления.
Повернув ручку в необходимое положение, контактная группа (желтые выводы на рис 7) замыкается, тем самым замыкая цепь питания нагревательными элементами (тенами).
Под силой внутренней пружины, таймер проворачивается в обратном направлении (обратный отсчет) . Достигнув начального (стартового) положения, контактные группы размыкаются, цепь питания тенами разрывается.
Слышен сигнал звонка, сигнализирующий об окончании времени приготовления. Как ремонтировать самостоятельно бытовую технику своими руками.
Если таймер электронный рис 8, установку времени приготовления задают при помощи кнопок или сенсоров управления ( на рис1 кнопки управления таймером расположены слева от позиции 1).
Ремонт электродуховки самостоятельно своими руками. Правила установки указаны в инструкции пользователя духовым шкафом (электродуховки).
Принцип работы тот же, что и у механического, и заключается в задании интервала времени подачи питающего напряжения в цепь нагревательных элементов (тенов).
Задача терморегулятора рис 1 позиция 2, — поддерживать постоянство заданной температуры.
рис 9
Если терморегулятор механический рис 9, температура приготовления задается путем поворота ручки терморегулятора по часовой стрелке в позицию соответствующую необходимой температуре приготовления.
Повернув ручку в необходимое положение, контактная группа замыкается, тем самым замыкая цепь питания нагревательными элементами (тенами).
При достижении в духовом шкафу (электродуховке) установленной величины температуры на терморегуляторе, контактная группа терморегулятора размыкается, цепь подачи напряжения на нагревательные разрывается, дальнейшее повышение температуры прекращается.
Когда температура в духовом шкафу (электродуховке) упадет, контактная группа терморегулятора замкнет цепь подачи питающего напряжения на нагревательные элементы. Оригинальные новые проверенные запчасти электродуховки электрической духовки.
Так происходит поддержание постоянства необходимой температуры приготовления. Если терморегулятор электронный рис 8, установку температуры приготовления задают при помощи кнопок или сенсоров управления .
Правила установки указаны в инструкции пользователя духовым шкафом (электродуховки). Принцип работы тот же, что и у механического, и заключается в задании интервала времени подачи питающего напряжения в цепь нагревательных элементов (тенов).
Чтобы самостоятельно успешно ремонтировать электродуховку или духовой шкаф, легко находить и устранять все возможные поломки. Приобретайте полный основной курс : Ремонт духовых шкафов.
Приобретайте полный основной курс всего за $7
Также получите в
подарок книги и видео уроки:Приобретайте полный основной курс всего за $7
(1)(2)(3)
Post Views: 9 841
Метки: vp, ремонт своими руками
Запросы на обслуживание — Ремонт таймера Turners
Перейти к содержимому Если вы отправляете свой таймер на ремонт или хотите заказать механический таймер со склада, заполните форму ниже или позвоните по бесплатному номеру 1-888-248-4637 .
Все электронные часы должны быть отправлены в ремонт. Посмотрите список таймеров электронных часов, чтобы узнать, нужно ли отправлять какие-либо другие детали вместе с вашими часами.Если у вас есть какие-либо вопросы, вам нужна техническая поддержка или вы хотите узнать, есть ли у нас на складе тот или иной таймер, вы можете связаться с нами по телефону 1-888-248-4637 или воспользуйтесь нашим информационным запросом
Поля, отмеченные * , обязательны для заполнения
Название компании:
(только для бизнес-клиентов)
Имя: *
Адрес доставки: *
Люкс, блок или апартаменты №:
Город: *
Провинция или штат: *
— Онтарио, Квебек, Британская Колумбия, Альберта, Новая Шотландия, Манитоба, Саскачеван, Нью-Брансуик, Остров Принца Эдуарда, Ньюфаундленд и Лабрадор, Юкон, Нунавик, Алабама, Американское Самоа, Аризона, Арканзас, Калифорния, Колорадо, Коннектикут, Делавэр, округ Колумбия, Флорида, Джордж.
ГавайиАйдахоИллинойсИндианаАйоваКанзасКентуккиЛуизианаМэнМэрилендМассачусетсМичиганМиннесотаМиссисипиМиссуриМонтанаНебраскаНевадаНью-ГэмпширНью-ДжерсиНью-МексикоНью-ЙоркСеверная КаролинаСеверная ДакотаОгайоОклахомаОрегонПенсильванияРод-АйлендЮжная КаролинаЮжная ДакотаТеннессиТехасЮтаV ЭрмонтВирджинияВиргинские островаВашингтонЗападная ВирджинияВисконсинВайоминг
Страна: *
—КанадаСША
Почтовый индекс или почтовый индекс: *
Номер телефона: *
Адрес электронной почты: *
Тип услуги: *
— Ремонт и возврат моего таймераКупить отремонтированный механический таймер
Тип таймера: *
— Посудомоечная машинаСтиральная машинаСушилкаДиапазонХолодильник
Производитель или торговая марка: *
— AdmiralAmanaBakers PrideBeaumarkBoschCaloricCrosleyDacorDanbyElectroluxEstateFranklinFrigidaireGeneral ElectricGibsonHaierHardwickHamiltonHobartHot PointInglisJenn-AirKelvinatorKenmoreKitchenAidLGMagic ChefMaycor MaytagMcClaryMieleMoffatNorgeRCARoperSamsungSearsSpeed QueenTappanThermadorVikingWestinghouseWhirlpool
Цвет лицевой панели: *
— Неприменимо Бежевый, Бисквитный или Желто-коричневыйЧерныйСерыйБелый
Номер модели прибора: *
Номер детали таймера:
(номер напечатан прямо на самом таймере)
Описание проблемы: *
(Проблема постоянная или прерывистая)
Код неисправности: *
Является ли проблема постоянной или прерывистой: *
—ПостоянныйПромежуточный
Отправлены дополнительные детали: *
— НеприменимоЭлемент Релейная платаЖгут проводовПлата реле питанияИсточник питания/трансформаторСхема платы релеTouch Pad
Если ваш таймер не подлежит ремонту: *
— НеприменимоПереработатьОтправить обратно (доставка оплачивается)
Запрошена расширенная гарантия: *
— Не применимо1 год2 года3 года
Как вы узнали о ремонте таймера Тернера?: *
—Повторный клиентПоиск запчастей в ИнтернетеДругое
Первый или постоянный клиент: *
— Первый клиентПовторный клиент
Фотографии таймера (если возможно)
Лицевая сторона:**
Оборотная сторона:**
**Максимум 2 МБ на файл
Область скользящей панели переключения
Ссылка для загрузки страницыМеханический диапазон — Ремонт таймера токарей
Перейти к содержимому Обычная плита работает на электричестве, протекающем через элемент, который из-за электрического сопротивления выделяет тепло.
Регулятор температуры, который называется бесконечным переключателем, работает как диммер, увеличивая или уменьшая продолжительность подачи электричества. Печь состоит из нескольких горелок, каждая из которых имеет индивидуально регулируемый нагревательный элемент. Нагревательный элемент представляет собой электрический провод, изолированный непроводящей оболочкой. Тепло проходит через оболочку, а электричество нет. Когда проблема возникает с горелкой, обычно это неисправный элемент, неисправный переключатель или плохое соединение. Печь обычно имеет элемент для выпечки и элемент для жарки.
Эти два элемента управляются переключателем духовки и/или регулятором температуры. Они работают так же, как горелка плиты, за исключением того, что термостат контролирует температуру и размыкает цепь при достижении заданной температуры. Когда температура падает до заданного значения, примерно 20 градусов, цепь замыкается и элемент снова нагревается. В духовках используются часы и таймер для помощи в приготовлении пищи и управления такими функциями, как механизм самоочистки.
Во многих духовках есть внутреннее освещение, которое может включаться при открытии дверцы или вручную с помощью выключателя.
НИЧЕГО НЕ РАБОТАЕТ ИЛИ РАБОТАЕТ С ПЕРЕРЫВАМИ
Проверьте, не перегорел ли предохранитель или не сработал ли автоматический выключатель
Убедитесь, что шнур питания надежно подключен
Проверьте электрическую розетку на наличие тока 9 0005
Проверить подключение к терминалу блок
Исключить использование удлинителя (если есть)
Проверить напряжение в розетке.
ПЕЧЬ НЕ НАГРЕВАЕТ
Проверьте настройки таймера и часов
Переустановите элемент
Проверьте элемент
Проверьте разъемы элемента
Проверьте регулятор температуры духовки
Проверьте переключатель духовки
ПЕЧЬ НЕ РАБОТАЕТ ПОДДЕРЖИВАЙТЕ ЗАДАННУЮ ТЕМПЕРАТУРУ
Переустановите элемент
Проверка элемент
Проверка разъемов элемента
Проверка колбы термометра
Проверка регулятора температуры печи
Проверка переключателя духовки
Замените регулятор температуры
ТЕМПЕРАТУРА ДУХОВКИ НЕ СООТВЕТСТВУЕТ РЕГУЛЯТОРУ
Замените регулятор температуры
BROIL ER НЕ РАБОТАЕТ
Переустановите элемент
Проверьте элемент
Проверьте элемент разъемы
Проверка регулятора температуры духовки
Проверка регулятора духовки
ФУНКЦИЯ КОНВЕКЦИИ НЕ РАБОТАЕТ
Проверка переключателя духовки
Проверка вентилятора на наличие препятствий
Проверка двигателя вентилятора правильно надет обратно.
ОСВЕЩЕНИЕ ДУХОВКИ НЕ РАБОТАЕТ
Замените лампочку
Проверьте выключатель
САМООЧИСТКА ДУХОВКИ ФУНКЦИЯ ING НЕ РАБОТАЕТ
Убедитесь, что дверца закрывается и надежно фиксируется
Проверка элемента
Проверка регулятора температуры
Проверка селектора духовки
ПРЕДУПРЕЖДЕНИЕ: Отключайте питание перед извлечением каких-либо частей из духовки. Если вам неудобно выполнять какой-либо из этих тестов самостоятельно, вам следует попросить техника проверить устройство для вас.
Информация на этом сайте содержит ВОЗМОЖНЫЕ РЕШЕНИЯ ПО РЕМОНТУ . Эта информация предназначена для помощи клиентам в устранении возможных проблем, которые могут возникнуть с вашим устройством. Информация поступает из самых разных источников и поэтому никоим образом не подразумевает и не предполагает, что это будет гарантированное решение вашей проблемы.
