Реле задержки для холодильника своими руками

Защитить компрессор от поломки поможет простое самодельное реле задержки включения холодильника.

В инструкции по эксплуатации холодильника указано, что даже после кратковременного отключения его от сети, например, вы, решили переключить холодильник в другую розетку, включить его снова можно не раньше как через 10 минут.

Холодильник работает в циклическом режиме, который определяется установкой терморегулятора и условиями окружающей среды.

Когда компрессор холодильника включен – давление хладагента в системе увеличивается почти до семи атмосфер, а при выключении падает до полутора атмосфер и меньше (кривая 1 на графике давлений).

Эти перепады давления очень опасны для холодильников, особенно старых моделей.

Давление в системе действует на поршень компрессора, нагружая электродвигатель. Представим, что компрессор выключили при большом давлении, например, при 6,5 атмосфер и попытались включить его снова. Теперь двигатель будет работать против высокого давления в пусковом режиме и его мощности будет недостаточно, чтобы сдвинуть поршень компрессора. Наверно не нужно объяснять, что может произойти при заклиненном роторе электродвигателя.

Однако если подождать несколько минут, то давление в системе снизится, уменьшится и давление на поршень. Компрессор легко запустится.

Выработано общее правило: при выключении холодильника выдержать десятиминутную паузу перед повторным включением.

Современные холодильники новых моделей содержат позисторные пусковые реле вместо традиционных механических. Позисторному реле после остановки компрессора нужно некоторое время для включения двигателя снова.

Защита позволяет избежать неприятностей с заблокированным ротором двигателя, однако специалисты считают, что доводить дело до срабатывания защиты не стоит. Кроме того, старые холодильники и холодильники с электромеханическим управлением не имеют систем задержки, поэтому могут выйти из строя. А ведь эти холодильники чаще всего живут в деревнях и на дачах. И именно там случаются ситуации, когда свет погас и буквально сразу включился снова. Никто этого даже не заметит или вообще никого нет дома, а холодильник все пытается включиться, пока давление в системе не стабилизируется или не сгорит двигатель.

тест

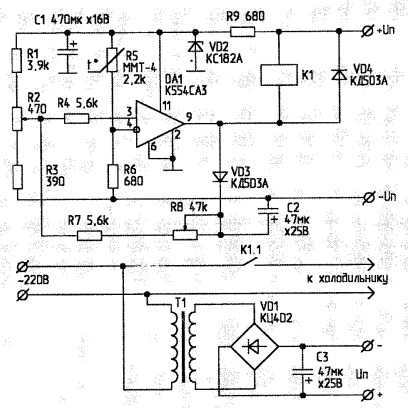

Для защиты таких холодильников сделано устройство задержки включения после отключения холодильника от сети, которое включается между розеткой сети и вилкой холодильника. Схема проста, это обычное реле времени запускающееся при включении в сеть. Питание устройства через малогабаритный трансформатор, стандартный мост и стабилизатор. Задержка включения определяется конденсатором 47 мк. и резистором 5,8 мом. (последовательно соединенные резисторы по 2,4 мом. и резистор 1 мом.).

Индикаторы сигнализируют один о включении устройства в сеть, а второй о подключении нагрузки. Особо следует остановиться на реле, включающее компрессор холодильника. Контакты реле должны выдержать пусковой ток двигателя компрессора. В старых советских холодильниках мощность двигателя компрессора была 300 – 400 ватт. Соответственно ток в рабочем режиме 1,8 ампер. Пусковой ток раз в семь больше рабочего 12,6 ампер!

В устройстве применено реле с контактами рассчитаными не 16 ампер.

Обмотка реле должна быть рассчитана на напряжение 12 вольт, при этом ток через нее не должен превышать 200 миллиампер (допустимый для микросхемы). Для выбранного реле с обмоткой 175 ом все эти требования удовлетворяются. Конструктивно устройство выполнено в пластмассовом корпусе, на котором размещена розетка для подключения холодильника и два индикатора (светодиоды).

Работа устройства показана на фотографии. Слева устройство включено. Секундомер только начал отсчет времени. Нагрузка в виде лампочки не включена. Индикатор «сеть» включен, а «нагрузка» выключен.

Справа тоже самое устройство. Включена нагрузка (лампочка горит). Индикаторы «сеть» и «нагрузка» светятся. Секундомер показывает время зажигания лампы ( выключили отсчет времени при загорании лампы).

Автор статьи “ Защита холодильника ” Георгий Меньшиков

Смотрите так же:

самодельный точный стабилизатор температуры до 200 С
самодельный лабораторный источник питания 0-16 вольт
самодельный импульсный сетевой источник питания
литейная вакуумная машина своими руками
микродрель из шуруповерта своими руками
Ваша статья будет здесь если Вы ее нам пришлете 🙂 [email protected]

Об авторе
Недавние публикации

Возможные причины почему холодильник не включается

Информация о материале: Техника; 02 февраля 2020

Техника Холодильник

Эта статья описывает поломки простых холодильников, с механическим управлением. Существуют несколько причин, почему холодильник, не включается.

Вышел из строя термостат (терморегулятор). Это самая частая причина. Симптоматика — лампа, внутри холодильника горит, но компрессор не включается и не слышно никаких звуков (щелчков, гудения).
Вышло из строя пусковое реле компрессора. Симптоматика — лампа, внутри холодильника горит и чаще всего, при такой поломке, будут слышны щелчки сзади холодильника, в районе размещения компрессора (обычно это сзади, снизу). Громкость щелчков зависит от качества пускового реле, качественные, дорогие реле работают тихо. Но щелчков может и не быть (просто тишина как и в первом случае). Или холодильник включается, но через несколько секунд выключается
Вышел из строя двигатель или компрессор. Симптоматика — лампа, внутри холодильника горит, возможно будет слышно гудение, в месте расположения компрессора (обычно это сзади, снизу) или щелчок пускового реле. Так же и в этом случае возможно что холодильник включается и быстро выключается.

Далее, в этой статье, будут подробнее описаны эти причины.

Термостат (терморегулятор)

Термостат холодильника выполняет запуск и остановку компрессора холодильника. Запуск выполняется при повышении температуры до максимально заданной, например до 5 градусов. Остановка выполняется при понижении температуры до максимально заданной, например до минус 18 градусов. В простых холодильниках, с механическим управлением, используются терморегуляторы, работающие за счет расширения и сжатия газа.

В герметичной трубке (так называемая капиллярная трубка) закачан газ и один конец припаян к колбе с мембраной. При изменении объема газа, мембрана перемещается и через рычаг замыкает или размыкает контакты.

Такой термостат имеет два или три рабочих контакта. Двухконтактный управляет только пуском компрессора. Трехконтактный подает питание еще и на внутреннюю лампу освещения холодильной камеры.

В нормальном состоянии (при комнатной температуре) рабочие контакты термостата должны быть замкнуты. В этом случае ток подается на компрессор и он работает. При понижении температуры, до минимально заданной, газ охлаждается в капиллярной трубке, его объем уменьшается и мембрана перестает давить на рычаг, который замыкает контакты и они размыкаются. Ток перестает поступать на компрессор. При повышении температуры, объем газа увеличивается и мембрана замыкает контакты. Ток поступает на компрессор.

При поломке термостата его контакты всегда разомкнуты и поэтому компрессор никогда не включается. Чаще всего, в таком термостате, происходит коррозия капиллярной трубки и газ уходит из нее. Соответственно мембрана перестает отжимать рычаг.

Диагностировать поломку термостата легко.

Нужно отсоединить провода и проверить, мультиметром или простой «прозвонкой» рабочие контакты. Если цепи нет, значит термостат сломан. Если на термостате три контакта, то обычно они расположены так:

Средний контакт — входной провод от сетевого кабеля.
Один их крайних контактов — провод на лампу освещения. Эта пара контактов (со средним) всегда замкнута если положение переключателя больше 0.
Второй из крайних контактов — провод на компрессор. Эта пара контактов замкнута при высокой температуре (например при комнатной) и разомкнута при низкой (минусовой).

Один из самых распространенных термостатов, Ranco, модель из линейки K59:

Проверить работоспособность термостата можно и по-другому. Демонтировать термостат. Замерить наличие цепи на контактах при комнатной температуре.

Поместить капиллярную трубку на лед и подождать. Через некоторое время должен быть слышен щелчок механизма и контакты должны разомкнуться. Если льда нет, можно конец капиллярной трубки завести в морозильную камеру (под уплотнителем двери) работающего холодильника.

Дополнительно можно проверить исправность компрессора. Если отсоединенные, от термостата, провода замкнуть между собой, а потом включить вилку в розетку, компрессор должен включиться и работать, пока не будет отключена вилка из розетки.

Термостаты могут размещаться внутри холодильной камеры или снаружи. Внутри:

Снаружи:

Место размещения терморегулятора можно определить по ручке регулировки температуры. Эта ручка одета непосредственно на терморегулятор.

В этом магазине можно купить термостат для холодильника.

Пусковое реле (пускозащитное устройство)

Пусковое реле холодильника служит для того, чтобы кратковременно подать напряжение на пусковую обмотку мотора компрессора. Асинхронные однофазные двигатели, используемые в компрессорах, имеют две обмотки:

Рабочую, которая вращает ротор все время, пока двигатель работает.
Пусковую, которая включается только в самом начале, для того, чтобы раскрутить ротор электродигателя. После раскрутки, она отключается.

На одной, рабочей, обмотке мотор компрессора стартовать не может.

Вот почему, один из характерных признаков поломки пускового реле это гудение, при отсутствии звука вращения. Гудит рабочая обмотка, а звука вращения нет от того, что пусковая обмотка не работает и поэтому ротор мотора не может раскрутиться.

Пусковое реле как раз и управляет пусковой обмоткой. Включает и отключает ее.

На большинстве холодильников пусковое реле на самом деле комплексное, пускозащитное устройство. Потому что кроме включения рабочей обмотки, оно еще выполняет защиту рабочей обмотки от перегрева, при сильном токе. Когда может возникнуть сильный ток в обмотке и перегрев:

Если не включается пусковая обмотка. Например из-за неисправности той части реле, которая управляет пусковой обмоткой.
Если есть есть повреждения в механизме компрессора и нагрузка на валу двигателя сильно увеличивается.

В такой ситуации, пускозащитное реле отключает подачу тока на мотор. Срабатывание защиты может быть слышно в виде щелчков. Гудение — щелчок и тишина. И так может повторяться много раз.

Пусковое реле чаще всего крепится на корпусе компрессора:

Или, реже, на шасси холодильника, возле компрессора.

Разные модели пусковых реле выглядят по разному. Комплексное, пускозащитное реле:

Только одно пусковое реле, без защитного устройства:

Пускозащитное реле со снятой крышкой:

На этой картинке реле индукционного типа, в котором используется катушка индуктивности (так называемы соленоид), для замыкания контактов.

В новых пусковых реле, вместо катушки с контактами часто используется позистор. Это полупроводники которые изменяют свое сопротивление при нагреве (на профессиональном сленге их часто называют «таблетка»).

Пускозащитное реле с позистором:

В пускозащитном реле, контакты защитного устройства должны быть замкнуты, в нормальном состоянии. И размыкаться только в случае нештатной нагрузки на двигателе. В пусковом реле контакты должны быть разомкнуты и замыкаться они должны при при подаче питания на компрессор холодильника.

При поломке пускового реле возможны такие симптомы:

Проверить исправность пускового реле сложнее чем проверить терморегулятор. Обычно при диагностике пускового реле снимают его крышку и начинают с осмотра его содержимого.

Состояние контактов — могут быть выгоревшие или залипшие.
Если реле с катушкой (магнитное), можно проверить целостность обмотки катушки и ход штока внутри катушки.
Если реле с позистором, можно проверить целостность позистора и его сопротивление в обычном состоянии и при нагреве — оно должно изменяться. При нагреве, сопротивление позистора должно резко и сильно увеличиваться.

А для правильной проверки, нужно подключить к реле нагрузку с сопротивлением, равным сопротивлением рабочей обмотки двигателя и подать напряжение на эту схему. Пусковое реле должно сработать (замкнуть контакты).

Можно проверить исправность пускового реле методом исключения. Отсоединить его от электродвигателя и попробовать запустить двигатель без реле, напрямую от сети. Один сетевой провод подключается к общей точек двух обмоток. Второй сетевой провод подключается на вывод рабочей обмотки и дополнительно, кратковременно на вывод пусковой обмотки. Однако такую проверку можно делать только если вы электрик, знаете устройство электродвигателей и электроцепей и можете собрать схему из трех проводов и двух выключателей.

Более простой и безопасный метод проверки исключением это подставить другое пусковое реле и включить холодильник.

В этом магазине можно купить пусковое реле для холодильника.

Электродвигатель и компрессор

Компрессор и электромотор холодильника размещены в одном корпусе, который герметично запаян:

Поэтому «в одном флаконе» объединены поломки двух элементов — электродвигателя и компрессора. И в том и в другом случае холодильник может не включаться.

Возможные симптомы:

Гудение, без звука вращения, и затем быстрое выключение.
Компрессор не включается, без каких-либо посторонних звуков.

Как можно проверить сборку (двигатель+компрессор)? Можно проверить сопротивление обмоток электромотора, замерив это сопротивление на контактах. Замер нужно делать между общей точкой обмоток и выводами обмоток. Также можно замерить (тоже омметром) отсутствие пробоя изоляции обмоток на корпус — замеряя сопротивление между выводом обмотки и корпусом. Для доступа, к контактам электромотора, с корпуса компрессора нужно снять пусковое реле. На корпусе компрессора (без пускового реле) обычно три контакта:

Общая точка, которой соединяются и рабочая и пусковая обмотки.
Вывод пусковой обмотки.
Вывод рабочей обмотки.

Понять какой где вывод можно по величине сопротивления. Наибольшее сопротивление будет между выводами рабочей и пусковой обмоток, потому что там суммируются сопротивления обеих обмоток. Найдя два вывода с наибольшим сопротивлением, методом исключения получаем еще и вывод с общей точки.

Если сопротивление обмоток в порядке и компрессор гудит, но не вращается, тогда возможно произошла механическая поломка — или заклинило ротор мотора, или поршень копрессора.

В этом магазине можно купить компрессор для холодильника.

Интернет-магазин Новатор, 2020

Назад
Вперед

Замените ИЛИ замените таймеры холодильника — PartsFe

Если вы чувствуете, что охлаждения в вашем холодильнике недостаточно, несмотря на то, что вы установили правильный таймер для необходимого охлаждения, пришло время заменить таймер холодильника . Это легко, и все, что вам нужно, это шпатель, отвертка на четверть дюйма, небольшая отвертка с плоским лезвием, а также пара острогубцев.

Сначала удалите все ингредиенты из холодильника. Короче говоря, освободите холодильник. Уберите верхние полки, если сможете. Отключите холодильник от сети, чтобы не было тока. Очень важно вынуть вилку, а не выключать ее. Там будут похожие на ракушки вещи, которые нужно убрать там, где находится таймер. Держите его крепко и потяните щит в удобном для вас направлении.

Аккуратно вставьте винты. Сохраняйте для них личность, поскольку вам нужно их исправить. Держите снятый щит в стороне. Затем вы найдете крышку для дефлектора воздуха сзади. Его материал это пластик. Где вы можете наклонить и потянуть их вниз. Держите это в стороне. Теперь снимите ленточный кабель, идущий к панели управления сзади. Убедитесь, что вы не наклонитесь, но вы можете просто свернуть его. Пусть висит там.

Читайте также: Замена водяного фильтра в льдогенераторе.

Теперь аккуратно отделим обе стороны шпателем и вскроем оставшуюся скорлупу. Он может быть очень тугим, поэтому приложите равное усилие руками и осторожно снимите его. Убедитесь, что вы не повредили какие-либо выступы, так как они должны быть установлены обратно. Если какие-либо провода подключены, внимательно проверьте их и отключите соединения. Теперь это даст доступ к таймеру разморозки, который установлен внутри него.

С помощью отвертки с плоским лезвием можно отсоединить разъем от таймера. Удалите два четвертьдюймовых винта с шестигранной головкой, которые находятся перед вами. После того, как винты будут удалены, поднимите таймер сзади и отложите его в сторону. Возьмите новый таймер холодильника, который у вас уже есть, и поместите его в такое же подходящее место. (Направьте вилочные клеммы к жгуту проводов). Закрепите винты, поверните их и снова соедините. Поместите их обратно в холодильник таким же образом, как вы удалили каждый из них.

Убедитесь, что вы правильно закрепили винты. Кроме того, проверьте, ничего не упущено без исправления. После того, как все исправите, подключите его и включите. Проверьте, правильно ли работает таймер разморозки.

Осторожно: Делайте это только в том случае, если вы достаточно уверены в себе, а также если у вас есть все инструменты, упомянутые выше.

Где находится таймер холодильника?

В каждом холодильнике таймер расположен в разных местах. Это полностью зависит от модели и производителя. Зато таймер нам будет хорошо виден. Либо снаружи, либо внутри. Например, в холодильнике Whirlpool таймер закреплен на левой полке. Если вы посмотрите на холодильник, вы увидите таймер, не открывая его.

Другой бренд, такой как Samsung, находится внутри холодильника. Когда вы открываете холодильник, вы видите его только в том случае, если на полках нет мисок или других вещей. При очистке холодильника можно очищать и внешнюю часть таймера, если на ней образовалась пыль или грибок. В каждом холодильнике есть таймер, но расположение таймера зависит от производителя. Вы ищете Таймеры для льдогенераторов? PartsFe — это место для ваших требований.

Как работает таймер разморозки холодильника и что для этого нужно?

Таймер имеет четыре вывода с именами от одного до четырех. Каждая булавка имеет свое значение и функции. Первый контакт используется для ввода основного питания. Второй контакт используется для режима разморозки. Контакт 1 соединится с контактом 2, который активирует режим разморозки. Третий контакт используется как нулевой провод. Он отличается от остальных трех контактов. Четвертый контакт активирует компрессор и вентилятор.

По истечении 30 минут включаются компрессор и вентилятор. Тогда вы будете знать, что таймер разморозки работает. Если измерить напряжение на контакте 4, когда таймер не находится в режиме разморозки.
